Все пылесосы макита 7,2-14.4 вольт схема и ремонт
|
|
|
Anat78
|
Дата: Воскресенье, 07.06.2026, 12:49 | Сообщение # 1
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|
Все пылесосы макита 7,2-14.4вольт схема и ремонт
4013DZ - 12v ni-cd https://makita-dv.ru/manual/4013-4033-d.pdf
4033D - 14.4v ni-cd
Makita 4040D Makita Handy Vac I - 4,8вольт оказались очень слабенькие и не экпортировались за пределы японии (4 элемента типа Sub-C 1,2ач)

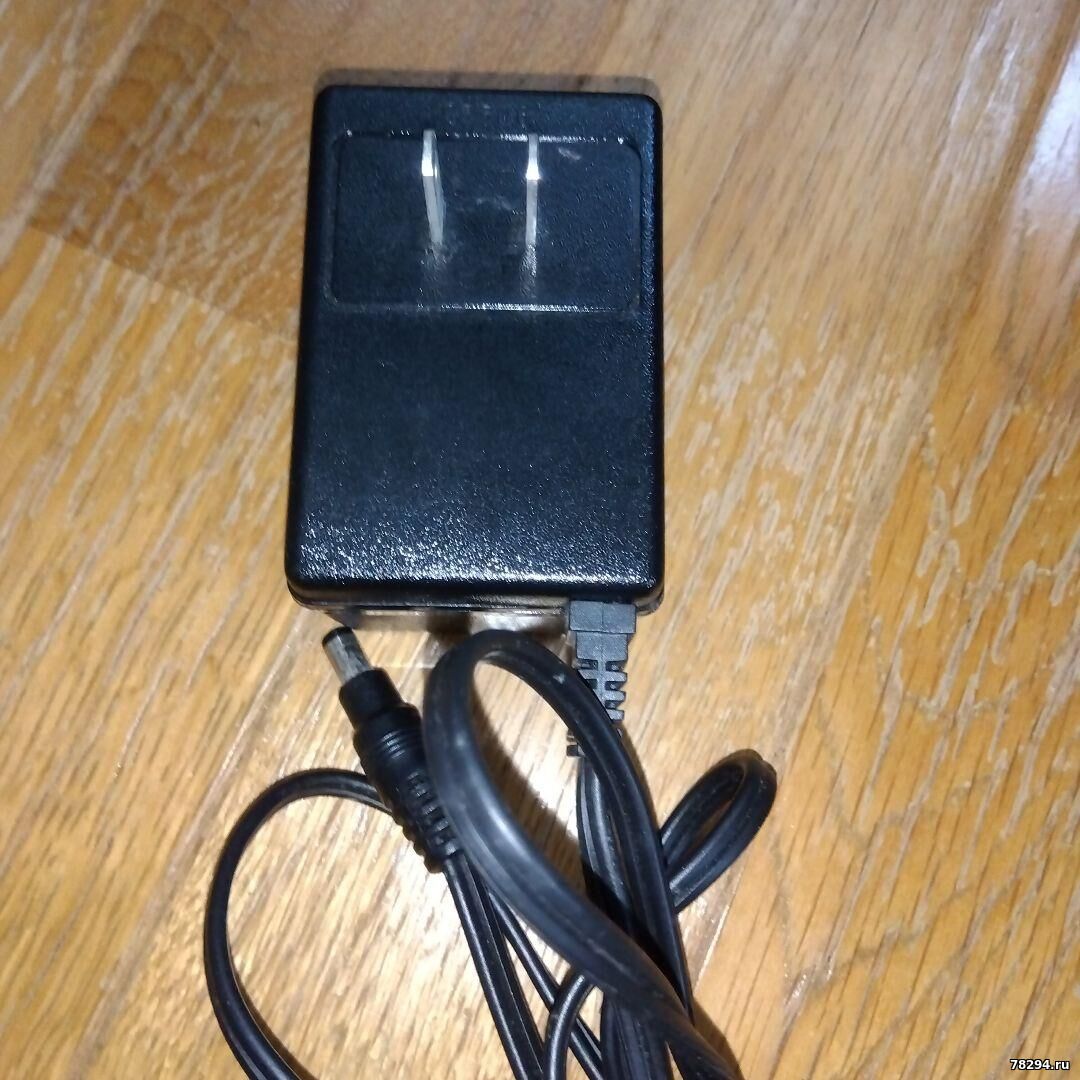

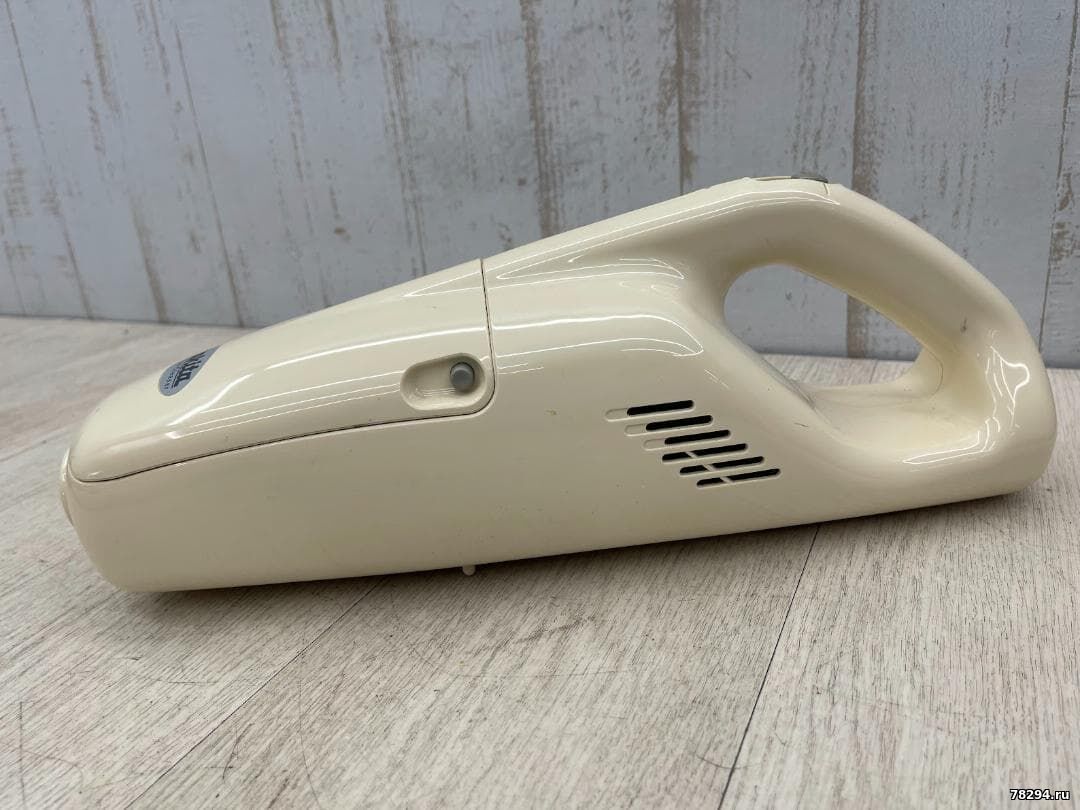

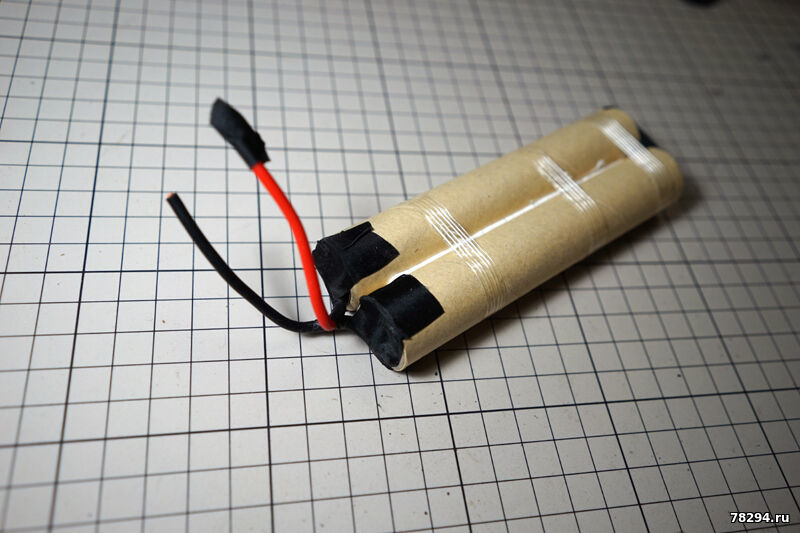

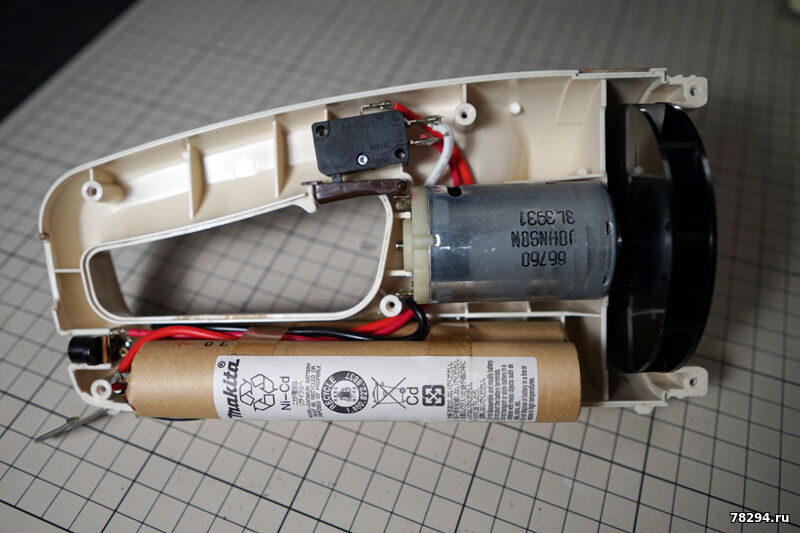

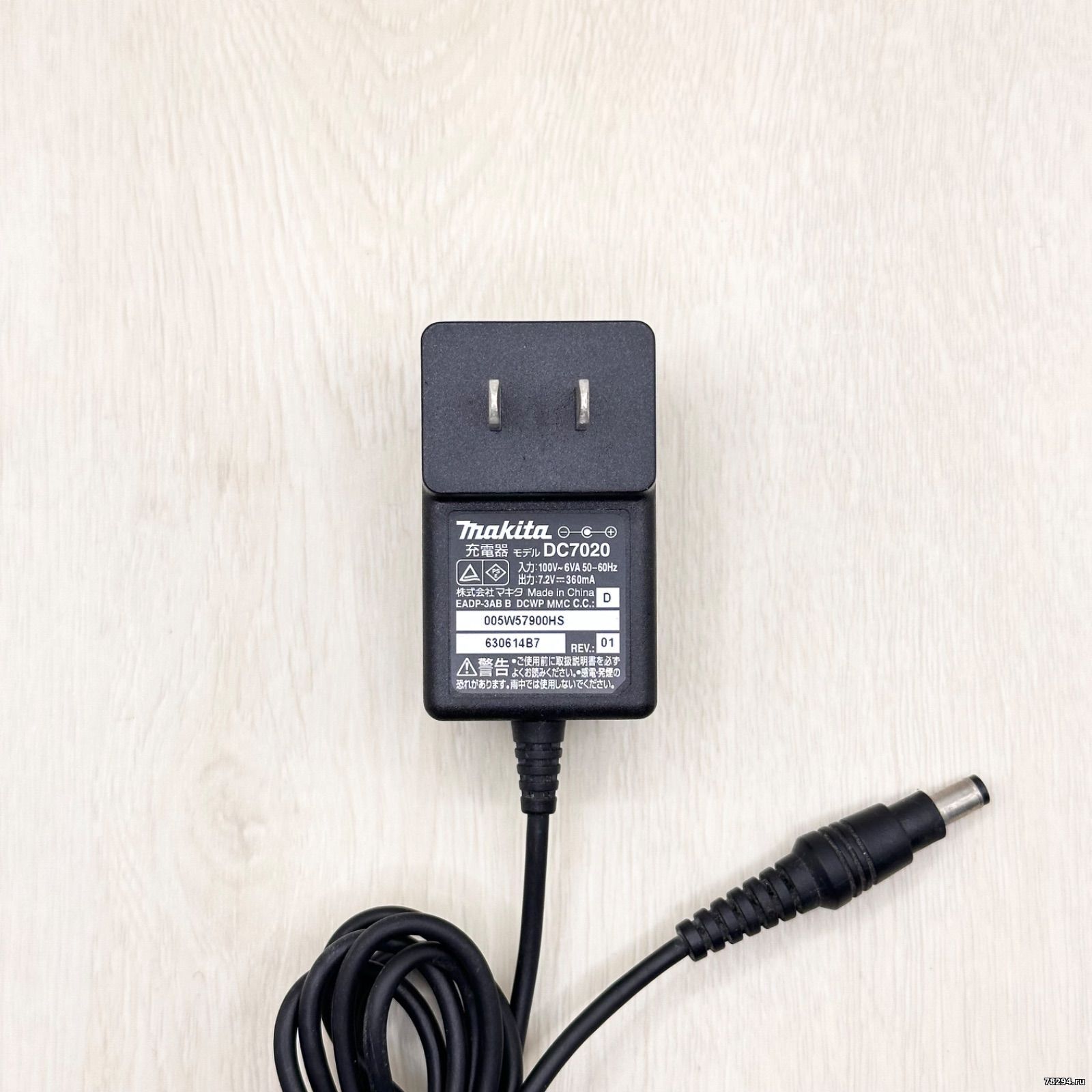

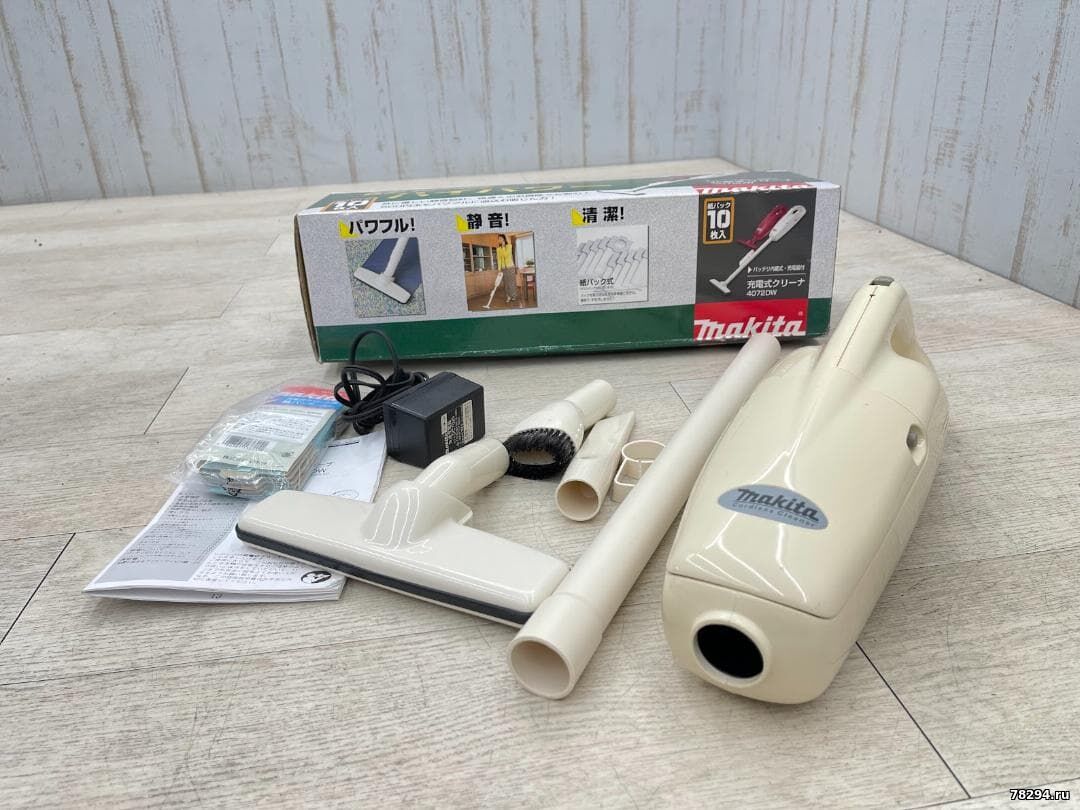

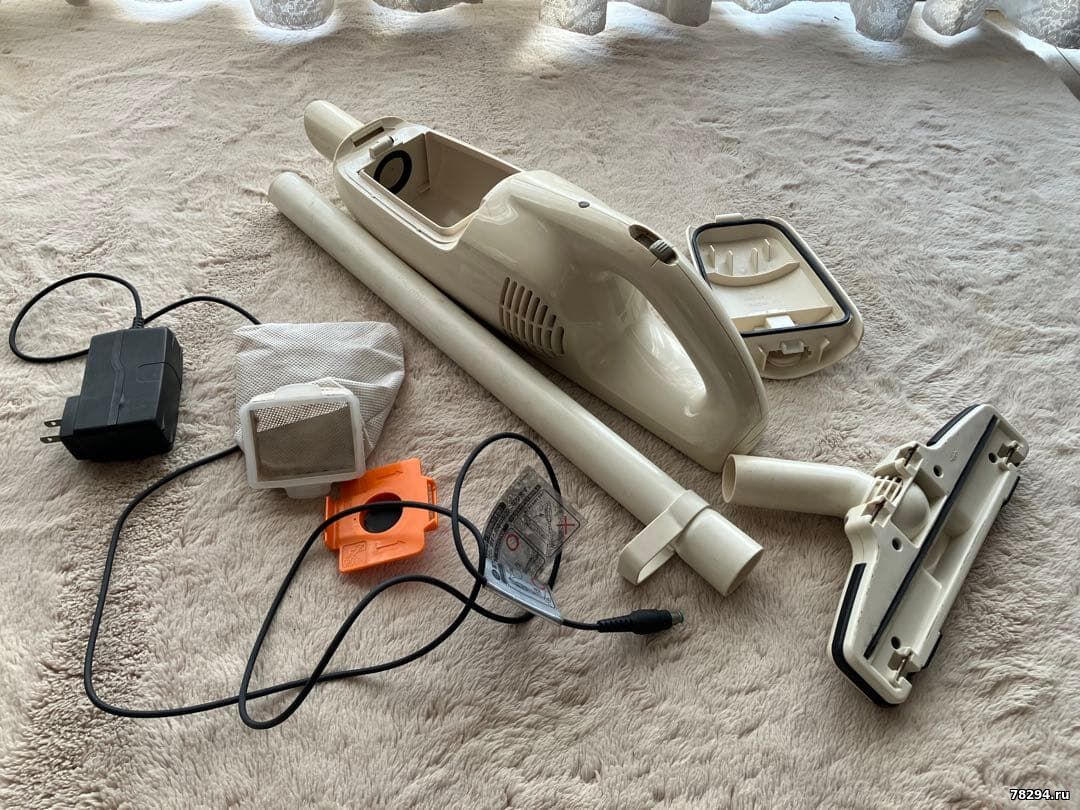

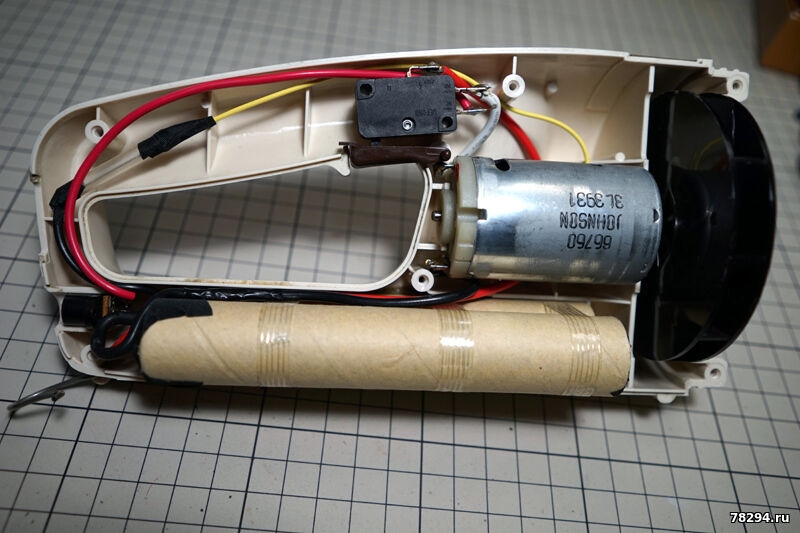

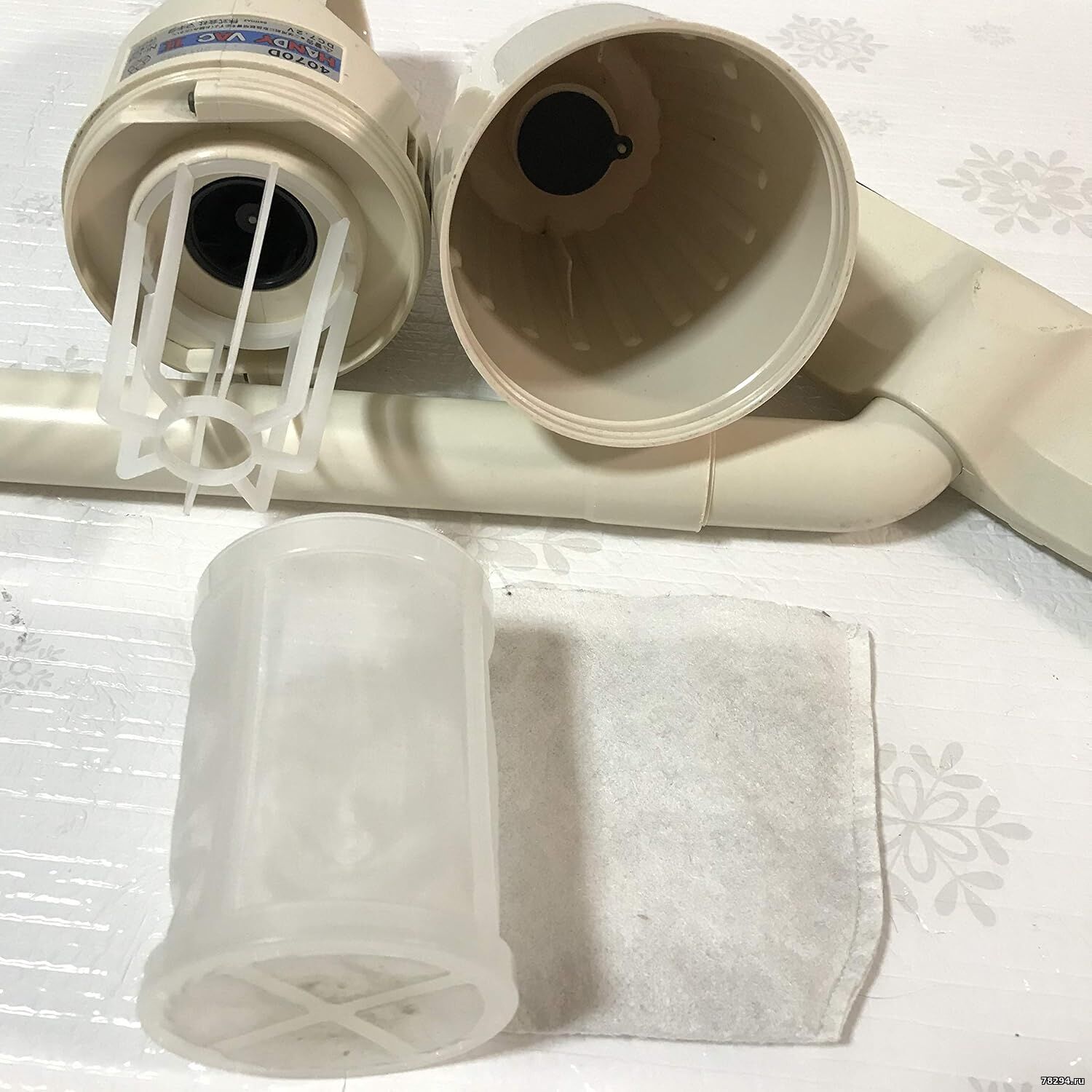

Makita 4070D Makita Handy Vac II - 7,2в акб встроенная

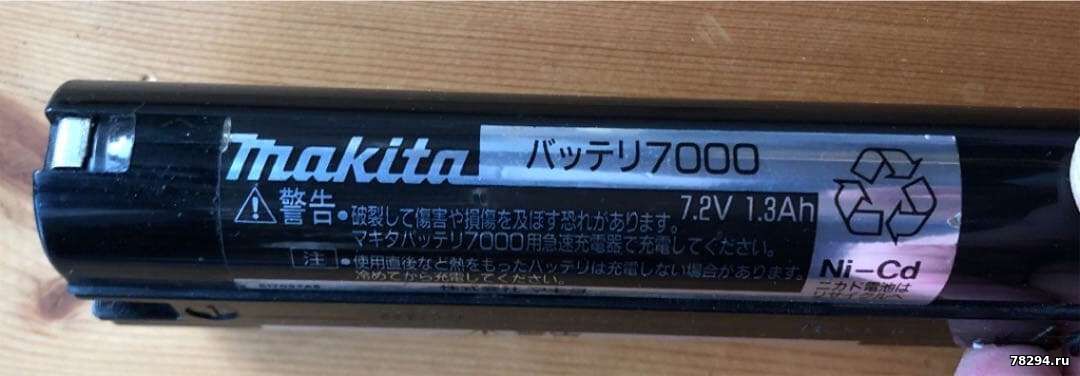

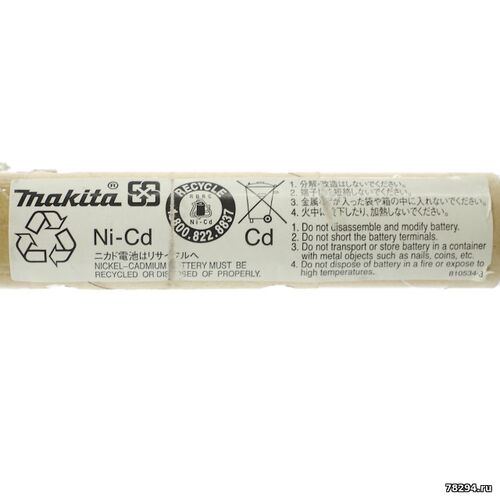

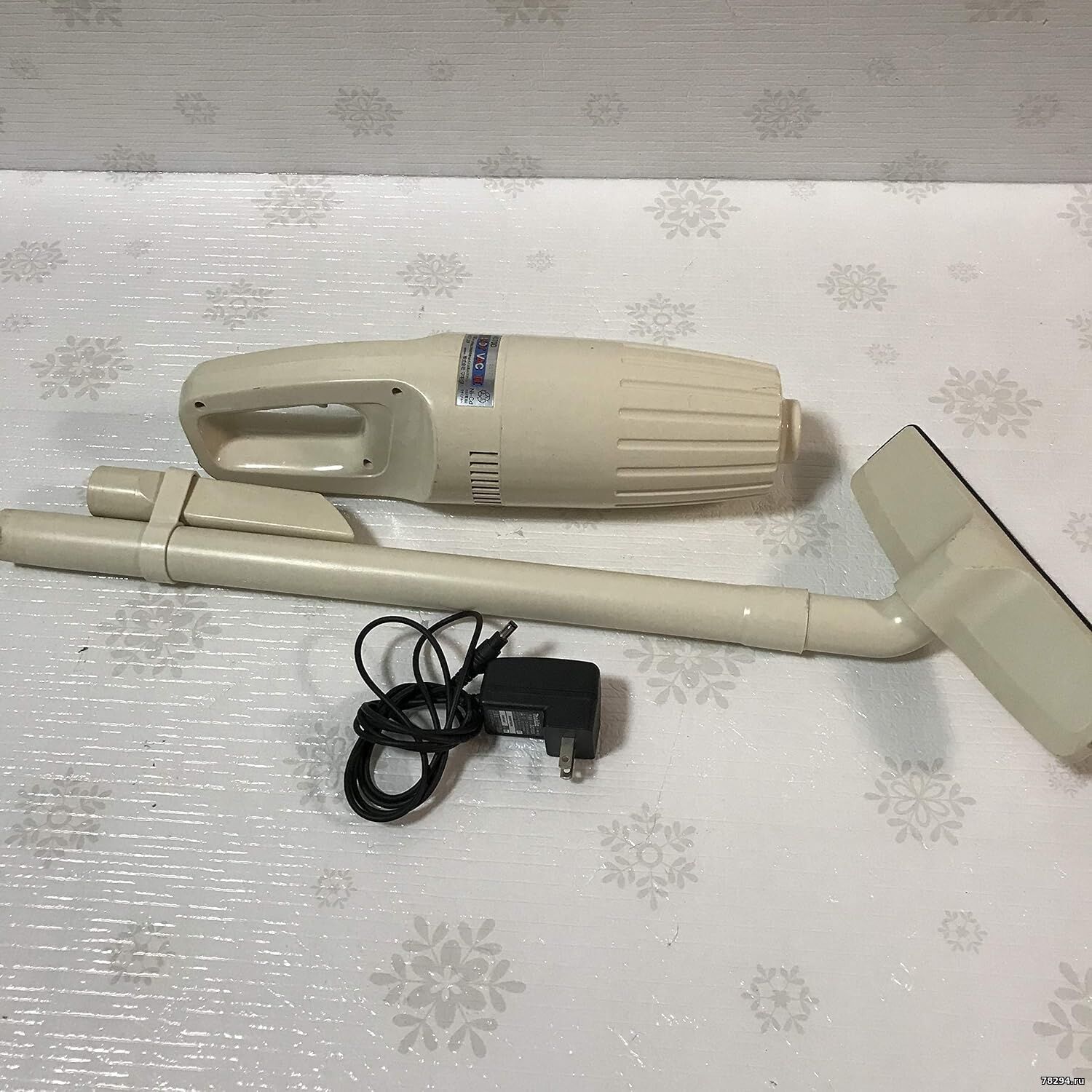

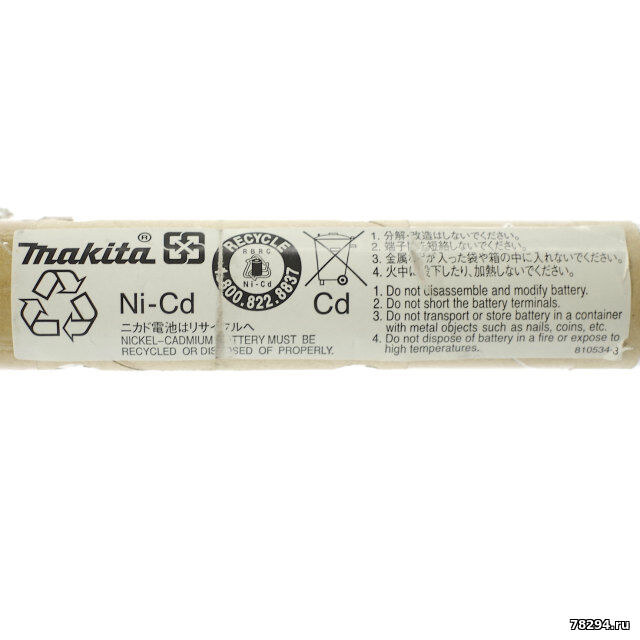

Makita 4071D (Handy Vac II) — одна из первых популярных моделей со съемным аккумулятором-«карандашом» 7,2в

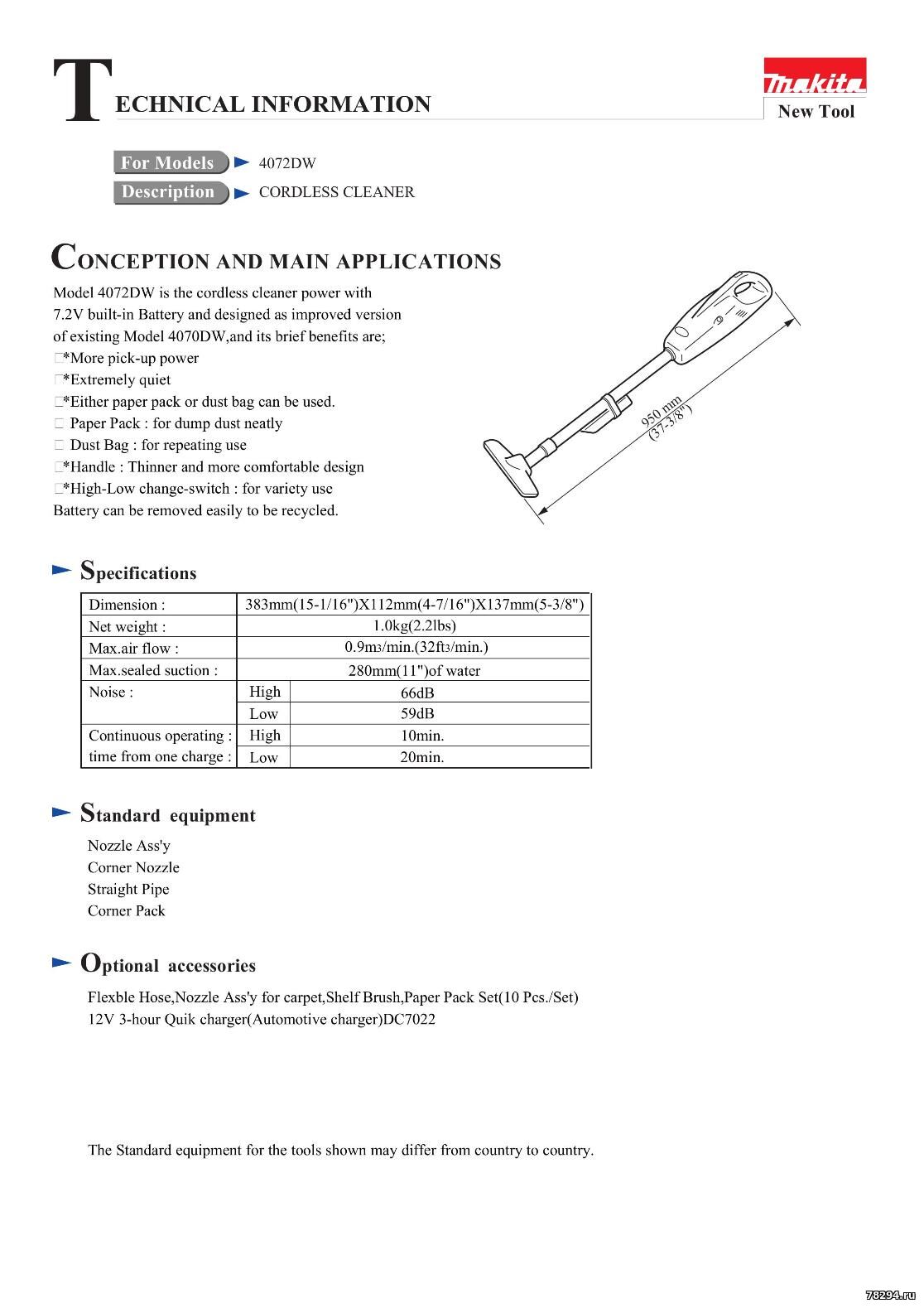

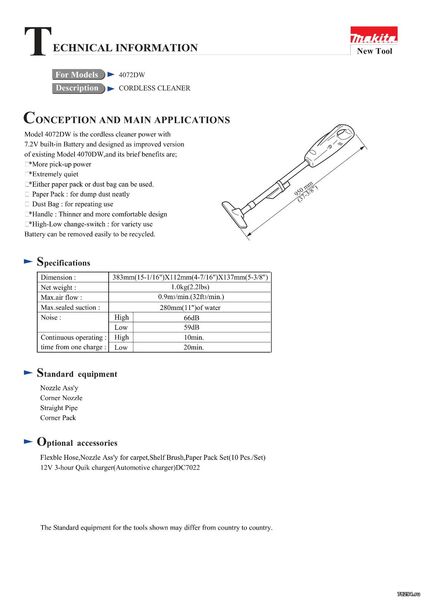

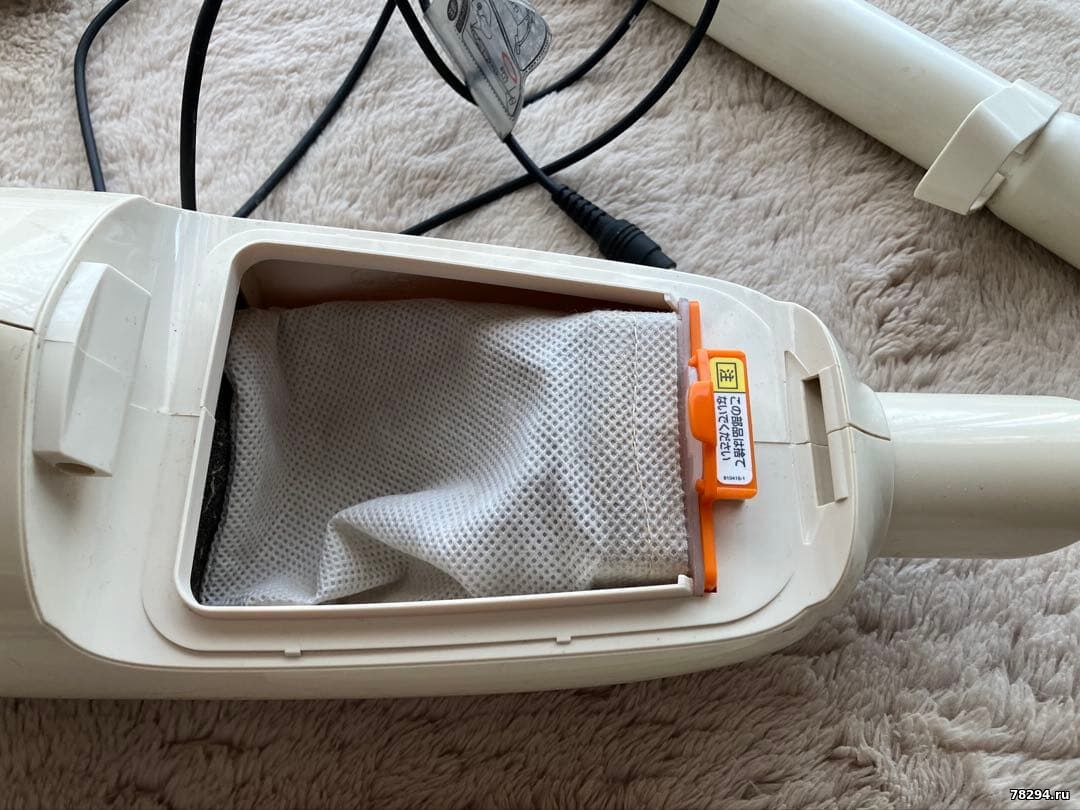

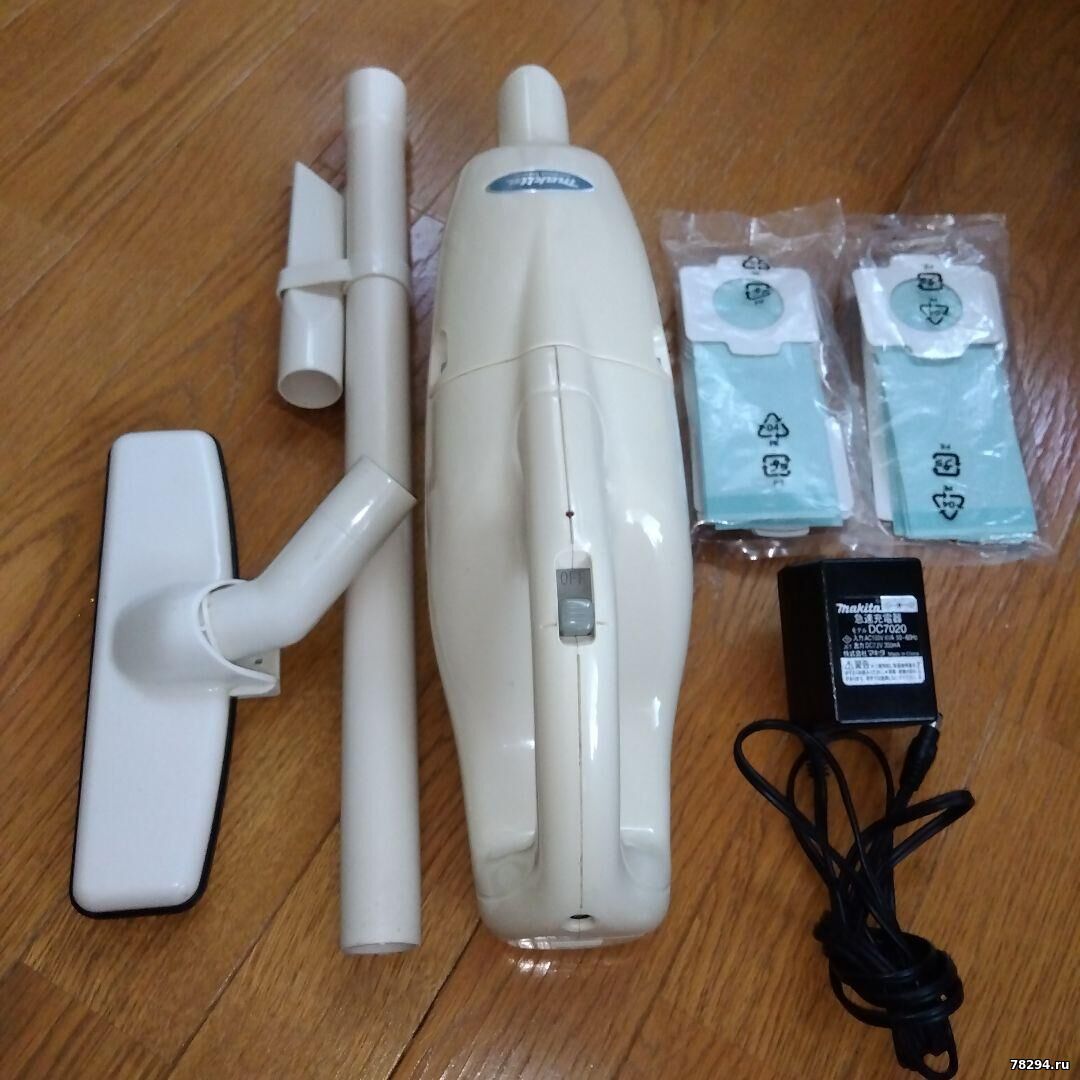

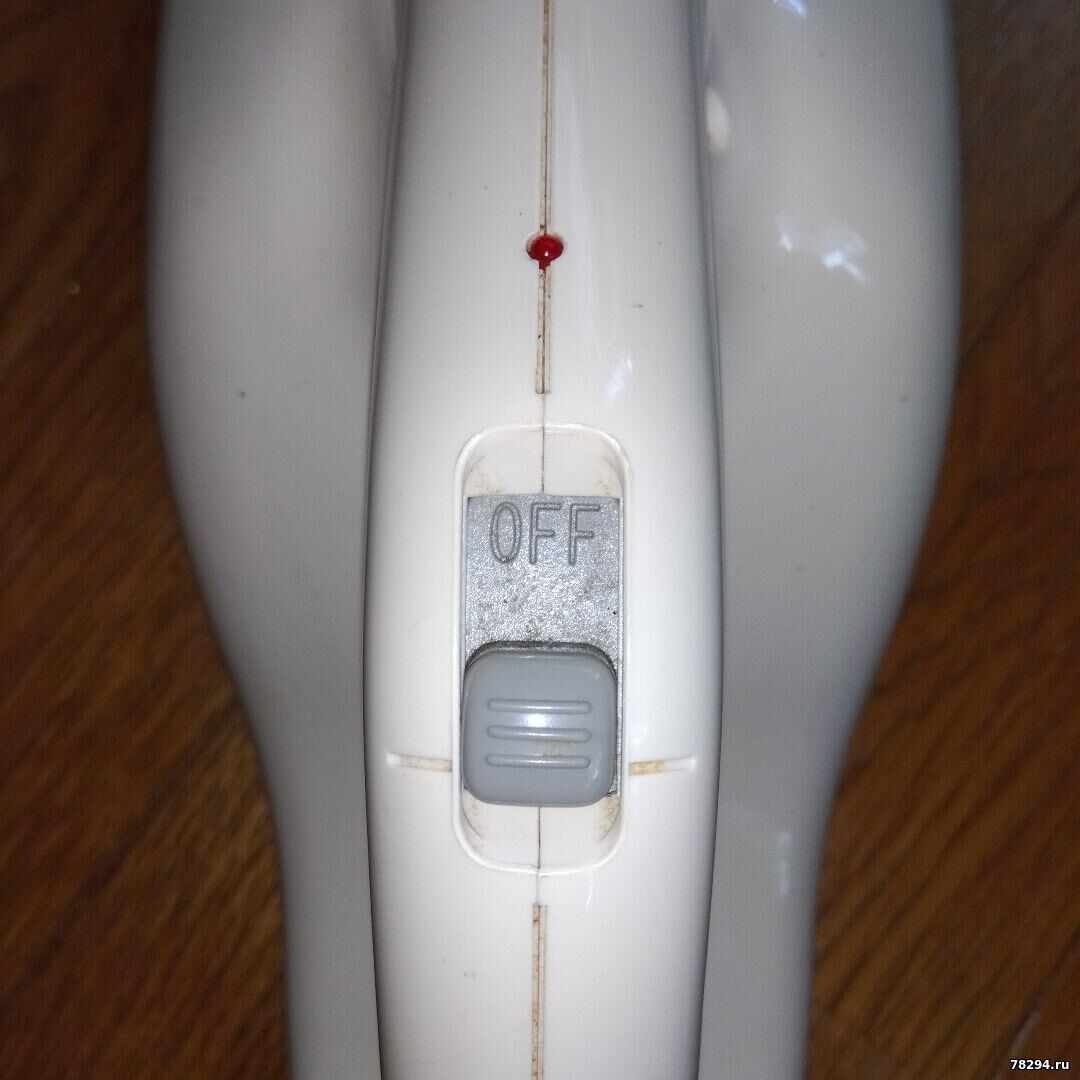

Makita 4072D - модернизировали управление, 2 скорости, но акб опять встроенные - все недовольны что для замены акб только сервис

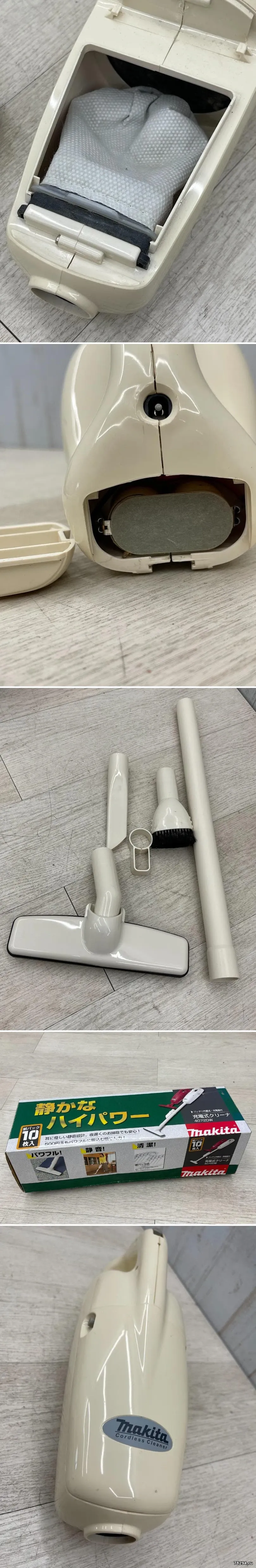

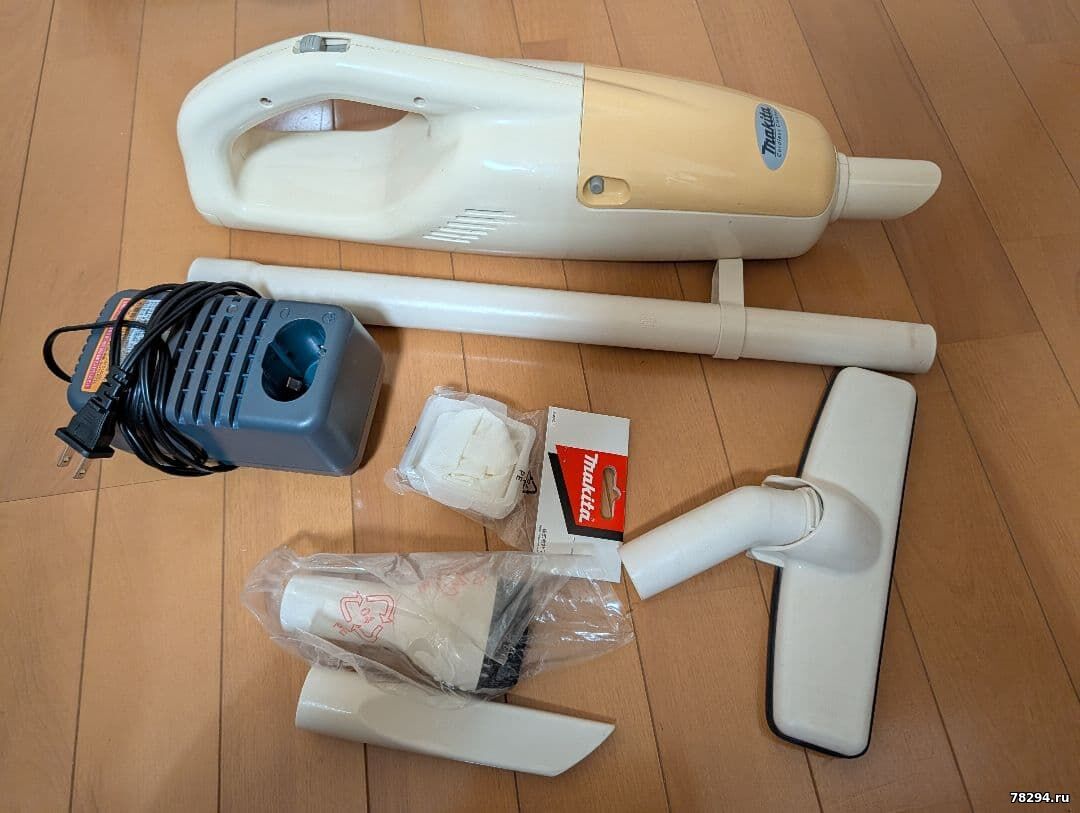

Makita 4073D 7.2v ni-cd https://makita-dv.ru/parts-pdf/4073D-TE.pdf - усовершенствованная, более тихая версия предыдущей модели с возможностью установки как тканевого, так и бумажного мешка, сьемная акб 7,2в
Makita 4074D - 7.2v ni-cd
4075DW - 7.2v ni-cd
4076DWX - 7.2v ni-cd https://makita-dv.ru/manual/4076d.pdf https://www.makitapro.ru/u/spares/repair/4076D-TE.pdf

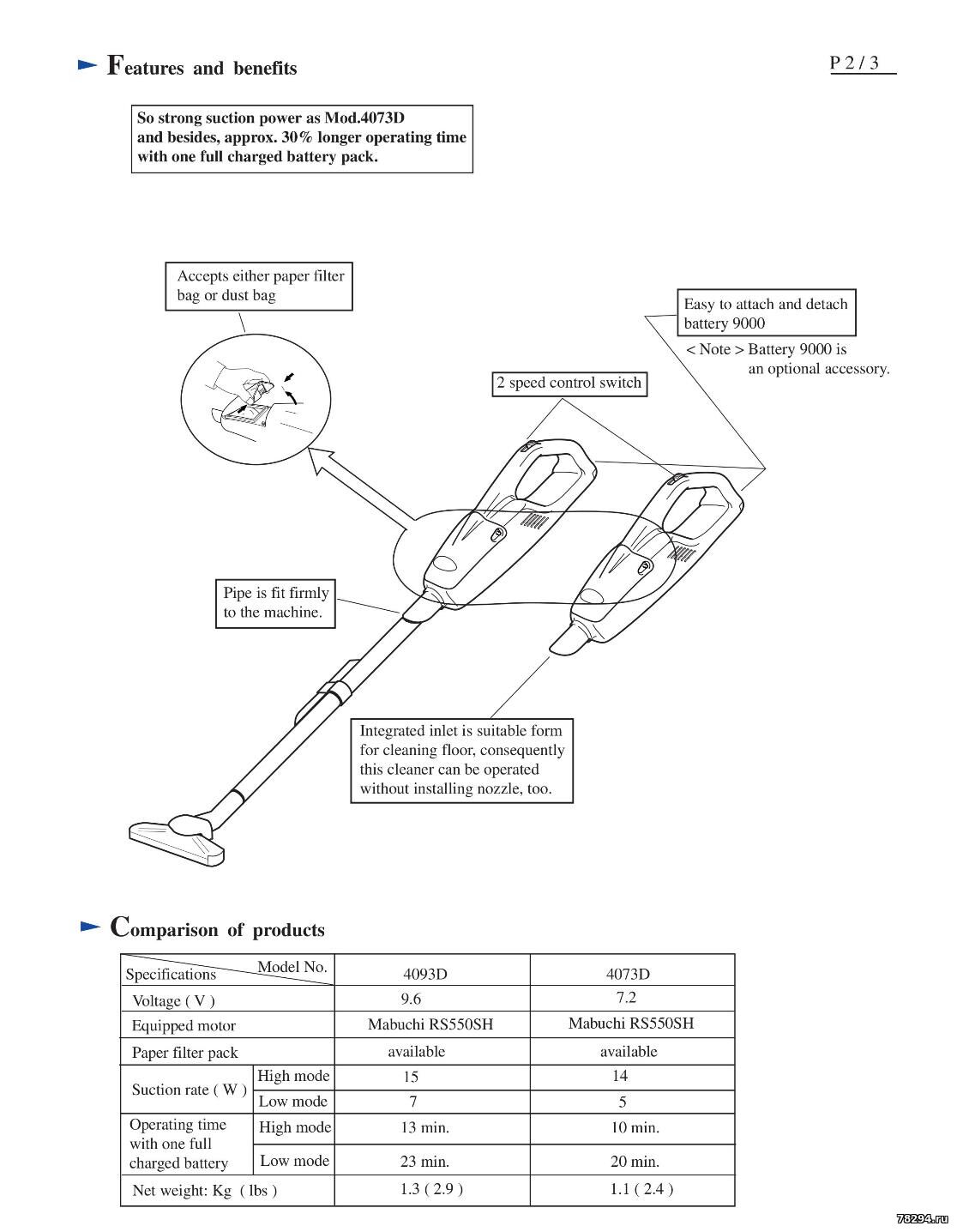

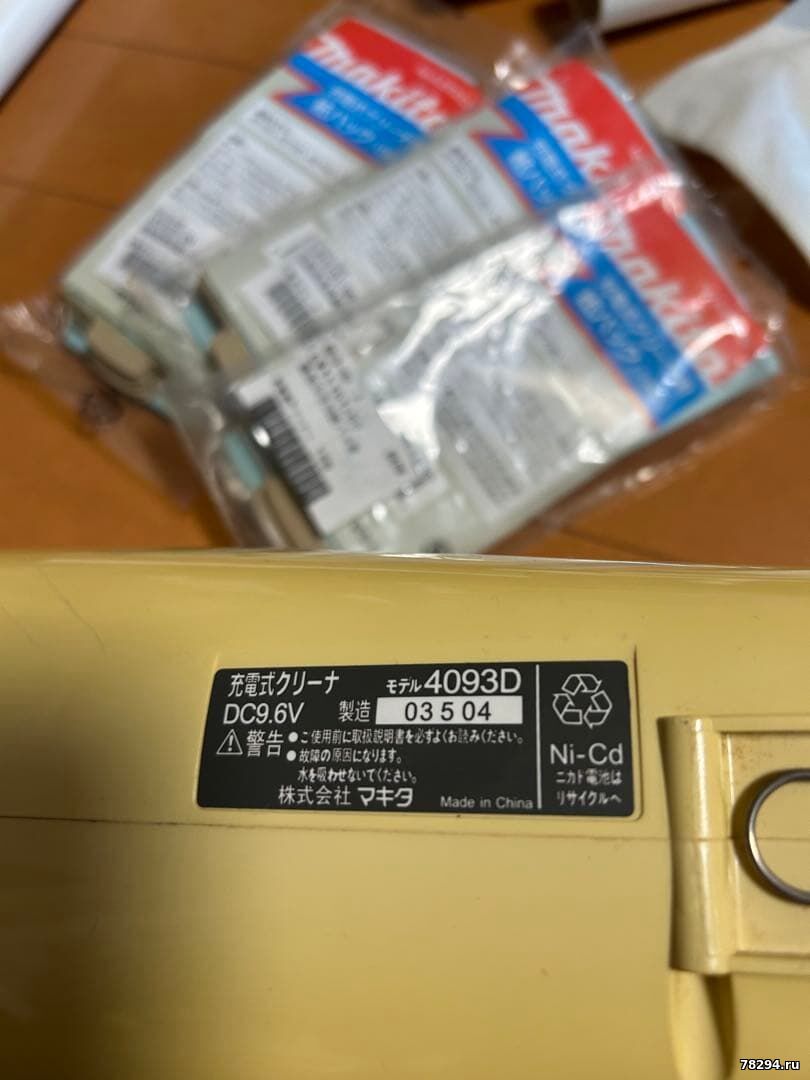

4093D - 9.6v ni-cd
Makita 4046DW

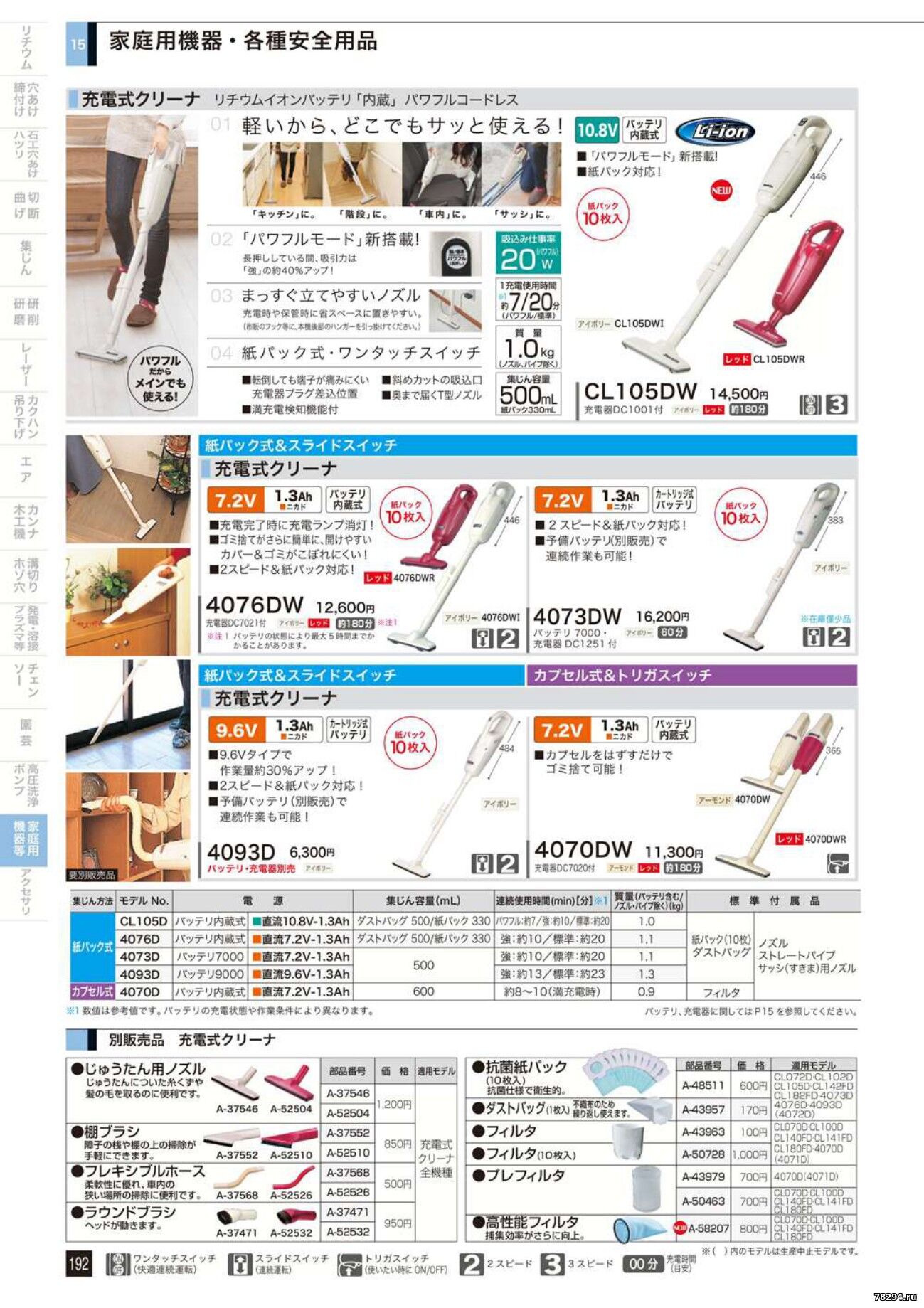

Порядок выхода моделей на рынок:
Makita 4071D (Handy Vac II) — Первая базовая модель. Старт всей линейки легких аккумуляторных пылесосов на съемных батареях-карандашах 7,2в.
Makita 4070D (Handy Vac II) — Упрощенная, облегченная версия. Стала первой моделью со встроенным в корпус аккумулятором.

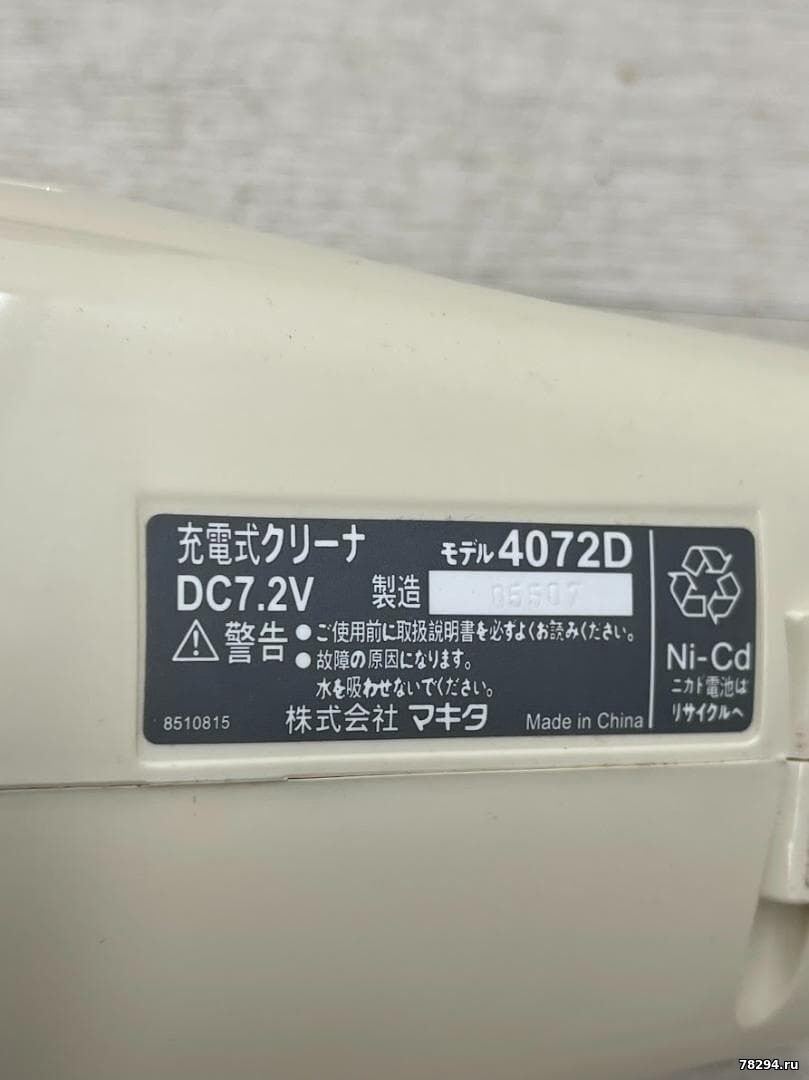

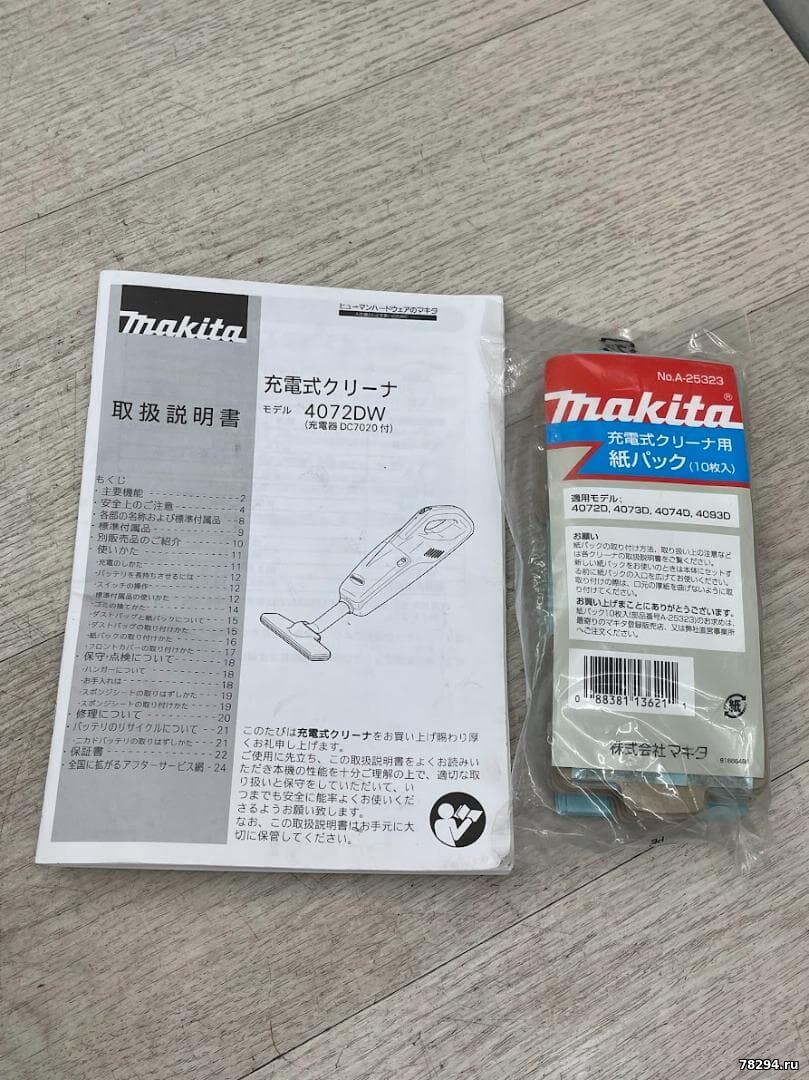

Makita 4072D — Модернизация модели 4070D. Получила повышенную мощность, тихий мотор и гибридный пылесборник, сохранив встроенный тип аккумулятора.
Makita 4073D — Модернизация модели 4071D. Получила те же самые улучшения (тихий мотор, гибридный мешок, 2 скорости), но сохранила съемную кассетную батарею
Makita 4074D — вышла как прямое обновление встроенной линейки (продолжение 4070D и 4072D). Пылесос сохранил базовый никель-кадмиевый (Ni-Cd) аккумулятор, но впервые получил плату контроллера, защищающую ячейки от критического разряда.
Makita 4075D (часто продавалась в комплектации 4075DW с блоком питания) — финальная, самая совершенная модель этой серии. Именно в ней инженеры Makita обновили внутренний аккумулятор до типа Ni-MH (никель-металлогидридный). Это избавило пылесос от «эффекта памяти» (когда емкость батареи падала, если ставить её на зарядку не до конца разряженной) и ощутимо увеличило время работы

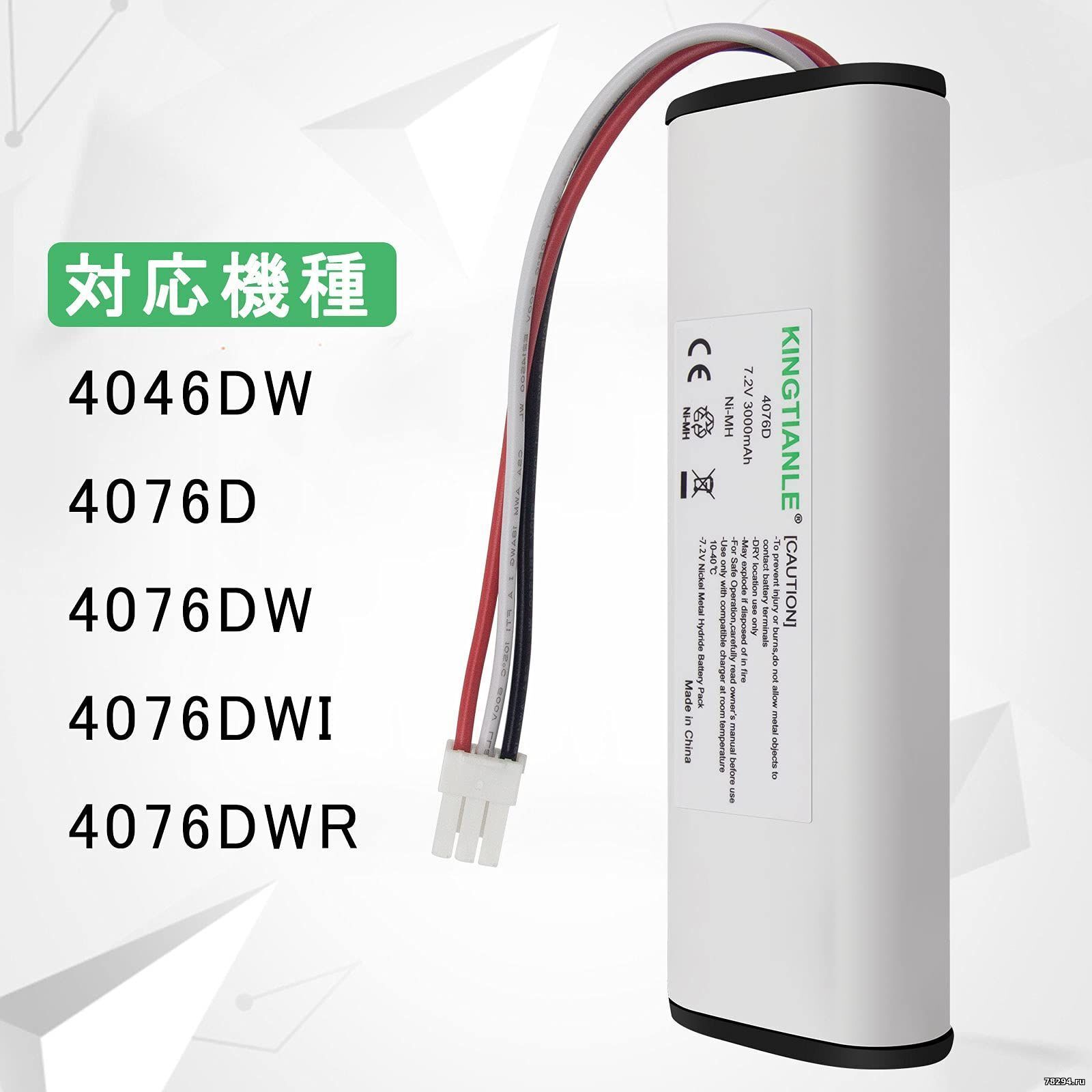

Makita 4076D (чаще продававшаяся в комплектации 4076DW или 4076DWX) стала одной из самых массовых и популярных во всей 7.2-вольтовой линейке (после 4076D в этой архитектуре сразу последовала легендарная 4093D на 9.6V, а затем бренд перешел на маркировку CL/DCL)

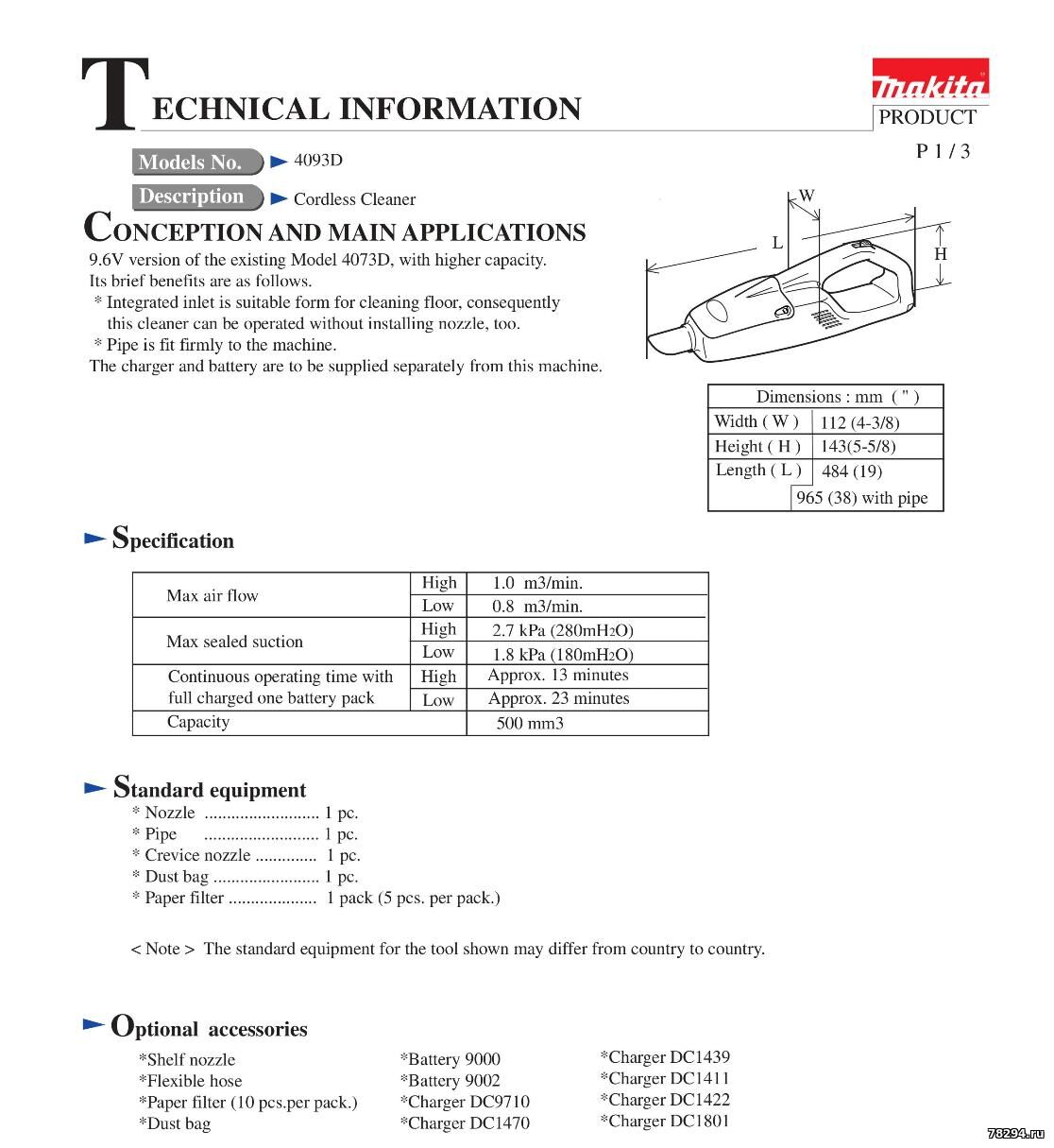

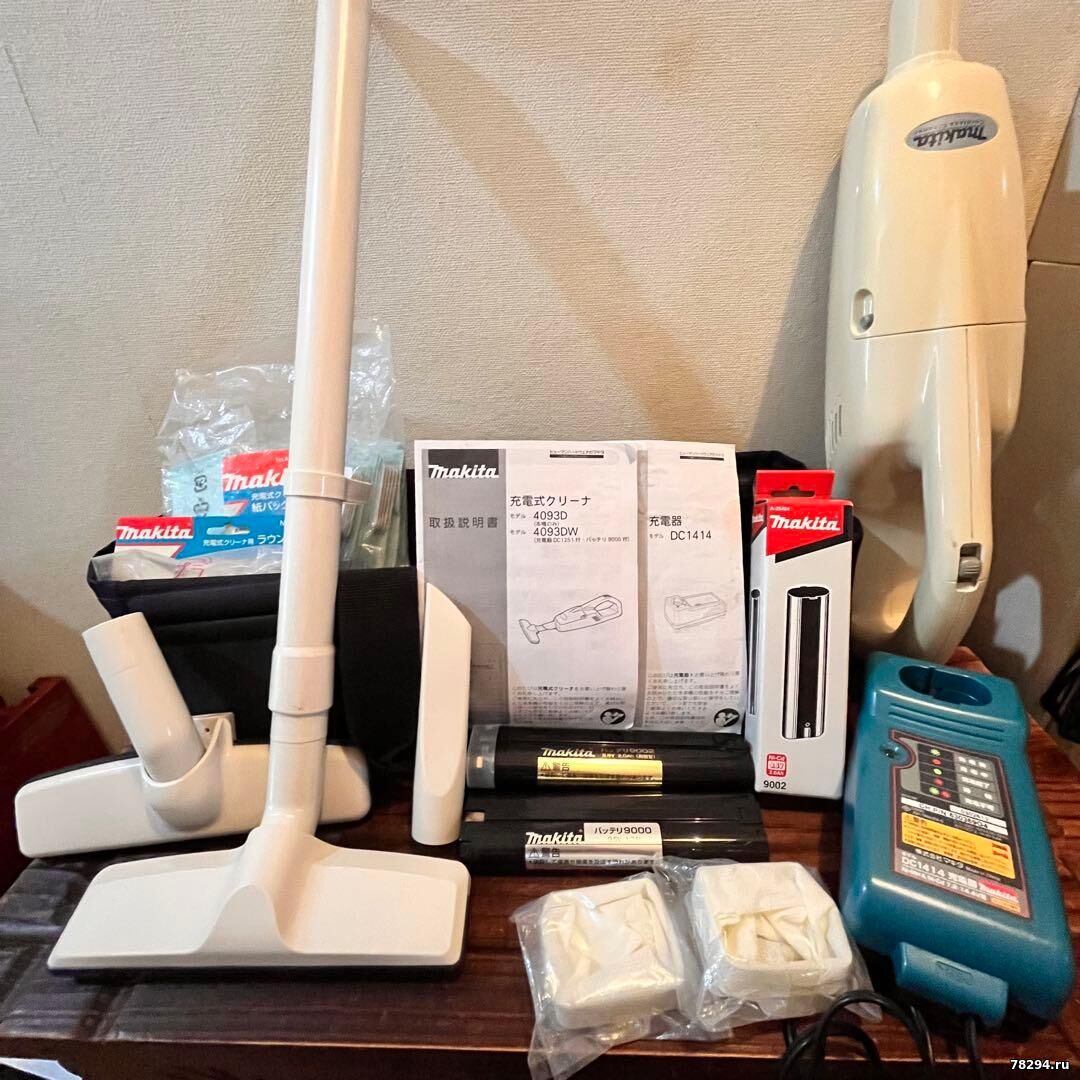

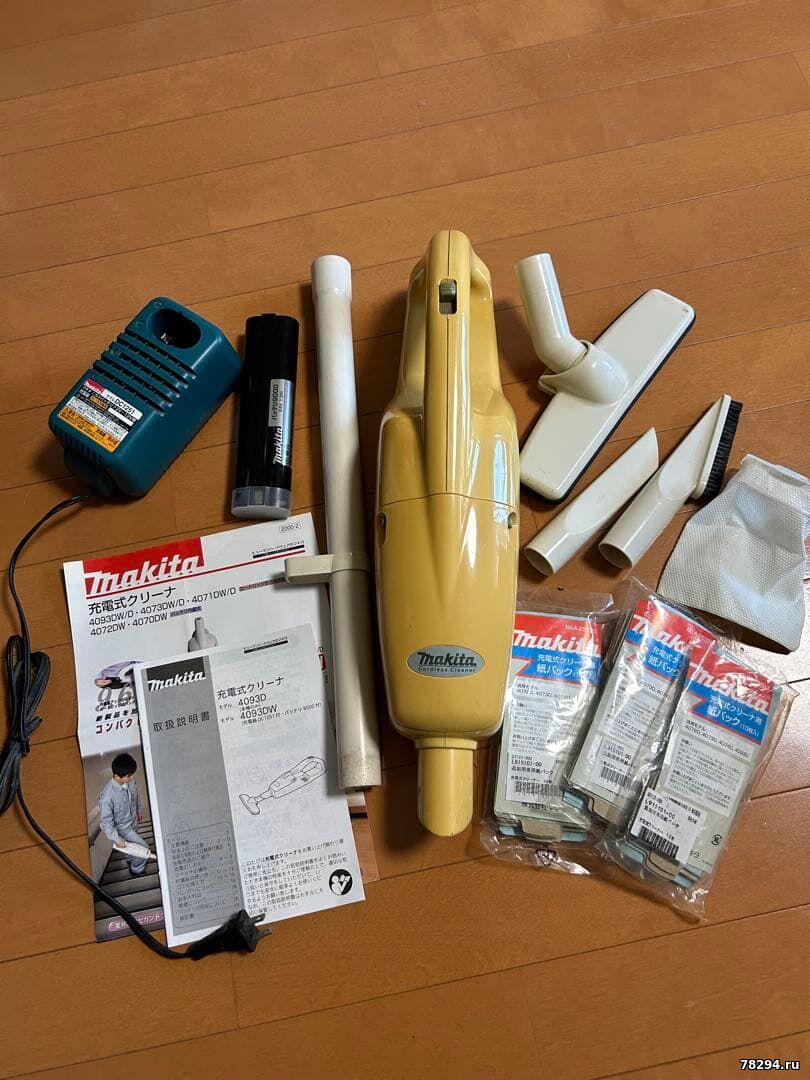

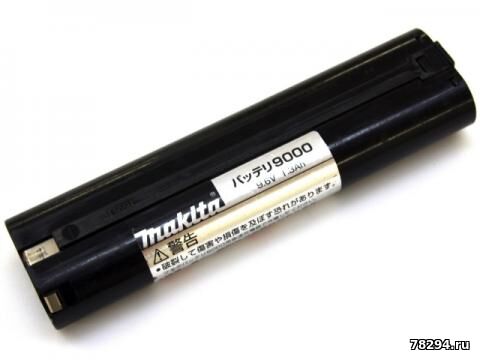

Makita 4093D - это знаковая модель, которая ознаменовала переход бренда от любительских бытовых электровеников к по-настоящему мощным полупрофессиональным беспроводным пылесосам. Главное отличие от всей предыдущей 7.2-вольтовой серии заключалось в переходе на новое системное напряжение 9.6V. Пылесос использовал стандартные съемные аккумуляторы-«карандаши» (Makita 9000 / 9100 / 9120), которые подходили ко всей огромной линейке шуруповертов и дрелей Makita того времени.
Makita 4046DW тоже самое что и модель Makita 4076D но для европейского рынка и отлтичалась комплектацией и зарядным устройством
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 07.06.2026, 18:27 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

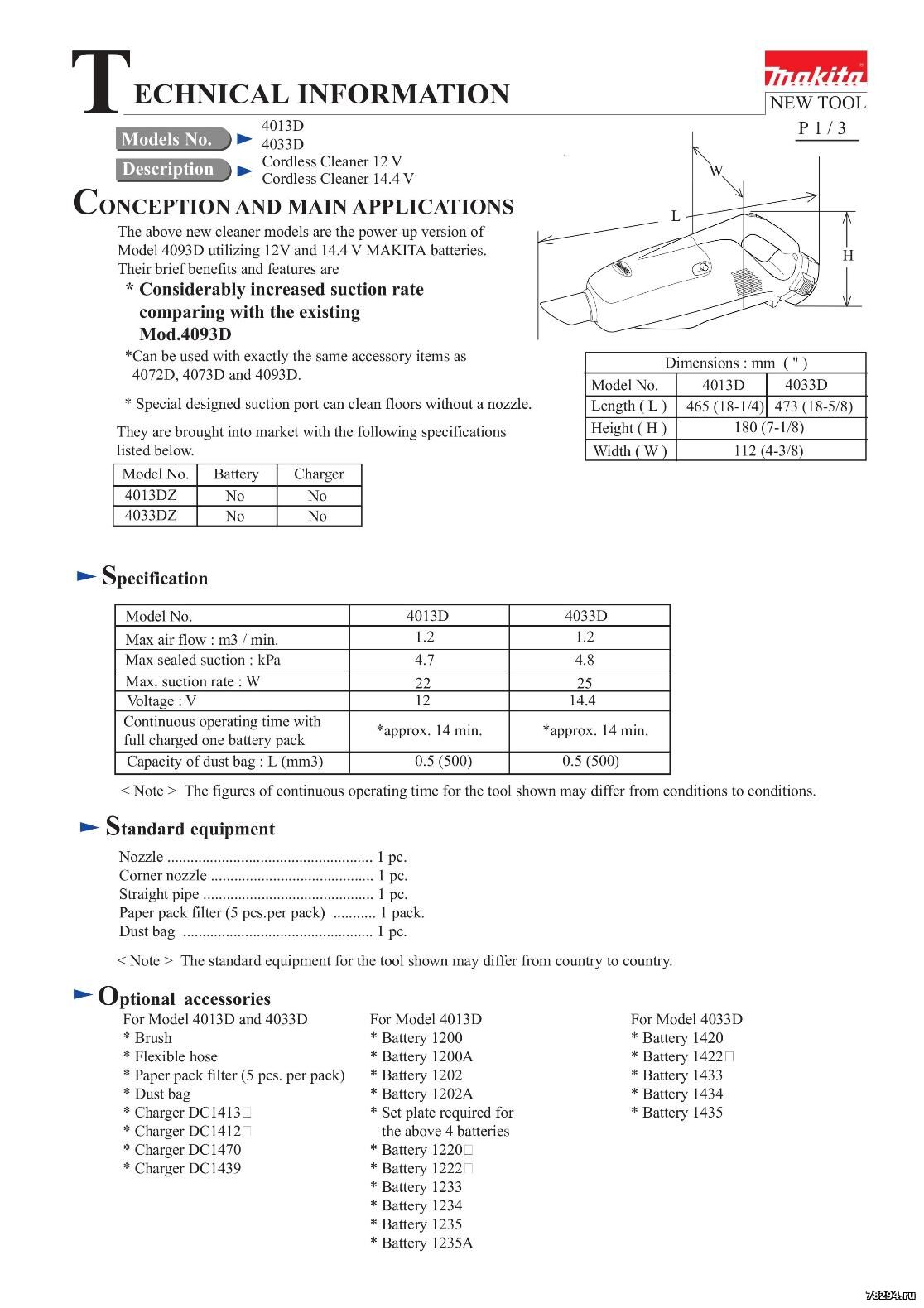

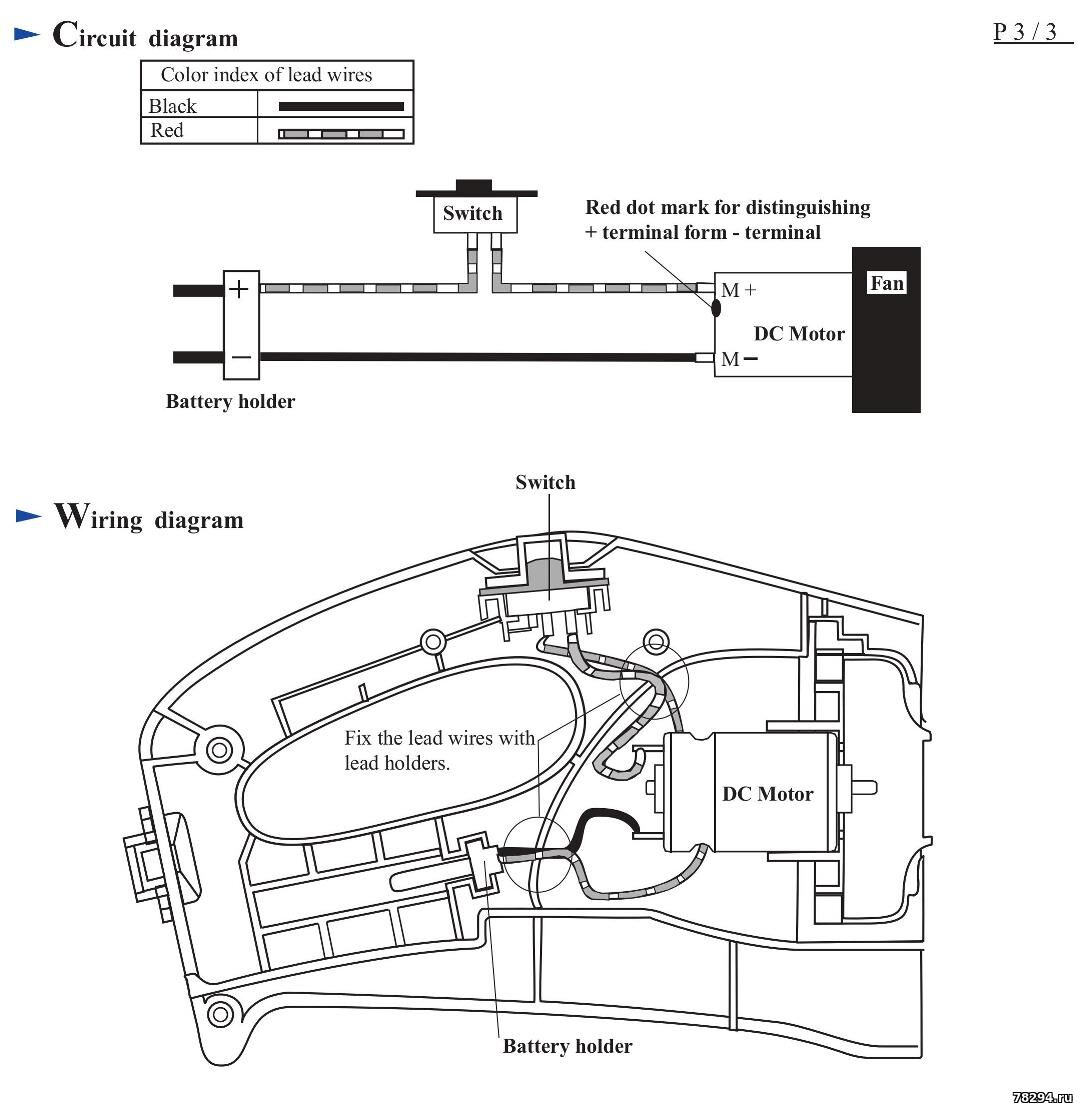

Пылесосы макита со стандартными сьемными акб 12 и 14,4в от шуруповертов:

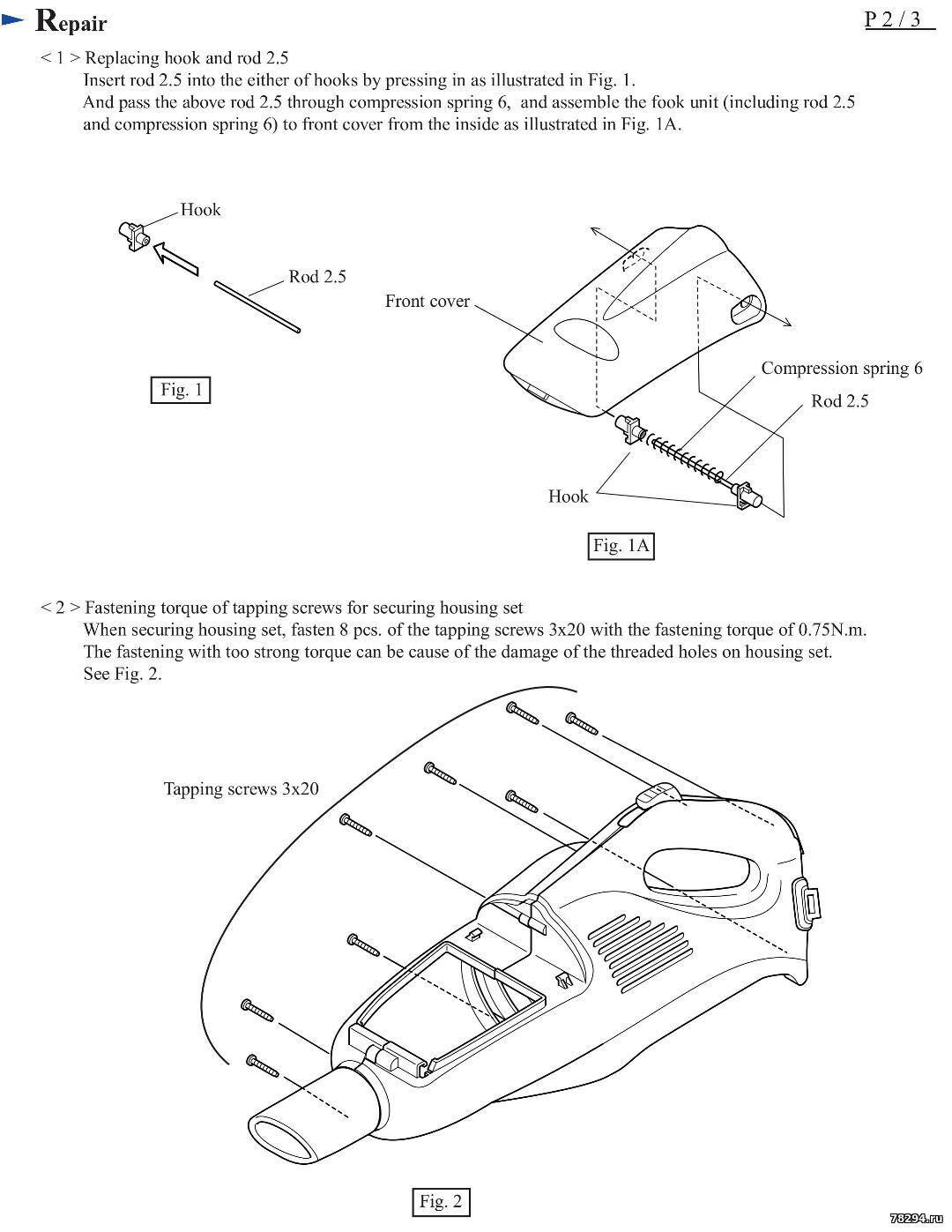

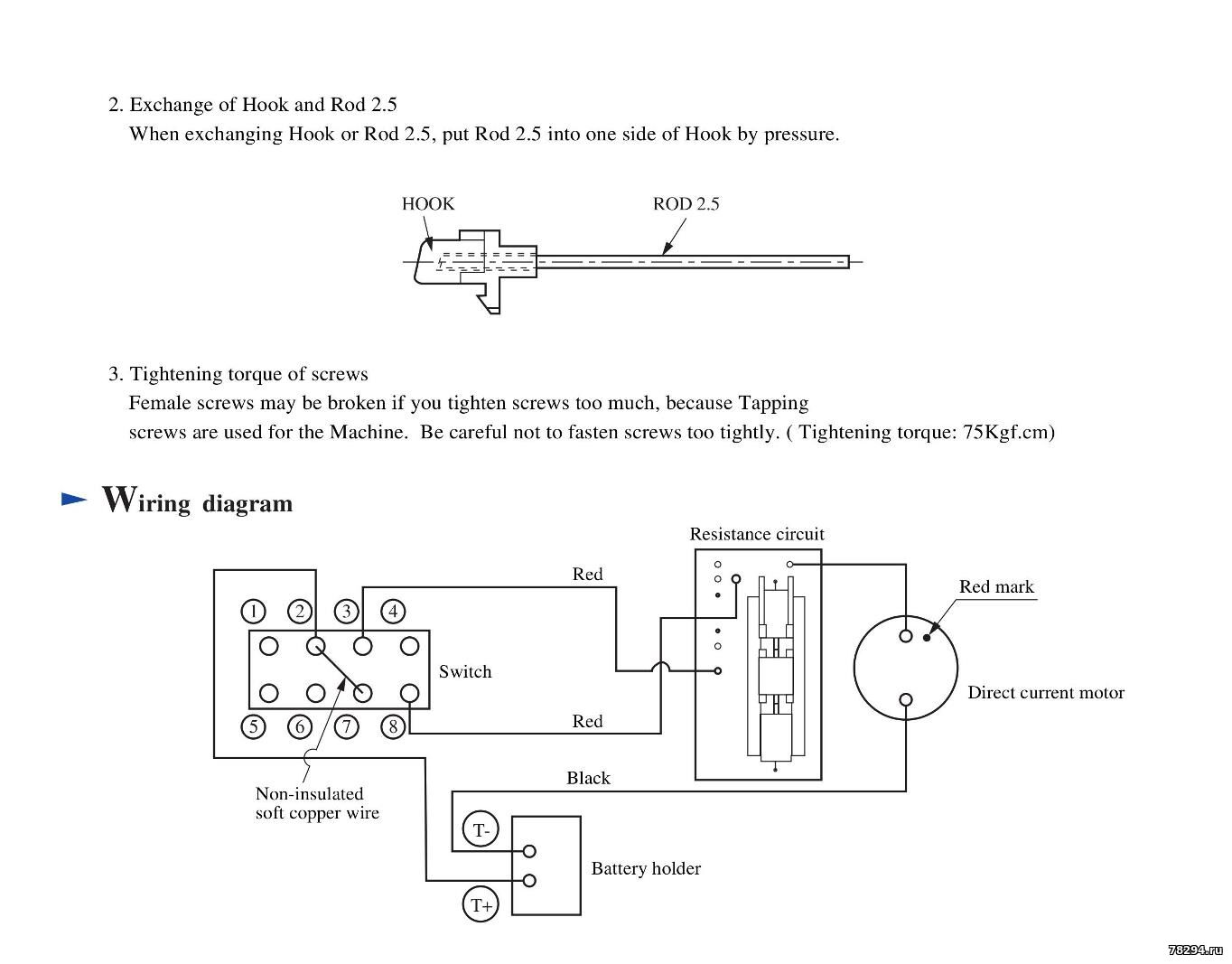

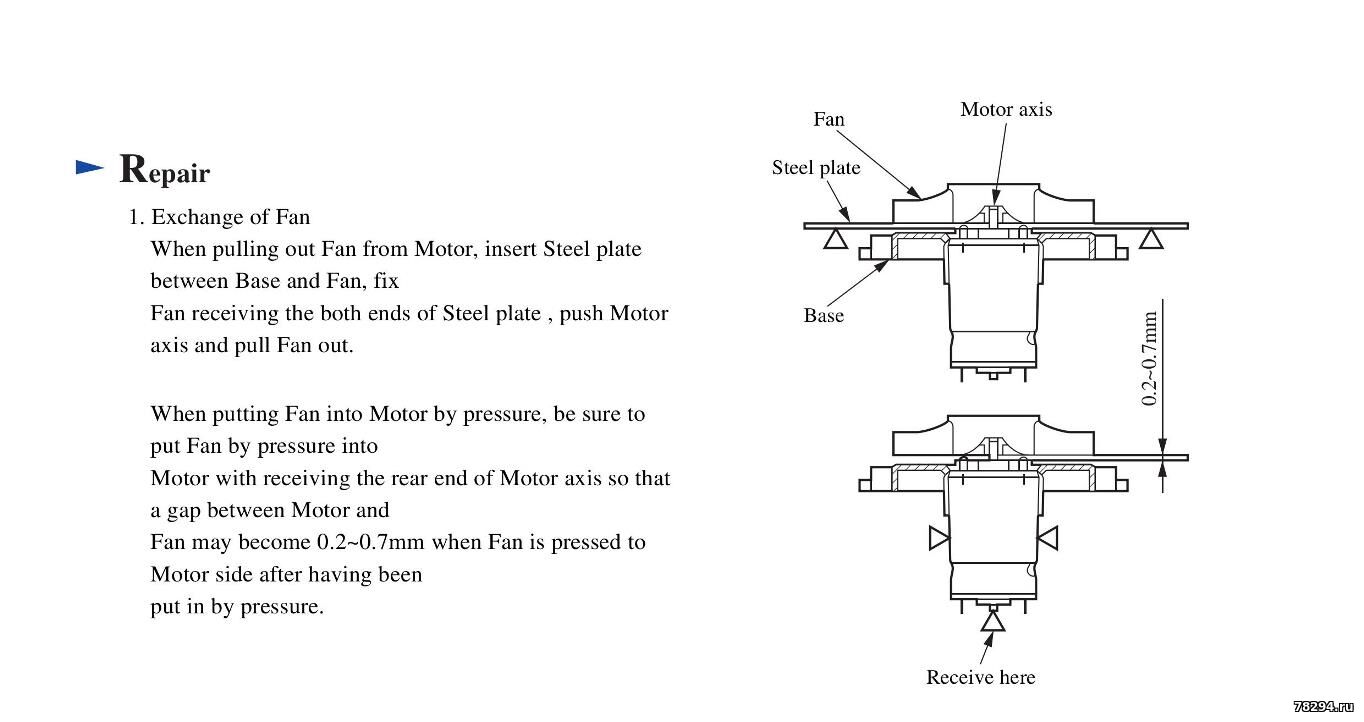

4013DZ - 12v ni-cd https://makita-dv.ru/manual/4013-4033-d.pdf
4033D - 14.4v ni-cd
Пылесос Makita 4013DZ ак,12В, 1,2м3\м, 4,7кПа, 1,6кг
Пылесос Makita 4033DZ ак,14,4В, 1,2м3\м, 4,8кПа, 1,6кг

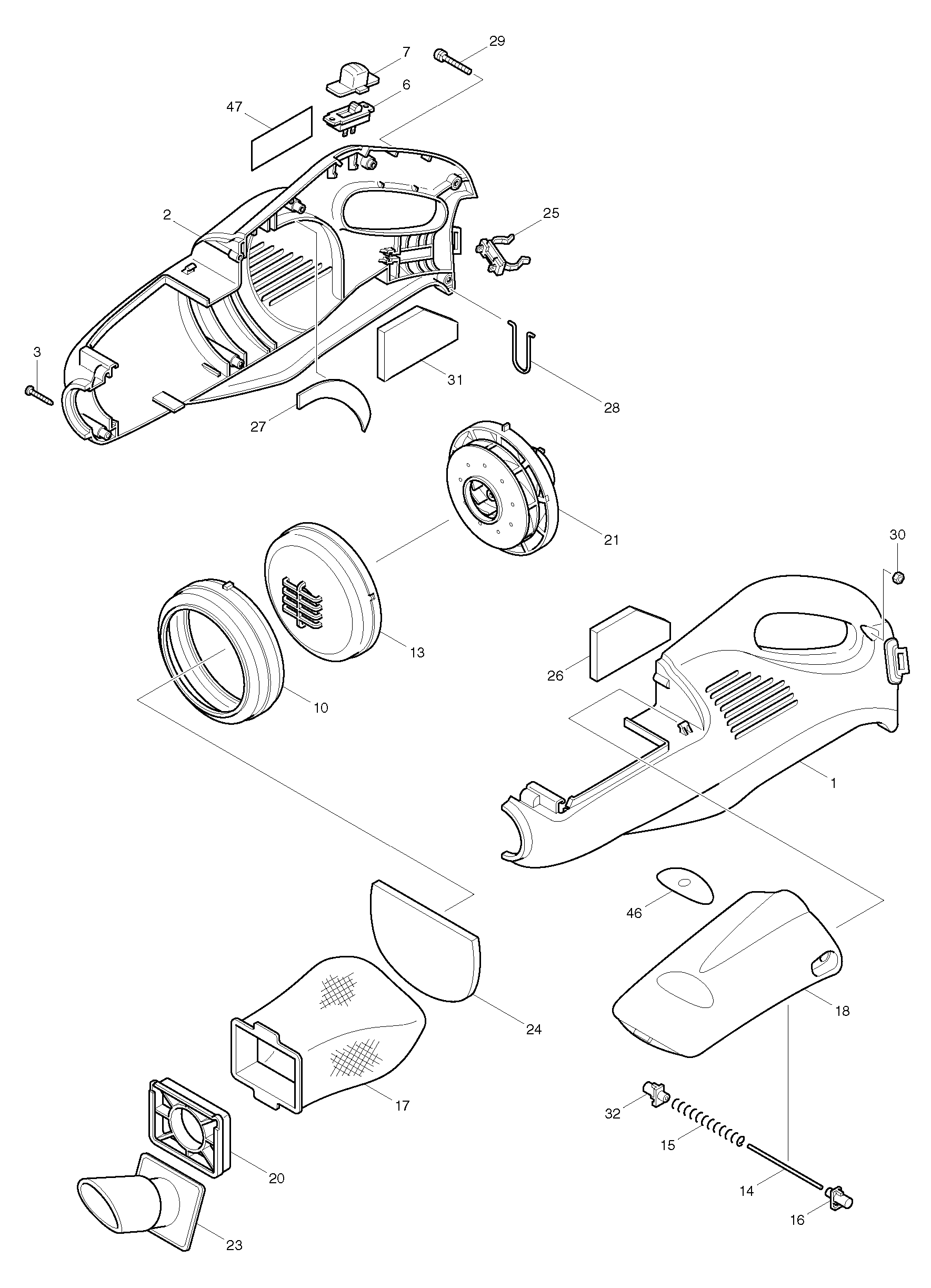

Запчасти:
1 Корпус к 4013D 1 KW00000500
2 Корпус к 4013D 1 KW00000500
3 + Самонарезающий винт PF 3x20 7 266127-8
6 Выключатель для 4013D 1 KW00000501
7 деталь для 4013D 1 KW00000502
10 Резиновое кольцо 1 421554-8
13 деталь для KW00000504 1 KW00000504
14 Cтержень 2.5 4013D/33D/73D/93D 1 256839-1
15 Компрессионная пружина 6 1 233161-3
16 Крючок 4013D/33D/73D/93D 1 416032-1
17 Пылесборник для 4073D/4093D 1 166043-3
18 деталь 1 150624-3
20 Прокладка для 4073D/4093D 1 421553-0
21 12.0V DC MOTOR 1 KW00000505
23 деталь для 4013D/4093D 1 KW00000021
24 Губчат. прокладка 70-106 4073D 1 423287-1
25 Контактный разъем для 1050D 1 643909-9
26 Губчатая прокладка 65x65 4013D 1 KW00000506
27 Губчатая прокладка для 4013D 1 KW00000507
28 Подвесной кронштейн 1 322867-9
29 Винт M4X30 к 1050D/1125/1901 1 911158-9
30 Шестигранная гайка M4 к ML122 1 931102-0
31 Губчатая прокладка 65x65 4013D 1 KW00000506
32 Крючок 4013D/33D/73D/93D 1 416032-1
47 Метка названия 1 KW00000508
1001 Насадки пластиковые для фена 1 122520-5
1002 Трубка (слон. кость) 4073D/93D 1 416042-8
1003 Насадка узкая 1 416041-0
1004 Бумажный фильтр(new) 1 194566-1
1004 Бумажный фильтр 5 шт.(верс1) 1 192632-8
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 07.06.2026, 22:44 | Сообщение # 4
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

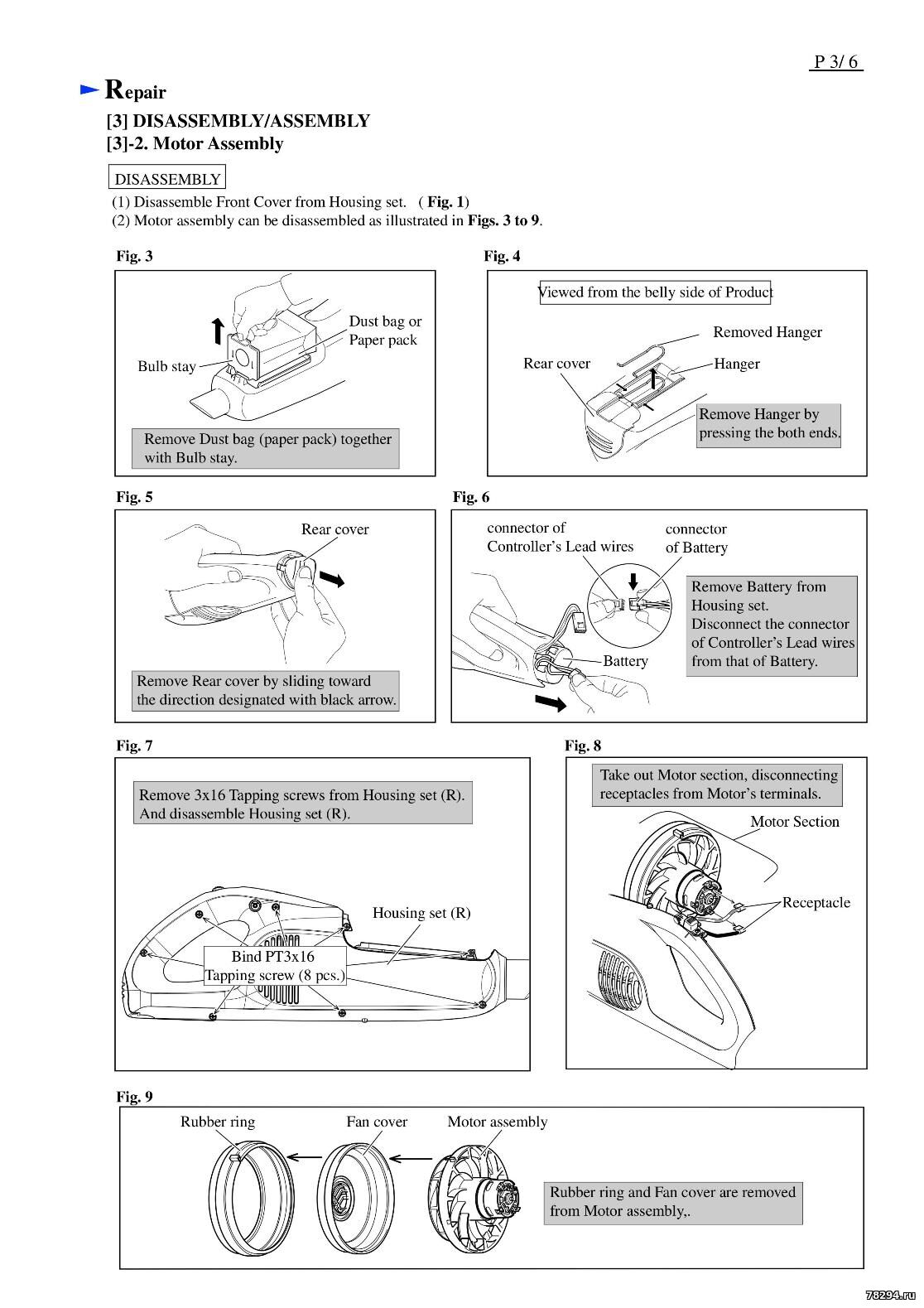

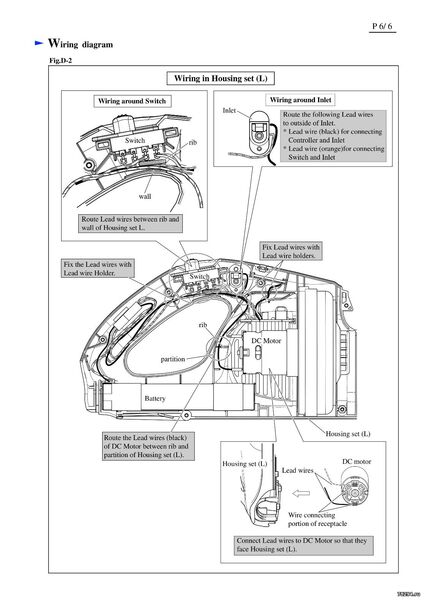

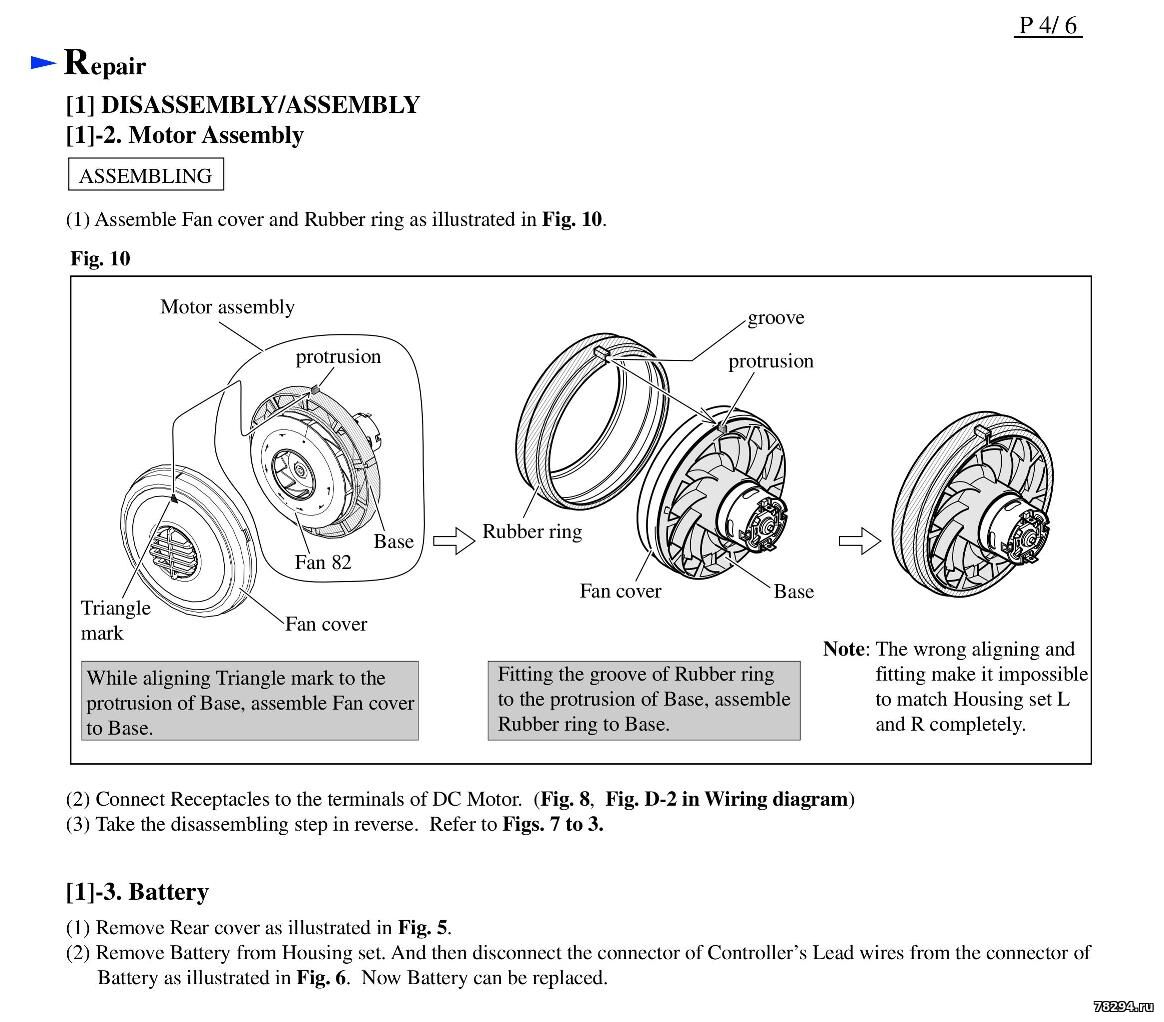

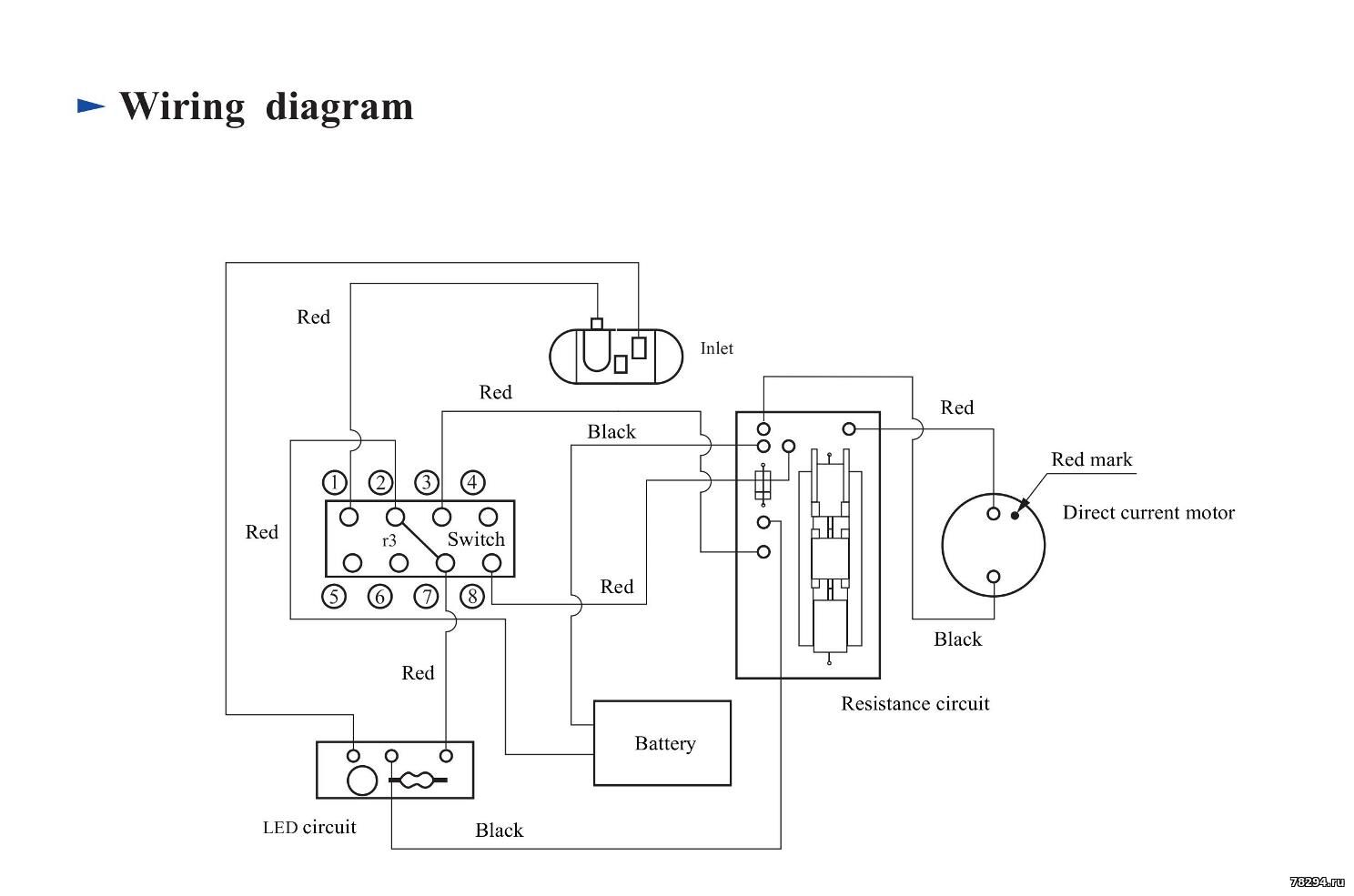

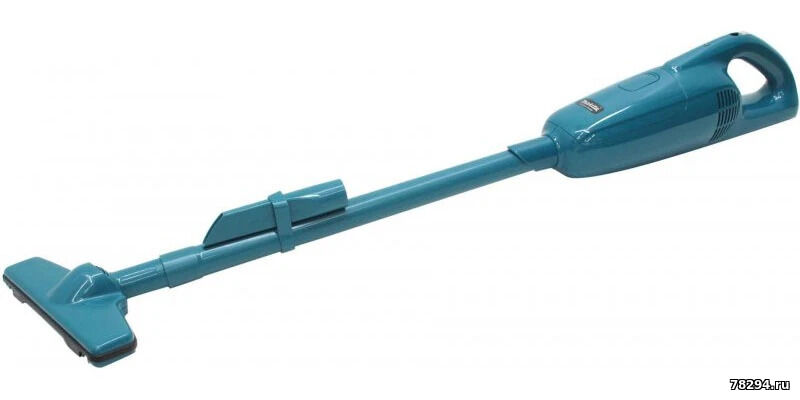

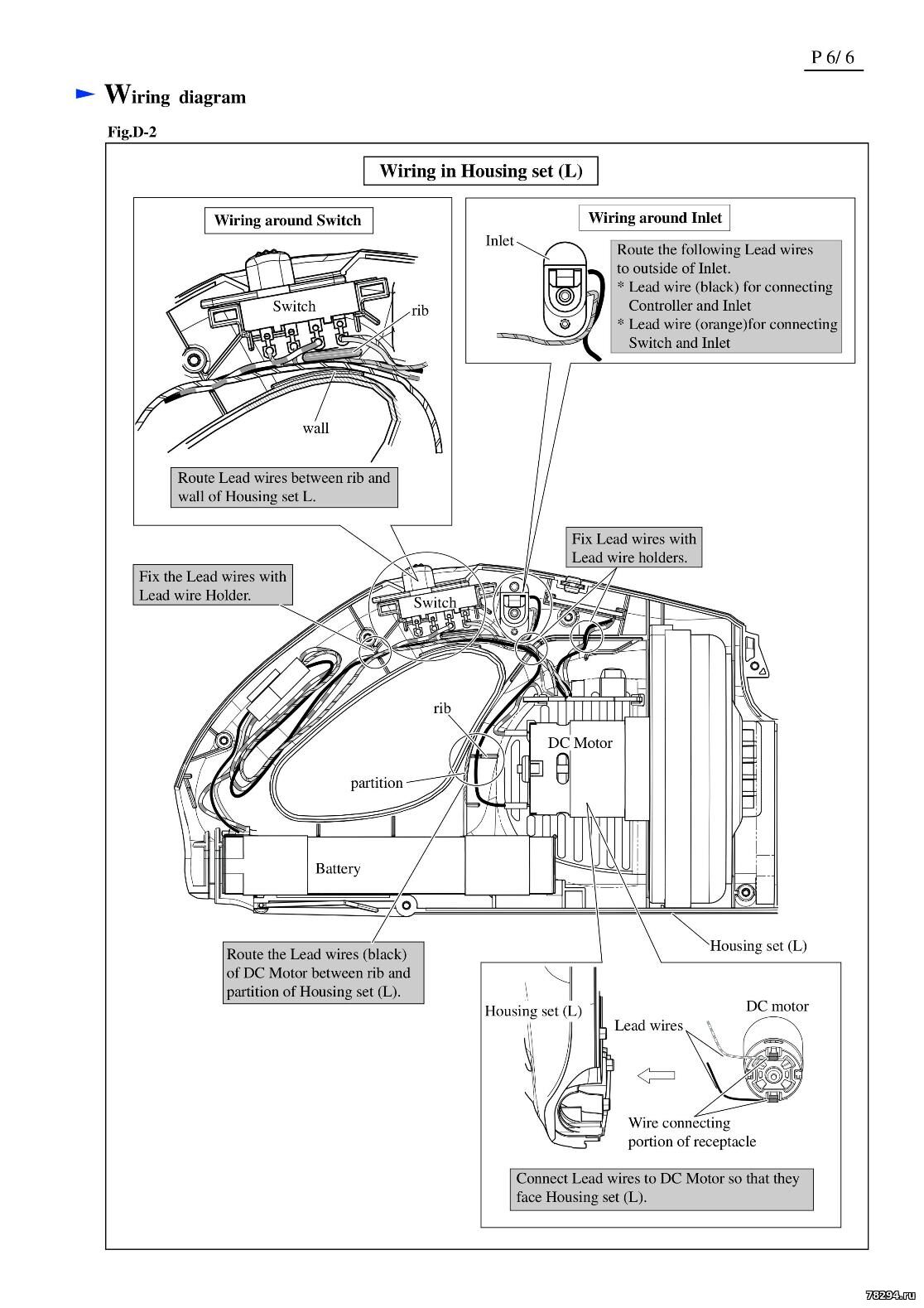

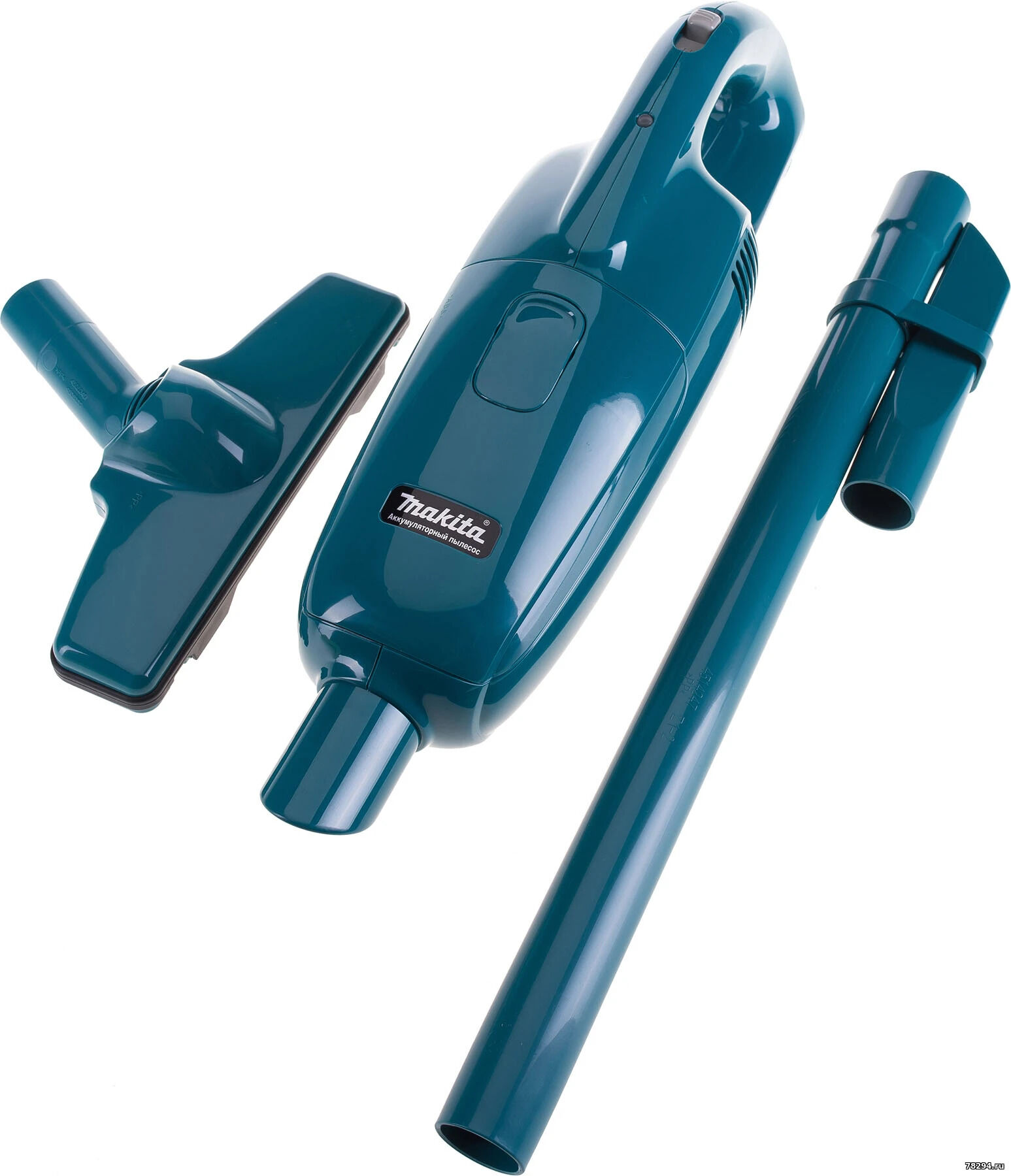

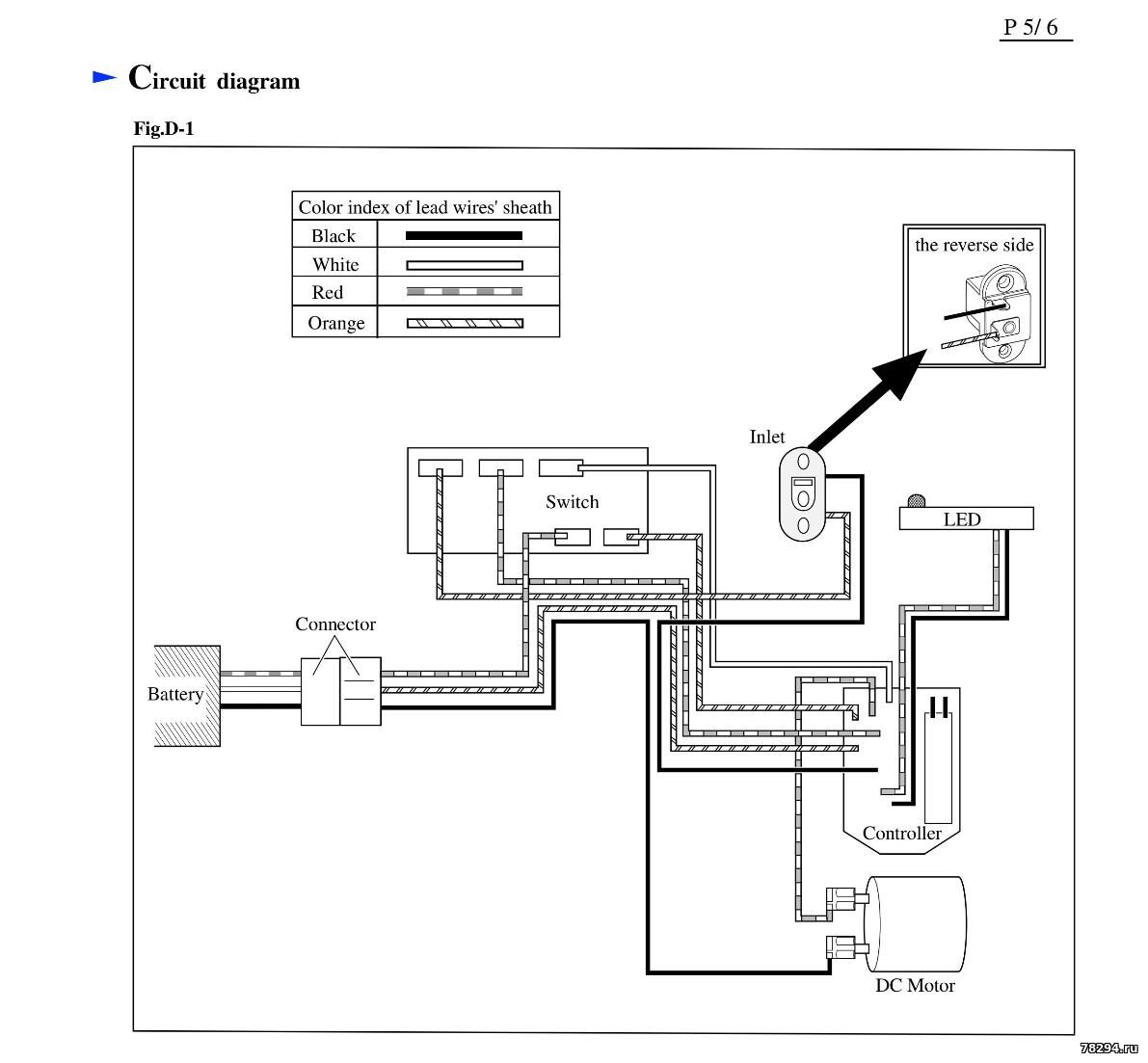

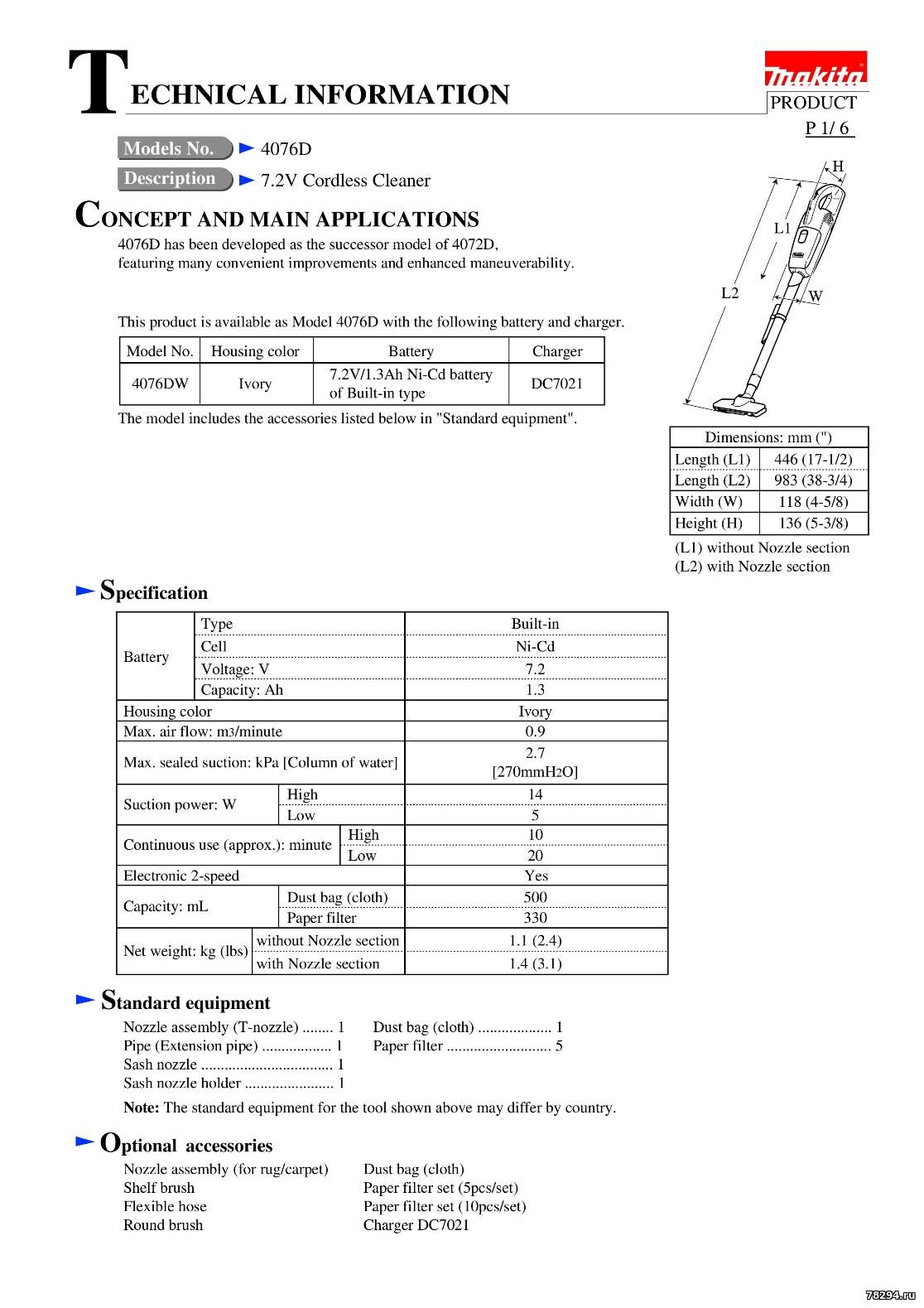

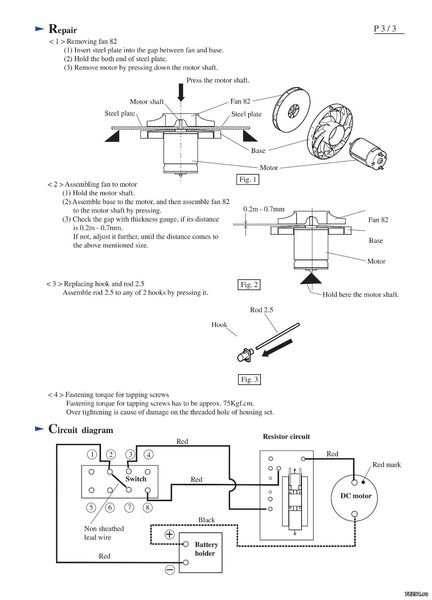

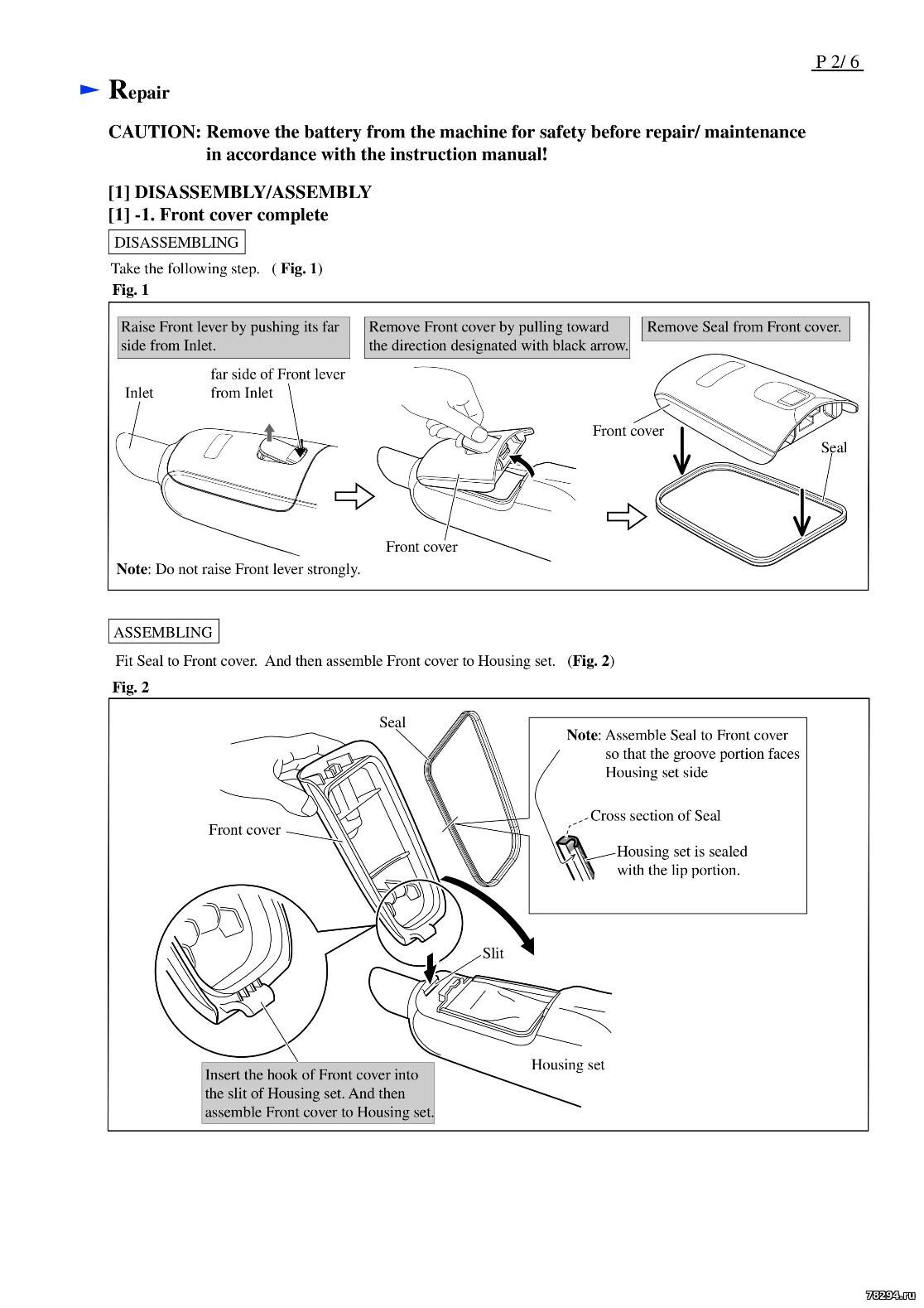

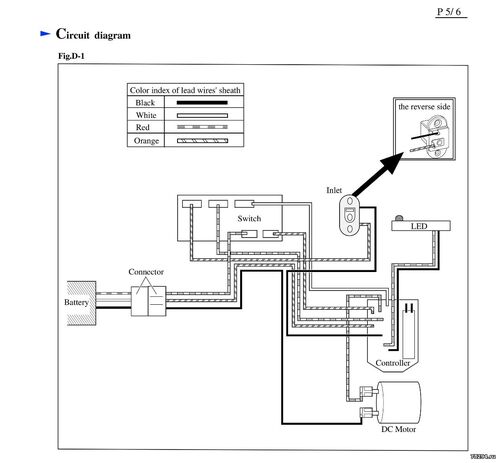

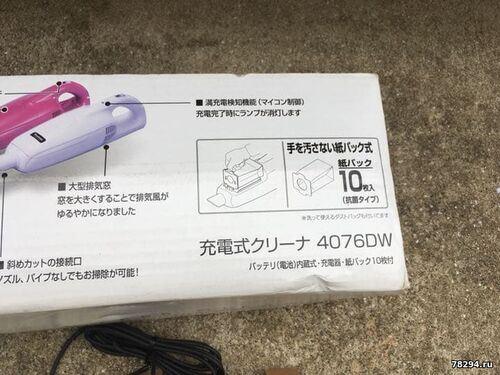

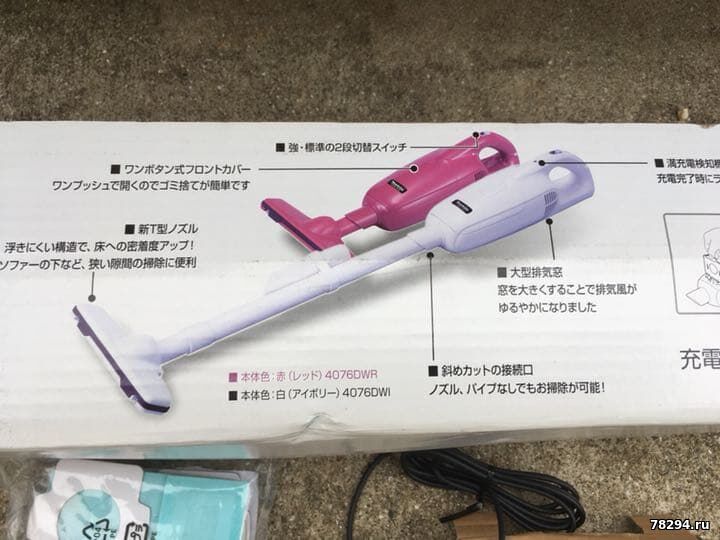

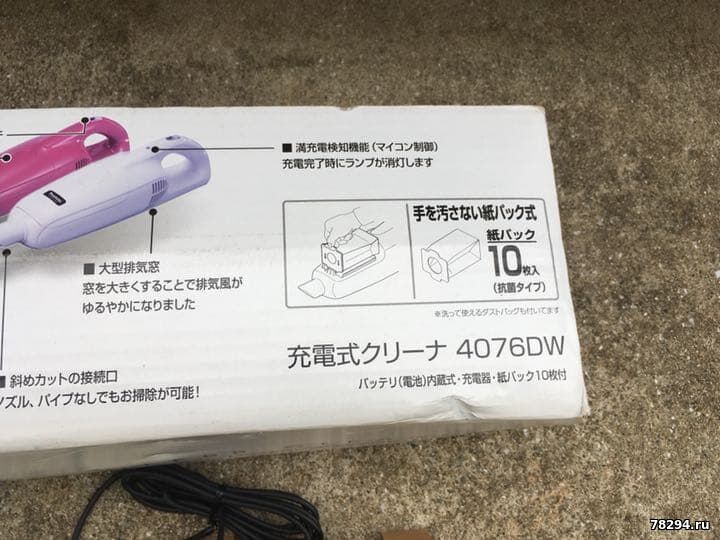

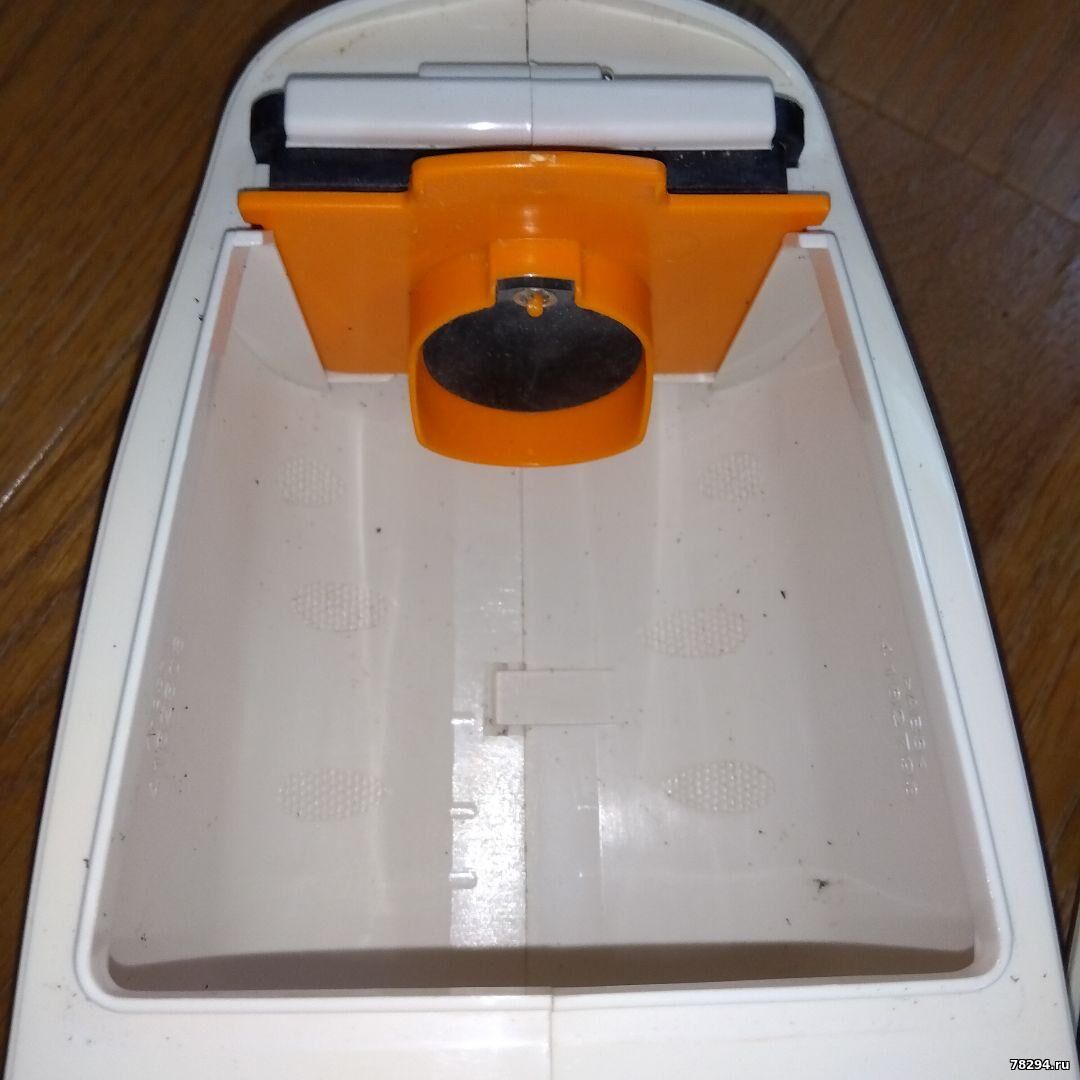

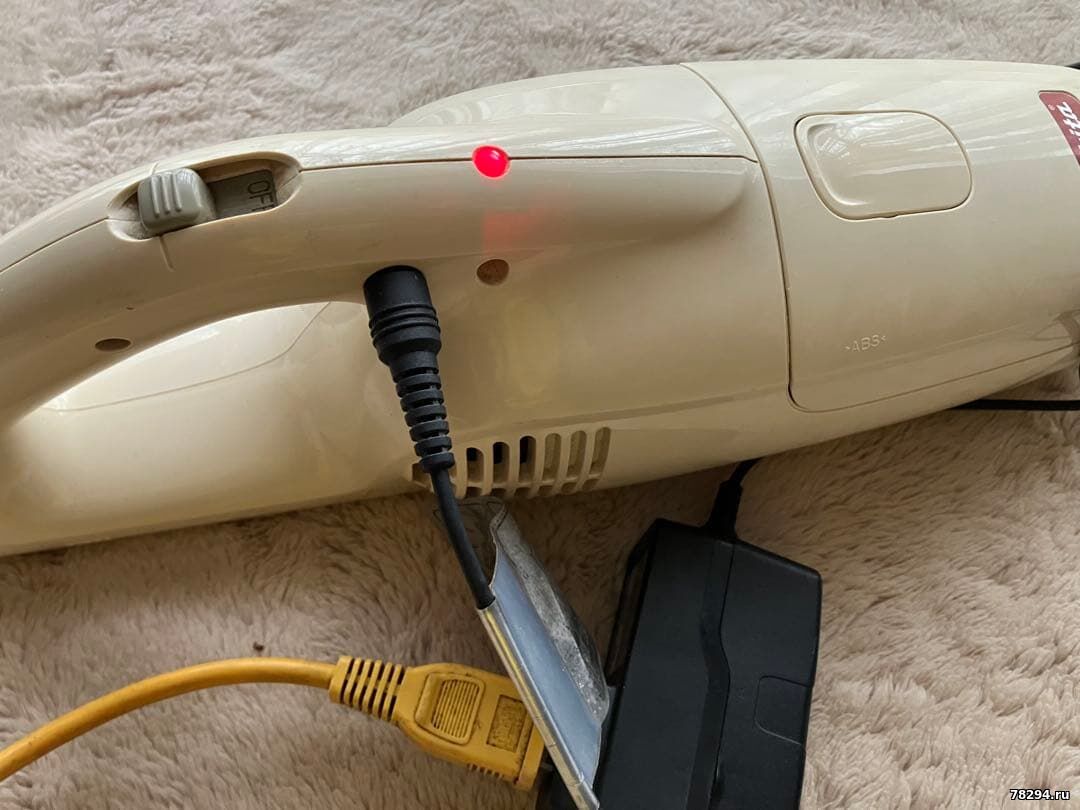

4076DWX - 7.2v ni-cd https://makita-dv.ru/manual/4076d.pdf https://www.makitapro.ru/u/spares/repair/4076D-TE.pdf
https://drv.dns-shop.ru/bios....cia.pdf
Аккумуляторный пылесос Makita 4076DWX — удобный помощник при уборке. Главное преимущество данной модели — легкость, а также мобильность, что позволяет взять пылесос в дорогу, на дачу, или, например, почистить автомобиль. Удлинительная трубка позволяет использовать инструмент не нагибаясь. Имеются две скорости,
обеспечивающие непрерывную работу 20 мин и 10 мин соответственно. В конструкции пылесоса предусмотрена вмонтированная аккумуляторная батарея на 7.2 В. Мощность всасывания — 14 Вт.
Вес, кг 1.4
Напряжение аккумулятора, V 7.2
Емкость аккумулятора, Ач 1.3
Габаритная длина, мм 484
Время непрерывной работы, мин 10/20
Мощность всасывания, Вт 5/14
Расход воздуха, м³/мин 0.9
Вместимость, л 0.5
Тип аккумулятора NiCd
Расходные материалы Makita 4076 DWX

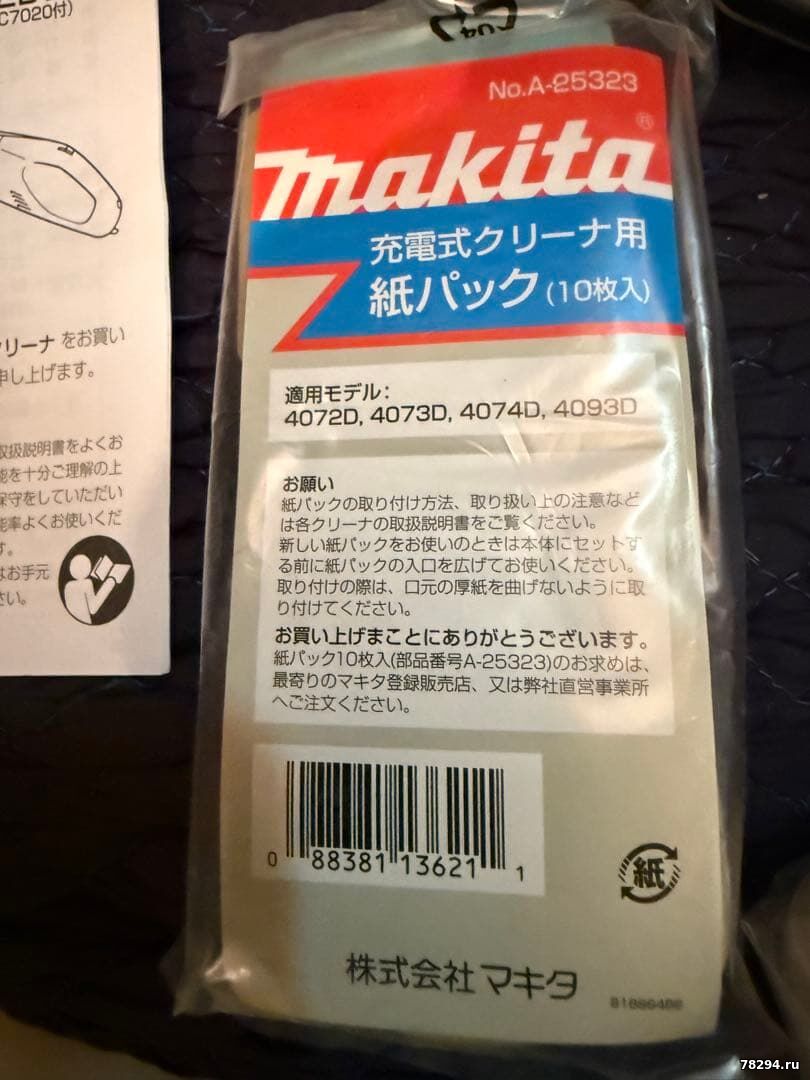

бумажные мешки для сбора пыли (код 192608-5)
тканевые пылесборники (код 166043-3)
тканевые мешки с антибактериальным действием (код 166084-9)

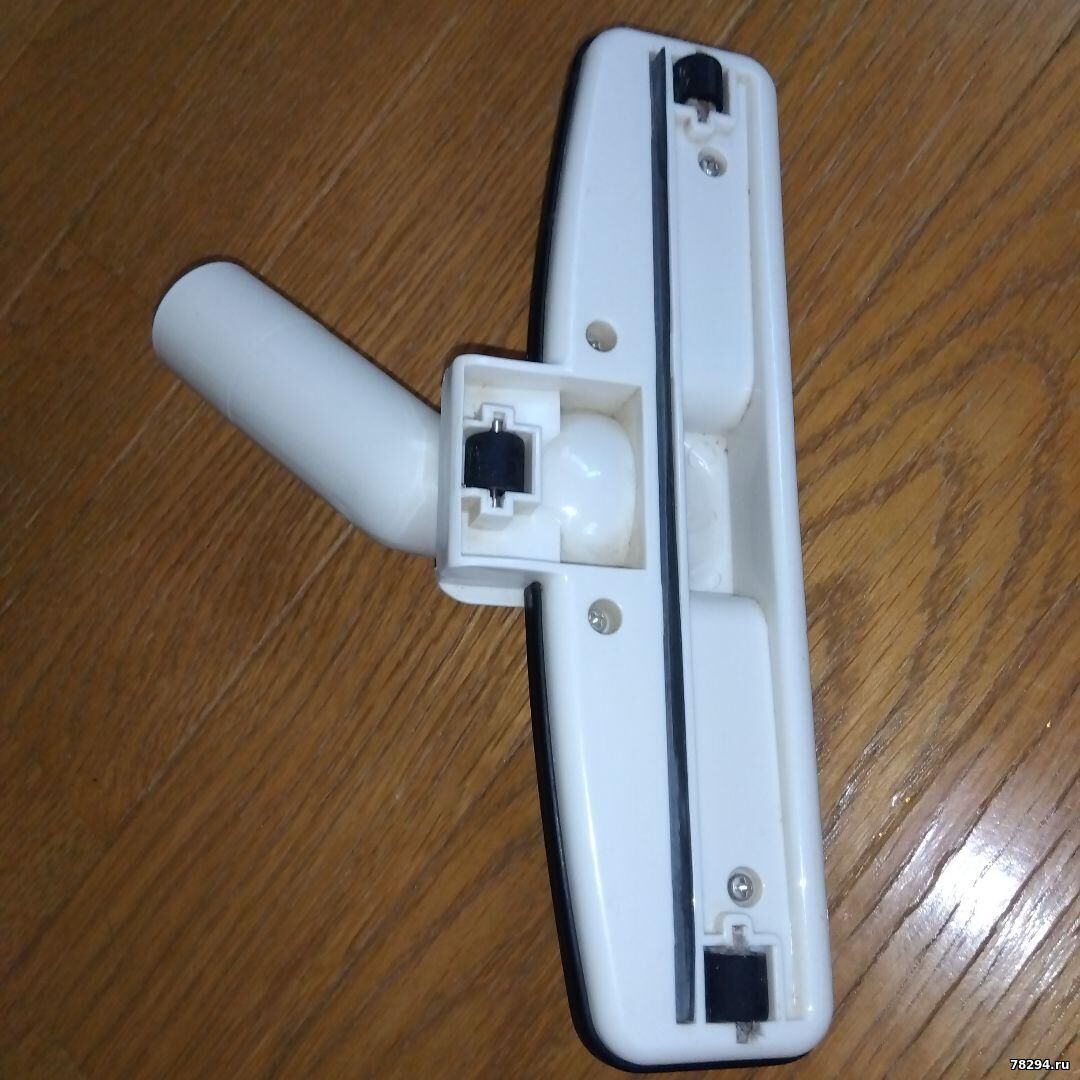

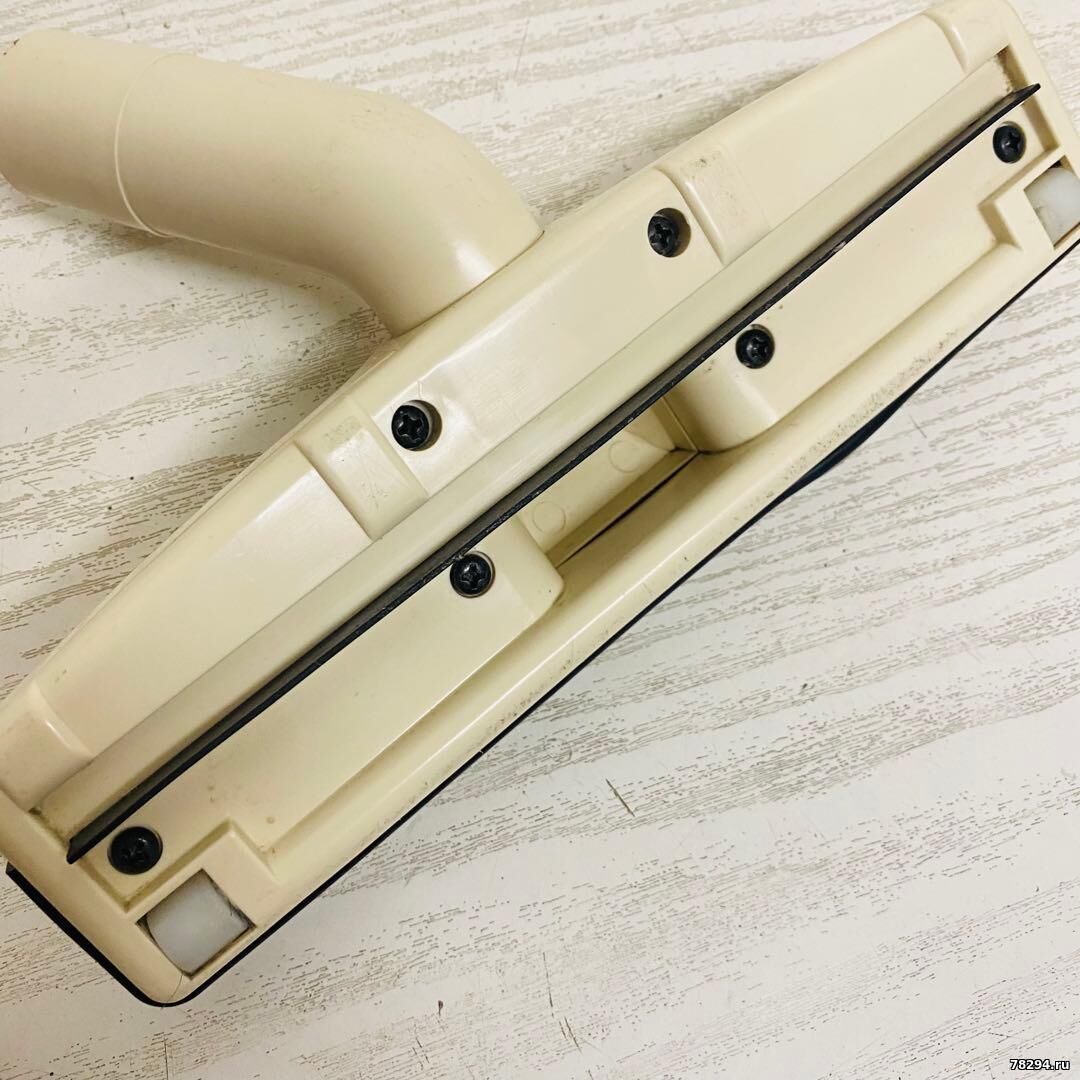

насадка для пола (код 122861-9)
насадка щелевая (код416041-0)
круглая щетка (код А-37471)

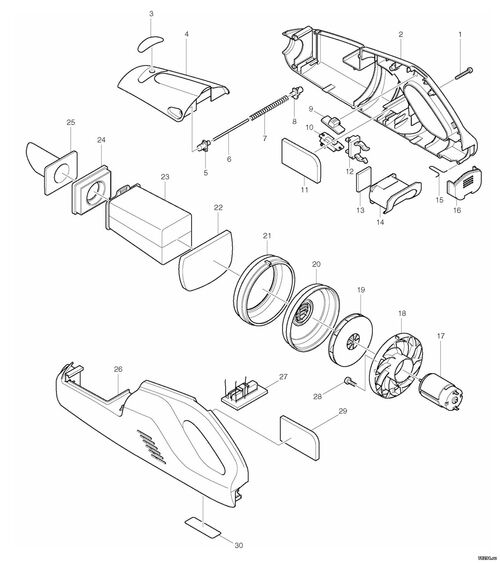

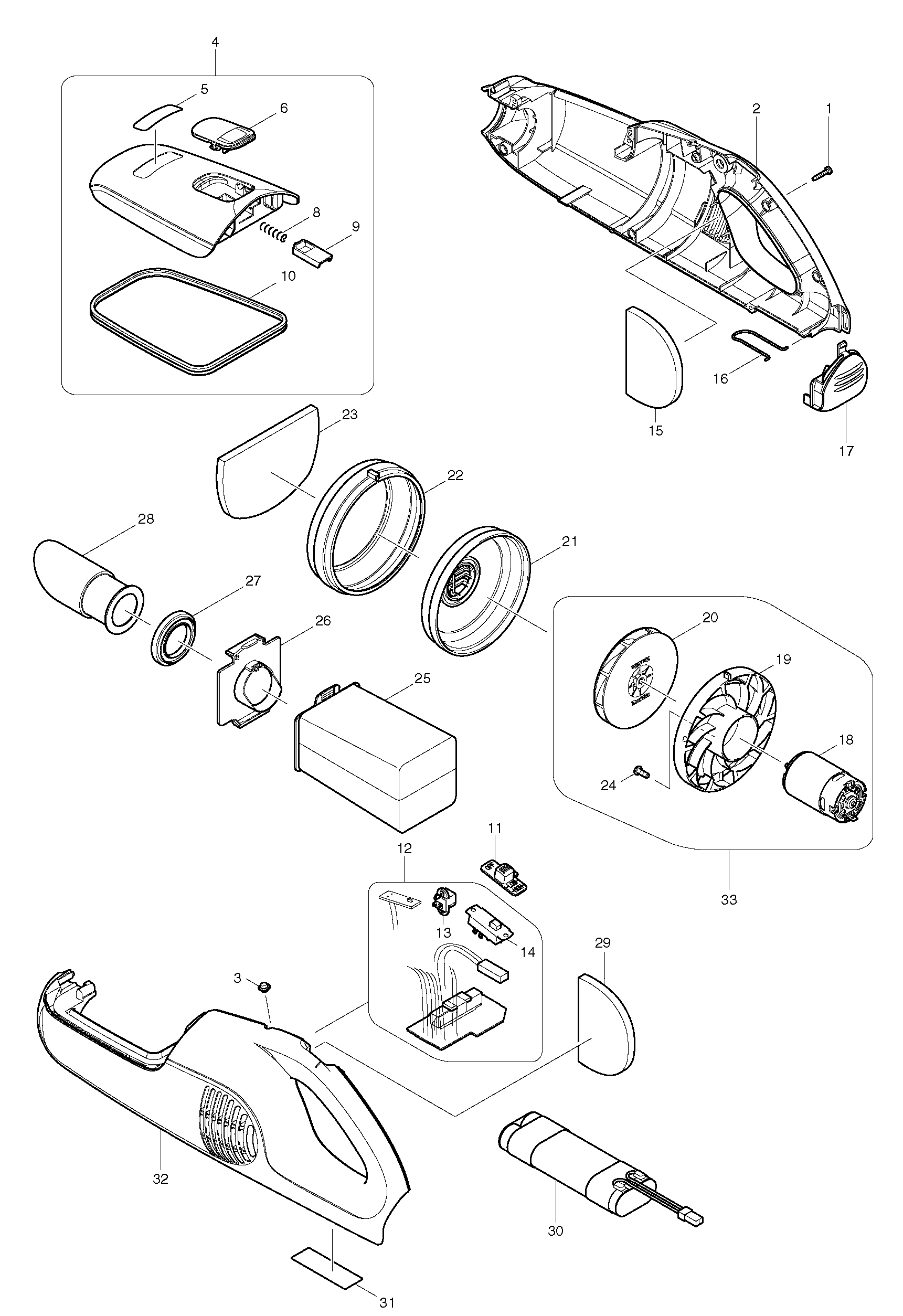

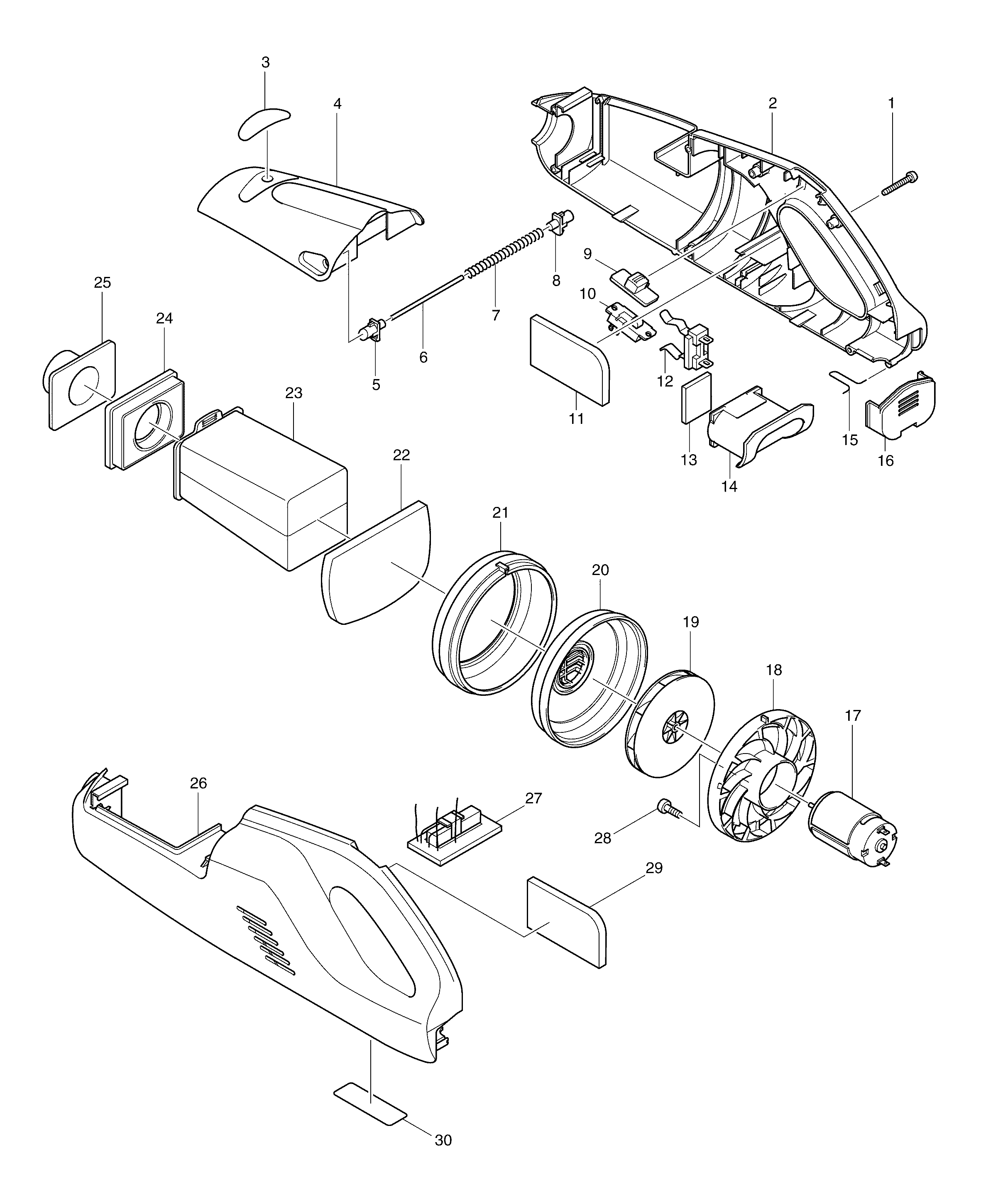

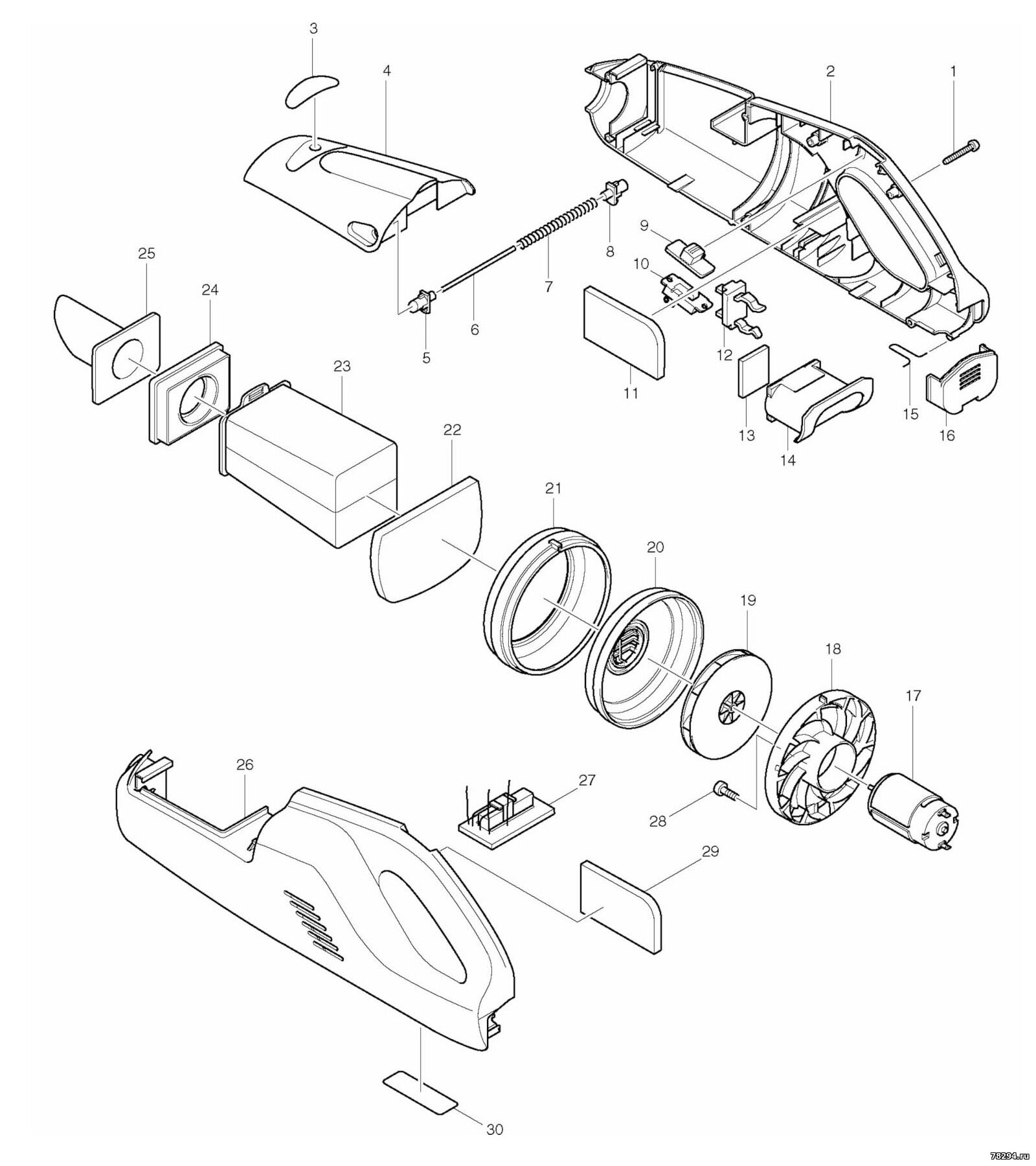

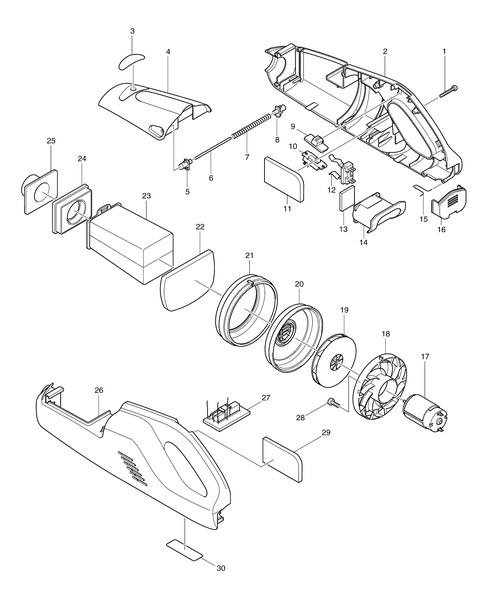

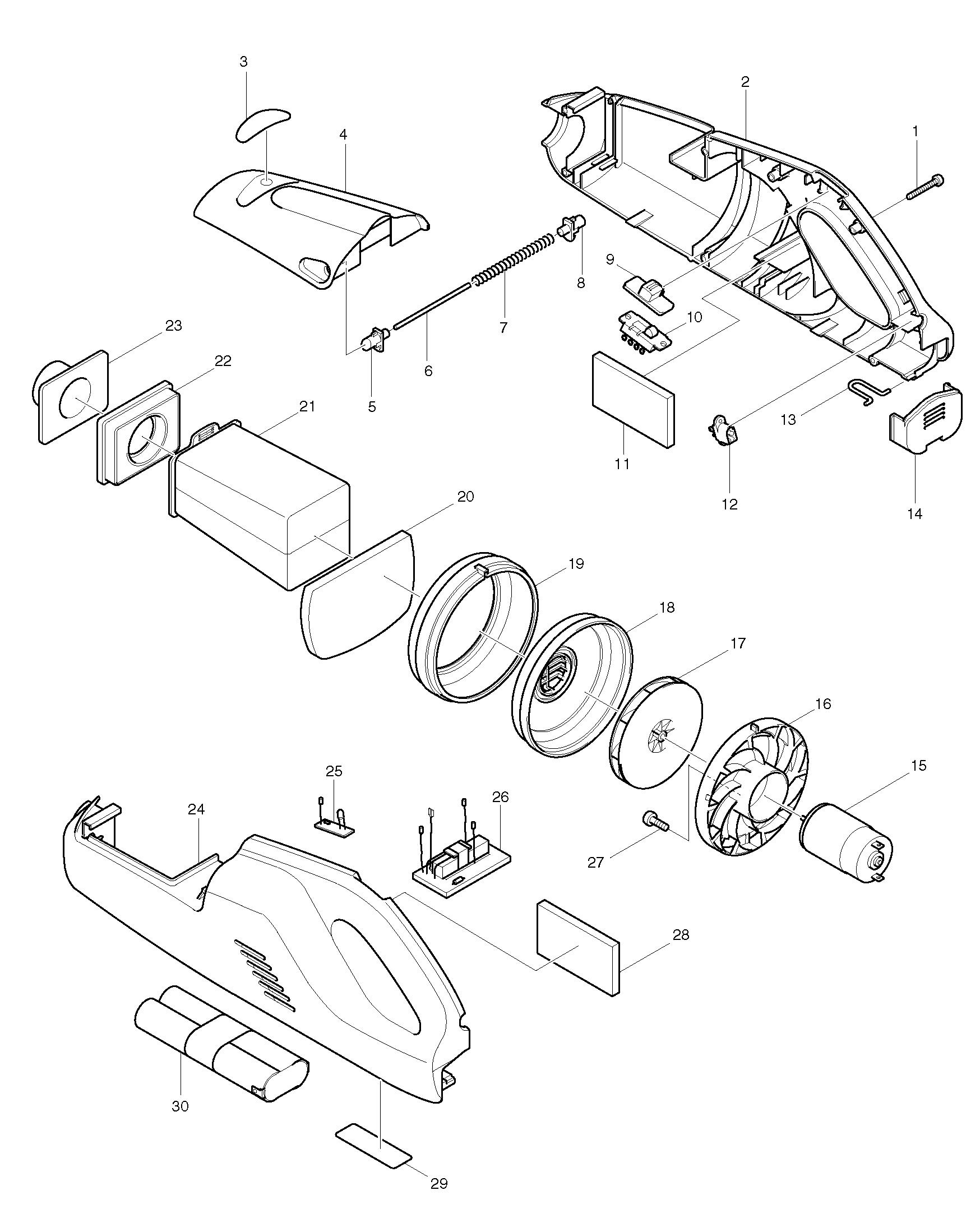

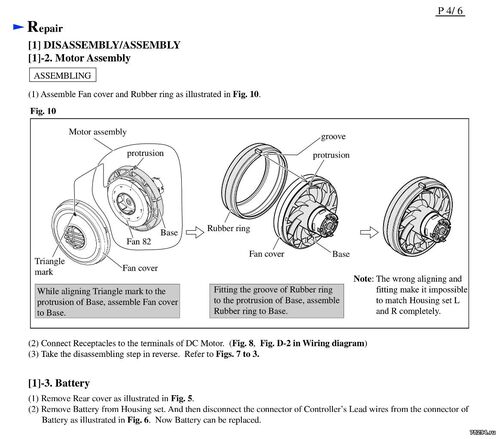

1 Самонарез.винт зажимной PT3X16 8 266130-9
2 Корпус 1 188740-1
3 Линза 1 450522-4
5 Этикетка с эмблемой Макита(new) 1 890068-2
5 Этикетка с эмблемой Макита(верс1) 1 819309-7
10 Сальник 1 424093-7
11 Рычаг выключателя 1 416027-4
13 Вход питания 1 655414-4
14 Выключатель 1 650572-1
15 Губчатая прокладка 1 424097-9
16 Подвесной кронштейн 1 324885-3
17 Крышка корпуса 1 451399-0
18 Двигатель 1 629849-5
19 Основание(new) 1 452455-9
19 Основание(верс1) 1 451373-8
20 Крыльчатка 82 1 240102-2
21 деталь 1 416030-5
22 Резиновое кольцо для CL100D(new) 1 424320-2
22 Резиновое кольцо(верс1) 1 421554-8
23 SUPONGE SHEET 76-110(new) 1 424804-0
23 Губчат. прокладка 70-106 4073D(верс1) 1 423287-1
24 Винт 2 265199-0
25 Пылесборник 1 166084-9
26 Опорный клапан(new) 1 141088-2
26 Опорный клапан(верс1) 1 158743-9
27 Прокладка 1 424094-5
28 Вход питания 1 451400-1
29 Губчатая прокладка 1 424097-9

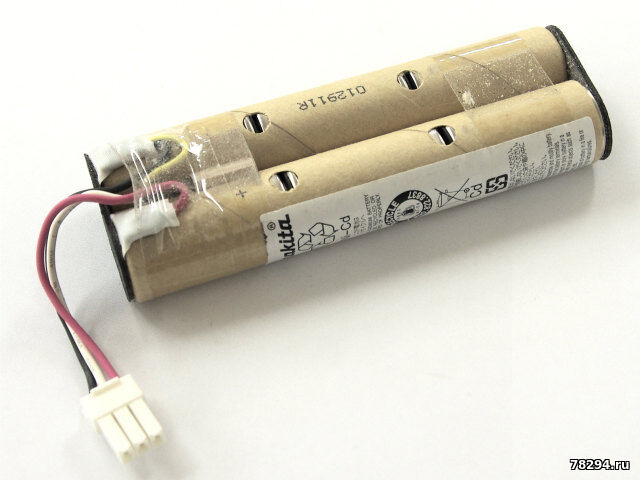

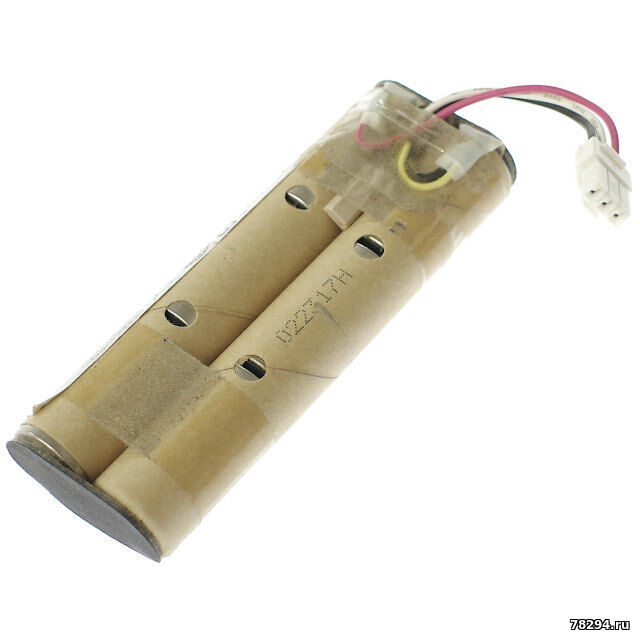

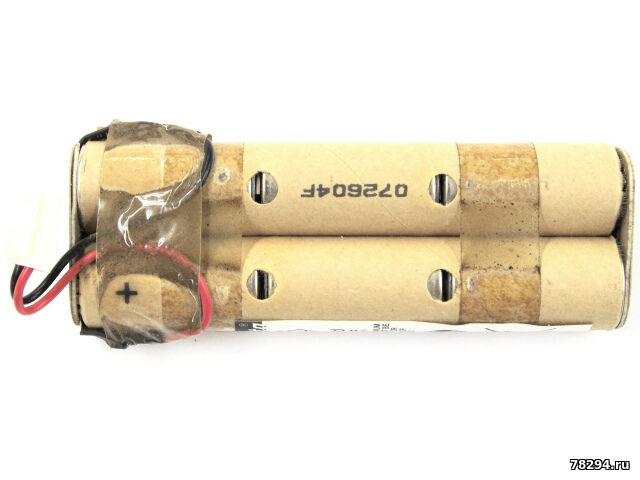

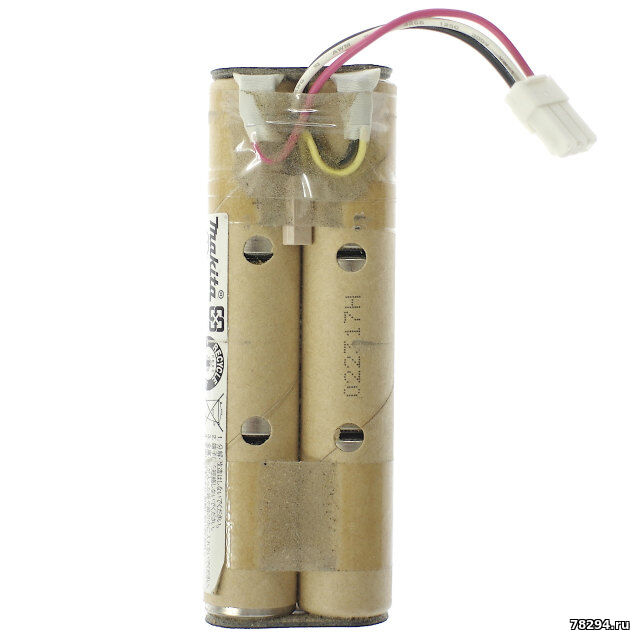

30 Аккумулятор 1 678150-5
31 Маркировочная табличка 4076D 1 865235-8
32 Корпус 1 188740-1
1001 Насадка для BCL140 1 122859-6
1002 Бумажный фильтр 1 194566-1
1003 Насадка для пылесоса CL100D 1 451243-1
1004 Насадка для пылесоса CL070D 1 451244-9
1005 Насадка для пылесоса CL070D 1 451245-7

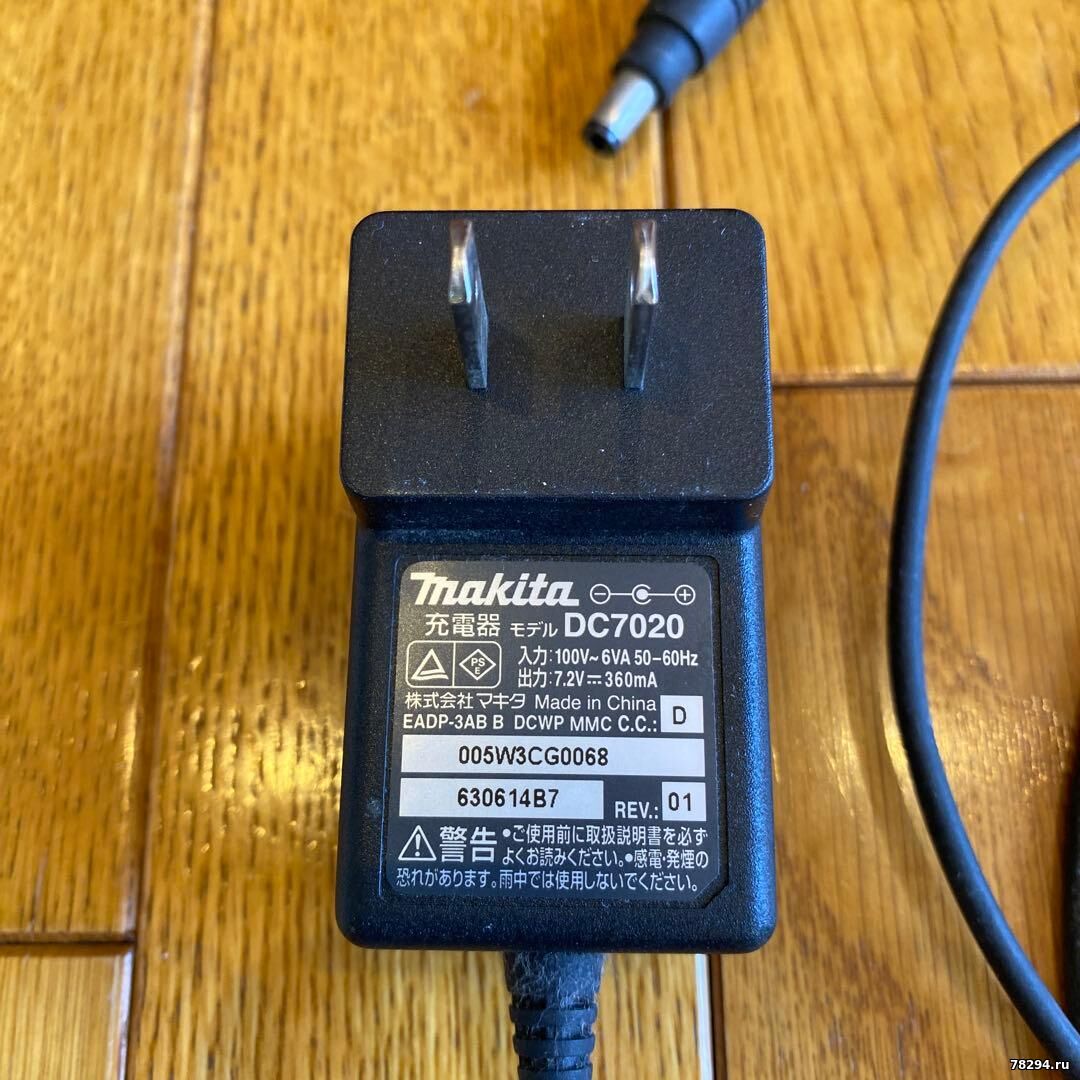

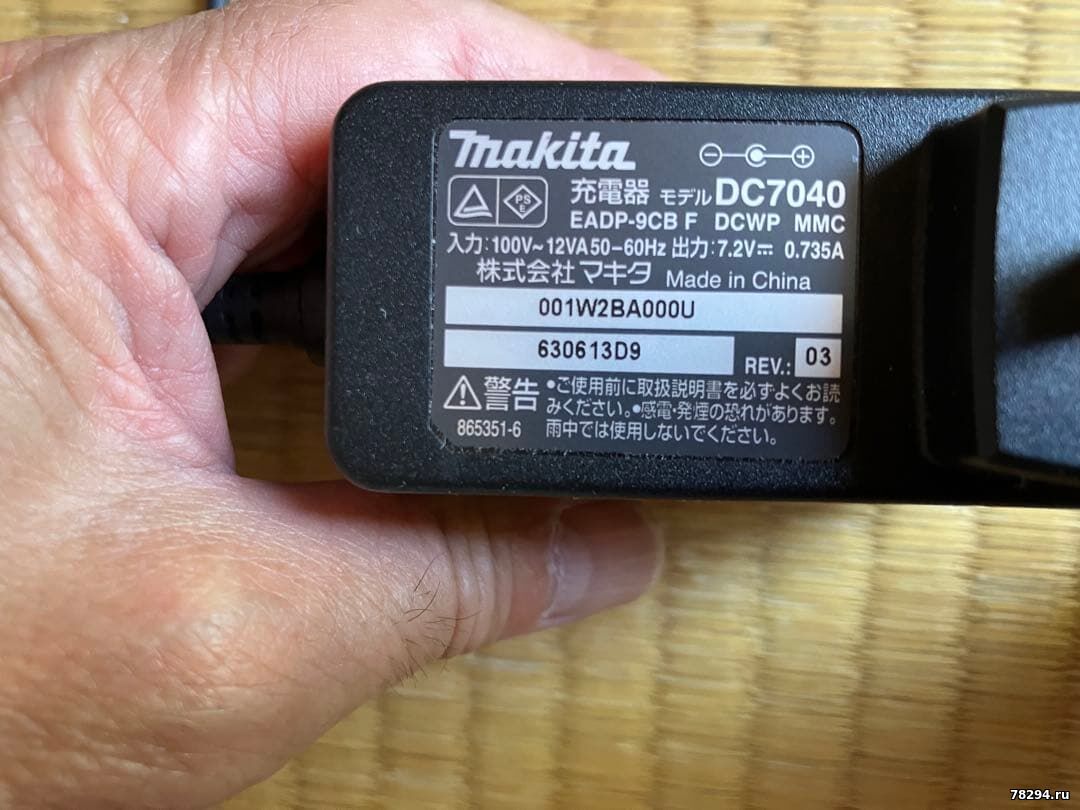

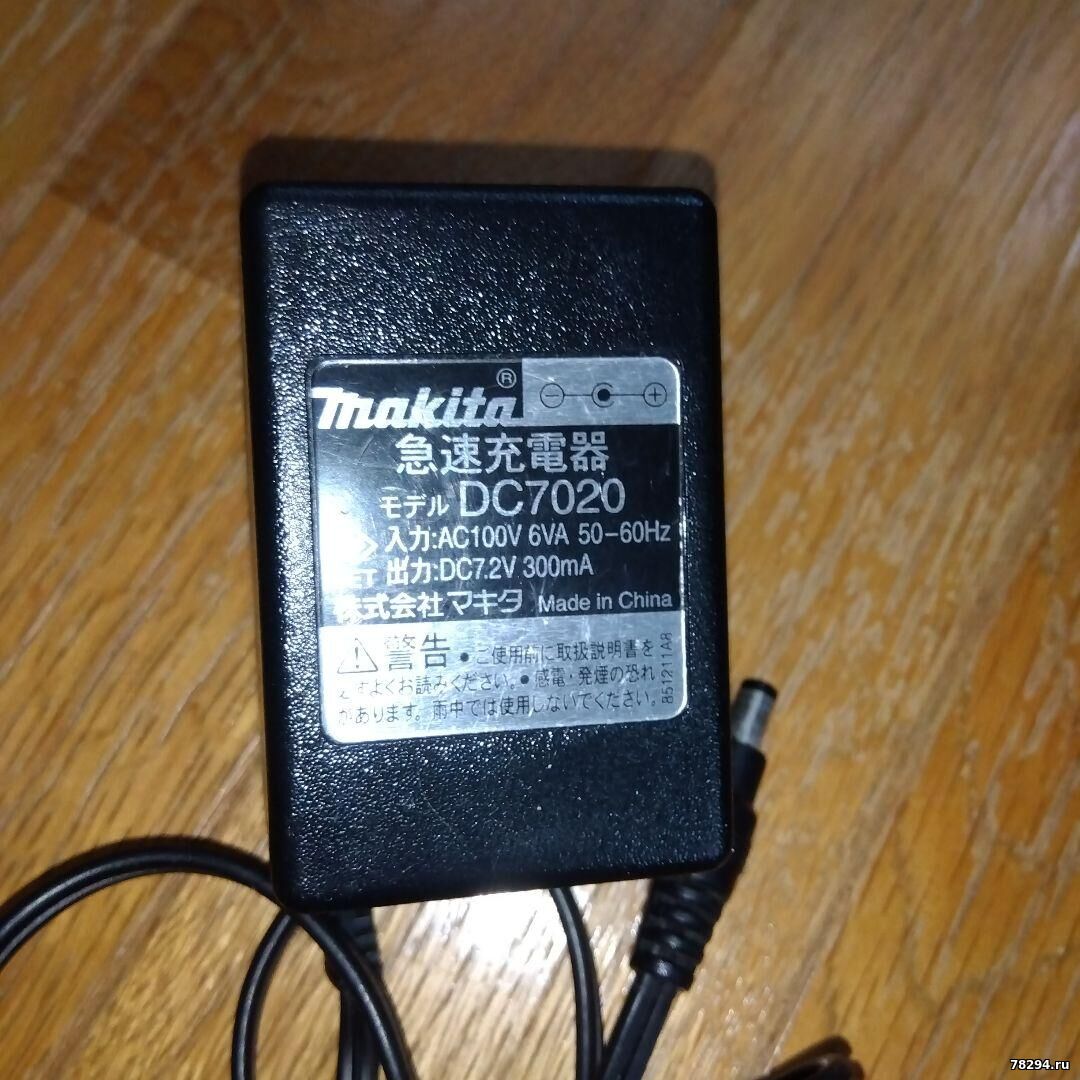

1006 DC7021 QUICK CHARGER 1 ***DC7021
12 CONTROLLER(new) 1 620302-4
12 Контроллер для 4075D(верс1) 1 631812-6
33 Двигатель в сборе(new) 1 125866-8
33 Двигатель в сборе(верс1) 1 125509-2
4 Передняя крышка(new) 1 187197-3
4 Передняя крышка в сборе(верс1) 1 188739-6
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 18:47 | Сообщение # 6
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

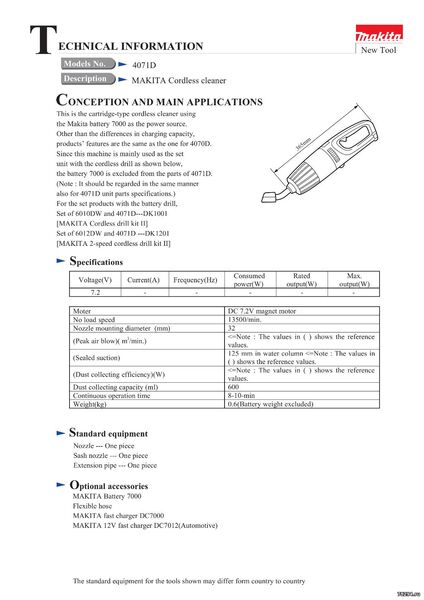

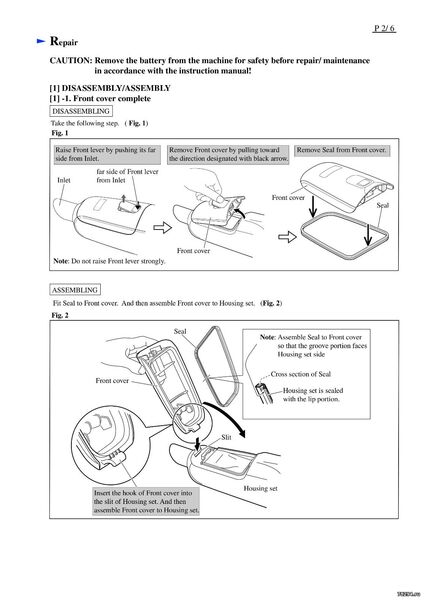

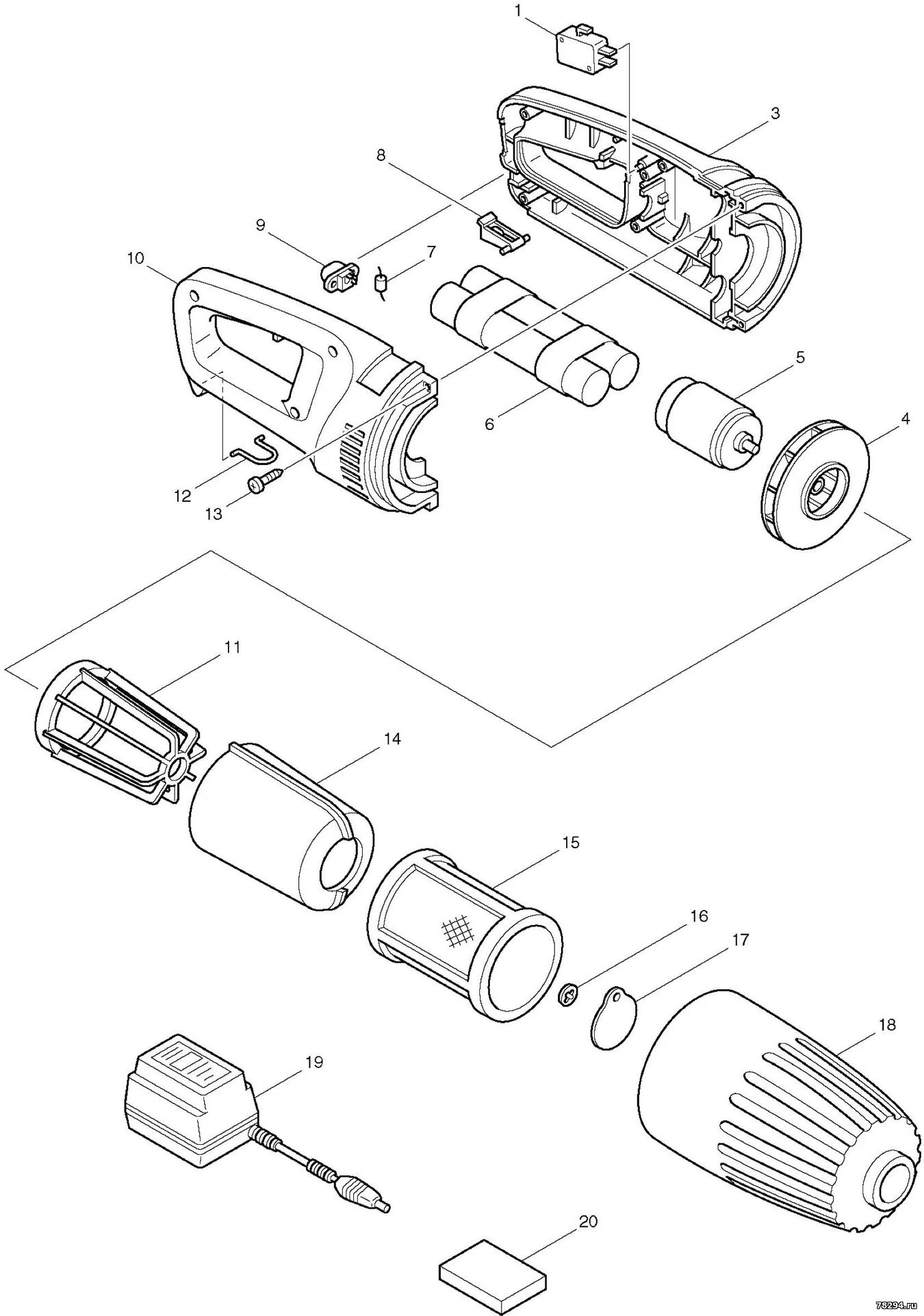

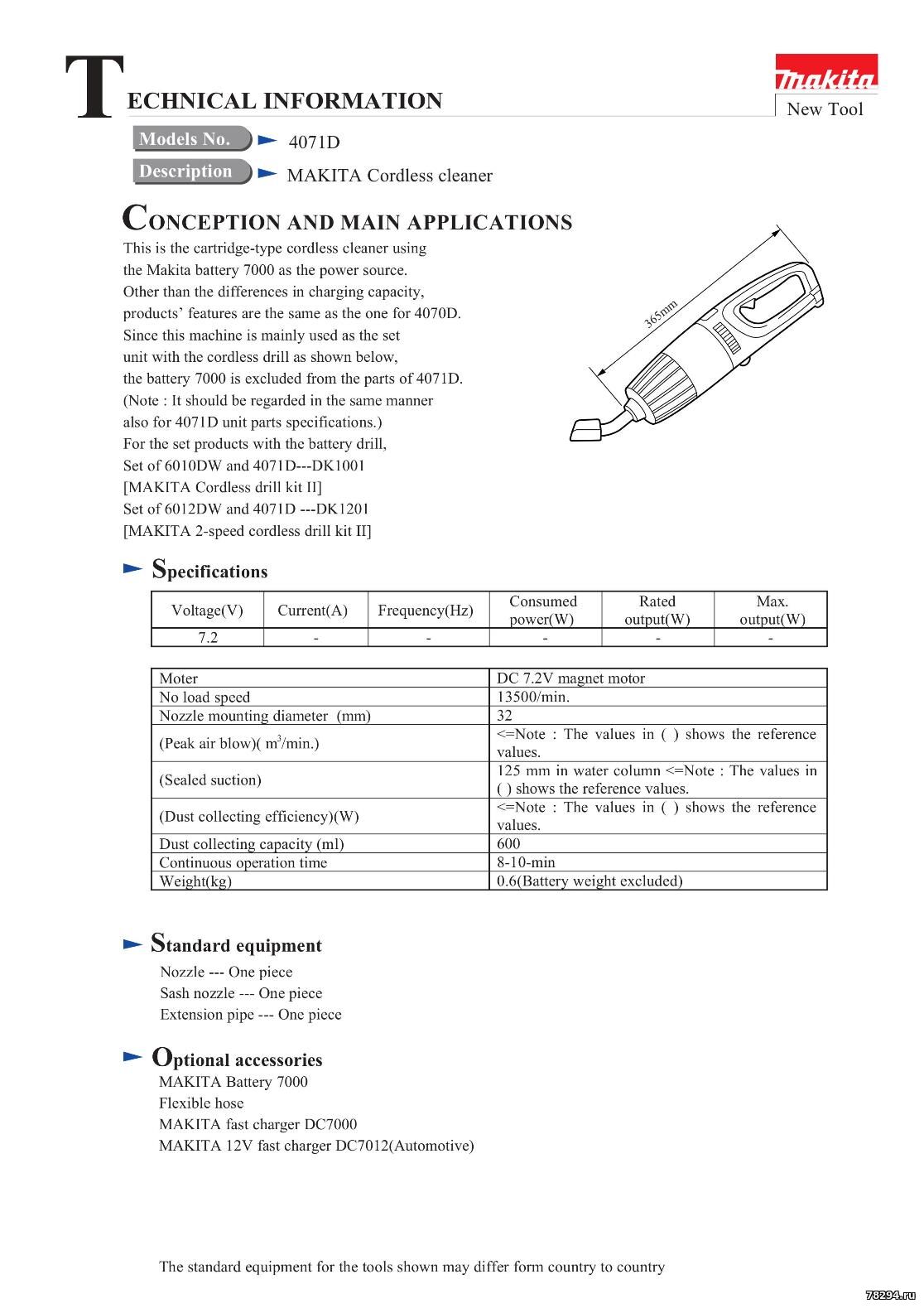

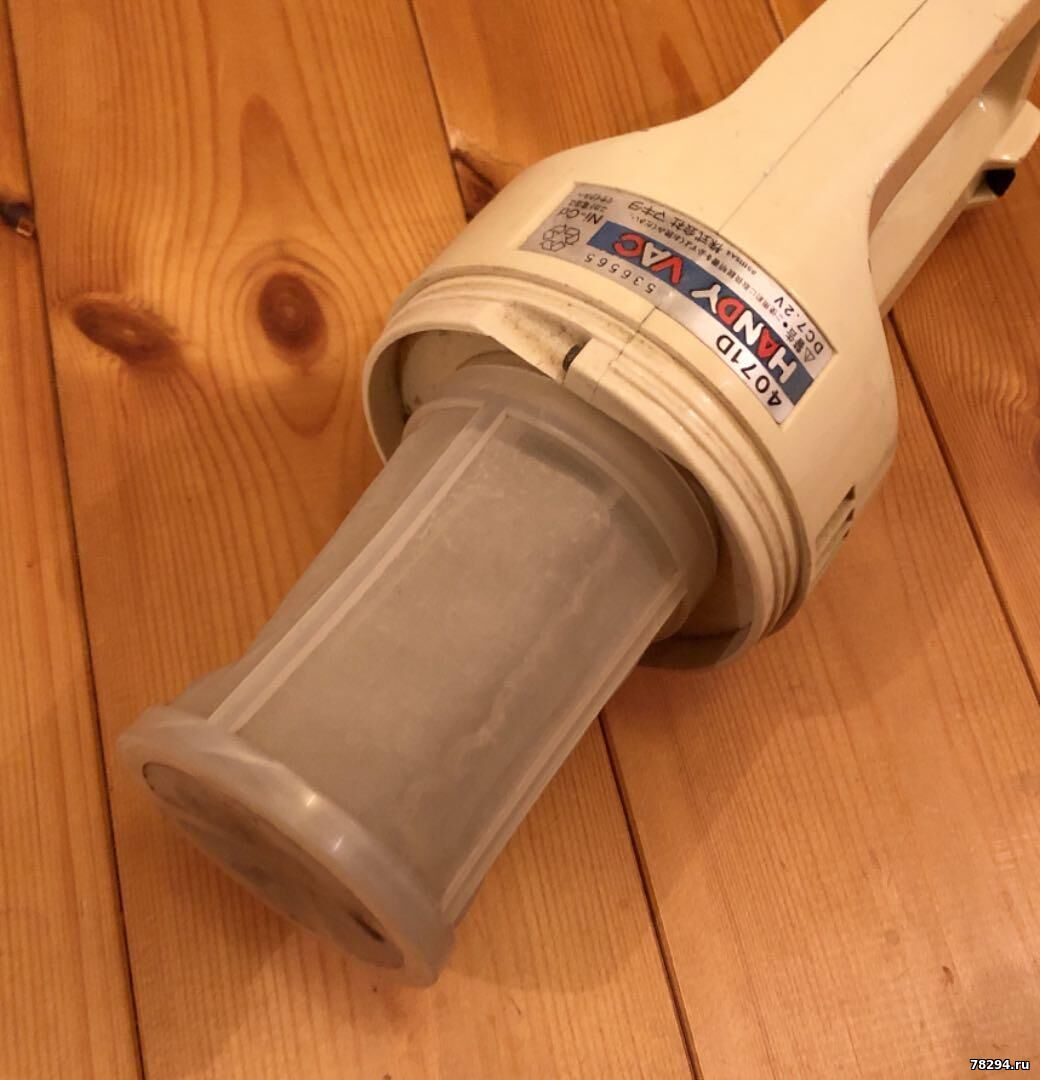

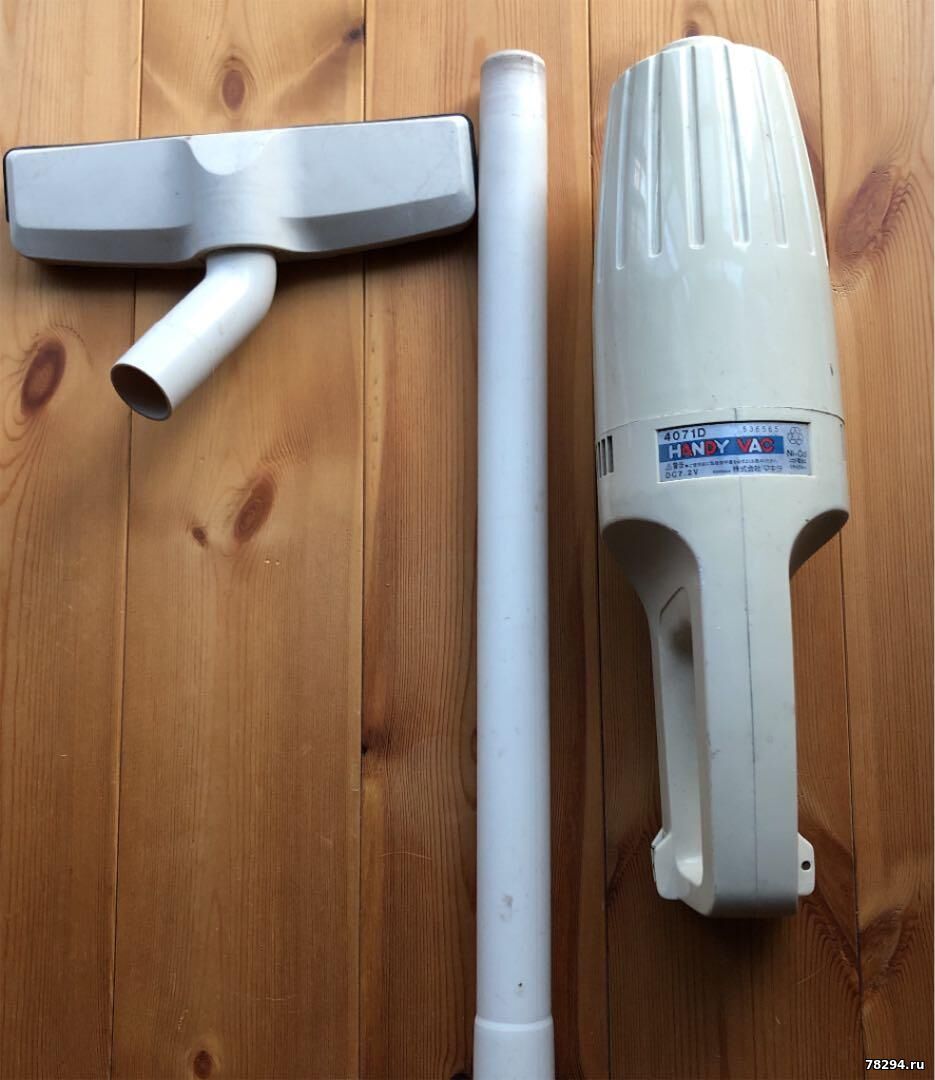

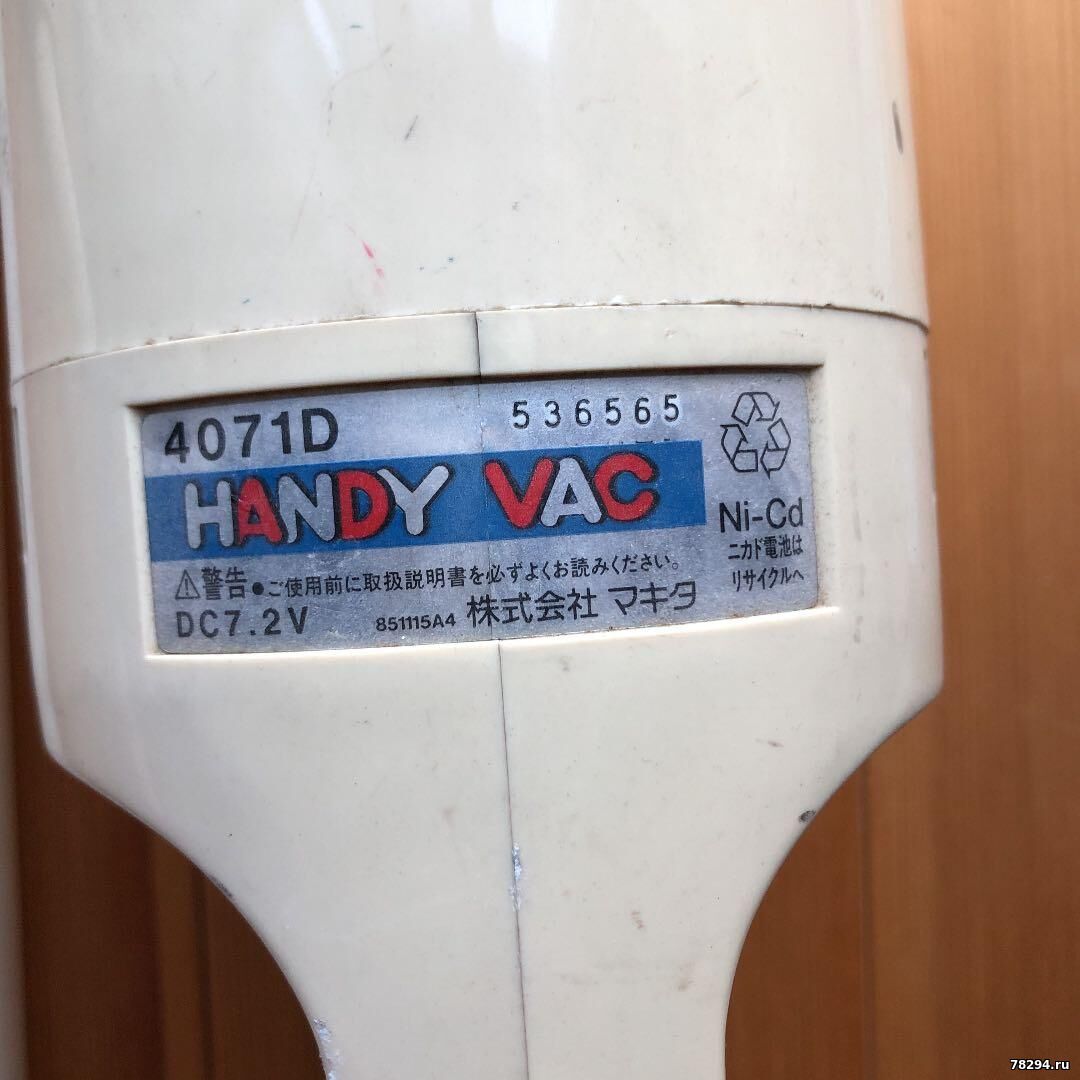

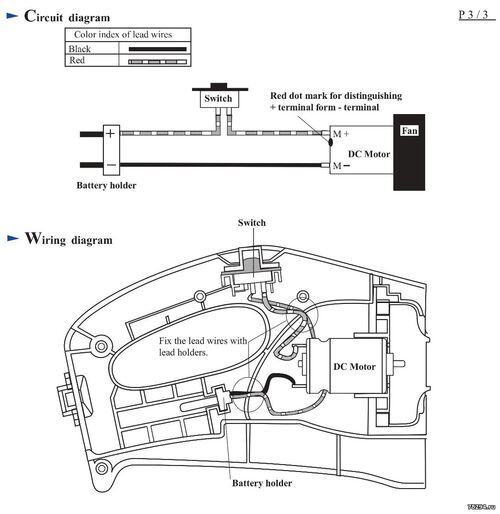

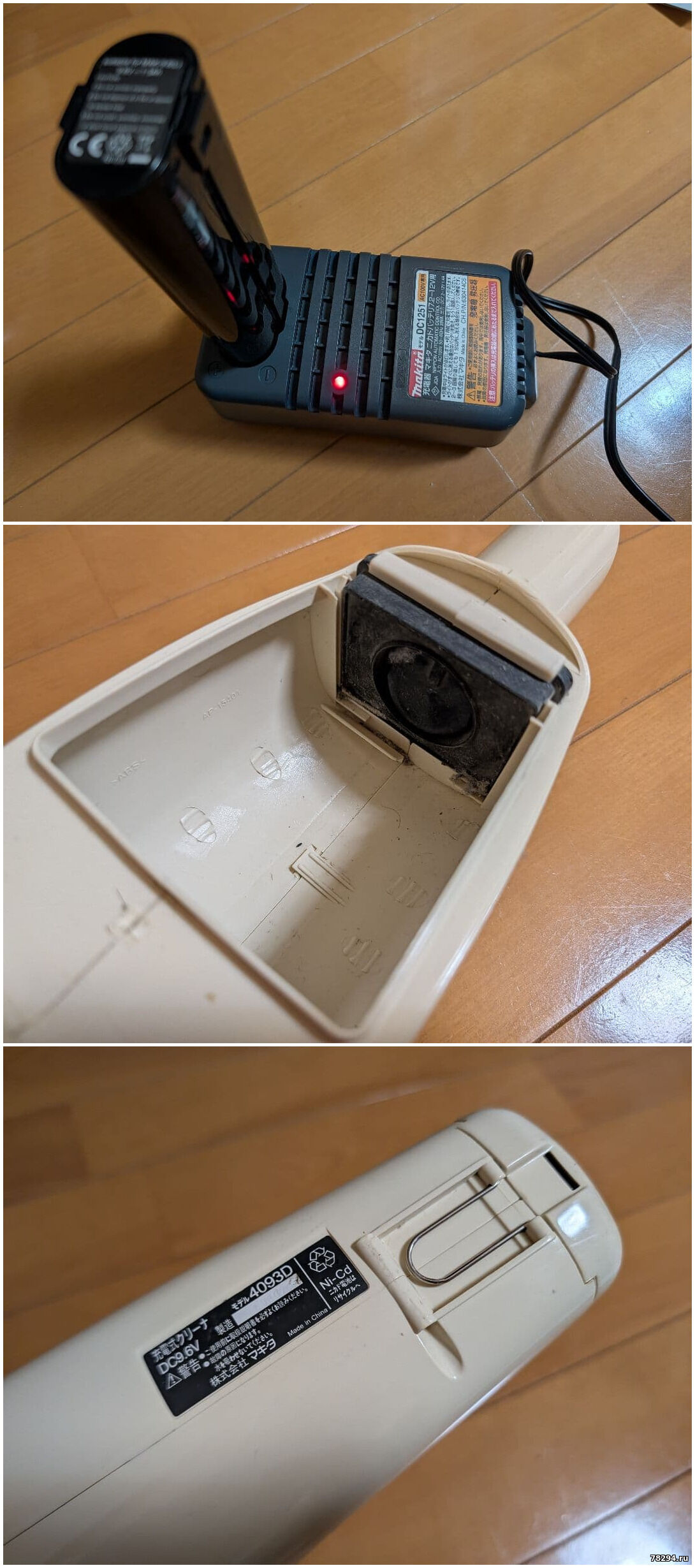

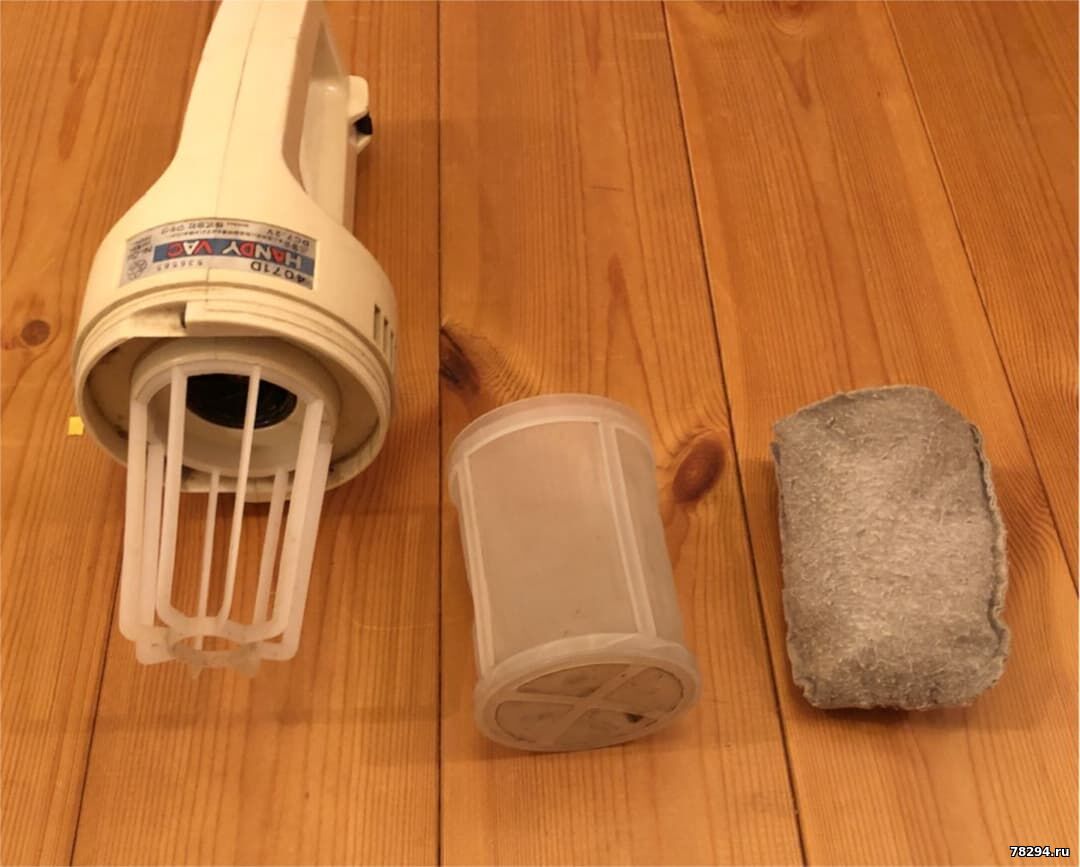

Makita 4071D (Handy Vac) — Первая базовая модель. Старт всей линейки легких
аккумуляторных пылесосов на съемных батареях-карандашах 7,2в.
1 651944-3 Выключатель PMC-1115-13
2 857658-4 NAME PLATE 4071D
3 181727-2 Корпус к 4071D
4 241826-3 Крыльчатка 80 для 4070DW/4071D
5 629776-6 Двигатель
6 643909-9 Контактный разъем для 1050D/
7 410236-7 Рычаг выключателя
8 410237-5 Опора BCL180
9 281206-1 Подвесной кронштейн
10 265837-4 + TAPPING SCREW 3X20
11 443060-3 Фильтр для 4071D
12 410238-3 Предварительный фильтр
13 259015-6 Cтопорное кольцо CS-3
14 423039-0 деталь
15 134294-6 Корпус 4071D
16 181727-2 Корпус к 4071D
400 122234-6 Сопло в сб. 4070DW
401 411891-8 Насадка для UB1100
402 412040-0 Прямая трубка для 4071D
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 18:51 | Сообщение # 7
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

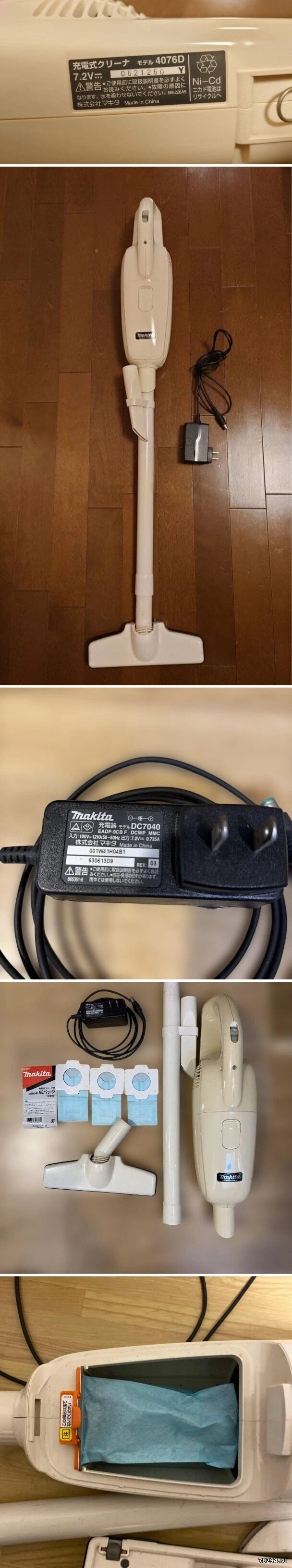

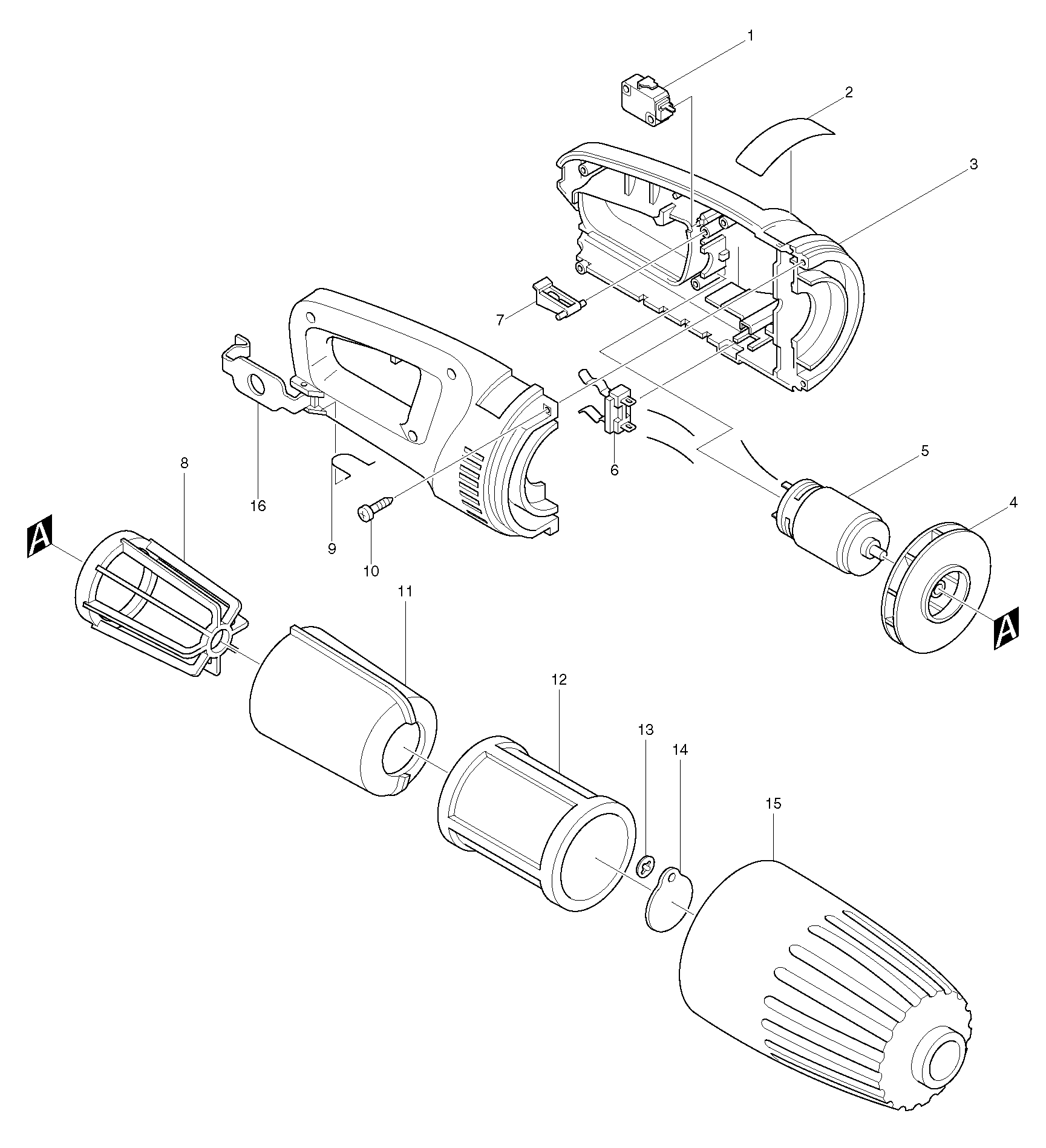

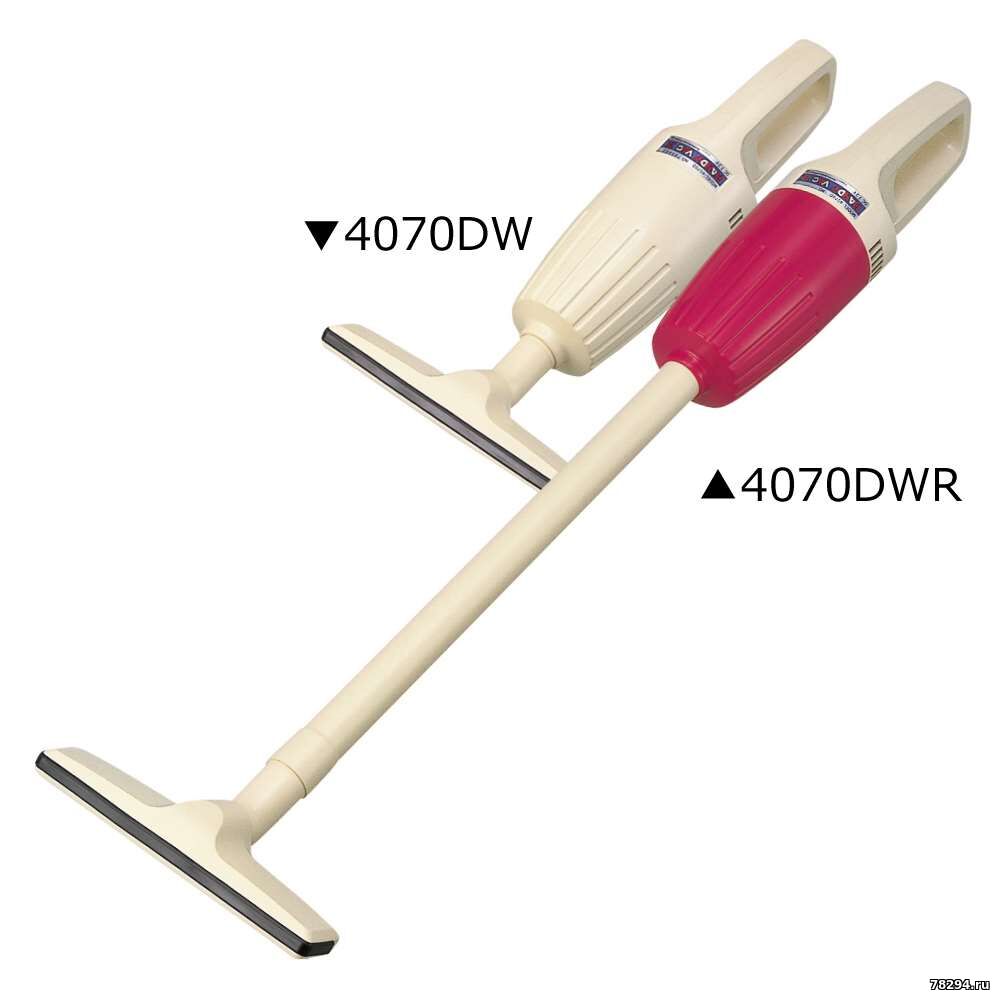

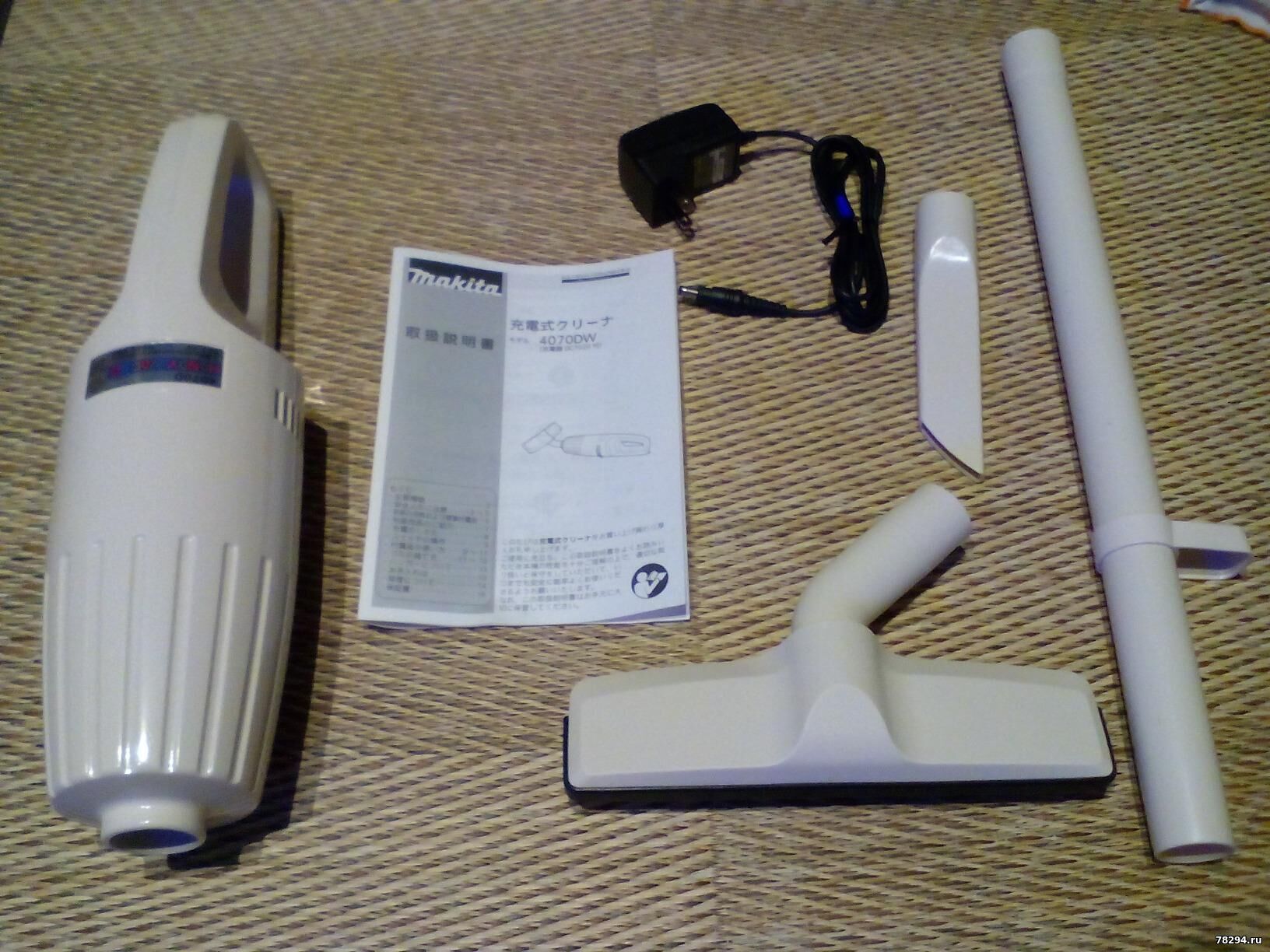

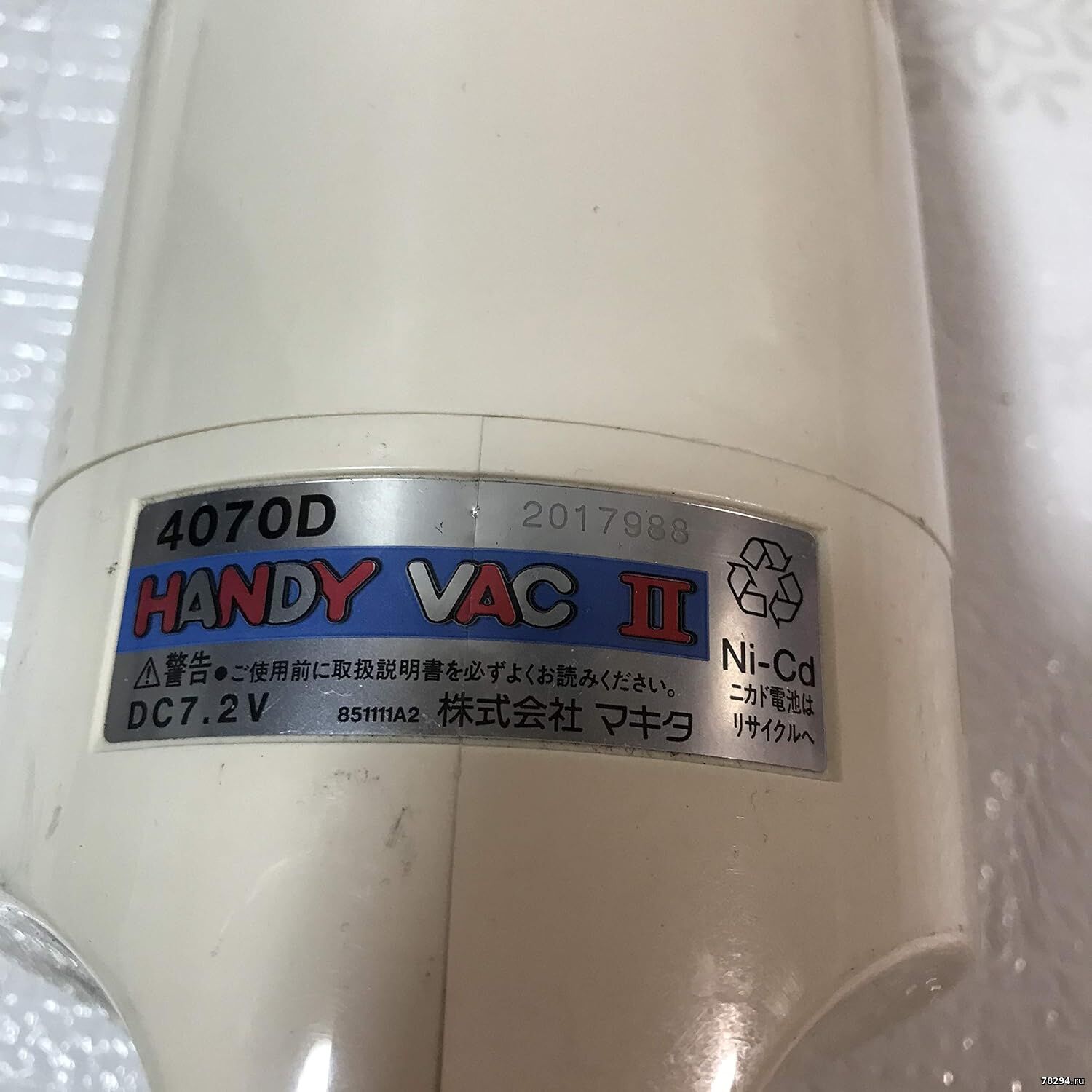

4070
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 18:53 | Сообщение # 9
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

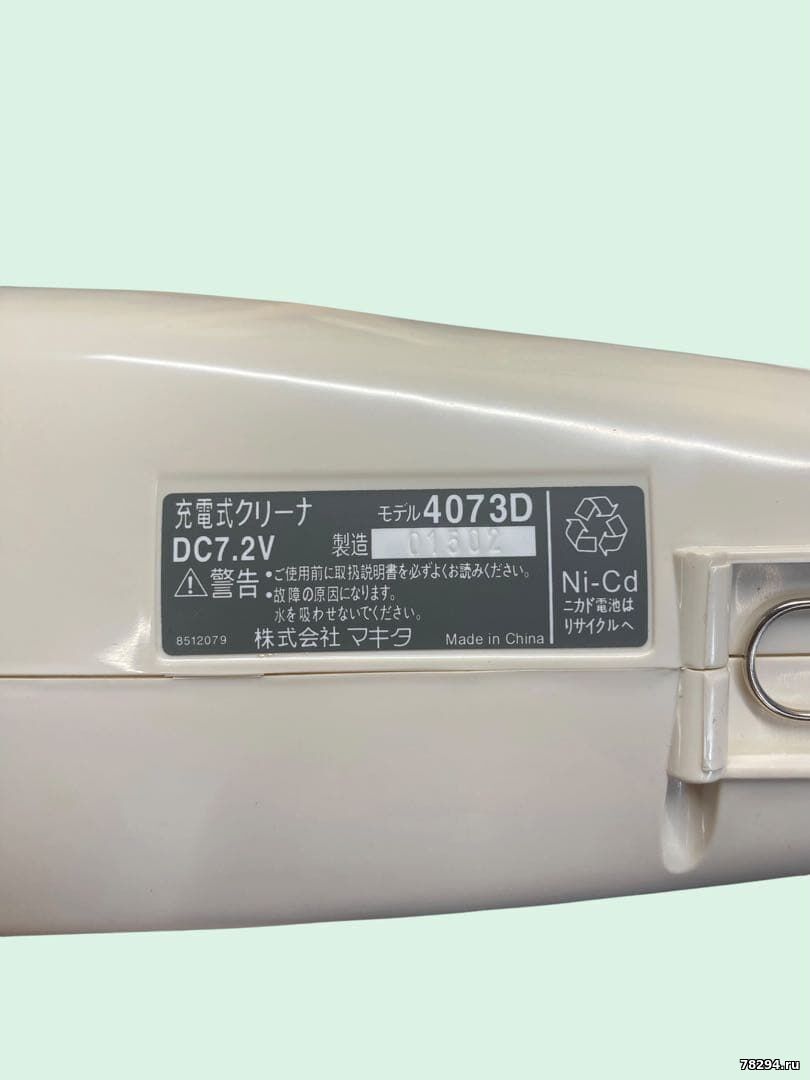

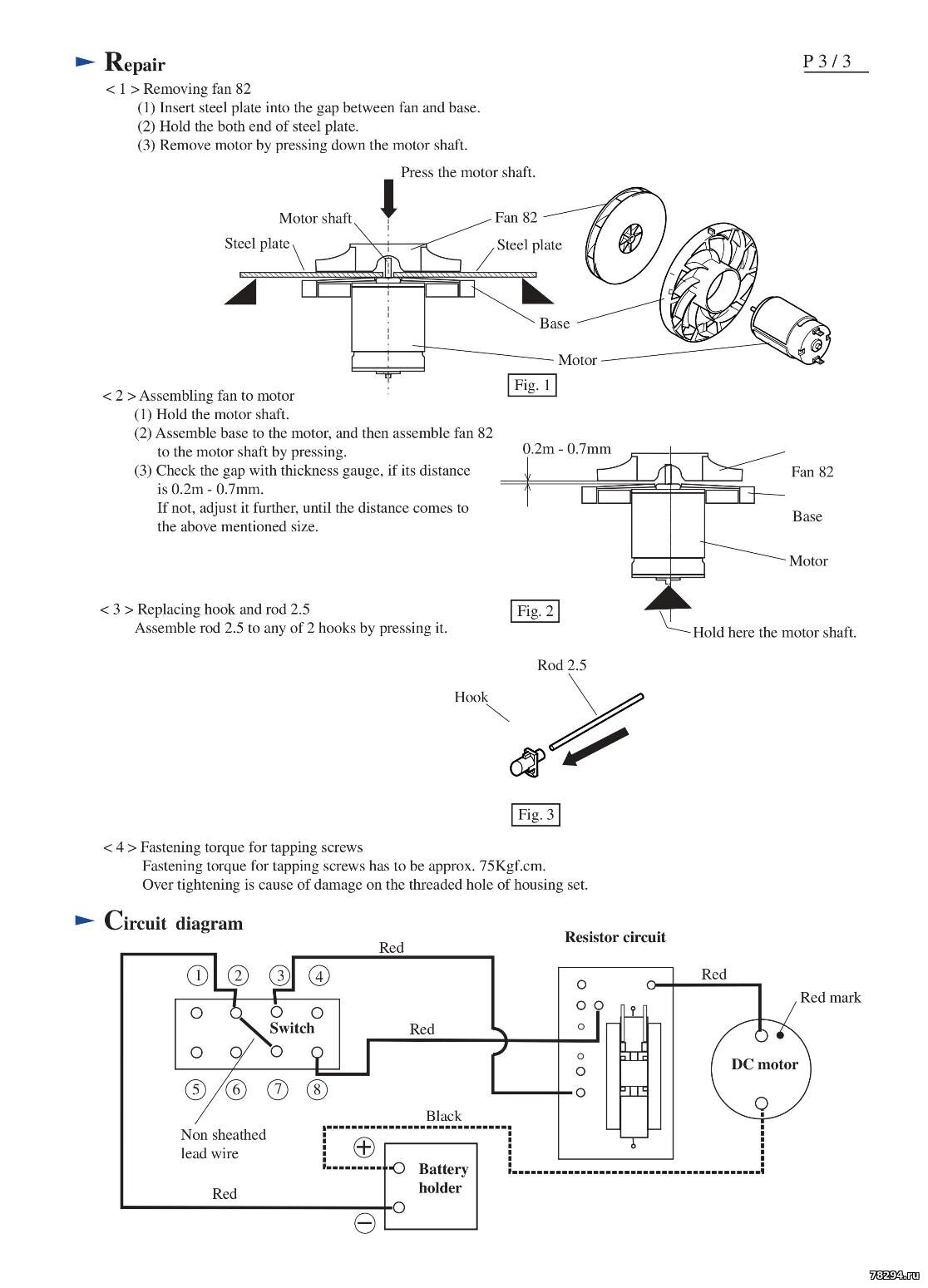

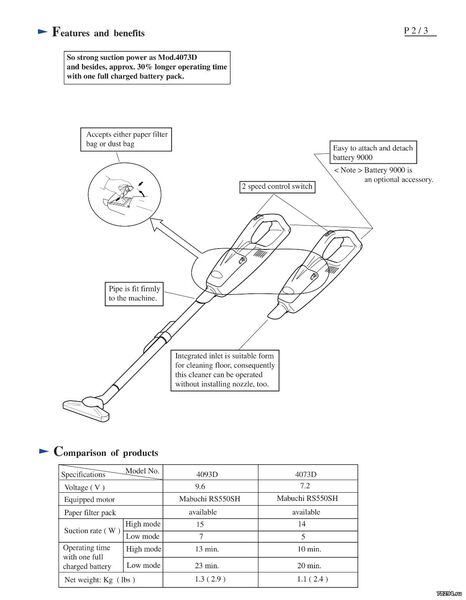

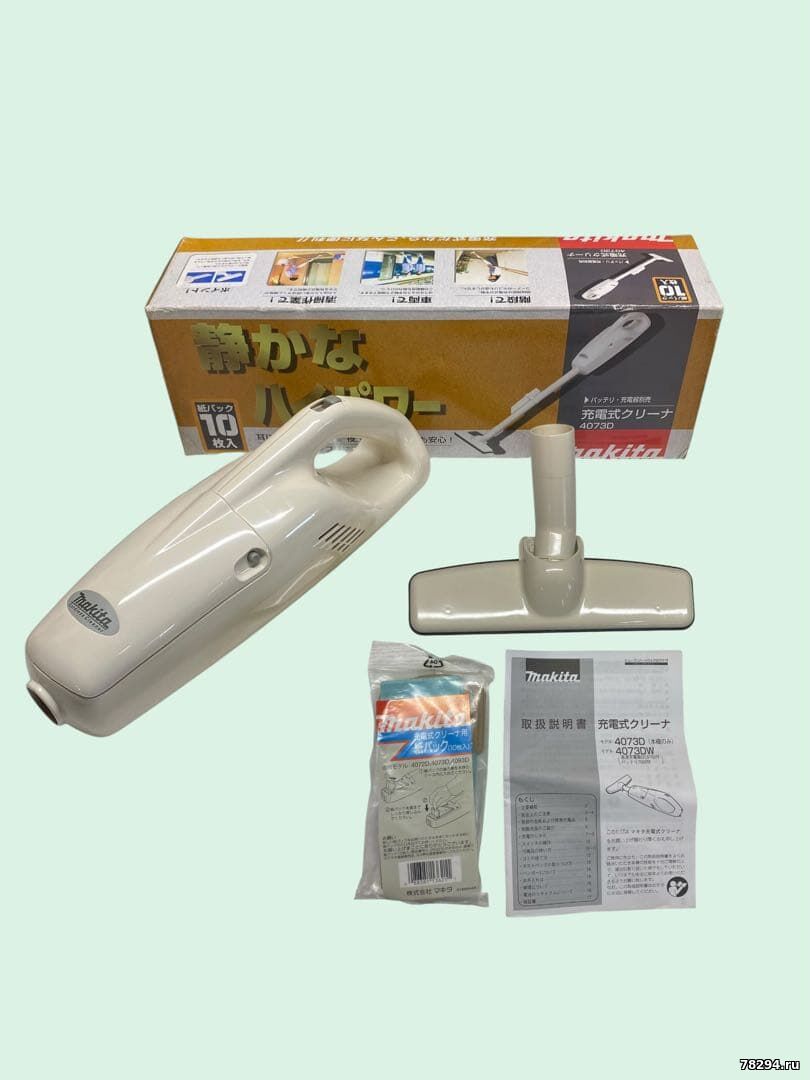

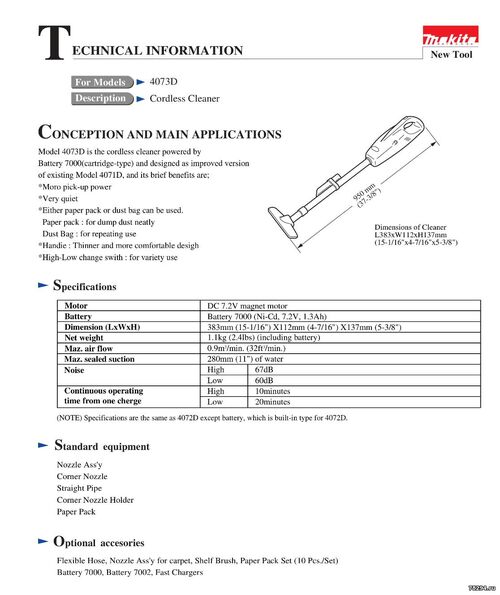

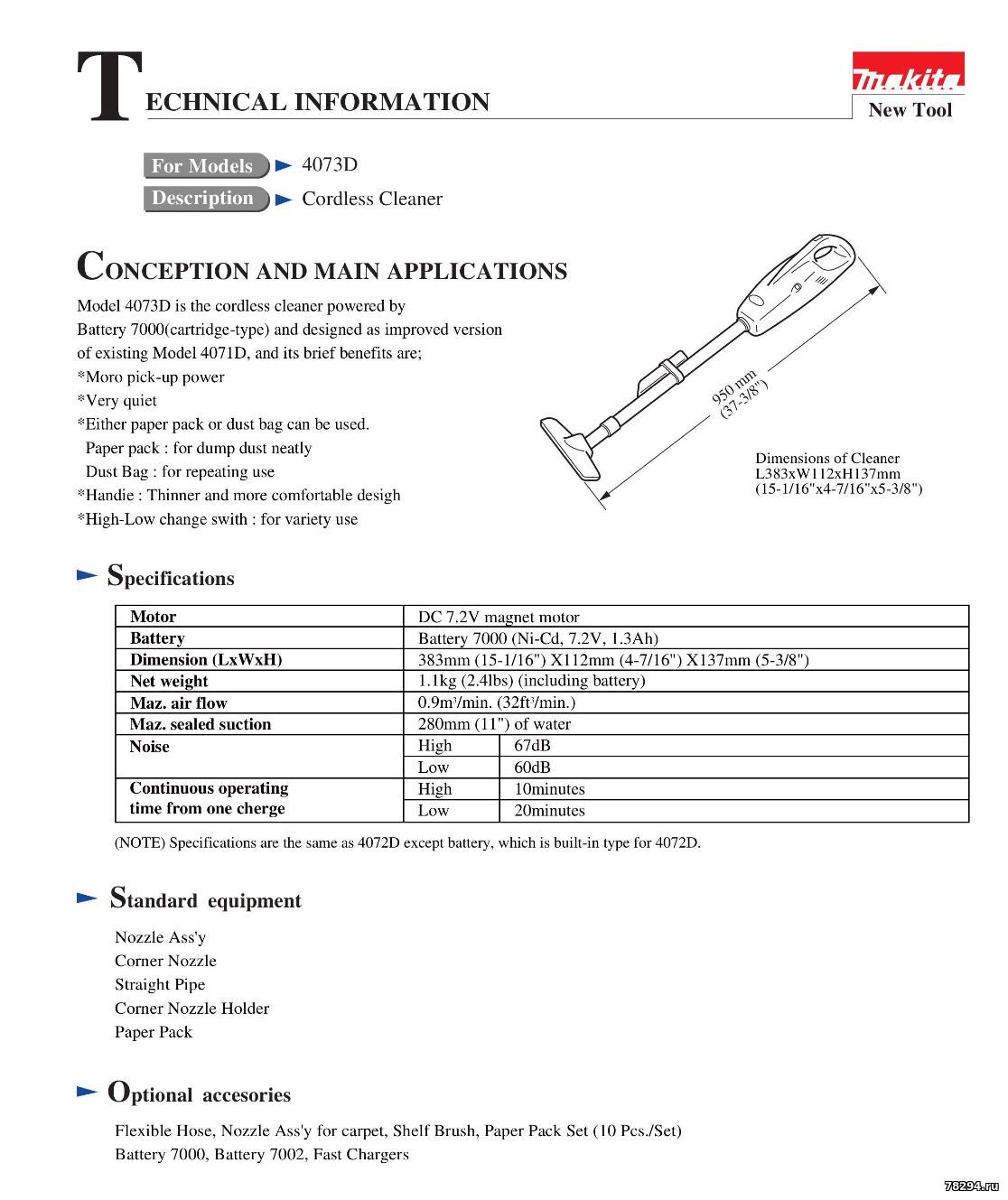

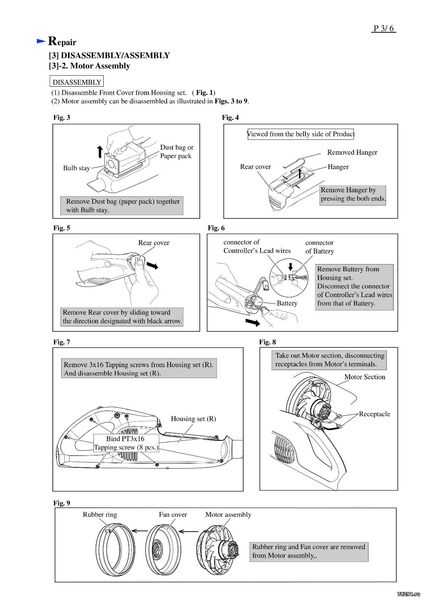

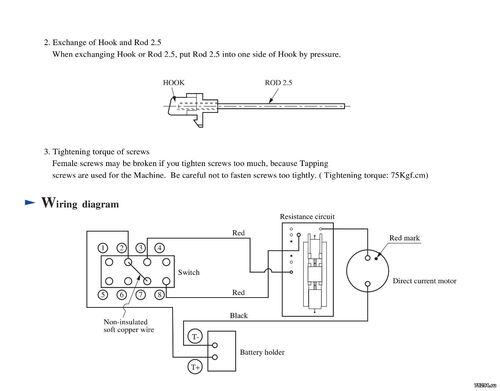

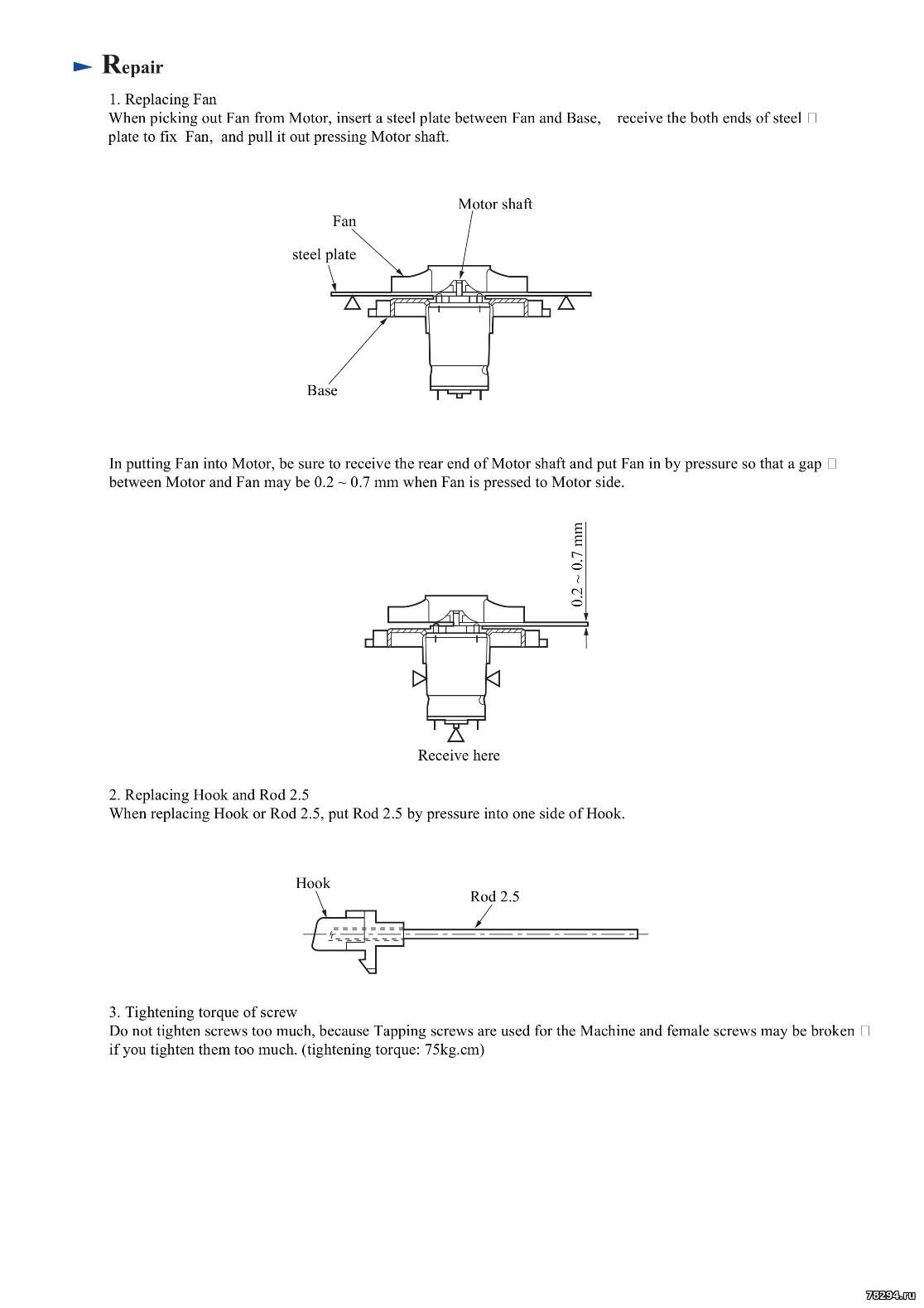

Makita 4073D — Модернизация модели 4071D. Получила те же самые улучшения
(тихий мотор, гибридный мешок, 2 скорости), но сохранила съемную кассетную батарею
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 18:54 | Сообщение # 10
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

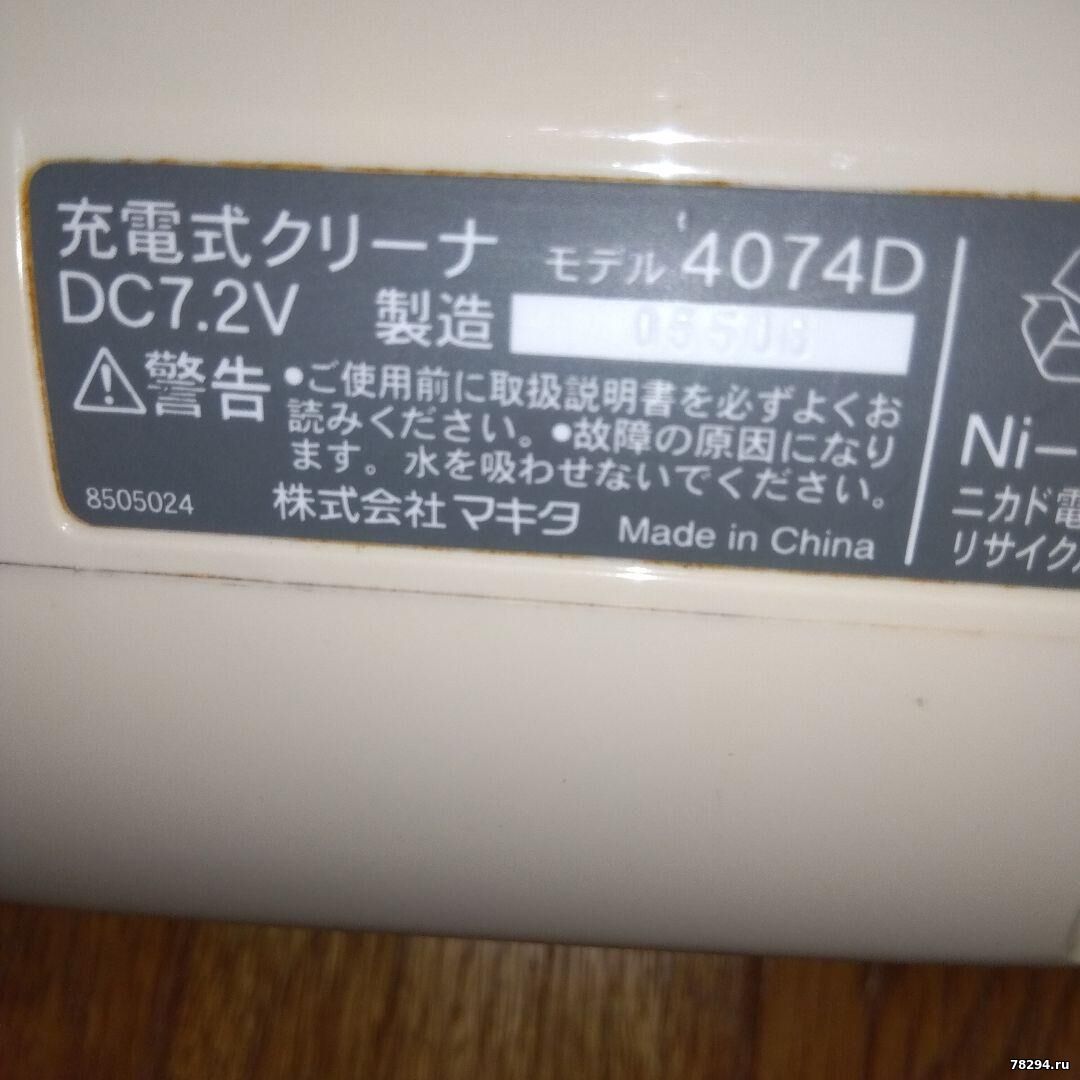

Makita 4074D — вышла как прямое обновление встроенной линейки (продолжение
4070D и 4072D). Пылесос сохранил базовый никель-кадмиевый (Ni-Cd)
аккумулятор, но впервые получил плату контроллера, защищающую ячейки от
критического разряда.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 18:54 | Сообщение # 11
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

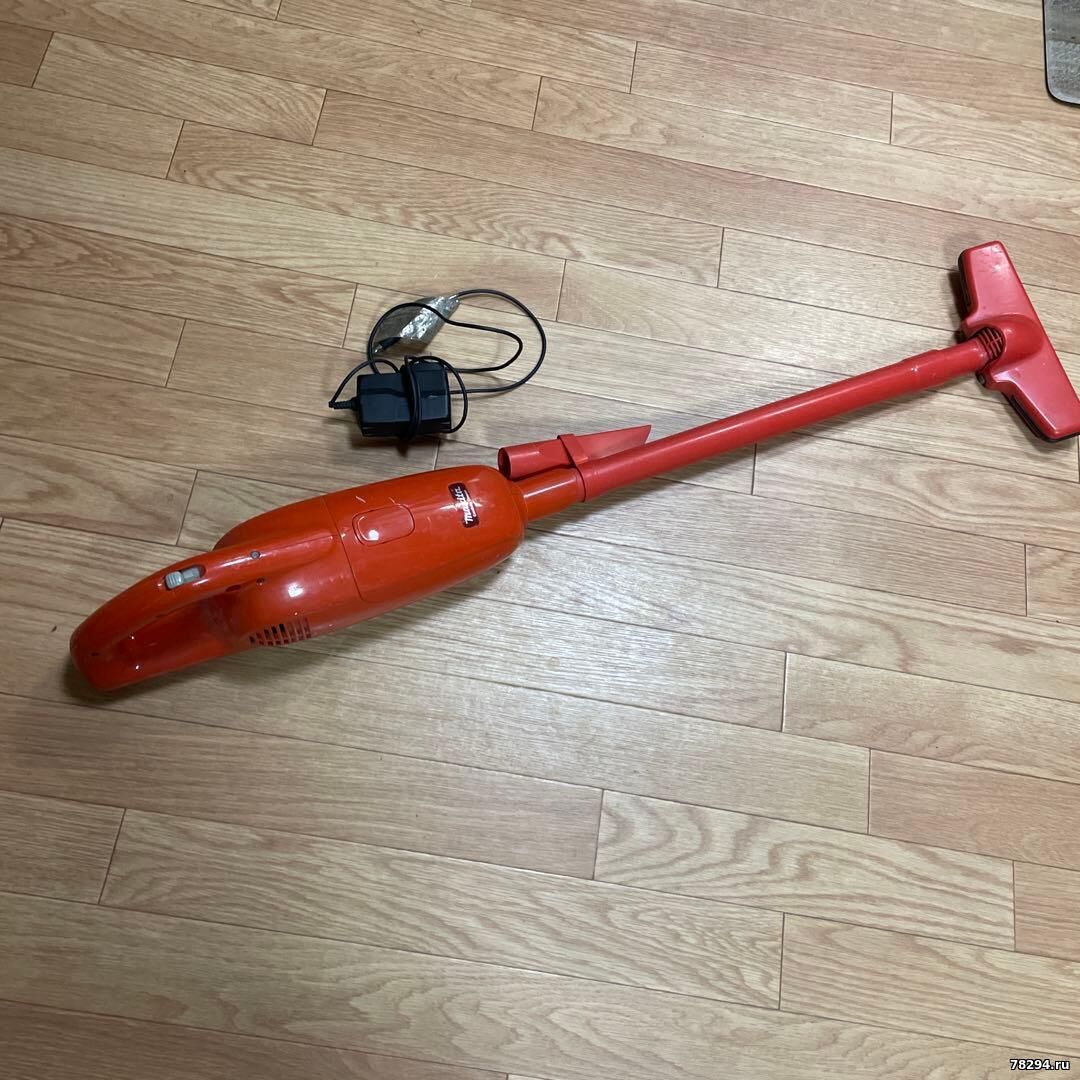

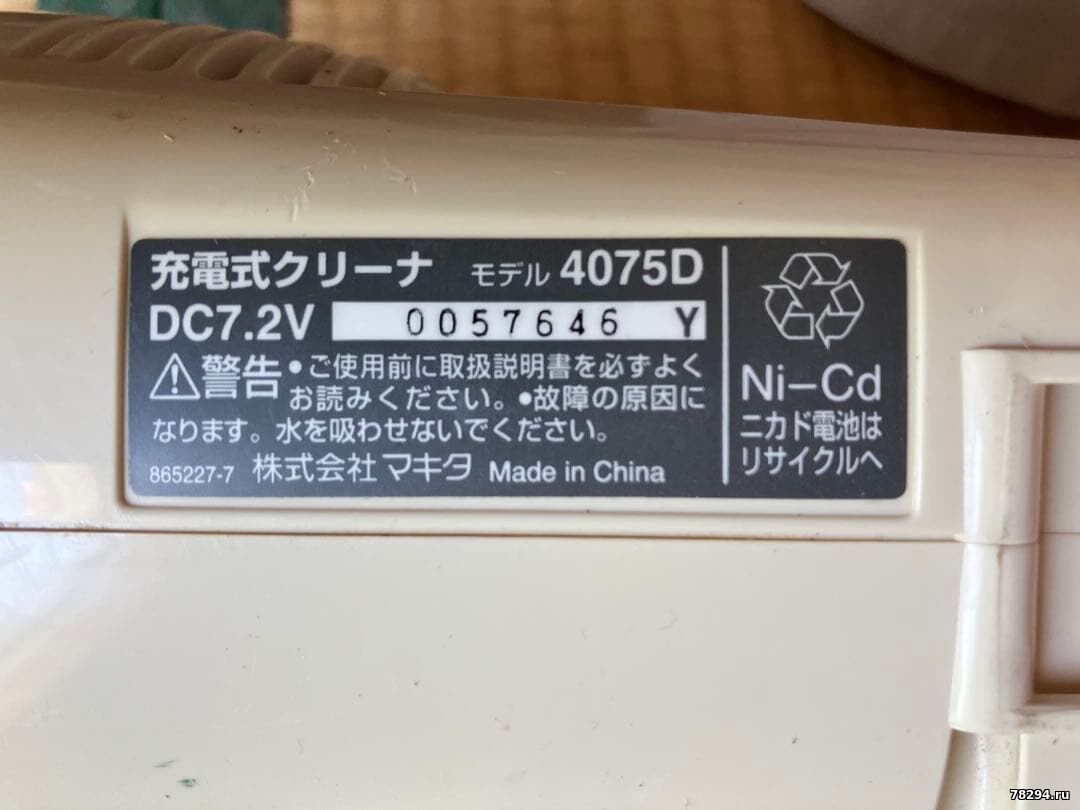

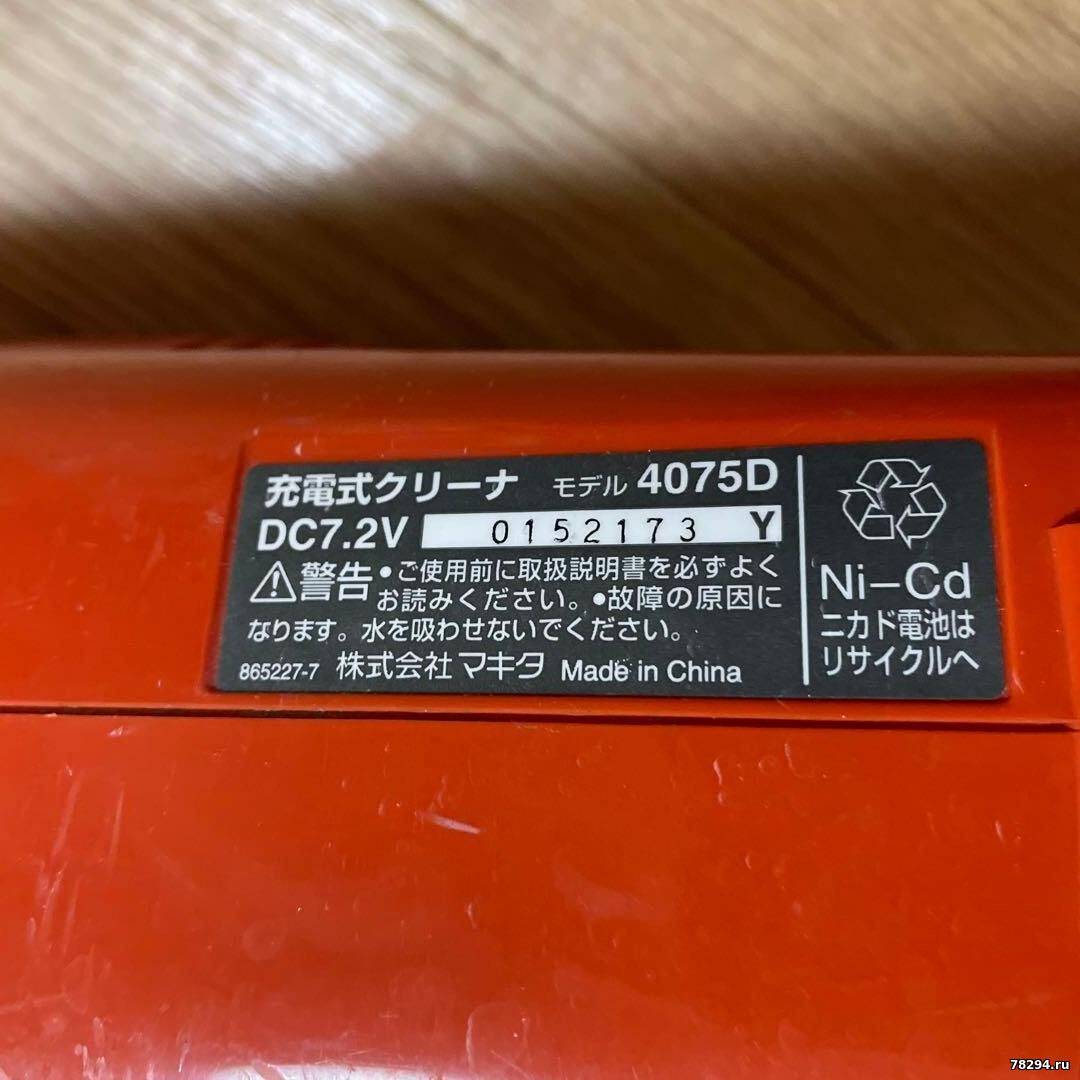

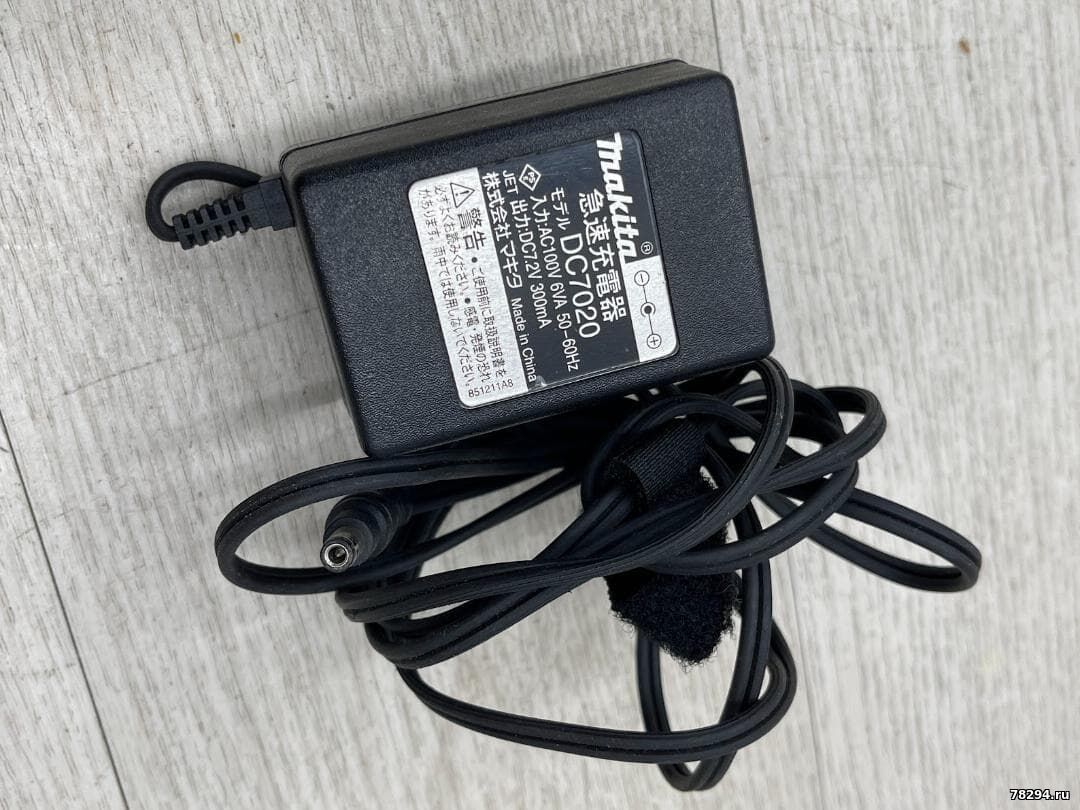

Makita 4075D (часто продавалась в комплектации 4075DW с блоком питания) —
финальная, самая совершенная модель этой серии. Именно в ней инженеры
Makita обновили внутренний аккумулятор до типа Ni-MH
(никель-металлогидридный). Это избавило пылесос от «эффекта памяти»
(когда емкость батареи падала, если ставить её на зарядку не до конца
разряженной) и ощутимо увеличило время работы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, Вчера, 18:55 | Сообщение # 12
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|
Makita 4046DW тоже самое что и модель Makita 4076D но для европейского рынка и отлтичалась комплектацией и зарядным устройством
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, Сегодня, 00:13 | Сообщение # 13
|
Администраторы
Anat78
Подполковник
- Сообщений:8379
- Репутация:69±
|

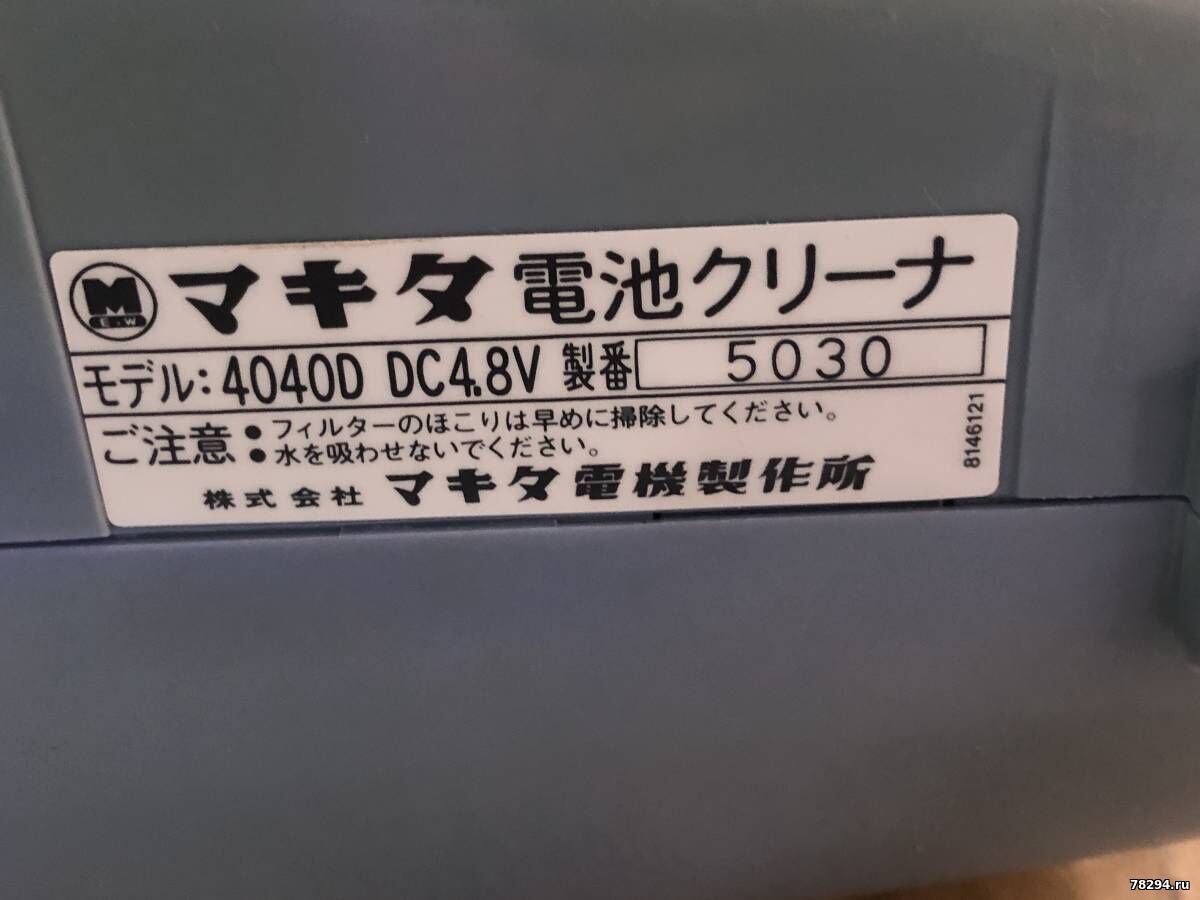

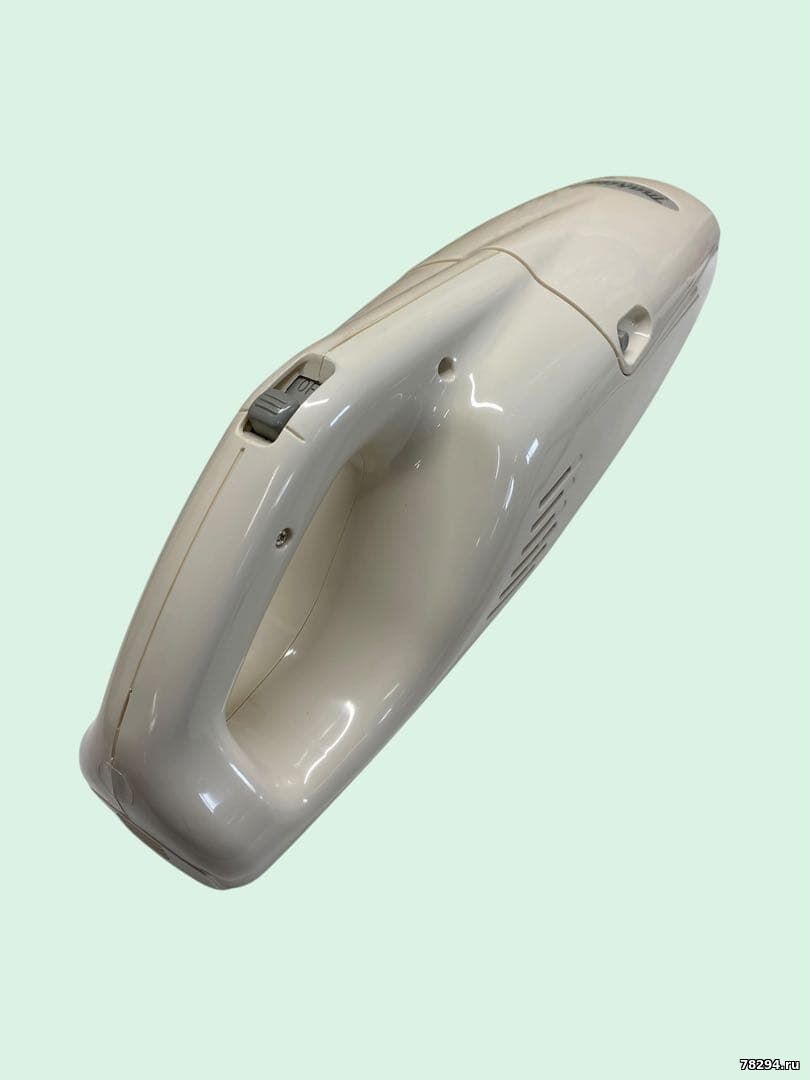

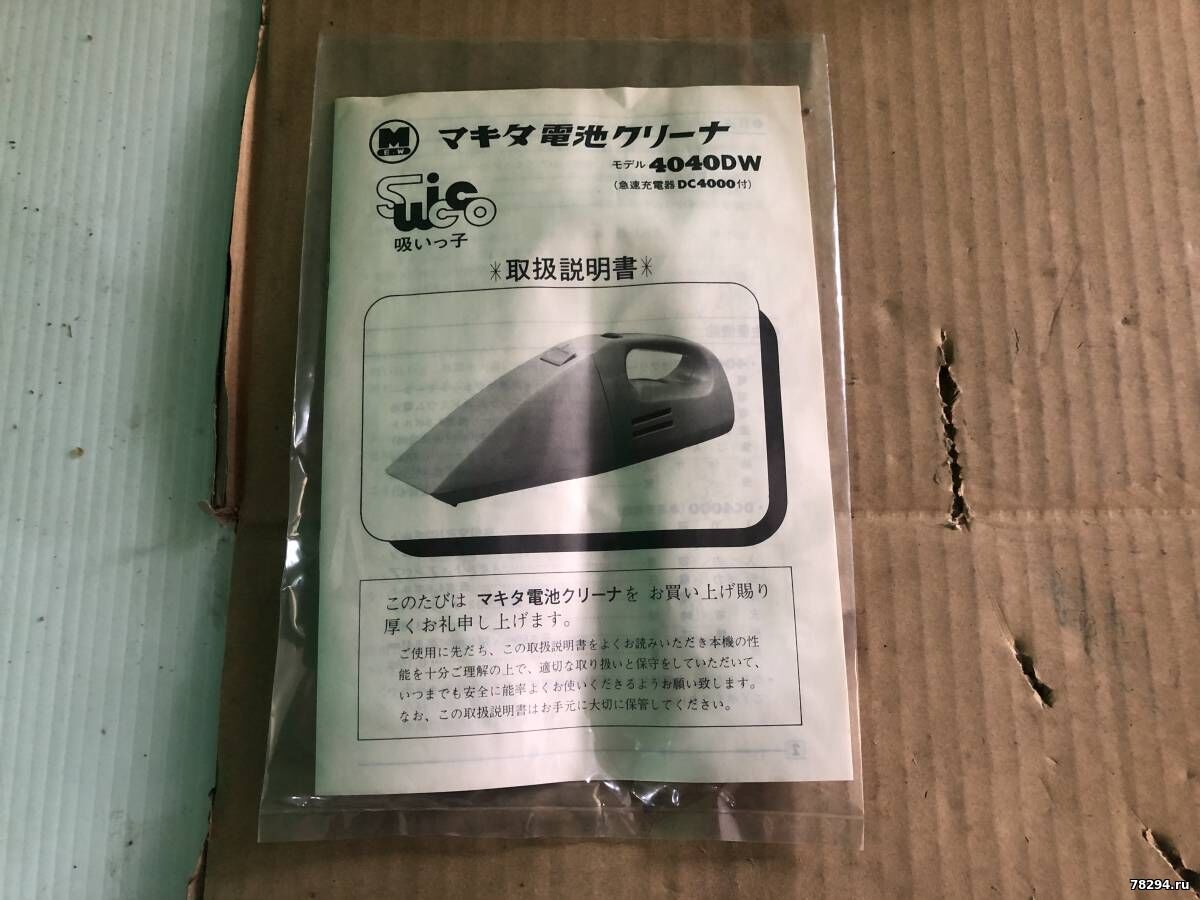

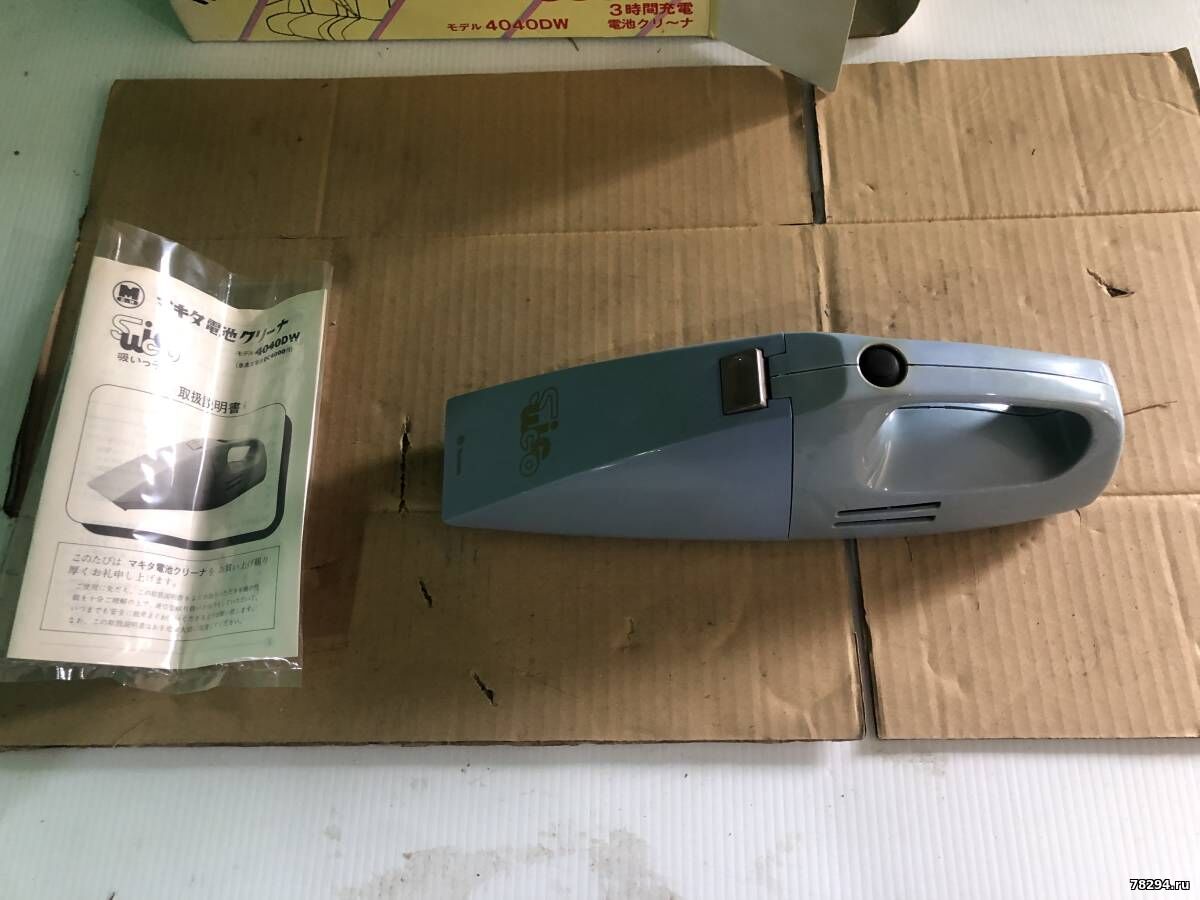

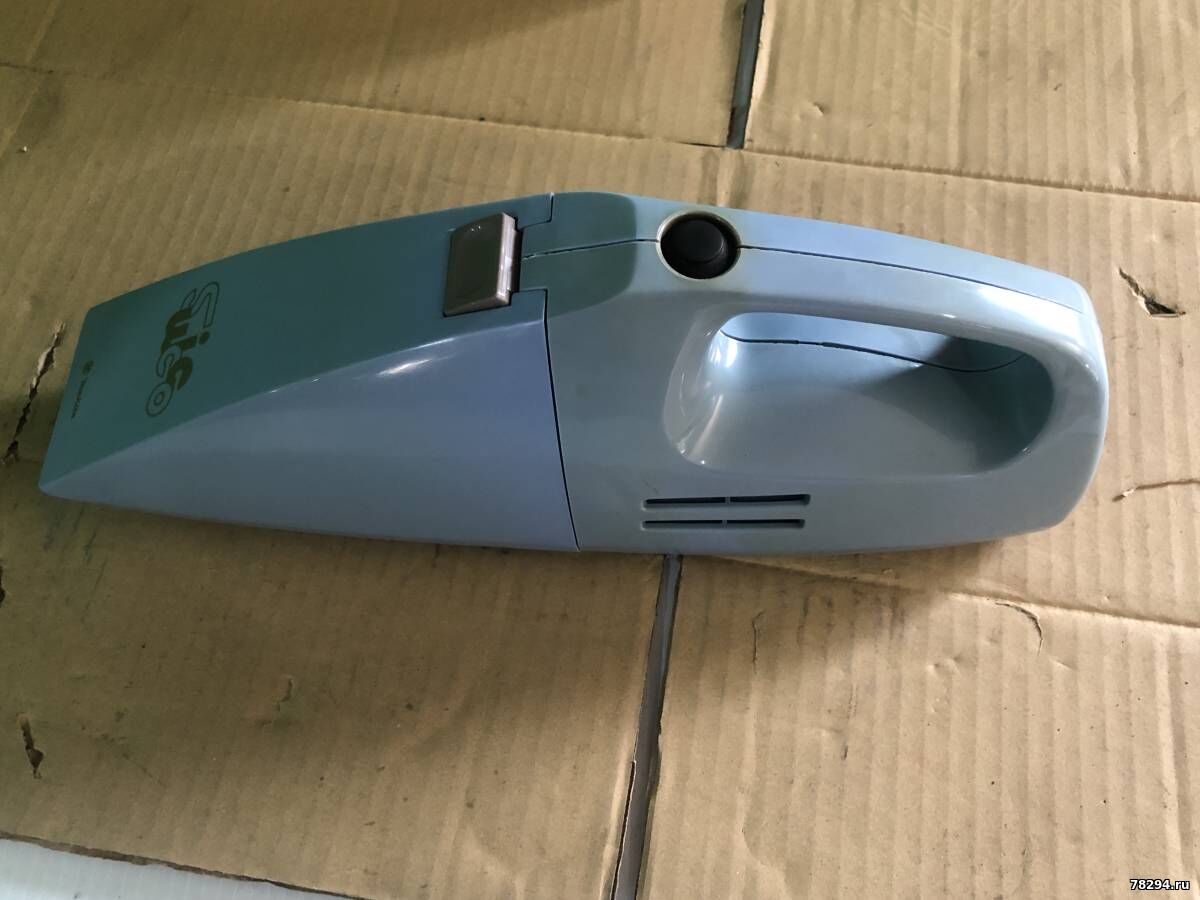

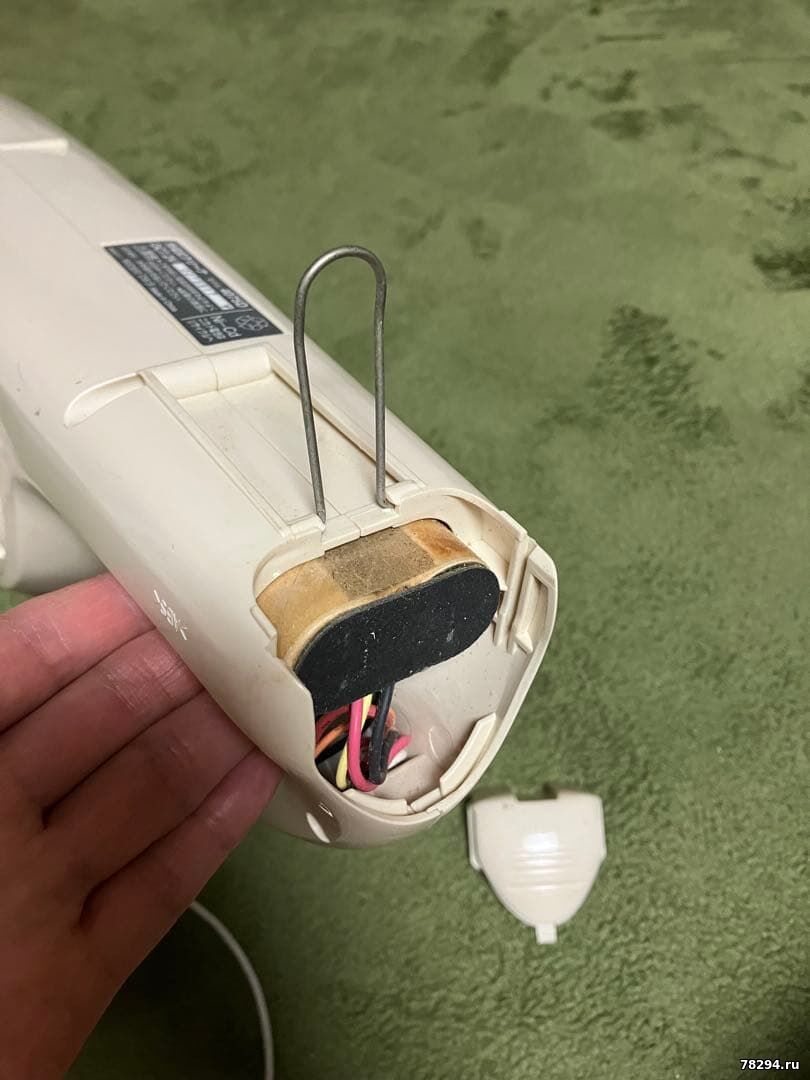

Makita 4040D Makita Handy Vac I
Модели на 4.8 Вольта (4.8V)
Пылесосы на 4.8V работали от связки из 4-х никель-кадмиевых (Ni-Cd) элементов питания емкостью 1.2 А·ч.
Makita 4040D (4040DW) - Тот самый «первый» Handy Vac, который вы упоминали. Это был ультралегкий бытовой пылесос в угловатом пластиковом корпусе, по форме напоминающий фен с длинным прямоугольным соплом. Имел встроенный аккумулятор и заряжался напрямую от розетки через тонкий штекер.
Makita 4042D - Модификация для японских автомобилистов. Пылесос имел точно такие же характеристики и внутренности, как 4040D, но поставлялся с расширенным набором гибких узких насадок и щеток для чистки ворсовых ковриков и сидений автомобилей.
Модели на 6.0 Вольт (6V)
Модели на 6V базировались на 5 банках Ni-Cd аккумуляторов. Это была промежуточная серия, призванная увеличить мощность всасывания, которая сильно проседала на 4.8V.
- Makita 4030D — Первый ручной пылесос Makita «прямого» типа (когда мотор, фильтр и труба находятся на одной оси). По конструкции он стал прямым прародителем современных аккумуляторных вертикальных пылесосов. Корпус был выполнен в классическом для бренда темно-синем цвете. Из-за веса 5 банок аккумулятора он казался массивным, но выдавал рекордную для 1983 года силу всасывания среди портативных устройств.
- Makita 4020D — Крайне редкая, узкоспециализированная модель. Портативный мини-пылесос, спроектированный как инструмент для мастеров-электронщиков, ювелиров и часовщиков. Он предназначался для точечной уборки мелкой стружки, опилок и пыли с рабочих столов и верстаков. В комплекте к нему шли миниатюрные антистатические насадки.
Уже к 1987–1988 годам Makita полностью свернула производство линеек на 4.8V и 6V. Причиной стал колоссальный успех новой единой аккумуляторной платформы на 7.2V (знаменитые батареи-палочки Makita 7000). Производитель решил унифицировать всю мелкую технику, и на смену этим редким моделям пришла массовая серия HANDY VAC II (модели 4070D и 4071D), которая закрыла потребность в беспроводной уборке на следующие 15 лет.
