Пылесос Makita CL001G схема и ремонт
Anat78 Дата: Пятница, 05.06.2026, 01:50 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений:8363
  • Репутация:69±
Anat78

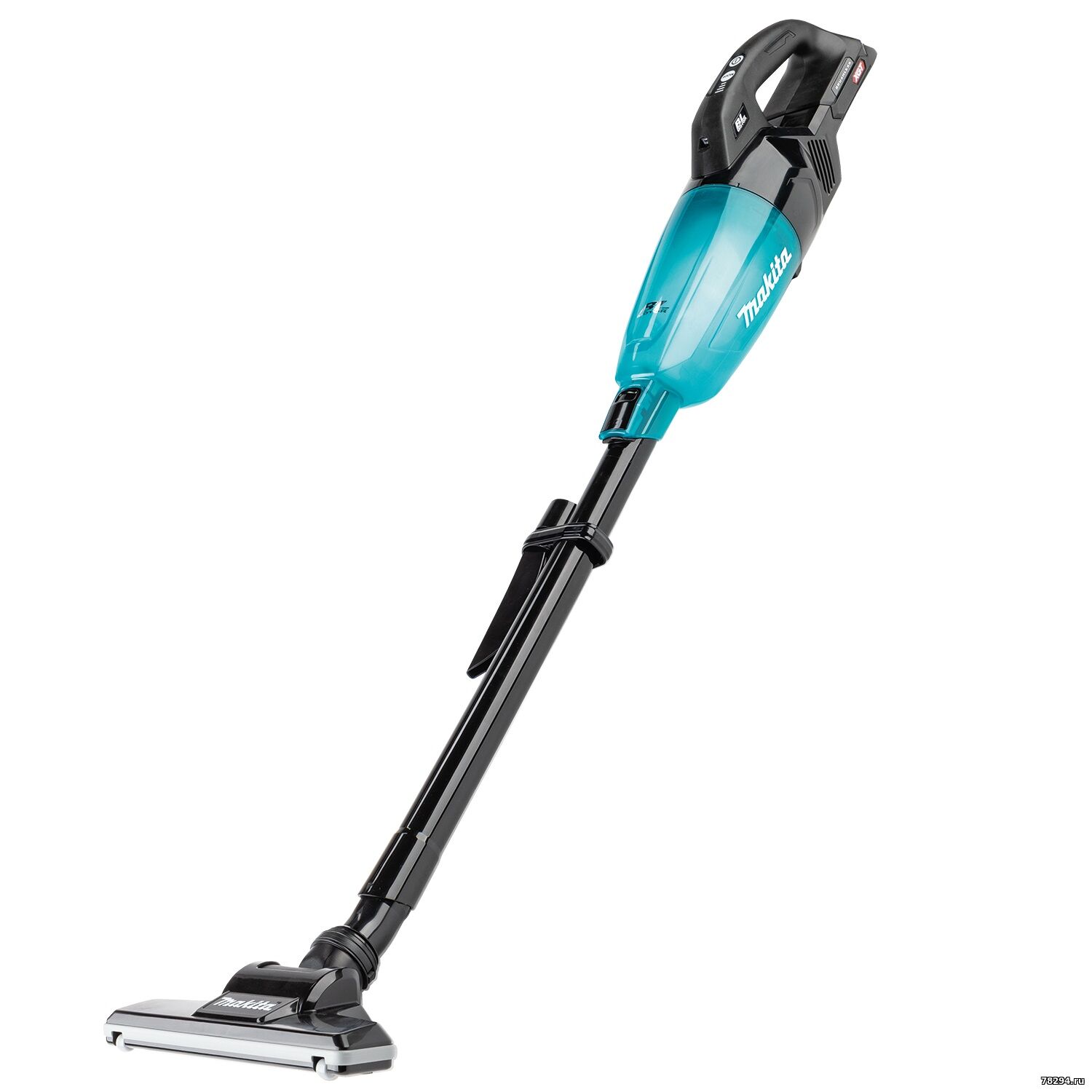

Пылесос Makita CL001G схема и ремонт

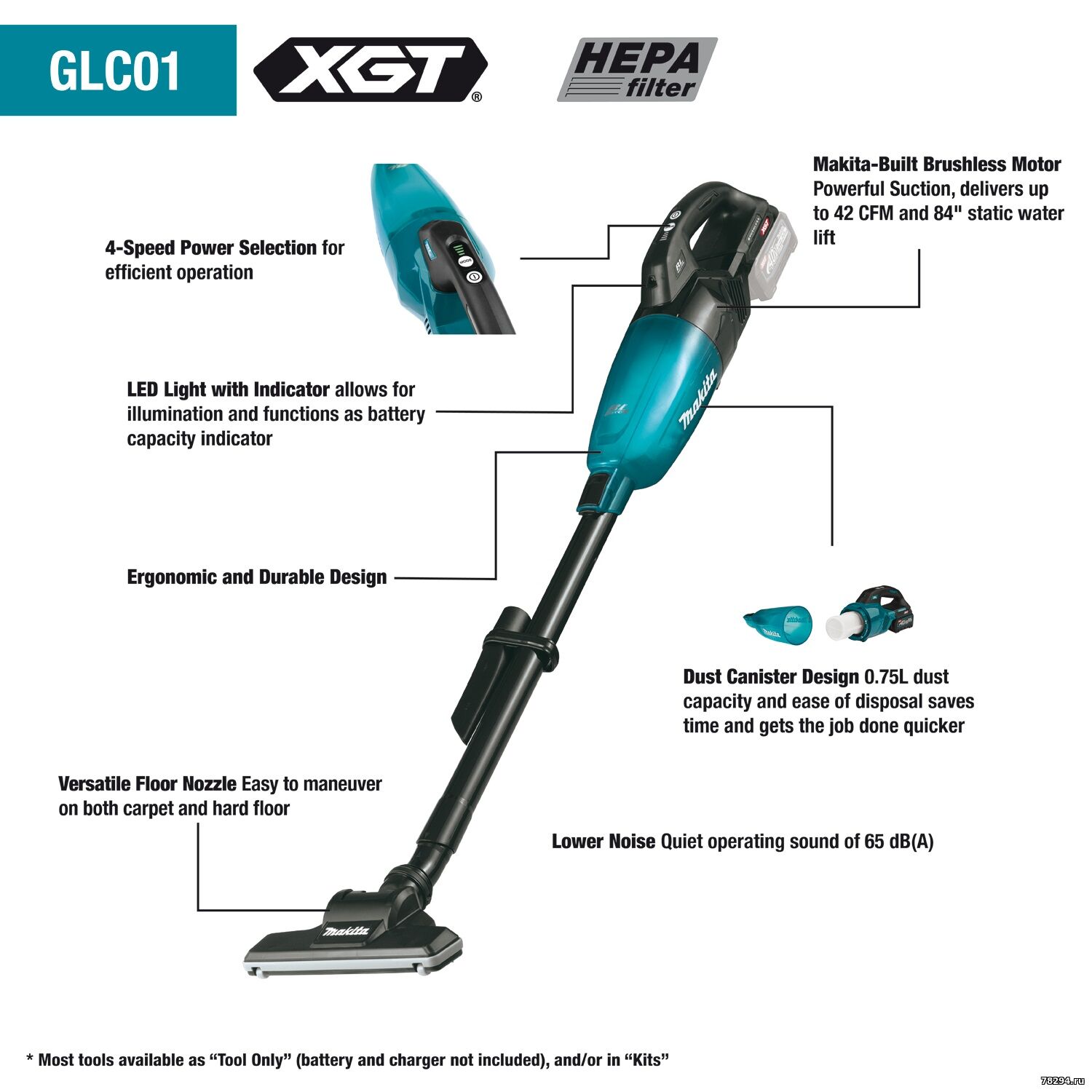

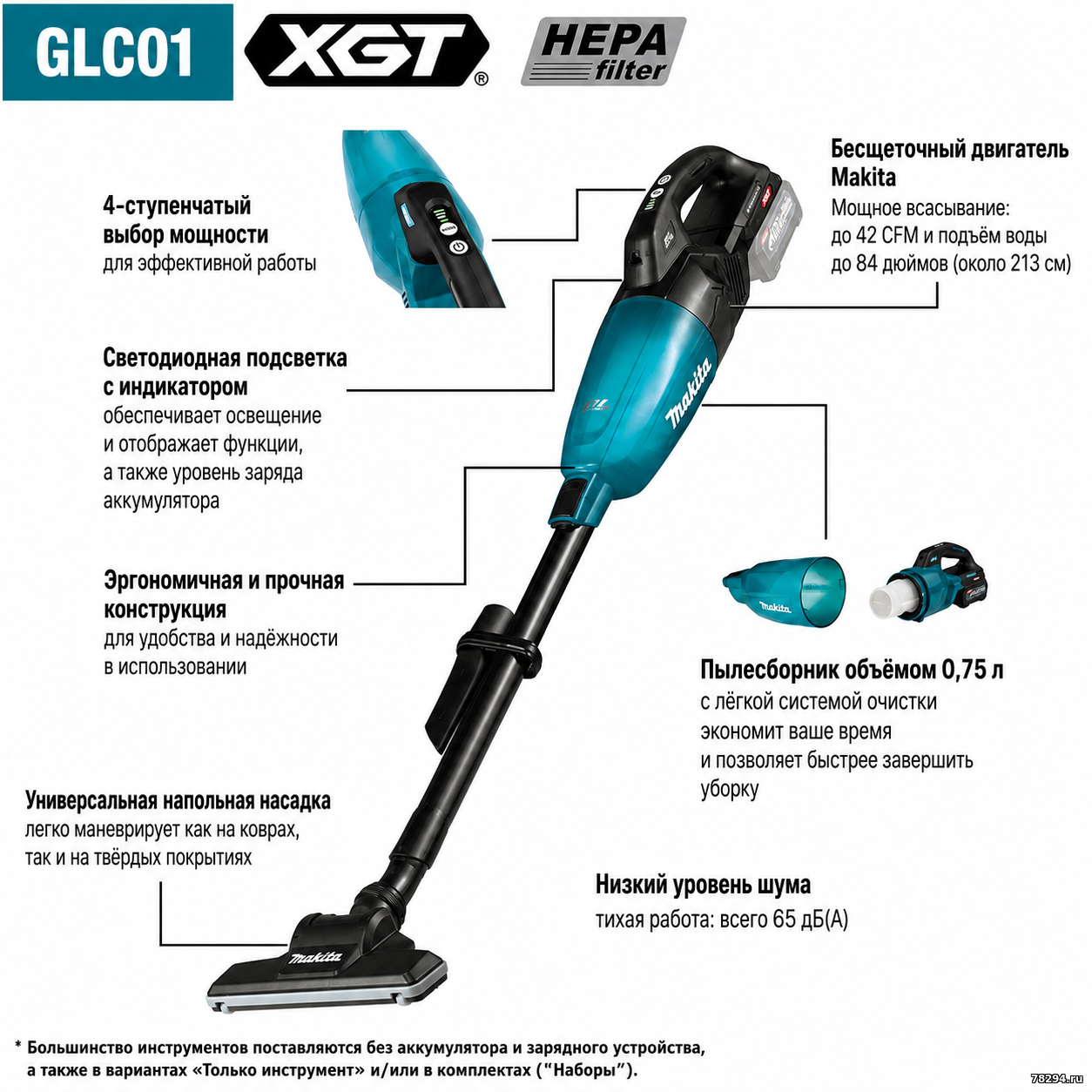

Пылесос Makita GLC01Z схема и ремонт





Рабочая мощность
Мощность всасывания: Сильная - 125 Вт / Высокая - 70 Вт / Средняя - 45 Вт / Низкая - 20 Вт
Давление воздуха: 21 кПа
Объем пылесборника: 730 мл
Время непрерывной работы (BL4040): Сильная - около 25 минут / Высокая - около 40 минут / Средняя - около 64 минут / Низкая - около 128 минут
Габариты (Д x Ш x В): 1046 - 1100 x 113 x 152 - 179 мм
Вес: 1,7 - 2,3 кг
Инструкция - https://makita.com.tw/wp-cont....eb2.pdf
https://makita.com.tw/wp-cont....ion.pdf



Сравнение пылесосов макита 40в

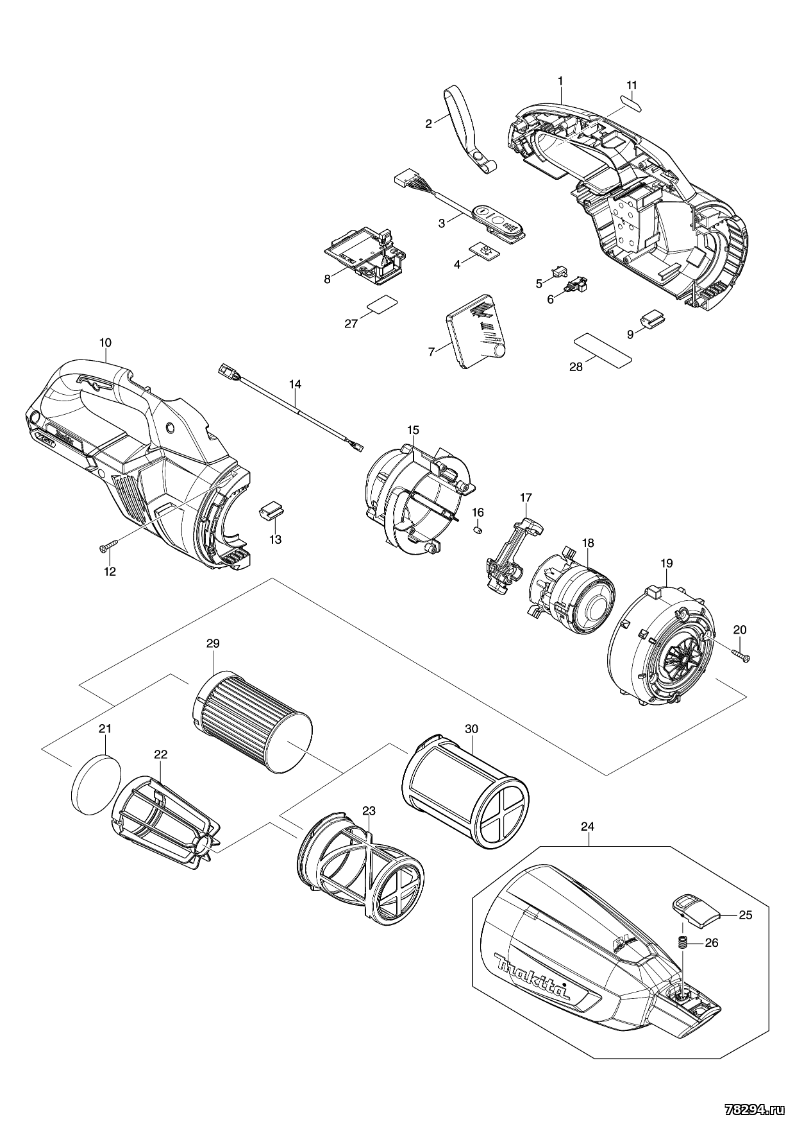

Схема и запчасти:



010D 183T18-7 HOUSING SET 1
C10 263005-3 橡皮銷 6 2
C20 422714-5 SPONGE SEAT 2
D10 INC. 1,9,13
011 8005T5-8 XGT LOGO LABEL 1
012 266429-2 自攻螺絲 3X16 7
013 422460-0 橡膠板 1
014 632S32-9 LEAD UNIT 1
015 141E55-7 MOTOR COVER R COMPLETE 1
D10 INC. 16
016 263002-9 橡皮銷 4 4
017 422723-4 MOTOR COVER SEAL 1
018 629A46-9 MOTOR ASSEMBLY 1
019 413645-9 MOTOR COVER F 1
020 266429-2 自攻螺絲 3X16 4
023 199966-0 高性能過濾網(含支架) 1
024A 136449-9 CAPSULE ASSY 1
024B 136449-9 CAPSULE ASSY 1
024C 136400-9 CAPSULE ASS'Y 1
024D 136400-9 CAPSULE ASS'Y 1
C10 266326-2 螺絲 M4X18 1
C20 941051-3 Ｆ華士 4 1
C30 424208-6 閥門 F/DCL180Z 1
D10 INC. 25,26
025 458939-5 按鈕A 1
026 232485-4 壓縮彈簧5 1
027 811M37-8 CL001G SERIAL NO. LABEL 1
028 811M30-2 CL001G NAME PLATE 1
029 199989-8 過濾器組 H 1
A01A 127828-2 NOZZLE ASSEMBLY 1
A01B 127828-2 NOZZLE ASSEMBLY 1
A01C 127825-8 NOZZLE ASSEMBLY 1
A01D 127825-8 NOZZLE ASSEMBLY 1
A02A 413809-5 SASH NOZZLE 1
A02B 413809-5 SASH NOZZLE 1
A02C 413770-6 SASH NOZZLE 1
A02D 413770-6 SASH NOZZLE 1
A03A 456585-8 SASH NOZZLE HOLDER 1 *
A03B 456585-8 SASH NOZZLE HOLDER 1 *
A03C 459354-6 NOZZLE HOLDER 1
A03D 459354-6 NOZZLE HOLDER 1
A03-1A 459038-6 NOZZLE HOLDER < 1
A03-1B 459038-6 NOZZLE HOLDER < 1
A04A 458942-6 PIPE 1
A04B 458942-6 PIPE 1
A04C 459353-8 PIPE 1
A04D 459353-8 PIPE 1
A10B ***DC40RA 快速充電器 DC40RA 1
D10 COMPO-PARTS
A10D ***DC40RA 快速充電器 DC40RA 1
D10 COMPO-PARTS
A11B 191B40-2 鋰電池 BL4025 - 盒裝 1
A11D 191B40-2 鋰電池 BL4025 - 盒裝 1
A12B 412393-7 BATTERY COVER 1
A12D 412393-7 BATTERY COVER 1

Насадки и трубы (совместимы с CL001G / CL002G / CL003G)
Артикул Наименование
127825-8 Насадка для пола (Floor Nozzle)
198525-7 Насадка для ковров
123486-2 Насадка для пола/ковра
199439-3 Щелевая насадка (Sash Nozzle)
198919-6 Удлинённая щелевая насадка
198873-4 Щётка для полок (Shelf Brush)
198878-4 Круглая щётка (Round Brush)
459353-8 Прямая труба с замком (Straight Pipe)
459356-2 Прямая труба альтернативного исполнения
459354-6 Держатель щелевой насадки
451243-1 Щелевая насадка стандартная
413770-6 Насадка типа Crevice 415
413859-0 Насадка типа Crevice 415 (исполнение)
413809-5 Насадка типа Crevice 415 (исполнение)

Шланги
Артикул Наименование
191E30-3 Гибкий шланг с фиксатором
198541-9 Гибкий шланг
198545-1 Гибкий шланг (вариант)
198547-7 Листовая насадка (Sheet Nozzle)
198868-7 Насадка для мягкой мебели
199038-1 Насадка для мягкой мебели (вариант)
199039-9 Насадка для сидений
199041-2 Насадка для сидений (вариант)

Фильтры
Артикул Наименование Совместимость
1914X6-2 HEPA-фильтр CL001G / CL002G
198750-0 Предварительный фильтр (Pre Filter) CL001G
1910C7-9 Комплект High Performance Filter CL003G
1910C9-5 Filter H Set CL003G
1915P0-4 High Performance Filter CL004G

Циклонные системы
Артикул Наименование Совместимость
191D71-3 Циклонный адаптер с фиксацией трубы CL001G / CL002G
191D73-9 Циклонный адаптер нового исполнения CL001G / CL002G
458942-6 Циклонный блок CL003G
198992-6 Циклонный блок One-Touch CL003G
1910D5-0 Встроенный циклонный передний модуль (чёрный) Конверсия CL001G/CL002G → CL003G
1910D3-4 Встроенный циклонный модуль (белый) Конверсия CL001G/CL002G
1910D4-2 Встроенный циклонный модуль (синий) Конверсия CL001G/CL002G
