Пылесос Makita CL002G схема и ремонт
Пылесос Makita GLC02Z схема и ремонт

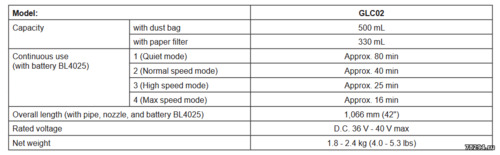

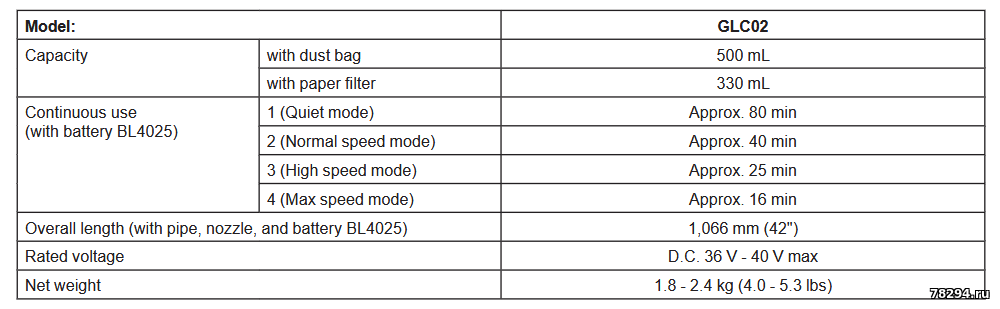

40В, Li-ion, 1200л/мин, 21мбар, 0.3\0.5л, 1.83кг, коробка, сухая, 4 скорости, подсветка, насадка, мешок, без аккумулятора и зу, белый или бирюза

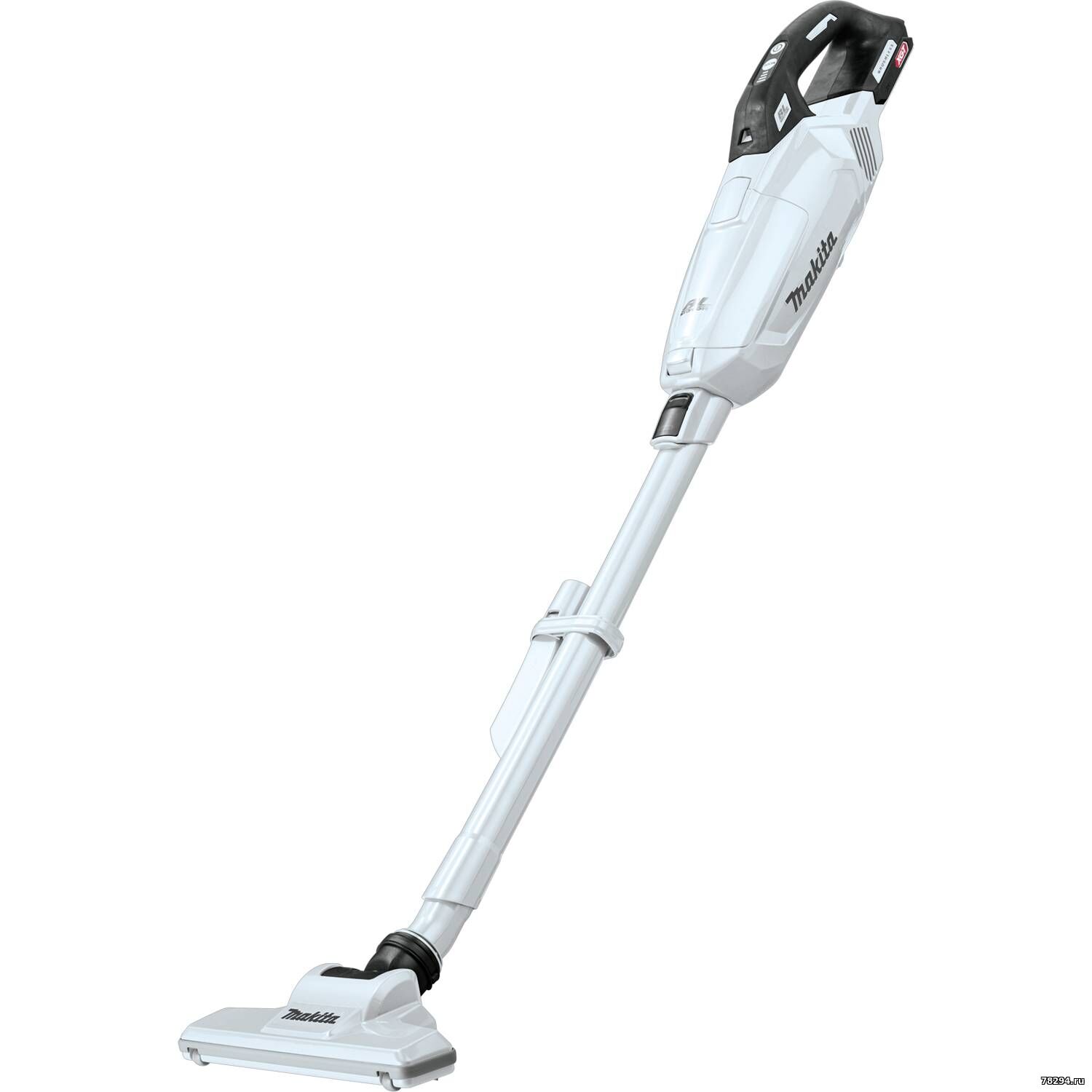

Аккумуляторные пылесосы без шланга и вертикальной компоновкой давно завоевали симпатии потребителей. Однако считается, что у них недостаточная мощность и чистота уборки по сравнению с сетевыми аналогами. Агрегат Makita CL002GZ01, предложенный рынку в 2023 году, лишен этого недостатка. Его производительность достигает 1200 л/мин.
Обусловлено это применением технологии XGT с напряжением питания 40 Вольт. Соответственно, в этот пылесос устанавливается литиевая батарея серии BL40. В комплект поставки аккумулятор не входит и пользователь может выбрать любой из блоков емкостью от 2 до 4 А-час. Кроме высокоймощности, обладатель пылесоса Makita CL002GZ01 получает целый набор
других преимуществ:

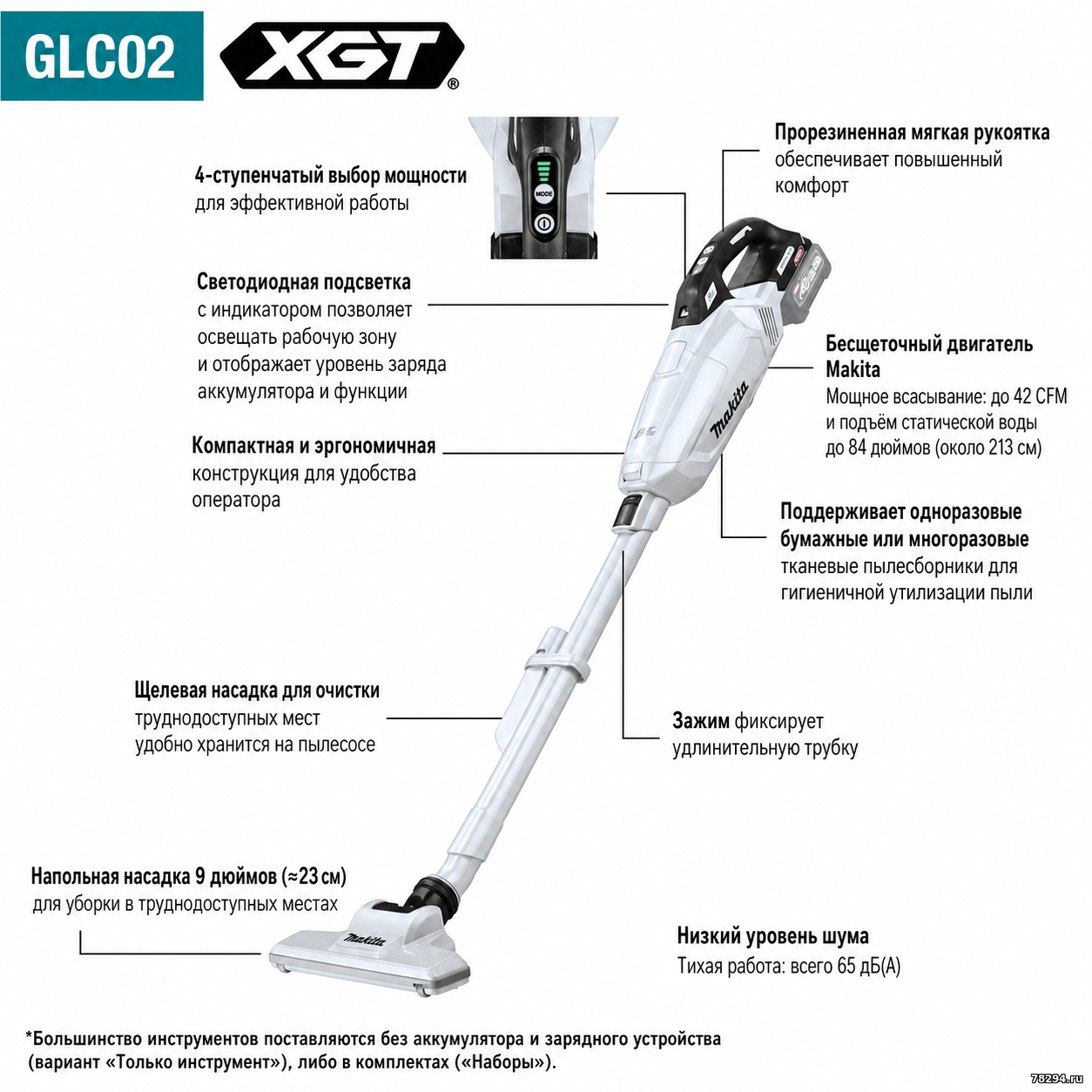

- увеличенное время работы – от 25 мин. до 2 часов с аккумулятором BL4040;
- регулируемая сила всасывания – 4 ступени;
- циклонная фильтрация с отделением частиц пыли разных размеров;
- бесщеточный необслуживаемый двигатель;
- возможность использования с тканевым и бумажным мешком;
- сохранение последней настройки мощности в памяти;
- сниженный уровень шума по европейским стандартам;
- светодиодная подсветка;
- удобное электронное управление двумя кнопками и индикация;
- защищенный аккумулятор с индикатором разряда.
Уровень разряда батареи можно посмотреть, нажав на кнопку контроля на блоке. Кроме того, в пылесосе Makita CL002GZ01 обеспечена защита от
перегрева и перегрузки привода. Двигатель при этом отключается автоматически. Предупреждается пользователь и о необходимости зарядки
батареи. Такая комплексная защита существенно увеличивает срок службы пылесоса и аккумулятора.
Включается пылесос Makita CL002GZ01 нажатием на кнопку питания и ей же выключается. Управление силой всасывания – с помощью другой кнопки.
Мощность изменяется при каждом нажатии на неё, а её уровень выводится на сегментный индикатор. Подсветка включается автоматически при нажатии на
кнопку изменения мощности и светится 10 секунд после отключения. Есть у неё и другая функция – светодиод начинает мигать при снижении
напряжения на клеммах аккумулятора ниже допустимого уровня.
Конструкция насадок в пылесосе Makita CL002GZ01 аналогична принятой для агрегатов этого класса. Есть традиционная насадка для пола с
роликами и удлинительной трубкой, щелевая насадка для удаления загрязнений из щелей. Агрегат удобен при уборке салона автомобиля с её
помощью. Длина пылесоса – немногим более 50 см, вес с аккумулятором не превышает 2400 г.
На удлинительной трубке можно установить держатель для насадки, а конфигурация входного сопла в пылесосе Makita CL002GZ01 выполнена таким
образом, что ей можно эффективно высасывать пыль из труднодоступных мест. Установка трубки и насадок – с фиксацией, что обеспечивает
надежность их крепления.

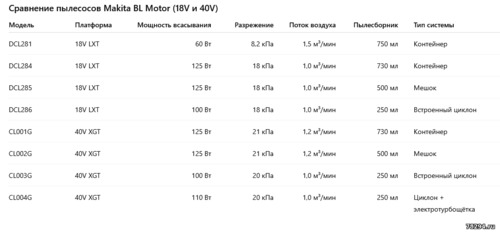

Сравнение пылесосов макита 40в

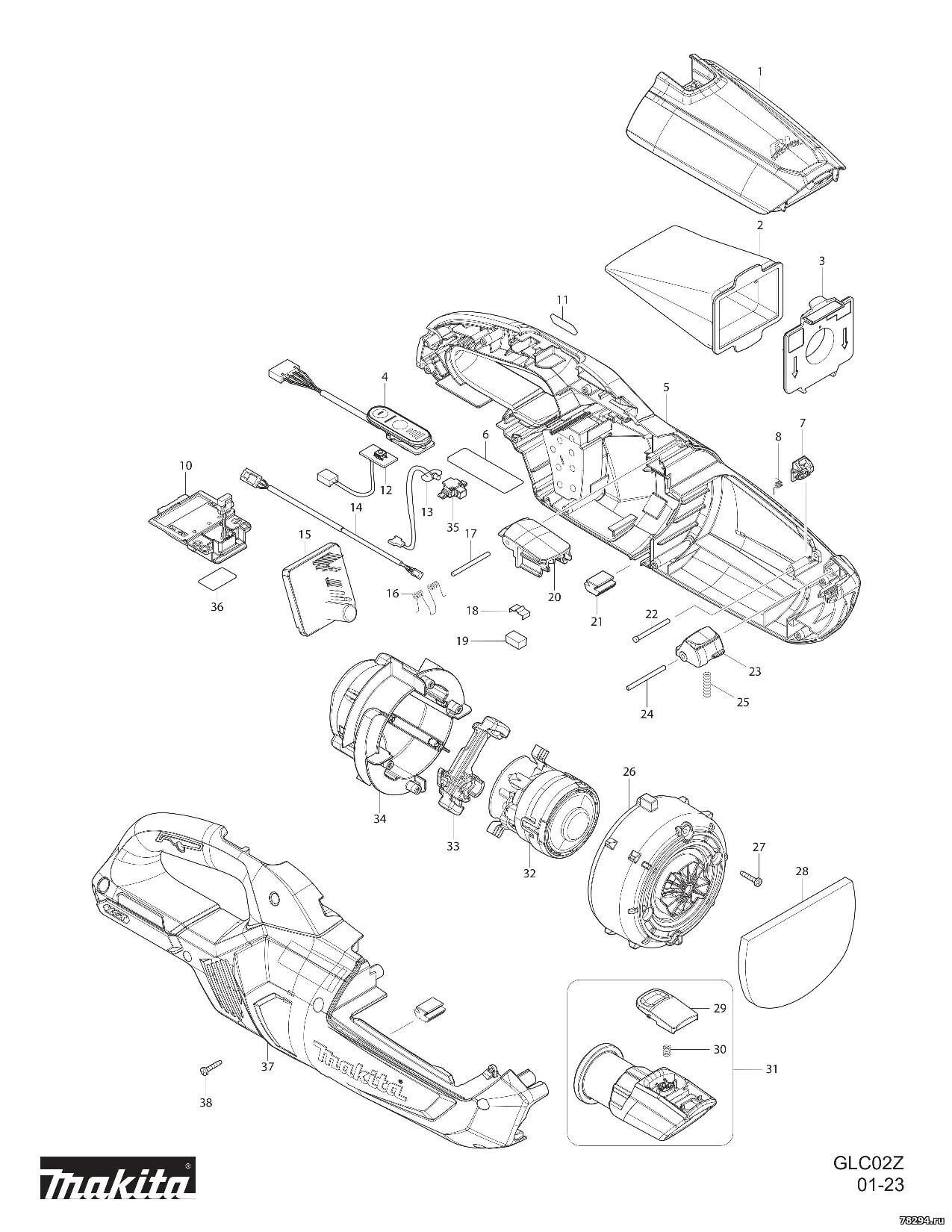

Схема:
Запчасти:
001 141F10-5 FRONT COVER COMPLETE 1
001 C10 424093-7 SEAL 1
002- 1910M4-5 HIGH PERFORMANCE DUST BAG SET 1
003 140K23-3 VALVE STAY COMPLETE 1
004 141B54-1 INDICATION CIRCUIT COMPLETE 1
004 C10 8031J2-9 SWITCH LABEL 1
005 183U81-6 HOUSING SET 1
005 C10 263005-3 RUBBER PIN 6 2
005 C20 422714-5 SPONGE SEAT 2
005 C30 8038M2-2 CAUTION LABEL 1
005 C31 8059A7-0 CAUTION LABEL 1
005 D10 INC. 21,37
006 8115A2-6 GLC02 NAME PLATE 1
007 459327-9 STOPPER PLATE 1
008 232484-6 TORSION SPRING 4 1
010 632P65-6 TERMINAL UNIT 1
011 8005T5-8 XGT LOGO LABEL 1
012 620E74-1 SWITCH UNIT 1
013 620E82-2 LED CIRCUIT 1
014 632S32-9 LEAD UNIT 1
015 620E72-5 CONTROLLER 1
016 233580-3 TORSION SPRING 4 1
017 268271-7 PIN 3 1
018 232264-0 LEAF SPRING 1
019 424367-6 RUBBER 1
020 459330-0 FRONT COVER JOINT 1
021 422460-0 RUBBER PLATE 2
022 256590-3 FLAT FILLISTER HD. PIN 3 1
023 459329-5 BUTTON B 1
024 268271-7 PIN 3 1
025 233344-5 COMPRESSION SPRING 4 1
026 413645-9 MOTOR COVER F 1
027 266429-2 TAPPING SCREW 3X16 4
028 424804-0 SPONGE SHEET 76-110 1
029 413F33-6 BUTTON C 1
030 232485-4 COMPRESSION SPRING 5 1
031 136585-1 INLET ASS'Y 1
031 C10 424094-5 PACKING 1
031 D10 INC. 29,30
032 629A46-9 MOTOR ASSEMBLY 1
033 422723-4 MOTOR COVER SEAL 1
034 141E55-7 MOTOR COVER R COMPLETE 1
005 C10 263002-9 RUBBER PIN 4 4
035 141H09-2 LED CASE COMPLETE 1
036 8115A8-4 GLC02 SERIAL NO. LABEL 1
037 183U81-6 HOUSING SET 1
037 C10 263005-3 RUBBER PIN 6 2
037 C20 422714-5 SPONGE SEAT 2
037 C30 8038M2-2 CAUTION LABEL 1
037 C31 8059A7-0 CAUTION LABEL 1
037 D10 INC. 5,21
038 266429-2 TAPPING SCREW 3X16 9
039 413J77-0 GUARD 1
A01 127825-8 NOZZLE ASSEMBLY 1
A01 C10 451410-8 ROLLER 4
A01 C20 268208-4 PIN 3 4
A01 C30 422963-4 WIPER 1
A02 413770-6 SASH NOZZLE 1
A03 459354-6 NOZZLE HOLDER 1
A04 459353-8 PIPE 1
A09 194566-1 PAPER FILTER SET (5PCS/SET) 1
