Вертикальный пылесос Bosch BCH 6ATH25 ремонт
|
|
|
fgjhkl18
|
Дата: Понедельник, 19.01.2026, 12:52 | Сообщение # 391
|
Пользователи
fgjhkl18
Рядовой
- Сообщений:13
- Репутация:0±
|
Нет разряжать ничего не надо это я так идеализирую
Чтобы увидеть наличие обратной связи у них у вас Duty должен начинать сдвинуться по мере разряда аккумулятора в большую сторону а не оставаться фиксированным при разряде акума
У вас есть плата где atmega отпаеная непонятно куда 11 ножка уходит ?
Тут есть на современной версии атмеги там она явно подключена
Сообщение отредактировал fgjhkl18 - Понедельник, 19.01.2026, 13:03 |
|
|
|
|
|
16
|
Дата: Понедельник, 19.01.2026, 13:10 | Сообщение # 392
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
7 нога меги - цепочка на лед включения движка, синий. это выше бочонка датчика давления - 2 светодиода. один из них красный (засоренность фильтра), другой синий - вот он и есть
Включается на любой скорости, выключается при выключенном пылесосе. При зарядке выключен
11 отключена. (Вы уже отредактировали, про 7 спрашивали изначально)
https://cloud.mail.ru/public/DvKz/r1xKZRh5T
По ссылке - ноги меги и сдвижка Duty (блок акк был чуток разряжен, акки дохлые=на турбо умер почти сразу, но хватило для общего понимания)
Сообщение отредактировал 16 - Понедельник, 19.01.2026, 13:17 |
|
|
|
|
|
fgjhkl18
|
Дата: Вторник, 20.01.2026, 10:29 | Сообщение # 393
|
Пользователи
fgjhkl18
Рядовой
- Сообщений:13
- Репутация:0±
|
да это я привык ножки называть по пинам уно потом исправил так и подумал что будете у микрухи ножки щитать
без мотора было 79% с мотором на 21в 86% - значит компенсируют но со страностями
я думал что турбо при полном разряде сравняется со скоростью второй кнопки
к примеру условно у него рабочая точка удержания допустим 25в и ниже он должен терять скорость и опуститься до второй а шим должен уйти в единицу без всяких импульсов
ладно посвойму сделаю
кстати ареф они так и не зашунтировали я думал под микрухой прокинули на кондёр обязательно но нет толи забыли толи не знают об этом
странно что 11 пустая им же так ножек нехватало что они даже от кварца перевели как выход на светодиоды
лучшеб кварц повешали а 11 и 24 пустили на светодиоды всеравно от них толку нету в их реализации
|
|
|
|
|
|
fgjhkl18
|
Дата: Среда, 28.01.2026, 10:14 | Сообщение # 394
|
Пользователи
fgjhkl18
Рядовой
- Сообщений:13
- Репутация:0±
|

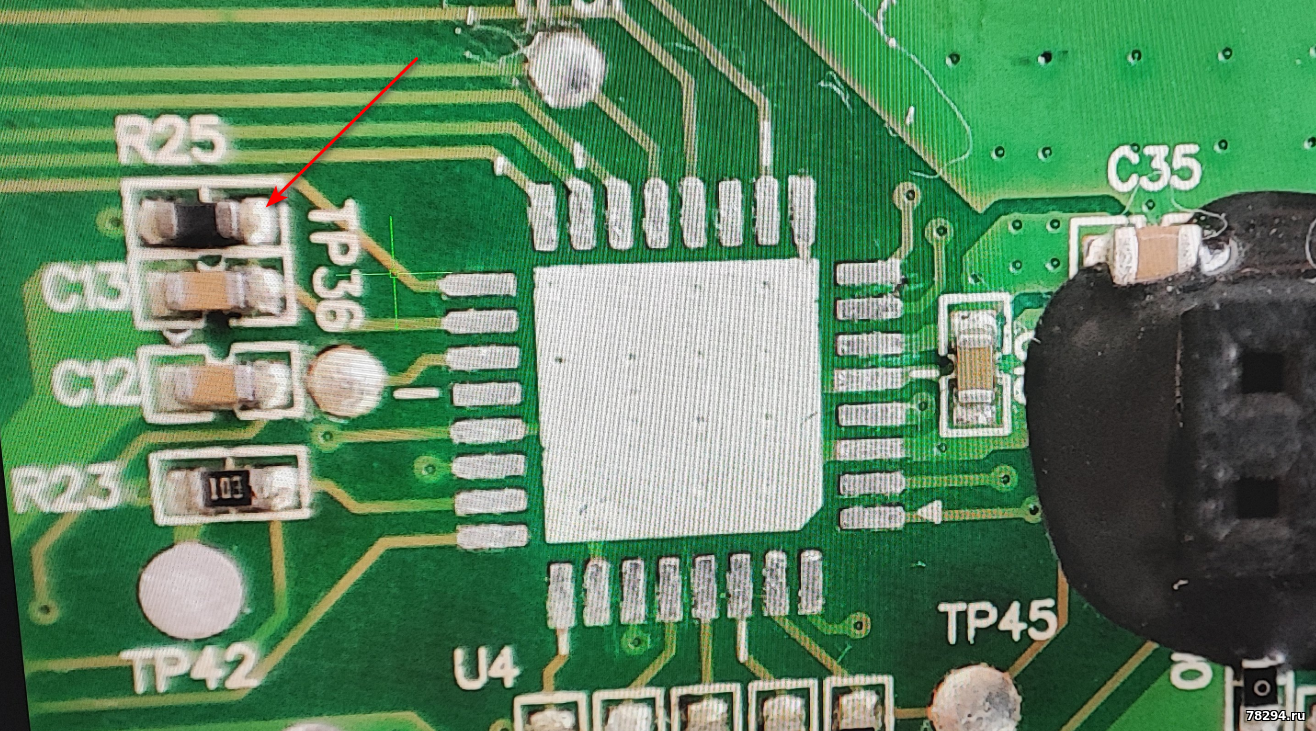

пришлось отпаивать атмегу
её ещё отпаять целая проблема нивкакую феном не берёт и то после того как ножки пролудил кое как снялась и то с раскачки
как и предпологал без мк она ушла в автономку сразу же и зарядка пошла сама собой

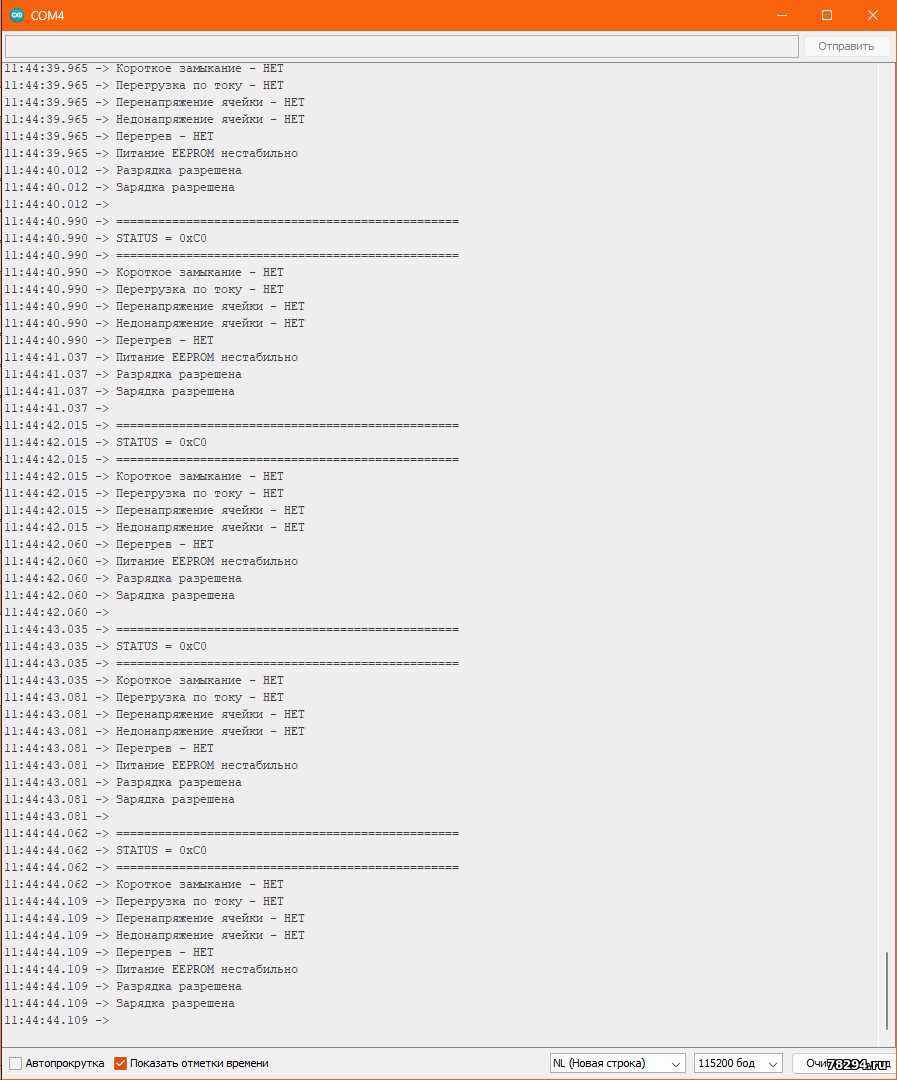

попробовал считать байтовый статус
ну собственно ничего интересного нету - ведь иксалерт молчит а значит всё нормально
только вот епром почиму ерунду показывает не понятно
|
|
|
|
|
|
16
|
Дата: Среда, 28.01.2026, 11:32 | Сообщение # 395
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
Цитата fgjhkl18 (  ) её ещё отпаять целая проблема нивкакую феном не берёт и то после того как ножки пролудил кое как снялась и то с раскачки
+ припой тугоплавкий родной.
|
|
|
|
|
|
fgjhkl18
|
Дата: Среда, 28.01.2026, 12:29 | Сообщение # 396
|
Пользователи
fgjhkl18
Рядовой
- Сообщений:13
- Репутация:0±
|
а какое напряжение у атмеги после выключения пылесоса ?
допустим тут ну или в любом месте где есть 3,3в
непонятно - бмс не уходит в сон на автономке только если отключить акб и включить обратно тогда что бы её пробудить нужно подать зарядку либо через первое положение выключателя
если хост то теоретически предпологаю что атмега шлет регистр сна на бмс та отрубается пропадает питание 3,3 и атмега отключается и если включить первое положение то пин пак снова запускает бмс та начинает питать атмегу
|
|
|
|
|
|
16
|
Дата: Среда, 28.01.2026, 17:05 | Сообщение # 397
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
3,3, приходящая с VREG2, 40я BQ
|
|
|
|
|
|
fgjhkl18
|
Дата: Среда, 28.01.2026, 18:10 | Сообщение # 398
|
Пользователи
fgjhkl18
Рядовой
- Сообщений:13
- Репутация:0±
|
То есть при выключеном пылесосе БМС не засыпает ?
Она во сне не может 3,3 в вырабатывать же
Да и с епром непонятно судя по описанию в него можно записать только три раза дальше уже идёт отмирание с большей вероятностью
очень хочется спросить они в каком веке живут
Пробовал считать пороги с епрома перезаряда выдаёт конские 4.35в
Но думаю они отрубают по току отсечки ведь 4.35*7=30.45 а у меня на входе 30.5 со стабом тока
Добавить падения на ключах то до аварийки перезаряда они не доходят
|
|
|
|
|
|
16
|
Дата: Среда, 28.01.2026, 20:18 | Сообщение # 399
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
Напишите мне в лс, я тут не могу оперативно ответить; лучше в телегу, пока еще она живая.
В ееп бку по сути нужна однократная запись. Там смысл то что-то постоянно записывать.
Слышал про ограничение 3 раза, но документально посмотреть, реальная это инфа или нет, не знаю где.
|
|
|
|
|
|
kuziamich
|
Дата: Понедельник, 18.05.2026, 20:38 | Сообщение # 400
|
|
|
Доброго времени! Классическая проблема с данным пылесосом - при замене акб перестал включаться и мигал одним светодиодом.
Так же было кз клеммой мотора на акб, сгорел предохранитель.
Прошивка в шапке темы делает пылесос будто он на зарядке. Человек тут выкладывал прошивку именно под такую плату как у меня, ей прошивался не стартовал, но все индикации были в норме.
В ходе мучений была заменена BQ, при включении мигает один светодиод и нет реакции на зарядку с прошивкой на которой было все нормально с индикацией, если прошить прошивкой с шапки, то плата при включении думает что на зарядке как и раньше, но на зарядку откликается и заряжает.
На конденсаторах но новой BQ значения в порядке по 750, только крайний 720. (раньше были значения не одинаковы)
При прошивке фьюзы оставлял по умолчанию.
Плата зеленая на 328Р, 2013 R2.1 BCH6Z000 VCAS010V25
Подскажите идеи дальнейшего оживления.
Сообщение отредактировал kuziamich - Понедельник, 18.05.2026, 20:42 |
|
|
|
|
|
16
|
Дата: Вторник, 19.05.2026, 01:39 | Сообщение # 401
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
Вы при кз еще что нибудь до кучи могли выжечь. Не легче плату купить, чтобы не мучаться ? Перепроверьте снова BQ. Иногда впаиваешь, прошиваешь, не работает, проверяешь бкушку- там опять разнобой. Китайские бку так себе. Оригинал я думаю не реально купить техасовский.
|
|
|
|
|
|
thears
|
Дата: Суббота, 30.05.2026, 17:22 | Сообщение # 402
|
|
|
Здравствуйте! "Bosch Athlet BCH 6ATH18". Заменил батарейки 5 18650, "bq77pl900". Прошил прошивкой из данного топика. Прочитал весь топик. Пылесос включается, двигатель работает нормально. При подключении БП 22V, светодиод мигает 1 раз. потребление продолжается только секунду, во время этой секунды на 48 ноге "bq77pl900" 9 вольт, через секунду 21.3v равно как и на затворе q3. на истоке q3 21.9v, q3 заперт, зарядки нет. Заменил q24 с кодом "k38" - между истоком и затвором было 50om, на "k702A" - не помогло. ZD1 стабилитрон, не далеко от q24 21,5V это норм? код на нём "75". Заменил "bq77pl900" еще раз — тоже самое. Помогите куда искать. Добавлено (23.07.2026, 12:48)
---------------------------------------------
Цитата thears ( ) на 48 ноге "bq77pl900" 9 вольт, через секунду 21.3v равно как и на затворе q3. на истоке q3 21.9v, q3 заперт, зарядки нет.
Сообщение отредактировал thears - Суббота, 30.05.2026, 17:24 |
|
|
|
|
|
alkhomich
|
Дата: Понедельник, 27.07.2026, 04:20 | Сообщение # 403
|
|
|
Здравствуйте !
Может быть порекомендуете как "вылечить" пылесос Bosh Athlet модель ВCH6ATH25K/02 ?
Пылесос при полном заряде аккумуляторной батареи, когда устойчиво светят три синих светодиода на передней
лицевой панельке, работает не более 2-3 мин., затем видимо плата уходит в блокировку и пылесос выключается.
Затем процесс заряда (поочередное включение светодиодов 1,2 и 3) до их устойчивого свечения , далее работа так же не более 2-3 мин и т.д.
Замерил на каждом из 7-и Li-on аккумуляторов напряжение, оно составляет 3,9 В на каждом, при этом общее напряжение батареи около 26,6 В.
Напряжение на плате пылесоса, когда устойчиво светят три синих светодиода на передней
лицевой панельке около 28,9 В.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 27.07.2026, 07:36 | Сообщение # 404
|
Администраторы
Anat78
Подполковник
- Сообщений:8580
- Репутация:71±
|
Батарею уже заменили на новую?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alkhomich
|
Дата: Понедельник, 27.07.2026, 15:10 | Сообщение # 405
|
|
|
Здравствуйте !
Нет батарею не менял.
Тогда емкость аккумуляторов снизилась настолько, что хватает пылесосу работы только на 2-3 мин., но тогда почему напряжение после самопроизвольного выключения на каждом аккумуляторе 3,9 В ?
Понял, что для начала нужно пробовать заменить аккумуляторы.
Ведь наверное после замены аккумуляторов нужно будет перепрошивать плату ?
Уточните, плата какой версии в пылесосе данной модели ВНС6АТН25К/02 или если можно,
то направьте ссылку на батарею к пылесосу ?
Или только одна модель батареи может быть к Bosh Athlet 25,2 В и версию платы знать не нужно ?
Просто в предложениях указывается вессия 2018.04.28, но на шильде пылеса таких данных нет.
|
|
|
|
|
|
16
|
Дата: Понедельник, 27.07.2026, 21:25 | Сообщение # 406
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
Цитата alkhomich ( ) Уточните, плата какой версии в пылесосе данной модели ВНС6АТН25К/02 или если можно,то направьте ссылку на батарею к пылесосу ? Добавлено (27.07.2026, 21:27)
---------------------------------------------
Цитата alkhomich ( ) Или только одна модель батареиможет быть к Bosh Athlet 25,2 В и
версию платы знать не нужно ?
Просто в предложениях указывается вессия 2018.04.28, но на шильде пылеса таких данных нет.
На шильдике пылесоса ничего вы полезного не найдете.
Нужно вскрывать пылесос и смотреть тип платы. Это занимает около 30 секунд
|
|
|
|
|
|
alkhomich
|
Дата: Понедельник, 27.07.2026, 23:35 | Сообщение # 407
|
|
|
Вот это какая плата:

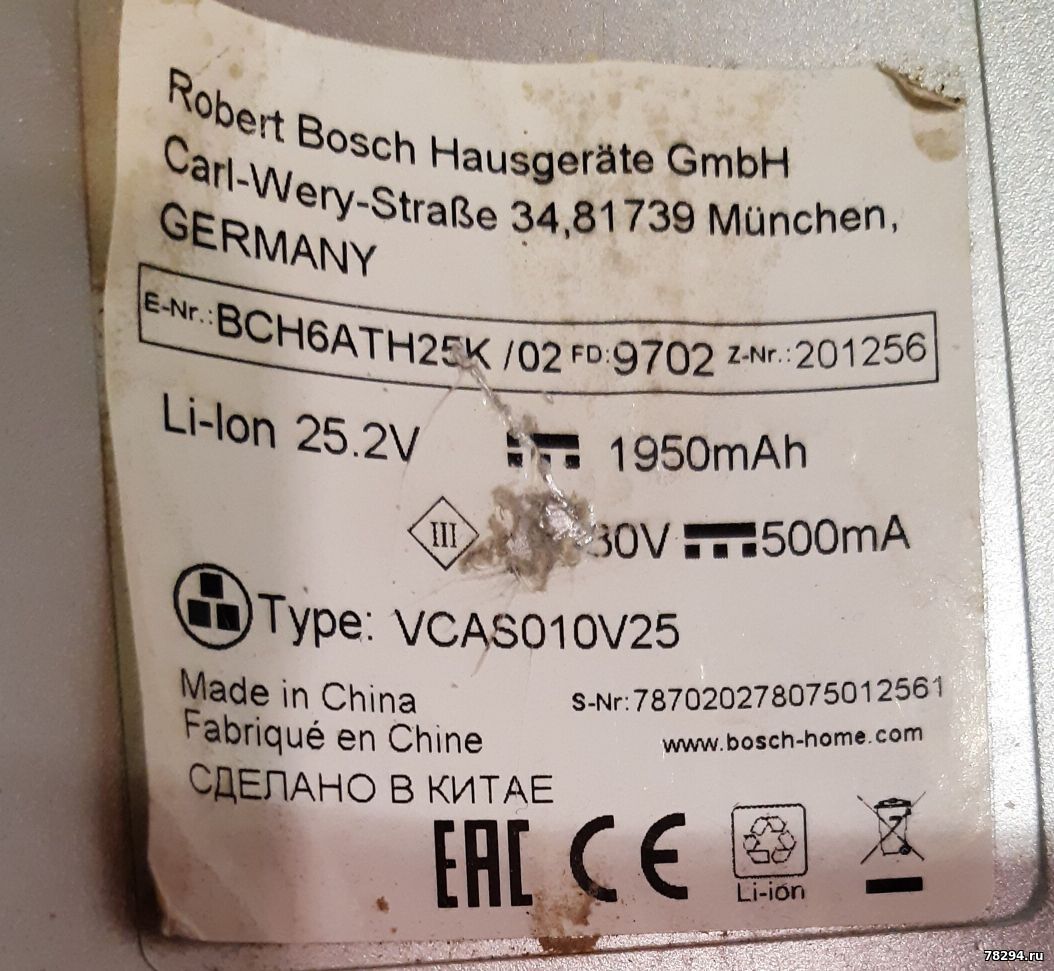

Вот что увидел после вскрвтия пылесоса: Е-NR: BHC6ATH25K/02
FD: 9702 Z-NR: 201256 ?
Так какая это модель платы ?
|
|
|
|
|
|
16
|
Дата: Вторник, 28.07.2026, 01:33 | Сообщение # 408
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
Цитата alkhomich ( ) Вот это какая плата:Добавлено (27.07.2026, 23:45)
---------------------------------------------
Не остылается почему-то прикрепленый файл.
Вот что увидел после вскрвтия пылесоса: Е-NR: BHC6ATH25K/02
FD: 9702 Z-NR: 201256 ?
Так какая это модель платы ?

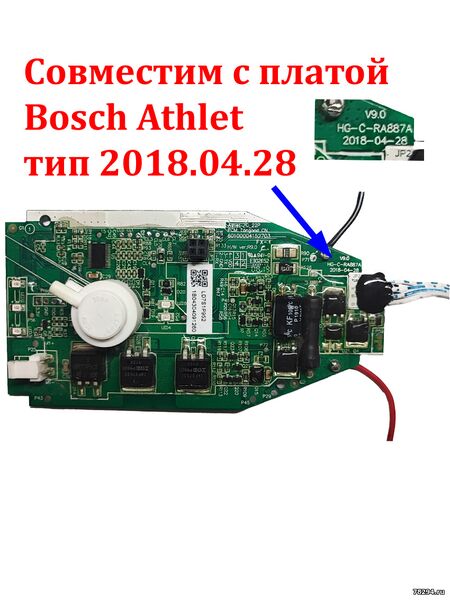

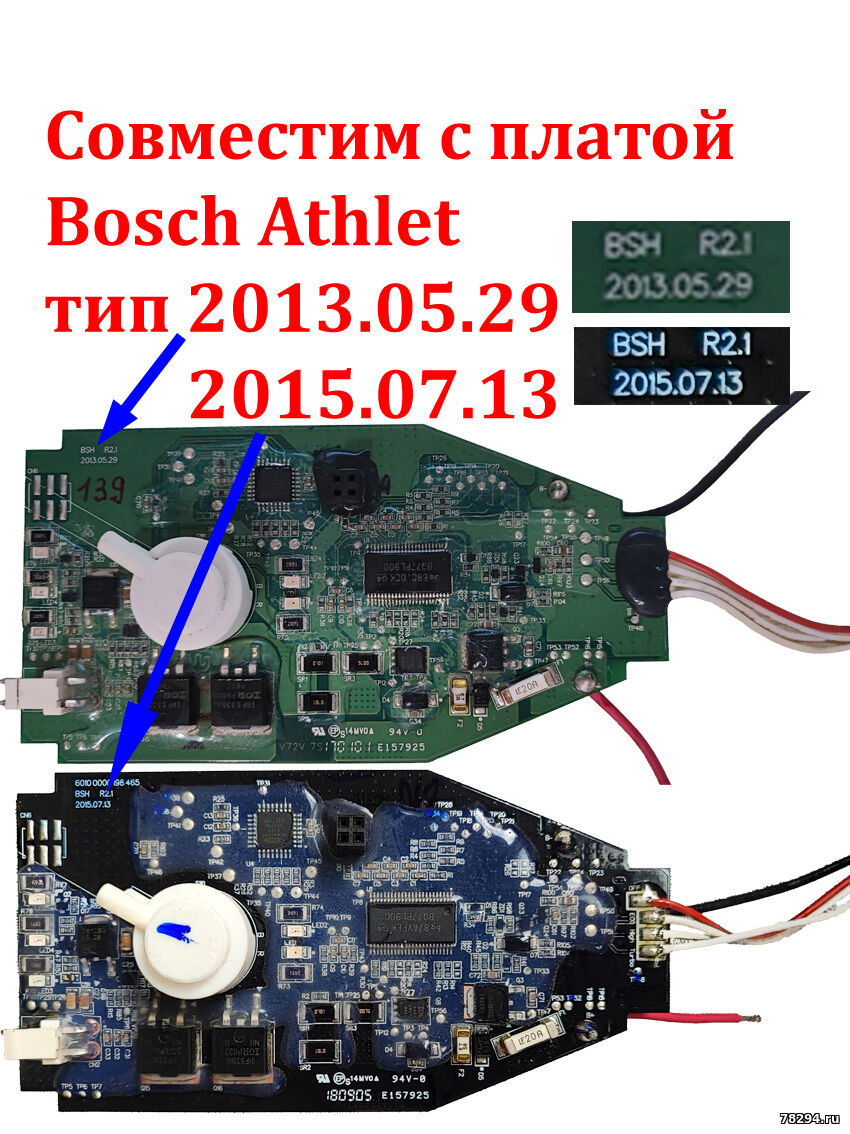

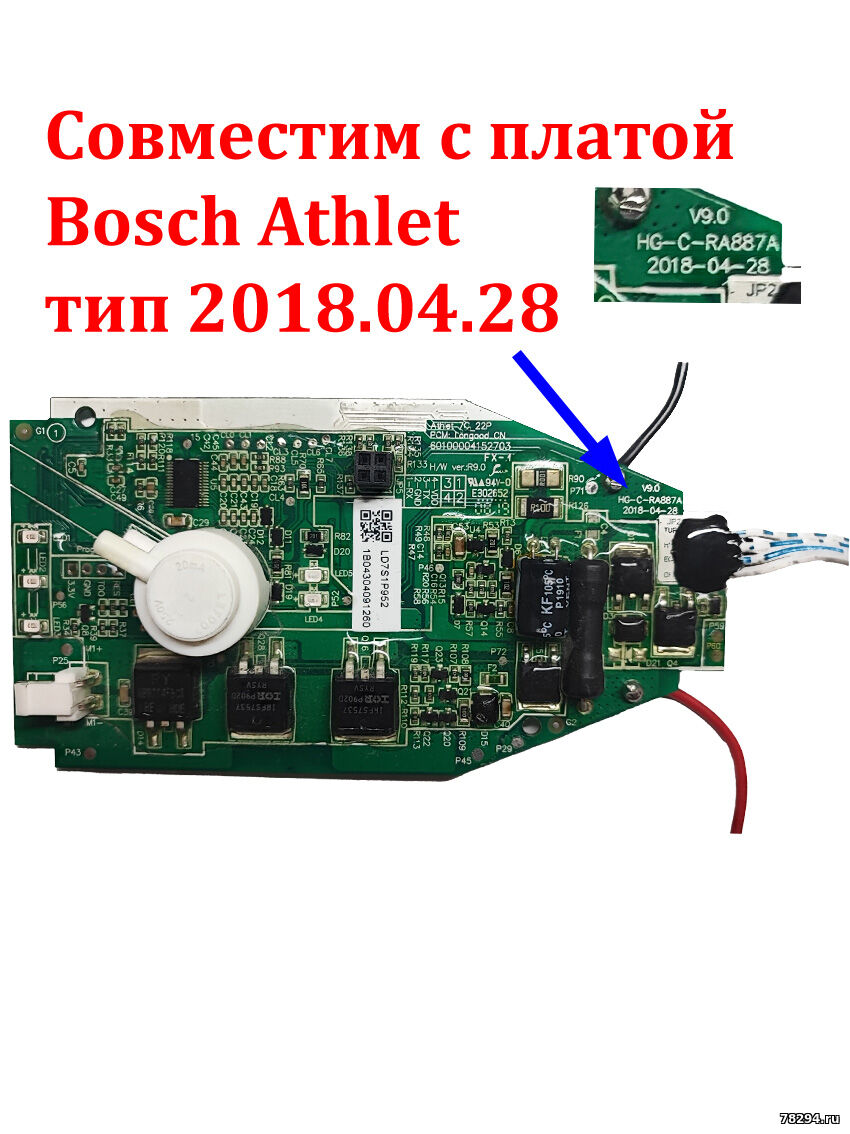

Вот Вам две фотки плат. Стрелками указано, где посмотреть версию платы.
Цитата alkhomich ( ) Тогда емкость аккумуляторов снизилась настолько, что хватает пылесосу работы только на 2-3 мин., но тогдапочему напряжение после самопроизвольного выключения на каждом аккумуляторе 3,9 В ?
Все это прекрасно видно на параллельном пассивном балансире. Вы же лишь фиксируете напряжение после отката.
|
|
|
|
|
|
alkhomich
|
Дата: Вторник, 28.07.2026, 22:37 | Сообщение # 409
|
|
|
Здравствуйте !
Посмотрел модель платы на пылесосе -2013.05.29.
Наверное к плате подобрать батарею
аккумуляторов будет сложно ?
|
|
|
|
|
|
16
|
Дата: Вторник, 28.07.2026, 23:54 | Сообщение # 410
|
Пользователи
16
Сержант
- Сообщений:135
- Репутация:7±
|
Цитата alkhomich ( ) Здравствуйте !Посмотрел модель платы на пылесосе -2013.05.29.
Наверное к плате подобрать батарею
аккумуляторов будет сложно ? |
|
|
|
|
|
alkhomich
|
Дата: Среда, 29.07.2026, 11:45 | Сообщение # 411
|
|
|
Здравствуйте !
Нашел аккумулятор для версии пылесоса 25,2 В под плату
2013.03.29, но смогу занятся его заменой только после 28.08.Добавлено (29.07.2026, 22:17)
---------------------------------------------
По результату отпишусь.
|
|
|
|
|
|
tsabolg
|
Дата: Суббота, 01.08.2026, 14:21 | Сообщение # 412
|
|
|
Уважаемые форумчане, приветствую вас.. я тут новичок.. перечитал весь форум, в поисках рабочей прошивки на BOSCH ATHLET 25,2, с зелёной платой тип 2013, как на фото выше, но так и не нашёл..ни одна прошивка из трёх, что нашёл на просторах интернете не запустила пылесос.. два пылесоса разобрал - свой и дочки, так третий день и никакой не могу запустить.. подозреваю, что при прошивке выставил фьюзы, что представлены тут как рабочие, поставил галочки на FLASH, EEPROM и на FUSES.. теперь вообще не включаются.. все три прошивки перепробовал в разных вариантах с тремя галочками и фьюзами - по умолчанию и так называемой "рабочей" с этого форума. Помогите, если кто может.
|
|
|
|
|
