Пылесос аккумуляторный Philips FC6168 ремонт
|
|
|
ivannagornyy
|
Дата: Понедельник, 19.01.2026, 18:42 | Сообщение # 241
|
|
|
Цитата Anat78 (  ) У вас просто плохой контакт в контактной группе на ручке (нет плюса), все почистить и проверить что контакты не загнуты
Почистил, проверил. Не помогло.

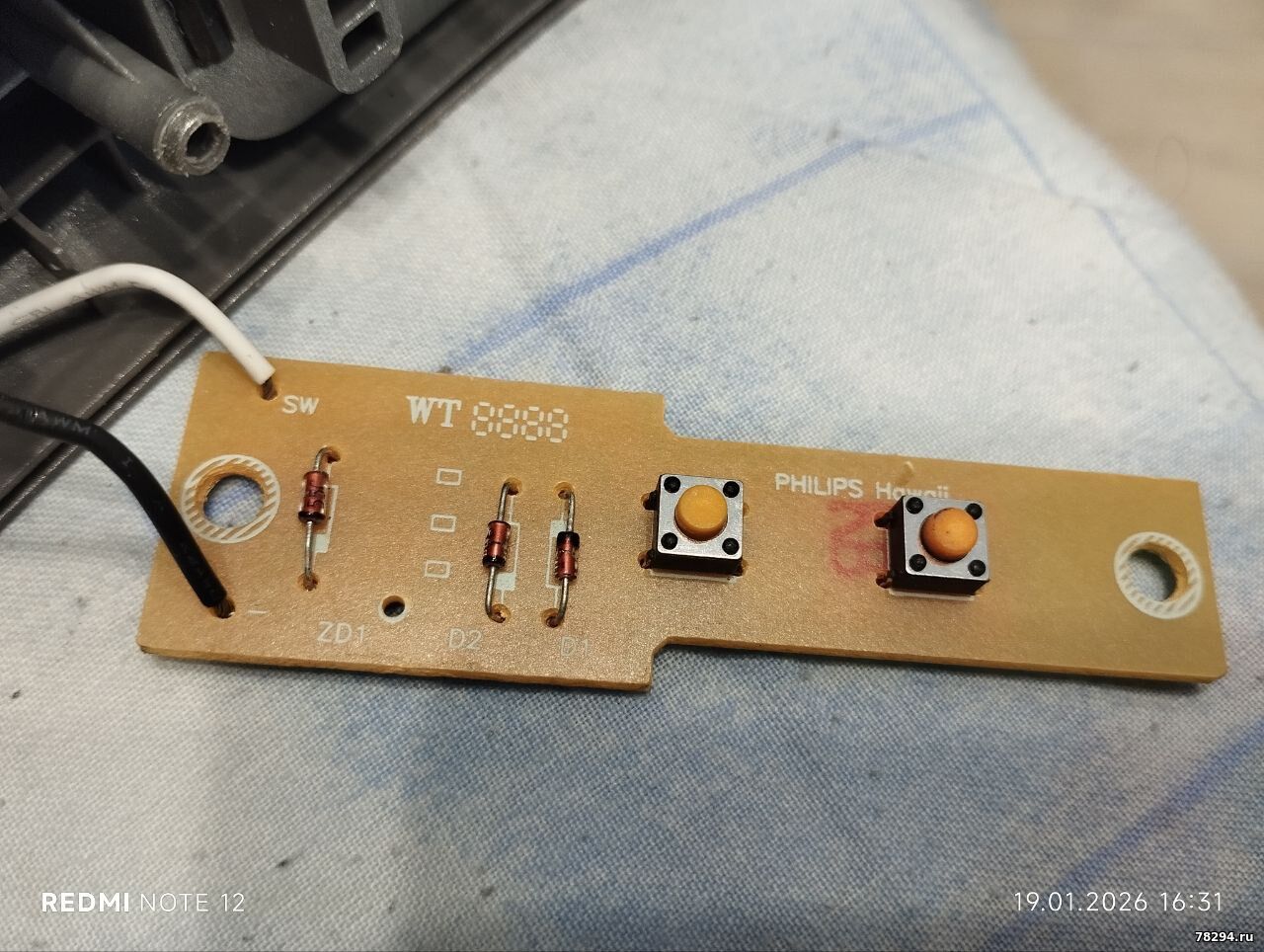

Пробило диод ZD1 на той плате, где 2 кнопки "Вкл" и "Мах" в самом верху ручки.
Подскажите, пожалуйста, какой диод нужно купить?
Сообщение отредактировал ivannagornyy - Понедельник, 19.01.2026, 19:05 |
|
|
|
|
|
ivannagornyy
|
Дата: Понедельник, 19.01.2026, 18:45 | Сообщение # 242
|
|
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 19.01.2026, 23:52 | Сообщение # 243
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
BZX55C
на 5 вольт вроде. на нем написано все
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ivannagornyy
|
Дата: Вторник, 20.01.2026, 15:47 | Сообщение # 244
|
|
|
Цитата ivannagornyy ( ) Пробило диод ZD1 на той плате, где 2 кнопки "Вкл" и "Мах" в самом верху ручки.
Плохо быть неучем!
Оказывается, что это не диод, а стабилитрон и он исправен.
Проблему включения с ручки и вращения щетки я так и не решил.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 20.01.2026, 17:58 | Сообщение # 245
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
1. проверьте вращение двигателя щетки от внешнего блокапитания
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ivannagornyy
|
Дата: Вторник, 20.01.2026, 18:12 | Сообщение # 246
|
|
|
Цитата Anat78 ( ) проверьте вращение двигателя щетки от внешнего блокапитания |
|
|
|
|
|
Anat78
|
Дата: Вторник, 20.01.2026, 18:22 | Сообщение # 247
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|

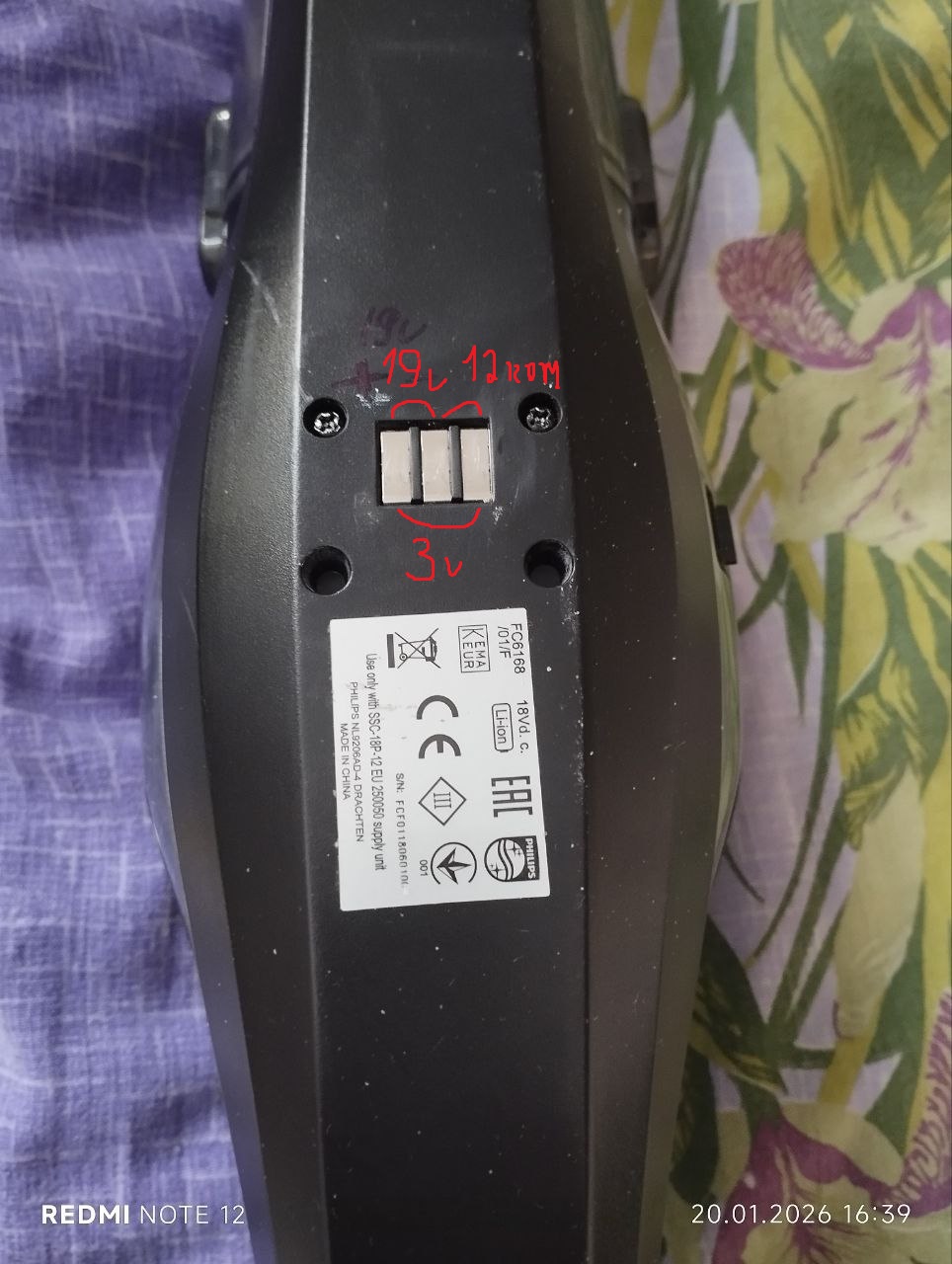

2. проверить на контактах пылесоса что есть напряжение на щетку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ivannagornyy
|
Дата: Вторник, 20.01.2026, 18:47 | Сообщение # 248
|
|
|
Цитата Anat78 ( ) 2. проверить на контактах пылесоса что есть напряжение на щетку
Errsh в сообщении №54 в 2020 году поднимал аналогичный вопрос.
У него 3 шт. были с такой же неисправностью. Решения не было и его тоже нет на форуме.
|
|
|
|
|
|
sergmuravskiy89
|
Дата: Среда, 28.01.2026, 23:03 | Сообщение # 249
|
|
|

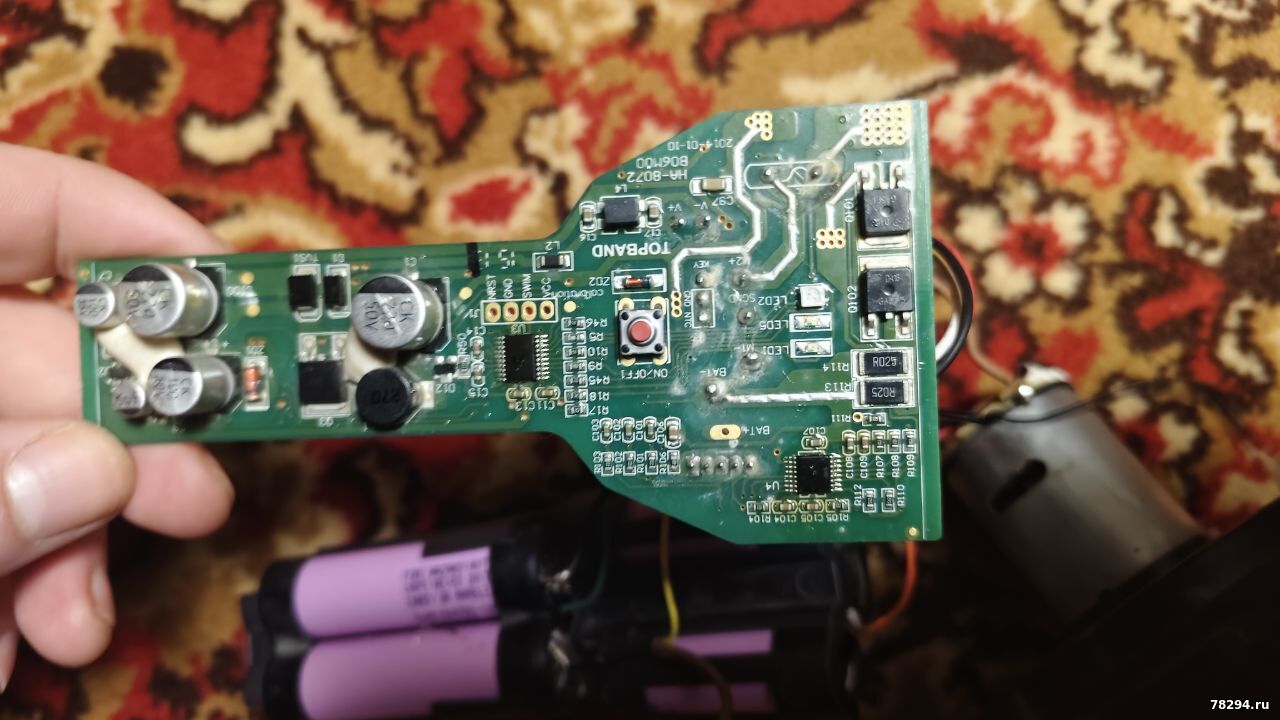

Уважаемые формумчане, помогите пожалуйста! Я менял, аккумулятор на Рhiliрs FС6168/01 видимо по неопытности и/или кривости рук, не втой последовательности что-то отключил и теперь при нажании на кнопку - тупо мигает красным (пылесос не в сборе, просто плата с двигателем и акумом).... При подключении к заряднику, зарядка вроде-как осуществляется (мигает зеленым один индикатор, два горят постоянно). Подскажите пожалуйста, может это он не хочет включаться, так как разобран, а в сборе включится? но я вроде датчиков каких-то не заметил. Или я что-то спалил и надо менять плату или какую-то радиодеталь?
Сообщение отредактировал sergmuravskiy89 - Среда, 28.01.2026, 23:06 |
|
|
|
|
|
Anat78
|
Дата: Среда, 28.01.2026, 23:45 | Сообщение # 250
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
Сгорела u4 или ее обвязка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Среда, 08.04.2026, 13:32 | Сообщение # 252
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|

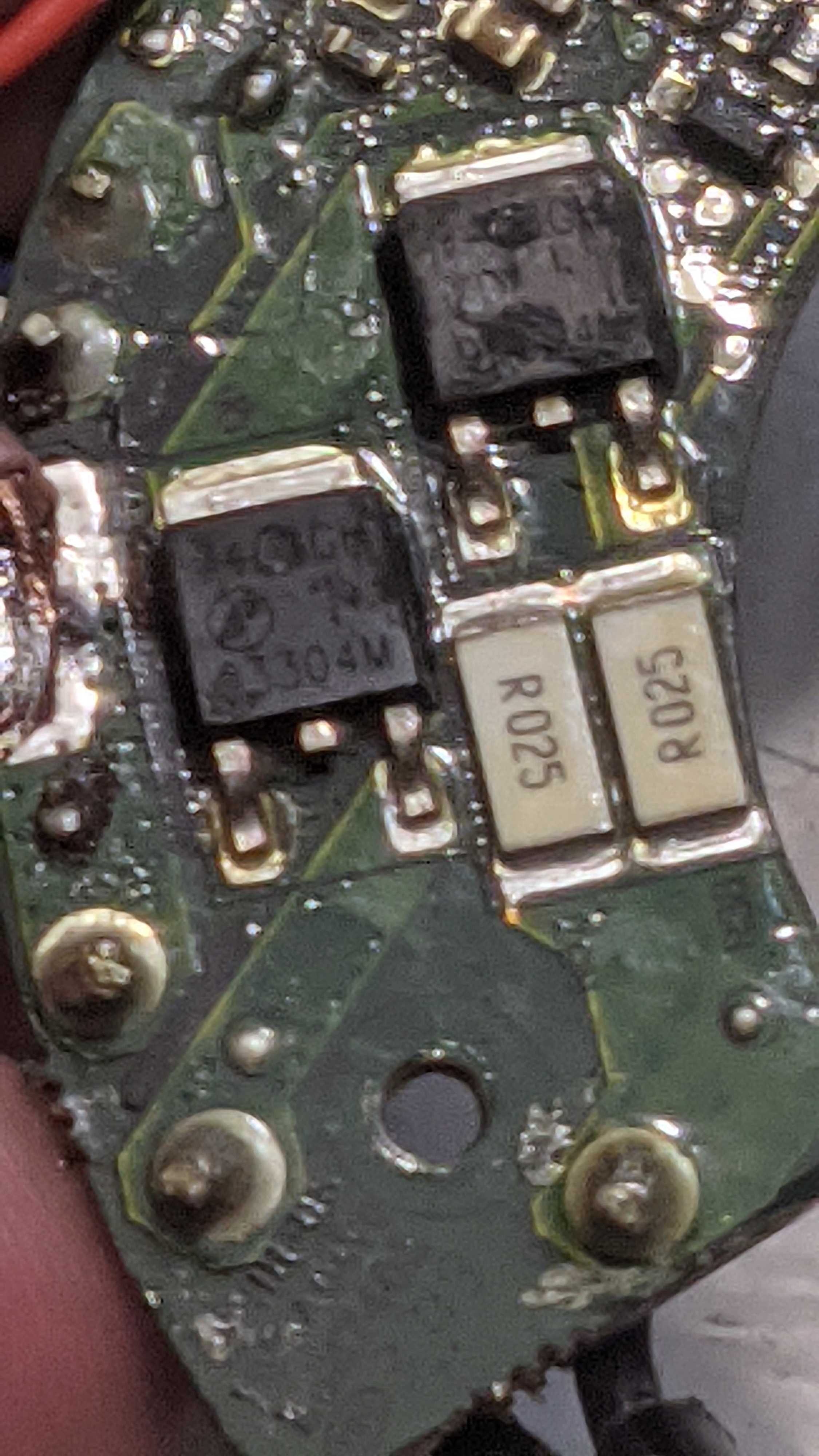

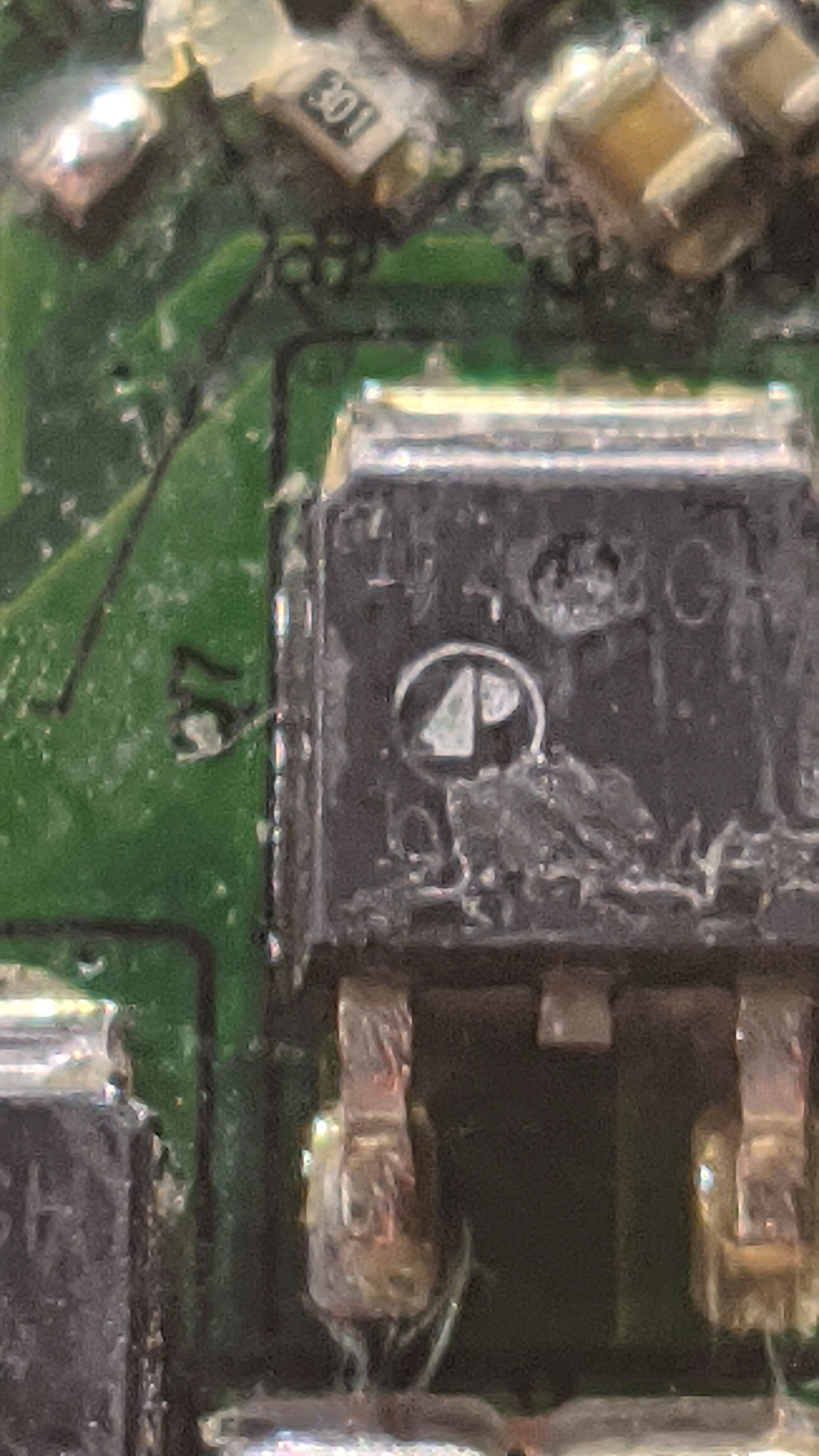

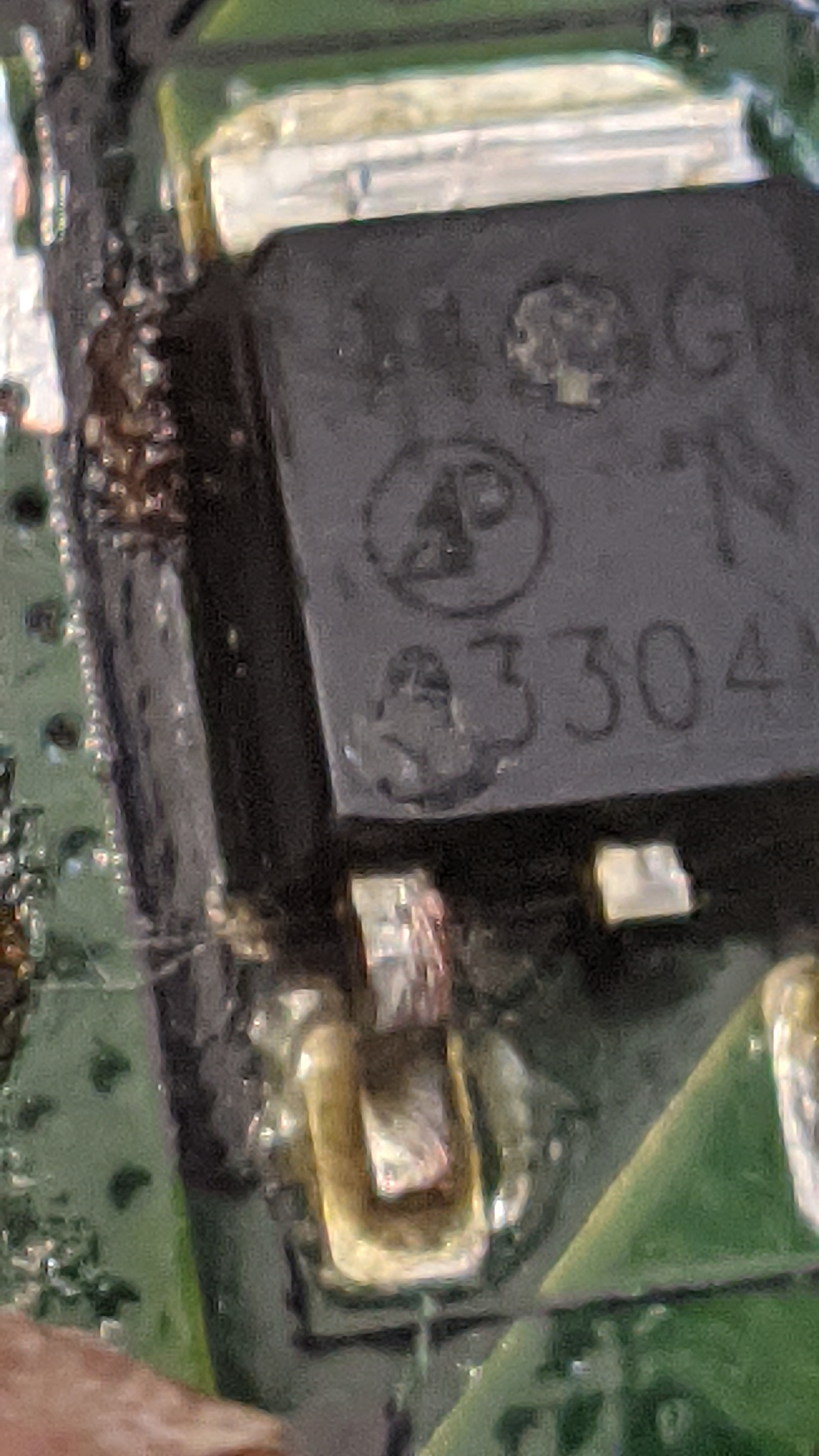

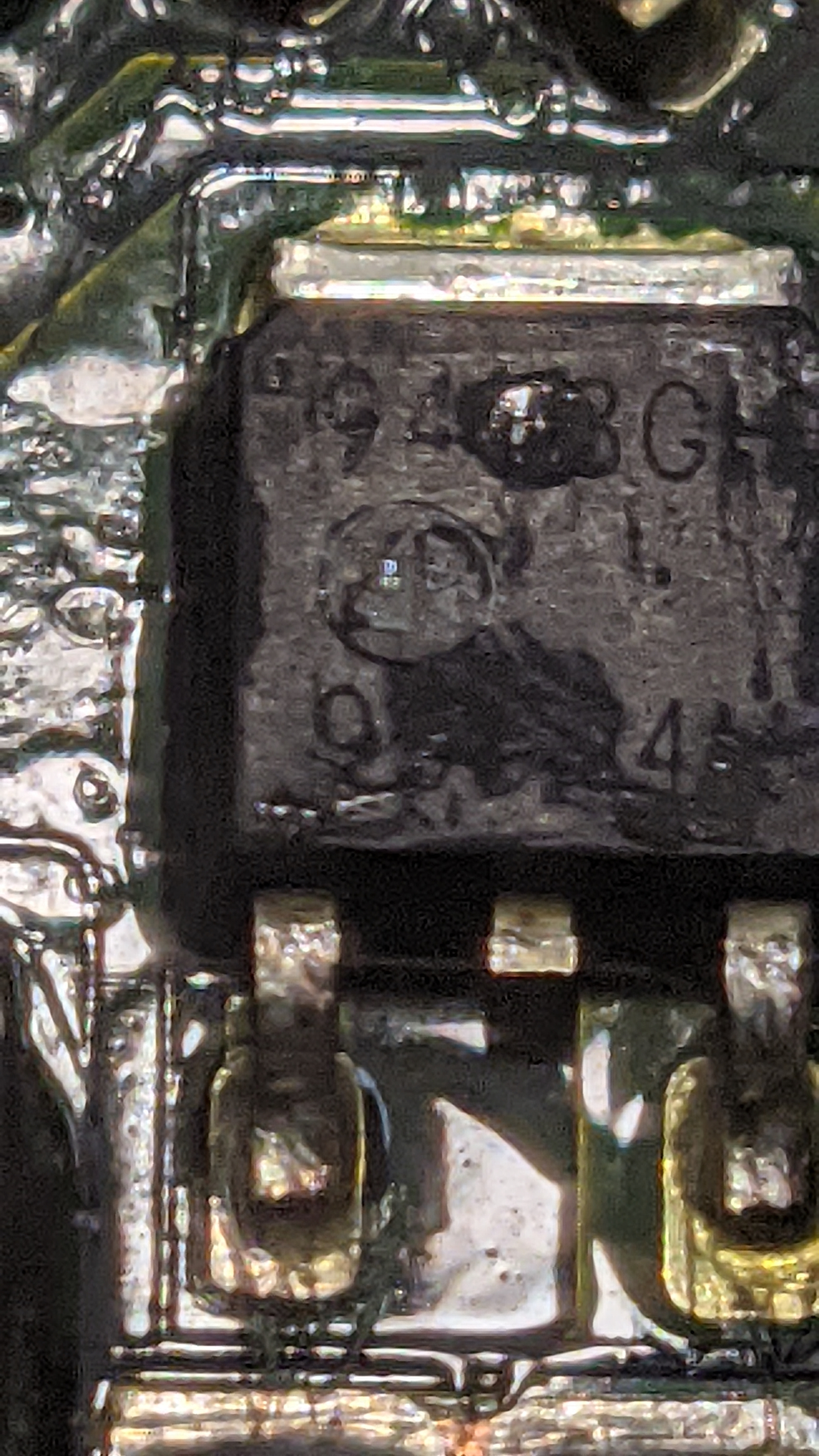

AP9468GH
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
azalis71
|
Дата: Среда, 08.04.2026, 19:05 | Сообщение # 253
|
|
|
Цитата Anat78 ( ) AP9468GH |
|
|
|
|
|
kovko101
|
Дата: Пятница, 10.04.2026, 21:52 | Сообщение # 254
|
|
|
Вышел из строя термодатчик, в обрыве. Пока подпаял обычный резистор на 10 кОм. Всё работает. Что можно вместо него поставить или так и оставить (аки на 3000 мА). PCB16303 REV 0.6
Сообщение отредактировал kovko101 - Пятница, 10.04.2026, 22:06 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.04.2026, 23:24 | Сообщение # 255
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
https://ali.click/fvqq516?erid=2SDnjcCBuGv
Вот термодатчики на 10кОм
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ganna20000101
|
Дата: Понедельник, 13.04.2026, 22:53 | Сообщение # 256
|
|
|
Добрый день. Подскажите, пож-та, при сборке коротнул разъемом зарядки на аккумулятор.
После этого при подключении зарядного мигает красным LED2. Больше ничего не происходит.
Как понимаю на U4 не приходит напряжение от БП, и она не дает команду на запуск.
U4 менялась.
Не подскажете, куда копать?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.04.2026, 22:55 | Сообщение # 257
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
Мигает красный постоянно или только 11 раз?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ganna20000101
|
Дата: Понедельник, 13.04.2026, 23:13 | Сообщение # 258
|
|
|
Мигает постоянно при подключенном зарядном. При отключении не реагирует ни на что.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 14.04.2026, 07:18 | Сообщение # 259
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
да сгорел контроллер батареи и обвязка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ganna20000101
|
Дата: Вторник, 14.04.2026, 15:26 | Сообщение # 260
|
|
|
Изначально перечитав ветку была мысль именно такая. Но и обвязка целая и контроллер менялся 2 раза.
Схемы нет, но как понимаю при включении блока питания на контроллер должно прийти 25 вольт. А их нет.Добавлено (15.04.2026, 11:39)
---------------------------------------------
Подскажите еще пож-та, что такое U1 и U2.
Маркировка U1 похоже GB2, U2 скорее всего V3PJ. Добавлено (19.04.2026, 01:47)
---------------------------------------------
Цитата Anat78 ( ) да сгорел контроллер батареи и обвязка
Может есть еще какие-то подсказки?
|
|
|
|
|
|
d7474d
|
Дата: Понедельник, 20.04.2026, 19:32 | Сообщение # 261
|
|
|
Здравствуйте. В fc6162 умерли старые NI-CD аккумуляторы,вместо них поставил 3шт 21700 li-ion подключив сборку к старым контактом напрямую без платы BMS,всё работает и заряжает нормально(до 12.1 V),но гложут сомнения что может стоить поставить BMS.Что посоветуете,оставить как есть или поставить балансировку?
Сообщение отредактировал d7474d - Понедельник, 20.04.2026, 19:44 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 20.04.2026, 19:34 | Сообщение # 262
|
Администраторы
Anat78
Подполковник
- Сообщений:8298
- Репутация:69±
|
4 шт должен заряжать до 16,5в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
d7474d
|
Дата: Понедельник, 20.04.2026, 19:35 | Сообщение # 263
|
|
|
Спутал,конечно 3 шт.
Сообщение отредактировал d7474d - Понедельник, 20.04.2026, 19:45 |
|
|
|
|
|
ganna20000101
|
Дата: Понедельник, 20.04.2026, 22:53 | Сообщение # 264
|
|
|
Anat78, подскажите, U1 - маркировка GB (GB2), U2 - маркировка V3 (V3RJ) что это?
похоже на стабилизаторы напряжения... не могу найтиДобавлено (22.04.2026, 23:14)
---------------------------------------------
Цитата Anat78 ( ) да сгорел контроллер батареи и обвязка
Контроллер целый и обвязка так же. Проверено 100%.
Пришлось заморочиться и разобираться детально. Выяснилось из схемы, что для инициализации платы после подключения аккумулятора при подаче
напряжения от БП на 16 ногу микроконтроллера должен приходить
положительный импульс. На моей плате его нет, соответственно Q3 закрыт, хотя питание на МК приходит.
Ну и соответственно МК уходит а аларм (постоянно мигает красным)
Грешу на МК, думаю подгорел.
Скажите, может у вас есть прошивка на STM8 ?
PS. Если принудительно подать, то все становится на свои места. и БМС работает, и Q3 открытый. до нажатия ВКЛ. Пытается запустится мотор, включается МК, и естественно уходит в защиту.Добавлено (25.04.2026, 11:13)
---------------------------------------------
может все таки кто то подскажет логику работы МК? есть ли прошивка?
|
|
|
|
|
