Зарядное устройство HITACHI UC 3SFL

Форумчане:

Всего пользователей

Страница 1 из 1
1

Anat78

Дата: Понедельник, 24.06.2019, 11:44 | Сообщение # 1

Администраторы

Anat78

Подполковник

Сообщений:8250
Репутация:68 ±

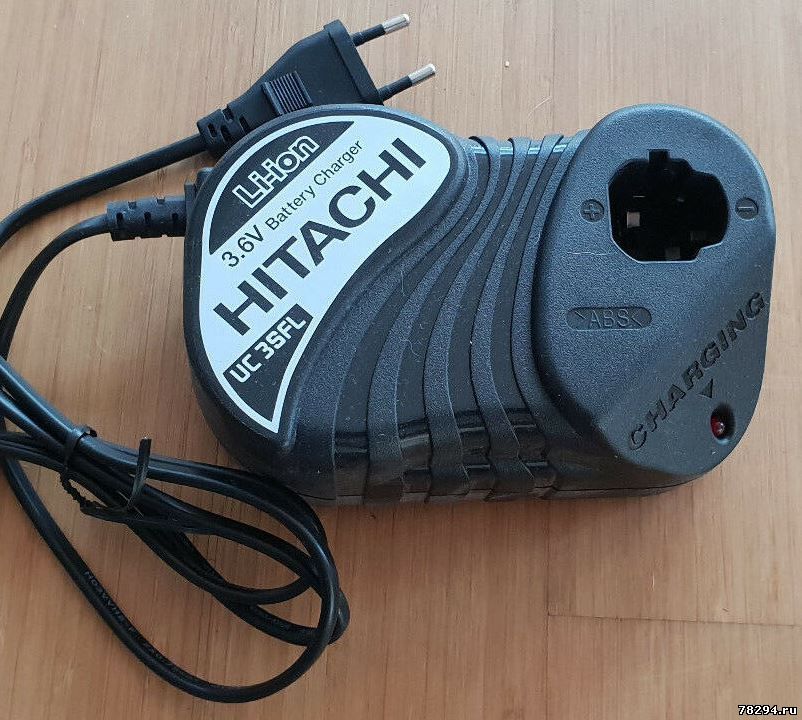

Зарядное устройство HITACHI UC 3SFL
От Аккумуляторной отвертки Hitachi DB3DL2

Ток заряда 3А
Потребляемая мощность 21ватт

Инструкция https://www.manualslib.com/manual/1109516/Hitachi-Uc-3sfl.html

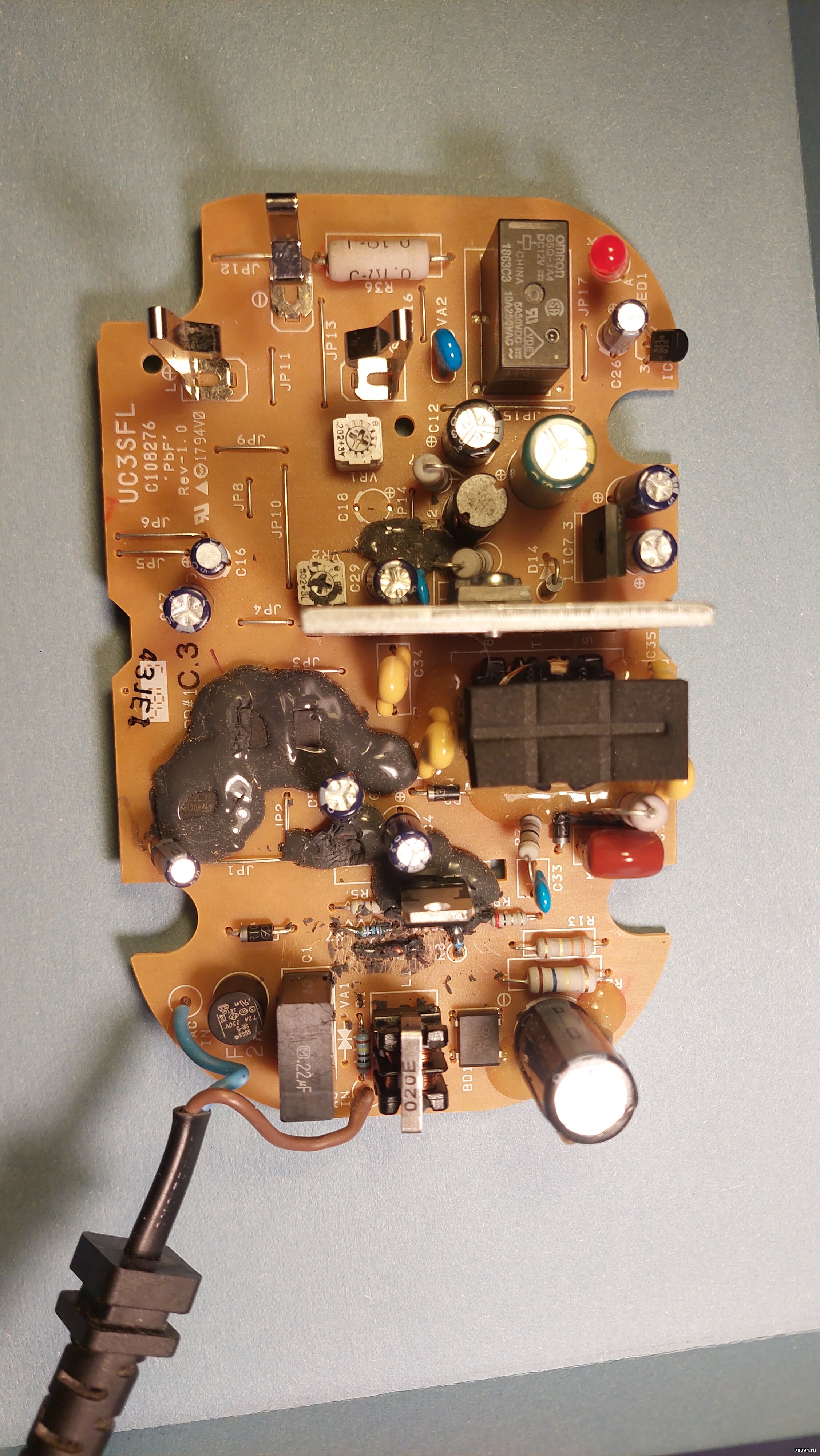

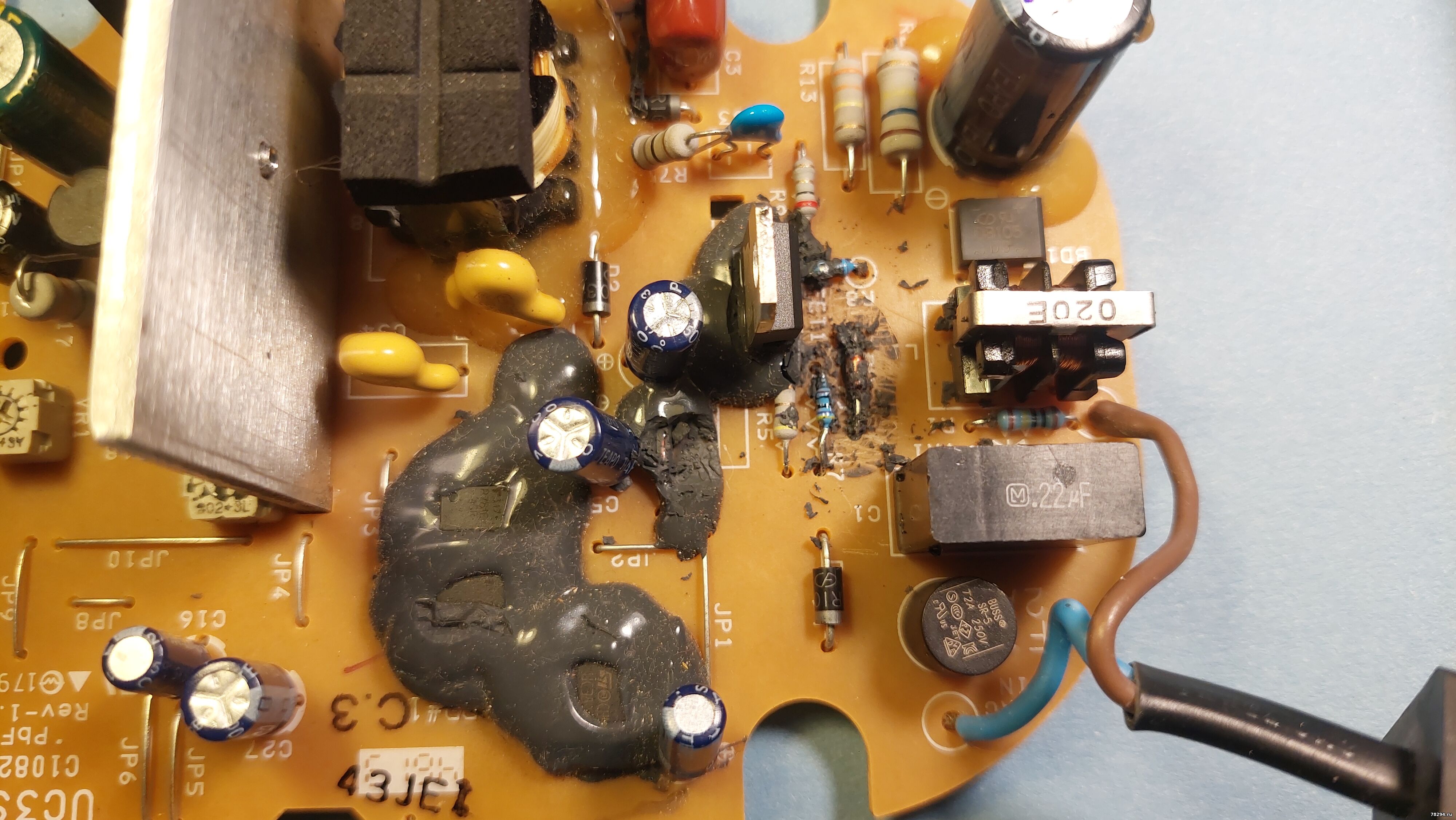

Rezystor R8 -1k
MOSFET - P4NK80Z
Regulator UC3842BN

R5 - 4R7
R7 - 470R
ZD1 - zenerka 18V
ZD2 - zenerka 7,5V
D3 - 1N4148

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

egorchenko-sergey

Дата: Суббота, 07.03.2026, 03:02 | Сообщение # 2

Пользователи

egorchenko-sergey

Рядовой

Сообщений:3
Репутация:0 ±

Не реагировал на акб (лампочка не загоралась), пропаял контакты теперь заряжает их минуту и выключается.
ЗУ сильно греется без акб, а именно p4nk80z до 95⁰

Причину пока не выявил

Сообщение отредактировал egorchenko-sergey - Суббота, 07.03.2026, 03:19

egorchenko-sergey

Дата: Суббота, 07.03.2026, 03:06 | Сообщение # 3
