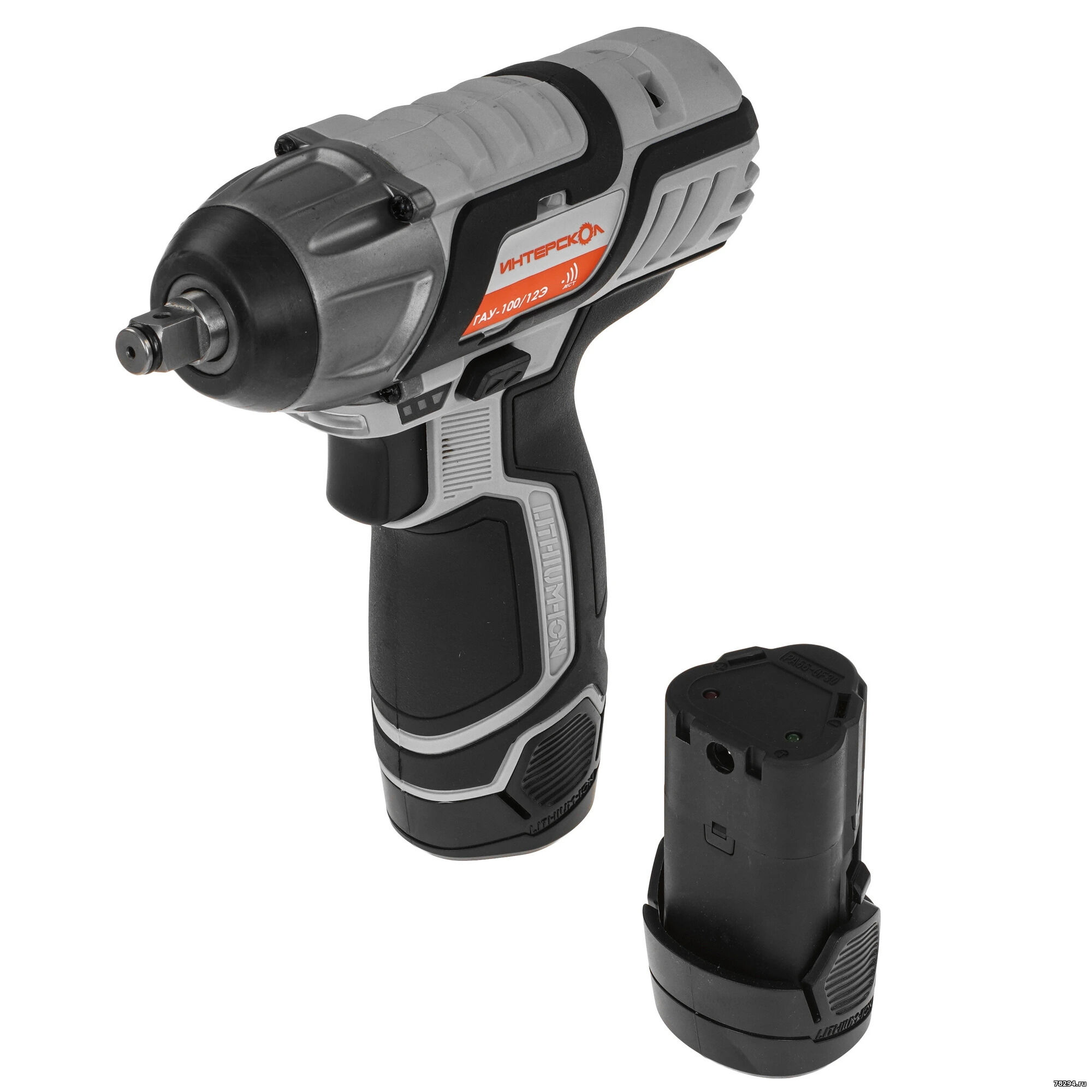

Гайковерт Интерскол ГАУ 100-12Э схема и обзор
807.0.0.70
Максимальный крутящий момент до 100 Nm
Маскимальные обороты 2400 об/мин, частота ударов 3000 уд/мин.

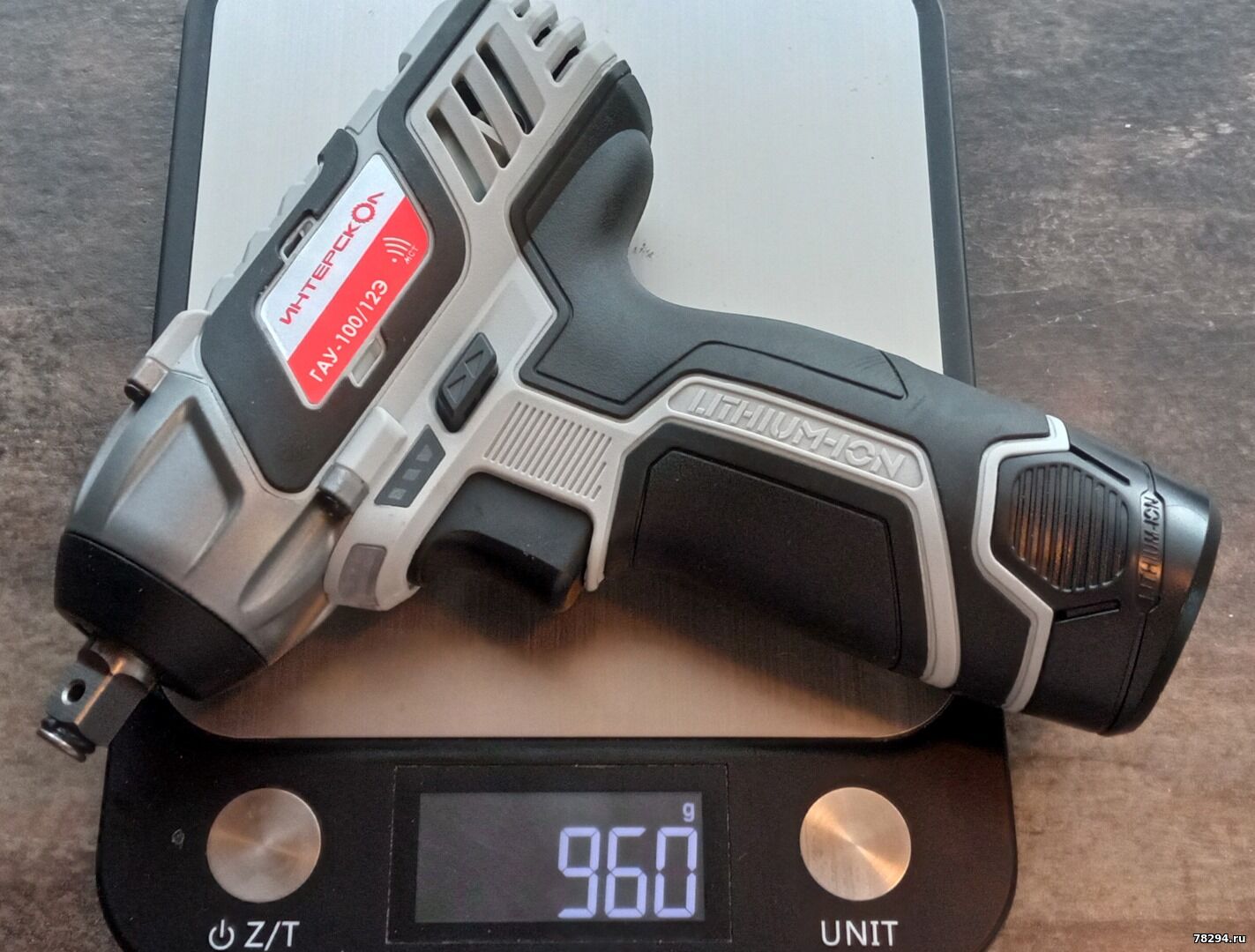

Вес заявлен 1.0 кг. По факту: тушка 0,775 кг, с АКБ 2Ач 0,96 кг, с АКБ 6Ач 1,18 кг

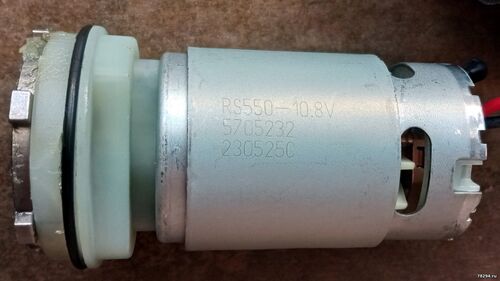

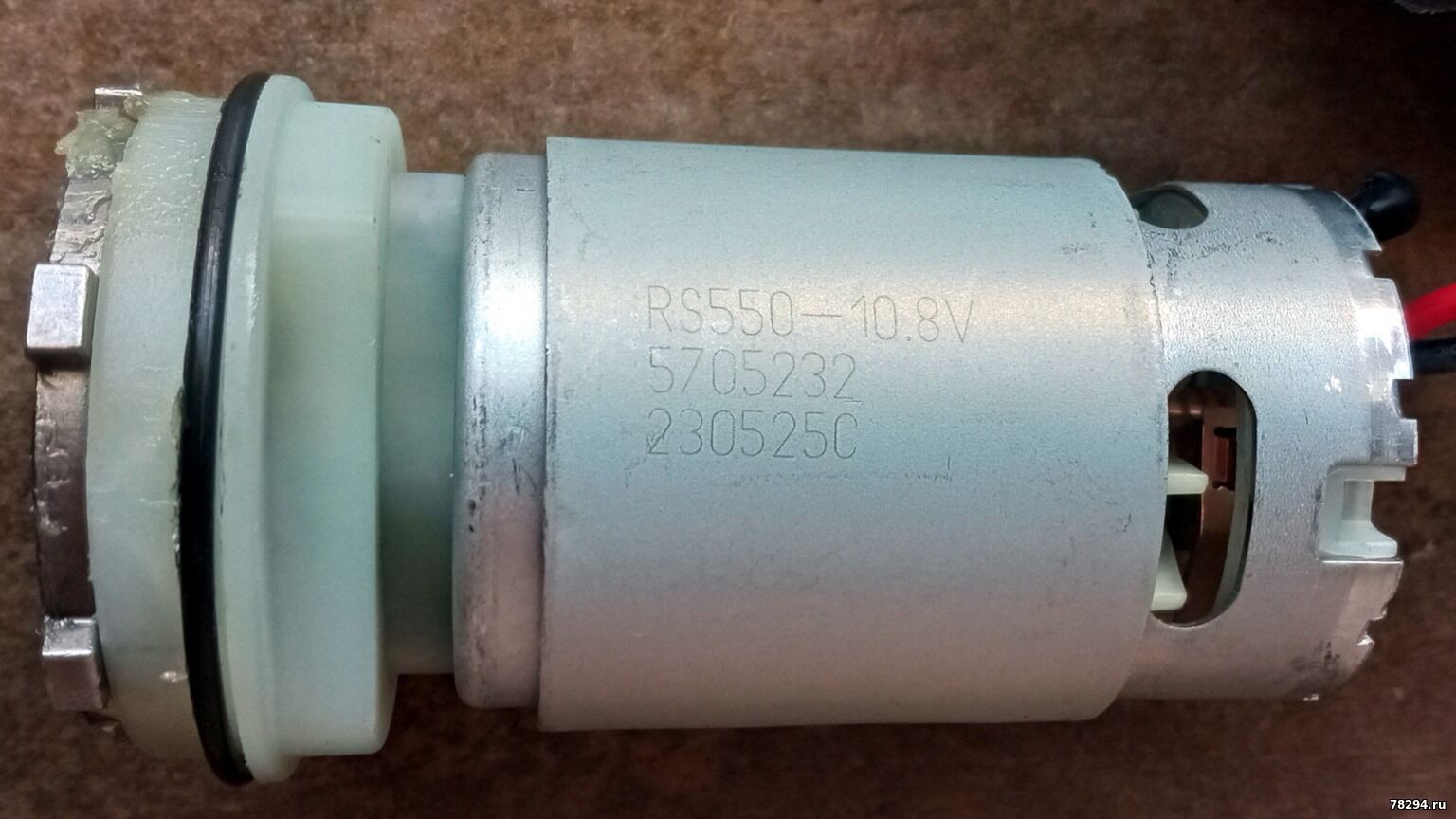

Мотор стандартный RS-550 10.8V
Молоточек (шпиндель) 40 г.

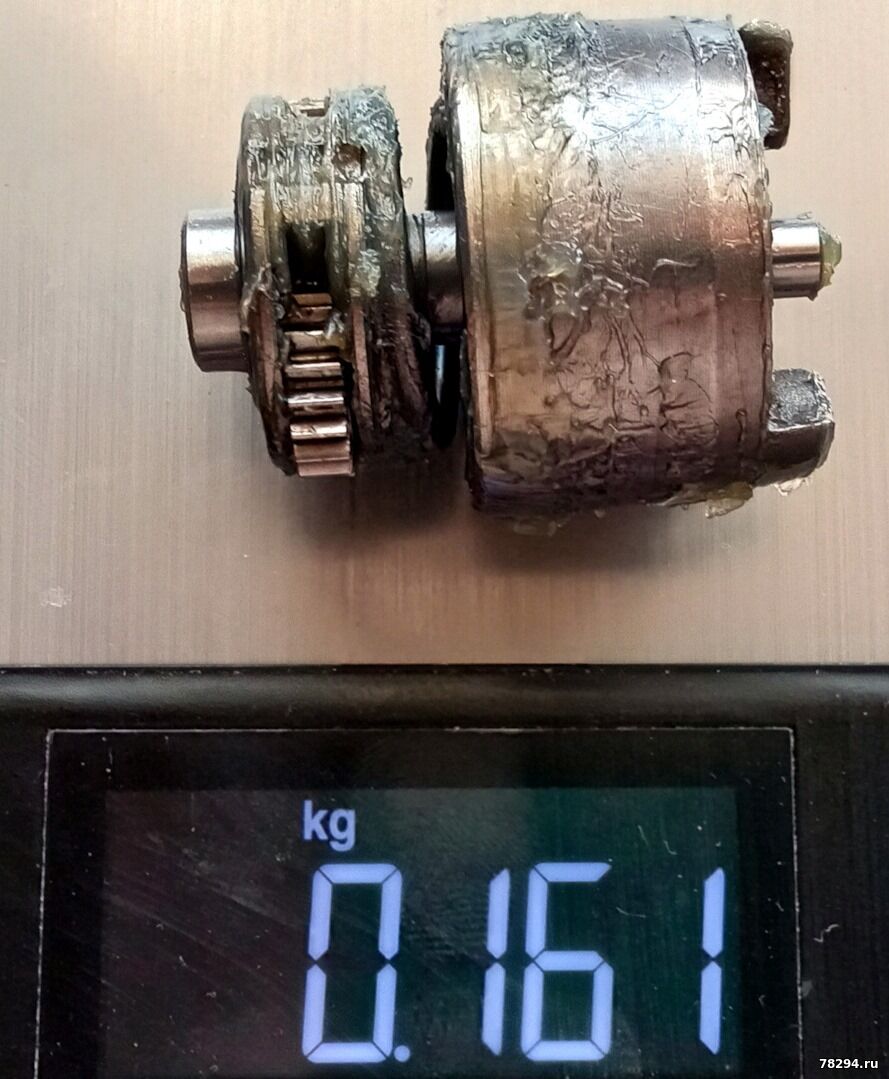

Наковальня (маховик) 161 г (для сравнения на 200 NmAEG 18Vвес маховика 172 г)
Кнопка JLevel 16A
Корпус из армированного пластика PA6-GF30+TPEс обрезиненкой
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, Вчера, 10:30 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8686
- Репутация:73±
|

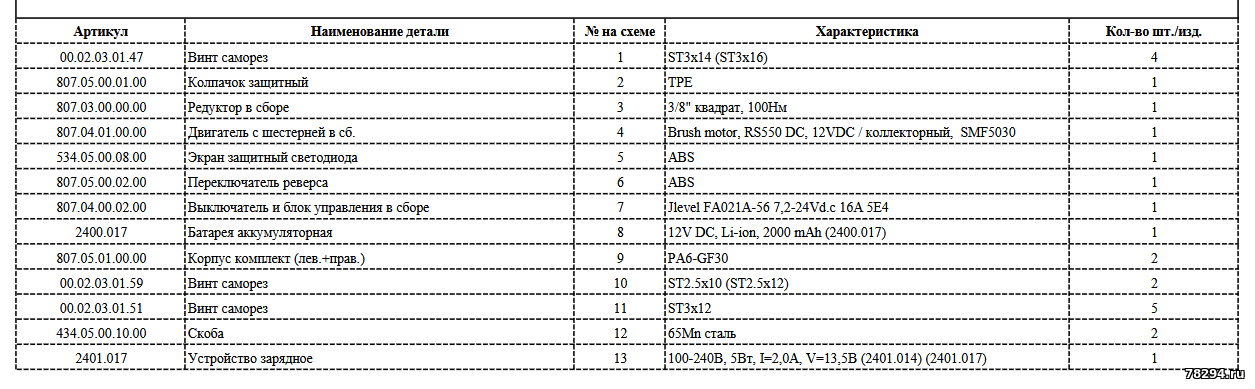

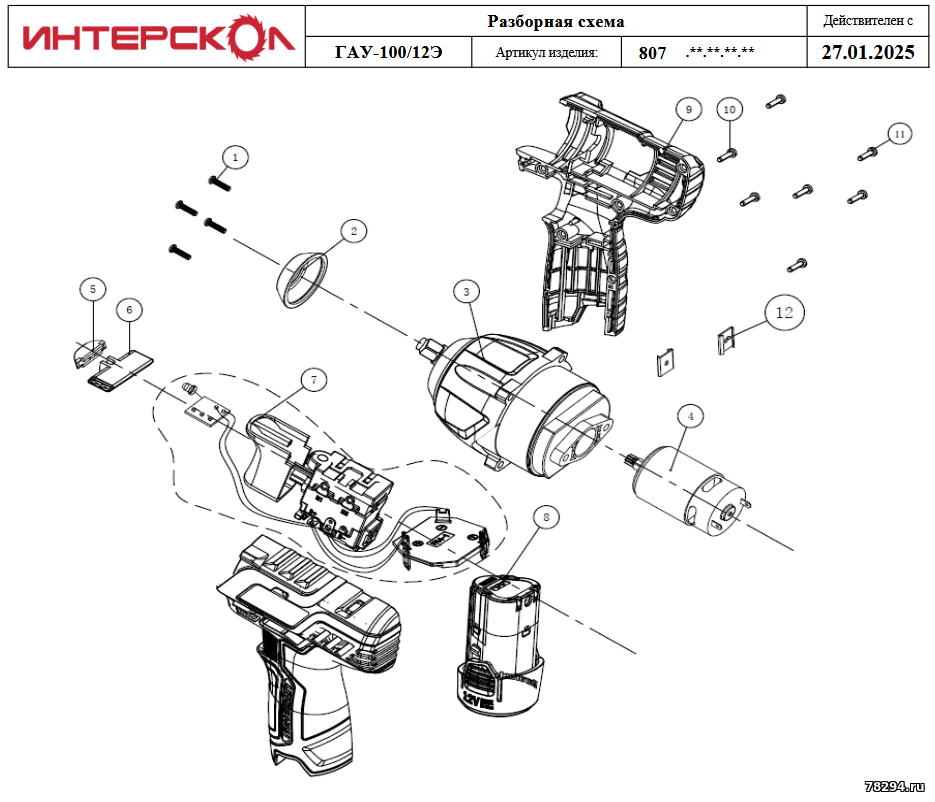

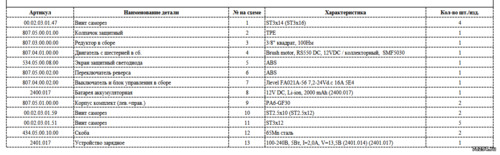

1 Винт 3х14 мм 00.02.03.01.47
2 Колпачок защитный 807.05.00.01.00
3 Редуктор в сборе 807.03.00.00.00
4 Двигатель с шестерней в сб. 807.04.01.00.00
5 Экран защитный светодиода 534.05.00.08.00
6 Переключатель реверса 807.05.00.02.00
7 Выключатель и блок управления в сборе 807.04.00.02.00
8 АЗУ-12В адаптер ЗУ 736.1.0.00
8 Аккумулятор Li-ion 12 Вольт 2.0Ач (БА-2/12) 2400.017
8 Батарея аккумуляторная 18650 12В, 1.3А·Ч Li-ion 434.02.03.00.00
8 Батарея аккумуляторная 687.02.03.02.00
8 Аккумулятор 12V 1,5A D111-0080
8 Аккумулятор DEKO Li-ion 2000 mAh DC 12V D111-0716
9 Корпус комплект (лев. прав.) 807.05.01.00.00
10 Винт 2.5х10 мм 00.02.03.01.59
11 Винт 3х12 мм 00.02.03.01.51
12 Скоба крепления 434.05.00.10.00
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, Вчера, 10:38 | Сообщение # 3
|
Администраторы
Anat78
Подполковник
- Сообщений:8686
- Репутация:73±
|

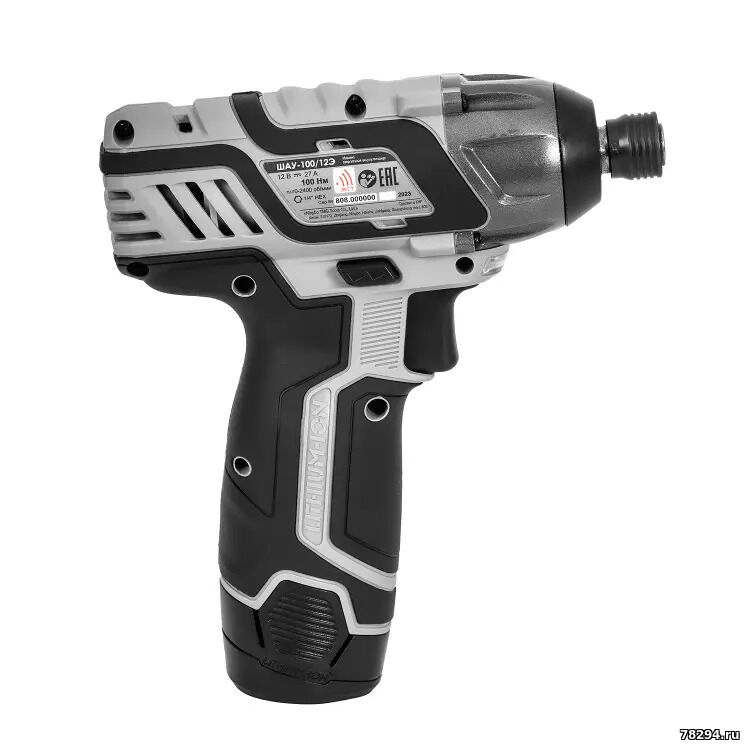

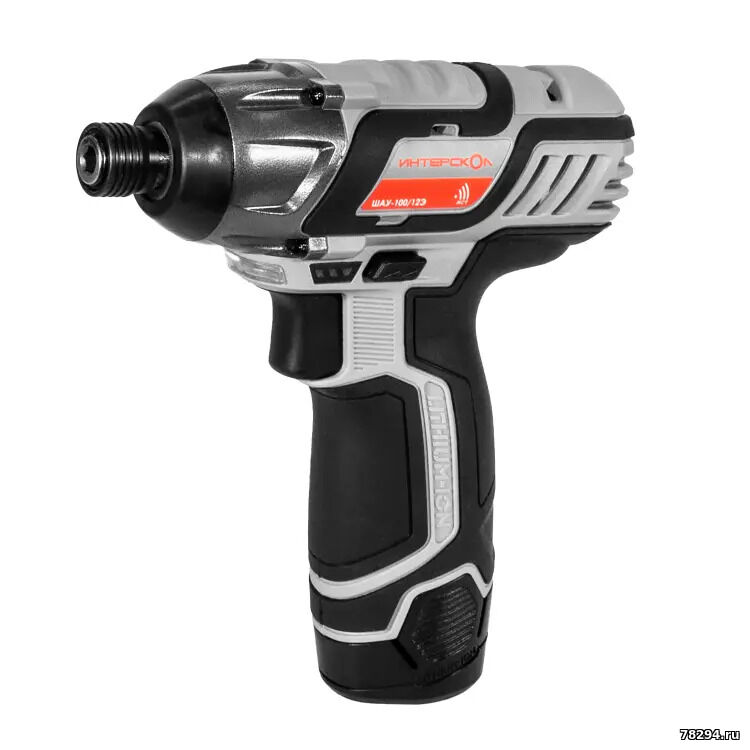

Аккумуляторный ударный шуруповёрт ШАУ-100/12Э схема и ремонт
Начинка вся та же самая что и у гайковерта, только выход уже под биты 1/4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, Вчера, 10:38 | Сообщение # 4
|
Администраторы
Anat78
Подполковник
- Сообщений:8686
- Репутация:73±
|

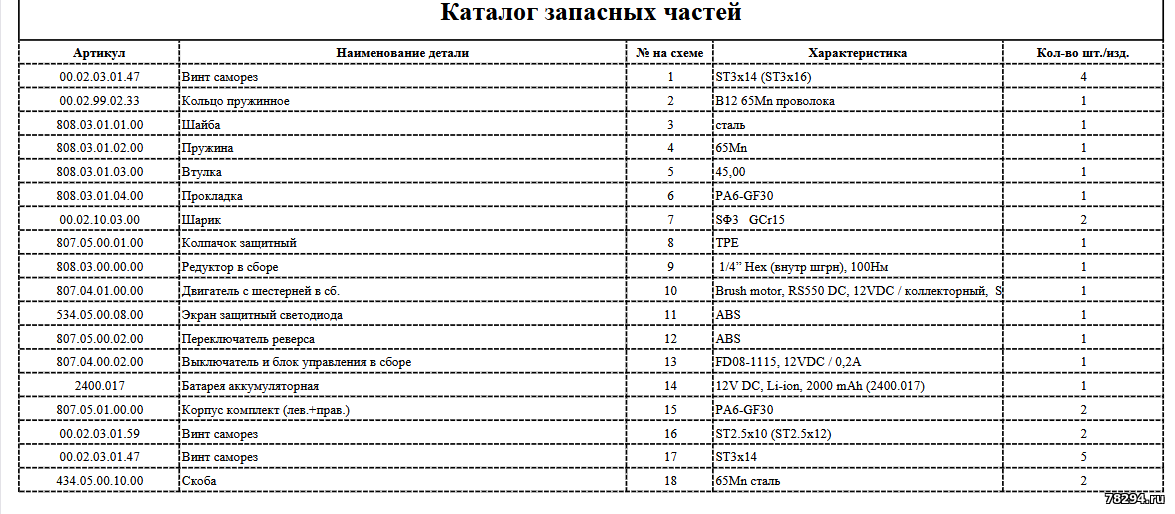

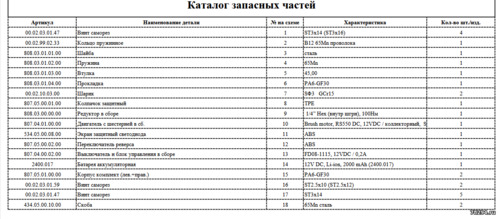

No. Наименование Артикул
1 Винт 3х14 мм 00.02.03.01.47
2 Кольцо пружинное 00.02.99.02.33
3 Шайба 808.03.01.01.00
4 Пружина 808.03.01.02.00
5 Втулка 808.03.01.03.00
6 Прокладка 808.03.01.04.00
7 Шарик 3 мм 00.02.10.03.00
8 Колпачок защитный 807.05.00.01.00
9 Редуктор в сборе 808.03.00.00.00
10 Двигатель с шестерней в сб. 807.04.01.00.00
11 Экран защитный светодиода 534.05.00.08.00
12 Переключатель реверса 807.05.00.02.00
13 Выключатель и блок управления в сборе 807.04.00.02.00
14 АЗУ-12В адаптер ЗУ 736.1.0.00
14 Аккумулятор Li-ion 12 Вольт 2.0Ач (БА-2/12) 2400.017
14 Батарея аккумуляторная 18650 12В, 1.3А·Ч Li-ion 434.02.03.00.00
14 Батарея аккумуляторная 687.02.03.02.00
14 Аккумулятор 12V 1,5A D111-0080
14 Аккумулятор DEKO Li-ion 2000 mAh DC 12V D111-0716
15 Корпус комплект (лев. прав.) 807.05.01.00.00
16 Винт 2.5х10 мм 00.02.03.01.59
17 Винт 3х14 мм 00.02.03.01.47
18 Скоба крепления 434.05.00.10.00
