Бесщеточный шуруповерт Интерскол ДА-13/12В 45 схема и ремонт
ДАУ-13/12В 45 с ударом 6750 уд/мин / 27750 уд/мин

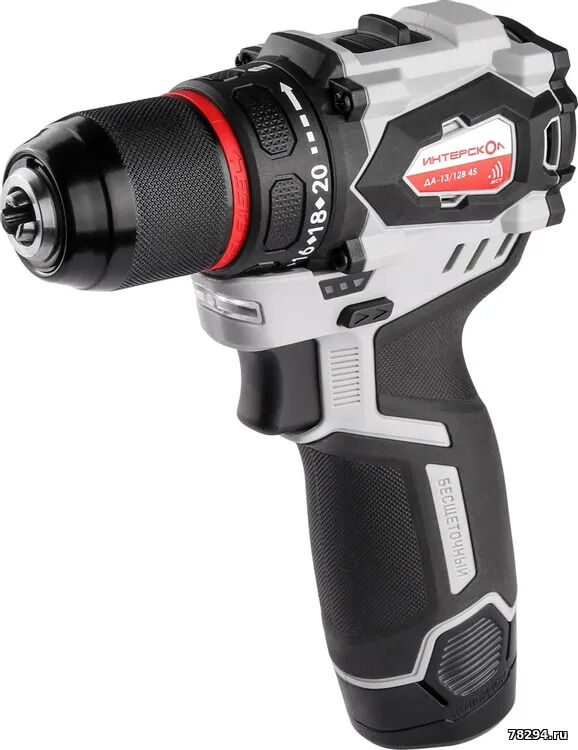

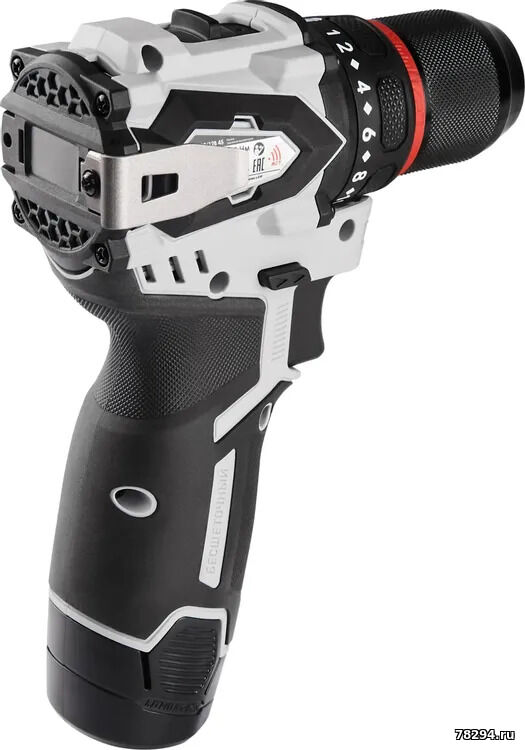

Профессиональная аккумуляторная дрель-шуруповерт с бесщеточным (вентильным) двигателем. Модель оптимально сбалансирована по весу,
размерам и мощности для серийного сверления отверстий, выполнения больших объемов работ с крепежом и прочих операций. Питается от
литийионных (Li-ion) аккумуляторных батарей единой универсальной аккумуляторной платформы АПИ 12 В.
Металлический сверлильный патрон отлично удерживает оснастку, что особенно важно при работе в режиме сверления.
Благодаря бесщеточному (вентильному) электродвигателю с цифровым управлением устройство значительно превосходит по энергетическим
характеристикам не только аккумуляторный инструмент с коллекторным приводом, но и сетевые аналоги за счет более высокого КПД (выше на 30%).
Это позволяет выполнять больше работы на одном заряде аккумуляторной батареи и таким образом продлить ее ресурс

Технические характеристики
Тип двигателя бесщеточный
Max крутящий момент 45 Нм
Жестк. вращ. момент 45 Нм
Мягк.вращ. момент 19 Нм
Тип аккумулятора Li-Ion
Напряжение аккумулятора 12 В
Емкость аккумулятора 2.5 А*ч
Устройство аккумулятора обойма

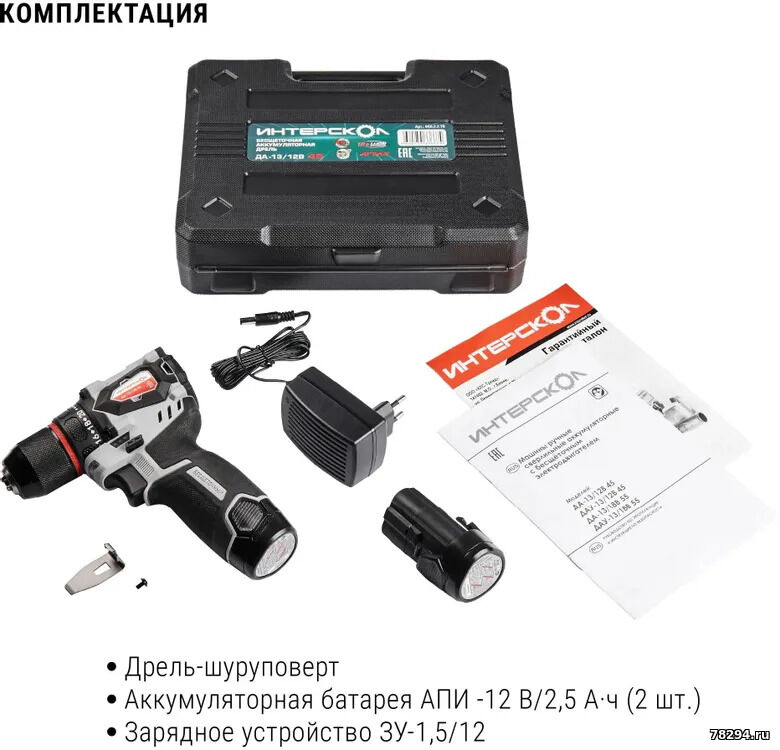

Количество аккумуляторов в комплекте 2
Блокировка шпинделя да
Размер зажимаемой оснастки 1.5-13 мм
Min размер оснастки 1.5 мм
Мах размер оснастки 13 мм
Число скоростей 2
Частота вращения шпинделя 0-450; 0-1850 об/мин
Max частота вращения шпинделя 1850 об/мин
Max диаметр шурупа 6 мм
Max диаметр сверления (металл) 13 мм
Мах диаметр сверления (дерево) 35 мм
Время заряда 1 ч
Универсальный аккумулятор есть
Число ступеней крутящего момента 20+1
Зарядное устройство в комплекте есть
Дополнительная рукоятка нет
Наличие фонаря в комплекте нет
Габариты без упаковки 160х63х197 мм
Вес нетто 0.8 кг
Серия аккумулятора Интерскол АПИ
Крепление на ремень да
Индикатор уровня зарядки на корпусе дрели да

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Суббота, Вчера, 22:49 | Сообщение # 2

Администраторы

Anat78

Подполковник

Сообщений:8436
Репутация:69 ±

отзывы в интернете на него все перепутаны , большинство от старой модели -
Дрель-шуруповерт аккумуляторная ДА-12ЭР 28Нм (2хАКБ, ЗУ), 595.2.2.20

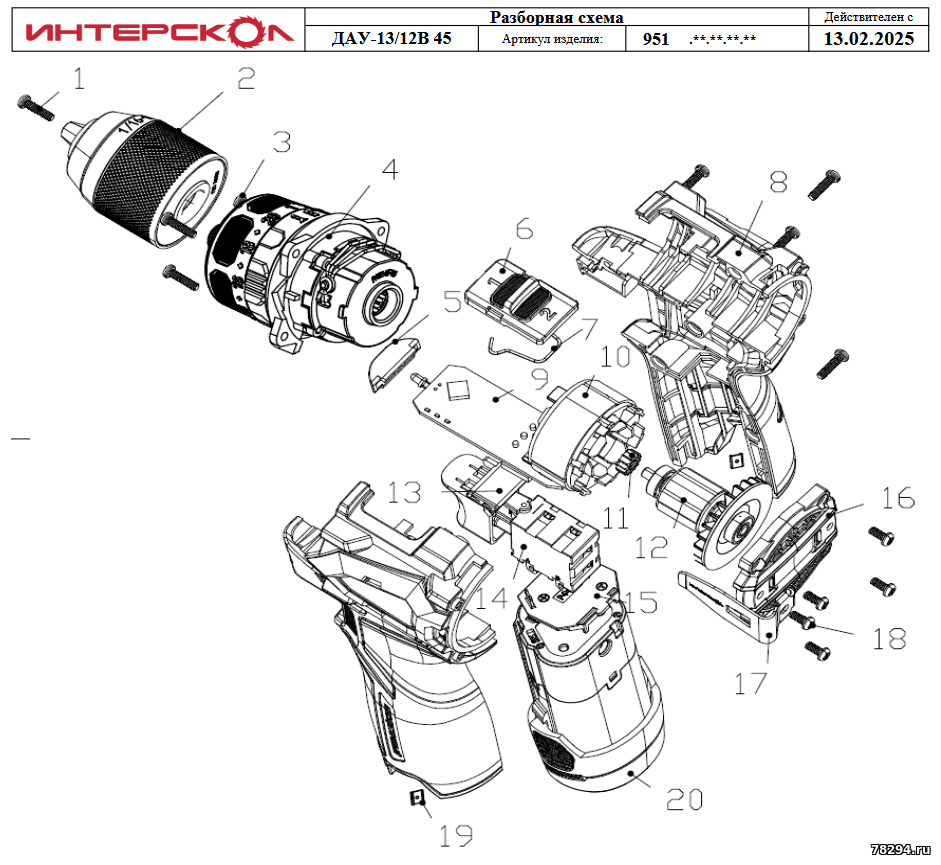

Схема:

Запчасти:

Артикул Наименование детали Характеристика Кол-во шт./изд.
1 - 00.02.04.05.25 Винт фиксирующий патрон M6Lx16 1
2 - 00.20.20.02.07 Патрон сверлильный специальный б_съем, Ø1,5-13мм; БЗП, 1_муфт., металл. 1
3 - 00.02.03.01.23 Винт саморез ST3x14 13
4 - 953.03.01.00.00 Редуктор в сборе 1
5 - 534.05.00.08.00 Экран защитный светодиода ABS 1
6 - 952.05.00.01.02 Клавиша переключения скорости PA6-GF30 1
7 - 952.05.00.01.01 Скоба переключения скорости 65Mn, 22,15x22,6xd10 1
8 - 950.05.00.00.00 Корпус комплект (лев.+пр.) PA6-GF30 1

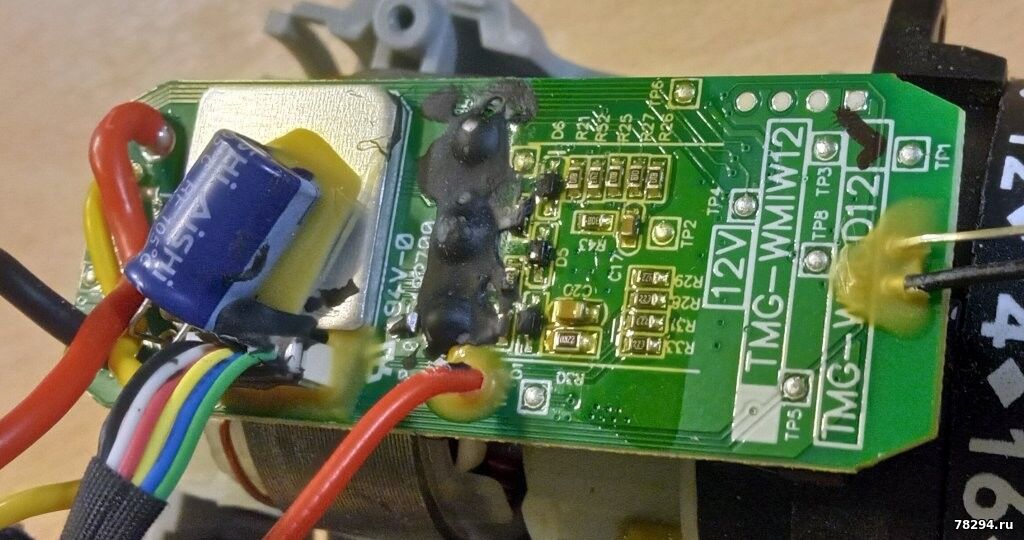

9 - 950.04.01.04.00 Электронный блок управления WMCD12 (wx3120Al-3S) 1
10 - 950.04.01.02.00 Статор бесщеточного мотора 4215-12V 1
11 - 952.04.02.02.00 Шестерня Z=14, (D/d=9,8/4,5) 1
12 - 952.04.02.01.00 Ротор бесщеточного мотора 4215-20V 1
13 - 950.05.00.09.00 Переключатель реверса PA6 1
14 - 950.04.01.03.00 Выключатель JC15-3, 6pin 1
15 - 950.05.00.03.00 Клеммы подключения АКБ PA6-GF30 1
16 - 950.05.00.05.00 Крышка торцевая корпуса PA6 1
17 - 950.05.00.10.00 Скоба крепления 65Mn 1
18 - 00.02.04.05.20 Винт M3x6 1
18 - 434.05.00.10.00 Скоба 65Mn сталь 2
20 - 2400.014 Батарея аккумуляторная 12V DC, Li-ion, 2500 mAh (2400.014) 1
20* - 2400.023 Батарея аккумуляторная 12V DC, Li-ion, 3000 mAh (2400.023) 1
11+12 - 952.04.02.00.00 Ротор с шестерней в сборе 4215-20V 1
