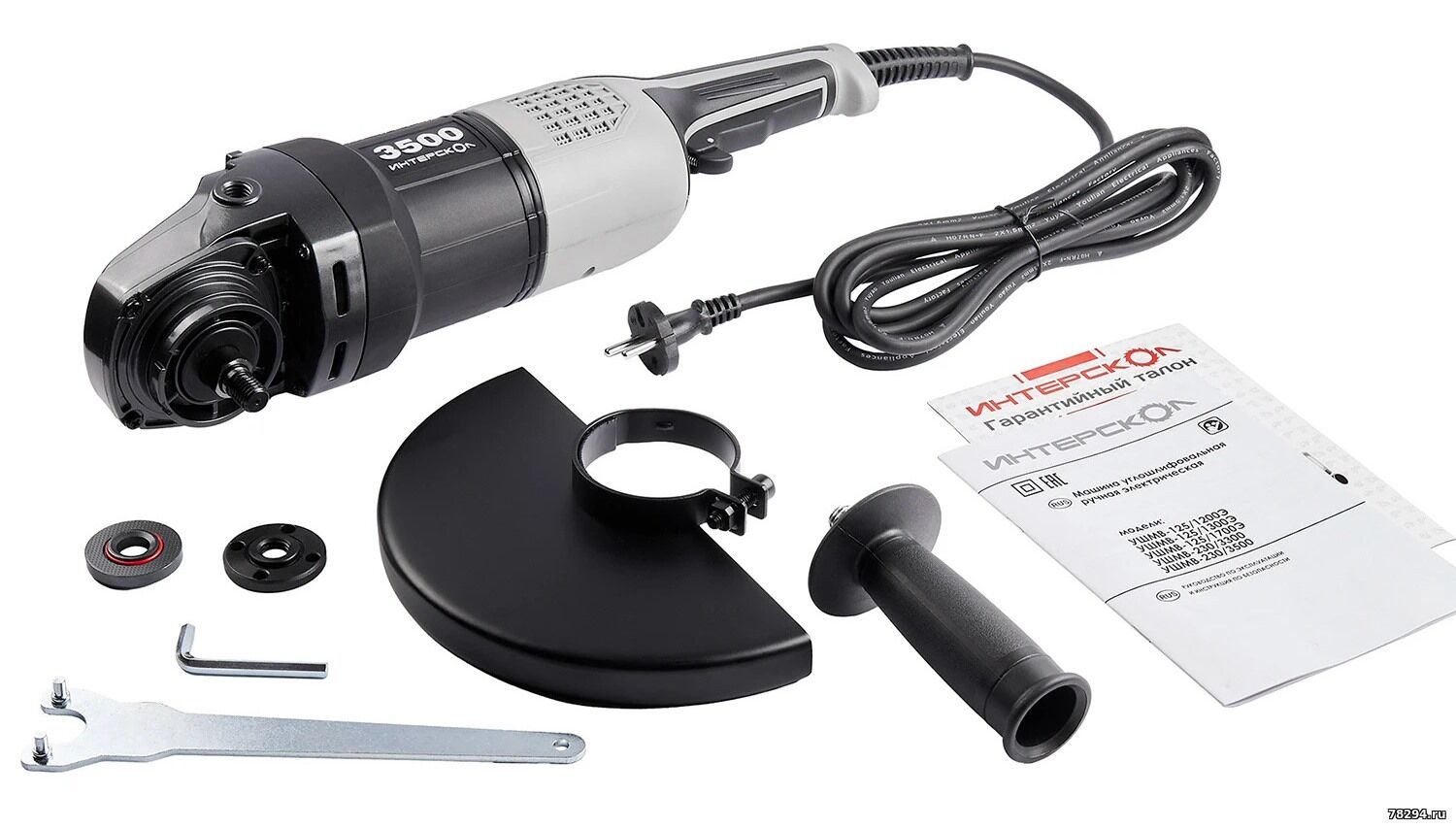

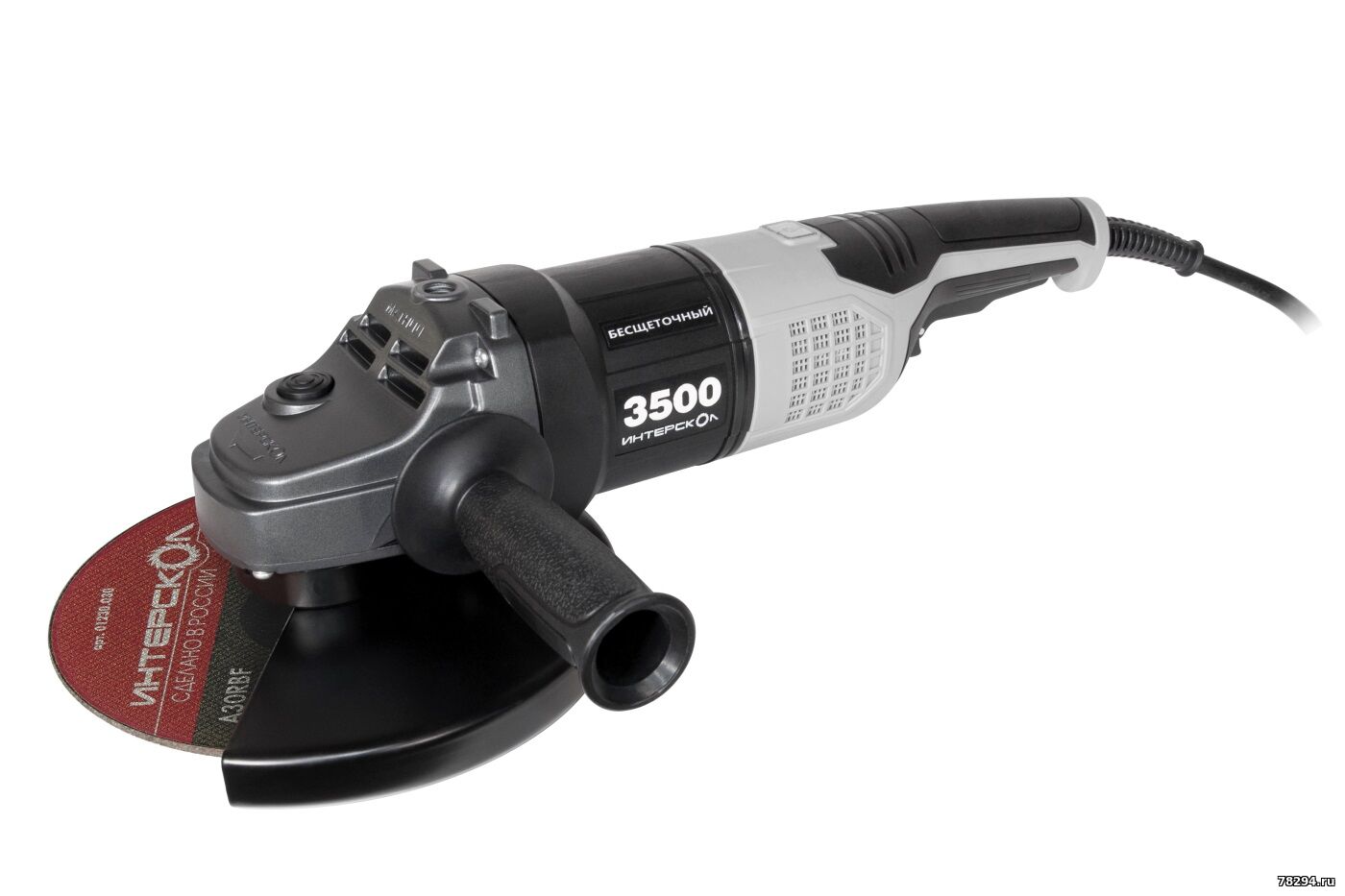

УШМ бесщёточная Интерскол УШМВ-230/3500 схема и ремонт

Бесщёточный электродвигатель

Номинальная потребляемая мощность 3500 Вт и высокий КПД (полезная мощность 2650 Вт) позволяют легко справляться с самыми тяжелыми работами

Увеличенный более чем в 2,5 раза ресурс за счет отсутствия коллекторно-щеточного узла

Поддержание частоты вращения шпинделя под нагрузкой (константная электроника)

Плавный пуск, защита от перегрузки, непреднамеренного и повторного пуска

Светодиодная индикация наличия электропитания и возникновения перегрузки

Технические параметры
Номинальная потребляемая мощность, Вт 3500
Полезная мощность, Вт 2650
Диаметр применяемой оснастки, мм 230
Частота вращения шпинделя без нагрузки, об/мин 6300
Регулировка частоты вращения Нет
Защита от перегрузки Есть
Плавный пуск Есть
Поддержка заданных оборотов под нагрузкой (константная электроника) Есть
Габаритные размеры (ДхШхВ), мм 495х141х111
Масса. согласно процедуре EPTA, кг 5,3

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Понедельник, Сегодня, 09:25 | Сообщение # 2

Администраторы

Anat78

Подполковник

Сообщений:8167
Репутация:67 ±

Инструкция - https://www.interskol.ru/storage....025.pdf

Двигатель бесщеточный.

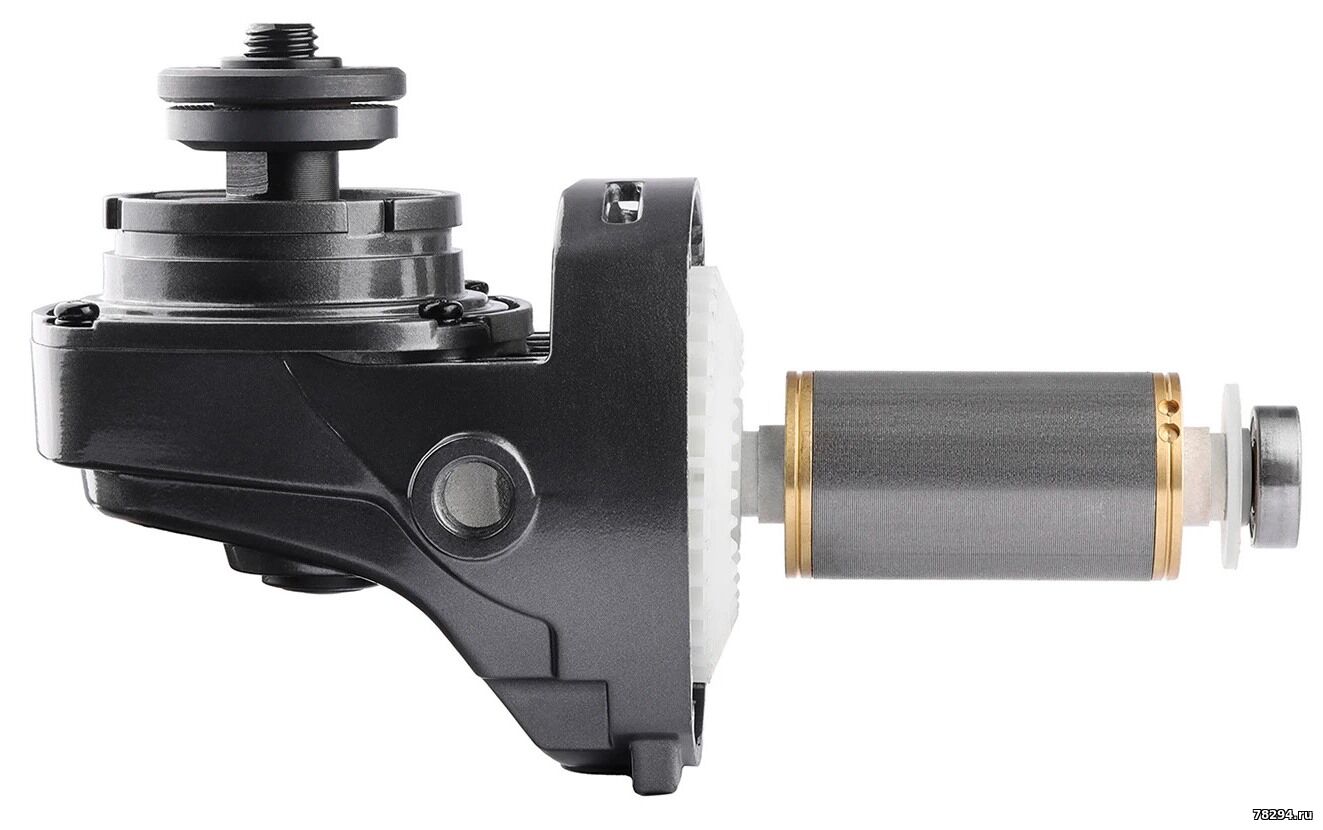

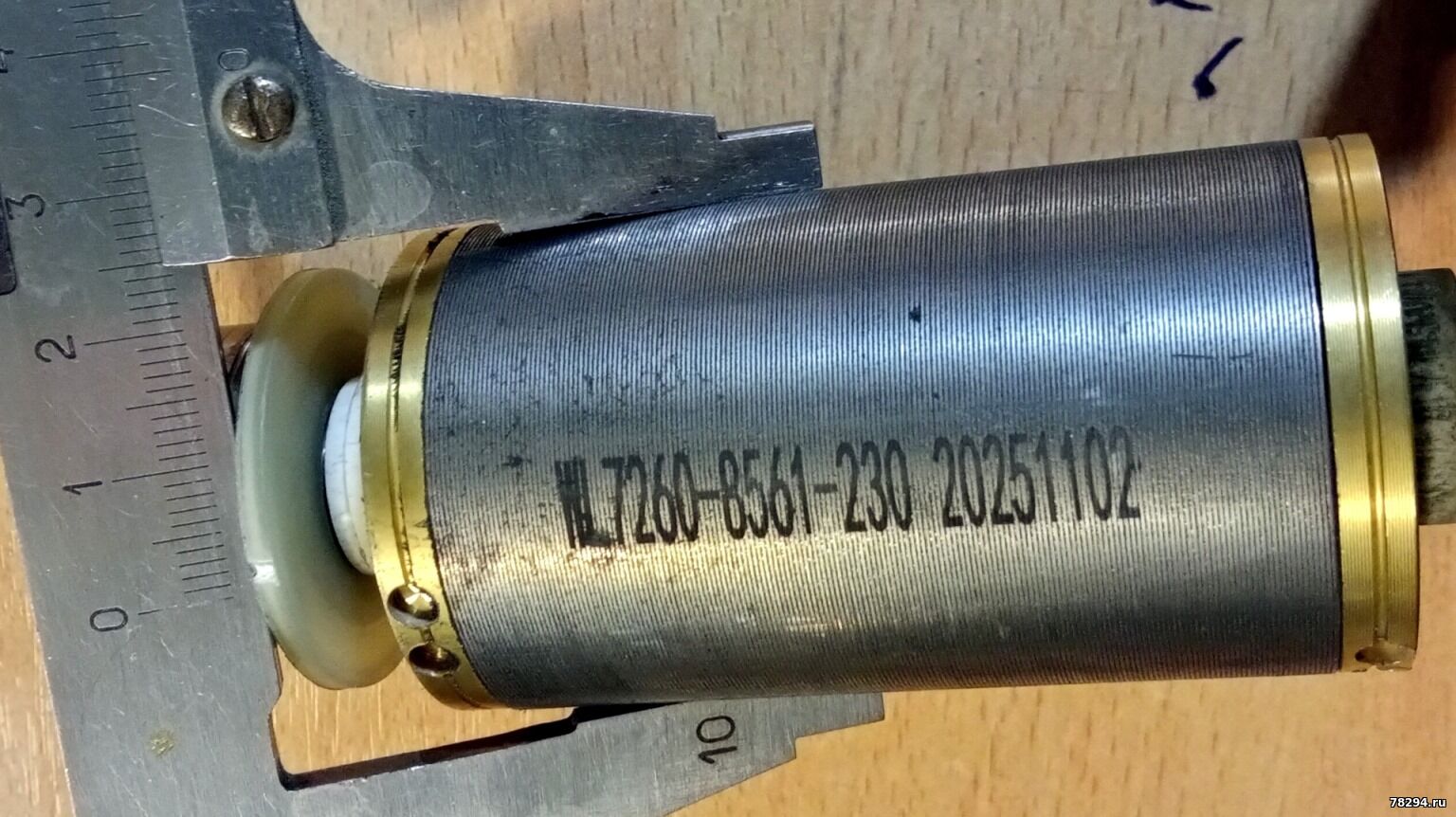

Якорь - 37х70 мм.

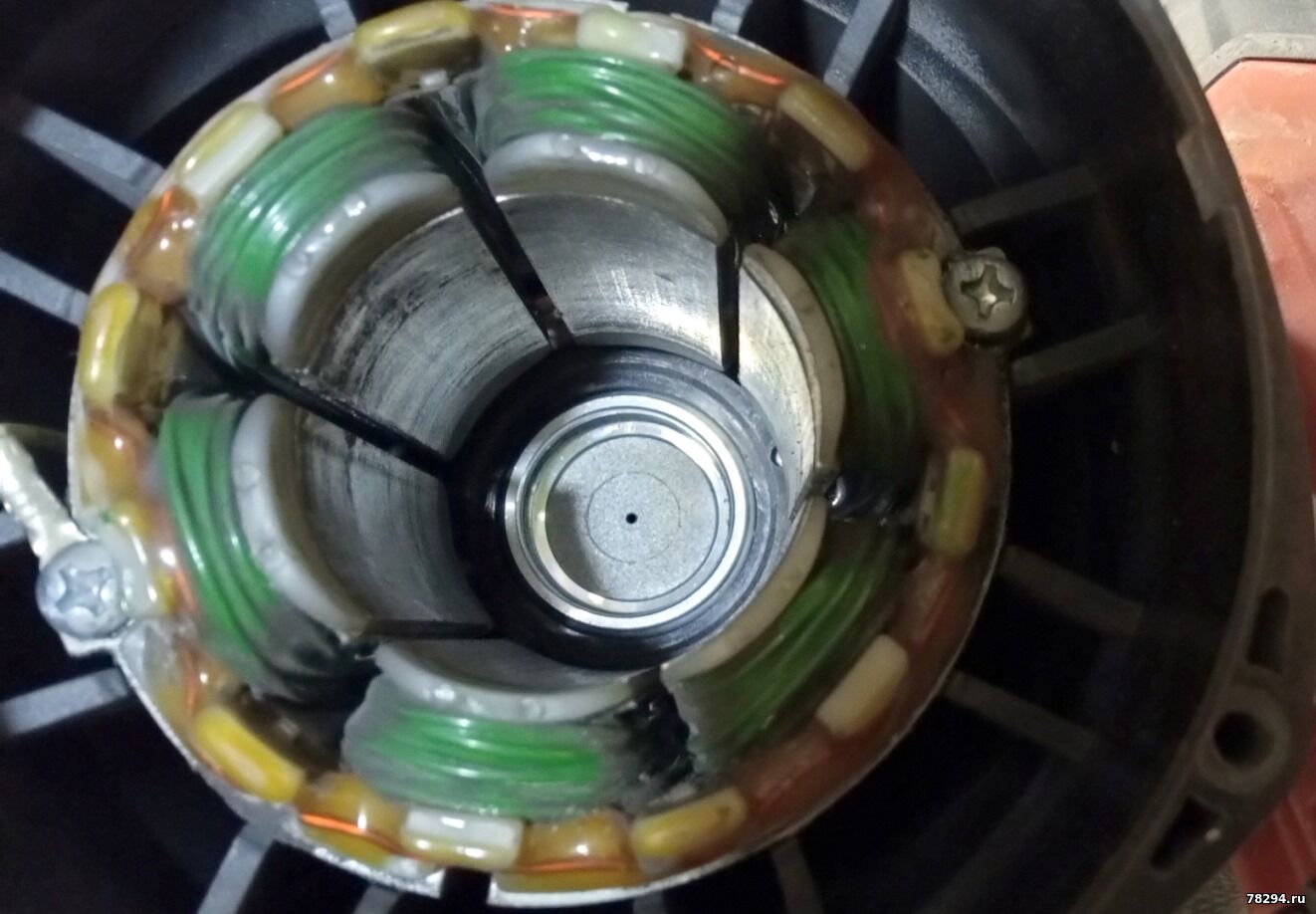

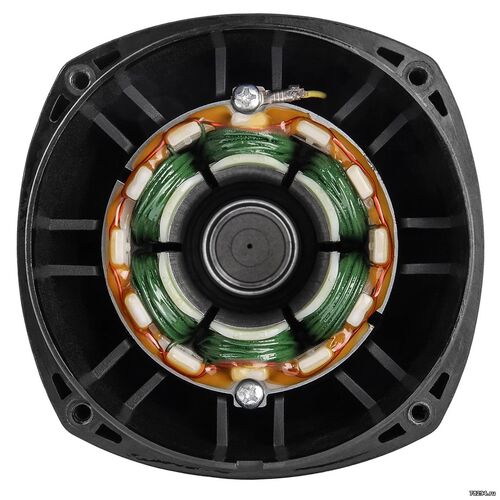

Статор на 6 катушек намотанных толстой медью, нормально бронированный.
Опорный подшипник ротора – CHL 629RS есть «лабиринтное» колечко
Опорное гнездо ротора фрезеровано из алюминия (не разобъётся и не оплавится).
Опорный подшипник шпинделя ИГОЛЬЧАТЫЙ под шпиндель 12 мм.

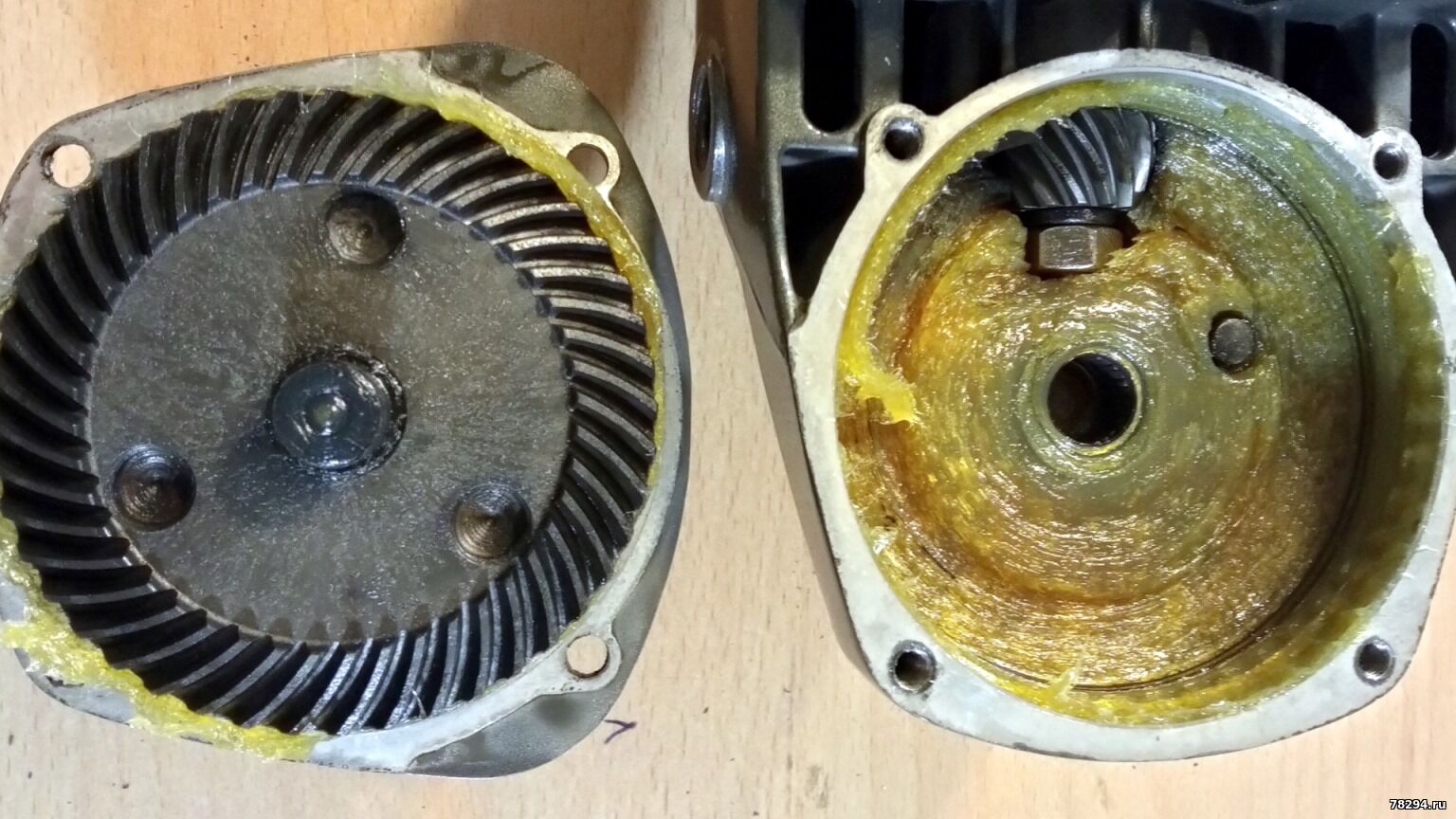

Диаметр ведомой шестерни 77 мм на 44 зуба.
На фланце ведомой шестерни есть резиновая прокладка для уплотнения.
Смазка в редукторе светло-жёлтая, густой консистенции. Занимает весь объем.

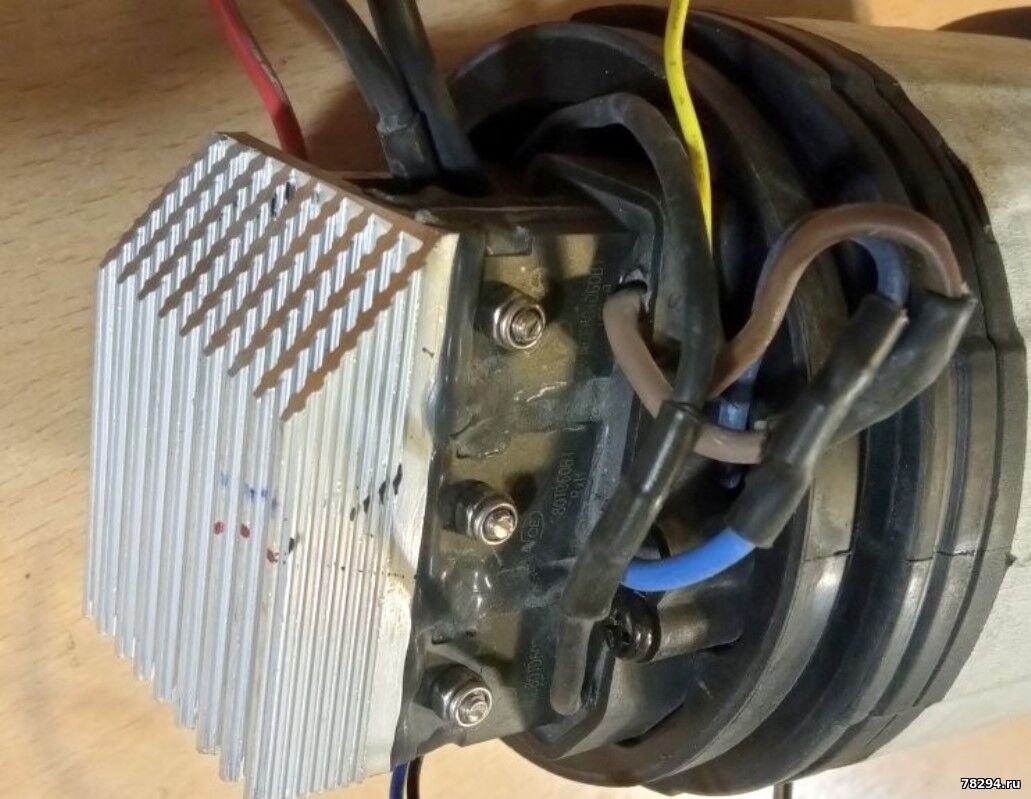

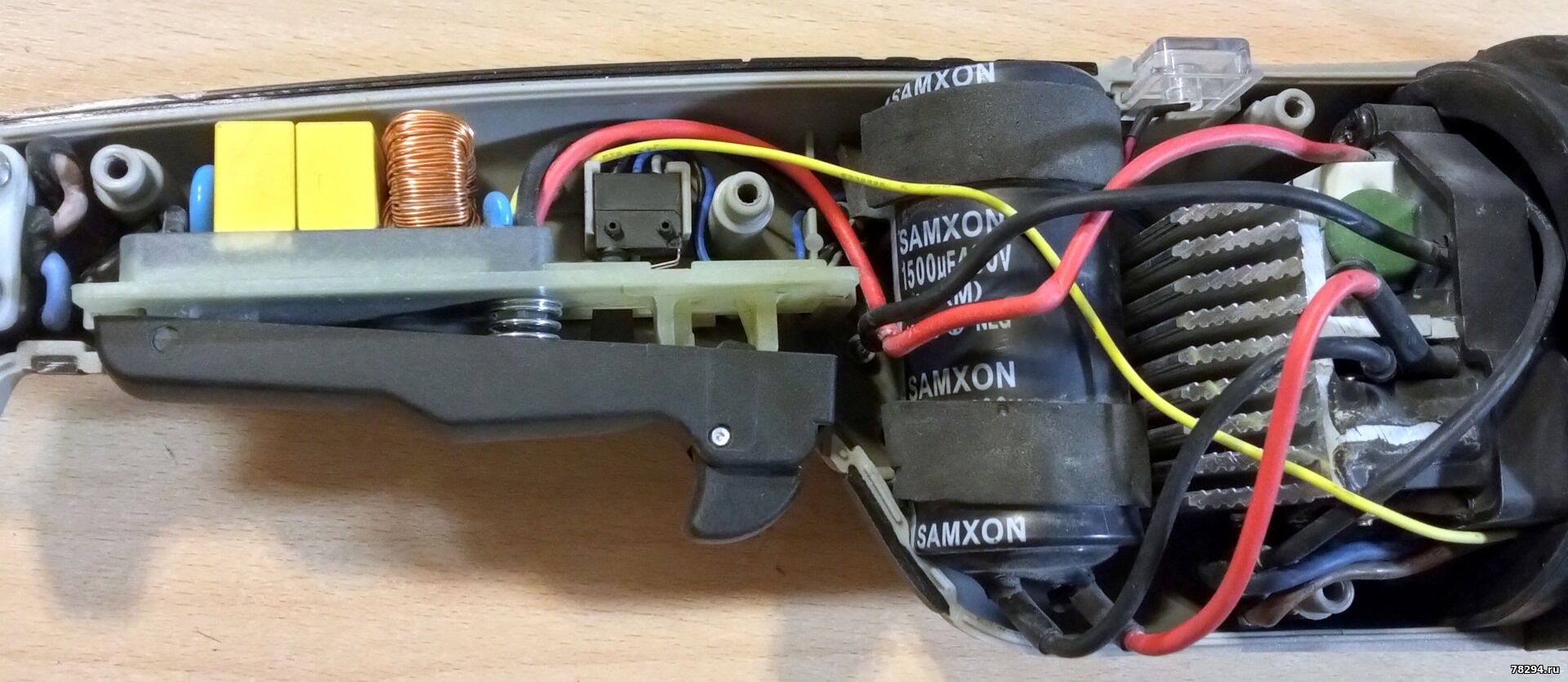

Блок управления двигателем собран на алюминиевом радиаторе и залит герметиком.

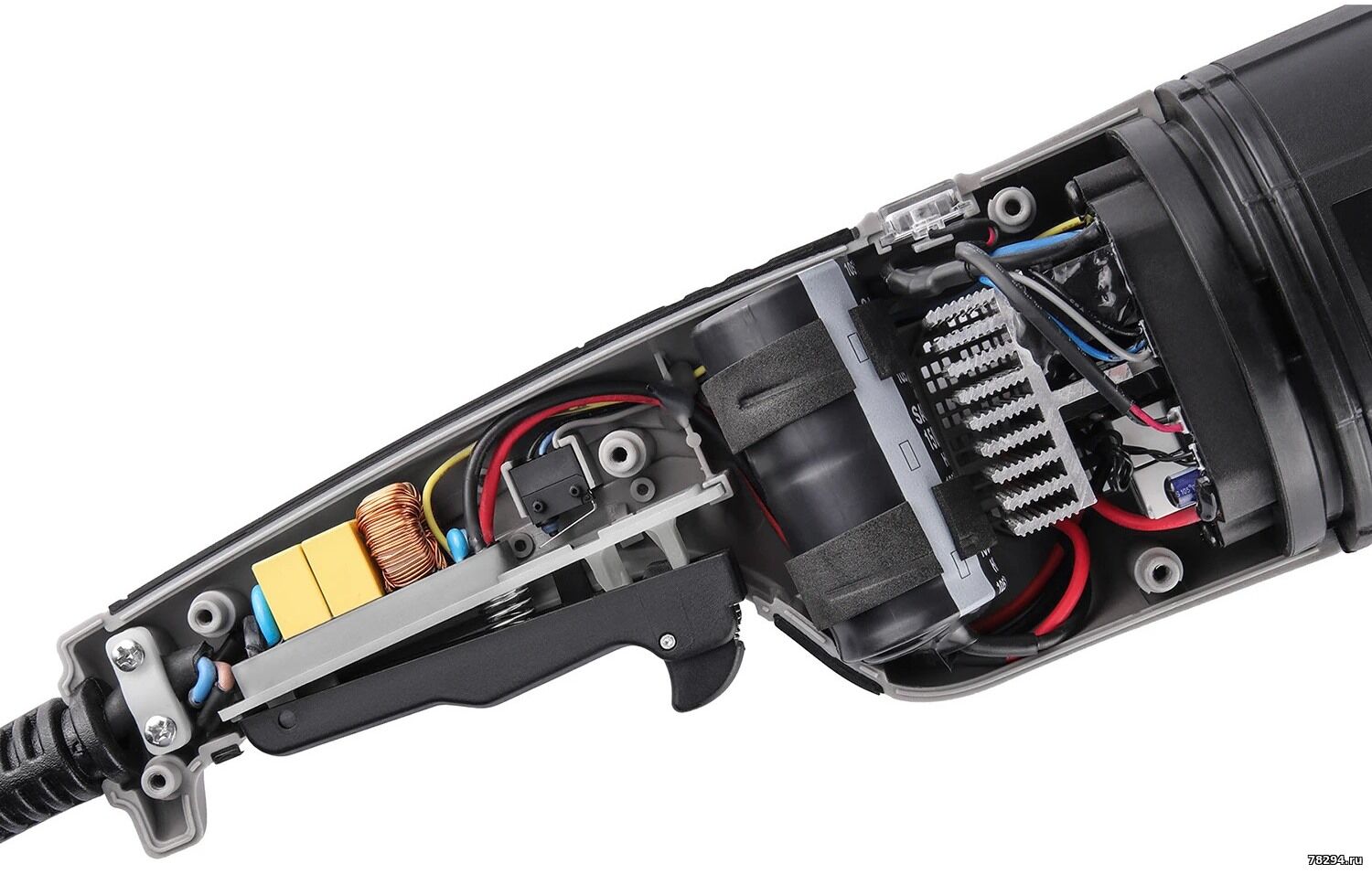

Кнопка включения раздельная, механика с зацепом + микрик
Конденсатор Samxon 1500 mF 400V
В верхнюю часть корпуса встроен яркий светодиод – индикатор работы / перегрузки.
Пластик корпуса армированный PA6-GF30. Есть резиновая АНТИВИБРО вставка.

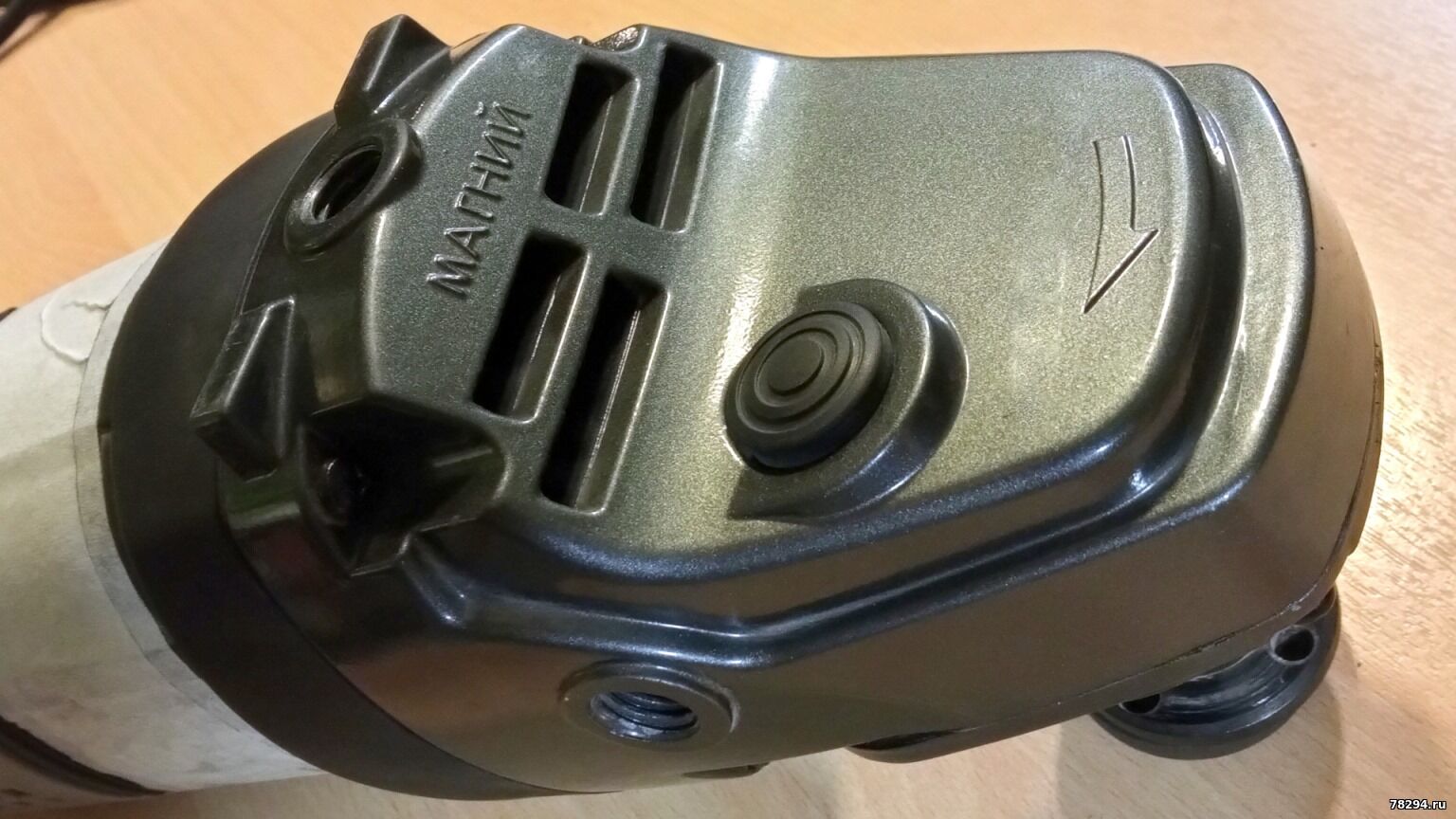

Корпус редуктора отлит и отфрезерован из магниевого сплава.

Замеры оборотов на холост ходу: 5770 об/мин (но под нагрузкой немного возрастают)
