Шуруповерт макита DDF486 и DHP486 схема и ремонт
быстрозажимной патрон 13мм, 0-550/ 0-2100об/мин, 130/65 Нм

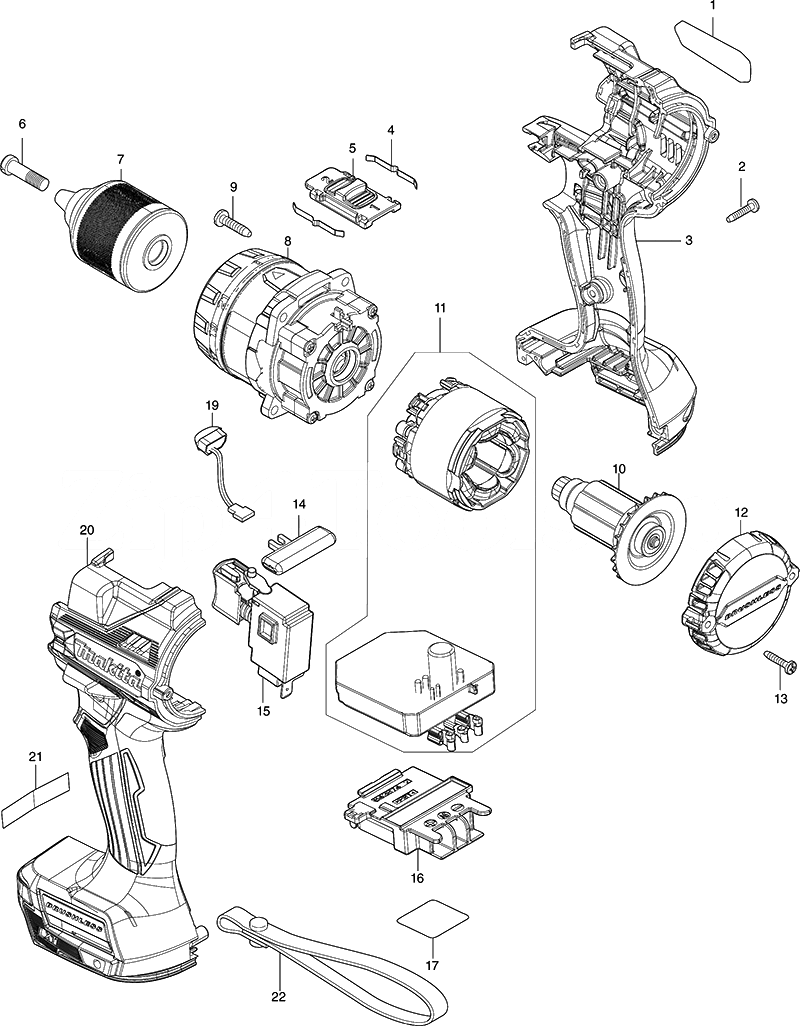

Схема DDF486 :
Запчасти:
1 DDF486 NAME PLATE 1 811B51-8
2 Самонарезающий винт PT3х16 зажимной 1 266130-9
3 Корпус в сборе 1 183R83-4
4 Плоская пружина 1 232220-0
5 Рычаг переключения скоростей в сборе 1 127494-5
6 Винт (-) M6х22 с плоской головкой 1 251468-5
7 Быстрозажимной патрон 13 1 763252-1
8 Редуктор в сборе 1 127699-7
9 Самонарезающий винт 4х18 1 266326-2
10 Ротор (Якорь) 1 619656-4
11 Статор 1 629A33-8
12 Задняя крышка 1 413405-9
13 Самонарезающий винт PT3х16 зажимной 1 266130-9
14 Рычаг переключения 1 419041-9
15 Выключатель 1 651443-5
16 Контактный разъем 1 643874-2
17 DDF486 SERIAL NO. LABEL 1 811B59-2
19 Светодиод 1 620549-0
20 Корпус в сборе 1 183R83-4

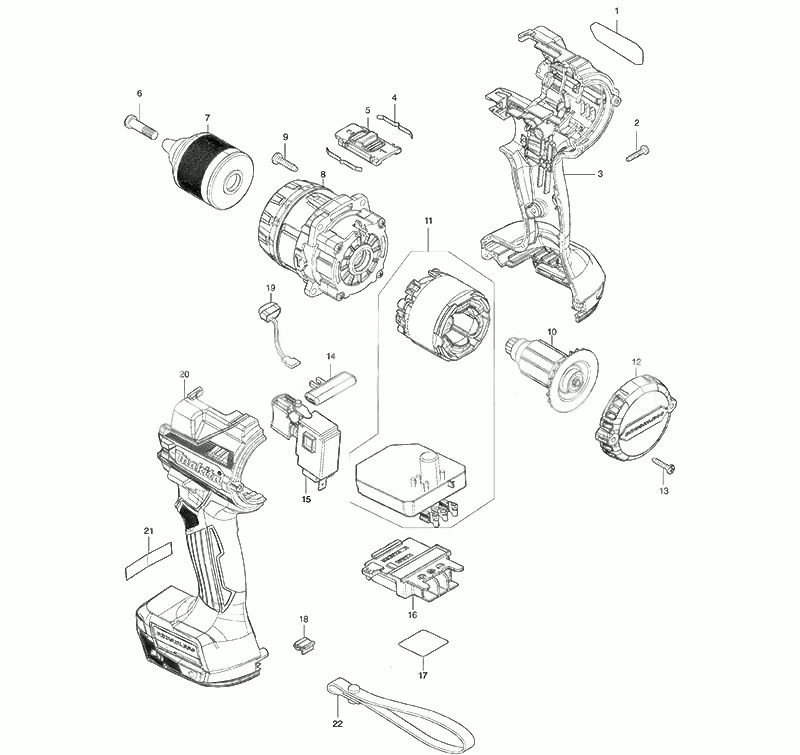

Схема DHP486 :
Запчасти:
1 DHP486 NAME PLATE 1 811B29-1
2 Самонарезающий винт PT3х16 зажимной 1 266130-9
3 Корпус в сборе 1 183R83-4
4 Плоская пружина 1 232220-0
5 Рычаг переключения скоростей в сборе 1 127494-5
6 Винт (-) M6х22 с плоской головкой 1 251468-5
7 Быстрозажимной патрон 13(new) 1 763252-1
7 Быстрозажимной патрон 13(верс2) 1 763248-2
7 Быстрозажимной патрон 13 мм(верс1) 1 766015-4
8 GEAR ASSEMBLY(new) 1 127698-9
8 Редуктор в сборе(верс2) 1 122B68-9
8 Редуктор в сборе(верс1) 1 122A92-6
9 Самонарезающий винт 4х18 (new) 1 266326-2
10 Ротор (Якорь) 1 619656-4
11 STATOR COMPLETE(new) 1 629B79-0
11 Статор(верс2) 1 629C05-5
11 Статор(верс1) 1 629A33-8
12 Задняя крышка 1 413405-9
13 Самонарезающий винт PT3х16 зажимной 1 266130-9
14 Рычаг переключения 1 419041-9
15 Выключатель 1 651443-5
16 Контактный разъем 1 643874-2
17 DHP486 SERIAL NO. LABEL 1 811B36-4
18 Опора #120 1 424517-3
19 Светодиод 1 620549-0
20 Корпус в сборе 1 183R83-4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, Сегодня, 11:17 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8228
- Репутация:68±
|

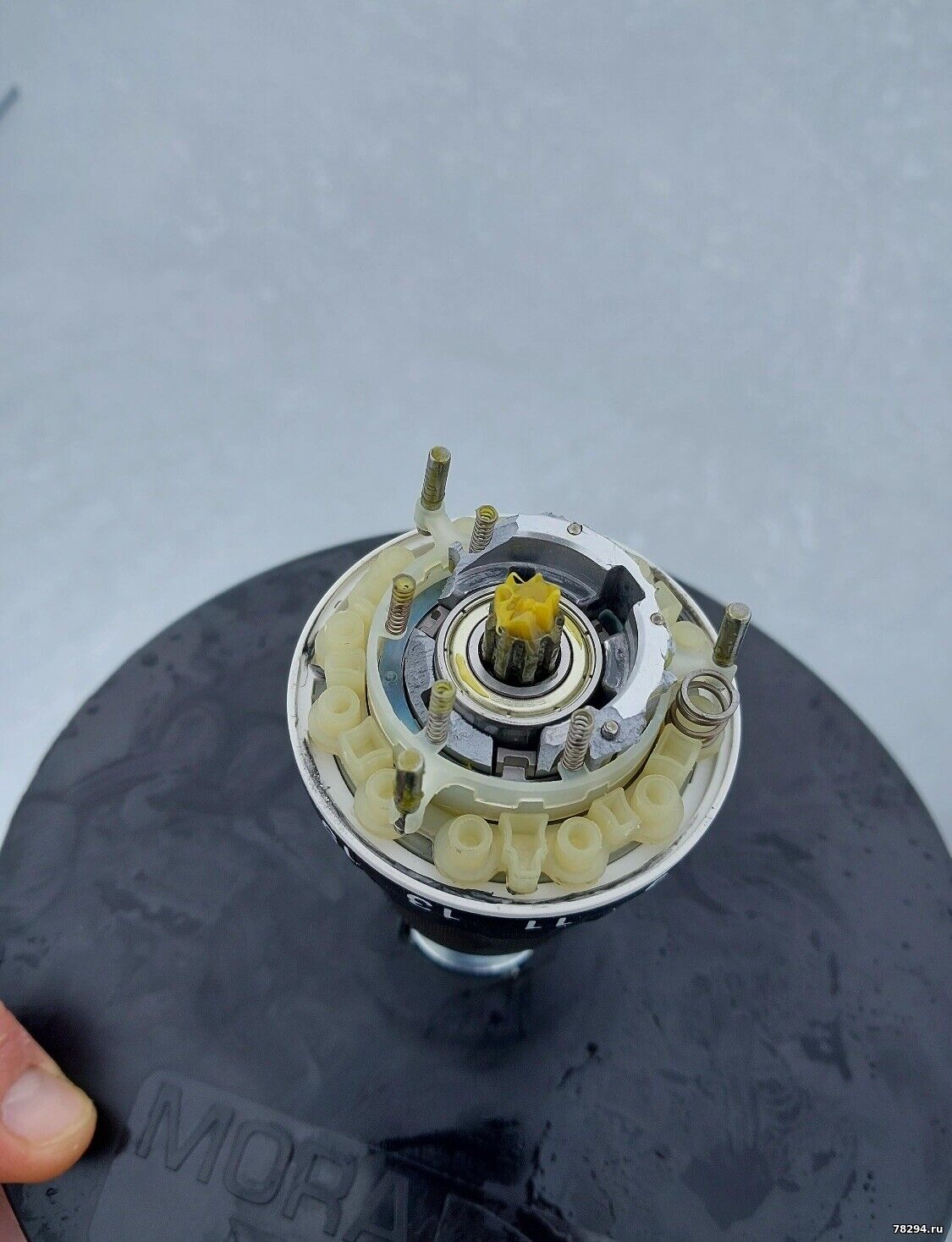

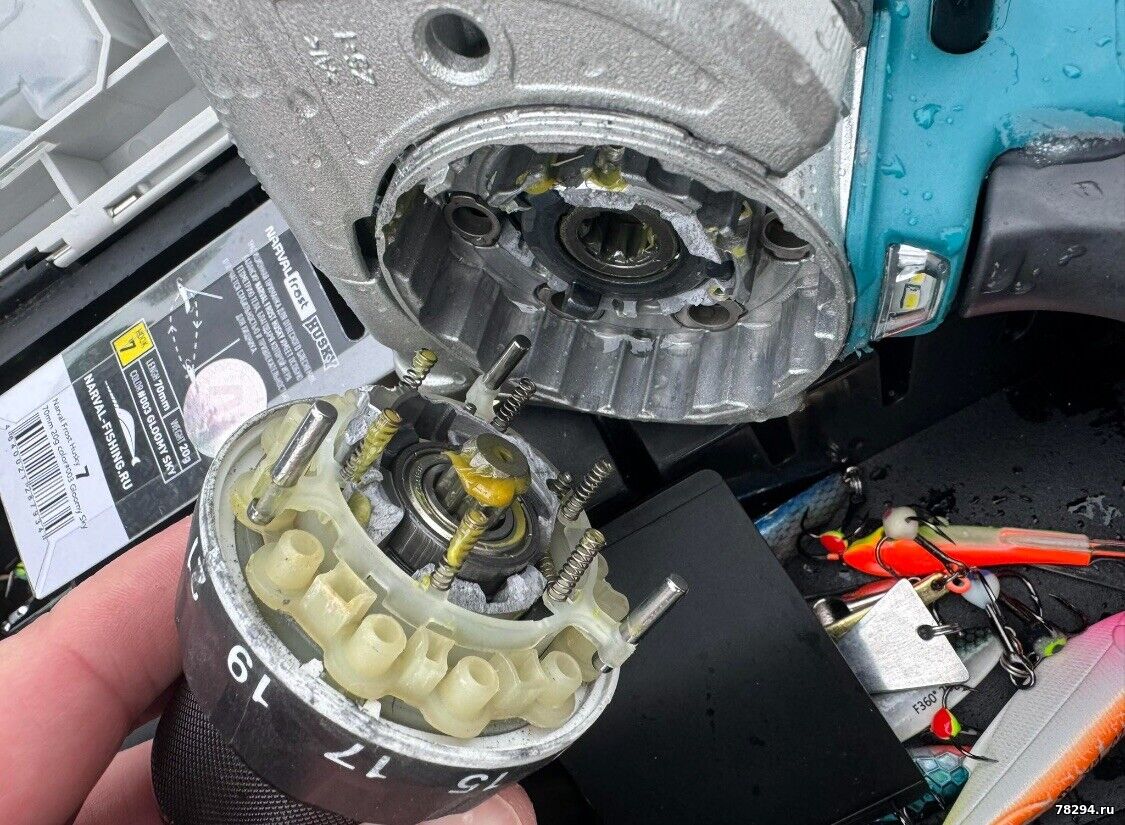

Оторвало голову при использовании с ледобуром на DHP486.
Слишком большой шнек 175мм и дрель должна быть обычная, не ударная.
Официальные комплекты с ледобуром идут ddf486 и бур на 155мм.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, Сегодня, 11:24 | Сообщение # 3
|
Администраторы
Anat78
Подполковник
- Сообщений:8228
- Репутация:68±
|

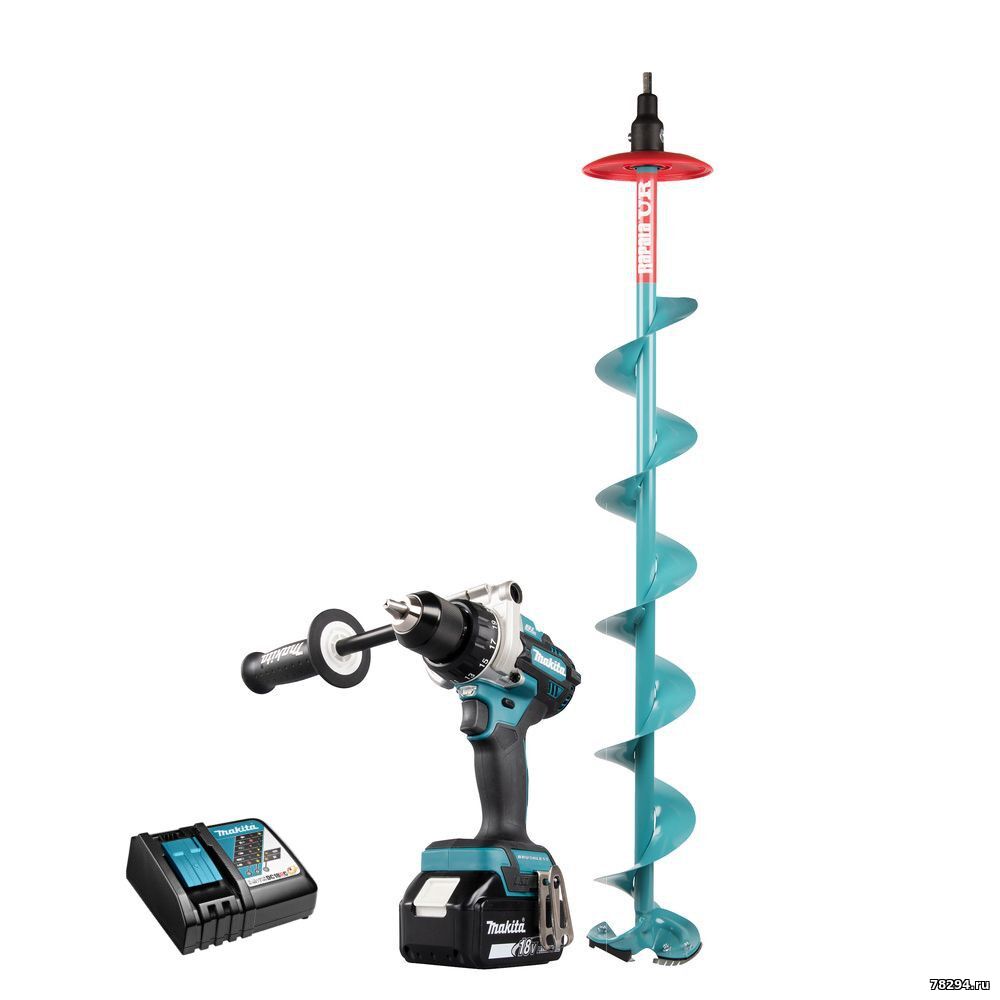

Дрель-шуруповерт Makita DDF486Z + ледобур(P-81072) + акб BL1850B + зарядное устройство
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, Сегодня, 11:45 | Сообщение # 4
|
Администраторы
Anat78
Подполковник
- Сообщений:8228
- Репутация:68±
|

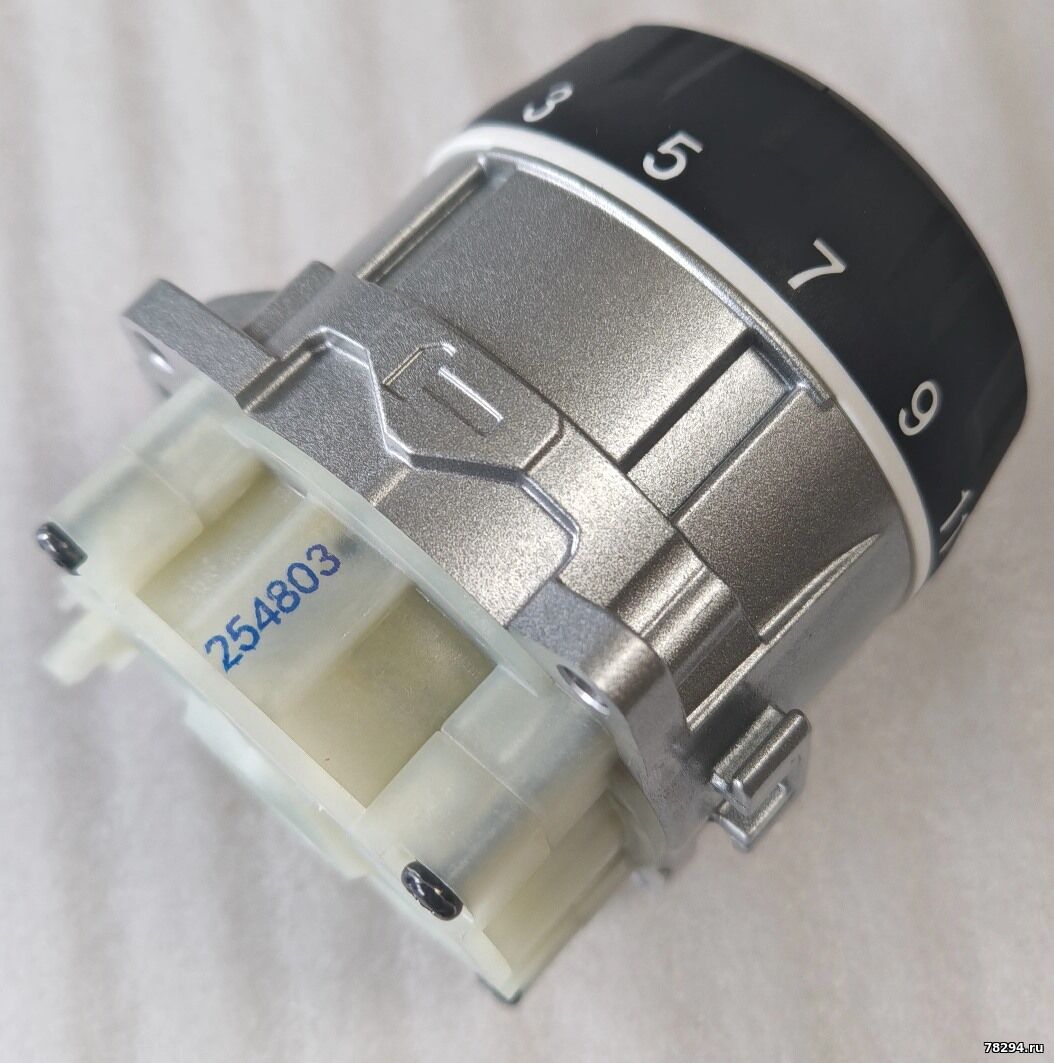

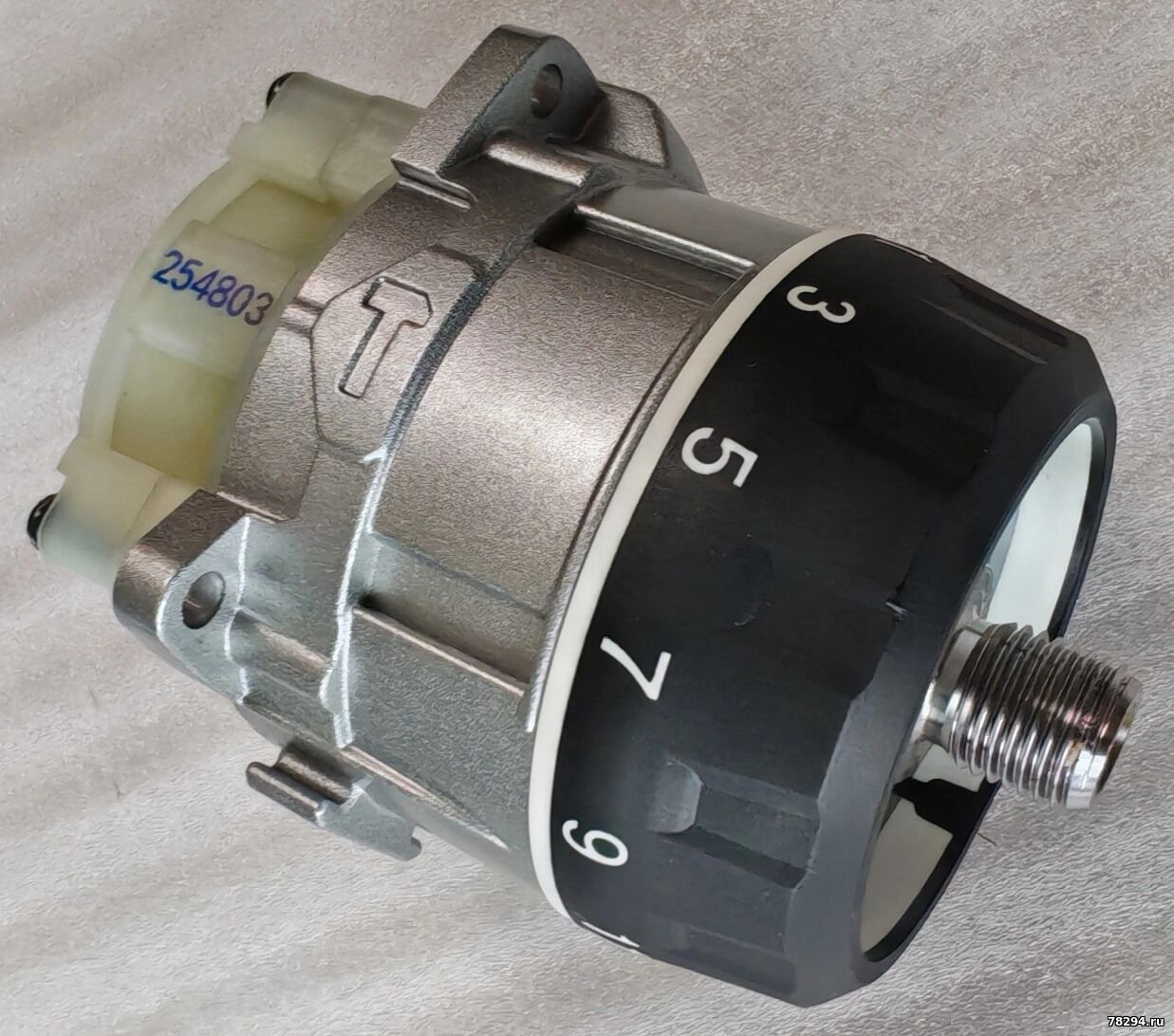

Оригинальная коробка передач 122F80-3 127698-9 для HP486D DHP486 XPH14Z XPH14, электрическая дрель
