Ремонт шуруповёрта Makita 6270d
Anat78 Дата: Среда, 25.08.2021, 10:26 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений:8300
  • Репутация:69±
Anat78

Ремонт шуруповёрта Makita 6270d

схема шуруповерта:

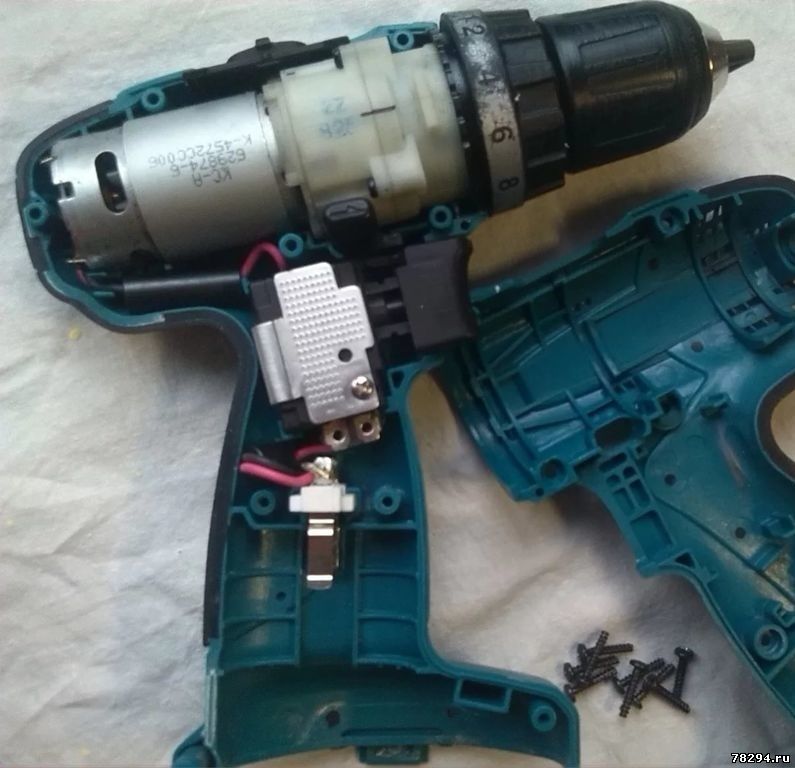

Ремонт всегда простой и заключается в замене сгоревшего или сломанного элемента в шуруповерте
Всего крупных элементов в этом шуруповерте 3 - это двигатель, кнопка и редуктор





Двигатель на шуруповерт Makita 12 V 6270D 6271D Оригинал 629821-7
Купить можно здесь на Алиэкспрессе:
http://alii.pub/5yvlku
http://alii.pub/5yvlme
http://alii.pub/5yvlku



Кнопка идет сразу с переключателем направления вращения
Выключатель Makita для 6270D/6280D/ артикул 650556-9
Купить на Алиэкспрессе можно здесь:
http://alii.pub/5yvltl
http://alii.pub/5yvm1r
http://alii.pub/5yvm70




Редуктор в сборе Makita 6270D артикул 125237-9
Купить на Алиэкспрессе можно здесь: http://alii.pub/5z968f



Зарядное устройство DC1414F: http://alii.pub/5yvn4u



Аккумулятор Makita PA12 12В 1.3Ач Ni-Cd  http://alii.pub/5z9688
Быстрозажимной патрон 10 6260D 763185-0
Контактный разъем Makita для 1050D/ 643909-9
Рычаг переключения для 8280D/ 417283-9
Плоская пружина Makita 232182-2 http://alii.pub/5z969z
Корпус в сборе 6270D 183823-2
Рычаг переключения скоростей 125102-2


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 26.08.2021, 22:31 | Сообщение # 2

Администраторы

Anat78

Подполковник

  • Сообщений:8300
  • Репутация:69±
Anat78



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 04.05.2022, 13:19 | Сообщение # 3

Администраторы

Anat78

Подполковник

  • Сообщений:8300
  • Репутация:69±
Anat78

Еще один полностью выполнил ТО и заменил щетки двигателя + шлифовка якоря



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TRANSKOM23 Дата: Суббота, 02.05.2026, 12:57 | Сообщение # 4

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±

Добрый день. Вопрос по ремонту моторчика. Моторчик в целом выглядит хорошо, остаток щеток более 50%, внутри все чистенько, блестит. Вращается без посторонних шумов. При подаче питания вращается плавно, с хорошим звуком. Но. Ампераж 7-9А(моторчик голый), напряжение с 14 падает до 6-8в. Снял щетки. Контактные сегменты обмоток, между собой звонятся. Хочу вытащить якорь. Подскажите пожалуйста, как это сделать?
Anat78 Дата: Суббота, 02.05.2026, 13:16 | Сообщение # 5

Администраторы

Anat78

Подполковник

  • Сообщений:8300
  • Репутация:69±
Anat78

Только выкинуть, кз обмоток

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TRANSKOM23 Дата: Суббота, 02.05.2026, 13:33 | Сообщение # 6

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±

Выкинуть проще всего. Хочется дойти до предела ремонтопригодности. У меня есть рабочий якорь. Первая проблема снять шестерню без спец приспособлений, есть такая методика?
Anat78 Дата: Суббота, 02.05.2026, 13:39 | Сообщение # 7

Администраторы

Anat78

Подполковник

  • Сообщений:8300
  • Репутация:69±
Anat78

Цитата TRANSKOM23 ()
Первая проблема снять шестерню без спец приспособлений, есть такая методика?
да выбиваем якорь из двигателя вместе с подшипником насквозь и снимаем шестерню зажав ее в плоскогубцы и вращая якорь


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TRANSKOM23 Дата: Суббота, 02.05.2026, 13:48 | Сообщение # 8

Пользователи

TRANSKOM23

Рядовой

  • Сообщений:20
  • Репутация:0±

Если якорь выйдет с подшипником и шестерней, то её и снимать не надо. Буду пробовать.

Добавлено (02.05.2026, 16:22)
---------------------------------------------
Выбивается, но... торец корпуса проваливается под ударами, нарушается центровка. Подстучать обратно можно, но уже на глаз. Как я понял, три обмотки якоря наматываются одним цельным проводом, и вся разница исправной обмотки и закороченной, в длине провода обмотки. У исправной работает вся длина  провода, а у закороченной работает длина от концов до КЗ. Так?

Добавлено (07.05.2026, 10:57)
---------------------------------------------
Добрый день. Читал мнение, о том, что контакты двигателя нужно замыкать керамическим конденсатором. На сколько это необходимо, и как правильно сделать?
