Dremel 8100 регулятор оборотов
saby8792 Дата: Воскресенье, 01.03.2026, 07:07 | Сообщение # 1

Пользователи

saby8792

Рядовой

  • Сообщений:6
  • Репутация:0±

 Всем здравствуйте, это моя первая тема здесь, раздела с дремелем не нашёл, но так как дремель принадлежит бошу решил написать здесь,  так что сильно не ругайте если что...

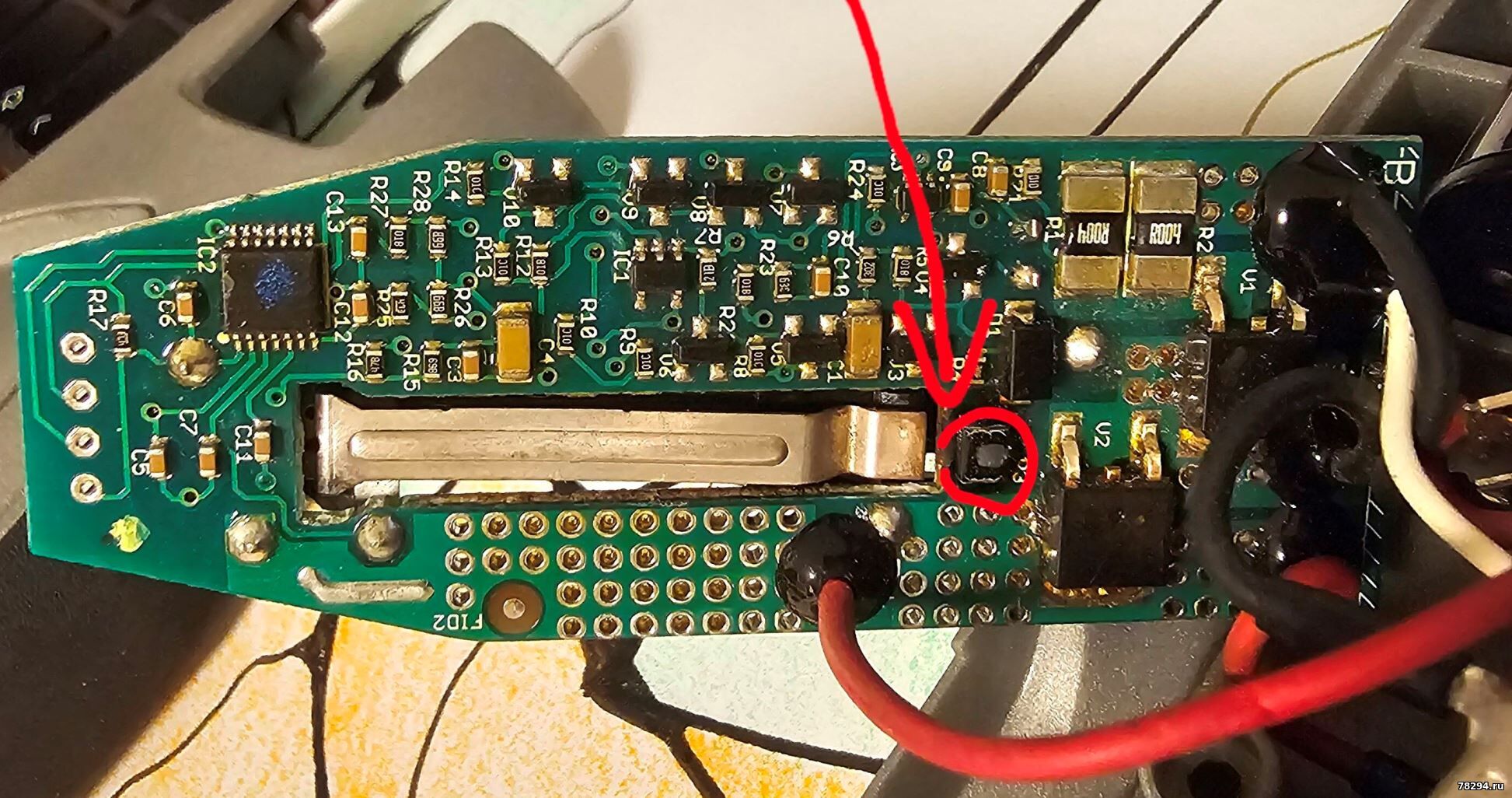

Предыстория такая: перестал работать bosch gsr 12v35, разобрал Шурик посмотрел на этот мрак и решил в целях профилактики почистить dremel до того как сломается. Dremel последний раз чистил в 2020 году когда мосфет бахнул, после его замены работал. В этот раз после чистки и сборки при включении в положении минимальных оборотов был как будто небольшой клин на секунду и сразу стал крутить на максимум. В общем регулятор оборотов перестал работать, толкая барашек несмотря на положение сразу крутит на максимальных оборотах и через несколько секунд запахло горелым и пошёл сизый дымок. Дремель крутит на максималке, воняет, дымит и безбожно греется вот эта деталюха (на фото ниже обвел красным).
Нигде не смог найти схему, помогите распознать
Заранее всем благодарен

Сообщение отредактировал saby8792 - Воскресенье, 01.03.2026, 07:09
Anat78 Дата: Воскресенье, 01.03.2026, 10:07 | Сообщение # 2

Администраторы

Anat78

Подполковник

  • Сообщений:8249
  • Репутация:68±
Anat78

Сгорел R3  теперь просто весь ток идет через него
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
saby8792 Дата: Воскресенье, 01.03.2026, 18:25 | Сообщение # 3

Пользователи

saby8792

Рядовой

  • Сообщений:6
  • Репутация:0±

 Сгорел R3  теперь просто весь ток идет через него

Еще раз почистил плату в этот раз от нагара, это R3 - это резистор? Номинал? Или вы имели в виду D1 - диод? стабилитрон? Завязан он на R3 или нет.

Сообщение отредактировал saby8792 - Понедельник, 02.03.2026, 03:06
Anat78 Дата: Воскресенье, 01.03.2026, 22:49 | Сообщение # 4

Администраторы

Anat78

Подполковник

  • Сообщений:8249
  • Репутация:68±
Anat78

Да R1 поправил
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
saby8792 Дата: Понедельник, 02.03.2026, 01:13 | Сообщение # 5

Пользователи

saby8792

Рядовой

  • Сообщений:6
  • Репутация:0±

 А можно где-нибудь схему посмотреть чтоб узнать значения, номинал что б замену искать...???
Anat78 Дата: Понедельник, 02.03.2026, 02:19 | Сообщение # 6

Администраторы

Anat78

Подполковник

  • Сообщений:8249
  • Репутация:68±
Anat78

R3   - 10ом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
saby8792 Дата: Понедельник, 02.03.2026, 15:42 | Сообщение # 7

Пользователи

saby8792

Рядовой

  • Сообщений:6
  • Репутация:0±

 Спасибо

Нашел в этом номинале резистор в корпусе 1206, а на плате в корпусе 1210, можно ставить 1206 или лучше всё таки 1210 поставить?

Добавлено (12.03.2026, 03:11)
---------------------------------------------

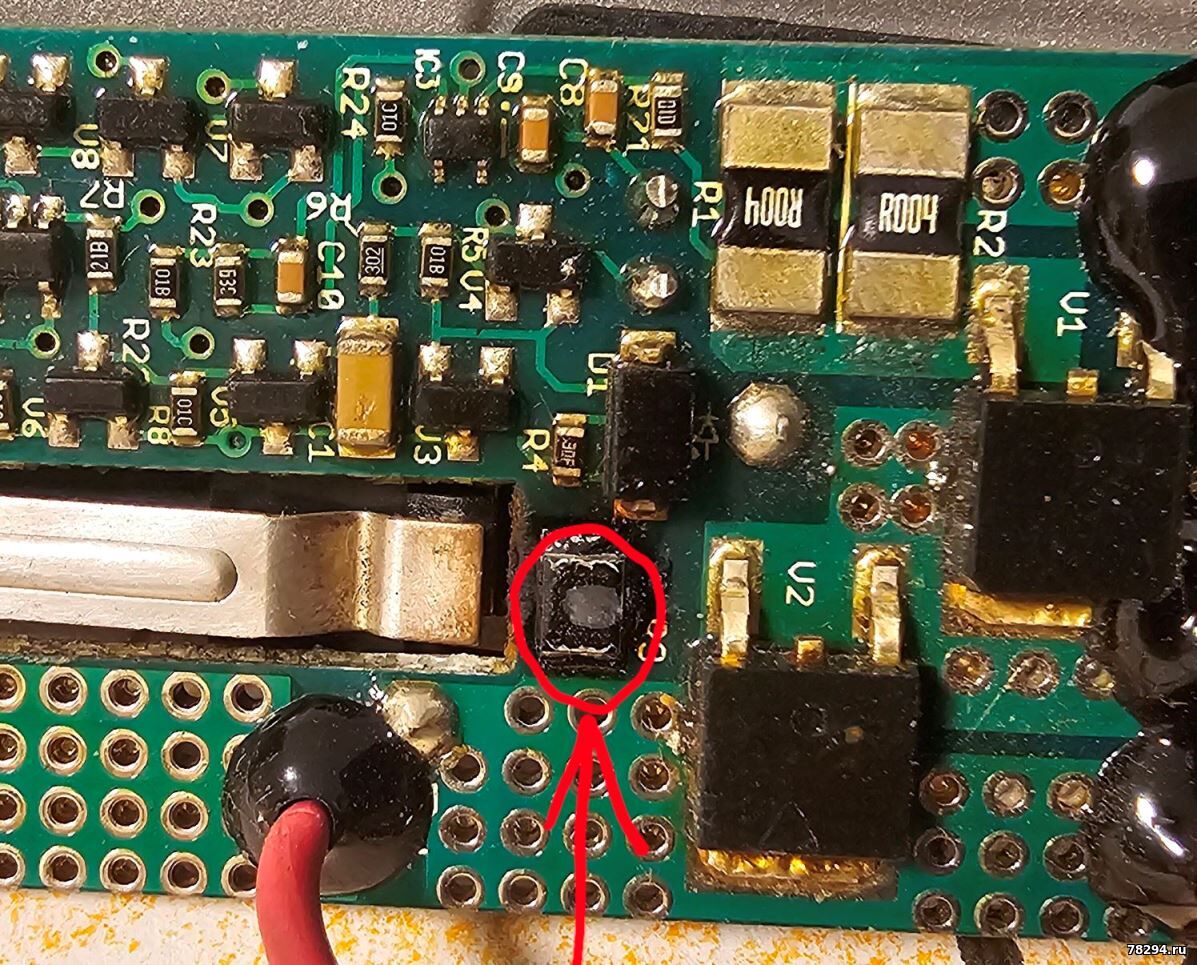

Поменял обведенный в красным кружком элемент. ничего не поменялось: мотор также максимуме, новая деталюшка также греется и дымит-горит...

Добавлено (15.03.2026, 23:17)
---------------------------------------------
Поставил новый r3, ничего не поменялось, также греется, и так же начал дымить после 5-10секунд работы, мотор крутит на максимальных оборотах. Куда еще смотреть???

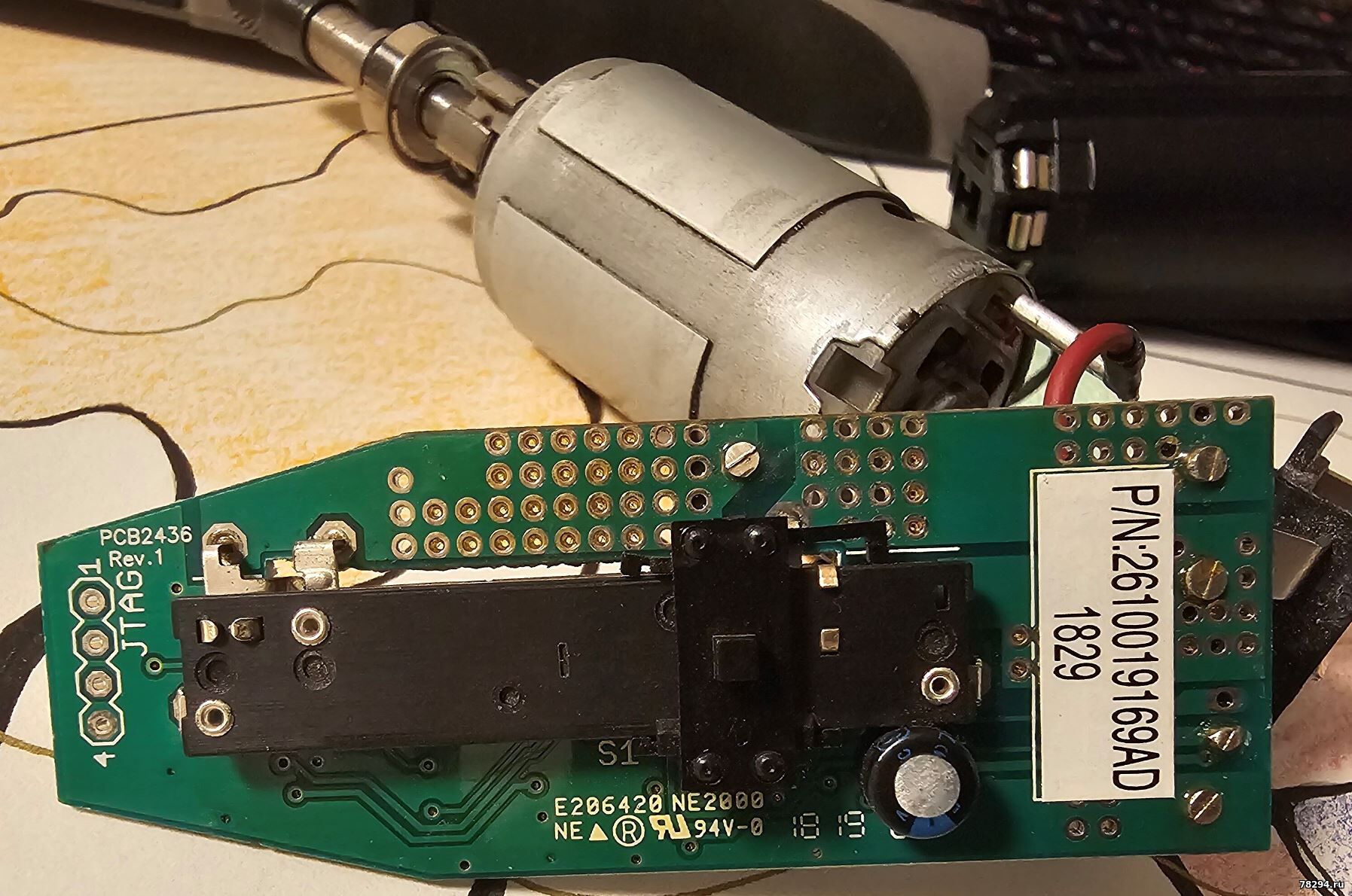

Еще заметил что одна из графитовых дорожек регулировки оборотов на середине имеет чёткий разрыв и не понятно так было с завода или это после того как почистил...
