RUIBA Блочное зарядное устройство 21в схема
Anat78 Дата: Вторник, 08.04.2025, 10:43 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений:8499
  • Репутация:70±
Anat78

RUIBA Блочное зарядное устройство 21B схема и ремонт

Купить можно здесь:
https://ali.click/s30xe1r?erid=2SDnjdLXxc2



Покупал здесь - https://ozon.ru/t/dhoda02

Ток заряда 4А
Подходит для зарядки макитообразных акб, но только с усиленной цепью заряда на плате защиты акб

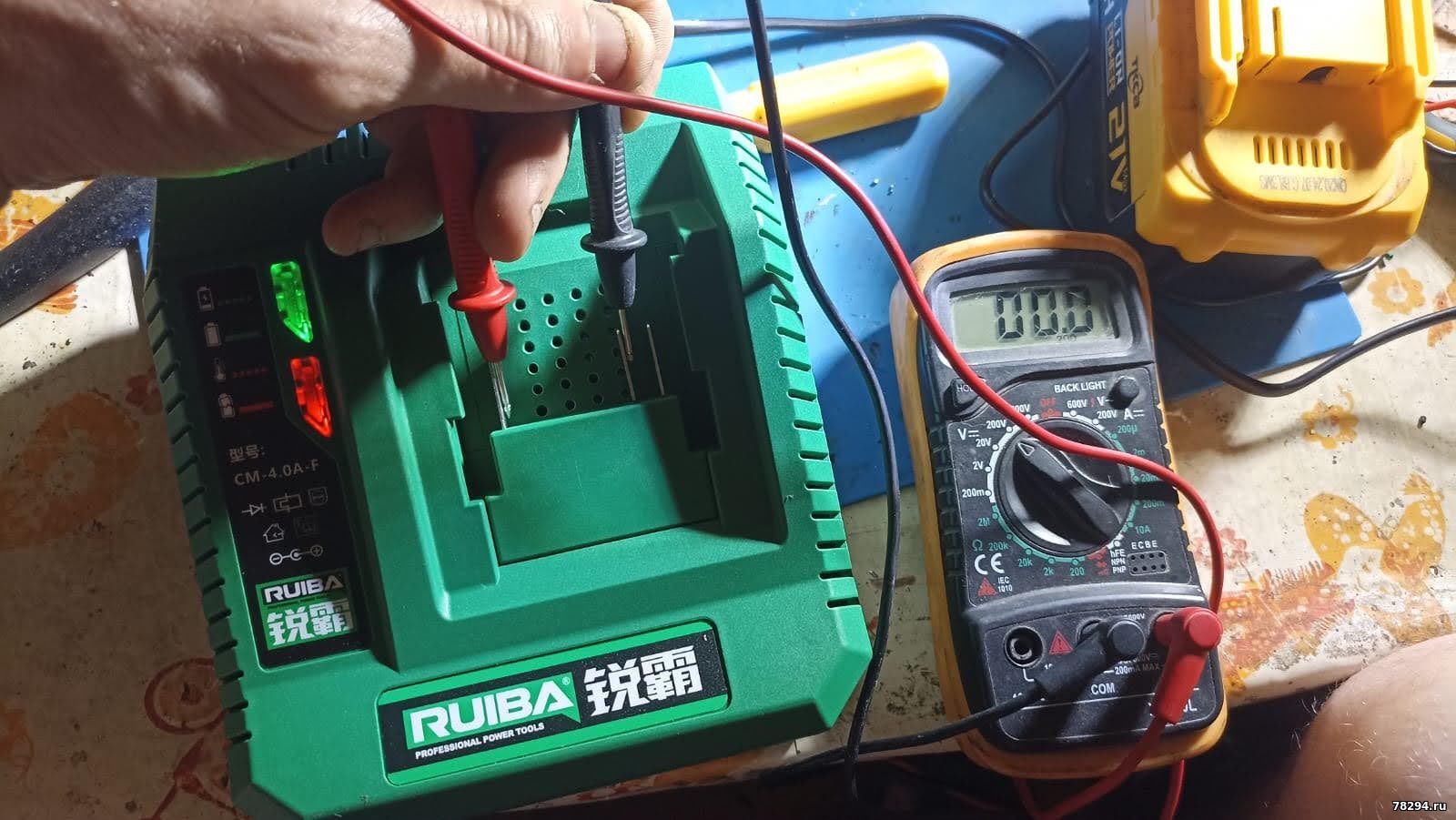

зелёная лампочка моргает пока заряд не упадёт до заряда в 0.3 ампера. при этом на общих клеммах акума 20.4 вольта на средний клемме подачи заряда 20.8 вольта. дальше загорается и горит постоянно типа акум заряжен но маленький до заряд продолжает идти постепенно падая в амперах
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 18.07.2025, 10:42 | Сообщение # 2

Администраторы

Anat78

Подполковник

  • Сообщений:8499
  • Репутация:70±
Anat78

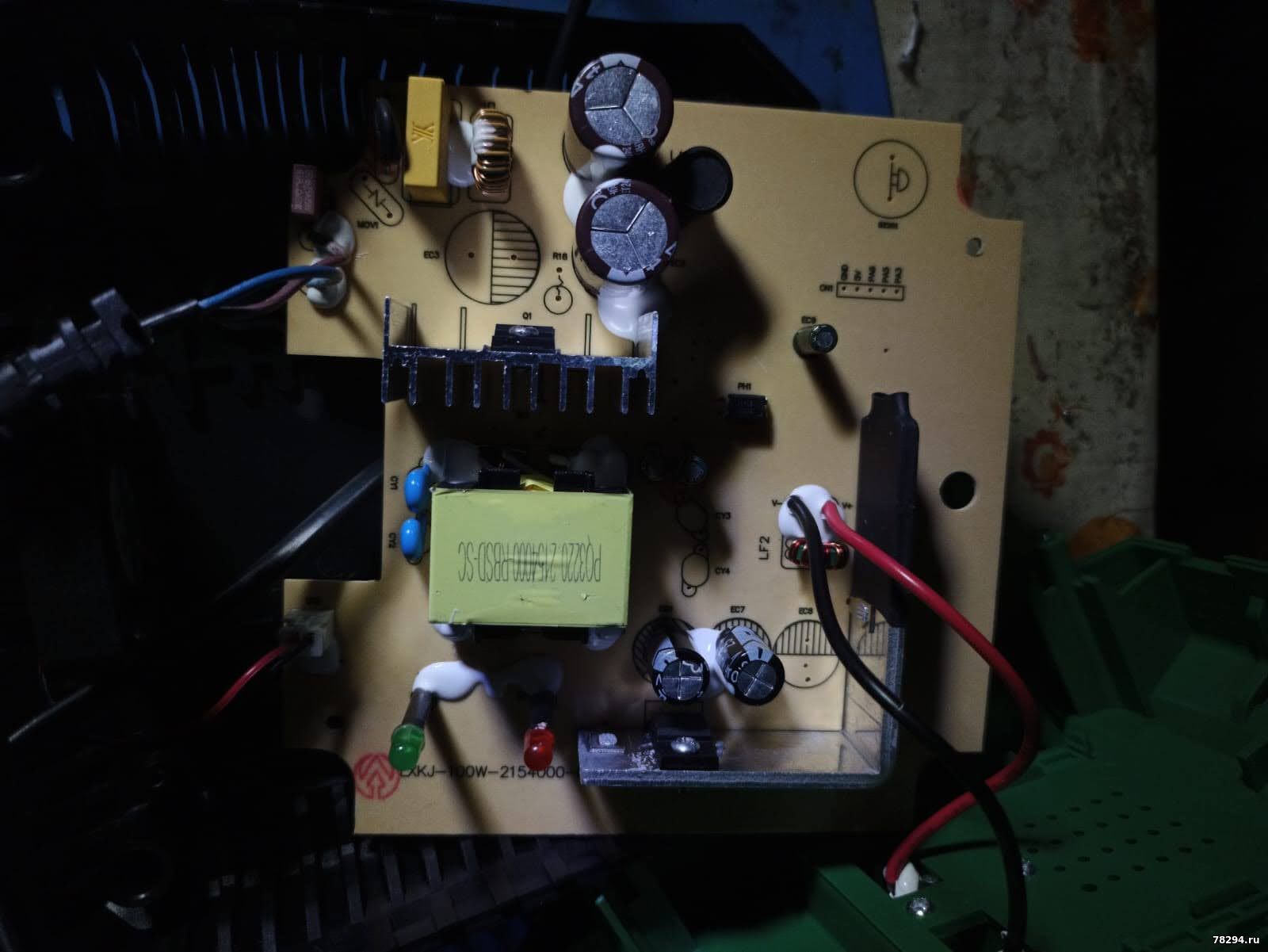

Пришло дохлое, не выдает напряжение на выходе
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
NonaemA Дата: Вторник, 16.06.2026, 14:39 | Сообщение # 3

Пользователи

NonaemA

Рядовой

  • Сообщений:1
  • Репутация:0±

 Здравствуйте. Удалось починить, в чем была причина ?
Anat78 Дата: Вторник, 16.06.2026, 16:14 | Сообщение # 4

Администраторы

Anat78

Подполковник

  • Сообщений:8499
  • Репутация:70±
Anat78

Да сделал, заменил выходной диод
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 16.06.2026, 16:32 | Сообщение # 5

Администраторы

Anat78

Подполковник

  • Сообщений:8499
  • Репутация:70±
Anat78

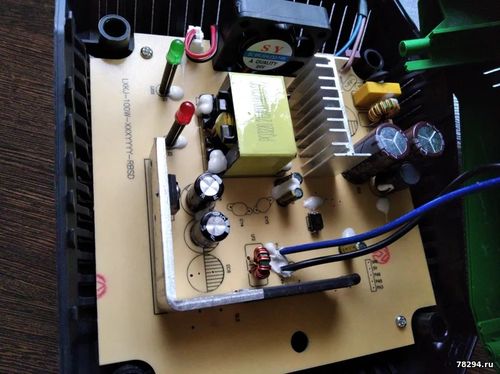

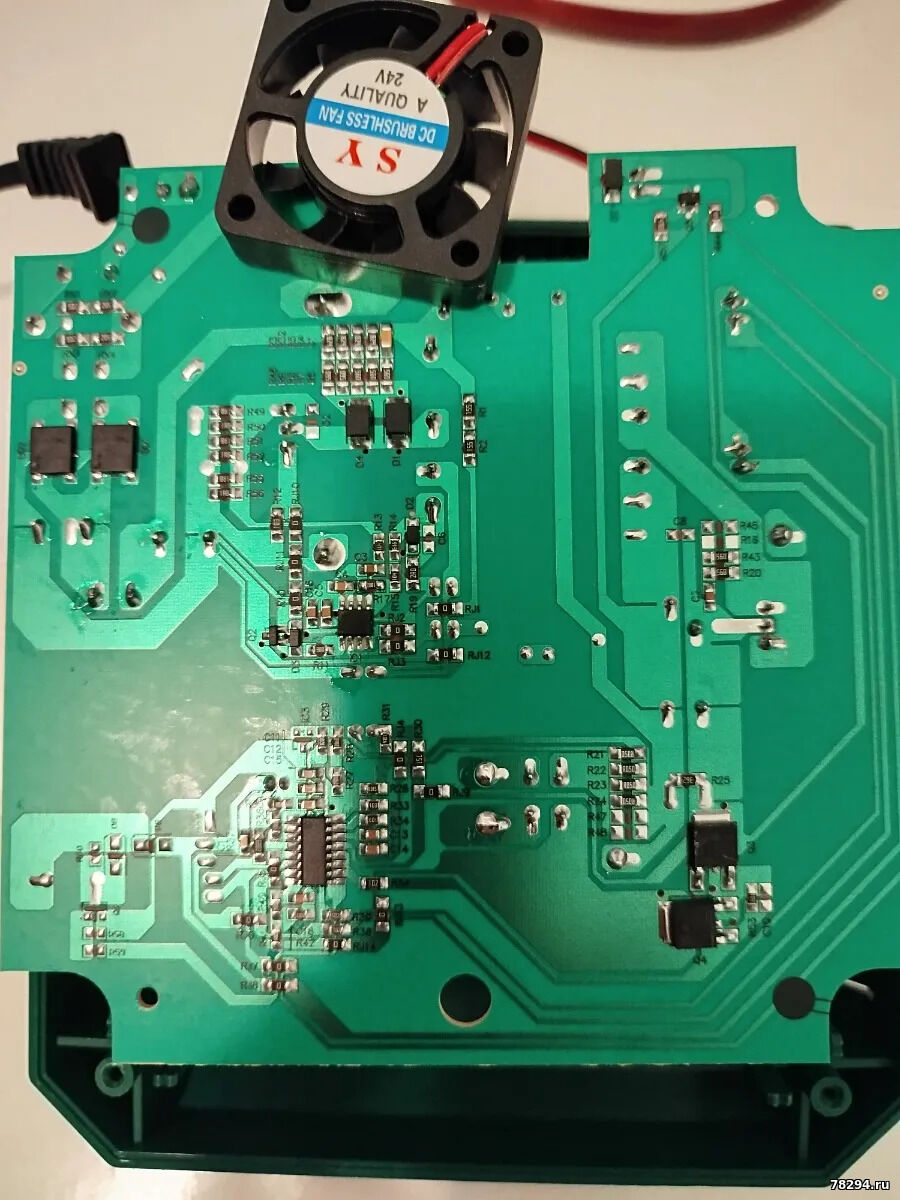

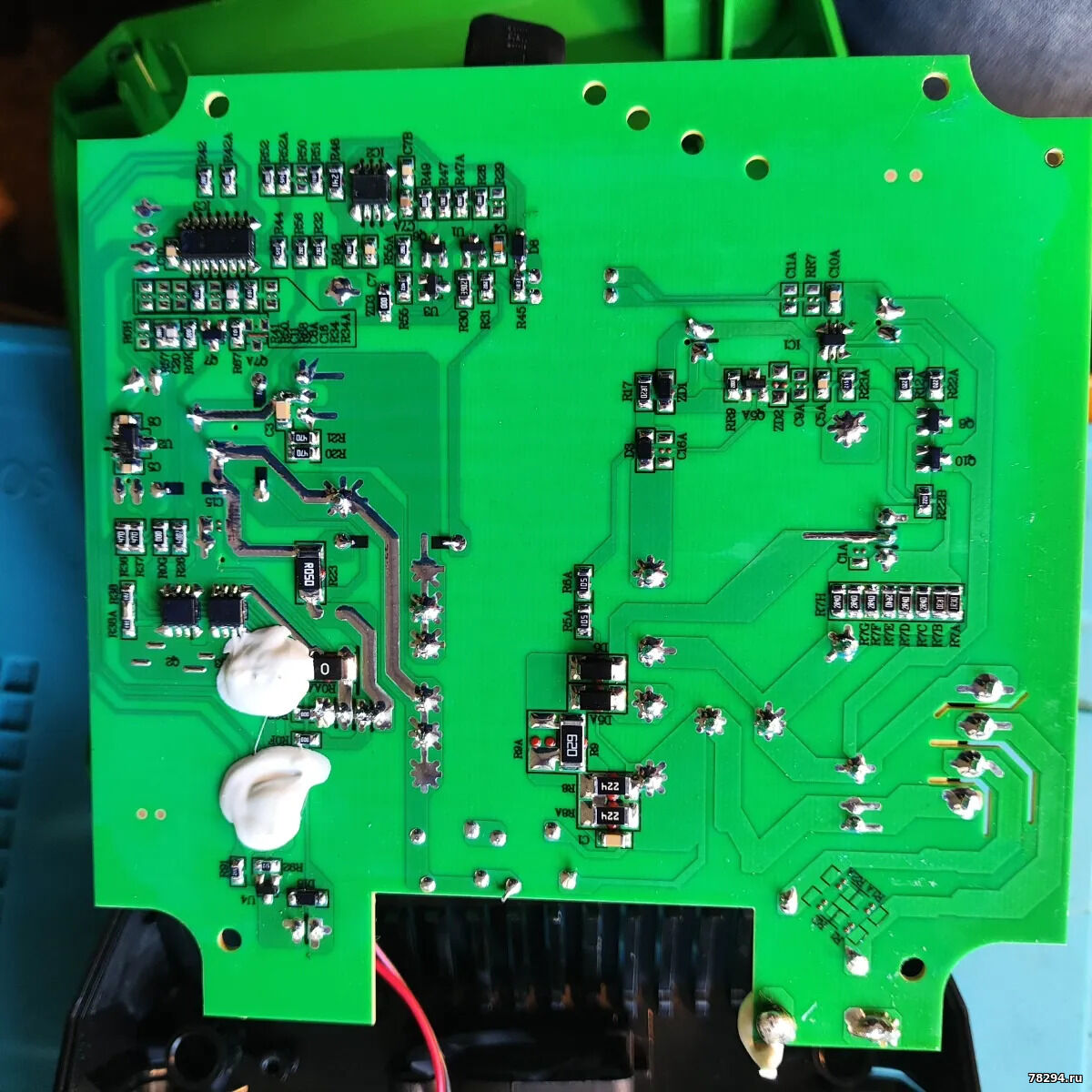

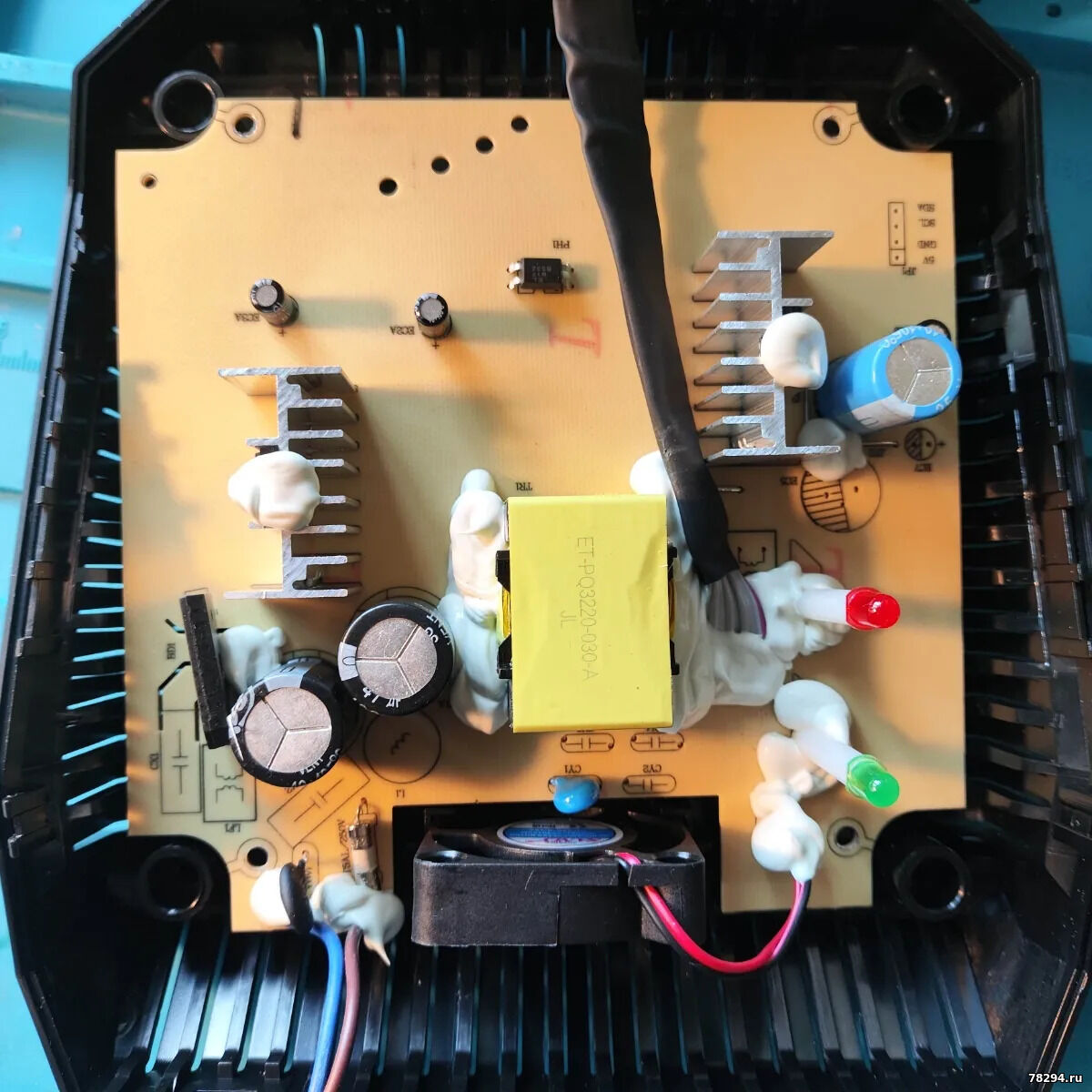

Новая версия платы RUIBA зарядное устройство:

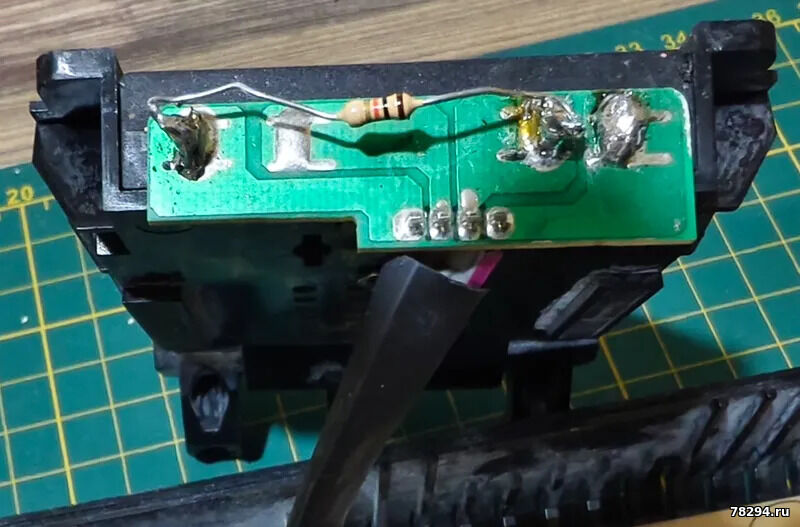

некоторые ставят такую обманку чтобы заряжать не оригинальные акб
выводной резистор с номиналом: 10кОм на 0,25Вт-5%
