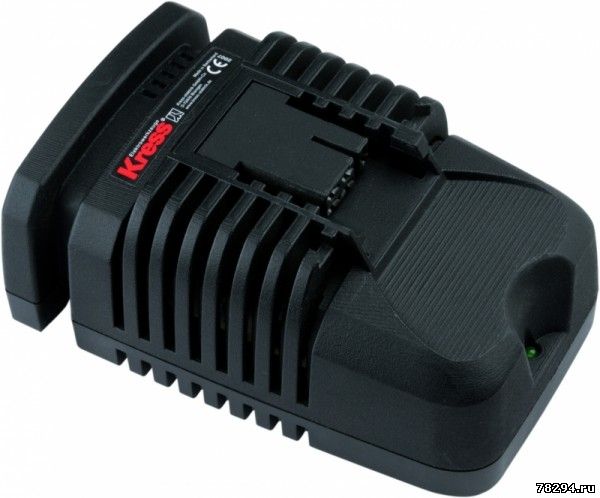

Зарядное устройство KRESS CSL 30 LI схема
Подходит для 180 AFB, 144 AFB, 180 AFT, 180 ATBS
Время зарядки аккумулятора 30 минут.
Тип батарейки литий-ионный
зарядное устройство Kress CSL 30 Li для шуруповертов: Kress AFB 144 14,4 В, AFB 180 18 В, Flex AD 18.0, Flex ADW 18.0
заряжает акб аккумуляторы APF 180/1,5 18В

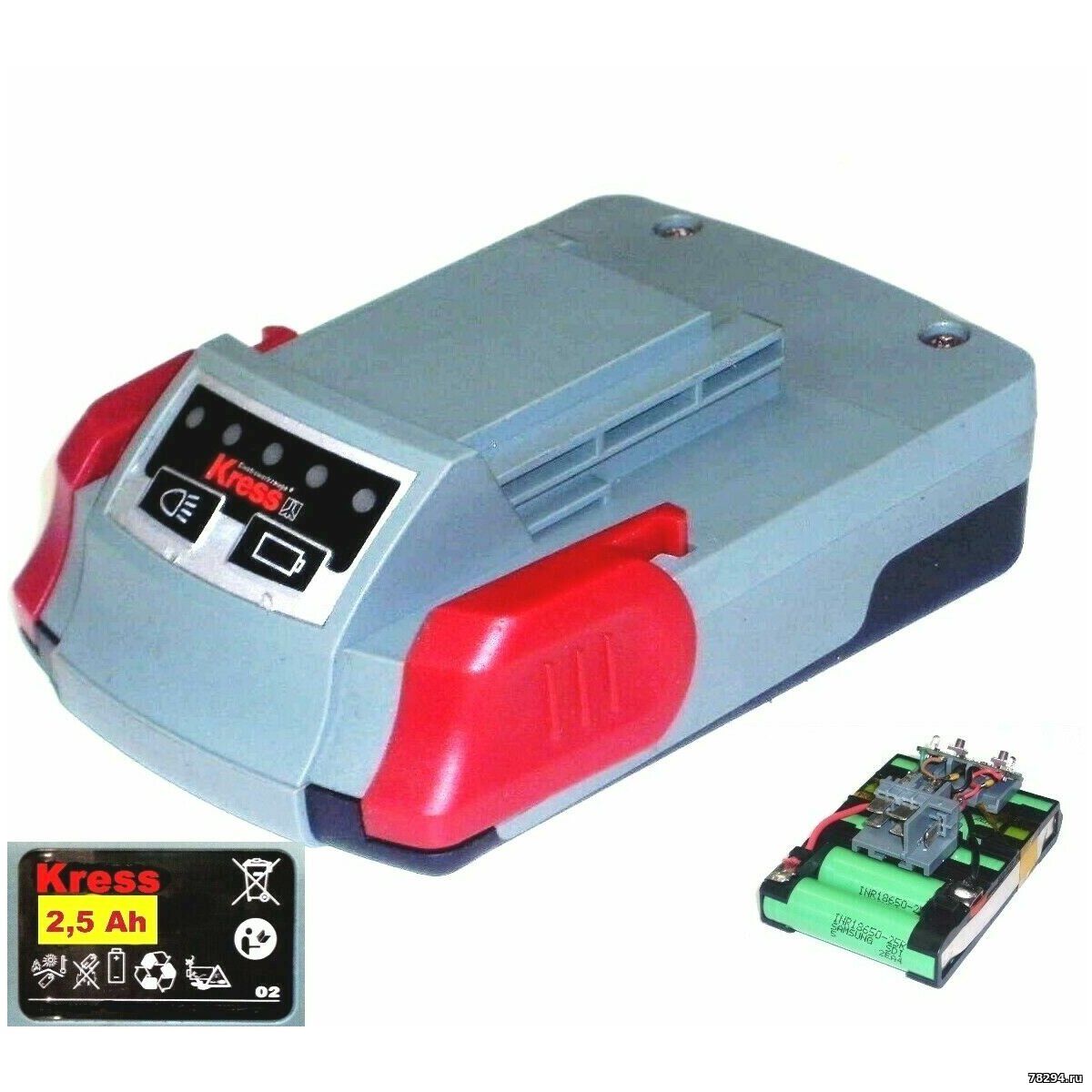

Аккумулятор имеет 5 разъемов
1-2: 3 В, 1-3:0 В, 1-4: 0 В, 1-5: 14 В2-3: -3В, 2-4: -3В, 2-5: 0В3-4: 0 В, 3-5: 14 В4-5: 14 В

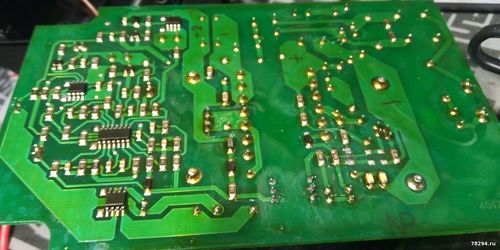

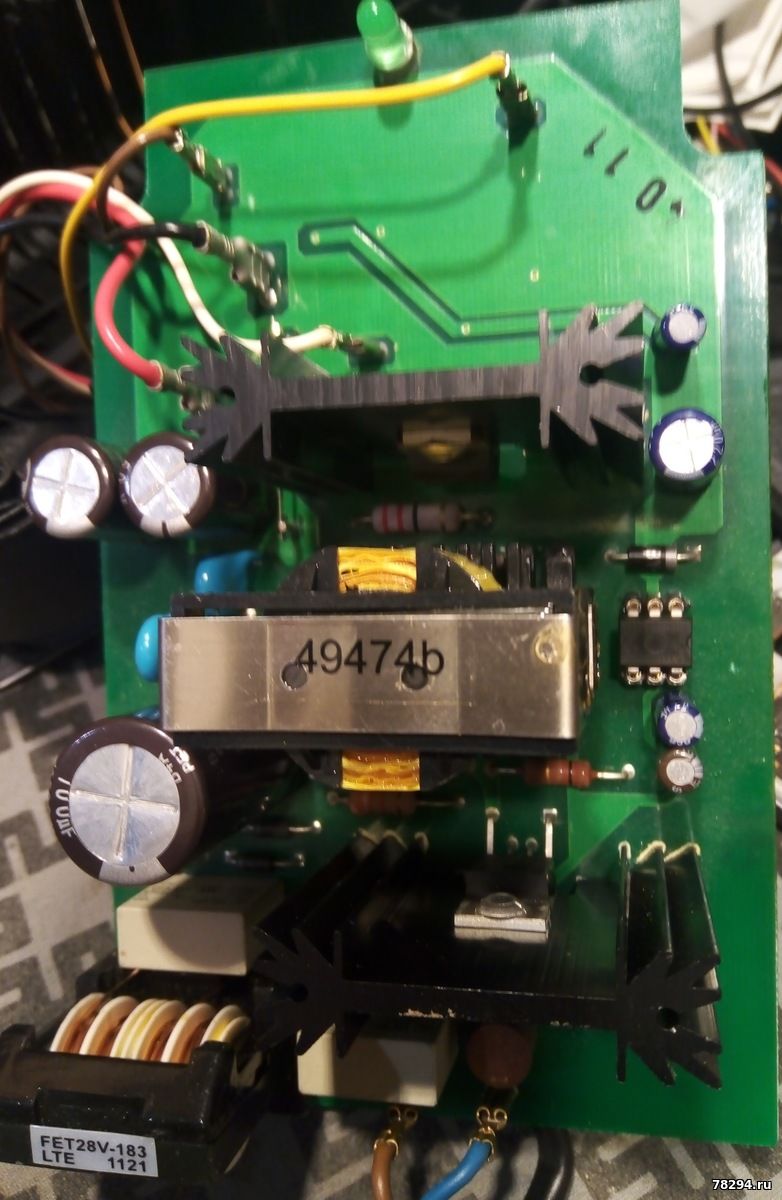

Схема:
Внутреннее вторичное напряжение 24В.При электронной нагрузке он падает в пределах 1-1,5А.
Импульсный регулятор – TOP258.
оптопара CNY75 B
Происходит следующее: в OVP имеется стабилитрон «WT» (30 В Panjit).Контакт «V» попадает.
Если стабилитрон убрать, то ток будет стабильным до 4А.https://www.farnell.com/datasheets/2238273.pdf(Схема аналогична стр. 22)
