Зарядное устройство HILTI C7/24 схема
Anat78 Дата: Четверг, 23.07.2020, 15:20 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Зарядное устройство HILTI C7/24 схема

Инструкция: https://www.hilti.ru/medias....RAW.pdf

Выходная мощность 90Вт







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.07.2020, 15:36 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

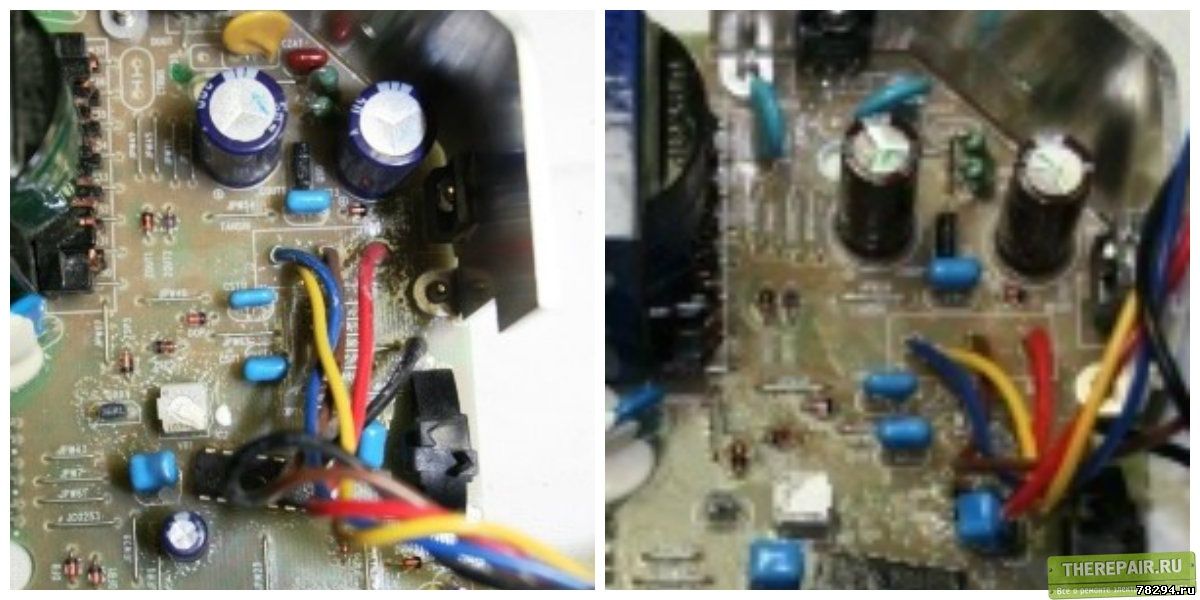

Сравнение версий на 220 и 110 вольт:

110V(слева) и 220V(справа).









По версии 110 вольт:

транзистор №2 -YG906C2
транзистор №3-YG802С06
трансформатор TS40A93
Большой коричневый конденсатор 330мф 200вольт
REG (регулятор напряжения после транса 220х28в) S812C50A
транзистор TSP1 "D1992AR"


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.07.2020, 15:40 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Транзистор QDTS бахнул





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
1xascer Дата: Суббота, 11.03.2023, 23:26 | Сообщение # 4

Пользователи

1xascer

Рядовой

  • Сообщений:8
  • Репутация:0±

Как реализована функция  регенерации аккумуляторов? и есть ли от неё какой-то значимый эфект?
Anat78 Дата: Воскресенье, 12.03.2023, 02:03 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

7.3 Регенерация (восстановление) аккумулятора
Отдельные элементы аккумуляторной батареи подвержены
саморазряду. У старых батарей некоторые элементы
разряжаются быстрее других. Обычные зарядные устрой-
ства отключаются, как только зарядятся первые элементы,
и остальные элементы не успевают полностью зарядиться.
Этот эффект можно обнаружить по недостаточной емкости
аккумуляторной батареи.
Устранить этот эффект позволяет регенерация.
7.3.1 C 7/24
Чтобы запустить пpoцecc регенерации, при установке
аккумулятора удерживайте клавишу "Refresh" нажатой до
тех пор, пока не загорится желтая лампа (непрерывным
свечением).
Желтая лампа горит в течение всего процесса регенерации.
Регенерацию рекомендуется производить регулярно,
примерно через каждые 30–50 циклов заряда, но не чаще
одного раза в месяц, иначе аккумулятор может быть
поврежден. Регенерация это своего рода тренировка для
аккумулятора, и ее избыток вредит ему также, как чрезмерная
тренировка здоровью человека.
7.3.2 C 7/36-ACS
Описанный выше процесс протекает полностью
автоматически! Регенерация запускается автоматически
в нужное время в зависимости от типа аккумулятора!
При первом заряде нового аккумулятора запускается
процесс регенерации, который позволяет добиться
оптимального зарядa элементов.
Если регенерация была прервана, то прибор запускает ее
снова при следующем заряде аккумулятора.
-УКАЗАНИЕ-
Регулярная регенерация гарантирует оптимальные емкость
и срок службы аккумулятора.
Пpи yxyдшeнии состояния аккумулятора время заряда
увеличивается.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gaa73 Дата: Суббота, 01.04.2023, 21:17 | Сообщение # 6

Пользователи

gaa73

Рядовой

  • Сообщений:2
  • Репутация:0±

Может кто знает, как на этом зарядном понизить ток зарядки? Слишком уж быстрое, греется, убивает элементы. У меня три батареи на 18V 3,0Ah, работаю неспешно, мне за 40 минут заряжать их необходимости нет..
Там возле LM324N стоит переменник подстроечный, но без схемы крутить опасаюсь. Может подскажет, кто поумнее, как и где лучше контролировать ток?
Спасибо.


Сообщение отредактировал gaa73 - Суббота, 01.04.2023, 21:19
Anat78 Дата: Воскресенье, 02.04.2023, 01:51 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6633
  • Репутация:54±
Anat78

Да можно понизить ток

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gaa73 Дата: Воскресенье, 02.04.2023, 01:56 | Сообщение # 8

Пользователи

gaa73

Рядовой

  • Сообщений:2
  • Репутация:0±

Может подскажете, как это выполнить, и на сколько понизить считаете будет оптимально?
Спасибо.


Сообщение отредактировал gaa73 - Воскресенье, 02.04.2023, 15:37
