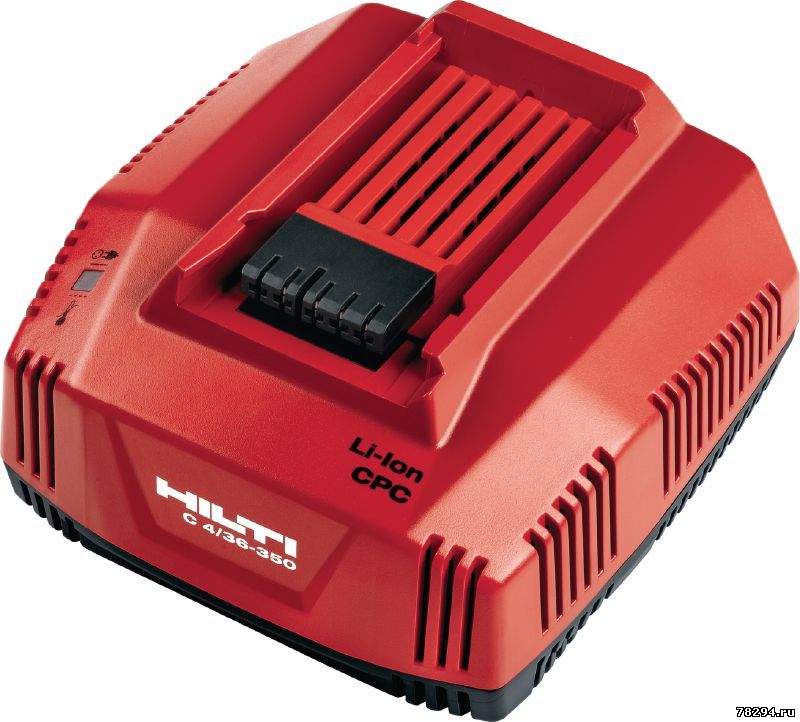

Зарядное устройство HILTI C4/36-350 схема
|
|
|
|
wlnik
|
Дата: Суббота, 09.11.2019, 20:46 | Сообщение # 2
|
|
|
Добрый вечер! Попросили отремонтировать такую зарядку, она вообще не дышала. Нашел неисправные IC1 L6599, J3 в обрыве и с него дорожка на корпус сгорела, D9 в КЗ, полевик Q4 затвор - исток пробит и был в обрыве R52 10 Ом. Все стало запускаться, но заряжает всего несколько сек. и зарядка прекращается. Сама схема по высокой работает, светодиод горит, а зарядку релюха от АКК отключает. АКК целый, на хорошем заряднике заряжается нормально. Может кто сталкивался, подскажите где копать. Грешу на микроконтроллер, может что с ним? За ранее благодарен за любые советы.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 09.11.2019, 21:02 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Да именно неисправен контроллер заряда батареи в таком случае или ищите что из обвязки погорело
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
wlnik
|
Дата: Суббота, 09.11.2019, 21:52 | Сообщение # 4
|
|
|
Спасибо! Буду его заказывать. О результатах отпишусь.
Решил еще раз пройти все по кругу. Нашел R32 100 Ом в обрыве. Стоит в цепи IC1 L6599 с 11 ноги на затвор Q4 . Выглядел он идеально. После замены все заработало нормально.
|
|
|
|
|
|
dvu76
|
Дата: Вторник, 10.08.2021, 22:56 | Сообщение # 5
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Доброго всем времени суток! Принесли аккумуляторы Hilti B22/3.3 li-ion для замены ячеек. После замены банок, при установке в зарядник щелкает релюха в ЗУ и через 3-5сек щелчёк отключения реле. Больше ничего не происходит. Зарядник исправный- пробовал на аккумах товарища. Второ из принесённых аккумов не переделывал, но он ведёт себя абсолютно так же. Может кто подскажет в чём проблема?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.08.2021, 23:24 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Проверьте зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dvu76
|
Дата: Вторник, 10.08.2021, 23:26 | Сообщение # 7
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Проверил установкой заведомо исправных аккумуляторов. Замечаний к ЗУ не увидел. Зарядное С4/36 ACS Добавлено (10.08.2021, 23:37)
---------------------------------------------
Возможно ли что активирована защита от кражи и заблокирован аккум? При установке обоих в другой зарядник С4/36 350 так же не заряжаются. Только поведение чуть другое - мигнёт индикатор на аккуме один раз и всё.
Сообщение отредактировал dvu76 - Вторник, 10.08.2021, 23:32 |
|
|
|
|
|
wlnik
|
Дата: Среда, 11.08.2021, 00:39 | Сообщение # 8
|
|
|
В акк никаких защит от кражи нет. Я уже отремонтировал их кучу. Посмотри может акк уже полностью заряжен или одна из банок 0
|
|
|
|
|
|
dvu76
|
Дата: Среда, 11.08.2021, 00:46 | Сообщение # 9
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Всё это проверено. Защита может быть активирована с помощью функции TPS в устройствах с этой функцией,, типа С4/36 ACS TPS. Но не совсем понятно для чего, если в описании ЗУ сказано"аккум может быть использован с другими подходящими ЗУ". Или это ошибка перевода. С банками и монтажом всё в порядке. Как показывает заряд 3 индикатора. Был заряжен полностью, специально разрядил активной нагрузкой для проверки на заряд
|
|
|
|
|
|
wlnik
|
Дата: Среда, 11.08.2021, 01:01 | Сообщение # 10
|
|
|
Мне с TPS акк не попадались, но явно что что то с акк Добавлено (11.08.2021, 01:07)
---------------------------------------------
На прямую от БП пробовал заряжать?
|
|
|
|
|
|
dvu76
|
Дата: Среда, 11.08.2021, 13:22 | Сообщение # 11
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Пробовал. Норм
|
|
|
|
|
|
wlnik
|
Дата: Среда, 11.08.2021, 16:04 | Сообщение # 12
|
|
|
У меня один раз было такое. Заменил контроллер, который стоит в акк (был донор) и все заработало. Но у тебя сразу 2 акк показывают одинаковую неисправность...Контроллер залит и его расковырять и посмотреть что внутри у меня не получилось. Проверь чтобы акк были заряжены более менее равномерно. Может одни 4,2 Вольта, а другие около 3,0.
|
|
|
|
|
|
dvu76
|
Дата: Пятница, 27.08.2021, 08:21 | Сообщение # 13
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Аккумуляторов 4 шт. В двух по одной паре ячеек неисправных было, а в двух все норм. Неисправные ячейки заменил в одном. Во втором заменил все. Зарядка все 4 не заряжает. Взял другие аккумуляторы ( для проверки зарядного) - их заряжает. На другом зарядном попробовал - тоже самое. Добавлено (27.08.2021, 08:22)
---------------------------------------------
Может кто подскажет где взять электронику. На алике не нашёл.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.08.2021, 14:26 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Увы блоки нигде не купить, снимаю с разбитых батарей просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dvu76
|
Дата: Пятница, 27.08.2021, 15:54 | Сообщение # 15
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Может и мне снимите? За деньги конечно
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 08.10.2021, 11:32 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
да конечно, пишите на почту
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 29.10.2021, 15:25 | Сообщение # 17
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Суббота, 05.11.2022, 21:58 | Сообщение # 18
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Здравствуйте. ЗУ с4\36 350. Подскажите пожалуйста на какое напряжение стабилитрон ZD10- 3,3 V?
|
|
|
|
|
|
Vengeance
|
Дата: Воскресенье, 11.02.2024, 13:50 | Сообщение # 19
|
|
|
Цитата youth46 (  ) Здравствуйте. ЗУ с4\36 350. Подскажите пожалуйста на какое напряжение стабилитрон ZD10- 3,3 V? |
|
|
|
|
|
alexander3089
|
Дата: Понедельник, 07.10.2024, 21:29 | Сообщение # 20
|
|
|
Здравствуйте , утеряно зарядное устройство ,подскажите можно ли зарядить данный аккумулятор ,(шуруповерт хилти),сторонней зарядкой на 14.2 вольта?
Если можно ,то подскажите на какие контакты подавать напряжение? Не уйдет ли плата БМС в защиту при тако способе зарядки?
в разборе написано на плате ,bms LX002
Сообщение отредактировал alexander3089 - Понедельник, 07.10.2024, 21:31 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 07.10.2024, 22:17 | Сообщение # 21
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
да можно другим заряжать любым зарядным хилти
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vkudryakov
|
Дата: Четверг, 24.10.2024, 19:23 | Сообщение # 22
|
|
|

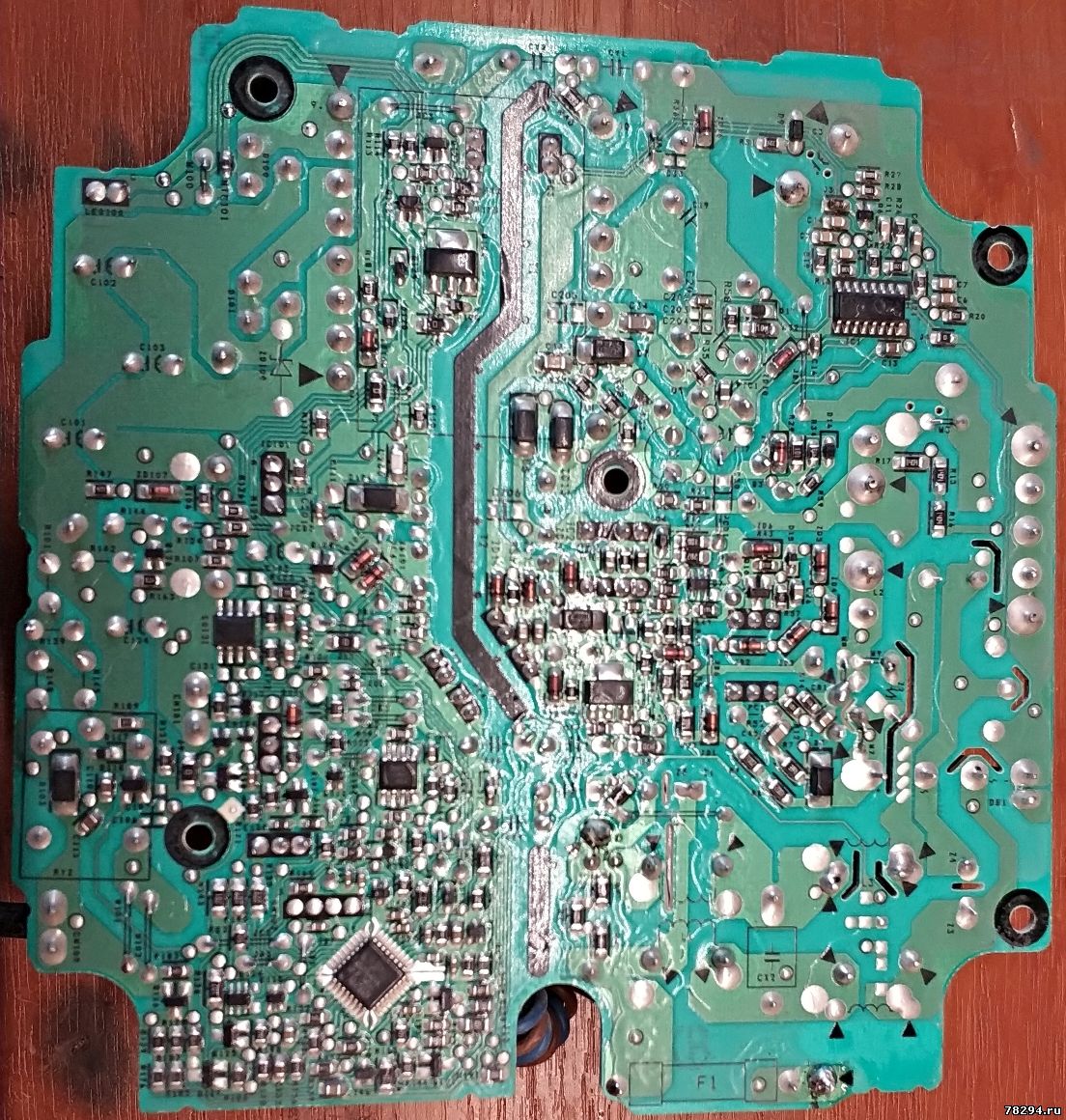

Есть вопросики по схеме и ее корректности.
По правилам вместо стабилитрона Z13 должен стоять TVS диод, Или я ошибаюсь? кусок схемы с подобным включением из соневской аппаатуры прилагаю. Так же непонятен статус ZD17 bzv55b20 на 20 вольт вроде по вашей схеме(промерял - с 90%вероятностью 20в, иначе откуда ему взяться у меня на руках). , но на другом форуме этот стабилитрон на 15 и даже 17.8 вольт.
Также на схеме есть zd8, а на плате он ZD9. Есть непонятки по номиналам zd9,10 они по схеме на 15в , но с платы снятые они разные - 5 и 12 вольт. такой перекос вообще допустим? буду схемы типового включения шерстить
https://www.elektroda.com/rtvforum/topic3469992-120.html
Сообщение отредактировал vkudryakov - Четверг, 24.10.2024, 20:45 |
|
|
|
|
|
velizardimitrov73
|
Дата: Вторник, 11.02.2025, 19:49 | Сообщение # 23
|
Пользователи
velizardimitrov73
Рядовой
|

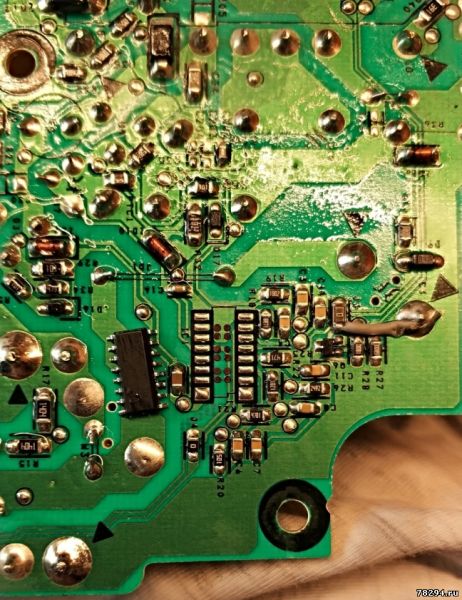

Помогите пожалуйста найти номинал конденсатора С11. Заранее спасибо за вашу помощь.
|
|
|
|
|
|
vkudryakov
|
Дата: Вторник, 11.02.2025, 20:48 | Сообщение # 24
|
|
|
Цитата velizardimitrov73 ( ) С11 |
|
|
|
|
|
velizardimitrov73
|
Дата: Пятница, 14.02.2025, 19:15 | Сообщение # 25
|
Пользователи
velizardimitrov73
Рядовой
|
Без распайки это сделать невозможно. У меня он показывает около 12 микрофарад (C11 сломан). Значение должно быть nf.
Сообщение отредактировал velizardimitrov73 - Пятница, 14.02.2025, 19:16 |
|
|
|
|
|
vkudryakov
|
Дата: Пятница, 14.02.2025, 20:31 | Сообщение # 26
|
|
|
Цитата velizardimitrov73 ( ) . Значение должно быть nf. |
|
|
|
|
|
dirtyanimal
|
Дата: Понедельник, 17.02.2025, 21:07 | Сообщение # 27
|
|
|
Здравствуйте, он также не начинает заряжать аккумулятор.
Я измерил несколько точек и прошу помощи.
После включения MIP2M2 pin4 и коллектора Q5 = 15 вольт.
Оптопара PC4 коллектор 13,5 вольт, эмиттер 7,3 вольт, база 5,5 вольт = это напряжение низкое (мне нужно 13 вольт для активации L3599AD).
Я измерил напряжение на оптопаре ( pin1 pin2 ) PC4 0,25 вольта. Поступает от микропроцессора mc9s08 ( pin7 ) 2,5 вольта. Между микропроцессором и оптопарой последовательно соединены конденсатор и резистор.
Где-то по пути сигнал теряется, и все начинает работать. У меня нет какой-либо полной схемы отслеживания неправильных элементов.
|
|
|
|
|
|
vkudryakov
|
Дата: Среда, 19.03.2025, 21:25 | Сообщение # 28
|
|
|
Возвращаясь к данной теме.Попалил повторно почти доделанный блок. Иеперь не понятно откуда куда копать. Сунулся промерять цепочку стабилитронов zd1-zd5. Может кто измерить напряжение между zd5 -zd6 ? по идее эта цепочка уменьшает 320 до 13 для работы дежурки на ic2 mipm2. У меня на выходе оттуда 0, хотя все стабилитроны живые
|
|
|
|
|
|
k1utae
|
Дата: Четверг, 20.03.2025, 00:08 | Сообщение # 29
|
|
|
Судя по схеме и замерам последовательно соединенные однотипные стабики дадут стаб на суммарное напряжение. Но 5х75в это375в. Как, в таком включении, и при входящих 320в может быть хоть что -то на выходе цепочки?
|
|
|
|
|
|
vkudryakov
|
Дата: Среда, 23.04.2025, 14:17 | Сообщение # 30
|
|
|
Может ктонибудь измерить напряжение на LED100? У моего светодиода 12,6 В и он светится и дымит. Почему напряжение на C111 может быть 12,6 В? D104 живой Добавлено (25.04.2025, 13:36)
---------------------------------------------
Посмотрите кто-нибудь маркировку или номинал Q127 и Q123 Добавлено (17.05.2025, 17:35)
---------------------------------------------
Моя диагностика выявила сопротивление 30 Ом между выводами Vcc и Vss MCU freescale mc9s08ac48 32pin. Кто-нибудь измерьте сопротивление на вашем hilti c4/36-450. Реально ли прочитать прошивку с этого MCU?
Тем кому поможет-при такой неисправности не работает цепочка делителя R111 R112 и IC101. В результате полностью открыта оптопара PC5 и вместо 8,4в на низкой стороне т2 с111 находиться 12.6в
|
|
|
|
|
