Зарядное устройство HILTI SFC 7/18 схема
Anat78 Дата: Среда, 26.06.2019, 16:27 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

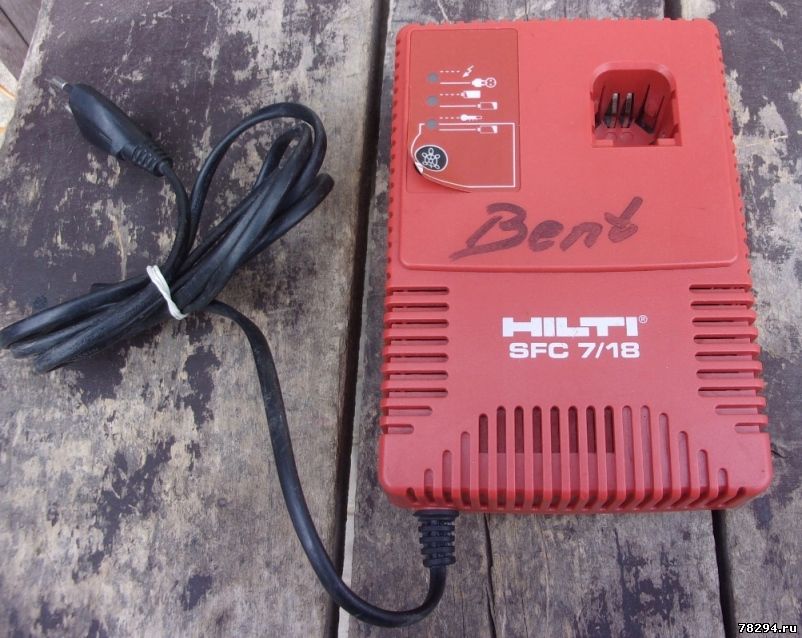

Зарядное устройство HILTI SFC 7/18 схема

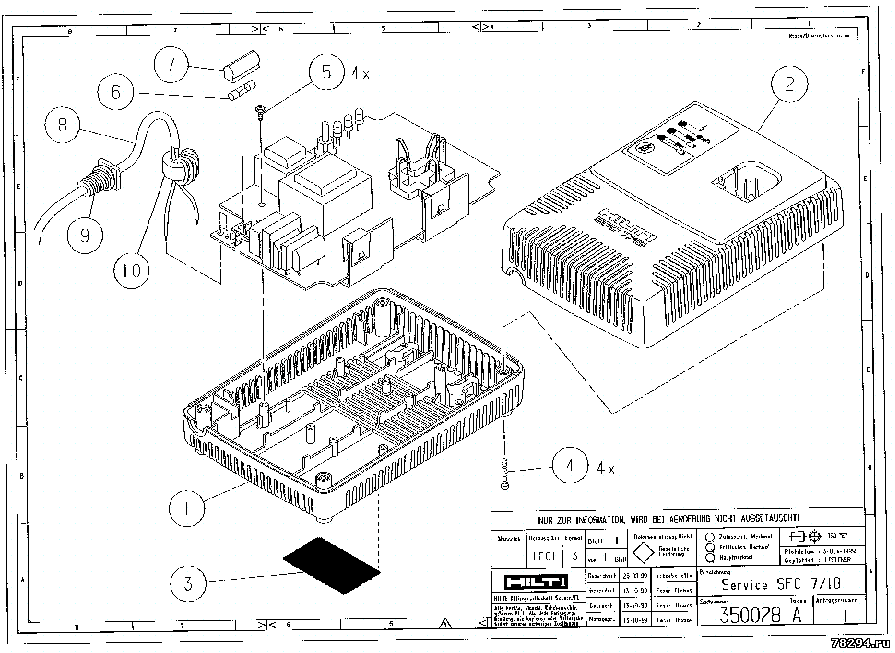

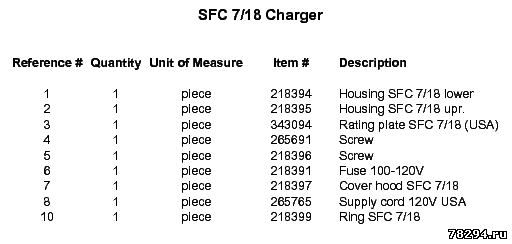

Инструкция: https://www.manualslib.com/manual/1288358/Hilti-Sfc-7-18h.html

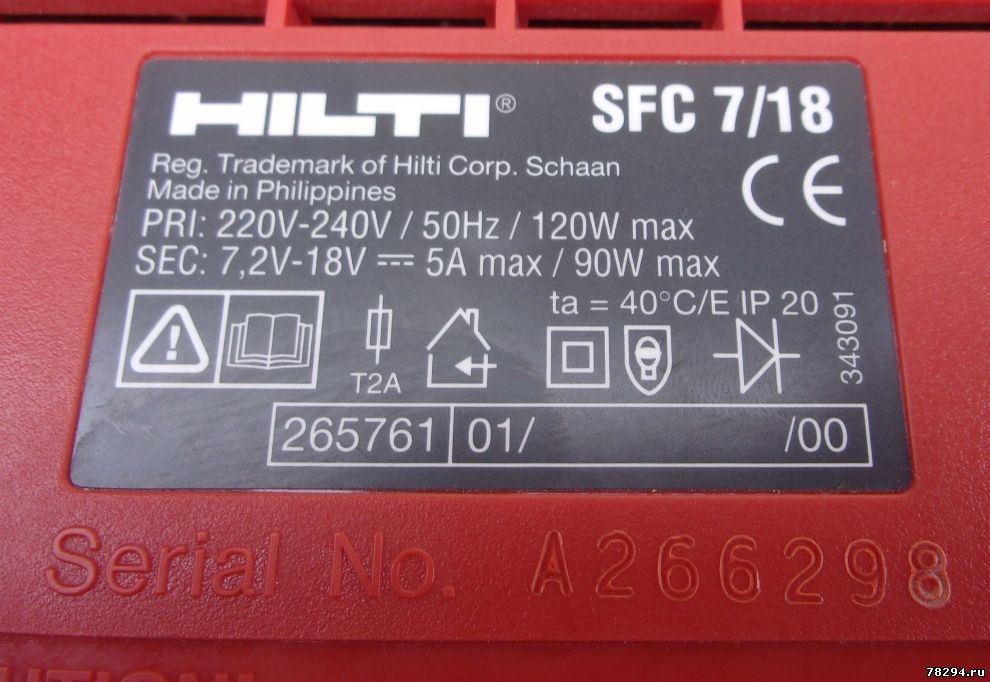

Напряжение 7,2-18 вольт
Ток заряда 3-5А в зависимости от модели акб









Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 16.12.2021, 15:02 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5075
  • Репутация:35±
Anat78

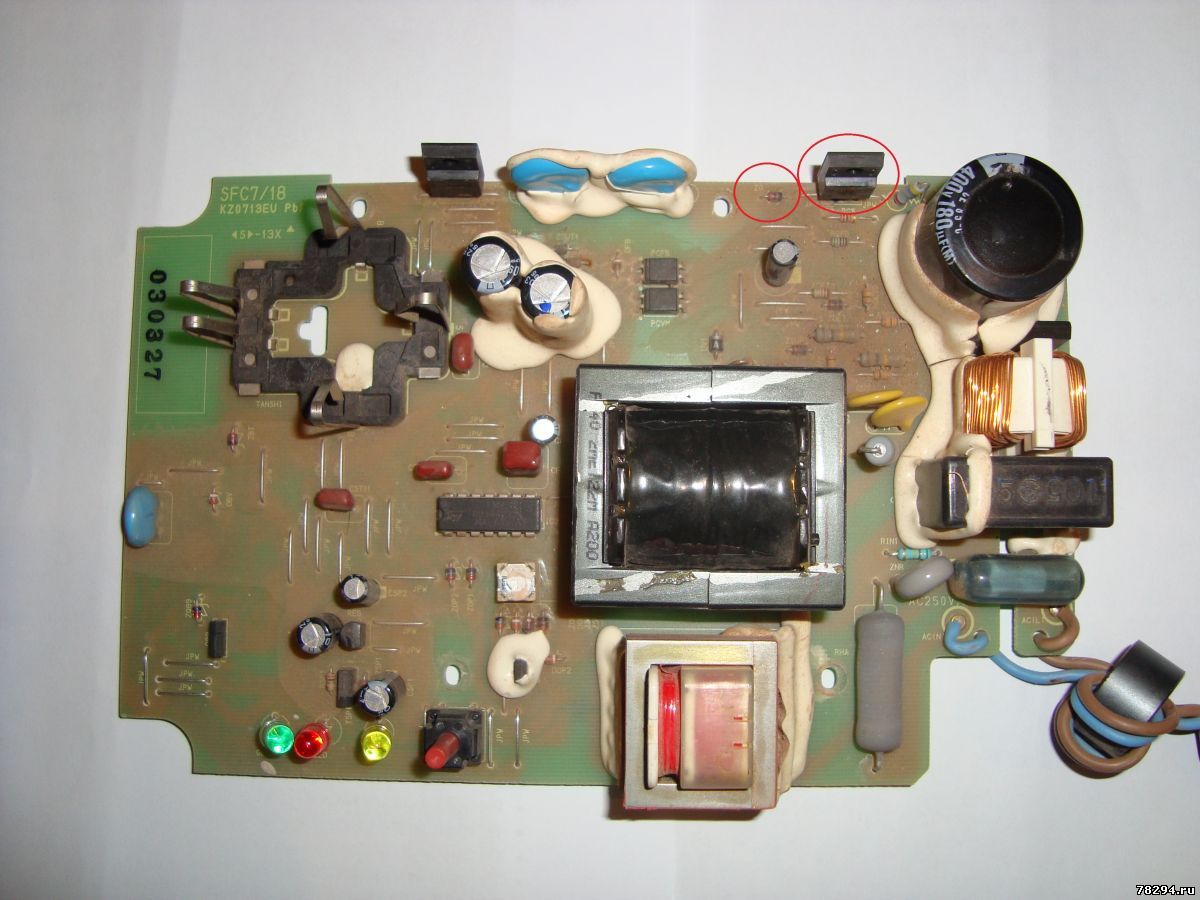

При осмотре заметил несколько обгоревших элементов:
1. Варистор,
2. Предохранитель 3,15 А,
3. Мостовой выпрямитель,
4. Мосфет - FS7KM18A, Mitsubishi, NMOSFET, 900V, 7A, Rds - 2 Ohm
5. Стабилитрон ZG диод зенера С27
