Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Hilti » Зарядное устройство HILTI C4/36-ACS схема
Зарядное устройство HILTI C4/36-ACS схема
Anat78 Дата: Пятница, 21.06.2019, 15:26 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4115
  • Репутация:21±
Anat78

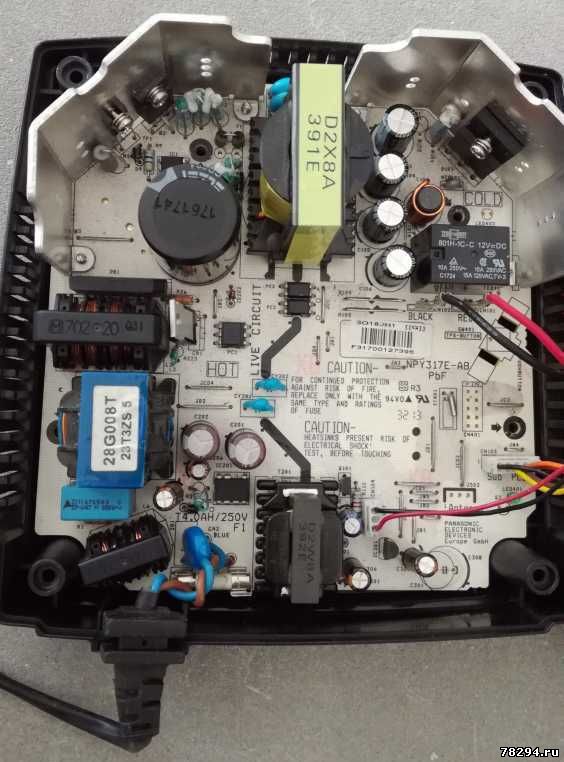

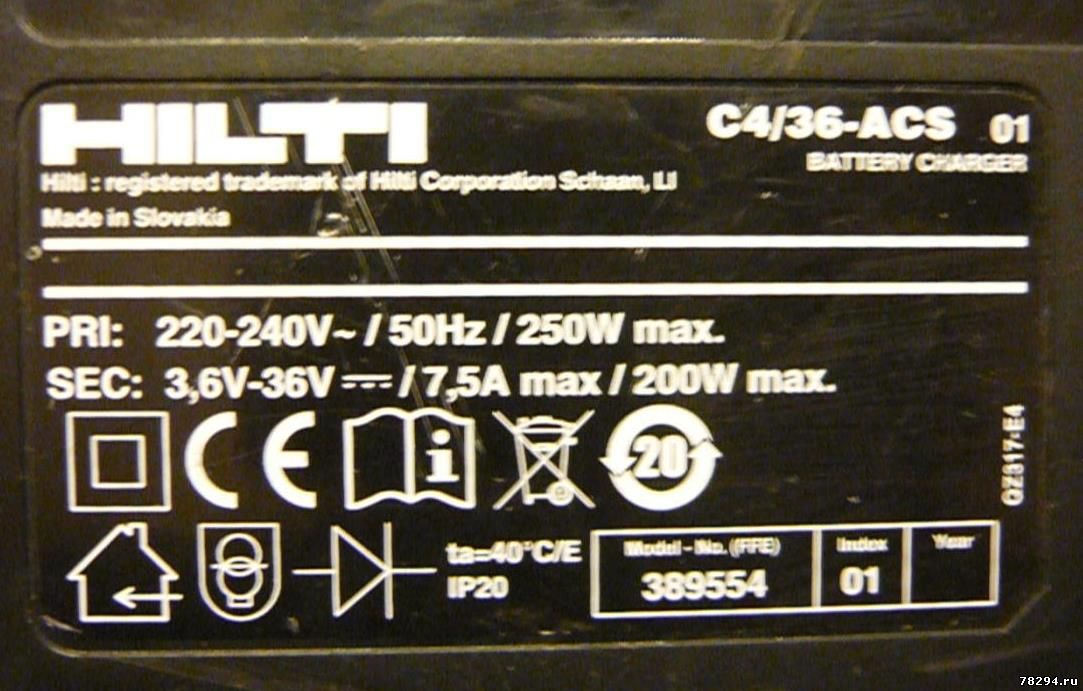

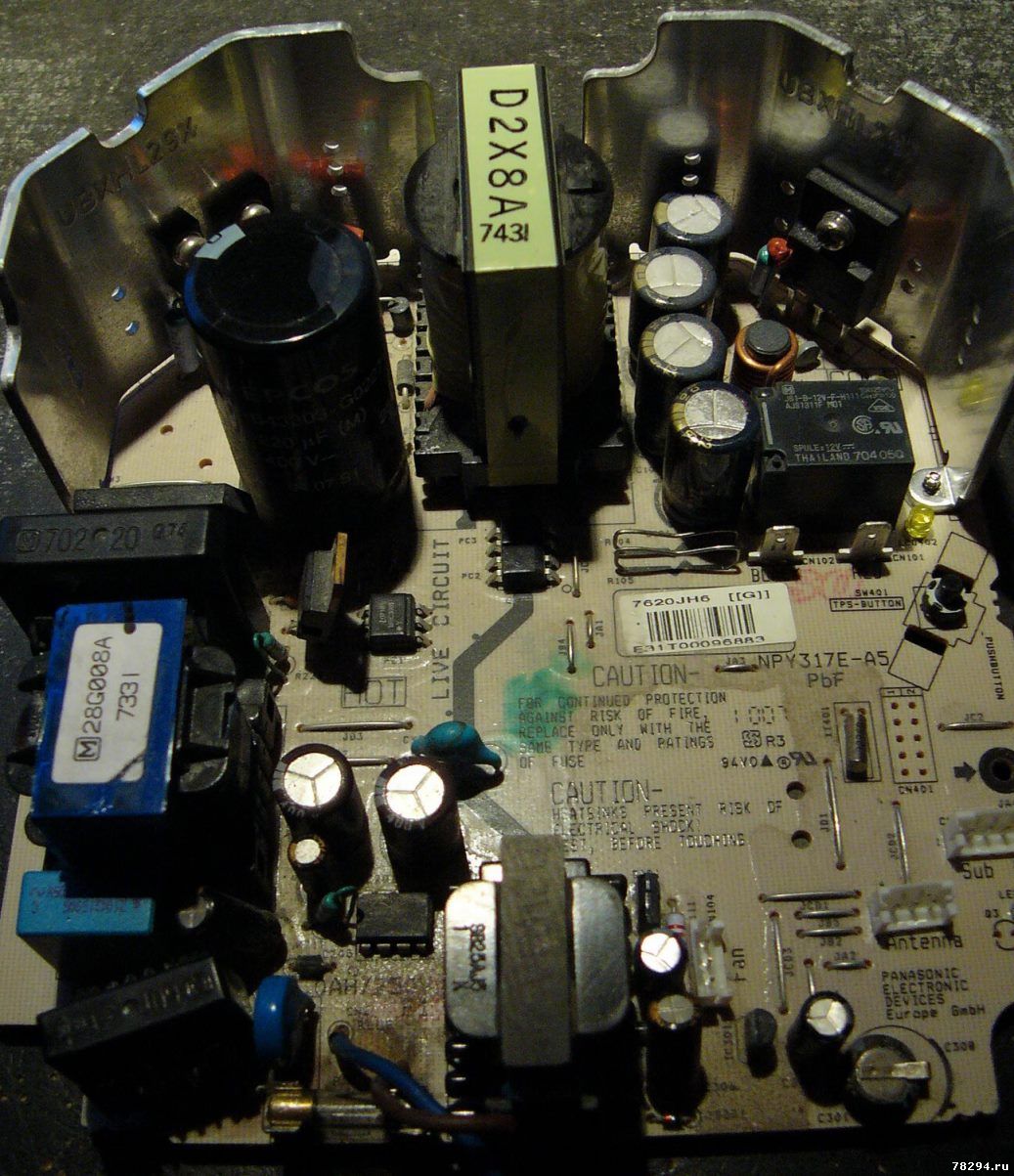

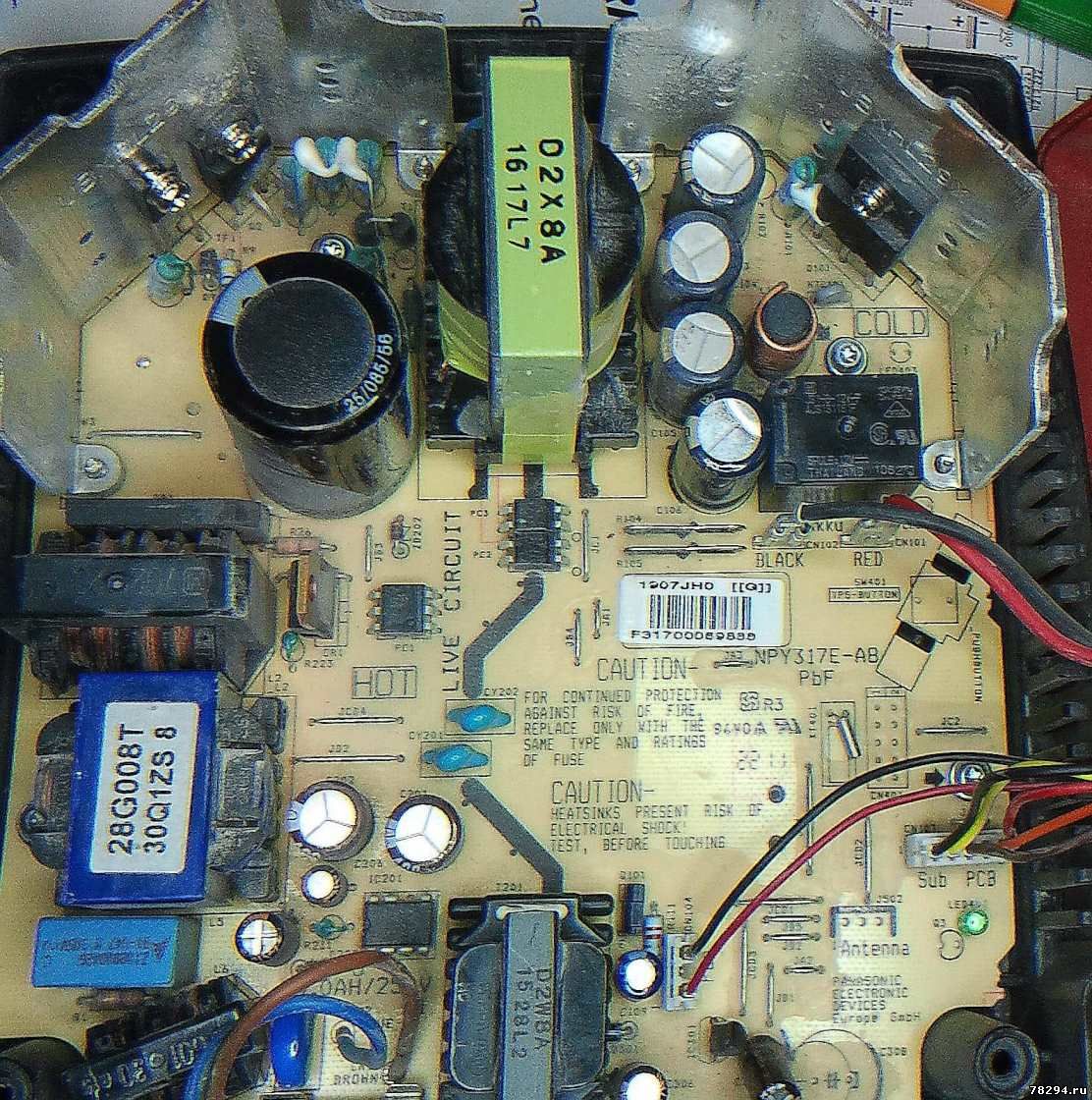

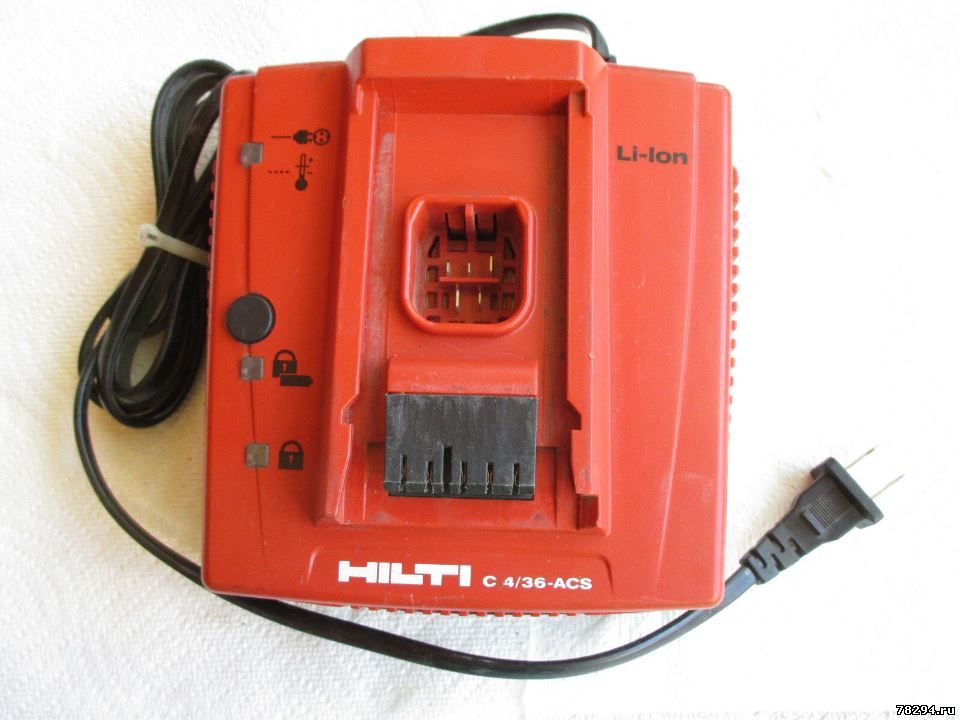

Зарядное устройство HILTI C4/36-ACS схема и разборка
hilti c4/36-acs schemat

Активное охлаждение
Напряжение сети 100...127 В / 220...240 В
Частота электросети 50...60 Гц
Аккумуляторный блок Li-Ion
Выходное напряжение 4...36 В
Выходная мощность 200 Вт
Длина кабеля прибора прим.  2 м
Масса прибора 0,935 кг
Размеры (Д x Ш x В)168 мм x 165 мм x 92 мм

Инструкция: https://www.hilti.ru/medias....000.pdf

https://www.manualslib.com/products/Hilti-C-4-36-Acs-3796544.html













IC201 - ICE2A180Z (przetwornica)
IC1 - UC3845B (przetwornica)
Q2 - SPP11N80C3 (CoolMOS™ Power Transistor)
PC1: MOC3063 (optotriak)
PC2, PC3 - ON3171 (optoisolator)
CR1 - TS820-600T (tyrystor)
D101 - PG985C3 (Low-Loss Fast Recovery Diode)
IC301 - nie odszyfr.

R103 - 470Ω

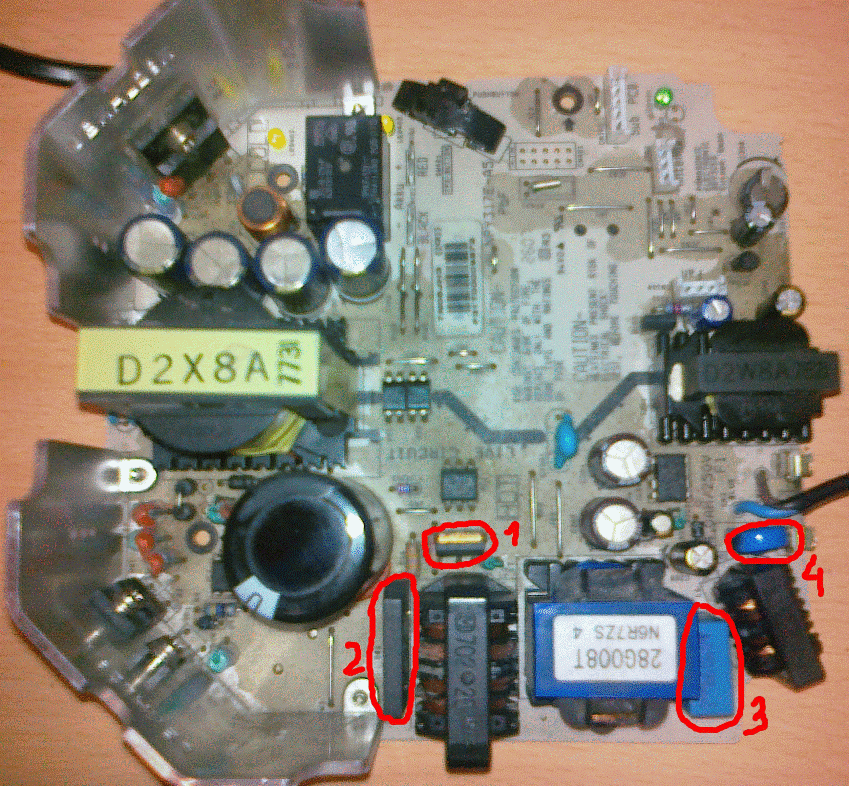

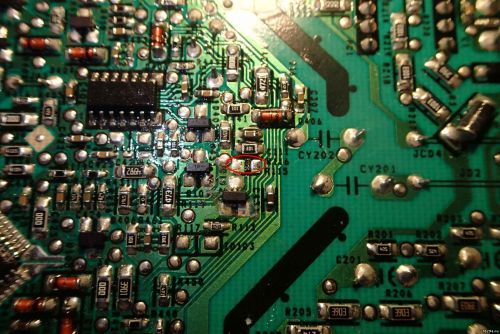

плюс заменить что обвел красным если не работает зарядное

Схема:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.09.2019, 14:55 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4115
  • Репутация:21±
Anat78

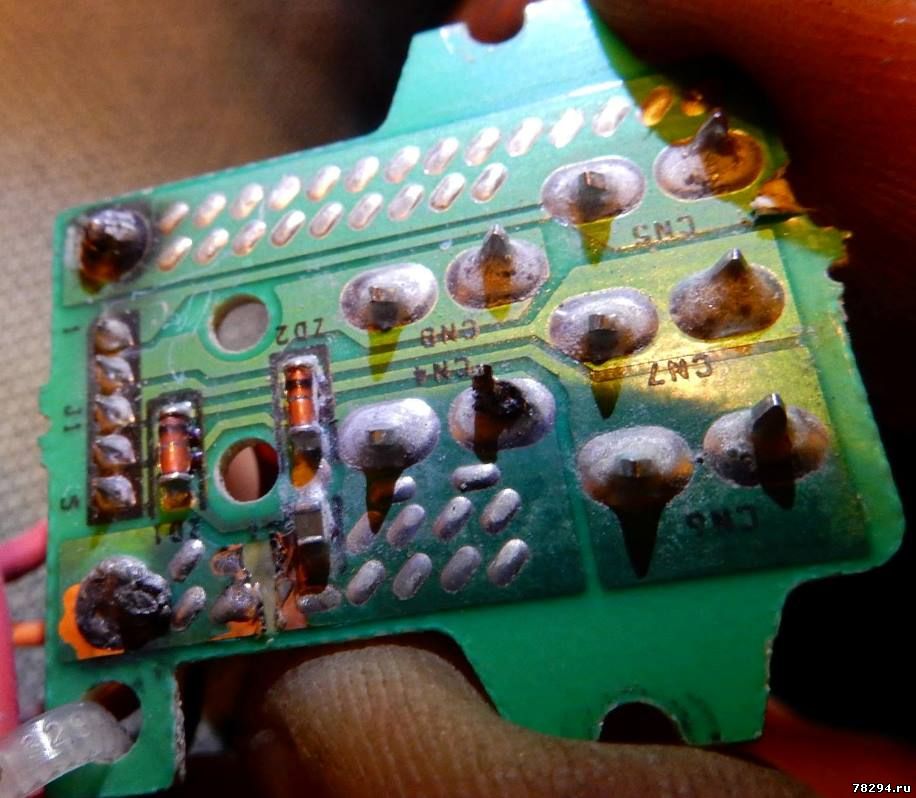

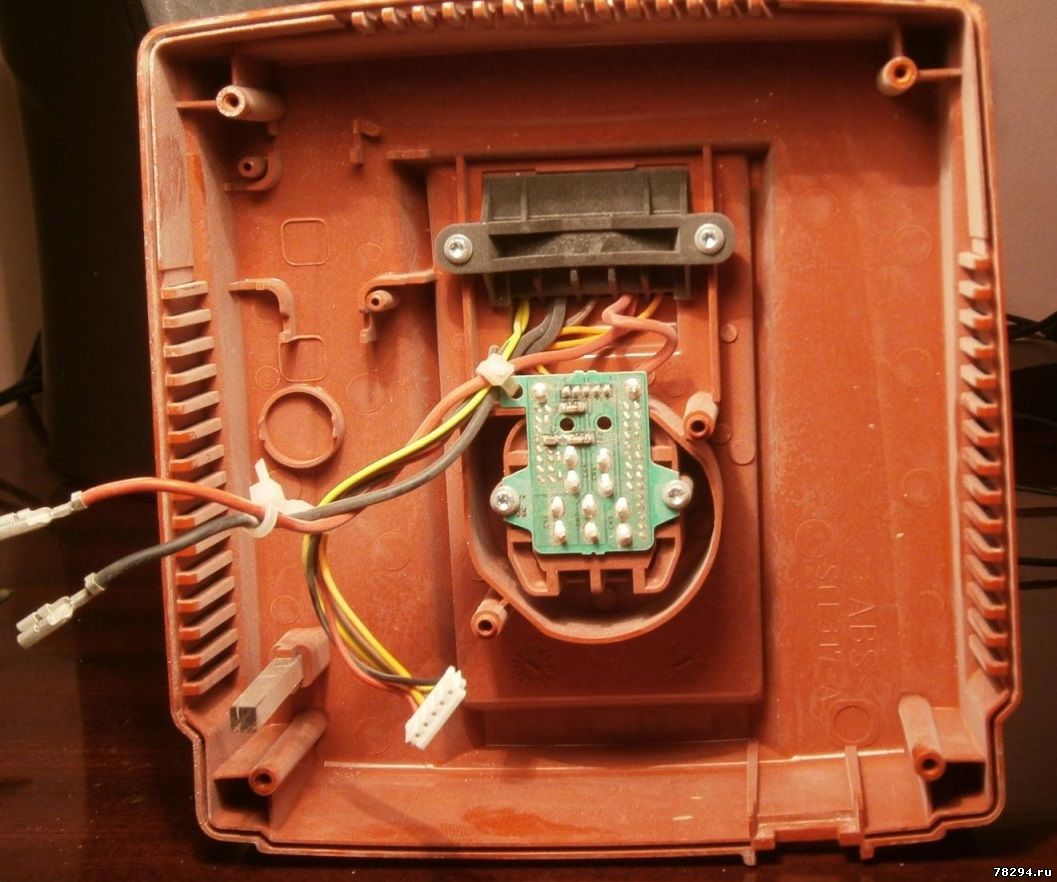

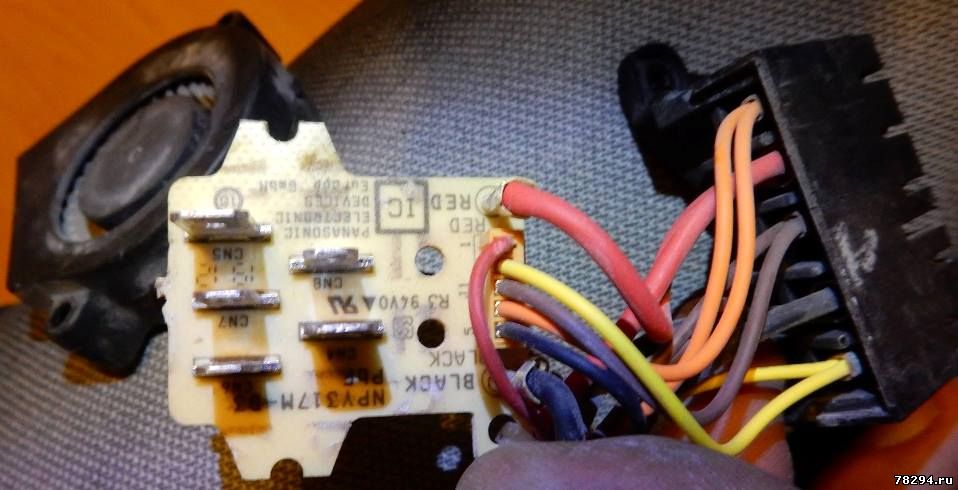

плата разьема





1 - Tranzystor tsb20600t, 2 - Mostek D3SBA60, 3 - Kondensator B32922, 4 - warystor - s10 k460.



1 - C11 o wartości 2,2nF (zmierzone po wylutowaniu), 2 - R7 ma oznaczenie 9101 tj. 910 ohm.



C6~200pF
R25-1kohm
2A180z brak zasilania VCC Pin 7
na C MOS Drain 300V Pin 5
Oporność Pin 5-Pin 8(GND) 250Ω Hmm moim zdaniem mało
/Pin odpięty od płyty/
Zasilanie startowe z 300v obecne szeregowo 3 X E06E + elektrolit do masy


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
wishmaster2307 Дата: Воскресенье, 08.11.2020, 23:51 | Сообщение # 3

Пользователи

wishmaster2307

Рядовой

  • Сообщений:1
  • Репутация:0±

Приветствую. Нужна помощь с фото платы целиком.
Заранее благодарен


Сообщение отредактировал wishmaster2307 - Понедельник, 09.11.2020, 00:04
andreysmnsk Дата: Четверг, 28.10.2021, 13:12 | Сообщение # 4

Пользователи

andreysmnsk

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день
Можно ли получить полную схему Hilti C4-36?
Интересует номинал zd3;

Большое спасибо!
Anat78 Дата: Четверг, 28.10.2021, 14:58 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4115
  • Репутация:21±
Anat78

номинал zd3 - 2,4В



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 28.10.2021, 15:00 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:4115
  • Репутация:21±
Anat78

Если зарядное стартует и через 10 сек выключается

Это зарядное устройство имеет два внутренних источника питания: один для управляющей электроники, а другой - для зарядки.
В этом случае неисправен блок питания, поэтому блок управления останавливает вентилятор через 10 секунд.
Обычно сгорает силовой транзистор mos Q2 11N80C3 - hs.

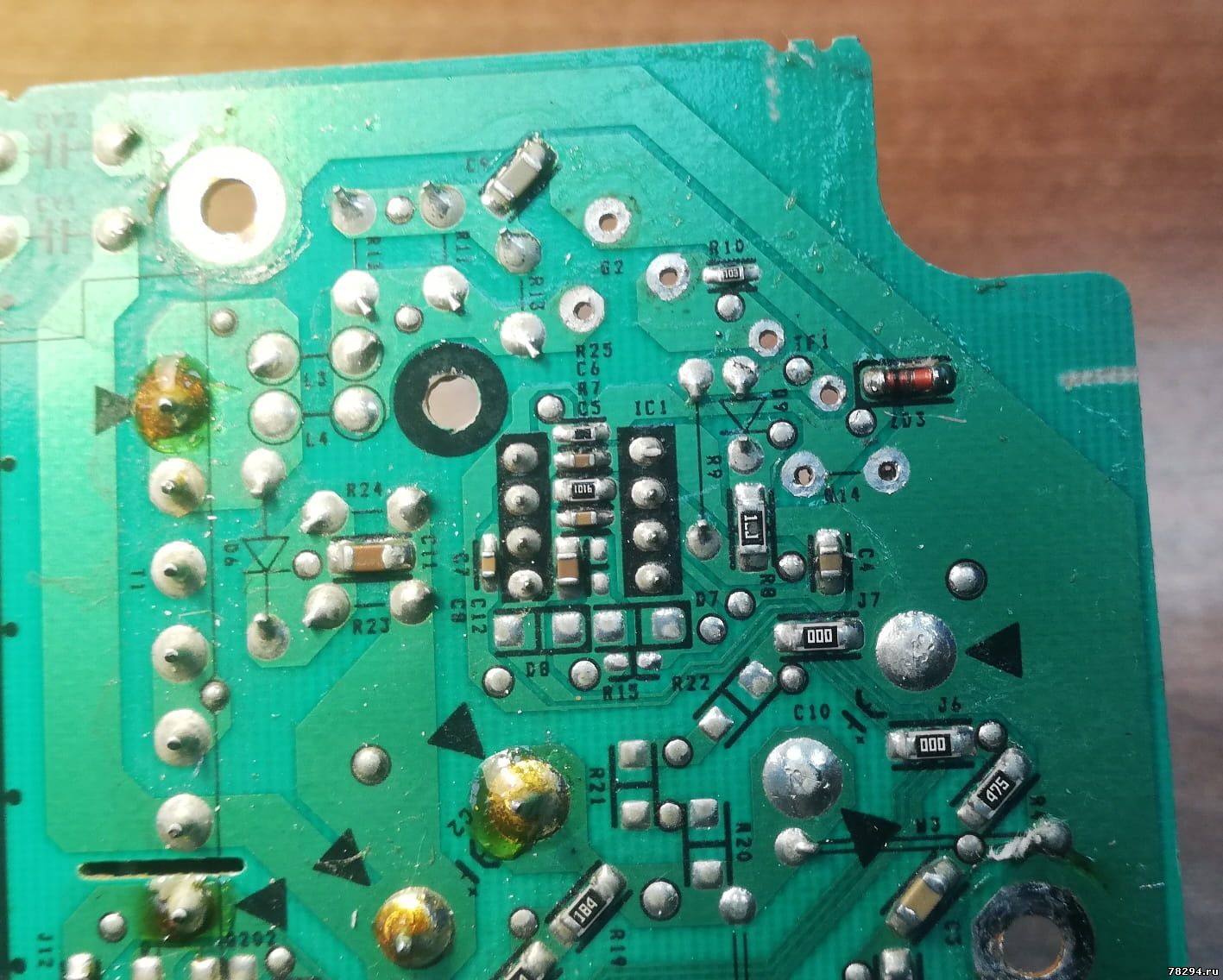

Советую проверить диодный мост, тиристор, контролирующий заряд конденсатора С2, диода D7, стабилитрона ZD3 (ставлю 2,4В, этот стабилитрон стоит как дополнительная защита для микросхемы и транзистора при обрыве токового резистора).
сопротивление R14 (0,24 Ом)и систематически менять микросхему UC3845B.
также проверьте транзистор CMS Q1, который питает UC3845B.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 28.10.2021, 15:55 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:4115
  • Репутация:21±
Anat78

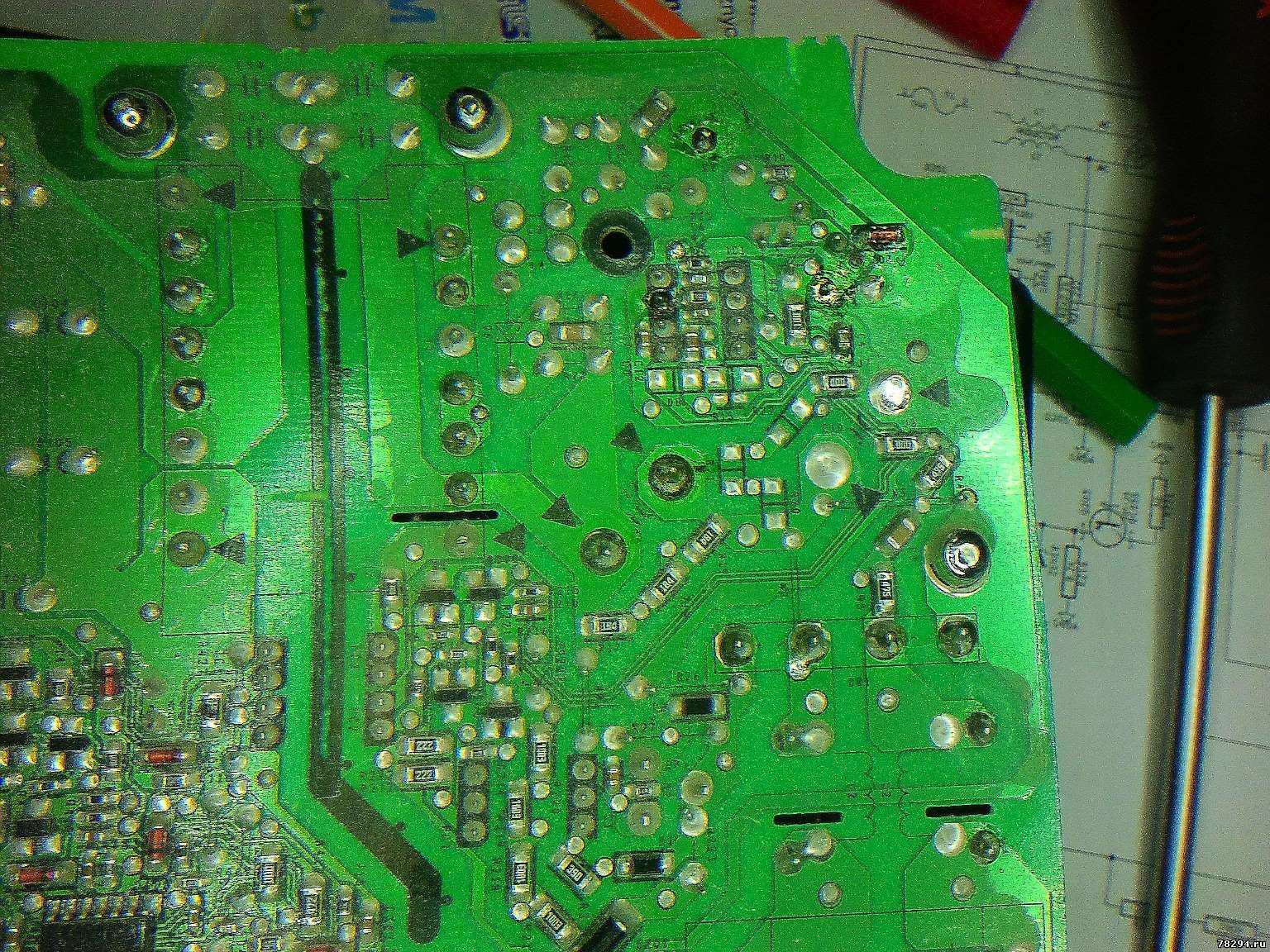

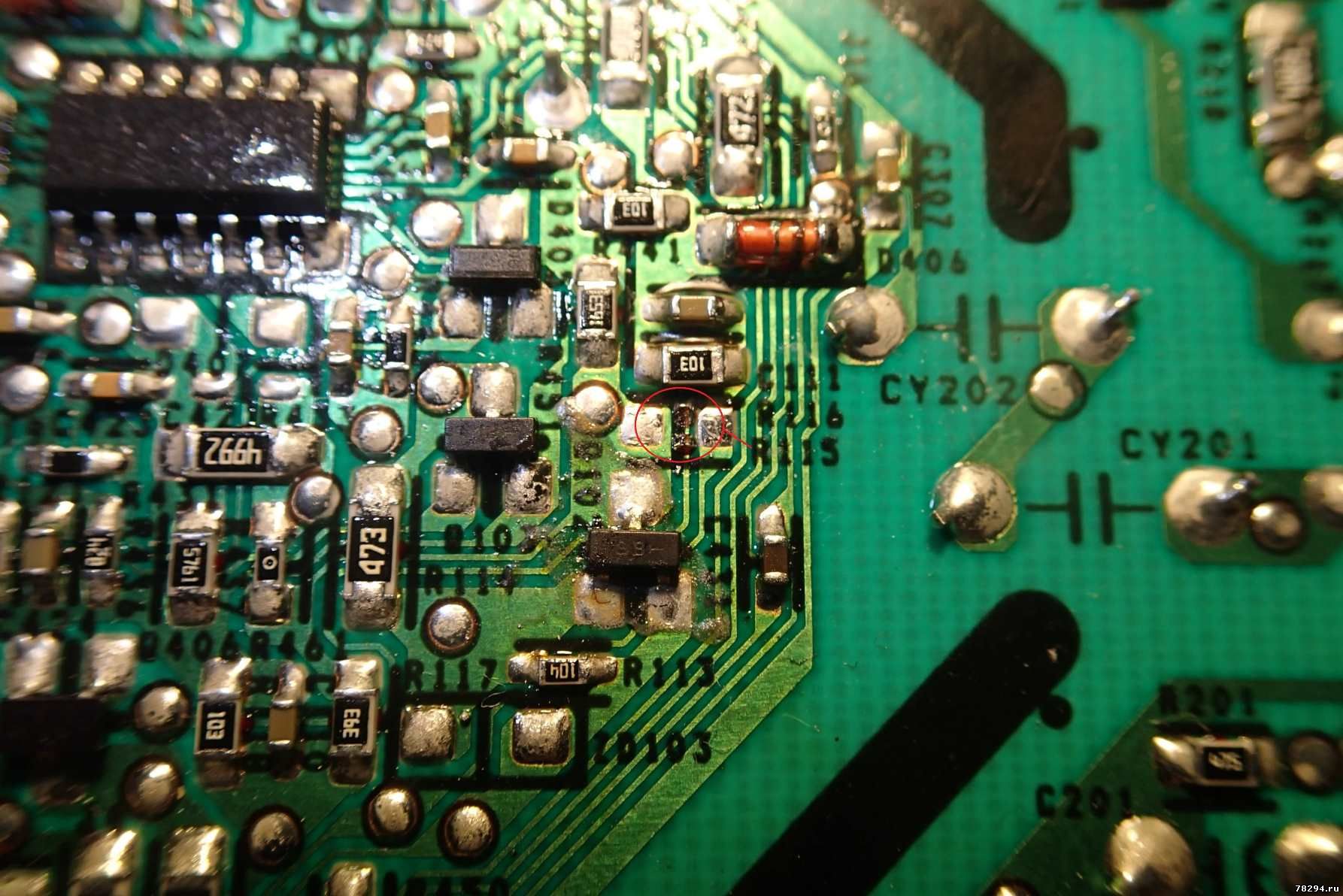

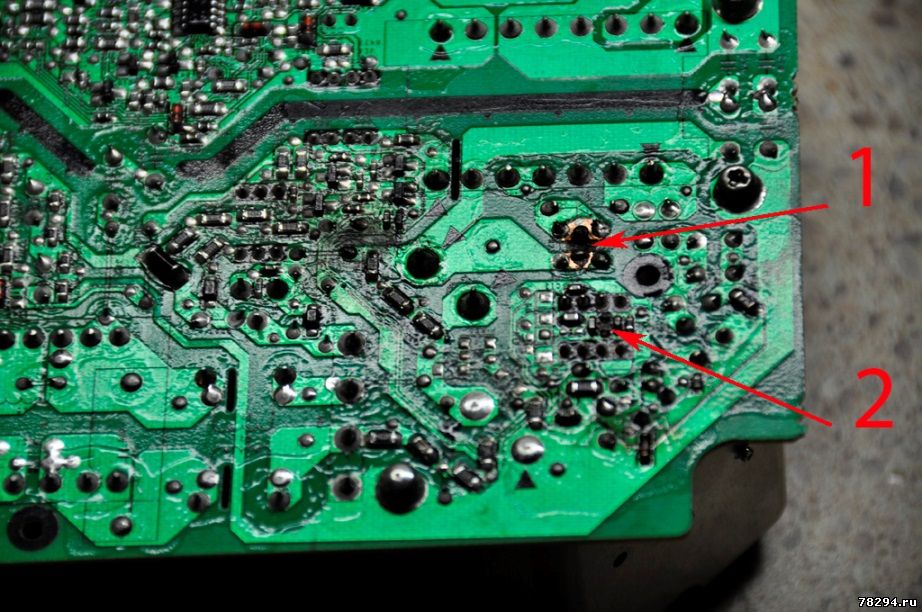

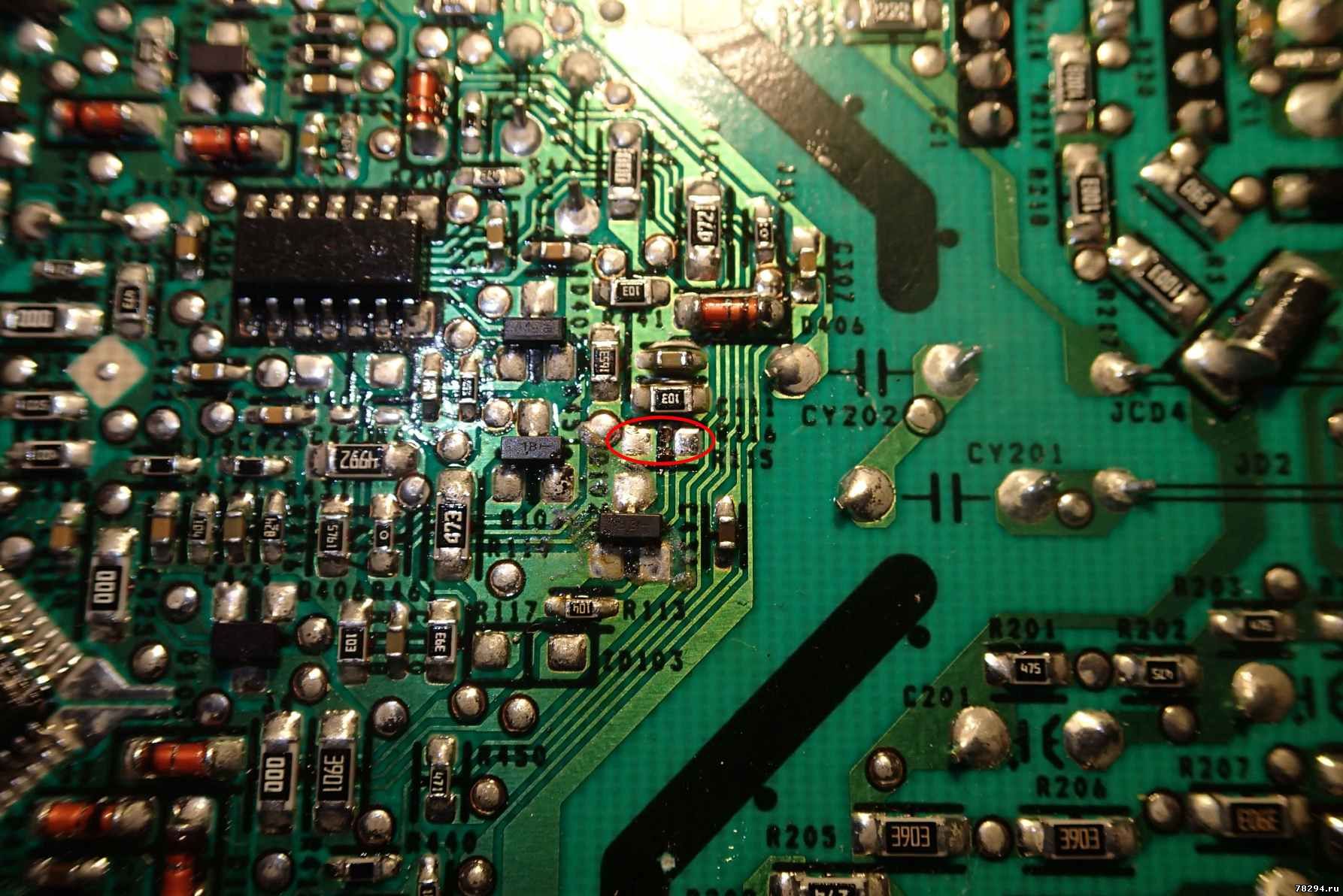

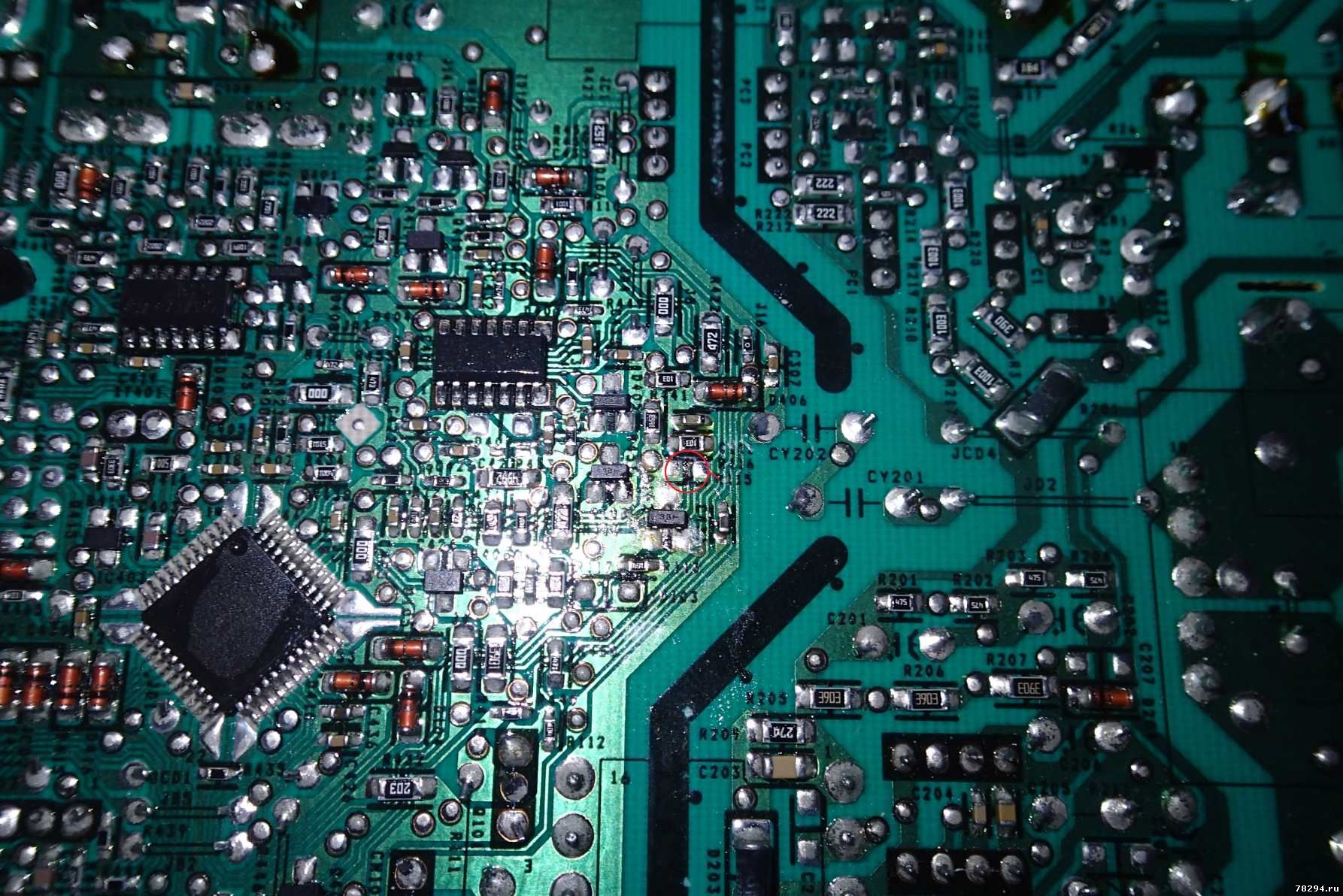

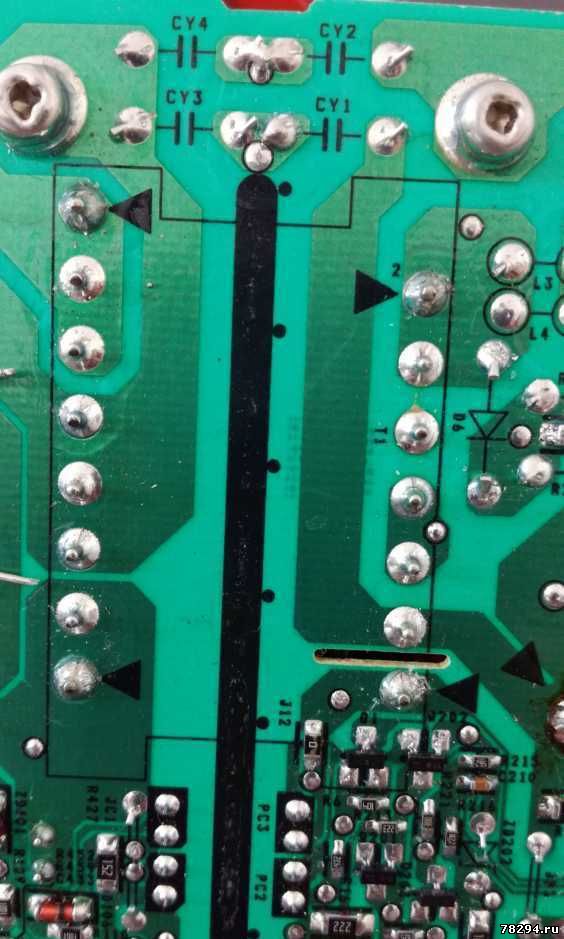

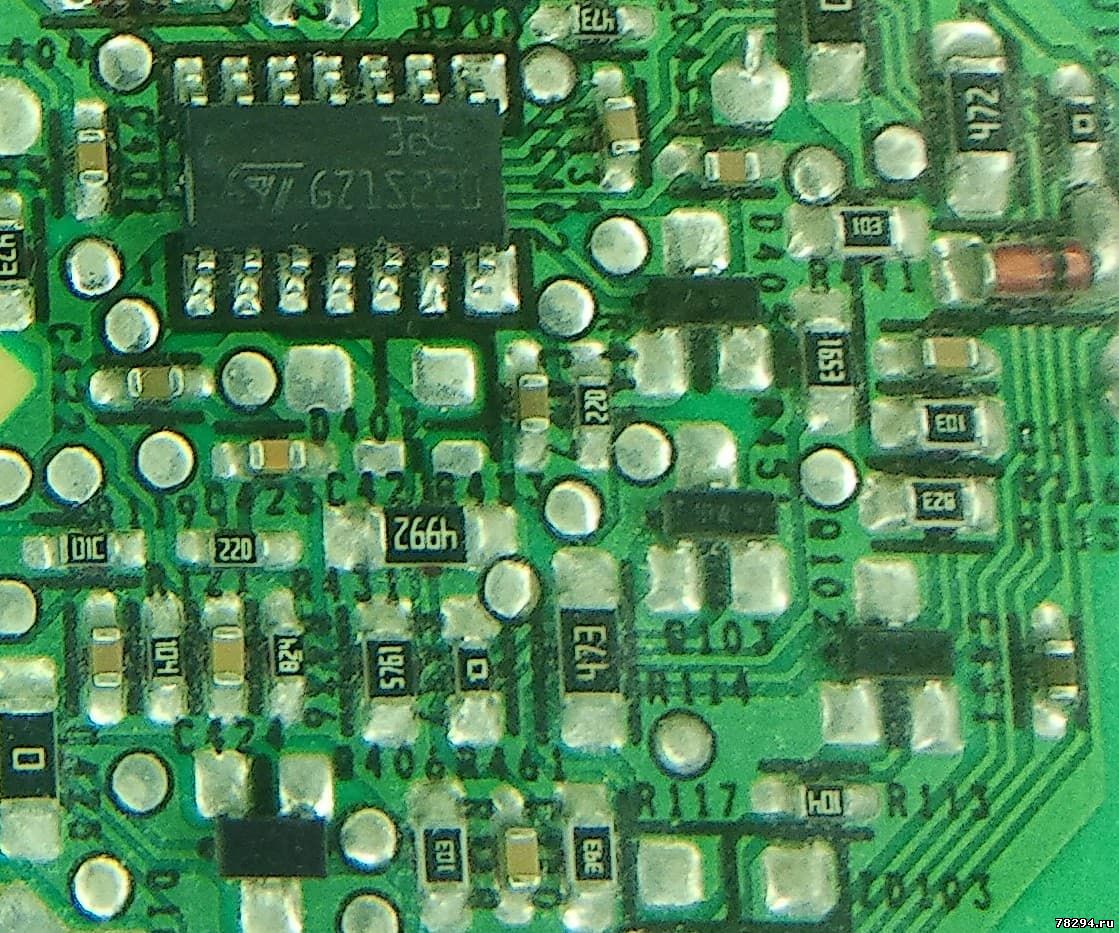

Еще фото:













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andreysmnsk Дата: Вторник, 02.11.2021, 10:13 | Сообщение # 8

Пользователи

andreysmnsk

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо. Запуска бп нет. Идет плавное наростание напряжение на сетевой банке конденсатора. Пока сильно не копался.

Добавлено (01.12.2021, 11:58)
---------------------------------------------
Реанимировал зарядку. Заменил UC (на всякий случай), ZD3, R223, IC201.

kingson Дата: Четверг, 02.12.2021, 17:38 | Сообщение # 9

Пользователи

kingson

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте!
У меня, похоже, не работает источник питания для управления электроникой.
На схеме, которая здесь приложена, его нет.
Нет ли у кого полной схемы, или схемы этого БП.
