Зарядное устройство Skil PWRCORE 12 SC536501
Masterok Дата: Четверг, 26.10.2023, 23:17 | Сообщение # 1

Пользователи

Masterok

Рядовой

  • Сообщений:58
  • Репутация:1±

Пришла вот такая зарядка SC536501
Внутри похожа на QC535701



Инструкция: https://www.skil.com/media....es_.pdf

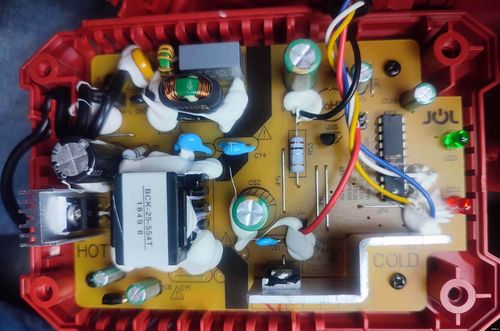

Плата JCM1032-125
Електролит 68х250В
Транзистор JC55N50FC
Трансформатор BCK-25-554T 1849 8
Шим с маркировкой 3U=W1S (что за шим пока точно не нашёл,но
1 - gnd
2 - fb
5 - vcc
6 - drv
Чуть похожа на ncp1250 но не она)

Чуть поковырял зарядку. Заменил по стандарту варистор, конденсатор, транзистор. Также резисторы по питанию шимки и ещё R15 R16 увеличил вдвое.
ЛАТРом поднял напряжение с 110 до 220, то включается и заряжает АКБ. Долго не тестировал.
Пока нагрев заметен на диоде mbr20100.
Чем грозит такая доработка?
Может пока тестирую, то скрыть сообщение под спойлер чтоб видели те кто имеет хотя бы с десяток сообщений?


Сообщение отредактировал Masterok - Пятница, 27.10.2023, 00:37
Anat78 Дата: Пятница, 03.11.2023, 08:48 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

От перегрева просто сгорит диод, можете погонять проверить просто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 03.11.2023, 10:19 | Сообщение # 3

Пользователи

Masterok

Рядовой

  • Сообщений:58
  • Репутация:1±

Он не на столько сильно горячий. Относительно трансформатора и радиатора транзистора он явно горячее. Я вчера заряжал АКБ на 2А, зарядка идёт но я не дождался окончания зарядки. АКБ был заряжен до 12,49. На плате напряжение 12.51.
Нужно ещё тестировать.


Сообщение отредактировал Masterok - Пятница, 03.11.2023, 10:19
Anat78 Дата: Пятница, 03.11.2023, 10:42 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6505
  • Репутация:52±
Anat78

Значит все норм!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Суббота, 04.11.2023, 20:29 | Сообщение # 5

Пользователи

Masterok

Рядовой

  • Сообщений:58
  • Репутация:1±

Зарядил акум на 2А, нагрев в общем, очень не большой.
За два раза всё хорошо. Акум зарядился до 12.49 во второй раз и индикатор показал что АКБ заряжен.
Кстати акум интересный, с юсб. Можно использовать как повербанк.
Вот ещё не много фото платы и акума.
https://ibb.co/V22hWcC
https://ibb.co/MMgMS41
https://ibb.co/W01QFPF

Пока искал то находил очень похожие зарядки для другого рынка: SC5365SE00 и CR1E2730AA, и они на 220.


Сообщение отредактировал Masterok - Суббота, 04.11.2023, 20:33
ermanovumid Дата: Вторник, 09.01.2024, 20:52 | Сообщение # 6

Пользователи

ermanovumid

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Masterok ()
Зарядил акум на 2А, нагрев в общем, очень не большой.
За два раза всё хорошо. Акум зарядился до 12.49 во второй раз и индикатор показал что АКБ заряжен.

Добрый день, как поживает зарядка после переделки? У меня точно такая же нужно переделать, помогите пожта с номиналами.

Добавлено (12.01.2024, 12:22)
---------------------------------------------
родной варистор 10к571 стоит ли менять подскажите пожта

Masterok Дата: Суббота, 13.01.2024, 00:26 | Сообщение # 7

Пользователи

Masterok

Рядовой

  • Сообщений:58
  • Репутация:1±

Назад не возвращали, значит работает. Там АКБ на  2а , не успевает перегревается она до критических температур.
Варистор ваш 10к570 на 570в. По-моему это многовато и толку будет мало от него. Какой у меня стоял, я не помню, так как если зарядка на 110, то меняю в любом случае, что бы там не стояло. Ставлю 14d431.
