Генераторы электрического тока
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Генераторы электрического тока

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Схема электрического генератора БЭГ-2300

Обмотка альтернатора двигателя алюминий Мощность номинальная при 220 В, кВт 2
Напряжение, В 220
Стартер ручной стартер
Max мощность, кВт 2.2
Вес, кг 39
Емкость топливного бака, л 15
Модель двигателя 168F
Свеча зажигания NHSP LD F6TC
Тип кожуха открытый
Контроль напряжения компаундный (традиционный)
Число оборотов, об/мин 3600
Мощность максимальная при 220 В, кВт 2.2
Расход топлива, л/ч 0.53
Объем двигателя, куб.см 196
Тип электростанции туристические
Выход 12V есть
Индикатор уровня топлива есть
Датчик масла есть Объем масляного бака, л 0.6
Степень защиты IP23
Эл. выходы 380/220/12, шт -/2/1
Сила тока розеток 380/220/12, А -/16/8.3
Мощность двигателя 6.5 л.с.
Вид топлива бензин
Аккумулятор в комплекте нет
Тип двигателя 4-х тактный





Инструкция по эксплуатации БЭГ-2300 : https://ekb.vseinstrumenti.ru/instruc....972.pdf


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Схема генератора БЭГ-2800а





Технические характеристики:

Рабочее напряжение 220 В ~ 50 Гц
Номинальная мощность 2500 Вт
Максимальная мощность 2800 Вт
Число фаз 1
Система возбуждения альтернатора:
бесщеточная диодная
Система стабилизации напряжения:
феррорезонансная

Двигатель:

Модель HT168F-2
Номинальная мощность 4,8 кВт/6,5 л. с.
Номинальное число оборотов 3600 об/мин
Кол-во цилиндров/Число тактов 1/4
Способ запуска ручной /электрический
Система зажигания T.C.I
Тип топлива: бензин (неэтилированный) АИ-92
Тип масла SAE 10W30; 10W40
Емкость топливного бака 12 л
Емкость системы смазки 0,6 л
Расход топлива (нагрузка 100%) 1,5 л/час
Уровень шума 68 dB

Габариты в упаковке (ДхШхВ): 565х455х480 мм

Вес (брутто/нетто): 48/42 кг


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

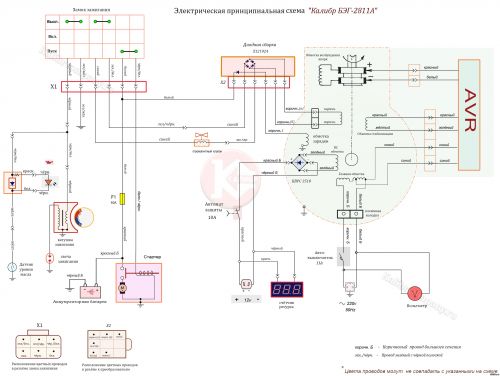

Схема генератора БЭГ-2811а





Мощность номинальная при 220 В, кВт 2.5
Напряжение, В 220
Стартер ручной стартер
Max мощность, кВт 2.8
Вес, кг 42
Емкость топливного бака, л 12
Модель двигателя HT168 F-2
Автозапуск (АВР) нет
Тип кожуха открытый
Обмотка альтернатора двигателя алюминий
Дисплей нет
Свеча зажигания NHSP LD F6TC
Расход топлива, л/ч 1.5
Уровень шума, дБ 68
Мощность максимальная при 220 В, кВт 2.8
Число оборотов, об/мин 3600
Тип электростанции туристические
Контроль напряжения компаундный (традиционный)
Выход 12V есть
Счетчик моточасов нет
Индикатор уровня топлива есть
Датчик масла есть
Колеса и ручки нет
Объем масляного бака, л 0.6
Степень защиты IP23
Вид топлива бензин
Габариты, мм 565х455х480
Тип двигателя 4-х тактный


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Схема генератора БЭГ-3000А





Инструкция БЭГ-3000А: https://ekb.vseinstrumenti.ru/instruc....736.pdf

Мощность номинальная при 220 В, кВт 2.5
Напряжение, В 220
Стартер ручной стартер/электростартер
Альтернатор синхронный
Max мощность, кВт 2.7
Вес, кг 44
Емкость топливного бака, л 15
Модель двигателя 170 F
Автозапуск (АВР) нет
Свеча зажигания NHSP LD F6TC
Тип кожуха открытый
Обмотка альтернатора двигателя алюминий
Дисплей нет
Расход топлива, л/ч 1.65
Уровень шума, дБ 80
Мощность максимальная при 220 В, кВт 2.7
Объем двигателя, куб.см 212
Число оборотов, об/мин 3600
Тип электростанции мобильные
Контроль напряжения компаундный (традиционный)
Выход 12V есть
Счетчик моточасов нет
Индикатор уровня топлива есть
Датчик масла нет
Колеса и ручки нет
Объем масляного бака, л 0.6
Степень защиты IP23
Эл. выходы 380/220/12, шт 0/2/1
Сила тока розеток 380/220/12, А 0/10;16/8.3
Мощность двигателя 7 л.с.
Вид топлива бензин
Аккумулятор в комплекте да
Габариты, мм 550х380х400
Тип двигателя 4-х тактный


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

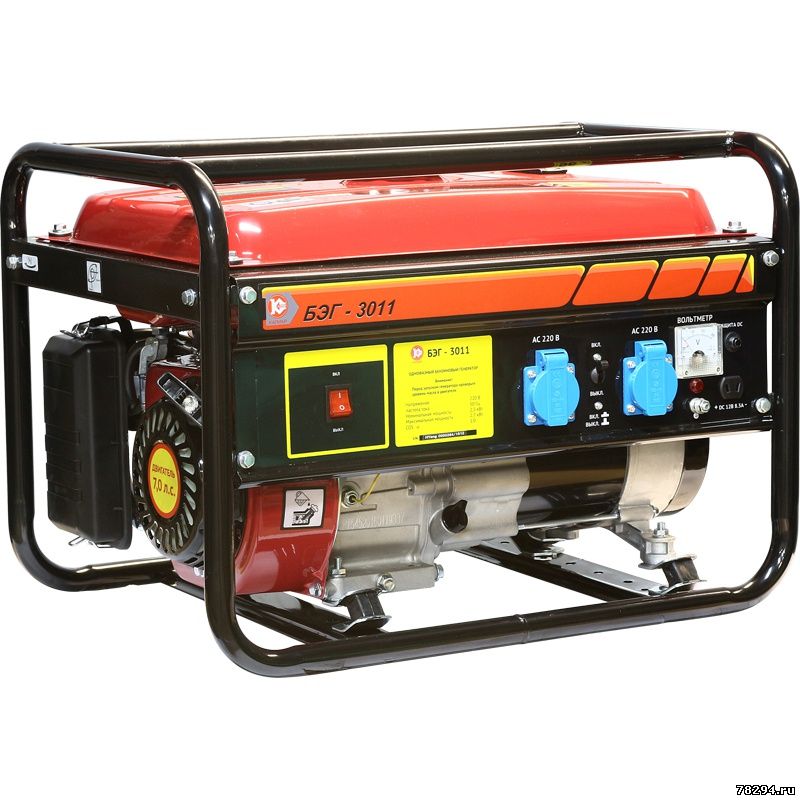

Схема генератора БЭГ-3011





Инструкция БЭГ-3011: https://ekb.vseinstrumenti.ru/instruc....300.pdf

Мощность номинальная при 220 В, кВт 2.5
Напряжение, В 220
Стартер ручной стартер
Max мощность, кВт 3
Вес, кг 40
Емкость топливного бака, л 15
Модель двигателя 170F
Автозапуск (АВР) нет
Обмотка альтернатора двигателя алюминий
Дисплей нет
Свеча зажигания NHSP LD F6TC
Тип кожуха открытый
Расход топлива, л/ч 1.5
Мощность максимальная при 220 В, кВт 3
Число оборотов, об/мин 3600
Тип электростанции мобильные
Контроль напряжения компаундный (традиционный)
Выход 12V есть
Счетчик моточасов нет
Индикатор уровня топлива есть
Датчик масла есть
Колеса и ручки нет
Объем масляного бака, л 0.6
Степень защиты IP23
Эл. выходы 380/220/12, шт -/2/1
Сила тока розеток 380/220/12, А -/16/8.3
Мощность двигателя 7 л.с.
Вид топлива бензин
Аккумулятор в комплекте нет
Тип двигателя 4-х тактный


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Схема генератора БЭГ-3500 (HYang)



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Схема генератора БЭГ-3500А (HYang)



Характеристики:
Модель двигателя 170F
Тип 1 цилиндровый, 4-х тактный
Способ охлаждения воздушный принудительный
Мощность 7,0 л.с
Объём топливного/масляного бака 15,0 / 0,6 л
Объём цилиндра 212 см3
Тип топлива Бензин АИ-92 (неэтилированный)
Тип масла SAE 5 W-30/ SAE 10 W-30
Тип зажигания электронное бесконтактное магнето
Напряжение переменного тока 220 В
Частота переменного тока 50 Гц
Максимальная мощность 3500 Вт
Номинальная мощность 3000 Вт
Напряжение постоянного тока, В 12 В
Система возбуждения Щёточная
Система стабилизации напряжения AVR
Номинальный коэффициент мощности 1,0
Время непрерывной работы, час 9
Габариты в упаковке (ДхШхВ) 610х445х440 мм
Вес (брутто/нетто) 48,0/46,0


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 24.09.2021, 11:41 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:4534
  • Репутация:24±
Anat78

Схема генератора Калибр БЭГ- 900И



Схема генератора Калибр БЭГ- 2700И



Схема генератора Калибр БЭГ- 6100АИ



Схема генератора Калибр БЭГ- 7100АИ



Схема генератора Калибр БЭГ- 8000АИ
