Переделка зарядного Ridgid R840095 (140320001) на 220В
Anat78 Дата: Пятница, 16.02.2018, 08:48 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

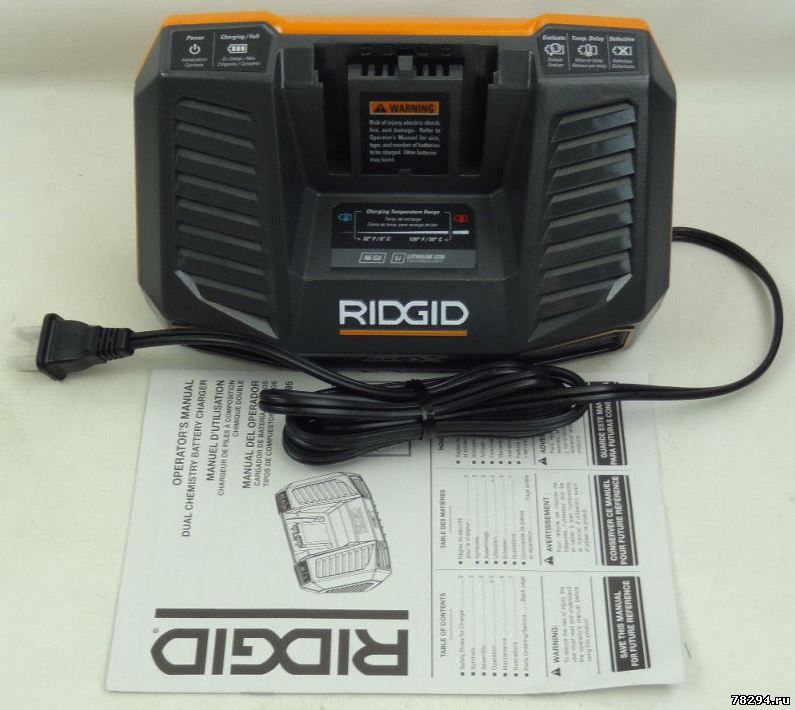

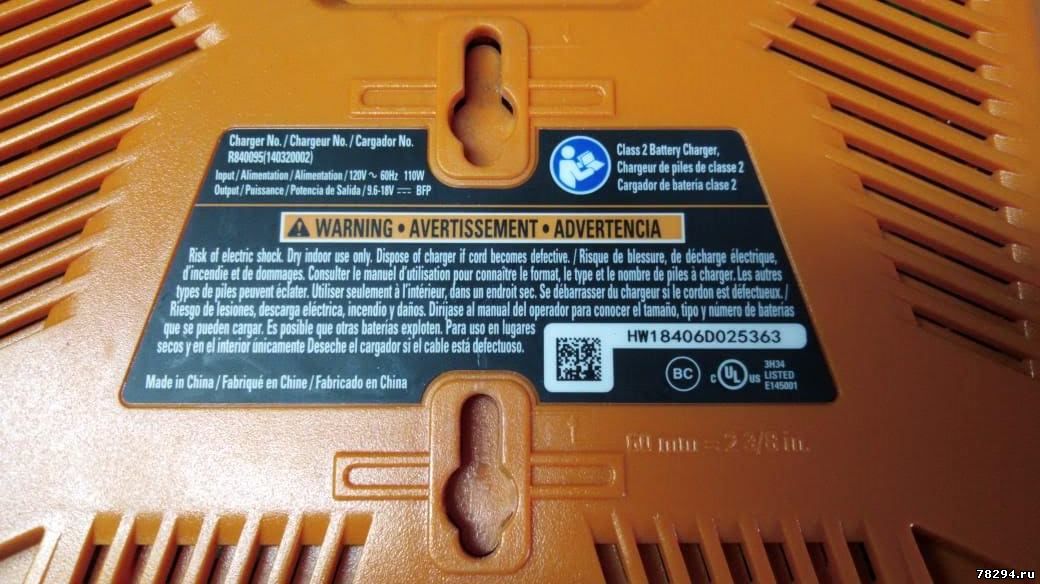

Зарядное устройство Ridgid R840095 переделка на 220в

Заряжает литиевые и кадмиевые аккумуляторы током 4А, мощность зарядного 110 ватт

Переделка возможна 2 способами:
1- установка преобразователя 220-110 в внутрь зарядного

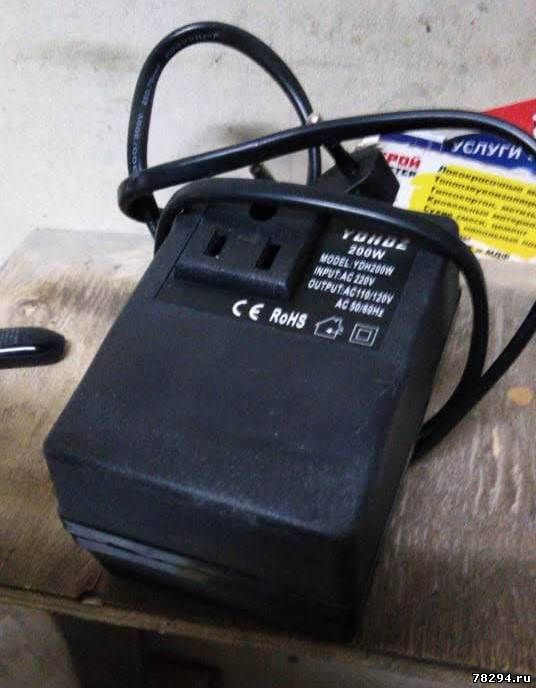

1.2 - использовать внешний преобразователь 220-120 вольт на 200 ватт http://serov1.ucoz.net/forum/16-36-1
или почта для связи 78294@mail.ru
2- заменить электролит на 450в, заменить силовой транзистор на 600в и домотать первичную обмотку импульсного трансформатора

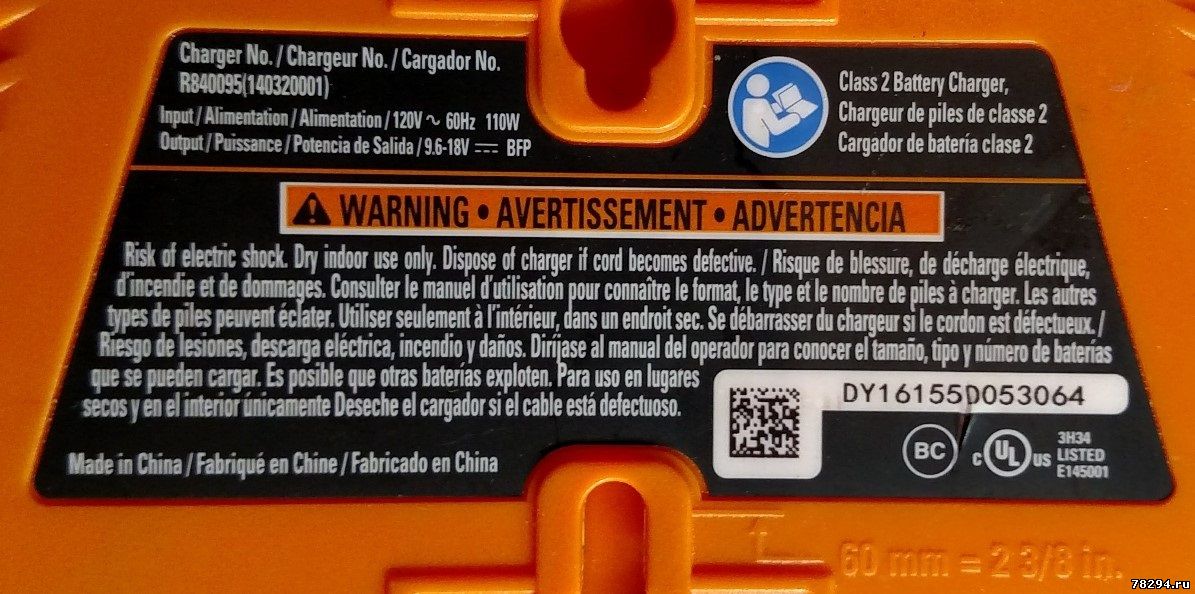

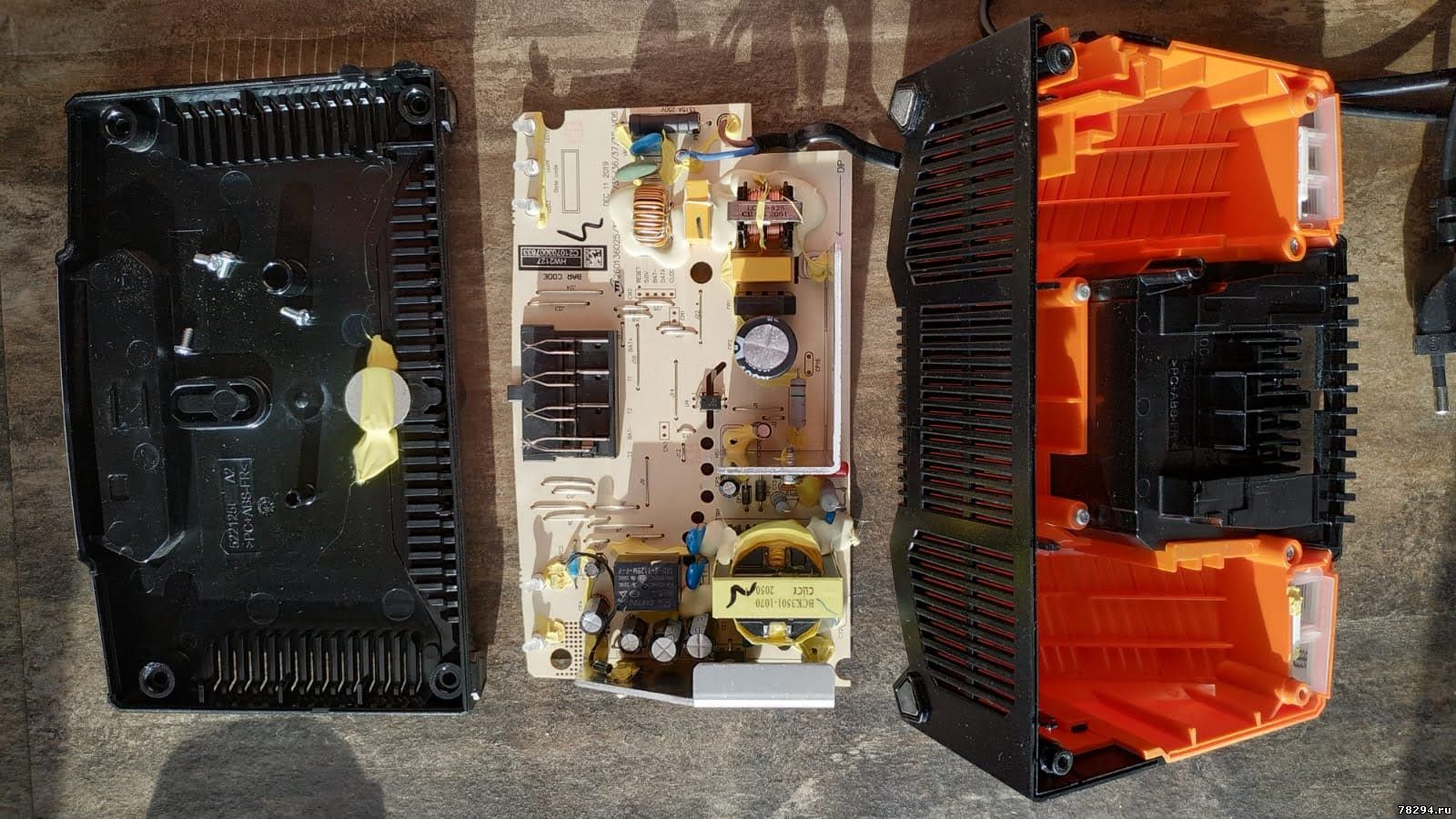

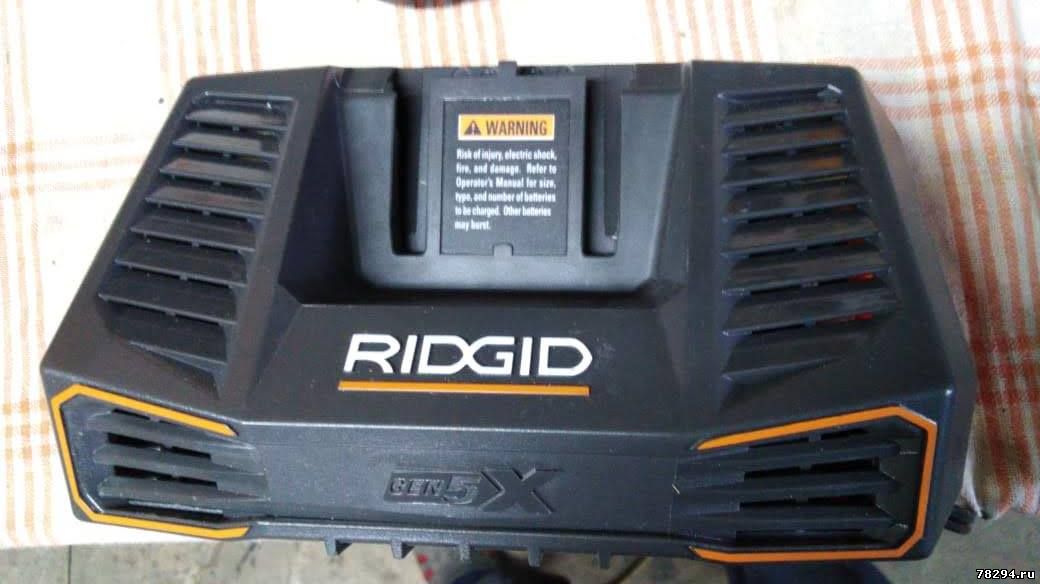

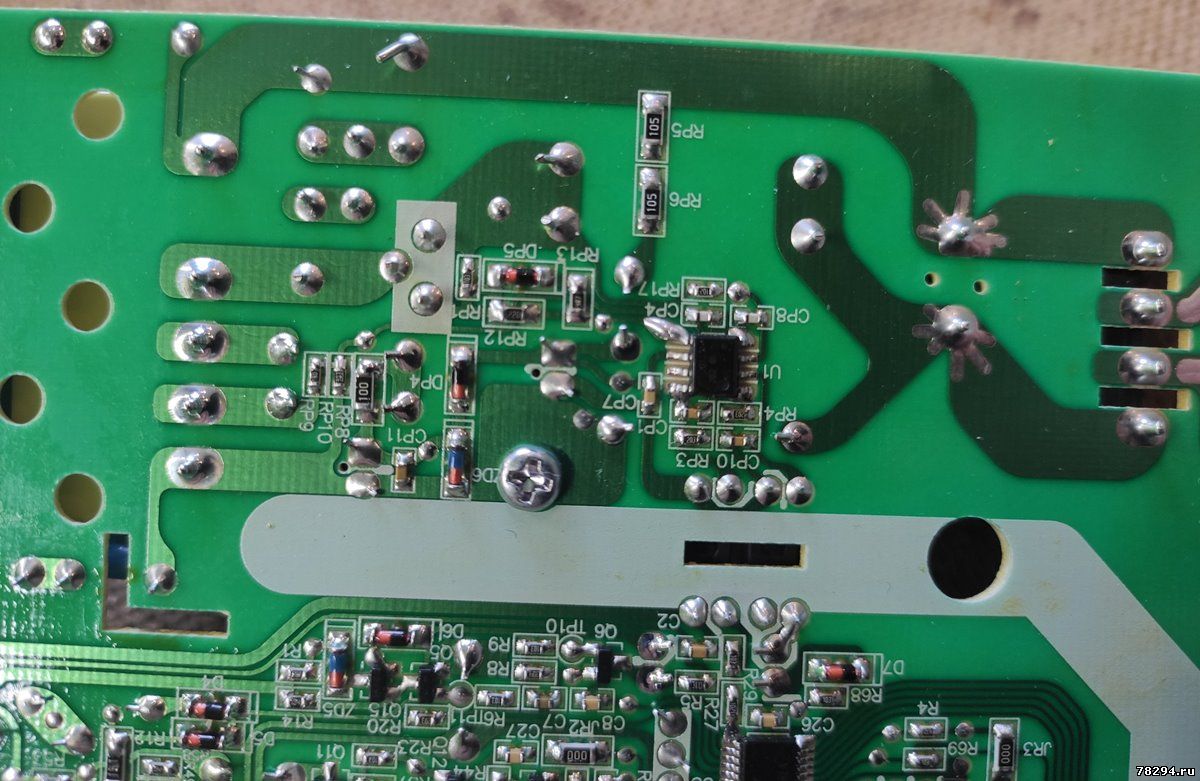

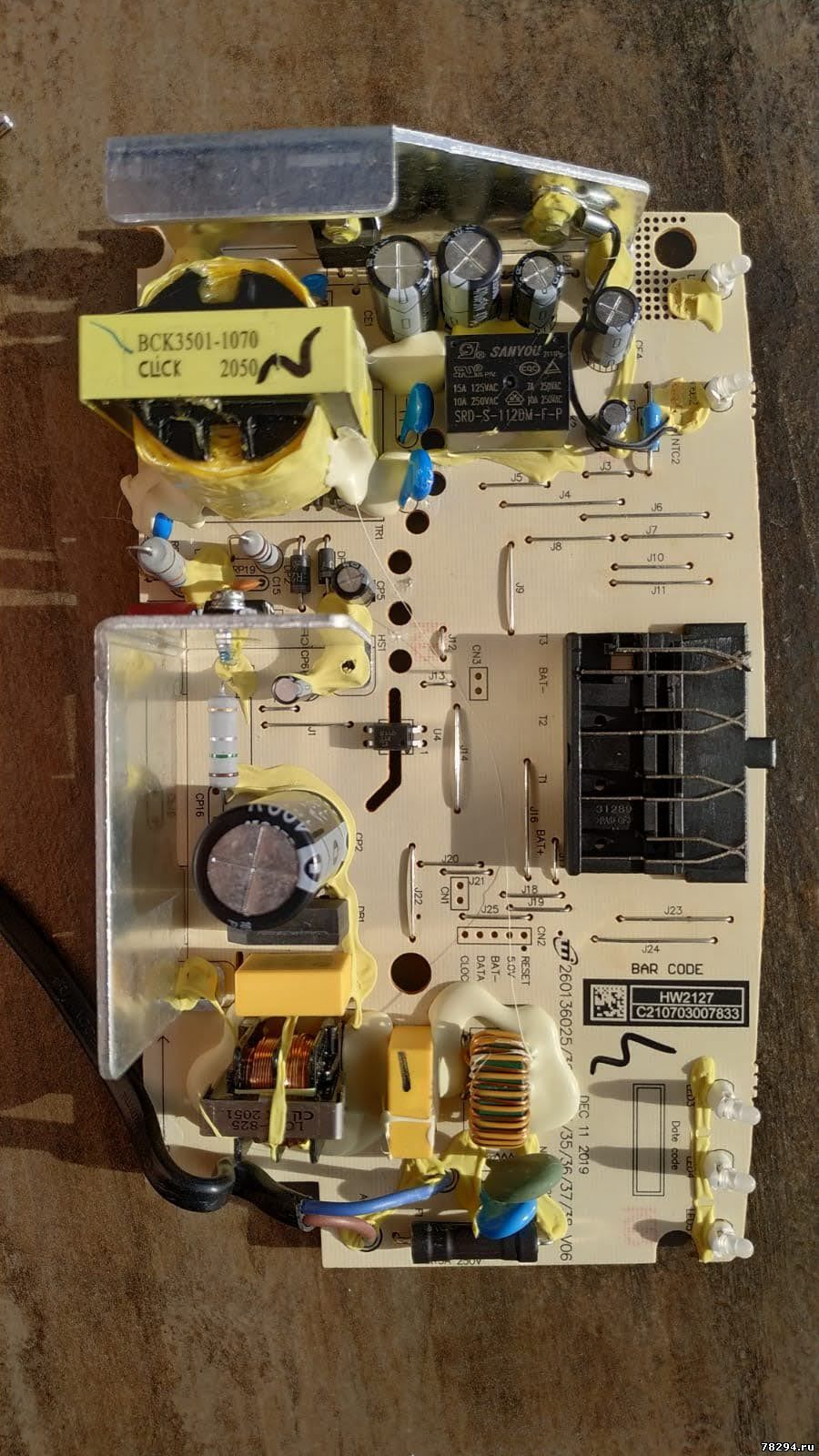

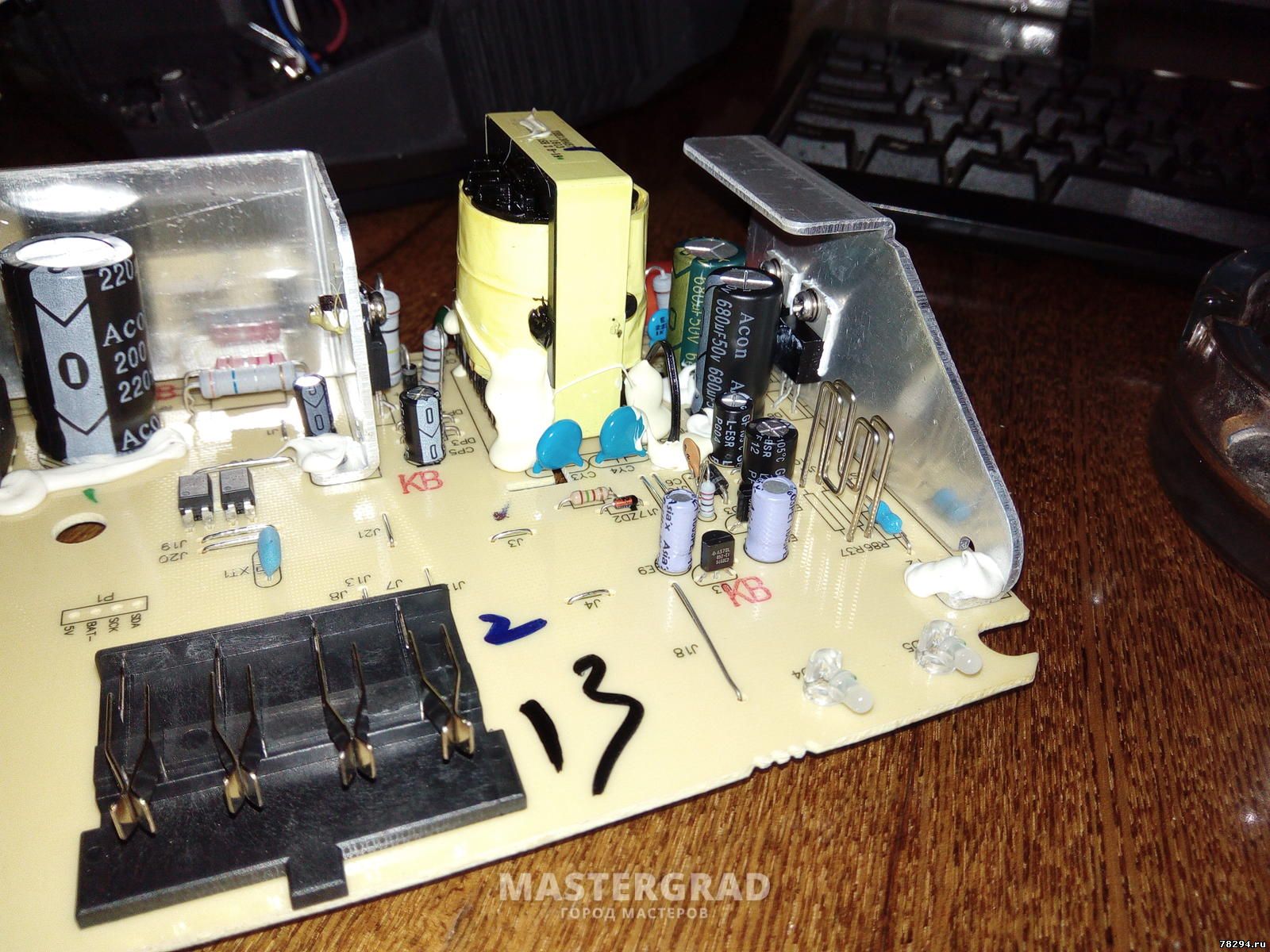

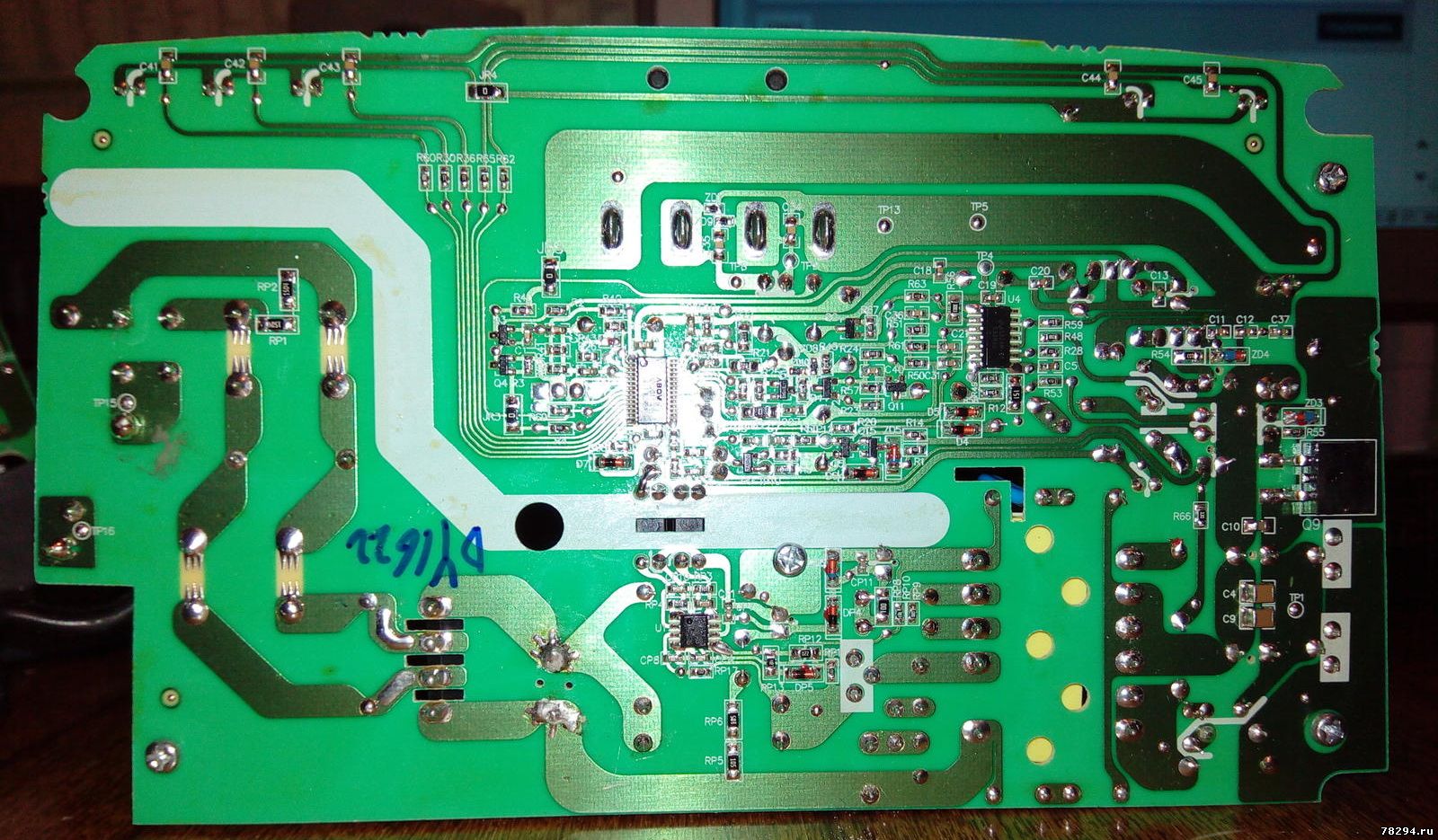

Фото:





















Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Гость Дата: Среда, 02.01.2019, 17:17 | Сообщение # 2

Гости

Гость

  • Сообщений:

Можно как то ограничить зарядный ток до 2,5-3А (батареи - литий 5S (20V))?
Anat78 Дата: Четверг, 03.01.2019, 00:33 | Сообщение # 3

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Цитата Гость ()
Можно как то ограничить зарядный ток до 2,5-3А (батареи - литий 5S (20V))?

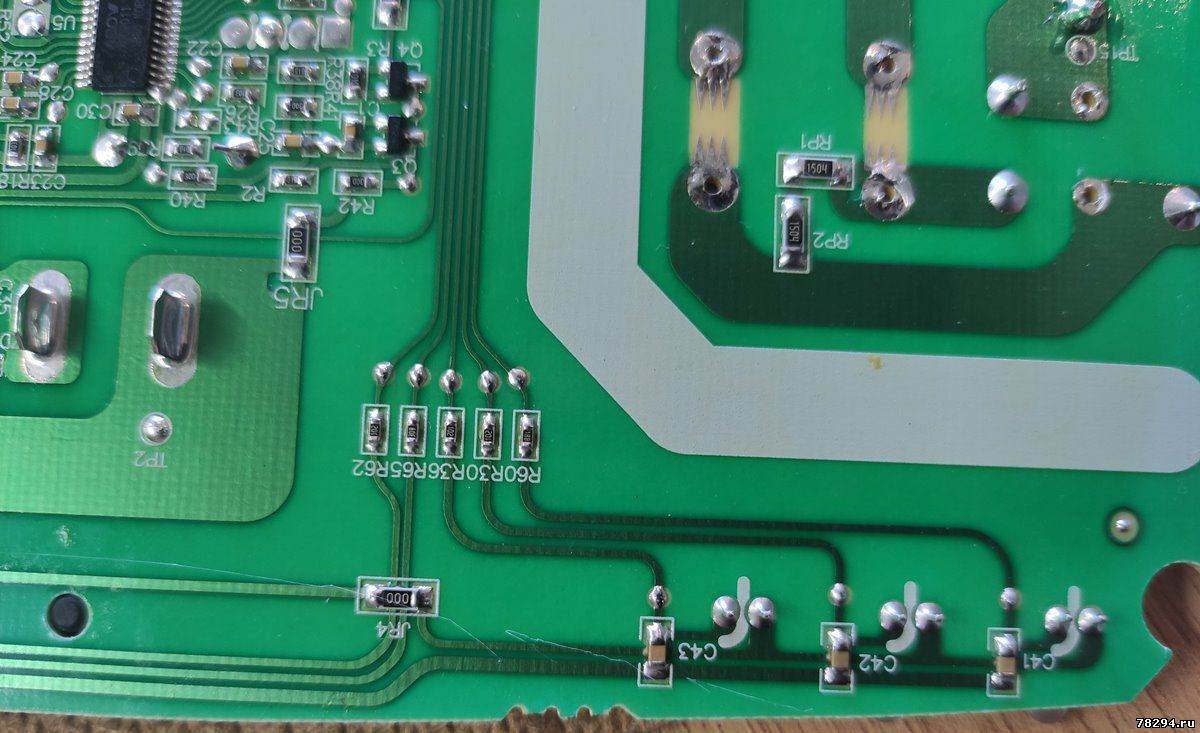

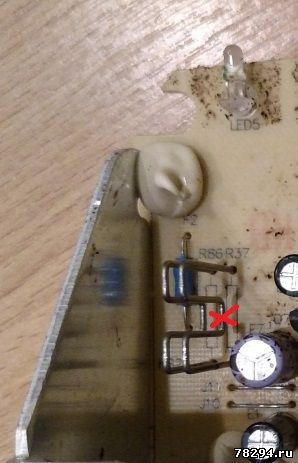

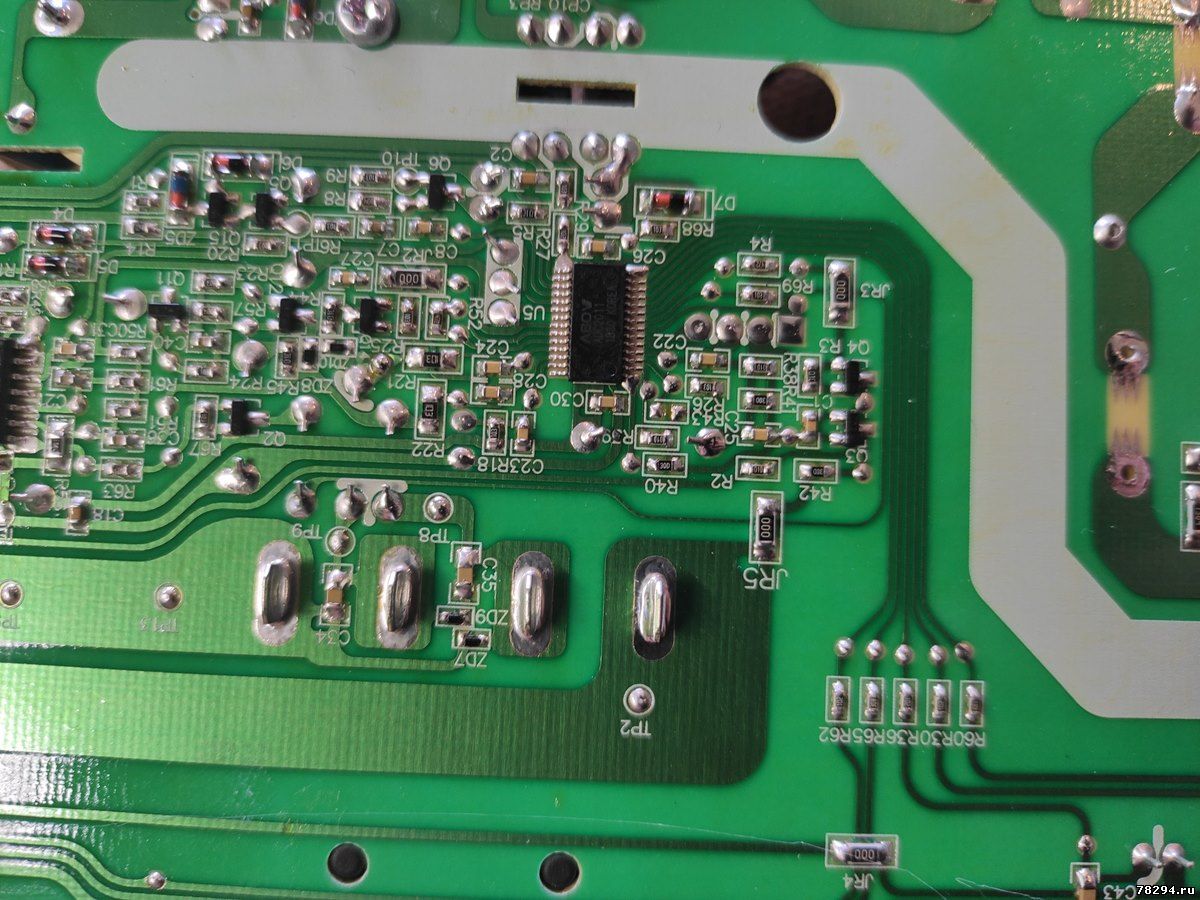

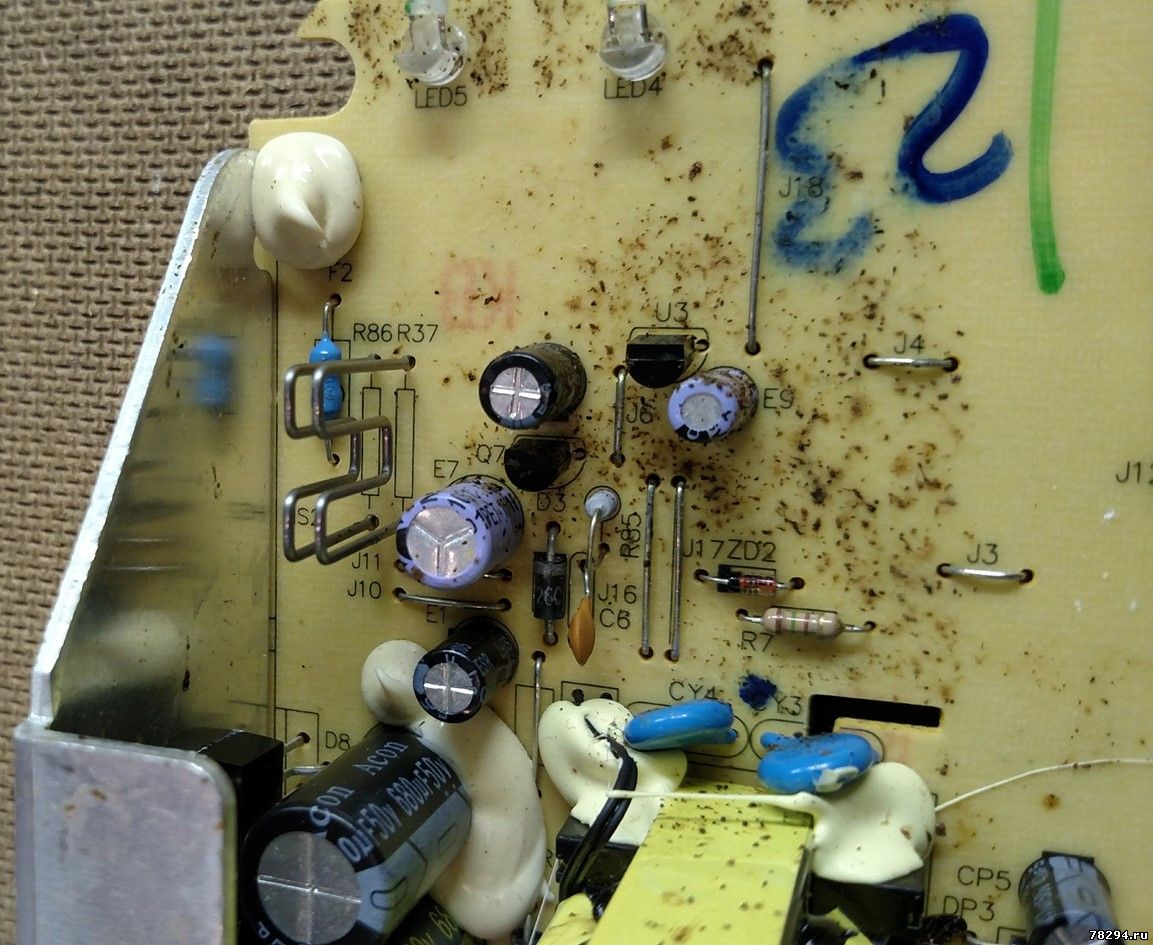

да можно, для уменьшения тока до 2А достаточно откусить один из измерительных токовых шунтов:



Для небольшого уменьшения до 3-3,5а достаточно немного подточить шунты не выпаивая даже их

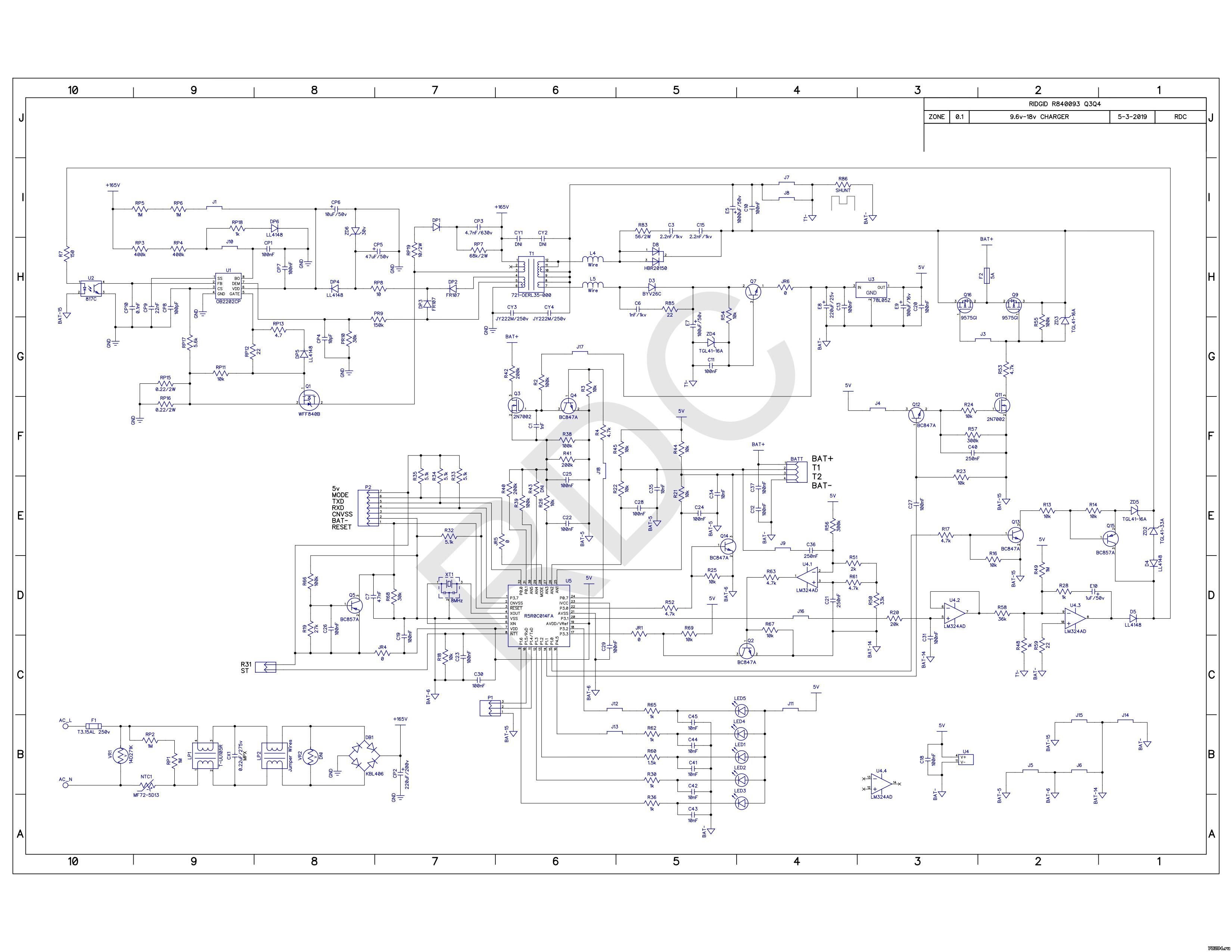

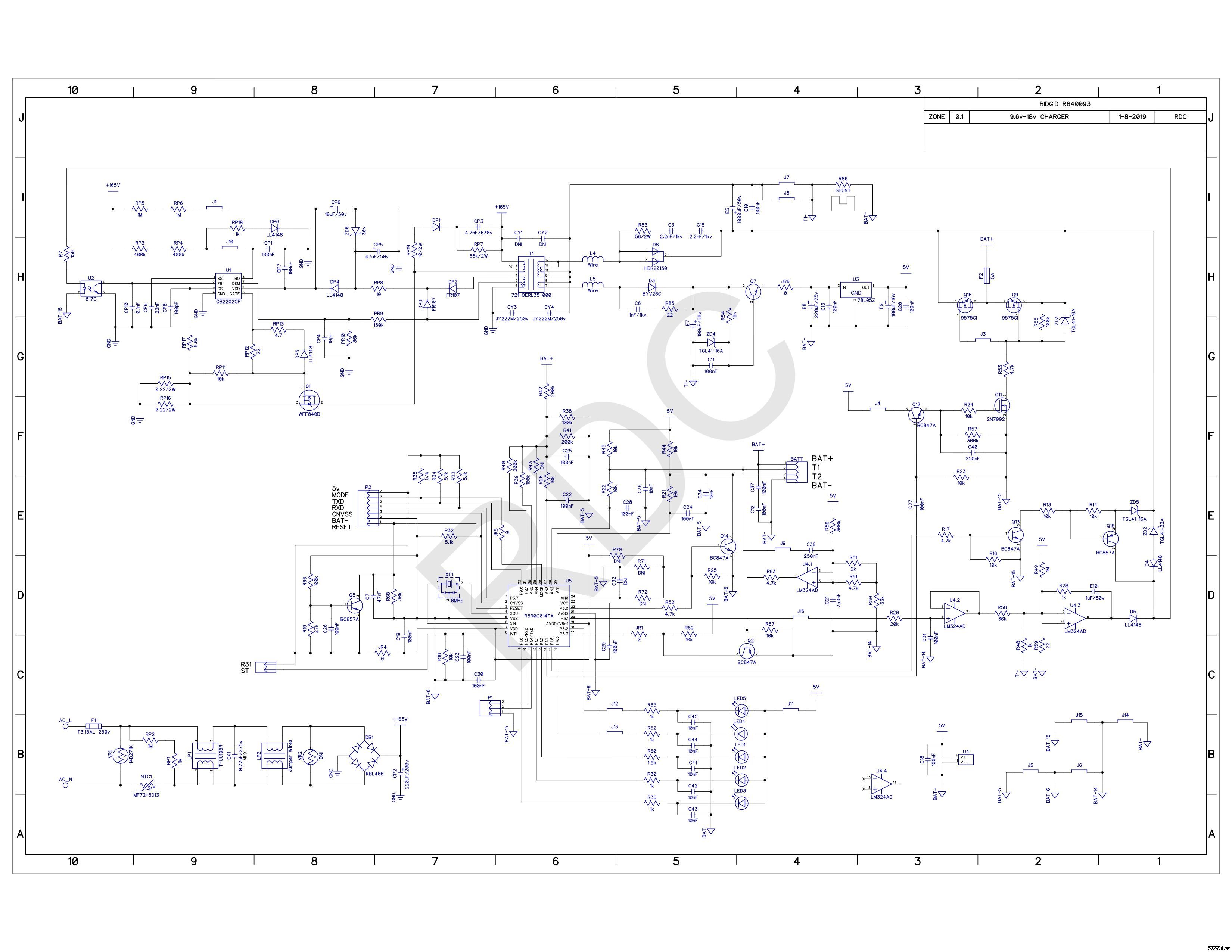

Схема зарядного Ridgid R840093:


Схема зарядного Ridgid R840093 Q3Q4:



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Гость Дата: Четверг, 03.01.2019, 01:12 | Сообщение # 4

Гости

Гость

  • Сообщений:

[quote=Anat78;464]да можно, для уменьшения тока до 2 а достаточно откусить один из измерительных токовых шунтов: [/quote]
Спасибо!
купил отцу преобразователь 220->110, 160W, не китайский, тяжеленький.
итого вся конструкция берет от сети 120W. преобразователь уходит в защиту (по перегреву?) минут через 20-30 работы. и потом в цикле работает/нагревается, отрубается/остывает кое как питает зарядку.
Anat78 Дата: Четверг, 03.01.2019, 02:07 | Сообщение # 5

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Цитата Гость ()
итого вся конструкция берет от сети 120W. преобразователь уходит в защиту (по перегреву?) минут через 20-30 работы
Да все они китайские, просто в России шильдик клеют только, заявленную мощность надо делить на 2-3 сразу
да в них есть термозащита - иногда она спасает от пожара даже, а иногда нет

Надо было просто купить здесь адаптер и не волноваться с переделками и токами: http://www.78294.ru/forum/16-36-1


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 08.01.2019, 04:04 | Сообщение # 6

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

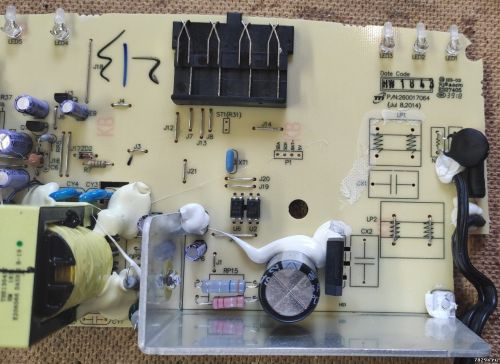

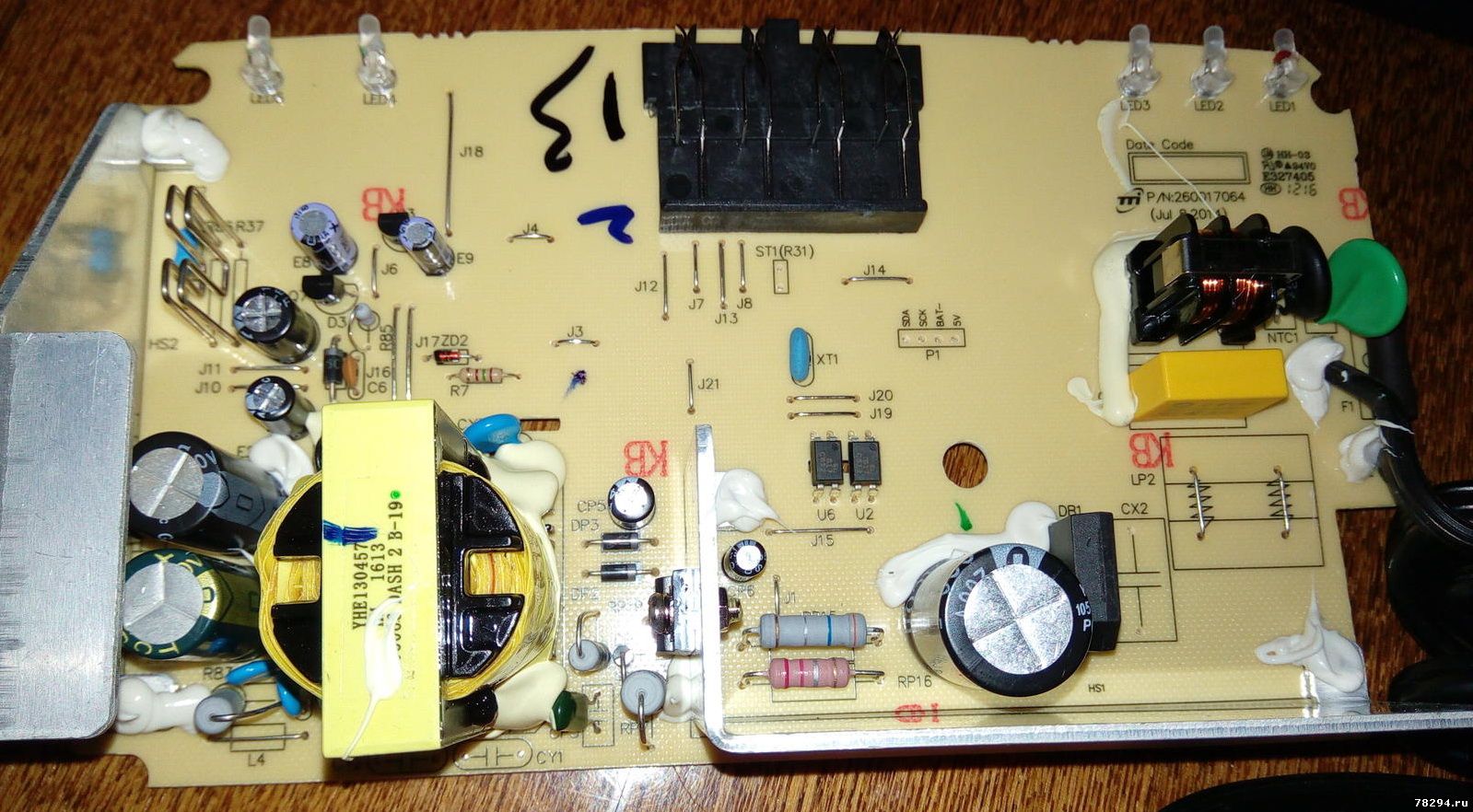

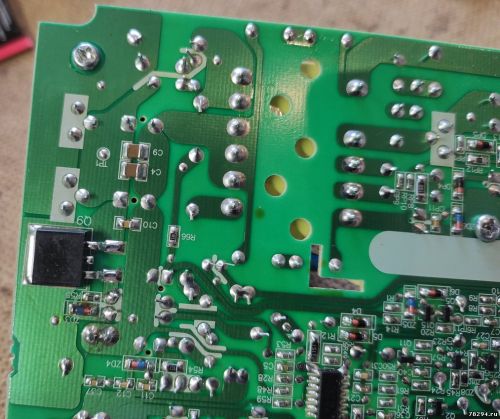

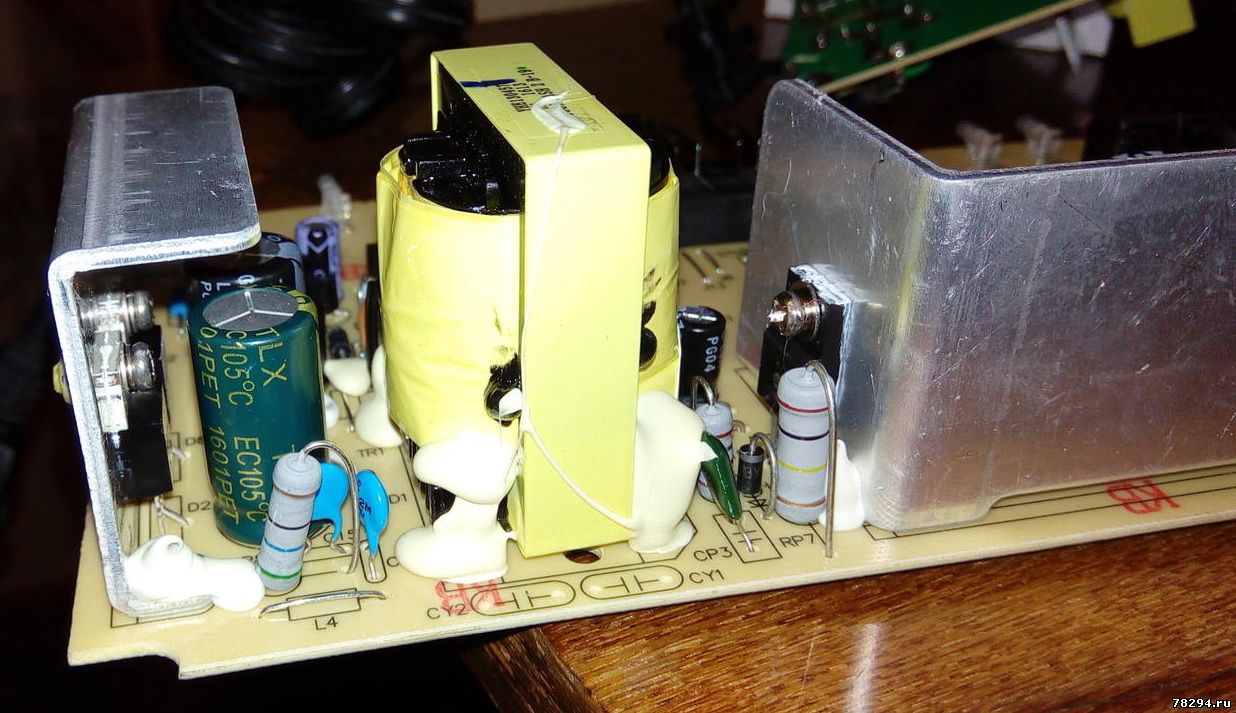

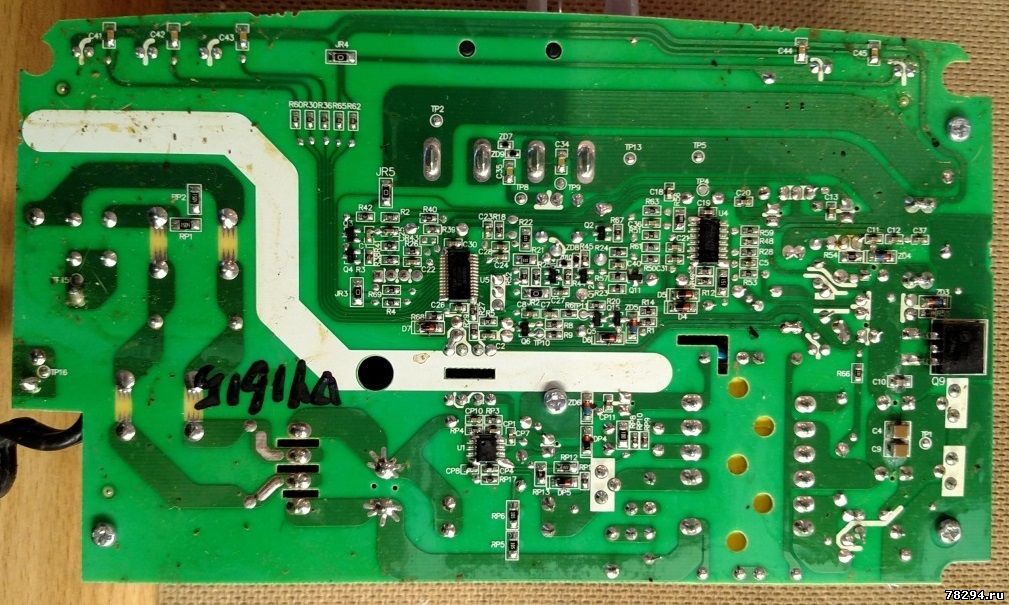

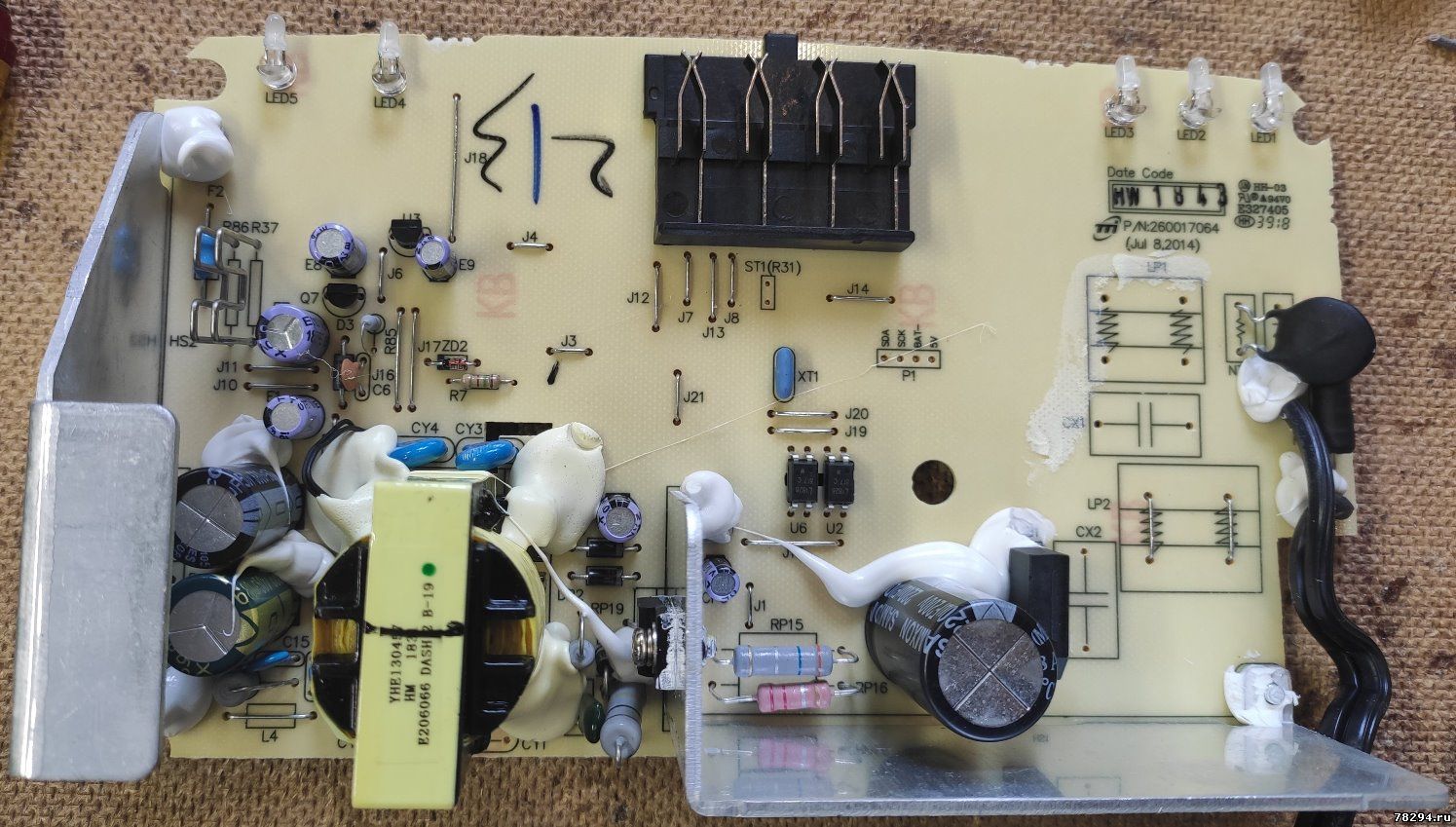

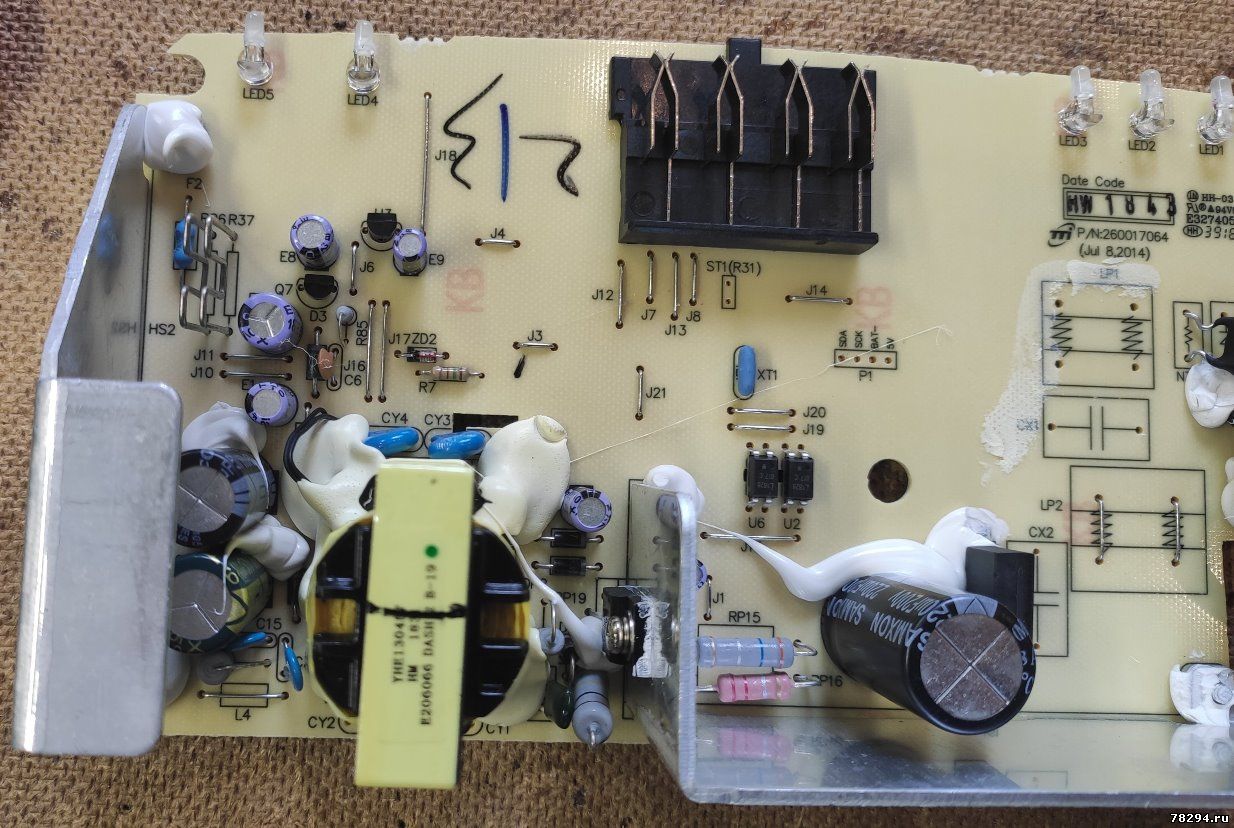

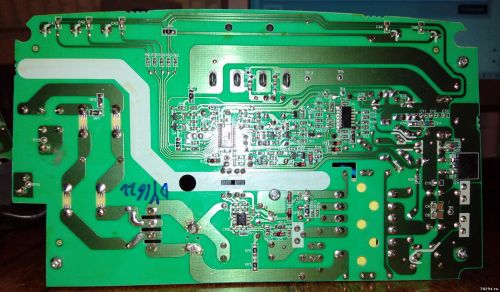

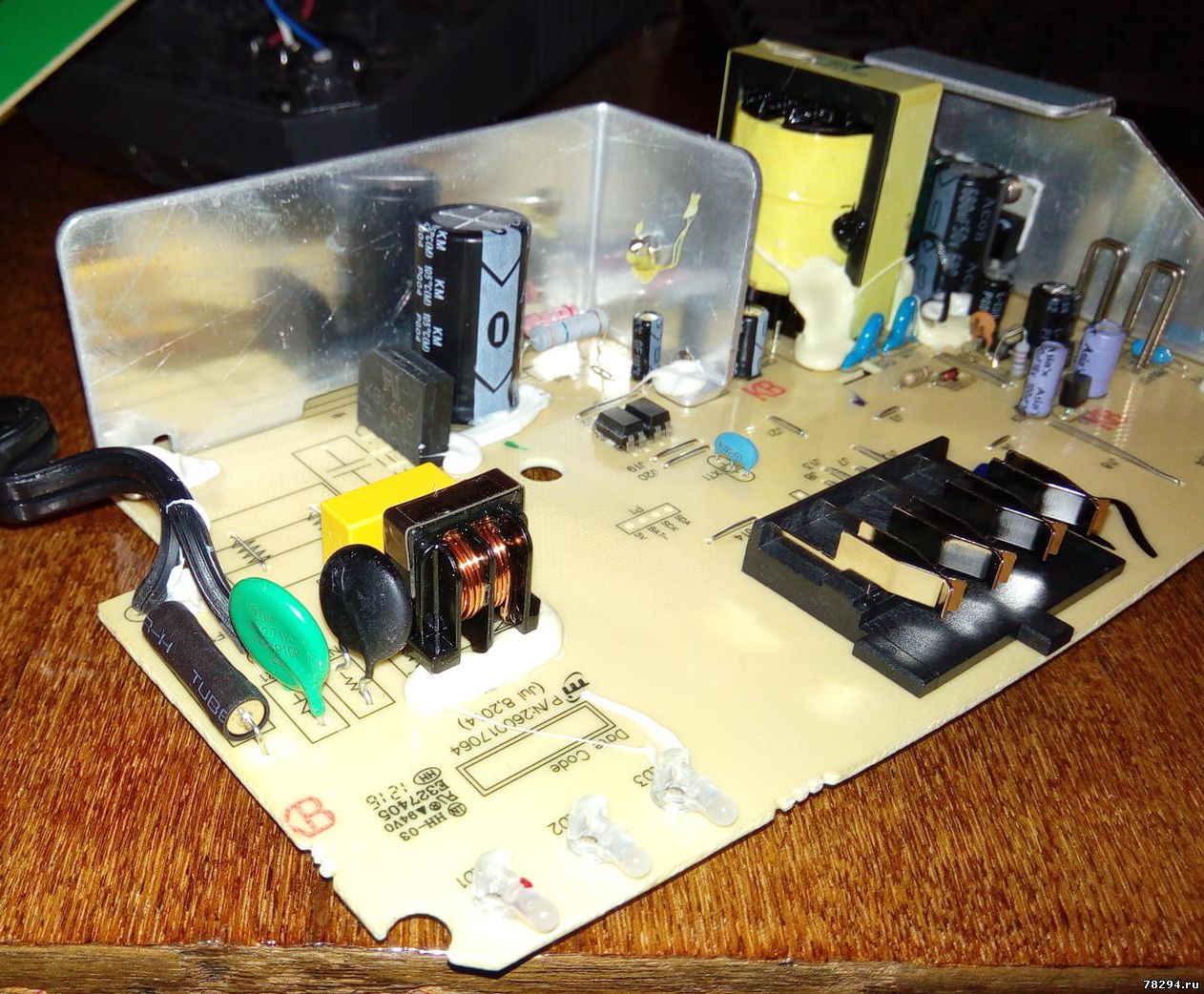

Еще фото:

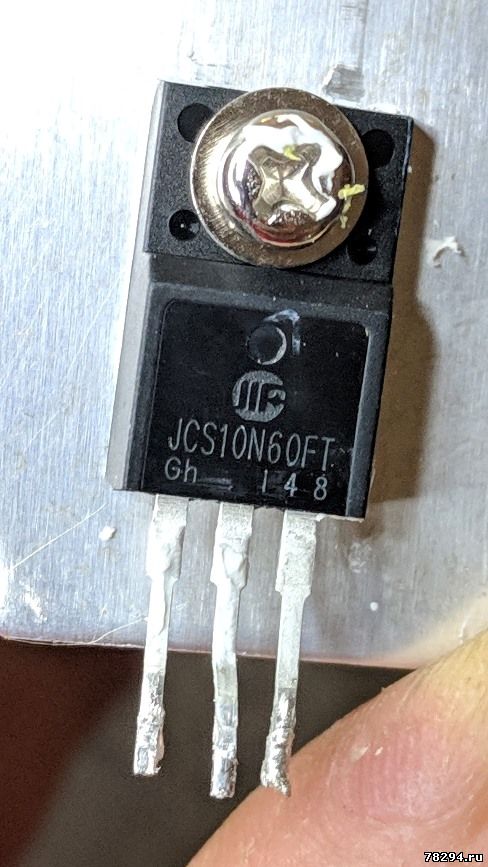

Транзистор силовой JCS10N60FT 600вольт 9,5А (лучше сразу менять) https://html.alldatasheet.com/html-pd....-B.html



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
myrbojko Дата: Пятница, 07.06.2019, 17:44 | Сообщение # 7

Пользователи

myrbojko

Рядовой

  • Сообщений: 2
  • Репутация: 0

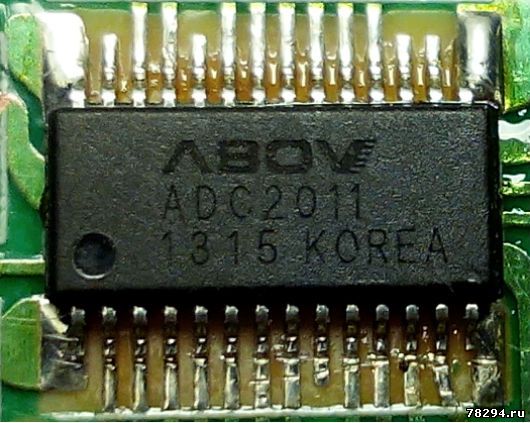

А где найти для него прошитый процессор ADC2011, или это нереально?
Anat78 Дата: Суббота, 08.06.2019, 00:20 | Сообщение # 8

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Цитата myrbojko ()
А где найти для него прошитый процессор ADC2011, или это нереально?


это не реально
специализированная микросхема, закуп от 10000 шт



Используется так же в зарядных руоби, хомелайт и др

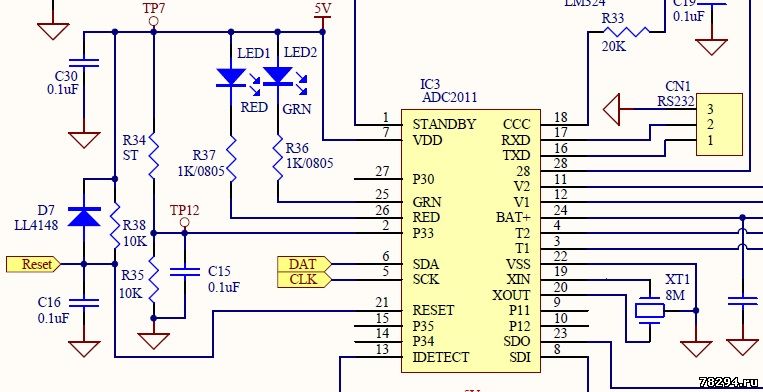

Например в зарядном руоби P118 схема подключения:



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
myrbojko Дата: Воскресенье, 09.06.2019, 13:49 | Сообщение # 9

Пользователи

myrbojko

Рядовой

  • Сообщений: 2
  • Репутация: 0

Кстати, в этой модели зарядного не обязательно перематывать транс, достаточно перекоммутировать выволы первички - там их четыре секции, соединены по две паралельно, а внутренняя и внешняя части последовательно, а необходимо все секции соединить последовательно. Если непонятно, могу выставить фотки..
Anat78 Дата: Вторник, 11.06.2019, 01:56 | Сообщение # 10

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Цитата myrbojko ()
там их четыре секции, соединены по две паралельно, а внутренняя и внешняя части последовательно, а необходимо все секции соединить последовательно.


Все правильно, но ток заряда будет только 1,8А

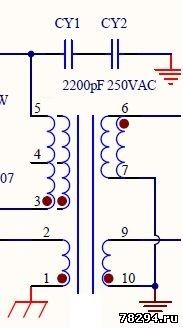

Схема подключения трансформатора



Обмотка 3-4-5 состоит из 4 полуобмоток, которые необходимо соединить последовательно все
Желательно выполнить хорошую изоляцию обмоток между собой, иначе пробьет





Четыре полуобмотки (первичные), соединенные по две последовательно две паралельно (как на вышеприведённой схеме)

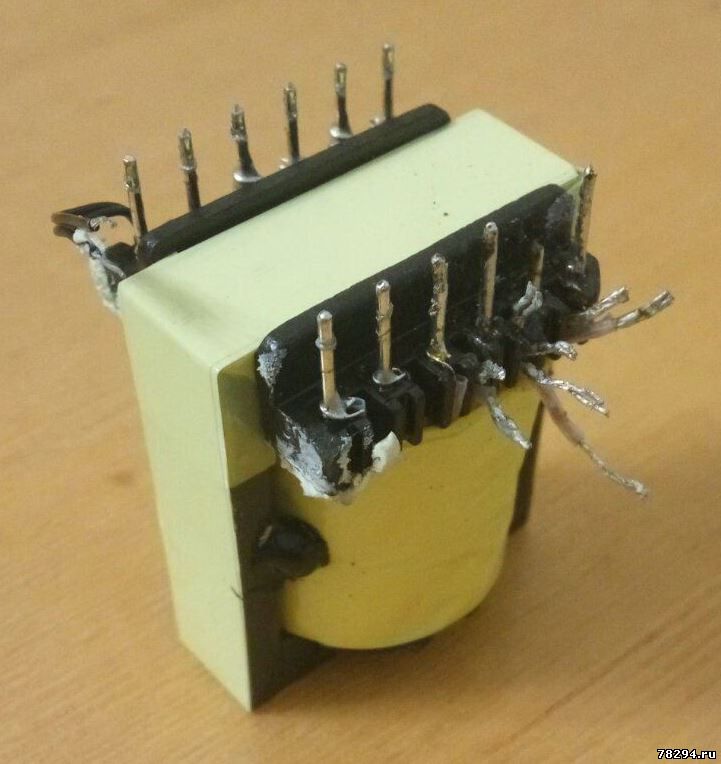

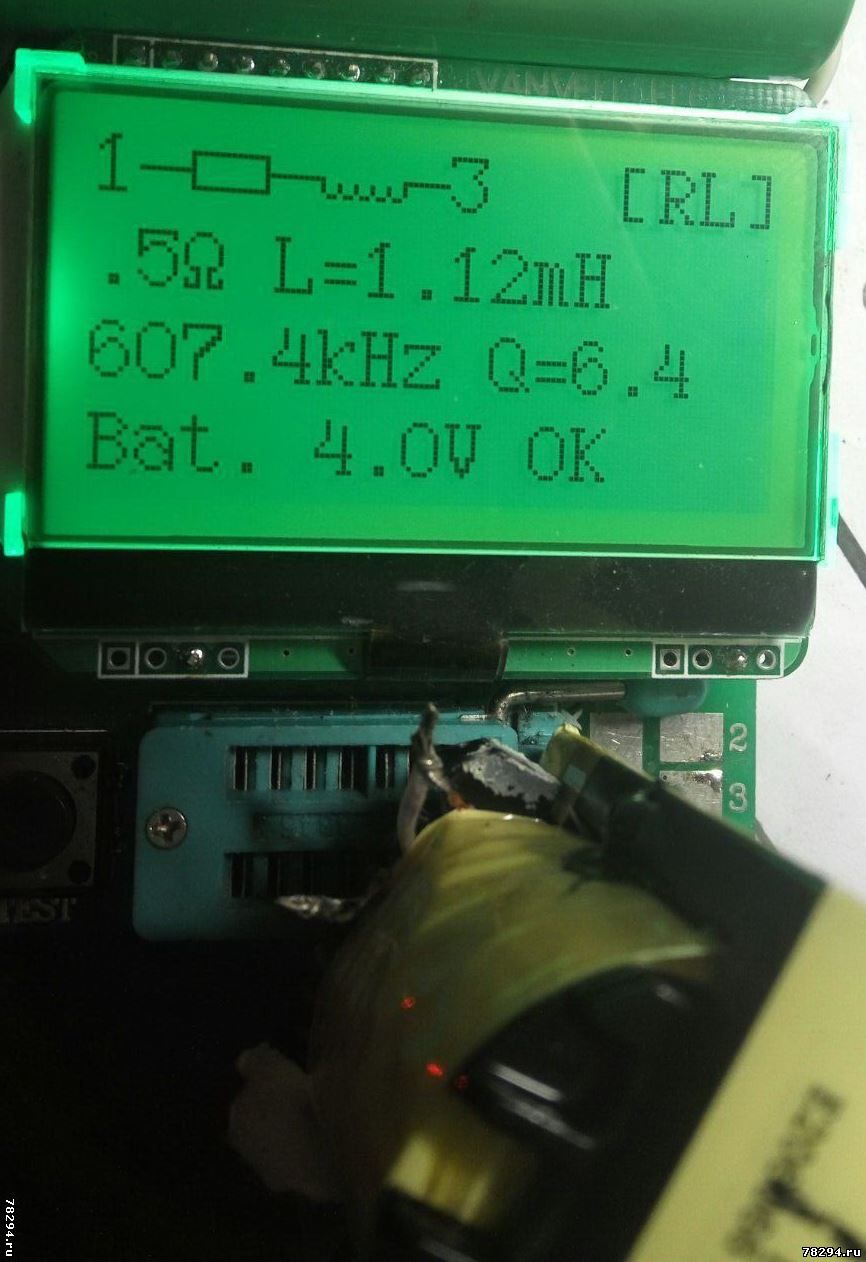

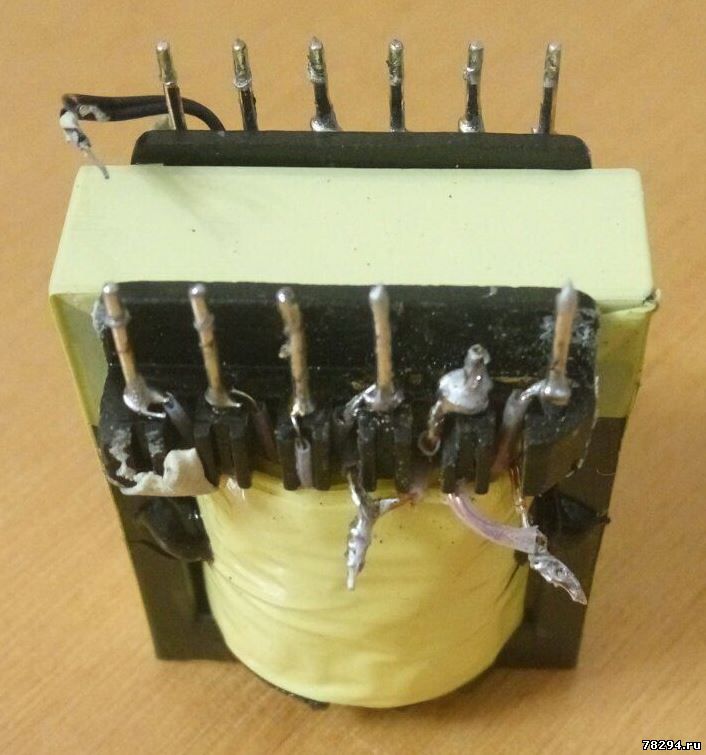

На 220в необходимо их все четыре соединить последовательно, как на фото. Суммарная индуктивность должна стать 1,1 - 1,2 мГн



спасибо myrbojko за фото


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dobrie-kuhni Дата: Вторник, 08.10.2019, 12:54 | Сообщение # 11

Пользователи

dobrie-kuhni

Рядовой

  • Сообщений: 2
  • Репутация: 0

привет , поймали коротыша в r840095  куда смотреть , где что могло выгореть ??
Anat78 Дата: Вторник, 08.10.2019, 14:07 | Сообщение # 12

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Цитата dobrie-kuhni ()
поймали коротыша в r840095 куда смотреть

Смотреть самое главное Q9 и шотки D2-8
плюс силовой транзистор JCS10N60FT


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dobrie-kuhni Дата: Вторник, 08.10.2019, 19:44 | Сообщение # 13

Пользователи

dobrie-kuhni

Рядовой

  • Сообщений: 2
  • Репутация: 0

глянул , нефига не понятно , цифры скачут , прозвонка то идет то нет , d2 вроде не откликнулся
силовой тоже не откликнулся , коротыш был в акб
Anat78 Дата: Вторник, 08.10.2019, 21:22 | Сообщение # 14

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Значит все под замену на заведомо исправное
От кз батареи все по низкой стороне обычно сгорает сразу


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
slavogaraz Дата: Понедельник, 21.10.2019, 01:08 | Сообщение # 15

Пользователи

slavogaraz

Рядовой

  • Сообщений: 2
  • Репутация: 0

Hello. Could you please draw picture if transformator windig conection change.On primary are 4 windings - 2paralel and 2 paralel conected in serial. On scondary is 4paralel and 4 paralel conected again in paralel.
ja possible to get electric diagram? I out 230V without changing winding..something blow up..
Thank you.
slavogaraz Дата: Четверг, 31.10.2019, 03:01 | Сообщение # 16

Пользователи

slavogaraz

Рядовой

  • Сообщений: 2
  • Репутация: 0

Hello.
Hope will be soon..
I found some similar schematic but its not exact R840095, but is R840093. Have somebody  scematic R840095?
Mybe will help these schematic.
but I cant attach pdf..
thx

Привет.
Надеюсь скоро будет ..
Я нашел похожую схему, но это не точный R840095, но R840093. У кого-нибудь есть схема R840095?
Возможно поможет эта схема.
но я не могу прикрепить PDF ..
Спасибо

Just pict

Схема аккумулятора Ridgid 18 вольт

http://www.78294.ru/_fr/2/6449165.jpg
whithill Дата: Вторник, 03.12.2019, 05:17 | Сообщение # 17

Пользователи

whithill

Рядовой

  • Сообщений: 1
  • Репутация: 0

первоисточник для Ridgid R840093
http://www.acidmods.com/RDC/Ridgid/

после замены конденсатора (без перемотки транса) стартует от 220В, но не заряжает (срабатывает защита в OB2202)
подмена на LD7575 и NCP1200 результата не дало


Сообщение отредактировал whithill - Вторник, 03.12.2019, 05:24
Anat78 Дата: Вторник, 03.12.2019, 08:18 | Сообщение # 18

Администраторы

Anat78

Полковник

  • Сообщений: 1514
  • Репутация: 6
Anat78

Цитата whithill ()
срабатывает защита в OB2202
проверьте напряжение питания, должно быть меньше 30в
Трансформатор перематывать обязательно надо иначе микросхема шим уходит в защиту


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
