Переделка зарядного Ridgid R86091 на 220В
Anat78 Дата: Вторник, 13.02.2018, 14:48 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 714
  • Репутация: 4
Anat78

Переделка зарядного Ridgid R86091 (140189005) на 220в

RIDGID R86091 это упрощенная версия зарядного RIDGID R86092.

Зарядное служит для заряда литиевых и кадмиевых аккумуляторов током 2А, мощность зарядного 50ватт
Переделка возможна 2 способами:
1- установка преобразователя 220-110 в внутрь зарядного
1.2 - использовать внешний преобразователь 220-120 вольт на 200 ватт http://serov1.ucoz.net/forum/16-36-1
2- А) Заменить электролит на 47мкф 450в,
Б) Заменить силовой транзистор на 800в (например STP8NK80ZFP),
В) Заменить варистор на плате зарядного (например JNR08S100L, 10 Ом, 2 А, 15%, NTC термистор или такой NTC10D9, 10 Ом, 2 А, 15%, NTC термистор)
Г) Домотать первичную обмотку импульсного трансформатора (для этого сматываем имеющуюся первичную обмотку, считаем витки и наматываем новым проводом в 2 раза больше витков таким же проводом)

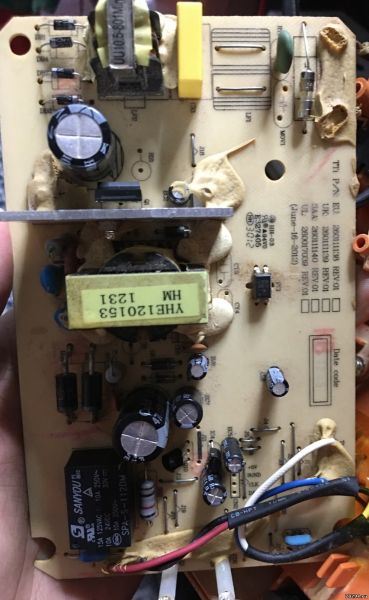

Фото:





















Если просто заменить электролит и варистор и включить в сеть то наблюдается следующее:
Светодиод питания горит, вставляем батарею начинает ее тестировать, делает это сек 5, (моргает зеленым - заряд),щелкает реле, и опять сваливается на тест батареи и так по кругу. Потому что зарядное уходит в защиту.

Мосфет по входу (на радиаторе) M04N60F MOSFET N-Channel 600V 4.8A 2.0ом

Микросхемы на обратной стороне платы: ABOV ADC 2011, LM324L.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru

Помогу с переделкой зарядных или переделаю любое зарядное от 300р.

Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
Прикрепления: 5092269.jpg(121.0 Kb) · 4375647.jpg(99.1 Kb) · 2916360.jpg(145.6 Kb) · 2853340.jpg(161.8 Kb) · 2731836.jpg(69.0 Kb) · 2225530.jpg(125.7 Kb) · 6897648.jpg(198.5 Kb) · 7074272.jpg(191.5 Kb) · 1509790.jpg(214.2 Kb) · 9363252.jpg(335.0 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
vlladik Дата: Воскресенье, 21.04.2019, 18:59 | Сообщение # 2

Пользователи

vlladik

Рядовой

  • Сообщений: 2
  • Репутация: 0

Цитата Anat78 ()
2- заменить электролит на 450в, заменить силовой транзистор на 600в и домотать первичную обмотку импульсного трансформатора


А можно подробней ???
1. кондер я понял какой
2. транзистор тоже понял но на какой лучше поменять???
3. а вот как домотать обмотку трансформатора и сколько витков домотать не понял

Спасибо за ответ
Anat78 Дата: Понедельник, 22.04.2019, 08:56 | Сообщение # 3

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 714
  • Репутация: 4
Anat78

Цитата vlladik ()
А можно подробней ???


Сделал


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
