Ridgid 18V SubCompact charger переделка на 220 вольт
Anat78 Дата: Понедельник, 27.04.2020, 05:08 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

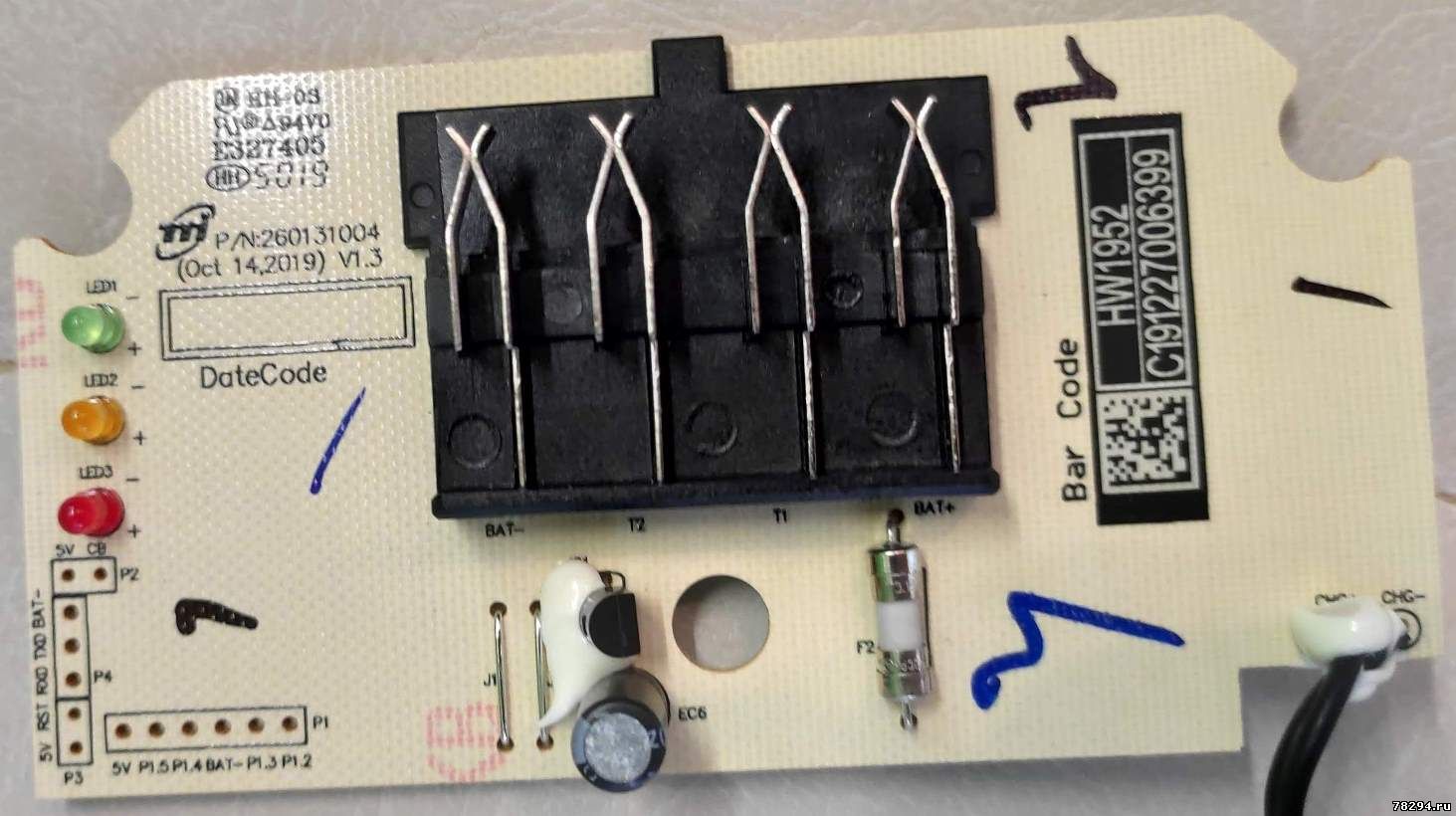

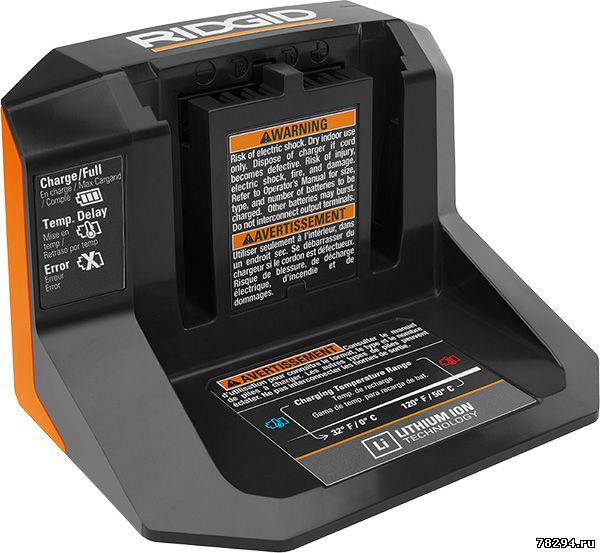

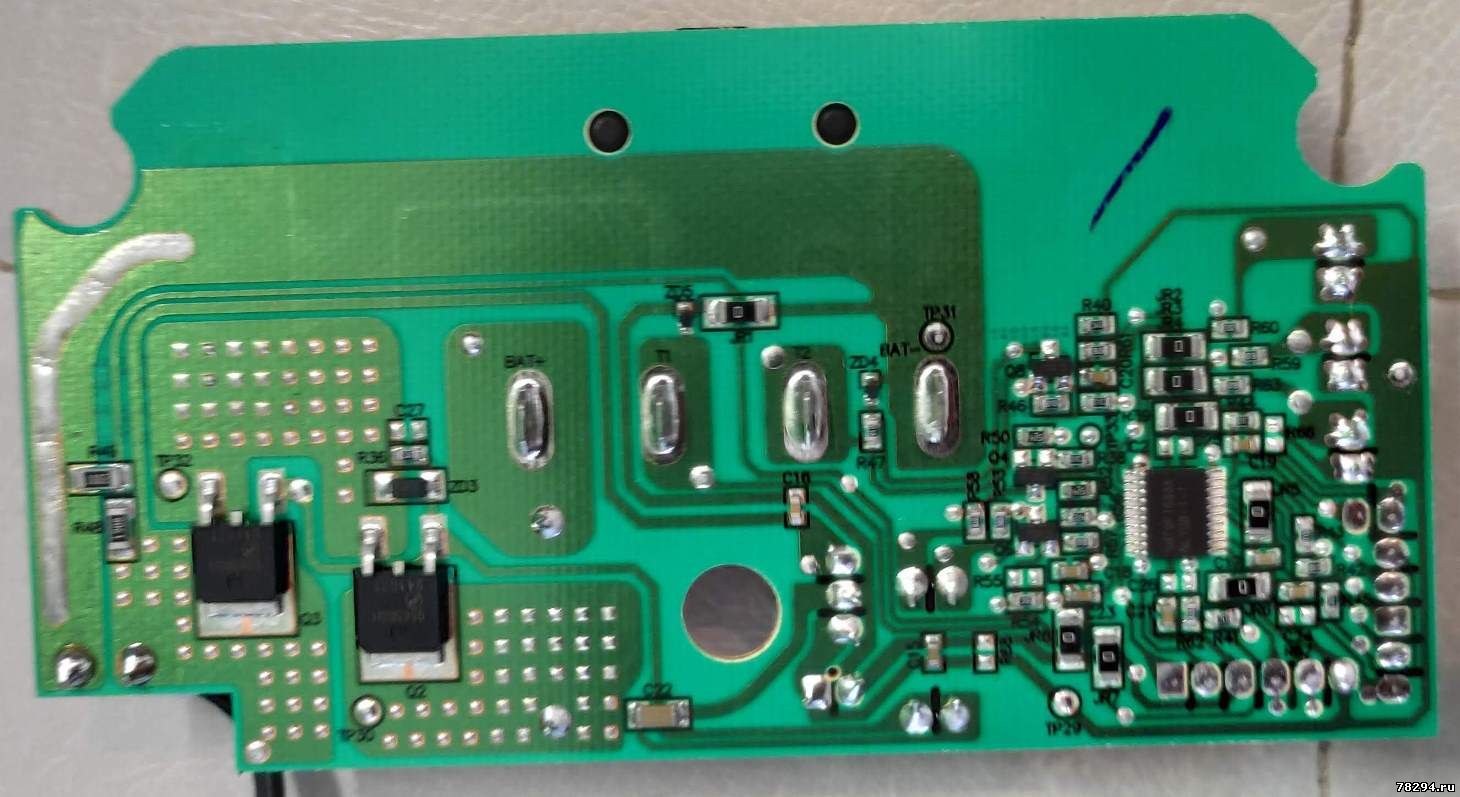

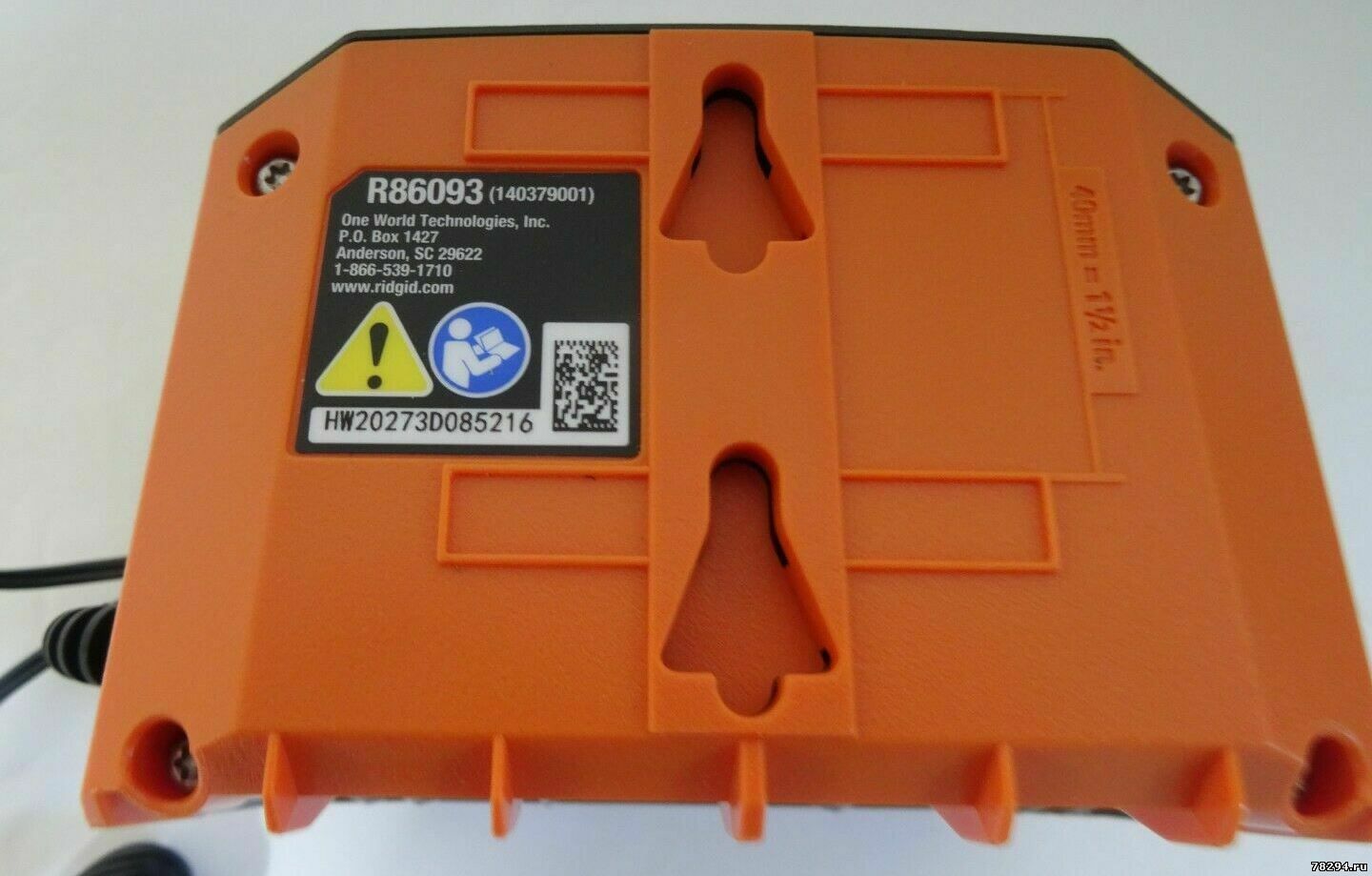

Ridgid 18V SubCompact charger переделка на 220 вольт
ridgid R86093 переделка на 220





Доступно только для пользователей

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru

Помогу с переделкой зарядных или переделаю любое зарядное от 300р.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Tuxedo Дата: Четверг, 01.04.2021, 00:26 | Сообщение # 2

Пользователи

Tuxedo

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
да должен
Добрый день!

Не подходит,  запаял блок питание от Ноутбука HP 19,5В , 3,5А,
LED горит зеленым. Втыкаю батарею, начинает гореть желтым 3 моргание(датчик температуры), потом моргает зеленым, начинает идти зарядка,  4 сек и выключается, и батарея тоже тухнет, отключаешь и снова включаешь, та же история.
На источнике питания 20,5-21 В и 1,9 А, начинает заряжать,


Сообщение отредактировал Tuxedo - Четверг, 01.04.2021, 00:29
Anat78 Дата: Четверг, 01.04.2021, 01:33 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

просто у вас блок питания уходит в защиту, видимо слабенький какой то

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Tuxedo Дата: Четверг, 01.04.2021, 09:38 | Сообщение # 4

Пользователи

Tuxedo

Рядовой

  • Сообщений:2
  • Репутация:0±

Значит все зарядки от  ноутбуков не подходят, думаю может трасформаторного типа блок питание поставить?  не импульсный
Вы сами какой блок питание ставите, есть модель? или характеристики?
Anat78 Дата: Четверг, 01.04.2021, 14:29 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Возможно подключили что то не правильно
Я переделываю родной блок питания на 220 вольт







Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mixailkolesov Дата: Вторник, 27.04.2021, 17:48 | Сообщение # 6

Пользователи

mixailkolesov

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый тоже озадачился переделкой поставил от ноута.19V 3.1 A. Мигает датчик температуры потом зарядка 5 секунд и все. Подскажите куда капать? Пробовать другие блоки в плате самой зарядки нечего менять не нужно?
Anat78 Дата: Вторник, 27.04.2021, 21:35 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Контролируйте напряжение после блока питания, через 5 сек он наверное выключился просто smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mixailkolesov Дата: Среда, 28.04.2021, 17:19 | Сообщение # 8

Пользователи

mixailkolesov

Рядовой

  • Сообщений:4
  • Репутация:0±

Нет без изменений как было 19.4v так и стоит а зарядное тестирует батарею по температуре начинают гореть лампы заряда и все тухнет. Значит бп от ноута не подходит. Родное я наверное не потяну переделать. Есть инструкция по переделки для домохозяек? Буду благодарен ...
Anat78 Дата: Среда, 28.04.2021, 17:21 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

А напряжение батареи какое без зарядного?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mixailkolesov Дата: Четверг, 29.04.2021, 10:44 | Сообщение # 10

Пользователи

mixailkolesov

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый 19.5V с зарядкой 19.6-7V. Все происходит как: " Не подходит,  запаял блок питание от Ноутбука HP 19,5В , 3,5А,
LED горит зеленым. Втыкаю батарею, начинает гореть желтым 3 моргание(датчик температуры), потом моргает зеленым, начинает идти зарядка,  4 сек и выключается, и батарея тоже тухнет, отключаешь и снова включаешь, та же история.

Если ему помогло замена блока на другой источник вот и думаю на моем тоже написано 3.1A а заряд не даёт. Не факт что куплю другой блок и он будет работать.
Anat78 Дата: Четверг, 29.04.2021, 11:05 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

и как зарядное с блоком питания на 19,4вольта зарядит батарею у которой напряжение на клеммах 19,5вольт?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mixailkolesov Дата: Пятница, 30.04.2021, 09:13 | Сообщение # 12

Пользователи

mixailkolesov

Рядовой

  • Сообщений:4
  • Репутация:0±

Такое напряжение па батарее после зарядки все элементов через специальное зарядное на 18650( Думал что причина в низком заряде элементов). До этого и 18v не было. И ситуация была один в один тоже пять секунд и все.
sergeisam Дата: Четверг, 03.06.2021, 00:59 | Сообщение # 13

Пользователи

sergeisam

Рядовой

  • Сообщений:34
  • Репутация:3±


Цитата Anat78 ()
переделываю родной блок питания на 220 вольт
В родном блоке питания, при замене сетевой банки на 47Х400V и силового транзистора на 12N60 , на выходе получилось около 5  Вольт . Естественно, никакой зарядки аккумулятора нет.
Походу, надо менять ещё что-то.
Интересно узнать, был ли достигнут положительный результат при переделке на питание от 220 Вольт. ???

Заметил ещё один момент.

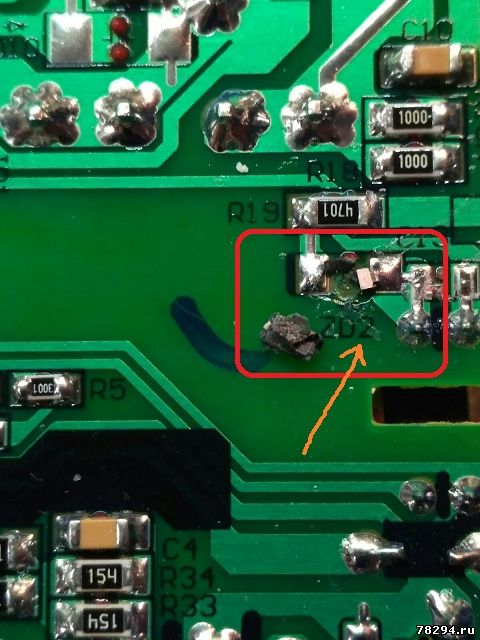

В имеющемся у меня блоке питания выкушен стабилитрон ZD2 (см. фото).
Если я правильно определил (надпись на корпусе WO), он на 20 Вольт стабилизации.


Сообщение отредактировал sergeisam - Четверг, 03.06.2021, 01:23
Anat78 Дата: Четверг, 03.06.2021, 06:58 | Сообщение # 14

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Без стабилитрона блок питания не будет работать, у вас просто брак пайки

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Четверг, 03.06.2021, 09:06 | Сообщение # 15

Пользователи

sergeisam

Рядовой

  • Сообщений:34
  • Репутация:3±

Цитата Anat78 ()
Без стабилитрона блок питания не будет работать,
Дык, в том то и дело, что работает именно в таком виде, т.е. без стабилитрона, при подключении к 120V через автотрансформатор.
Цитата Anat78 ()
просто брак пайки
Не, это не брак. Стабилитрон был именно "выкушен", потому как корпус от него был рядом, на плате. Он приклеился к плате за счёт лака, покрывающего оную. По нему я и определил наименование и напряжение стабилизации стабилитрона.


Сообщение отредактировал sergeisam - Четверг, 03.06.2021, 09:07
Anat78 Дата: Четверг, 03.06.2021, 10:12 | Сообщение # 16

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

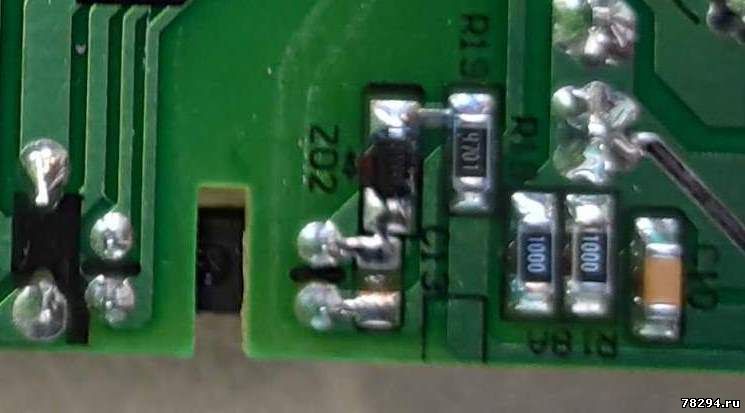

Проверил сейчас у меня на плате стабилитрон стоит



без него блок питания будет выдавать слишком большое напряжение и взорвутся электролиты


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Четверг, 03.06.2021, 23:31 | Сообщение # 17

Пользователи

sergeisam

Рядовой

  • Сообщений:34
  • Репутация:3±

Цитата Anat78 ()
без него блок питания будет выдавать слишком большое напряжение

В имеющемся варианте, т.е. без этого стабилитрона, на выходе 19 ... 20 Вольт. Поэтому, естественно, нет угрозы того, что
Цитата Anat78 ()
взорвутся электролиты

А по поводу того, что
Цитата sergeisam ()
при замене сетевой банки на 47Х400V и силового транзистора на 12N60 , на выходе получилось около 5 Вольт .

есть мысли ???

Доступно только для пользователей
sergeisam Дата: Суббота, 05.06.2021, 23:38 | Сообщение # 18

Пользователи

sergeisam

Рядовой

  • Сообщений:34
  • Репутация:3±

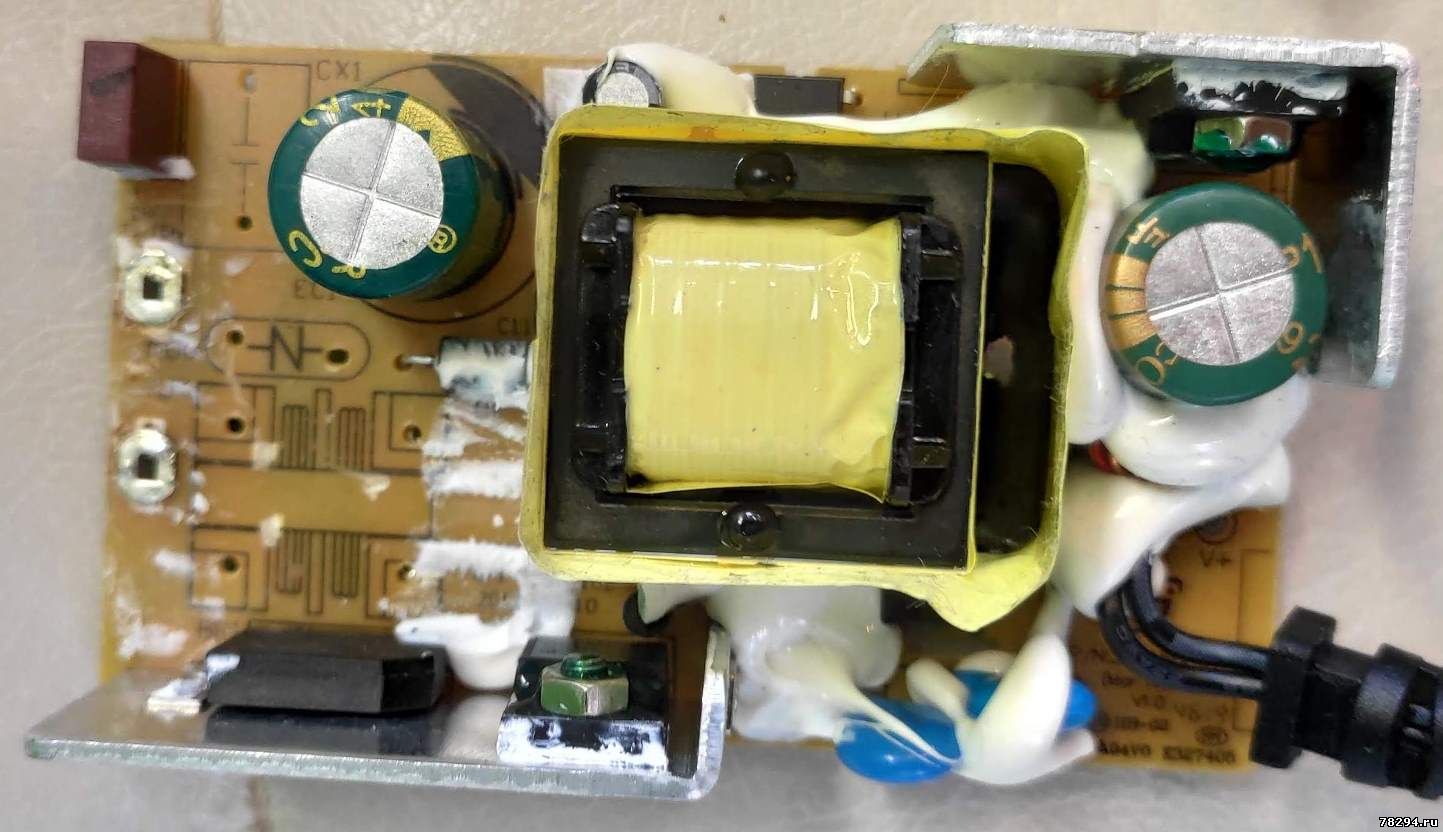

Продолжу изучение оного блока питания. Микросхему в "горячей" части схемы (на ней написано 73L41a, см. фото) определил как  LP8773.
Вот здесь её описание на русском языке  https://antenna-dvb-t2.info/show_contr.php?id=68  .
Там указано, что третья нога у неё это
DEM (Transformer core demagnetization detection Pin) - вход обнаружения размагничивания сердечника импульсного трансформатора. Этот вход также используется для защиты от перенапряжения (OVP);
Похоже, что при переделке на 220 Вольт сердечник ТПИ переходит в насыщение и LP8773 уменьшает напряжение на выходе блока питания. Поэтому без перемотки ТПИ не обойтись.
Таковы мои выводы.

Доступно только для пользователей
В моих условиях перемотка ТПИ экономически не выгодна, тем более, что результат оной перемотки не предсказуем.
Anat78 Дата: Воскресенье, 06.06.2021, 00:34 | Сообщение # 19

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата sergeisam ()
Что-то наподобие вот такого
у него продолжительная мощность всего 25ватт, 60 - это пиковая
Такие надежнее:

http://www.78294.ru/forum/16-518-1

А так все правильно написали выше


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Воскресенье, 06.06.2021, 19:04 | Сообщение # 20

Пользователи

sergeisam

Рядовой

  • Сообщений:34
  • Репутация:3±

Цитата Anat78 ()
продолжительная мощность всего 25ватт, 60 - это пиковая
Ну да.

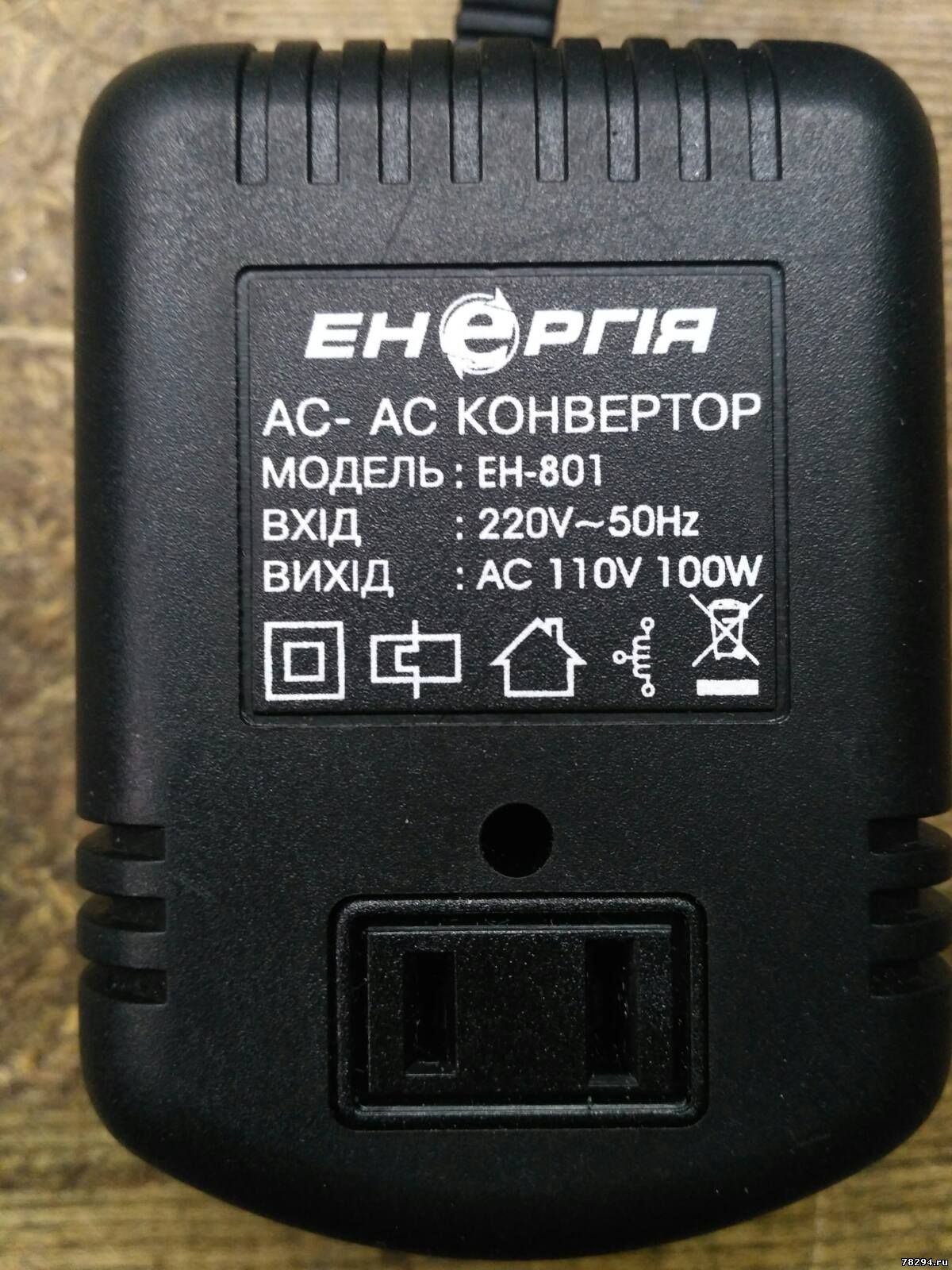

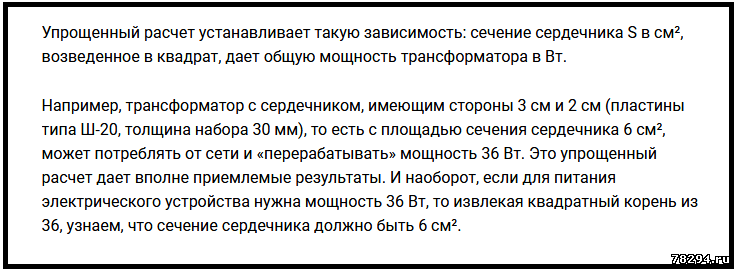

Есть такой пример. Сечение сердечника 1,9 х 3 = 5,7 кв.см., что соответствует мощности 32,49 W. А написано 100W.

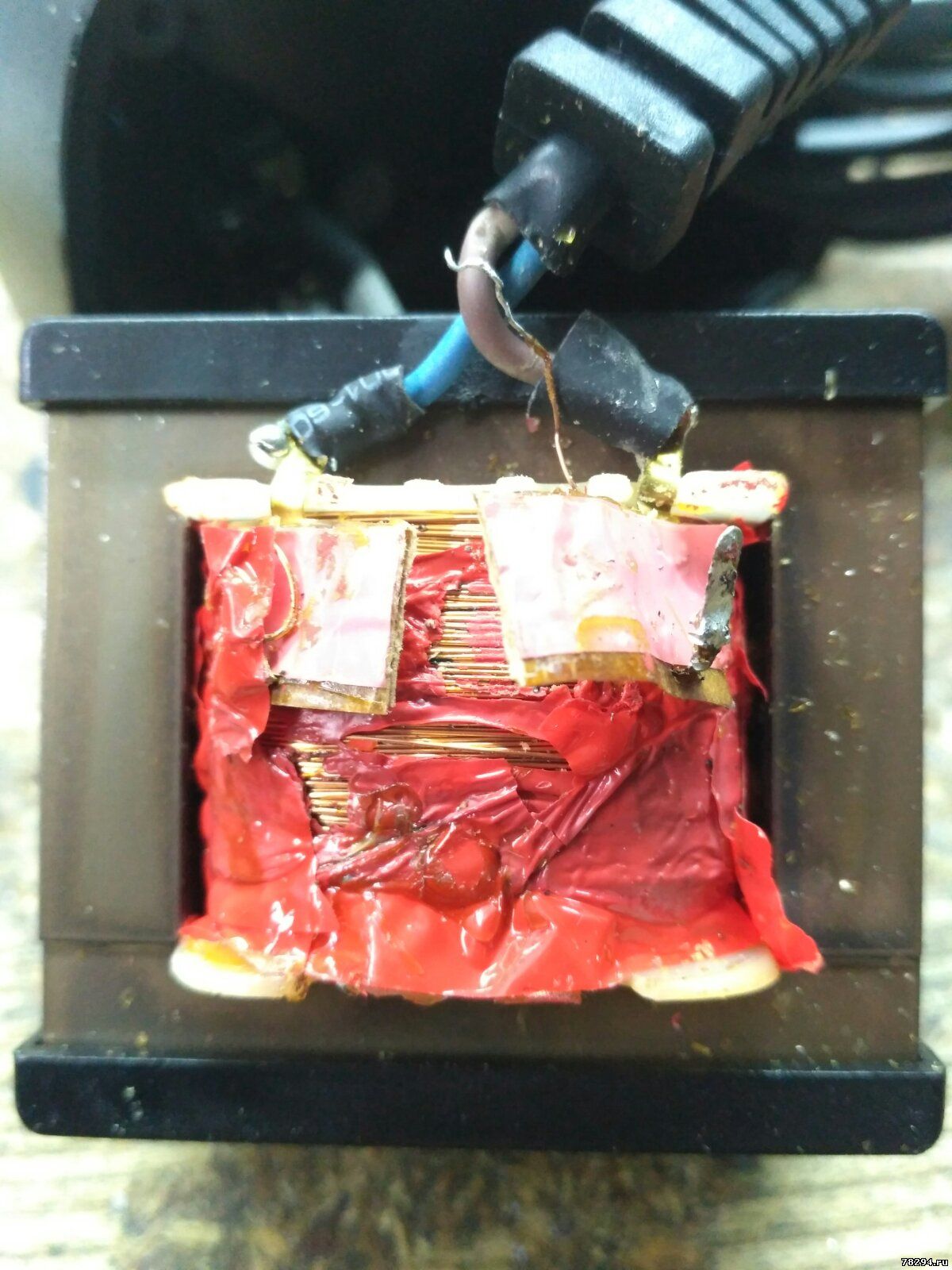

Вот и имеем соответствующий результат:

ostapdj Дата: Суббота, 26.06.2021, 15:55 | Сообщение # 21

Пользователи

ostapdj

Рядовой

  • Сообщений:19
  • Репутация:0±

Где можно купить подходящий блок питания для замены в данном зарядном?
Anat78 Дата: Суббота, 26.06.2021, 16:47 | Сообщение # 22

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Все есть на али, просто проверенное пока посоветовать не могу

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
narscorpio Дата: Четверг, 29.07.2021, 17:35 | Сообщение # 23

Пользователи

narscorpio

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день, правильно ли я понимаю что переделать этот зарядочный блок нельзя с помощью замены пассивных элементов?
Anat78 Дата: Четверг, 29.07.2021, 18:49 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Верно, простой заменой нельзя, так же надо перемотать трансформатор и кучу деталей заменить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
