Переделка зарядного RIDGID R86092 на 220 вольт
Anat78 Дата: Понедельник, 07.01.2019, 03:33 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Переделка зарядного RIDGID R86092 на 220 вольт
переделка зарядного ridgid r86092 на 220v

Заряжает литиевые и кадмиевые аккумуляторы 18Вольт током 2А, мощность зарядного 55 ватт

Переделка возможна 2 способами:
1 - установка преобразователя 220-110 в внутрь зарядного
1.2 - использовать внешний преобразователь 220-120 вольт на 200 ватт http://serov1.ucoz.net/forum/16-36-1
2 - Переделкой схемы:
А) Заменить электролит на 47мкф 450в - http://alli.pub/678k3r
Б) Заменить силовой транзистор на 800в (например STP8NK80ZFP),
В) Заменить варистор на плате зарядного (например 10D431K 275В (Varistor 10D431K 275V) например 14D431K)
Г) Домотать первичную обмотку импульсного трансформатора (для этого сматываем имеющуюся первичную обмотку, считаем витки и наматываем новым
проводом в 2 раза больше витков таким же проводом. Нам надо именно в 2 раза больше витков, а не в 2 раза большую индуктивность!)
Фото:











Доступно только для пользователей

После переделки подключаем в 220В:



Как видим зарядное потребляет из сети заявленные производителем 55Ватт

Если просто заменить электролит и варистор и включить в сеть то наблюдается следующее:
Светодиод питания горит, вставляем батарею начинает ее тестировать, делает это сек 5, (моргает зеленым - заряд),щелкает реле, и опять сваливается на тест батареи и так по кругу. Потому что зарядное уходит в защиту.

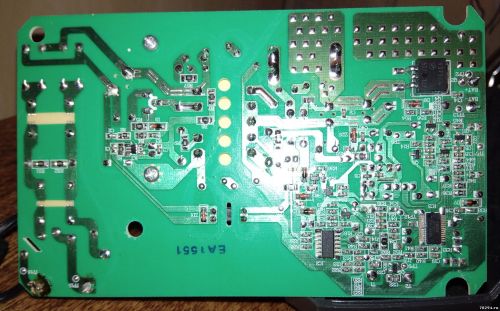

Мосфет по входу (на радиаторе) M04N60F MOSFET N-Channel 600V 4.8A 2.0ом
Микросхемы на обратной стороне платы: ABOV ADC 2011, LM324L.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 22.04.2019, 10:56 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Еще фото:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
superwitprog Дата: Четверг, 06.01.2022, 00:32 | Сообщение # 3

Пользователи

superwitprog

Рядовой

  • Сообщений:1
  • Репутация:0±

Я переделал своё зарядное  RIDGID R86092, используя вышеприведенную информацию. Заменил термистор, транзистор (JNR08S100L - новый термистор, STP8NK80ZFP - новый транзистор), кондер поставил 22мкф 400В (не нашел большей емкости).  Родной кондер там 100мкф на 200В, так что если по фен шую, нужно тоже ставить 100мкф на 400В.
Транс содержит на самом верху обмотку само питания 7 витков двойным проводом по 0.2мм. Ее я смотал и потом намотал обратно без изменений. Под этой обмоткой находится первичная обмотка  19 витков двойной провод по 0.2мм. Я ее смотал, двойной провод разъединил и намотал его обратно как одинарный провод с 39 витками.
После этого все заработало.
Не обошлось без маленькой проблемы. В посте по доработке не указано, на какой варистор менять родной варистор. Там стоял родной варистор JVR-10N271K. Я посмотрел его характеристики неправильно, и решил его оставить. В результате при первом включении он поработал 20 секунд и взорвался.  Также сгорел защитный резистор. Варистор в итоге я выпаял совсем, резистор поменял из старого компьютерного БП.

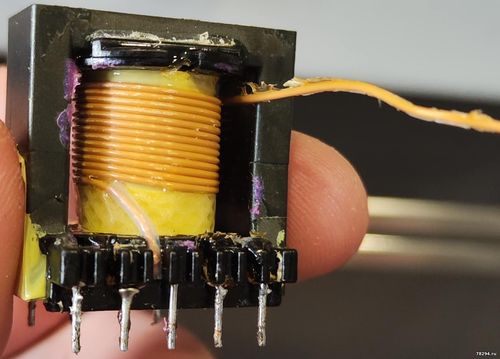

По идее, при такой модернизации можно трансформатор не перематывать, а всего лишь на нем аккуратно пере коммутировать провода первичной обмотки (правда, выпаять транс все равно придется, иначе не подлезть). Первичная обмотка находится между контактами 2 и 3 (см. фото). Начало на контакте 2, конец на контакте 3. Т.е. нужно отпаять провода от этих контактов, разъединить концы двойного провода, затем первый конец контакта 2 припаять обратно, второй конец от контакта 2 соединить с отпаянным концом контакта 3, это соединение изолировать и никуда не припаивать. Второй конец контакта 3 припаять обратно.

Доступно только для пользователей

Если доматывать, то, по идее, можно домотать прям поверх всех обмоток. Т.е. отпаять контакт 3, к этому отпаянному концу присоединить новый провод 2х0.2, намотать 19 витков и конец припаять к  контакту 3.


Сообщение отредактировал superwitprog - Четверг, 06.01.2022, 01:35
Anat78 Дата: Четверг, 06.01.2022, 11:18 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Цитата superwitprog ()
так что если по фен шую, нужно тоже ставить 100мкф на 400В.
нет 33-47мкф
Замена варистора указана в пункте В


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zarankevich Дата: Пятница, 19.07.2024, 13:47 | Сообщение # 5

Пользователи

zarankevich

Рядовой

  • Сообщений:15
  • Репутация:3±

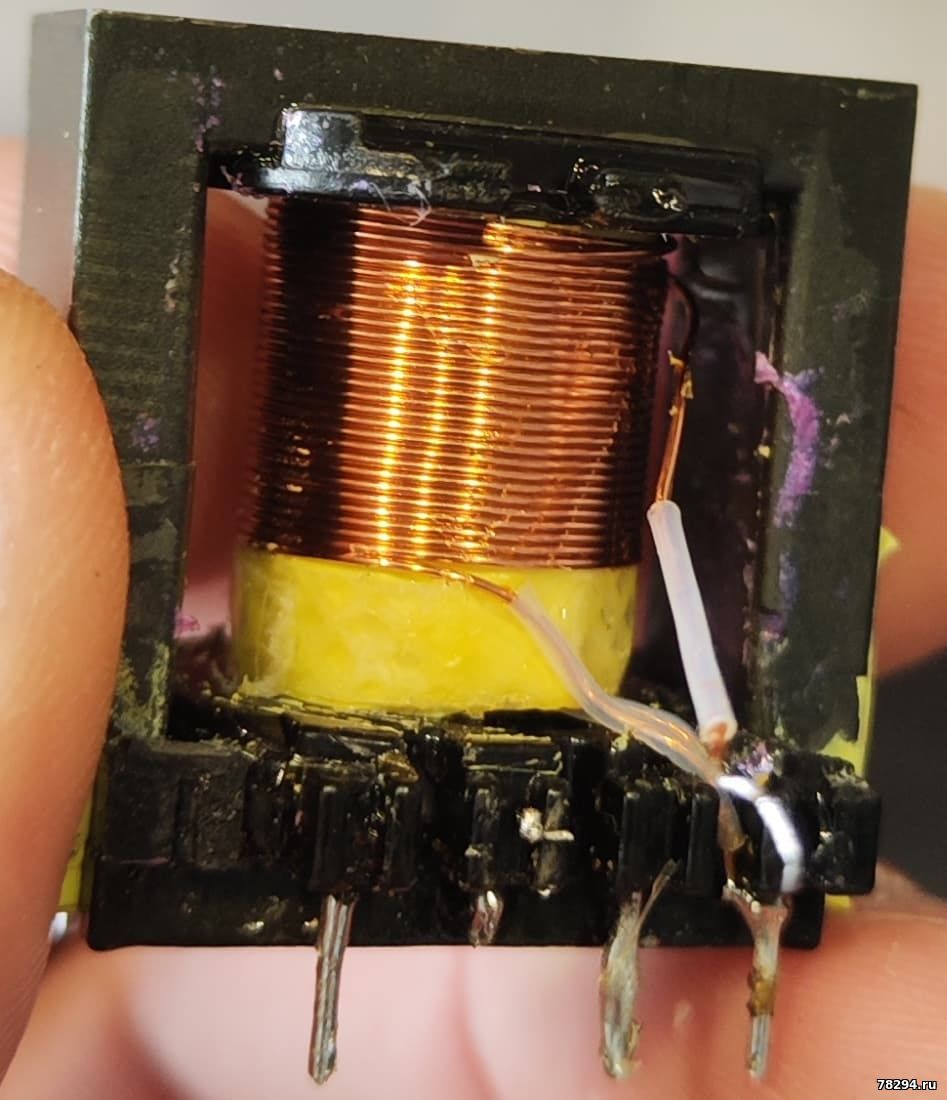

Сматываем все кроме экрана первичкиСамозапитка 7*0.2
Первичка до середины 19*2*0.2
Экран самозапитки
Две вторички
Первичка после середины 29*0.3
Мотаем все первички х2 почему, формула из первого изображения
Говорят можно намотать первичку под самозапиткой х3 и будет работать, не проверял.
Если не перемотать будет так :
https://youtube.com/shorts/-fhOCZ_Zdss
