Переделка зарядного RIDGID R86045 (140328001) на 220 вольт
Anat78 Дата: Вторник, 07.03.2017, 13:35 | Сообщение # 1

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 801
  • Репутация: 5
Anat78

Переделка RIDGID R86045 (140328001) на 220 вольт

Зарядное RIDGID R86045 (140328001) предназначено для зарядки батарей на 12 вольт от инструмента Риджид (RIDGID) и AEG.

Зарядное имеет мощность 35 ватт и служит для зарядки литиевых акб 12в током 2А

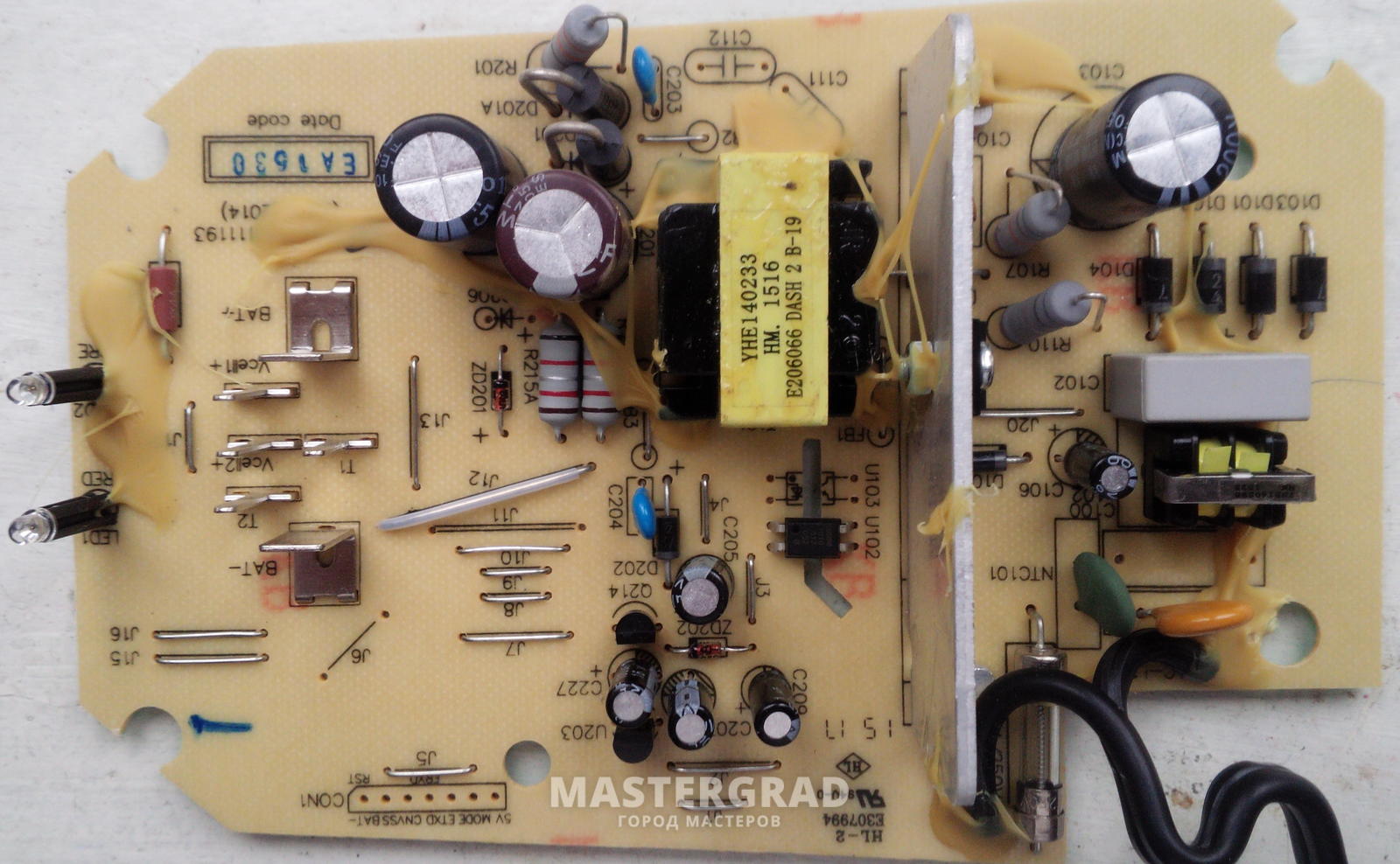

Схемотехника от AEG LL1230
варистор стоит TVR 10271, необходимо сразу заменить на варистор 270 Вольт больше 8 Дж, например 10D431K 275В (Varistor 10D431K 275V) например 14D431K













Переделка заключается в установке внутрь преобразователя 220-110 вольт на мощность 35 ватт и замене сетевой вилки.
Преобразователь можно купить здесь: http://serov1.ucoz.net/forum/16-31-1

Если просто заменить электролит на 400 вольт и варистор то при включении зарядного в сеть, один, два или три раза (пробовал несколько раз, каждый раз по разному) моргает зелёный и загорается непрерывно.
При включении полуразряженного трёхамперника AEG, два красных моргания, пять зелёных морганий, "зависание" зелёного на пару секунд (в это время слышен незначительный шум), два красных моргания и всё повторяется.
При включении полутора-амперного RIDGID (почти полностью заряжен), одно красное моргание, семь зелёных морганий, "зависание" зелёного на пару секунд (в это время слышен незначительный шум), два красных моргания и всё повторяется.
При включении почти полностью заряженных трёх- и шести-амперников AEG, одно красное моргание, три зелёных моргания, "зависание" зелёного на пару секунд (в это время слышен незначительный шум), два красных моргания и всё повторяется.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
Прикрепления: 6842968.jpg(123.1 Kb) · 7030899.jpg(249.1 Kb) · 0264910.jpg(207.6 Kb) · 2029742.jpg(131.9 Kb) · 8195464.jpg(274.7 Kb) · 3832255.jpg(169.1 Kb) · 6385343.jpg(26.8 Kb) · 8659826.jpg(27.6 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Среда, 05.12.2018, 08:02 | Сообщение # 2

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 801
  • Репутация: 5
Anat78

Еще фото:





Прикрепления: 0312531.jpg(159.2 Kb) · 7987916.jpg(157.5 Kb) · 1920262.jpg(175.0 Kb)
