Зарядное устройство AEG AL 1218 (4932 3525 28) схема
Anat78 Дата: Четверг, 04.10.2018, 14:04 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3682
  • Репутация:18±
Anat78

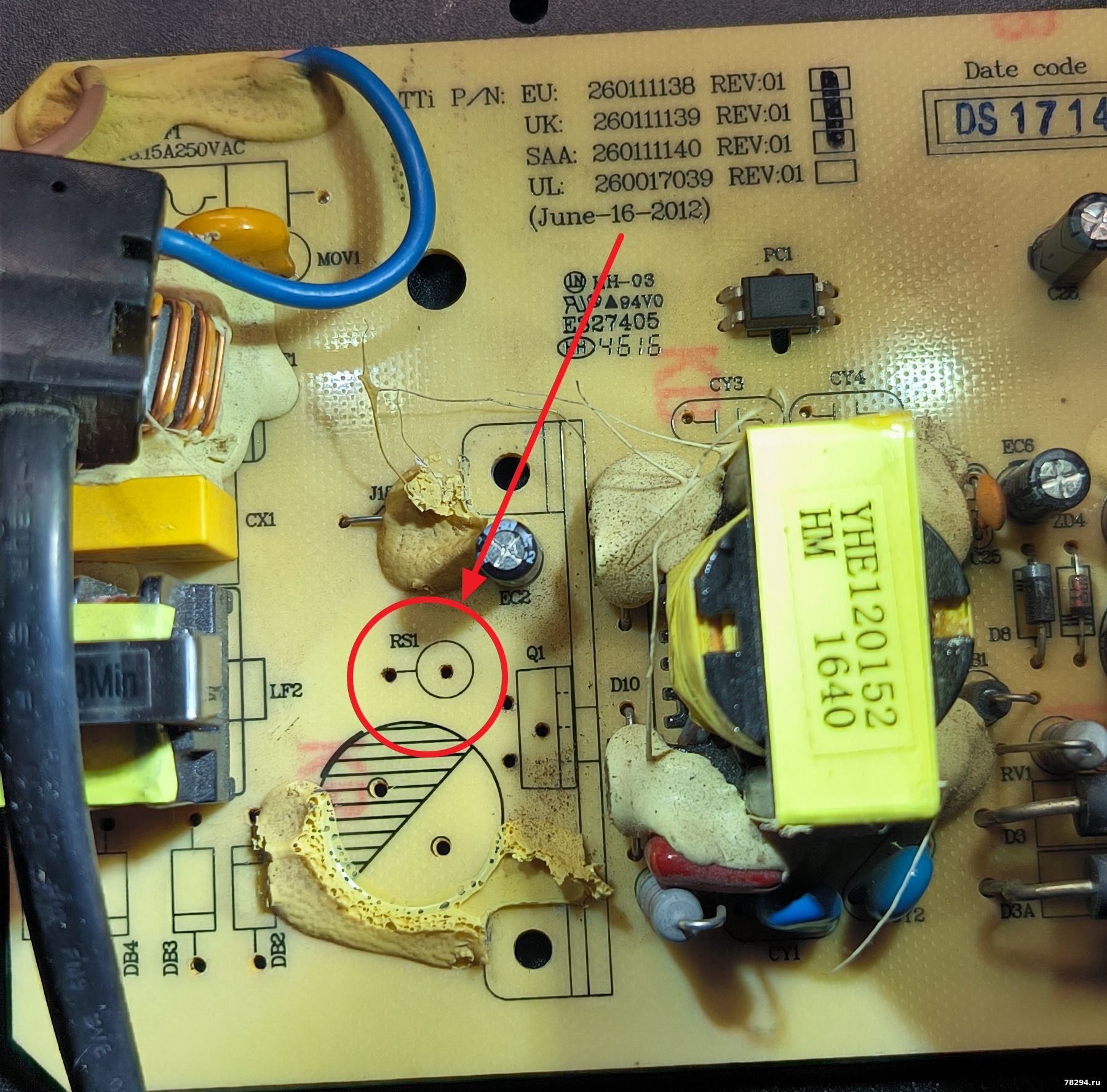

Зарядное устройство AEG AL 1218 схема (4932 3525 28) и AEG AL 1218 12-18 V NiCD NiMH Li-lon (4000 4190 91)
aeg al1218 ремонт
aeg al1218g ремонт

Технология 12-18 В, NiCd/ NiMh/ Li-ion
Время заряда 60 мин
Ток заряда акб - 1,8А

Инструкция https://www.manualslib.com/products/Aeg-Al-1218-4189350.html







Доступно только для пользователей

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 13.03.2020, 22:05 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3682
  • Репутация:18±
Anat78

AEG al1218g схема

Шим стоит OB2263MP
https://static.chipdip.ru/lib/046/DOC003046674.pdf

Схема:

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
9249210 Дата: Четверг, 10.09.2020, 04:49 | Сообщение # 3

Пользователи

9249210

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Шим стоит OB2263MP


День добрый. Подобная ситуация. Не подскажите, какое напряжение приходит у вас на ШИМ? У меня без него(выпаял) приходит на vdd 70 V. А в документах питание указано 30 максимум. Остальные детали у меня вроде целы и не сгорели. Куда копать не знаю (

в запаяном варианте 10-12 В. Напряжение скачет, по плата так и не завелась
Anat78 Дата: Четверг, 10.09.2020, 18:43 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:3682
  • Репутация:18±
Anat78

значит просто заменить

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
9249210 Дата: Четверг, 10.09.2020, 19:04 | Сообщение # 5

Пользователи

9249210

Рядовой

  • Сообщений:3
  • Репутация:0±

А номинал R3 не подскажите?
9249210 Дата: Четверг, 10.09.2020, 21:38 | Сообщение # 6

Пользователи

9249210

Рядовой

  • Сообщений:3
  • Репутация:0±

Anat78, схема не от ЗУ AEG. Это типовая схема от ШИМ контроллера. Я вас прошу номинал R3 именно на плате ЗУ, ибо мой резистор в щепки. Разобрал только первые 2 цифры (22...)
Anat78 Дата: Пятница, 11.09.2020, 09:28 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:3682
  • Репутация:18±
Anat78

резистор паять как указано в типовой схема все верно

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Космич Дата: Воскресенье, 06.12.2020, 20:55 | Сообщение # 8

Пользователи

Космич

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый вечер , интересует стабилитрон zd1 в цепи обратной связи, точнее его напряжение
Anat78 Дата: Воскресенье, 06.12.2020, 21:02 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:3682
  • Репутация:18±
Anat78

25в

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
