Переделка зарядного Porter-Cable PCC699L на 220В
Anat78 Дата: Четверг, 14.12.2017, 08:53 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

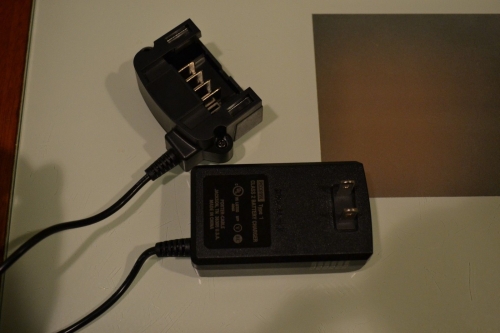

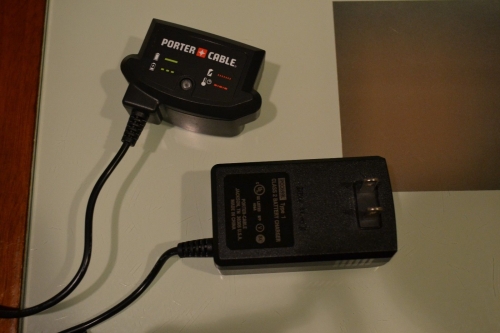

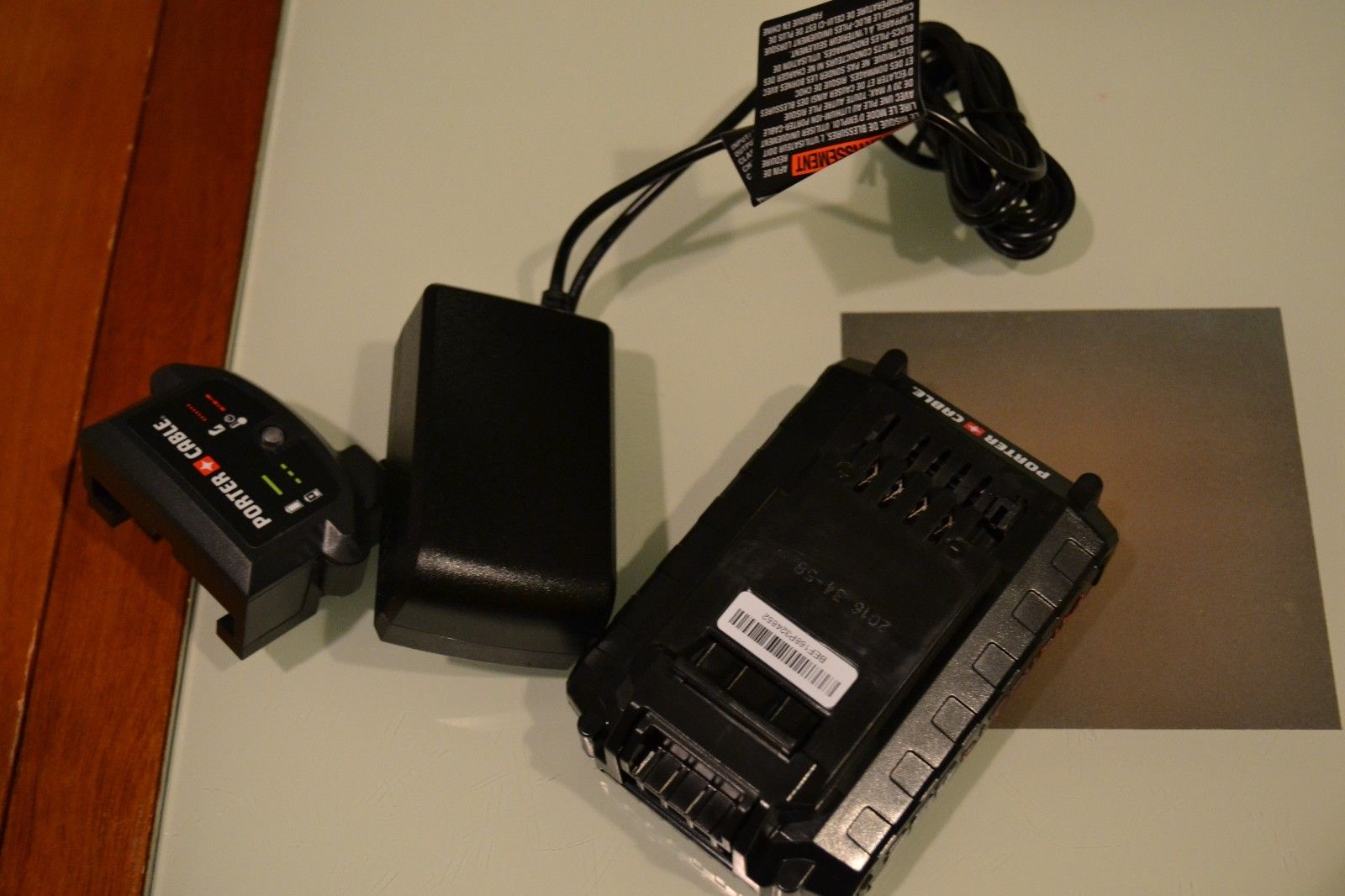

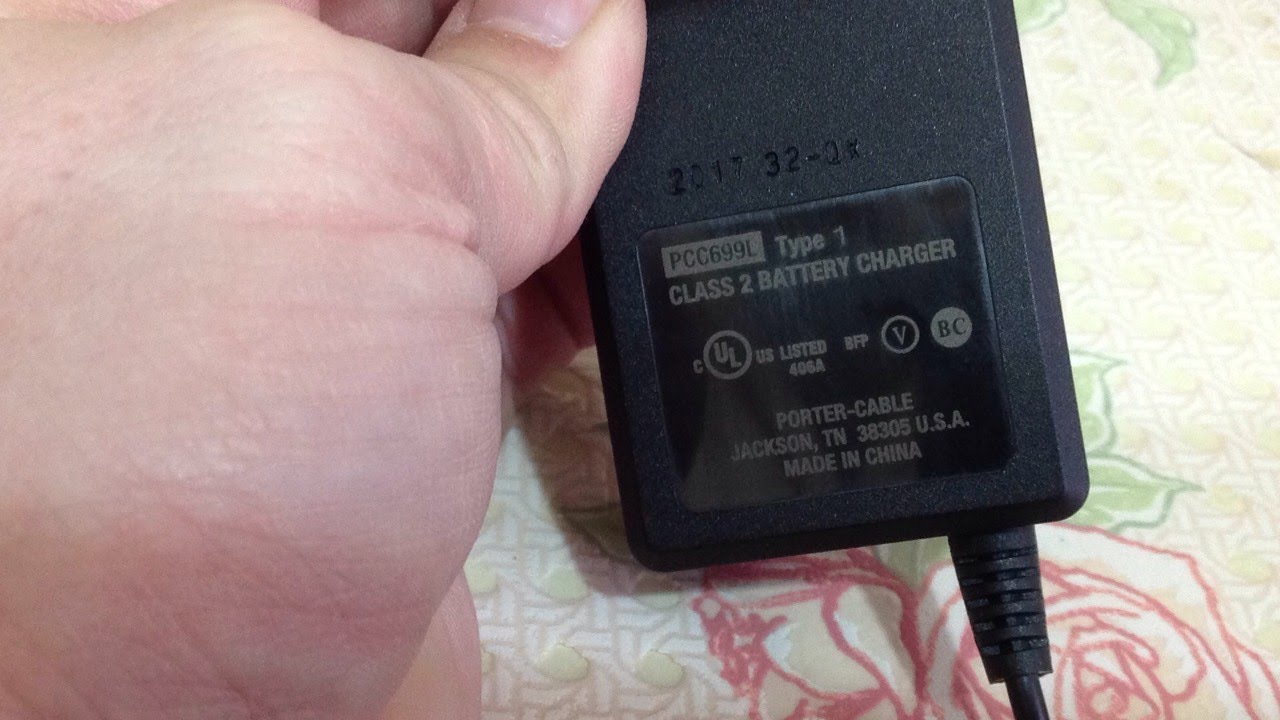

Переделка зарядного устройства Porter-Cable PCC699L на 220 вольт.

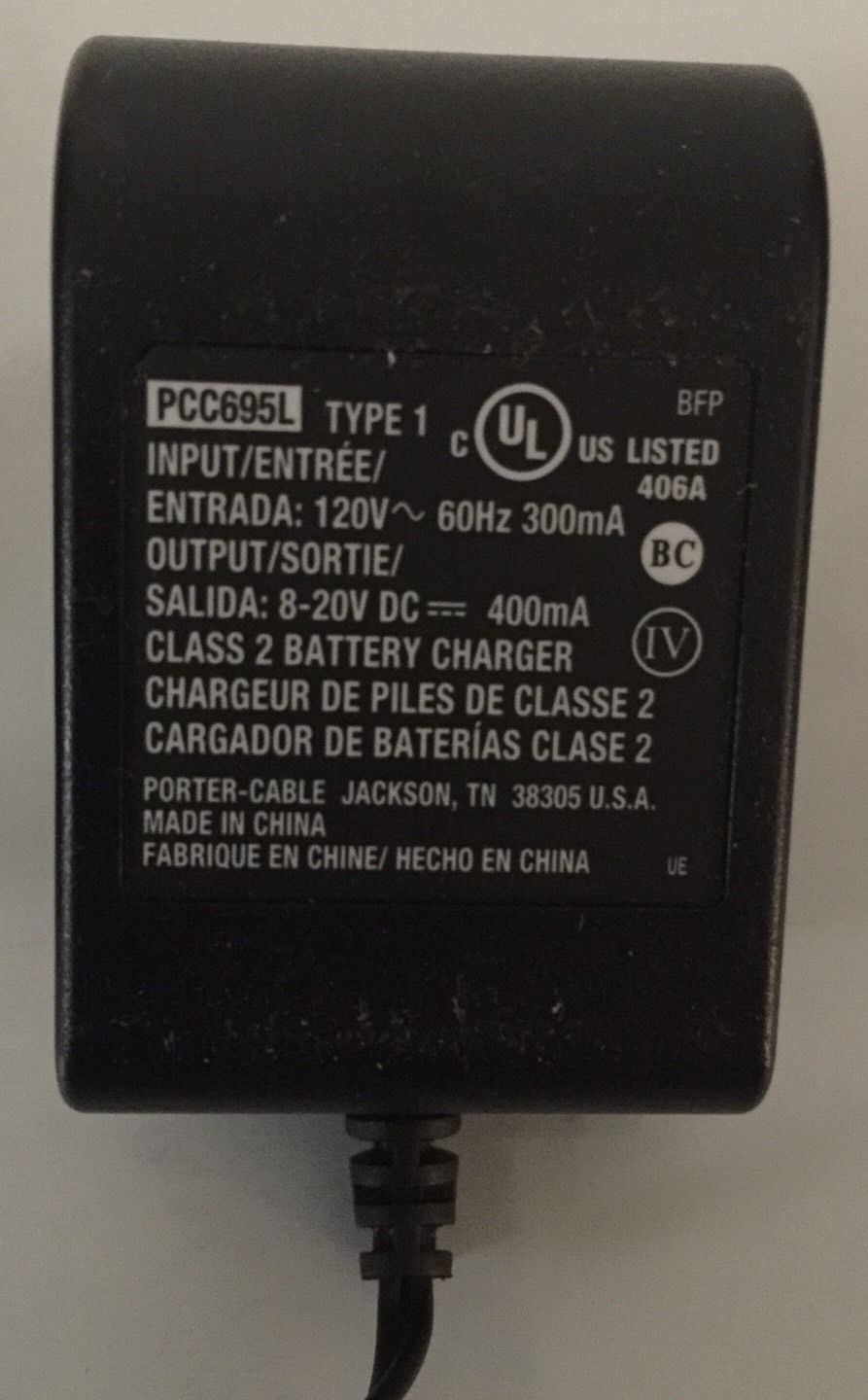

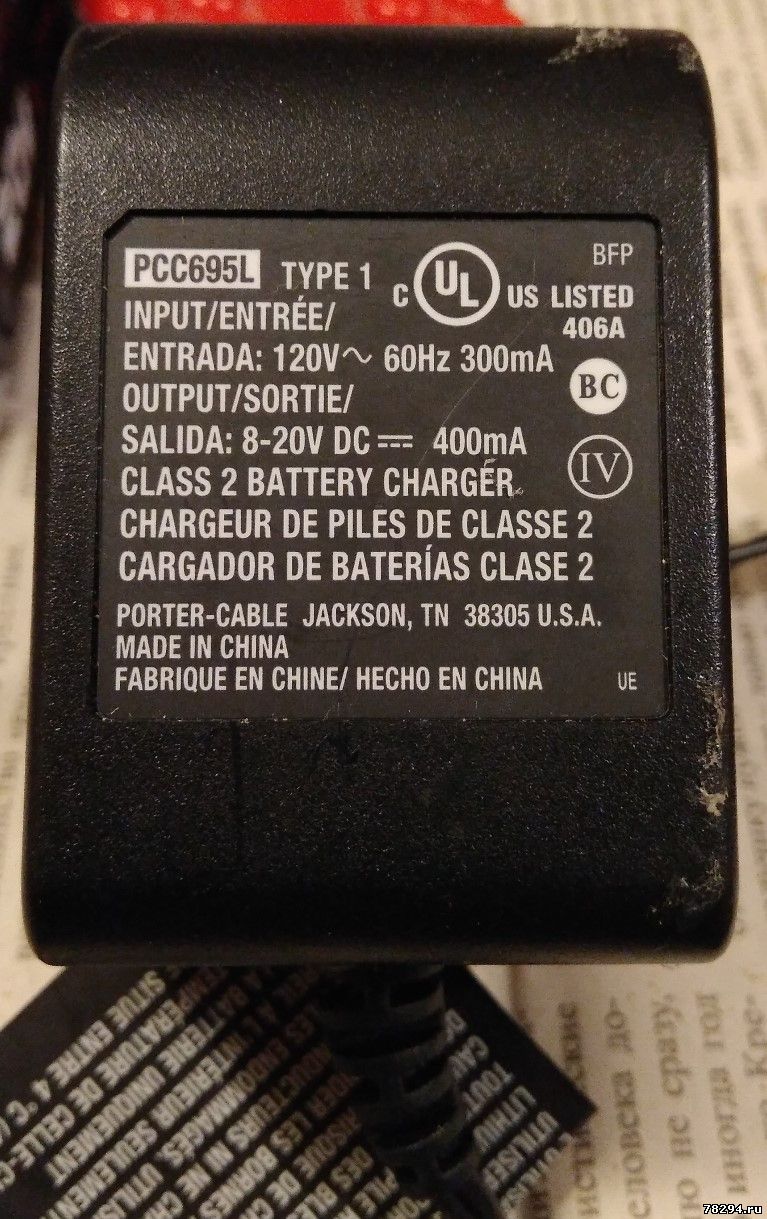

Зарядное имеет ток заряда всего 400мА





Доступно только для пользователей

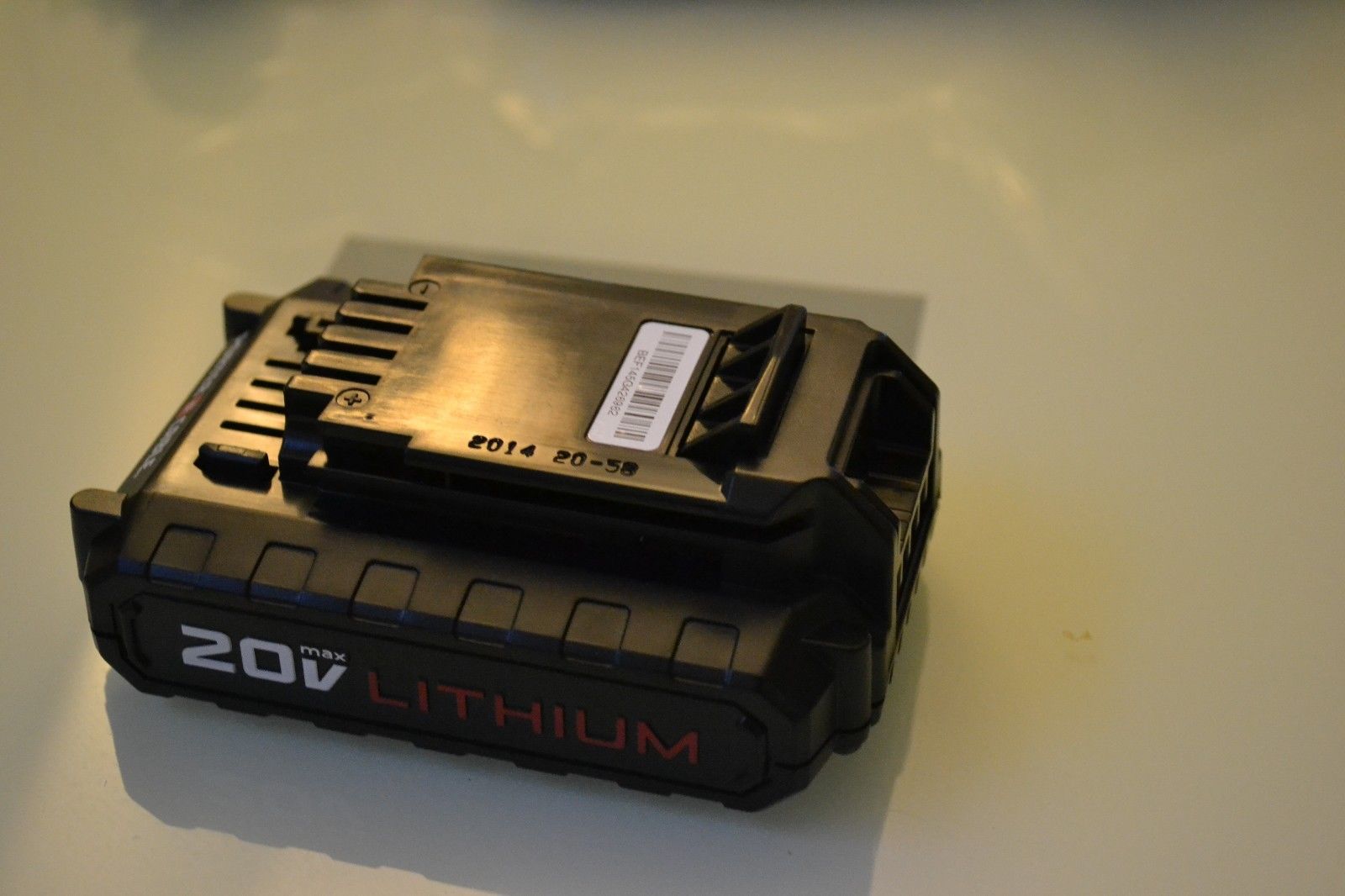

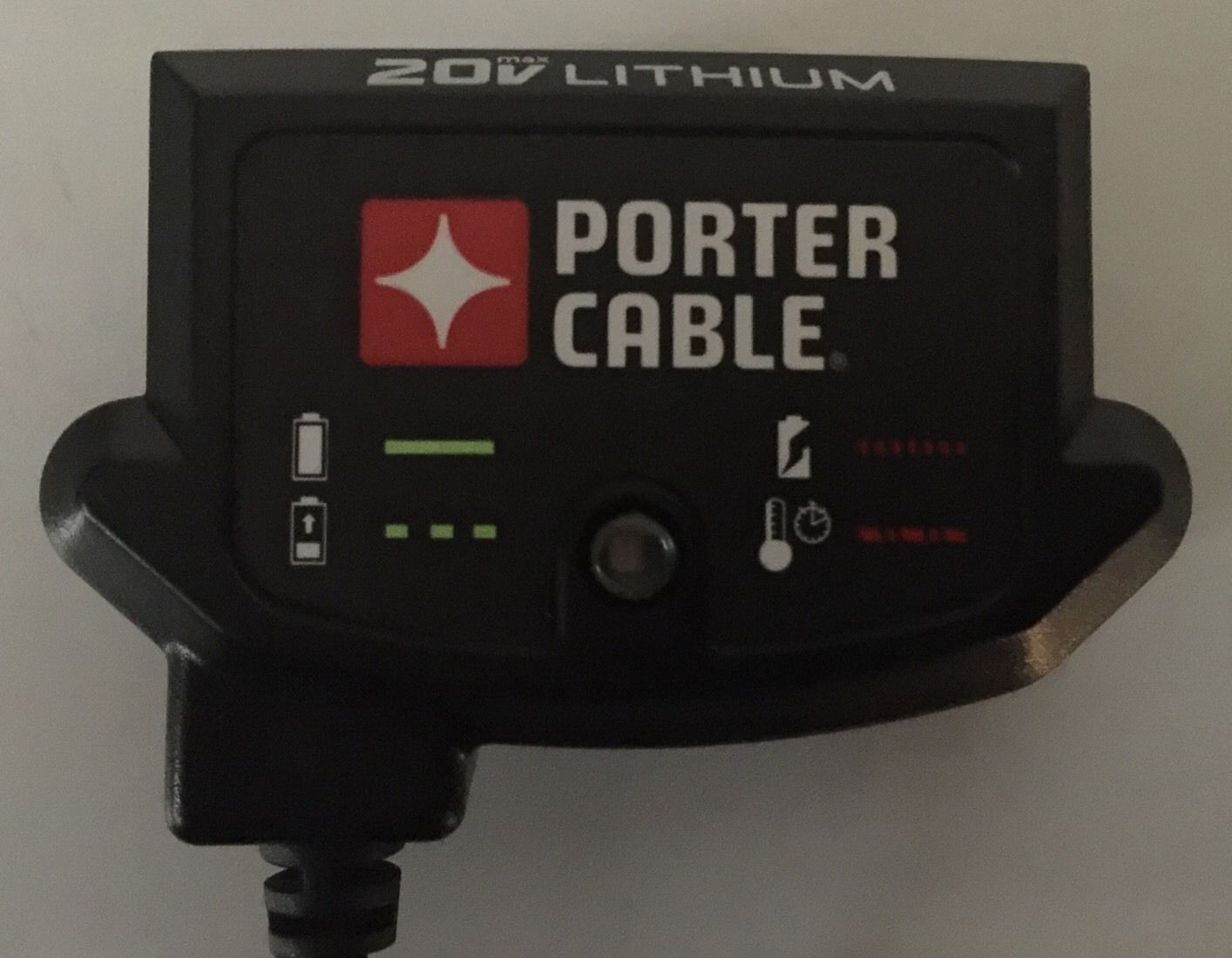

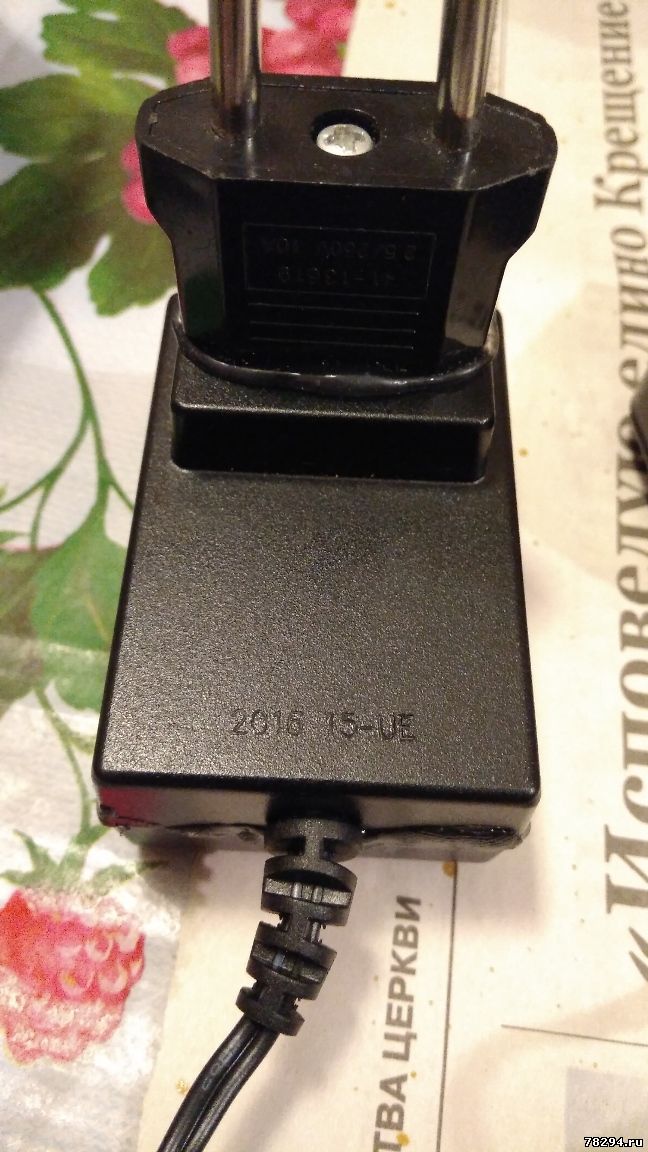

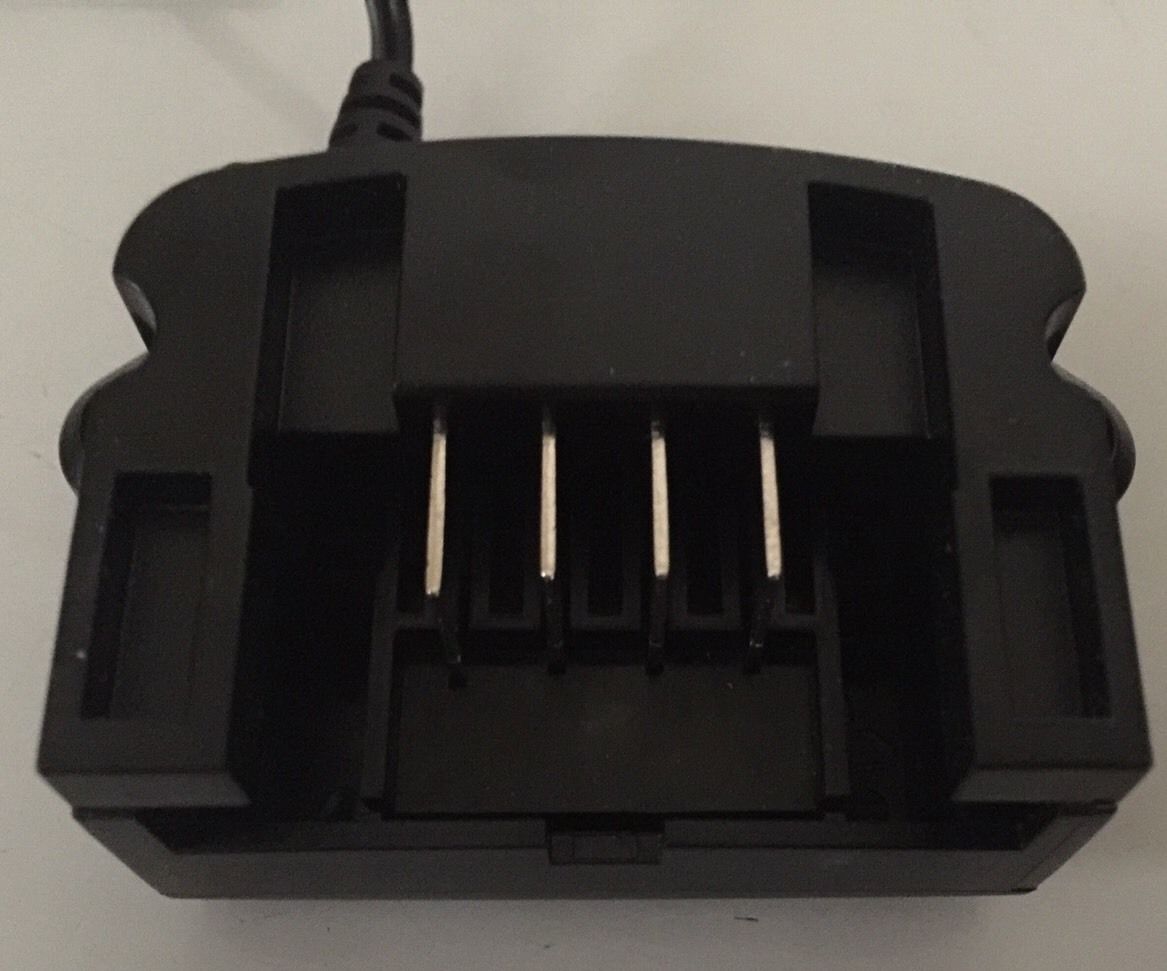

Еще фото:















По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 600р.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 15.12.2017, 05:31 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

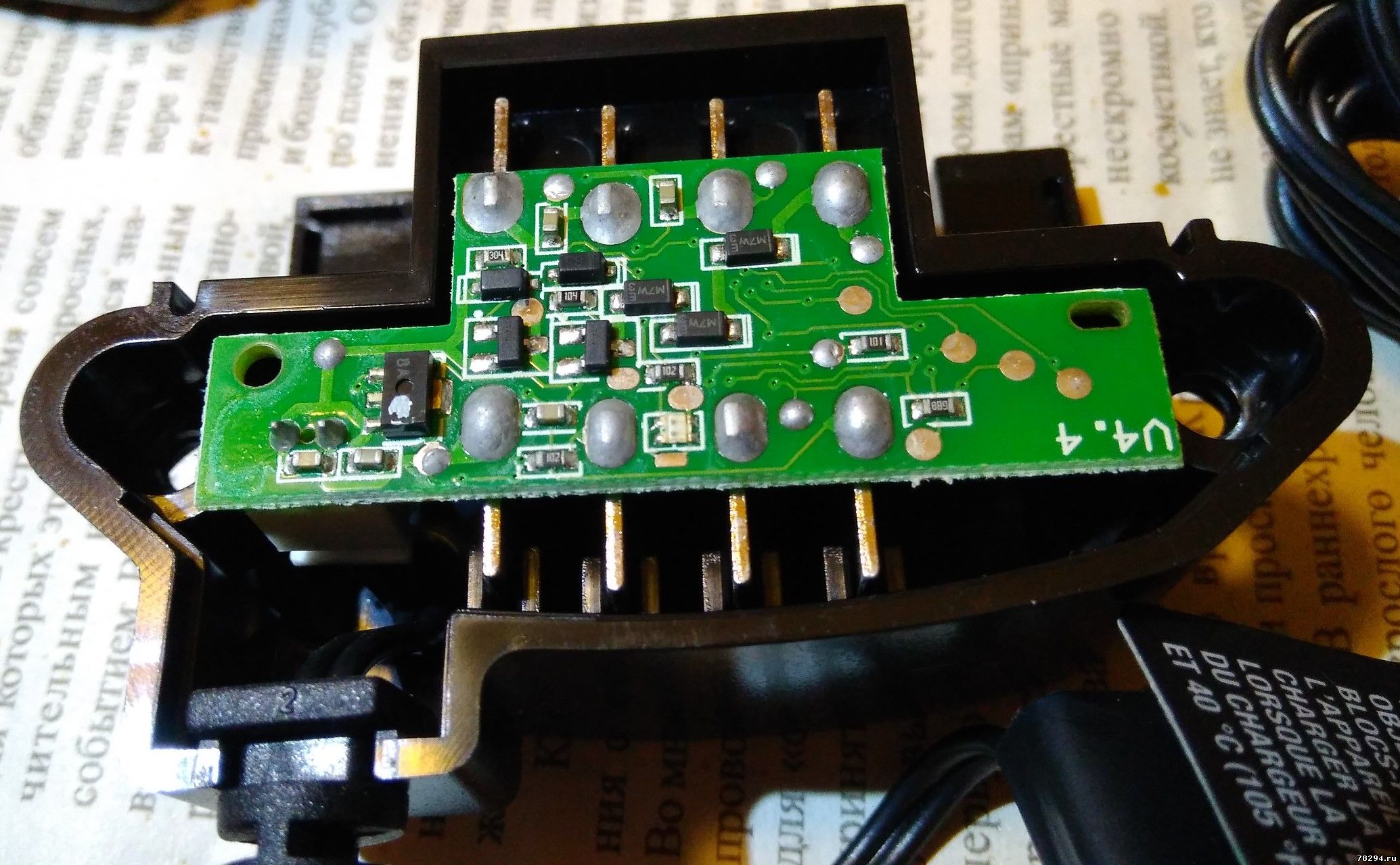

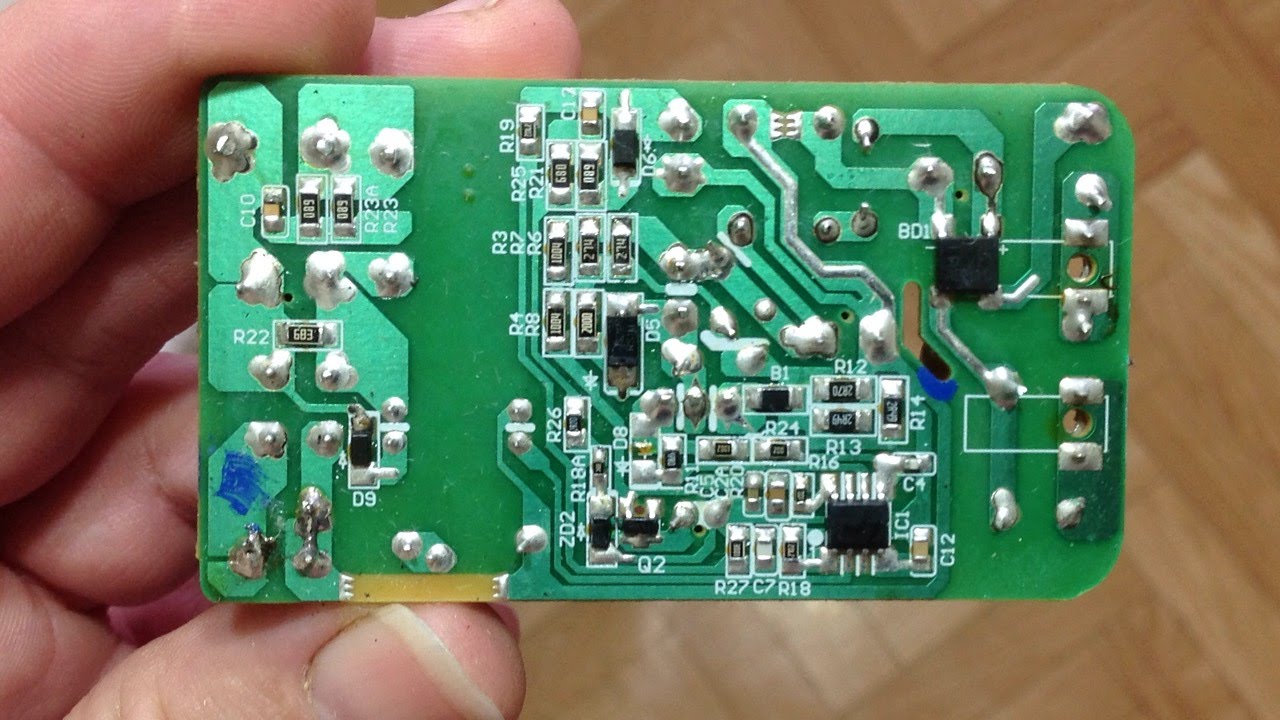

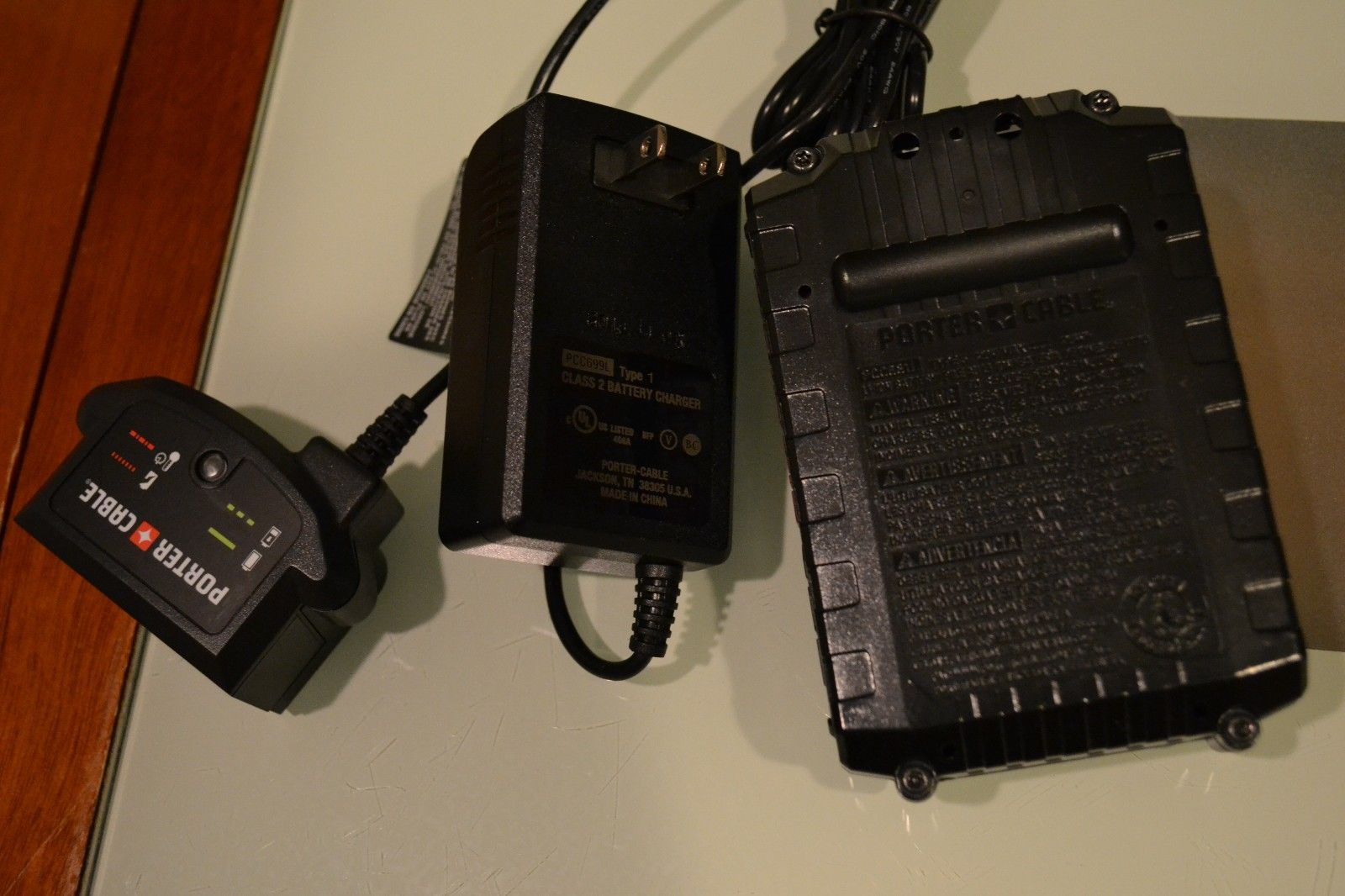

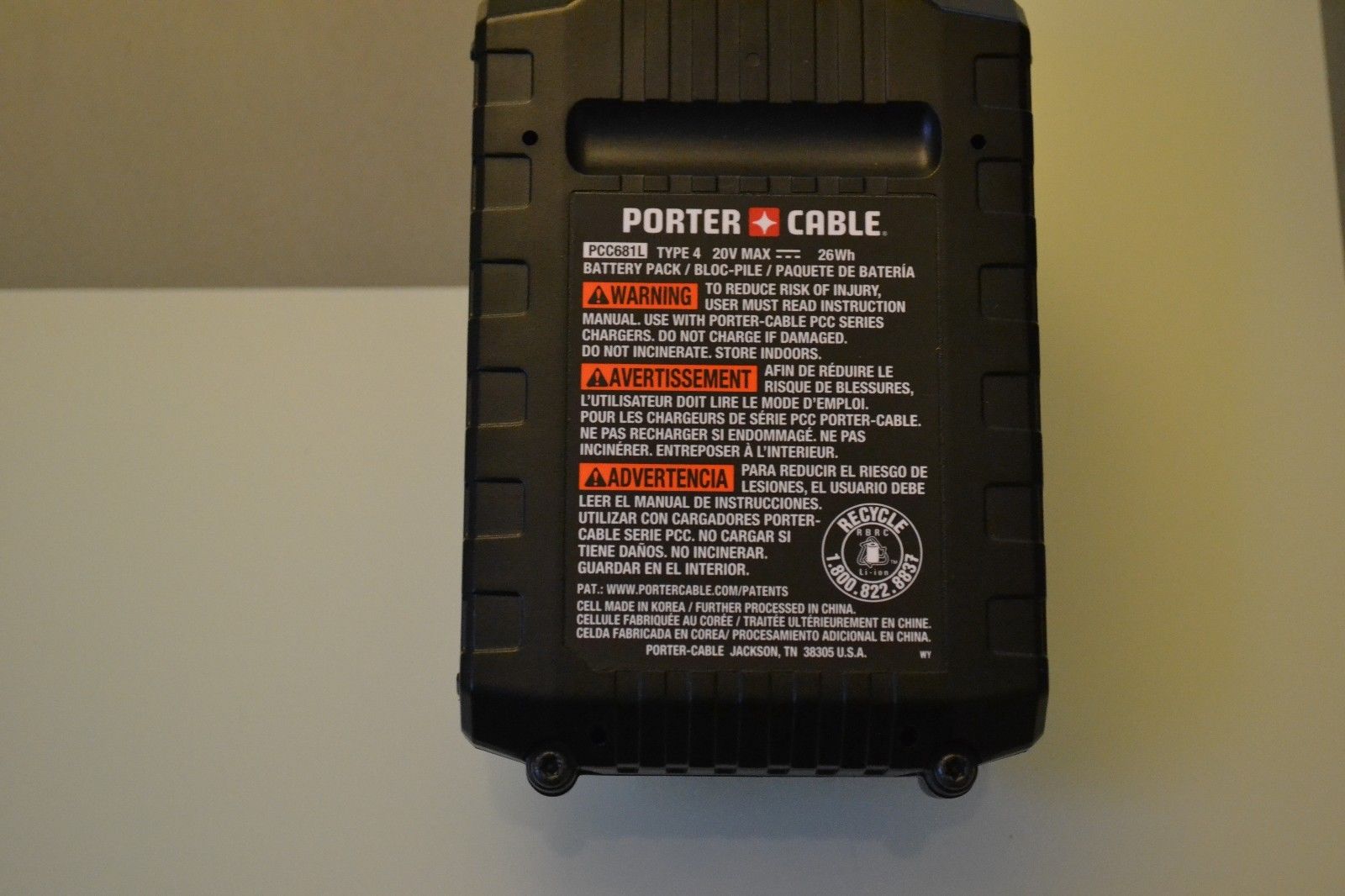

еще фото







стабилизатор 8A SOT-89 HA178L02UA Renesas Стабилизатор напряжения на 2,5Вольта


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 19.12.2017, 15:12 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

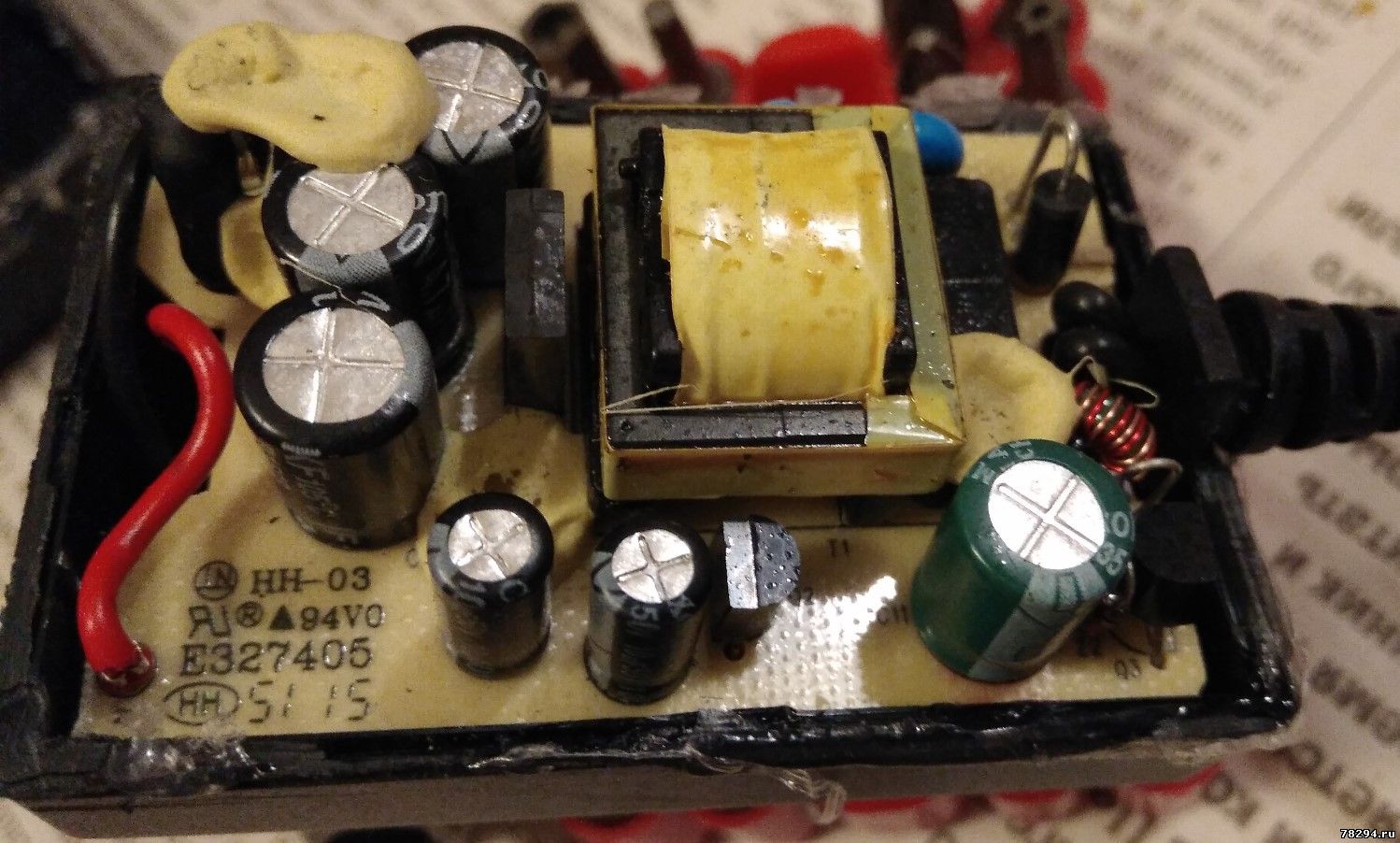

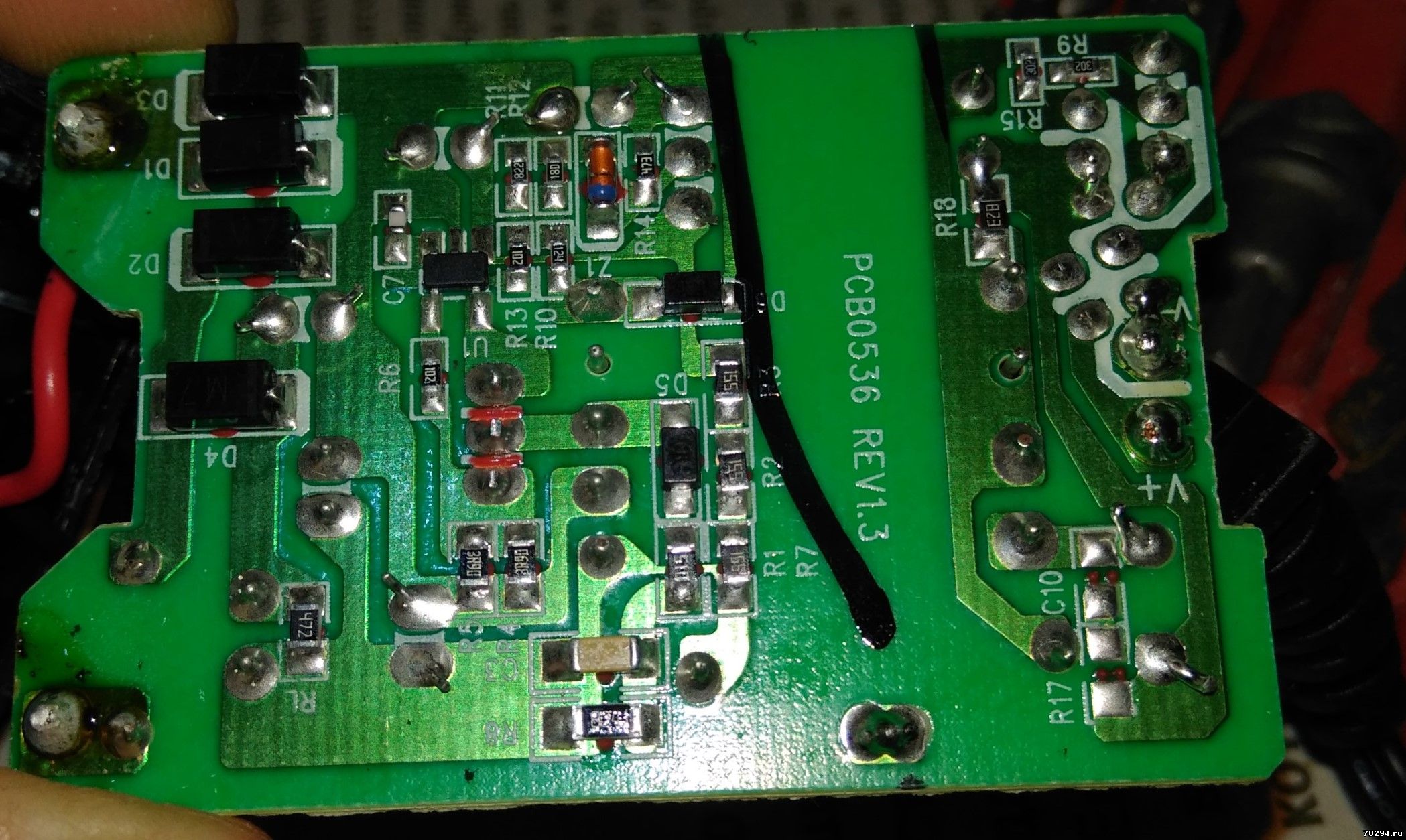

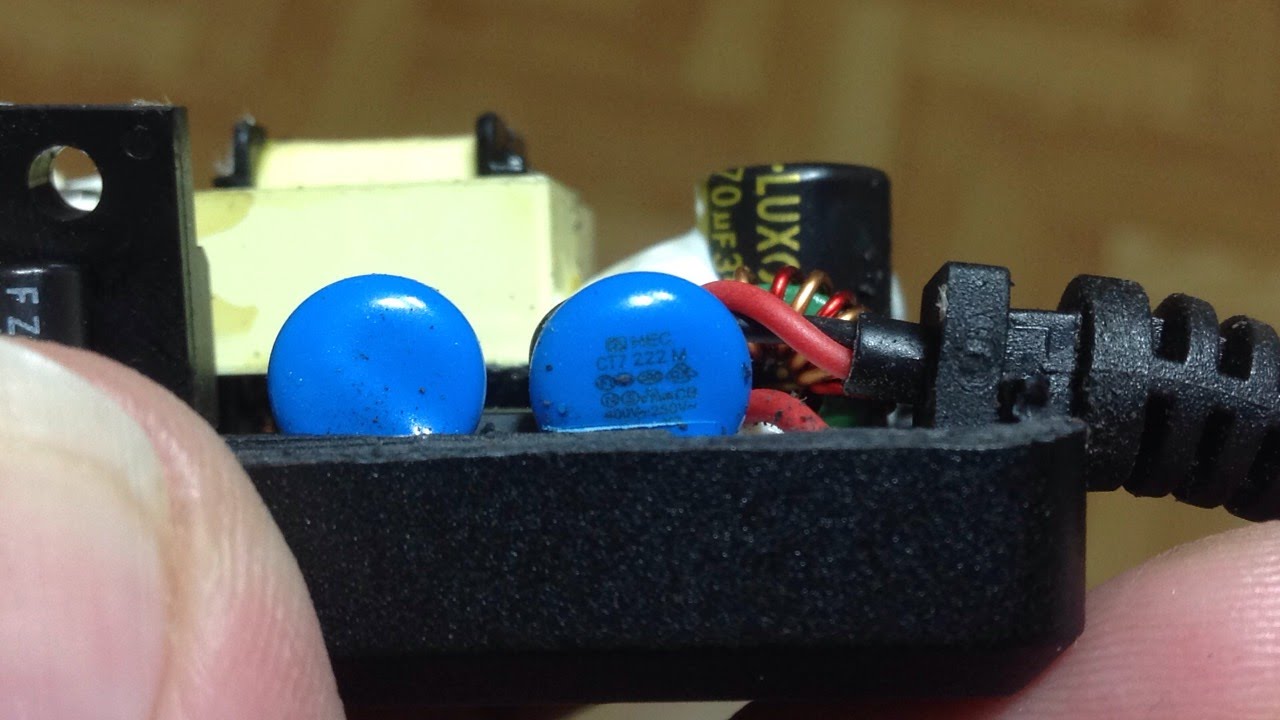

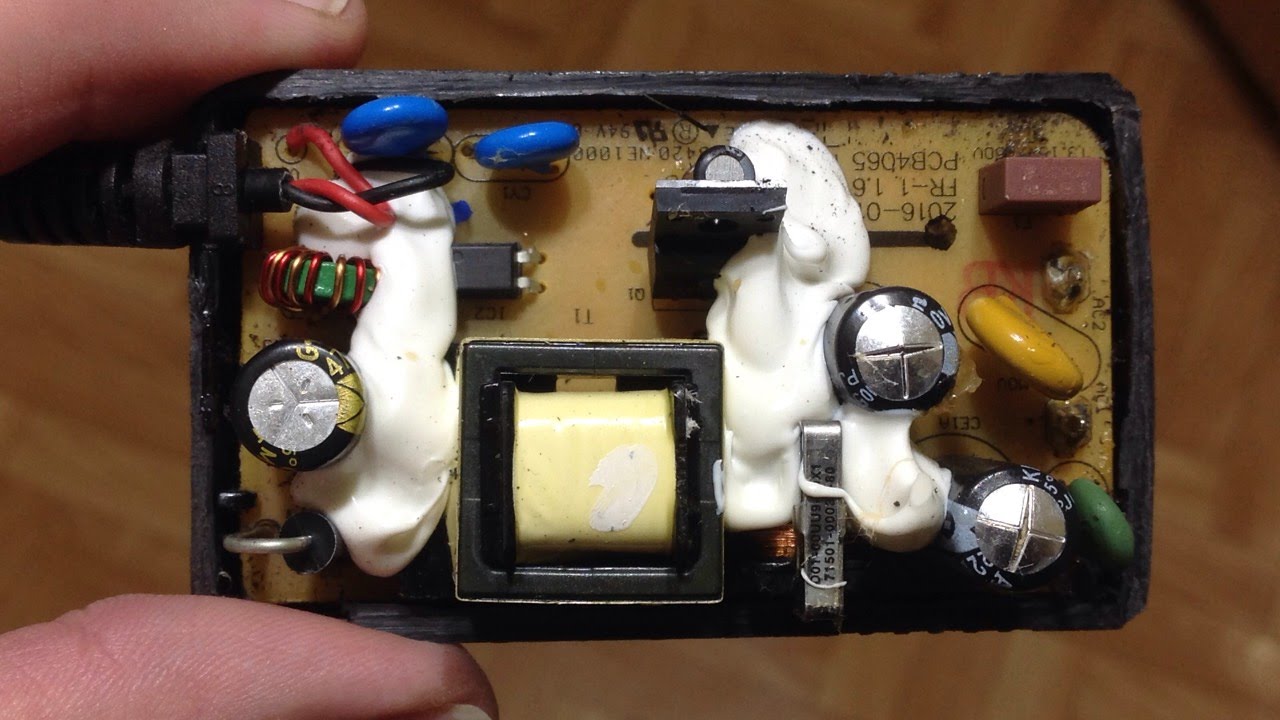

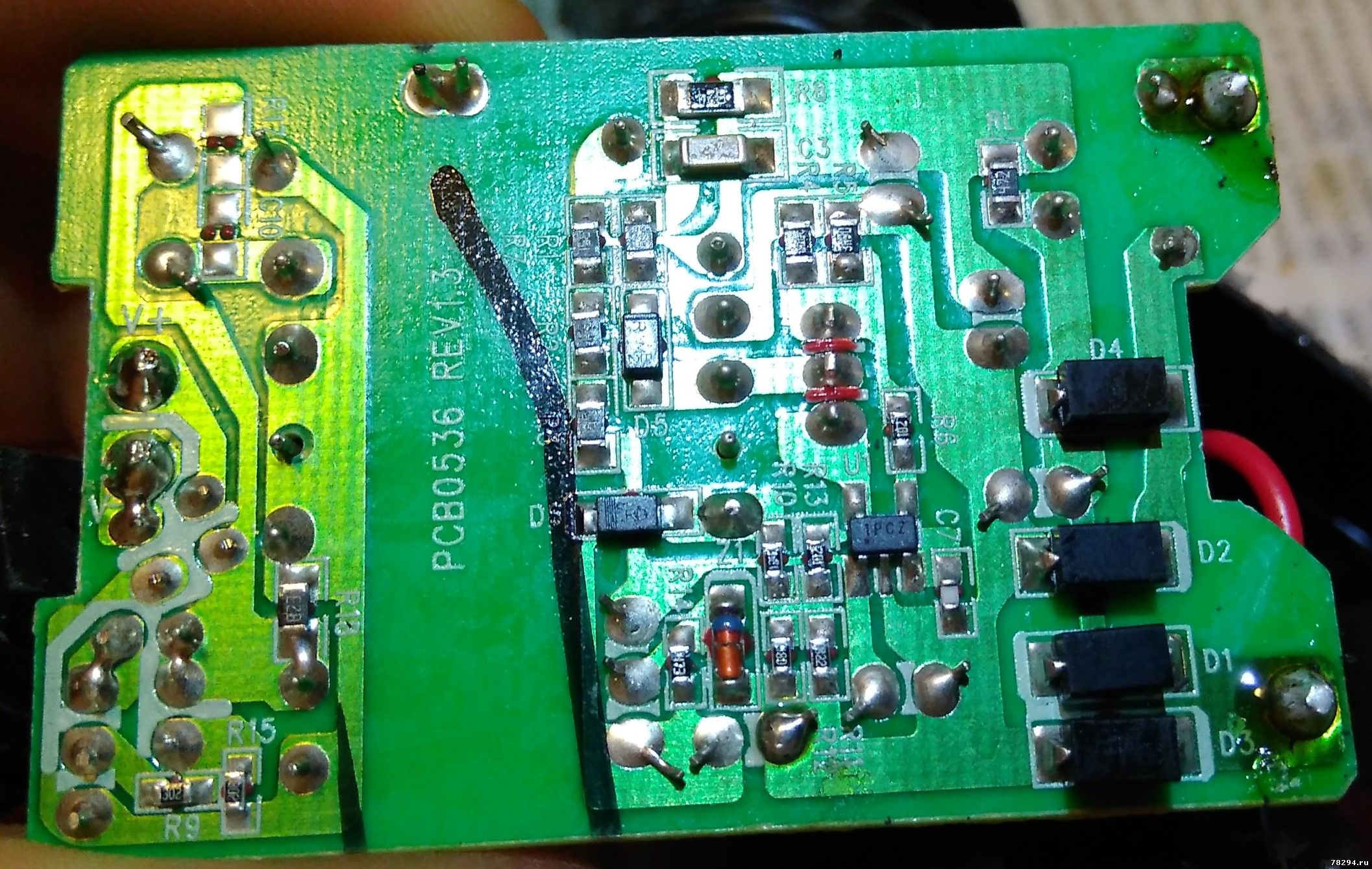

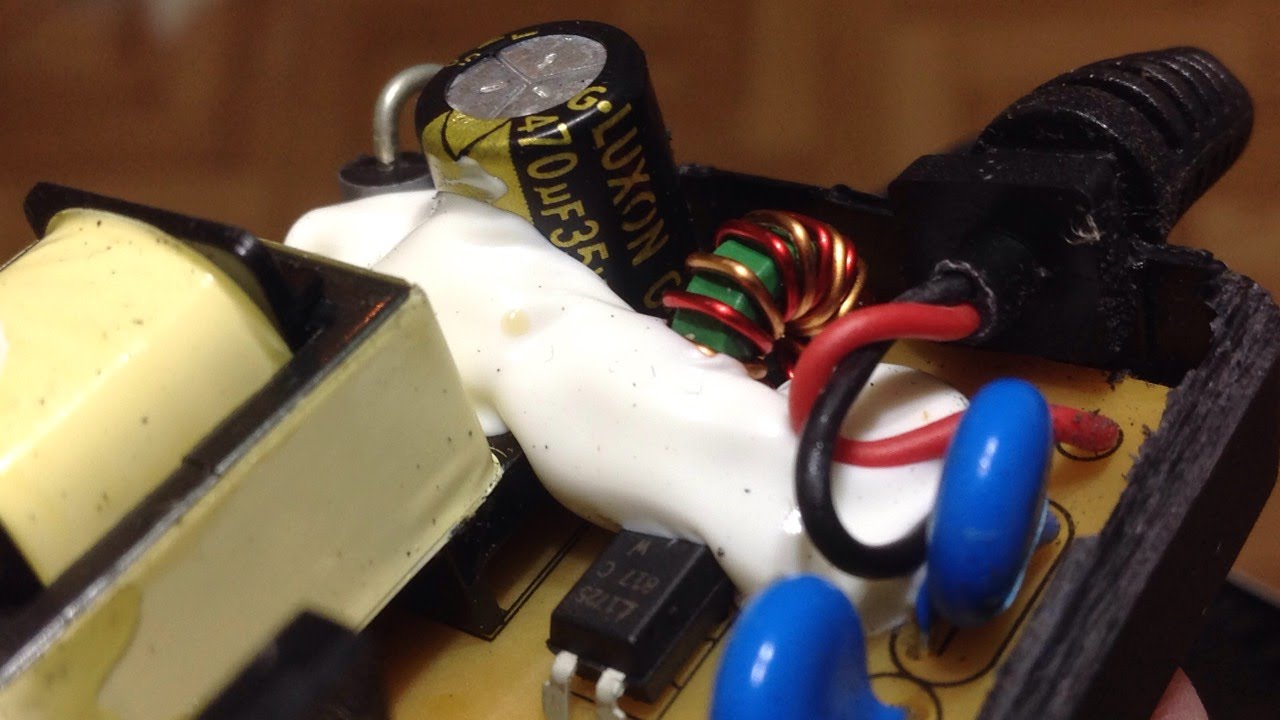

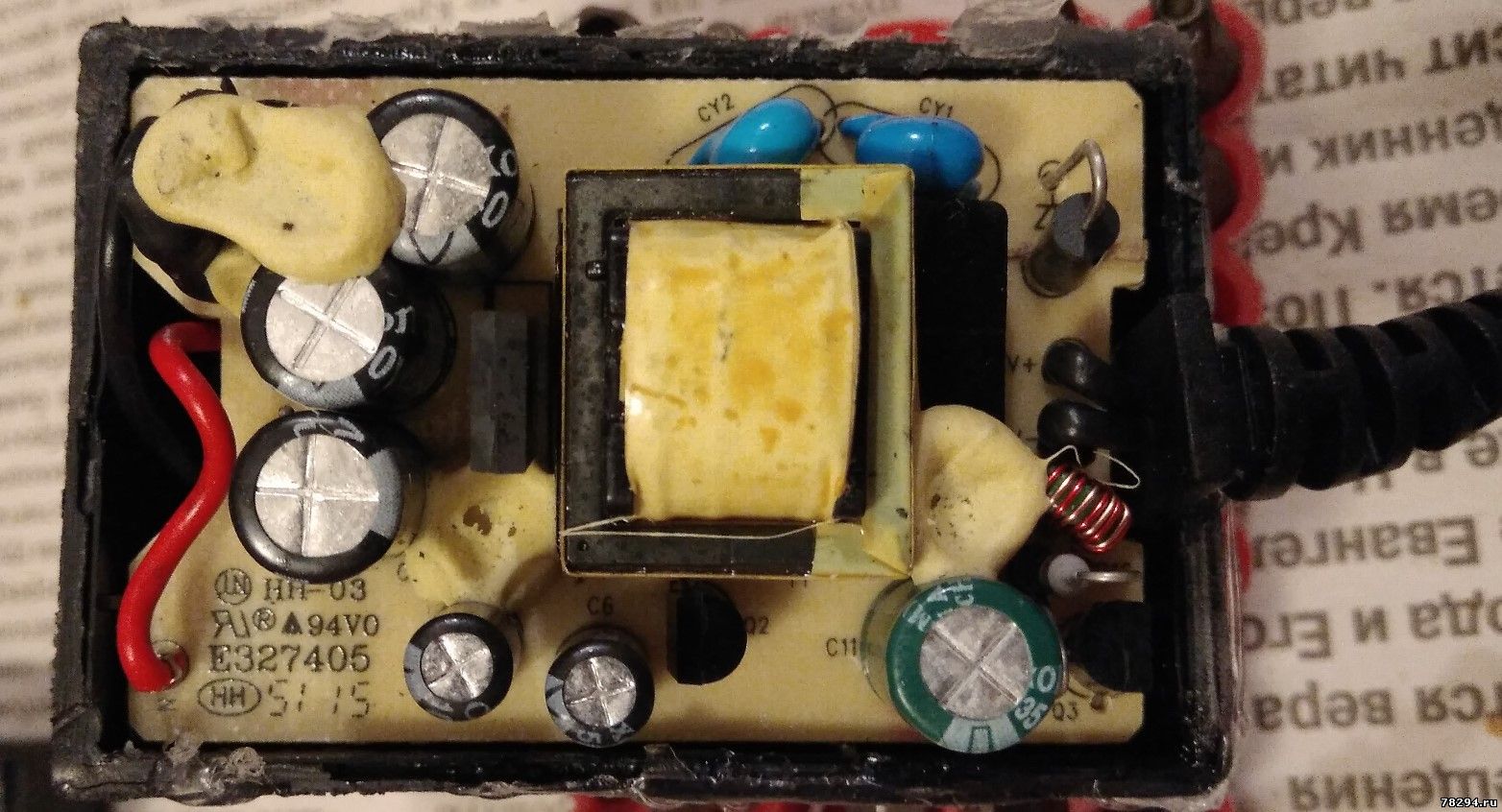

Плата внутри блока питания:











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Семик Дата: Среда, 10.01.2018, 00:04 | Сообщение # 4

Пользователи

Семик

Рядовой

  • Сообщений:1
  • Репутация:0±

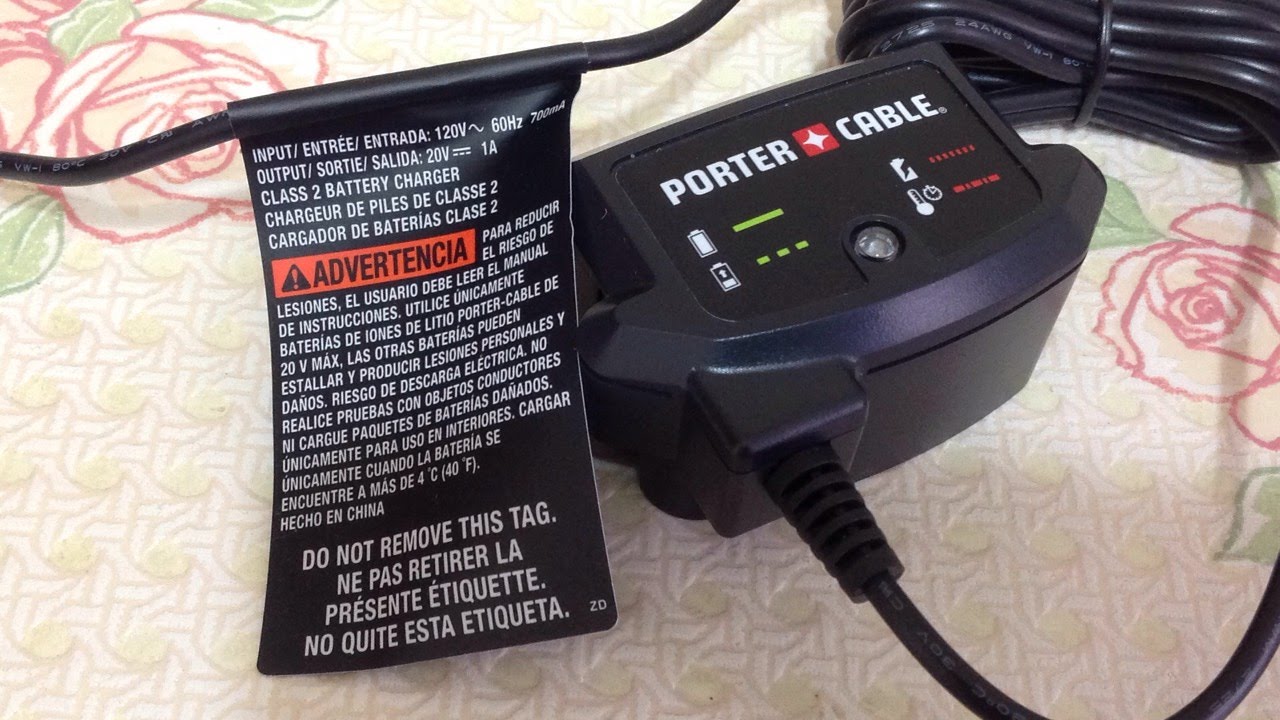

Здравствуйте! Имеется данное зарядное устройство на 110 вольт. Ток заряда 1 ампер. Не вскрывая блок, откусил провода и подключил к внешнему источнику питания, задав следующие параметры: ток заряда 1 ампер, 20 вольт. Заряд пошёл, лампочка мигает. Возник вопрос: можно ли увеличить ток заряда, не повредив плату в заводской зарядке?( та часть, которая с индикацией). И если можно, то на сколько? Заранее, спасибо!
Anat78 Дата: Среда, 10.01.2018, 12:43 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Семик, Здравствуйте, напряжение надо было поставить на блоке 21 вольт, а то не полностью зарядится батарея, а вот ток максимум можно установить для этого адаптера 1,5А дальше уже будет сильно греться и сгорит

Зачем только откусывали блок питания если он и от 220 вольт прекрасно работает?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 04.04.2018, 14:54 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

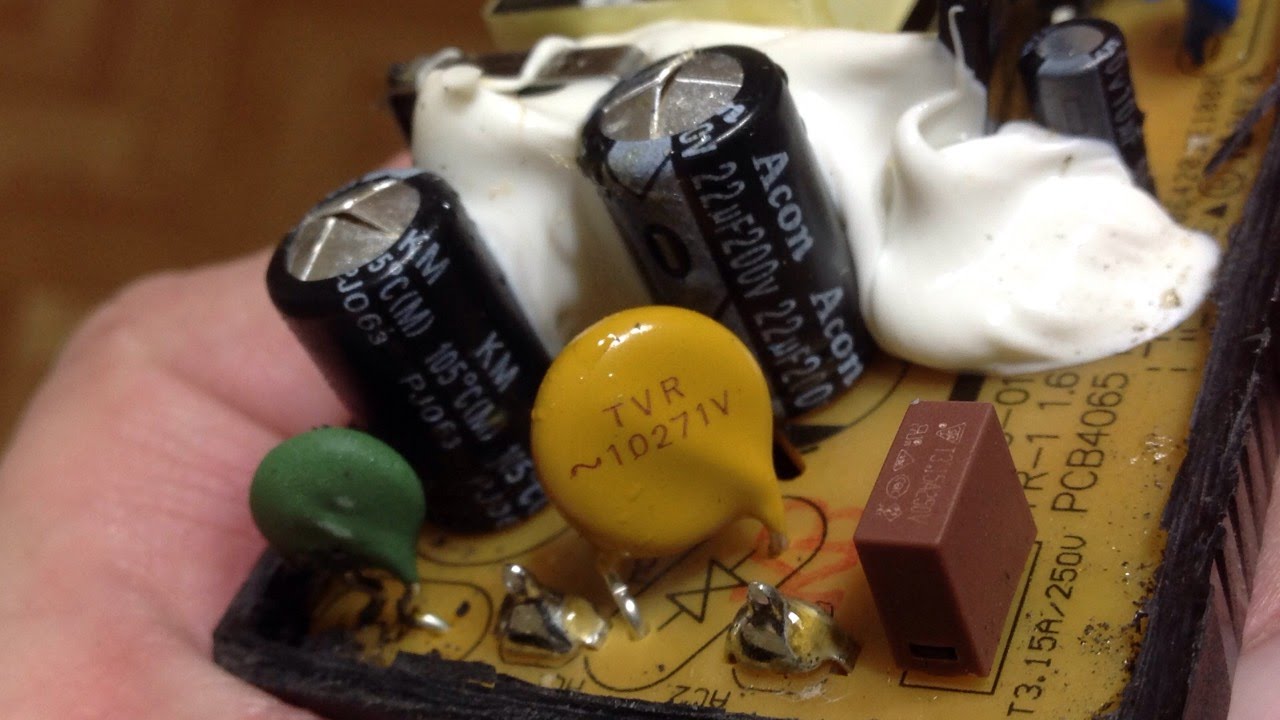

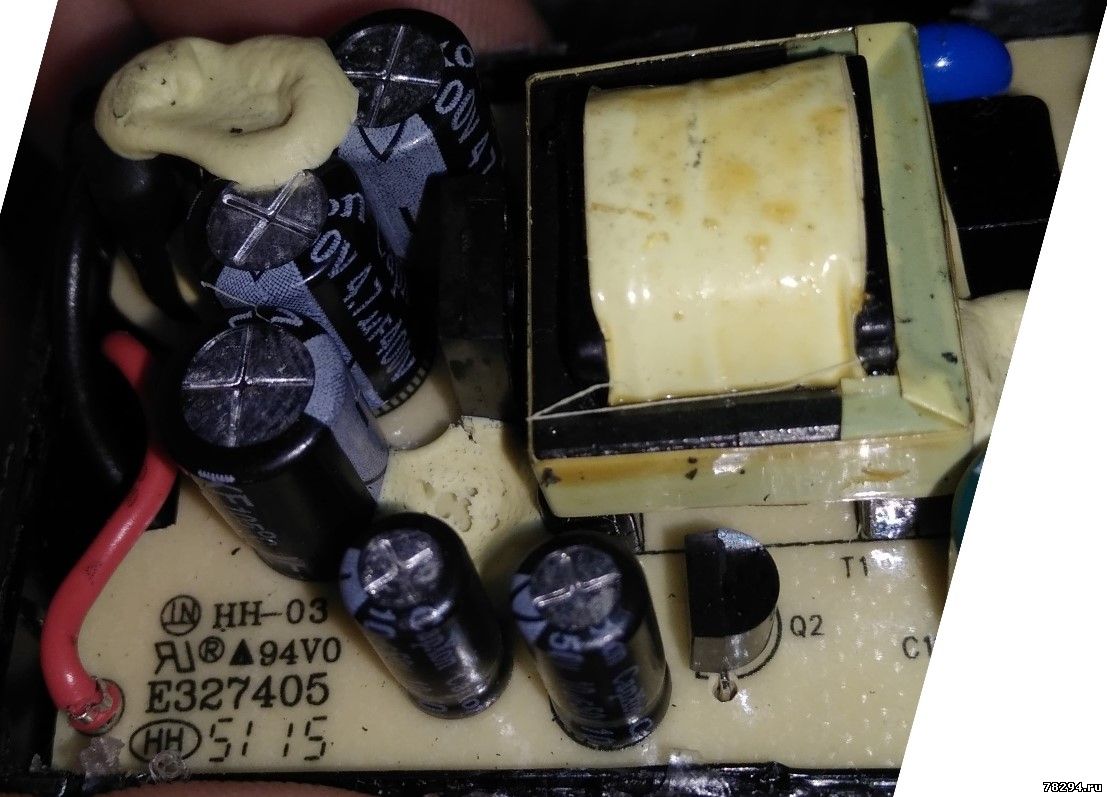

Так же все еще попадаются старые модели зарядок у которых на корпусе написано что так же рассчитаны на 120 вольт (но начинка внутри точно рассчитана только на 120 вольт) и при первом же включении в 220в они взрываются:

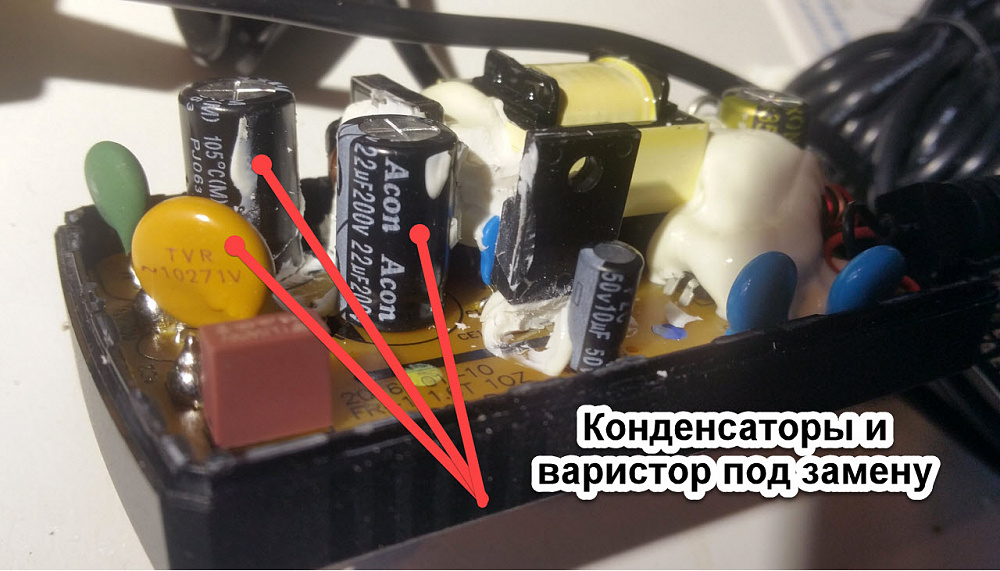

Для переделки таких зарядных надо выпаять оба электролита на 200в и вместо них поставить 1 конденсатор 10мкФ 450 вольт (поставить можно на любом месте из 2 старых ) и заменить также варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Naviboris Дата: Четверг, 22.10.2020, 23:39 | Сообщение # 7

Пользователи

Naviboris

Рядовой

  • Сообщений:1
  • Репутация:0±

Здрастуйте. Розкаловал блок питания и рубанул стабилитрон z2. Помогите опознать пожалуйста.
Anat78 Дата: Пятница, 23.10.2020, 00:04 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

zd2 - 18вольт
