Аккумуляторные шуруповерты
Anat78 Дата: Пятница, 22.11.2019, 14:27 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2427
  • Репутация:12±
Anat78

Аккумуляторные шуруповерты

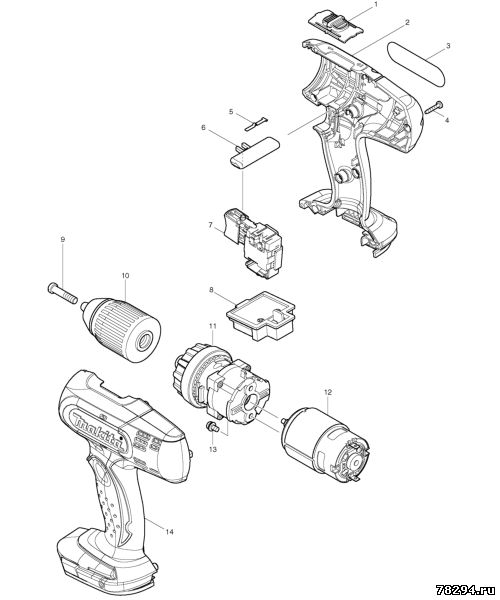

Makita M6301D Аккумуляторная дрель-шуруповерт



Idle speed (details) (1st/2nd gear) 0 - 400 / 0 - 1400 rpm
Max. torque (Soft/hard) alarm bell 24/42 Nm
Torque levels 15+1
Max. screw Ø 10 mm
Max. drill diameter (Wood/Steel / Wood: 36/13 mm



1 125927-4 SPEED CHANGE LEVER ASS'Y
1 231433-0 COMPRESSION SPRING 4
2 183G21-0 HOUSING SET
2 252126-6 HEX. LOCKING NUT M4-7
INC. 14
3 852D03-2 M6301D NAME PLATE
4 266429-2 TAPPING SCREW 3X16
5 232182-2 LEAF SPRING
6 452399-3 F/R CHANGE LEVER
7 638861-4 SWITCH UNIT
INC. 16,17
8 643862-9 TERMINAL
9 251468-5 - FLAT HEAD SCREW M6X22
10 763182-6 KEYLESS DRILL CHUCK 13
11 140798-8 GEAR ASSEMBLY
12 629834-8 DC MOTOR
13 911108-4 PAN HEAD SCREW M4X8
14 183G21-0 HOUSING SET
14 252126-6 HEX. LOCKING NUT M4-7
INC. 2
16 688164-6 LINE FILTER
17 688165-4 LINE FILTER
821694-6 PLASTIC CARRYING CASE
452143-8 SHAFT
452432-1 SLIDE LATCH
806G57-9 MAKITA MT LOGO LABEL
812M52-5 M6301DWE PLASTIC CASE LABEL
198186-3 BATTERY BL1815G SET
***DC18WA DC18WA BATTRY CHARGER
452652-7 BATTERY COVER


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 25.11.2019, 09:36 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2427
  • Репутация:12±
Anat78

Makita M001W



1 265837-4 + TAPPING SCREW 3X20
2 181867-6 HOUSING SET
INC.022A1
4 411640-3 HOLDER 6
5 763054-5 DRILL CHUCK S10
5 192970-8 DRILL CHUCK
6 251448-1 - PAN HEAD SCREW M5X18
7 153155-1 GEAR COMPLETE
7 211061-7 BALL BEARING 6000LLB
7 321784-0 SPINDLE
7 961006-2 RETAINING RING S-10
8 214017-9 PLANE BEARING 5
9 629514-6 DC MOTOR 7.2V
9 221851-0 SPUR GEAR 11
10 214016-1 PLANE BEARING 3
11 226048-6 GEAR COMPLETE 13-58
12 214016-1 PLANE BEARING 3
13 652532-9 OVER CURRENT RELAY BC51
14 646627-8 RESISTOR
15 647037-2 DIODE
16 410472-5 CAP
17 655403-9 INLET
18 678037-1 BATTERY
19 531045-2 SWITCH ASS'Y
20 855205-5 NAME PLATE M001
21 816620-8 INDICATION LABEL
22 181867-6 HOUSING SET
INC.002A1
400 763418-3 CHUCK KEY S10


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tririw Дата: Воскресенье, 05.01.2020, 04:31 | Сообщение # 3

Пользователи

tririw

Рядовой

  • Сообщений:4
  • Репутация:0±

MAKITA BDF453
1 Рычаг переключения скоростей 1253105
2 Корпус DF453D 1873632
2 Корпус в сборе 1885425
3 BDF453 ТАБЛИЧКА 8654481
4 Самонарез.винт PT3х16 2661309 зажимной
5 Плоская пружина 2321822
6 Рычаг переключения для BDF441 / 4192500
7 Выключатель 632A232
7 Выключатель TG563FSB-4 6506044
8 Глухой полюсный наконечник 6438522
8 Контактный разъем для BHP453 6438441
9 Винт (-) M6х22 с плоск.головкой 2514685
10 Быстрозажимной патрон 13 7660049
11 Редуктор в сборе 1254834
12 Двигатель 6299378
12 Двигатель для 6390D / 8390D 6298348
13 Винт M4х8 LS1013 / 2012NB / 2400B / 9111084
14 Корпус DF453D 1873632
14 Корпус в сборе 1885425
