Зарядное Makita DC18SF схема
Makita 196430-2 - https://ali.click/1rm7q6?erid=2SDnjcHwVkB

Инструкция: https://www.manualslib.com/manual/1237539/Makita-Dc18sf.html
https://www.icmsmakita.eu/CMS....8SF.pdf

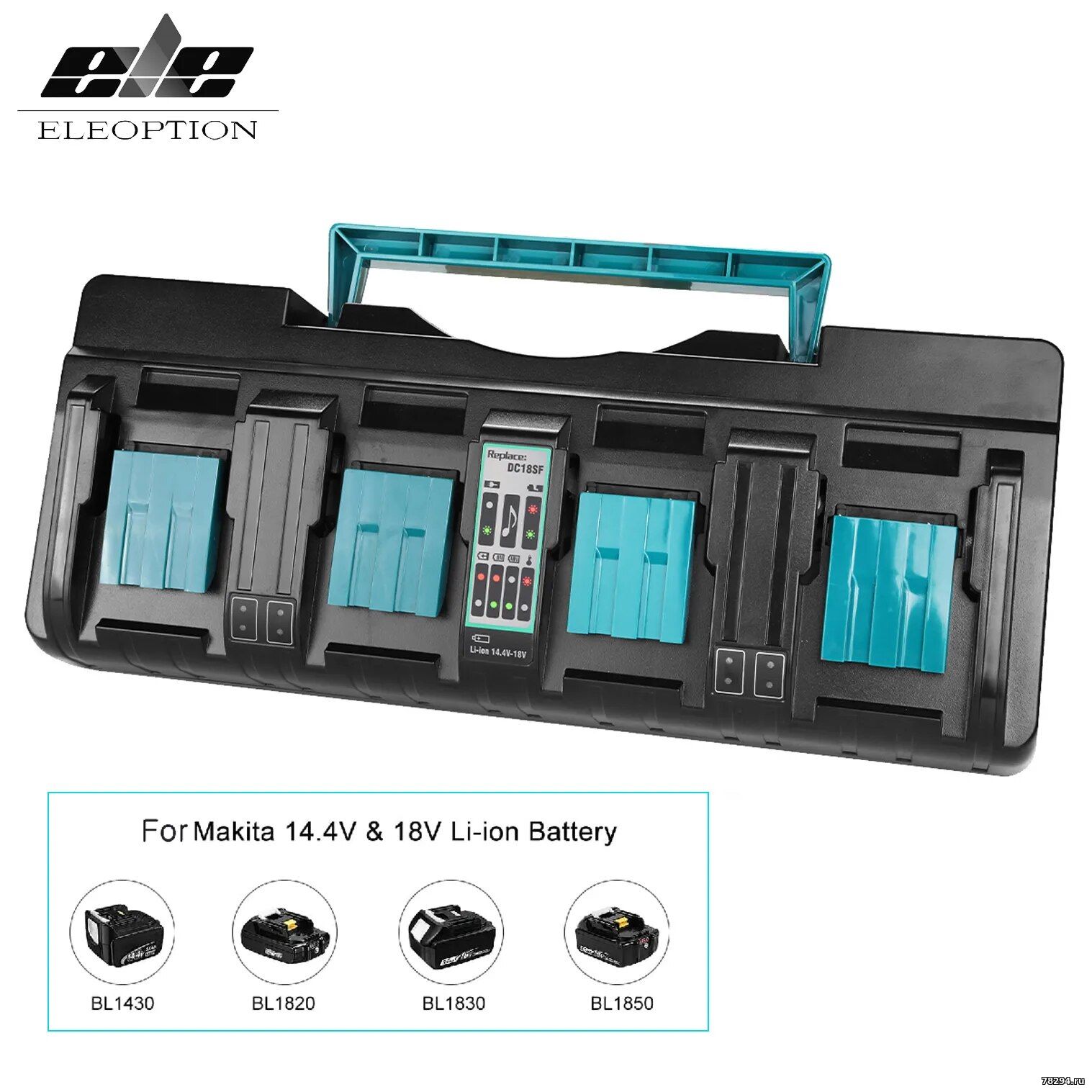

Зарядное устройство Makita 196430-2 DC18SF – это четырех портовое быстрое зарядное устройство, которое
способно заряжать четыре аккумулятора Макита в стиле слайдера Li-Ion и
Ni-MH аккумуляторов (с адаптером) в то же время, так же, как и DC18SD
для зарядки одного аккумулятора.
Makita DC18SF подходит для аккумуляторов
Li-ion, Ni-Cd, Ni-MH с напряжением от 7.2 до 18 вольт. Подходит для
зарядки батарей Makstar (Ni-MH) (модели BH9033/A и BH9020/A). В целях
подзарядки кубических и цилиндрических (Ni-Cd, Ni-MH) батарей необходим
адаптер ADP04. Модель аккумулятора: BL1415; BL1430; BL1440; BL1815;
BL1830; BL1840; BL1850; BL1840B; BL1850B и др.

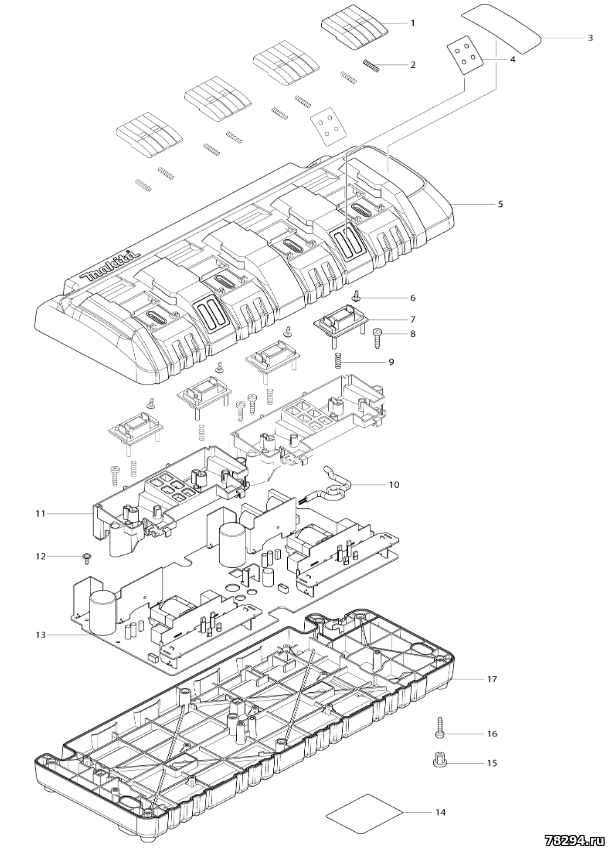

Схема зарядного Makita DC18SF

Запчасти:
Pos. Parts no. Description
1 454262-6 Terminal cover
001-1 456255-9 Terminal cover
2 231474-6 Compression spring 4
3 801K88-7 Charging condition label
4 801M82-1 Indication label
5 141900-6 Charger case complete
6 266278-7 Flange tapping screw 3X10
7 632B34-3 Terminal unit
8 266346-6 Pan head tapping screw 4X20
008-1 265B01-9 Pan head tapping screw 4X20
9 233194-8 Compression spring 4
10 667986-7 Vinyl cord 0.75-2-2.0
11 454263-4 Terminal base
12 266278-7 Flange tapping screw 3X10
13 620191-7 Charging circuit
C10 647321-5 Varistor
C11 647306-1 Varistor
C20 652782-6 Fuse
14 814K86-2 Name plate DC18SF
15 286255-3 Cap 13
16 266346-6 Pan head tapping screw 4X20
016-1 265B01-9 Pan head tapping screw 4X20
17 454261-8 Charger case cover
F05 196427-1 Four port multi charger set DC18SF
