Зарядное устройство DC18WA Makita 196645-1 схема ремонт
|
|
|
|
shurik-savvin
|
Дата: Пятница, 07.07.2023, 14:42 | Сообщение # 32
|
|
|
эту микруху реально найти? или программировать ее надо? дает кз по ноге питания.
Сообщение отредактировал shurik-savvin - Пятница, 07.07.2023, 14:46 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 10.07.2023, 20:16 | Сообщение # 33
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
Найти можно но надо будет шить ее
да
пока никто не заморачивался с чипом, зарядное на али 1200р всего https://alli.pub/6qmzsa
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.01.2024, 22:17 | Сообщение # 35
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
Предохранитель 2а 250в
Варистор на 275в
термистор на 10ом 2а
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Redl
|
Дата: Понедельник, 22.01.2024, 15:20 | Сообщение # 36
|
|
|

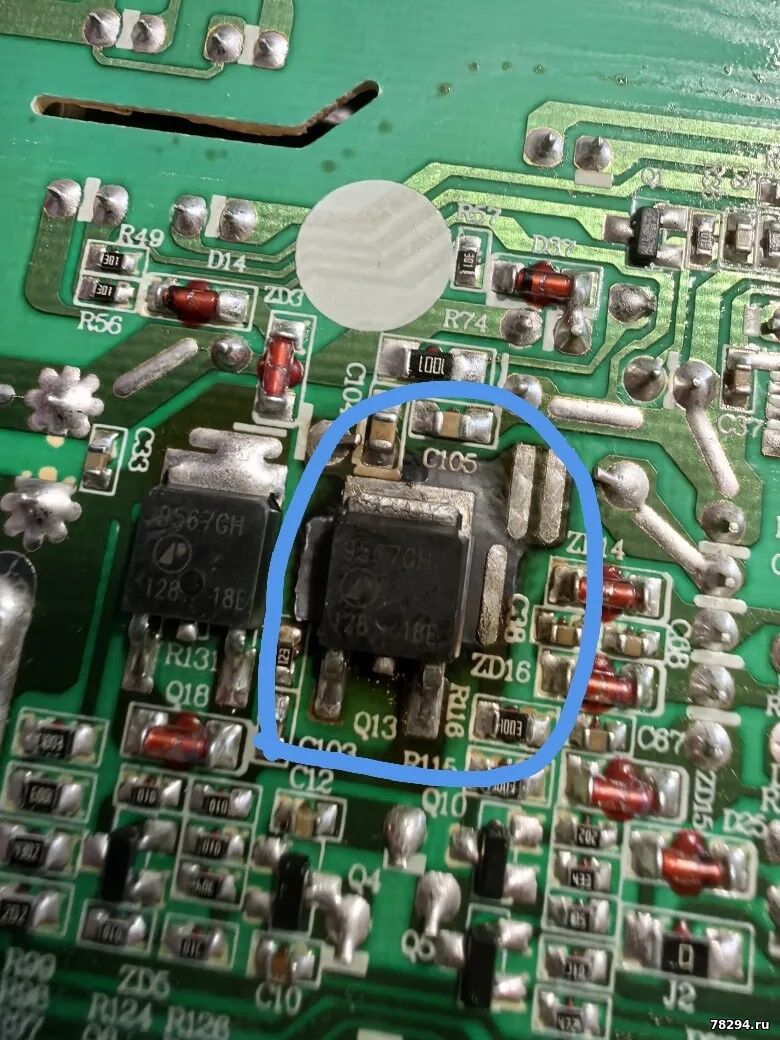

Доброго дня. сгорел транзистор Q13-поменял. также сгорели резисторы - r49.r56. подскажите номиналы пожалуйста
фото
Сообщение отредактировал Redl - Понедельник, 22.01.2024, 15:21 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.05.2024, 17:33 | Сообщение # 37
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
r49.r56 - 301
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
system
|
Дата: Четверг, 28.11.2024, 17:56 | Сообщение # 38
|
|
|

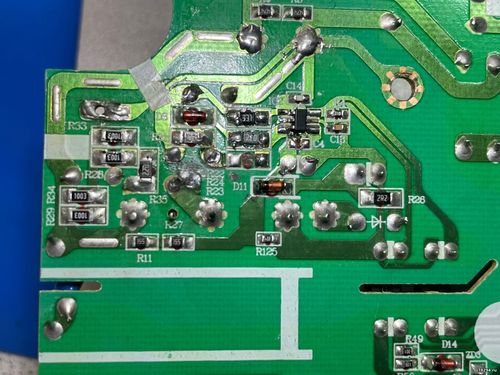

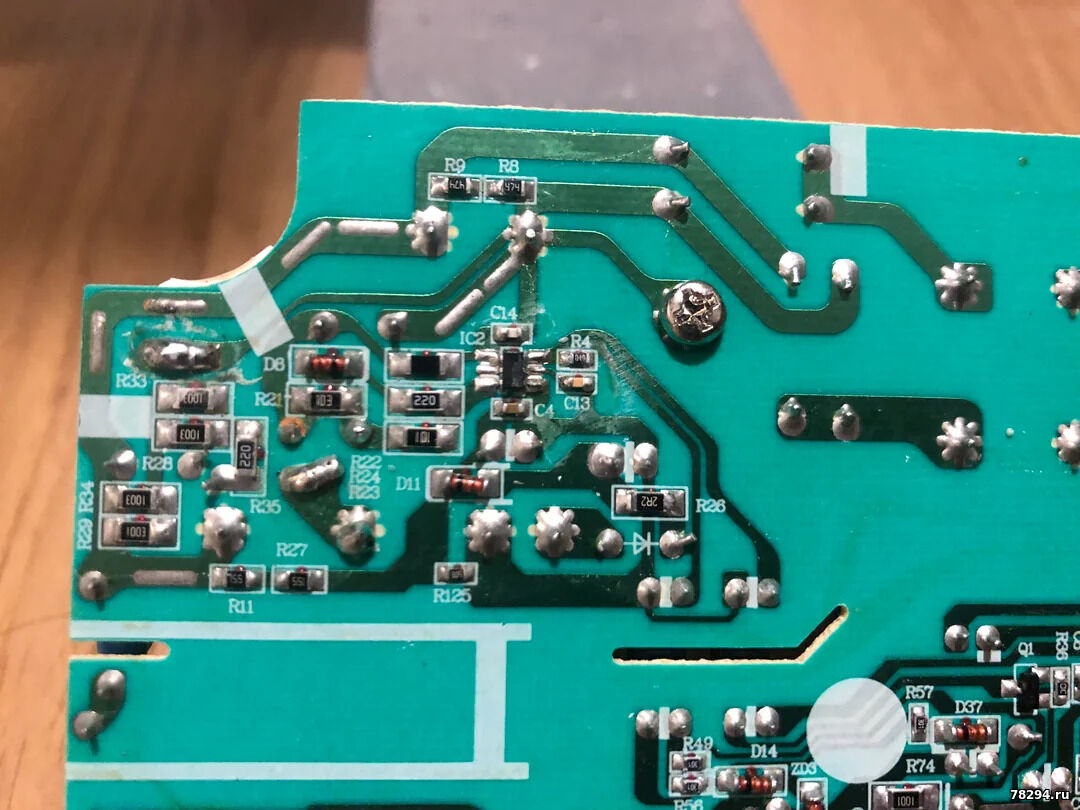

Добрый день. Подскажите пожалуйста маркировку элементов.
С4
D11
На транзисторе с второй фото перезваниваются ножки 2 и 3. Я правильно понимаю что он пробит? При первом разборе были сгоревшие резисторы R22, R24, R23. Я их заменил и после включения в розетку нормально так бахнуло. После этого выпаял транзистор. И заметил что еще корпус резистора поврежден фото 3. Его сопротивление замерить не удалось. Как вы думаете, при замене всех этих деталей будет ли работать? )))
Сообщение отредактировал system - Пятница, 29.11.2024, 12:02 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 29.11.2024, 12:12 | Сообщение # 39
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
схема же в 3 сообщении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kostik8707
|
Дата: Среда, 12.02.2025, 14:51 | Сообщение # 40
|
|
|
Здравствуйте. Подскажите номинал стабилитрона zd15.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 12.02.2025, 14:52 | Сообщение # 41
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
18в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kostik8707
|
Дата: Суббота, 15.02.2025, 13:01 | Сообщение # 42
|
|
|
Цитата Anat78 (  ) 18в |
|
|
|
|
|
timoshkinbonya
|
Дата: Четверг, 27.03.2025, 17:06 | Сообщение # 43
|
|
|
На схеме не виден R 58 подскажите номинал, сгорел полностью нельзя распознать.
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 11.08.2025, 19:50 | Сообщение # 44
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:64
- Репутация:6±
|
вечер добрый.
можно ли проверить в этой зарядке отдельно "холодную часть" ?
подключился к конденсатору после импульсного трансформатора, ничего не происходит...
похоже еще как-то надо открыть ключи на выходе?
в моем случае явно сгорела "горячая часть", опасаюсь восстанавливать без проверки "холодной" ...
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 12.08.2025, 01:30 | Сообщение # 45
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
да можно только на низкую часть переменку подать но с выпайкой импульсника и подать вместо него
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Вторник, 12.08.2025, 12:31 | Сообщение # 46
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:64
- Репутация:6±
|
а зачем выпаивать импульсник? я же на кондер подаю питание, а он вроде отвязан от импульсника диодом ...
на зарядках других брендов такое работает без проблем
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 12.08.2025, 12:32 | Сообщение # 47
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
здесь если подать просто на кондер работать не будет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Среда, 13.08.2025, 13:14 | Сообщение # 48
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:64
- Репутация:6±
|
да, уже попробовал, не получилось ...
пришлось восстанавливать "горячую" часть, все получилось...
вместо родной ШИМки поставил OB2263, работает.
|
|
|
|
|
|
sale2010
|
Дата: Четверг, 20.11.2025, 11:18 | Сообщение # 49
|
|
|
Доброе утро. скажите пожалуйста транзистор СМД Q1, RK c таким кодом транзисторов много, но какой стоит?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.11.2025, 00:37 | Сообщение # 50
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
Q1 - BFP194
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yurqoff
|
Дата: Суббота, Вчера, 18:10 | Сообщение # 51
|
|
|
Приветствую уважаемый мастер.Прошу помощи по зарядке Makita DC18WA U.Месяца три назад перепаковал аккумулятор (BL 1815G). Родные банки поменял на большей емкости.Три месяца все работало без проблем.А недавно аккум перестал заряжаться.При установке в зарядное на две секунды загорается красный диод потом гаснет и все.Всю плату зарядного внимательно осмотрел и проверил почти все элементы(транзисторы,диоды,стабилитроны,конденсаторы). Проблем нет.Поменял на всякий шимку но поведение не изменилось.Аккумулятор в шурике работает,но решил изучить и его.Отпаял плату,отмыл местами компаунд.Ничего подозрительного нет.На банках сейчас по 3.1В. На выводе акума 15.4В Может было такое? Направьте на путь.Спасибо
|
|
|
|
|
|
Anat78
|
Дата: Суббота, Вчера, 18:38 | Сообщение # 52
|
Администраторы
Anat78
Подполковник
- Сообщений:8122
- Репутация:67±
|
можете зарядить акб до 18 вольт и поставить в зарядное?
