Переделка зарядного Makita DC10SA (DC10SB) 10,8v
|
|
|
Anat78
|
Дата: Вторник, 19.12.2017, 14:56 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7991
- Репутация:66±
|
Зарядное устройство Makita DC10SA 10.8v ( разница с DC10SB только в наклейке на которой указано 12V max, макита перешла на другую маркировку)
197347-2
Заряжает слайдерные батареи макита на 10,8 и 12 вольт током 5А и имеет вентилятор для охлаждения батареи во время зарядки.
для аккумуляторов 10.8 V (BL1015, BL1020B, BL1040B)
Технические характеристики
Номинальное напряжение аккумулятора: 12 В
Напряжение CXT
Время зарядки: 1,5 А·ч: 22 мин
Время зарядки: 2,0 А·ч: 30 мин
Время зарядки: 4,0 А·ч: 60 мин
Мощность: 80 Вт
Длина шнура питания: 2,0 м
Размеры изделия (Д x Ш x В): 120 x 163 x 73 мм
Химический состав аккумулятора: литий-ионный
Вес изделия: 0,63 кг
Транзистор силовой mosfet 13n60m2
ШИМ контроллер (6 ног). На корпусе цифры 72 61 01
это микросхема BD7672

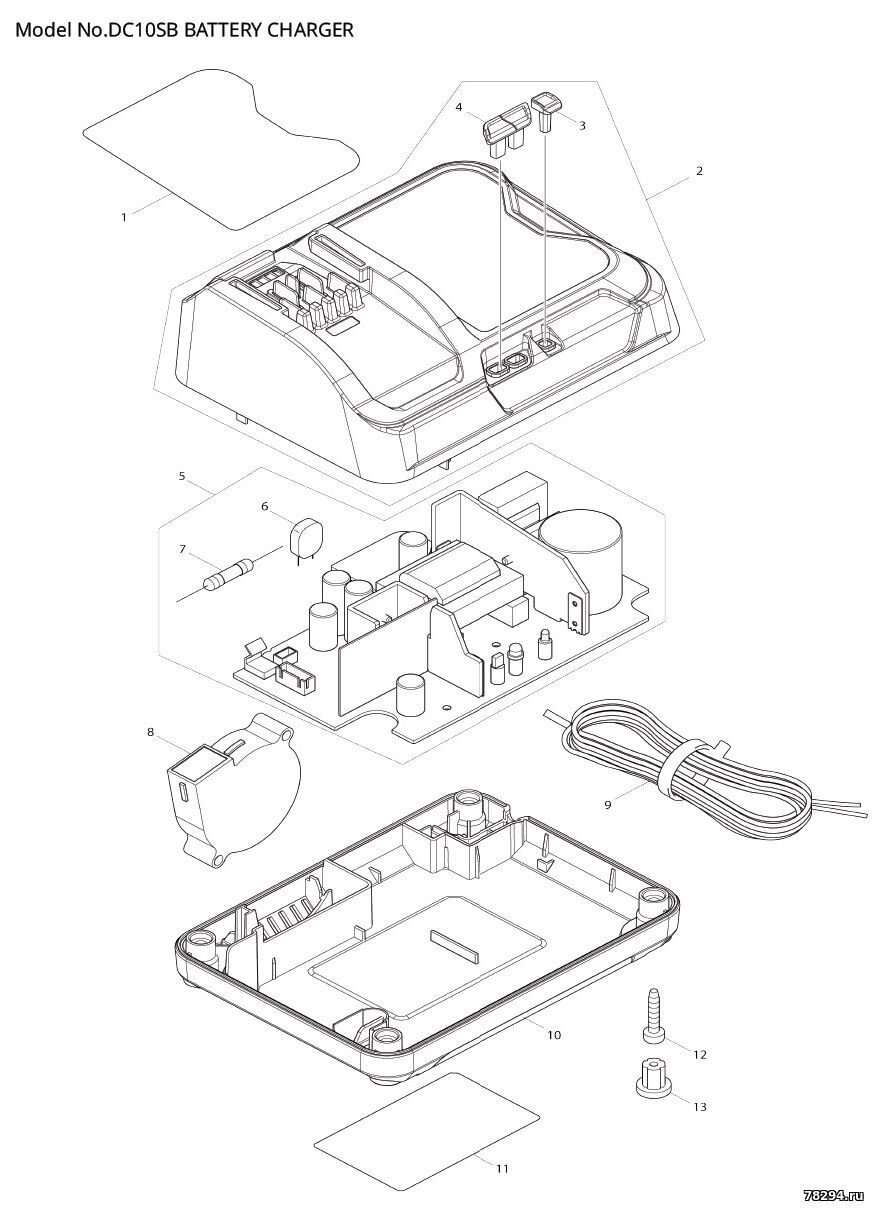

Запчасти:
001 807B59-8 Charging condition label 1
002 143280-6 Charger case complete 1
D10 INC. 3,4
003 456049-2 Lens 1
004 455959-0 Lens 1
005 620431-3 Charging circuit 1
D10 INC. 6,7
005-1 620H84-6 Charging circuit 1
D10 INC. 6,7
006 647069-9 Varistor 1
007 652804-2 Fuse 1
008 638499-5 Sirocco fan 1
009 667985-9 Vinyl cord 0.75-2-2.0 1
010 456048-4 Charger case cover 1
012 266346-6 Pan head tapping screw 4X20 4
012-1 265B01-9 Pan head tapping screw 4X20 4
013 286255-3 Cap 13 4
F01 197347-2 Battery charger set DC10SA 1
F04 197355-3 Battery charger set DC10SA 1
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 14.02.2019, 15:17 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7991
- Репутация:66±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mykolatkalen
|
Дата: Понедельник, 24.04.2023, 19:34 | Сообщение # 3
|
|
|

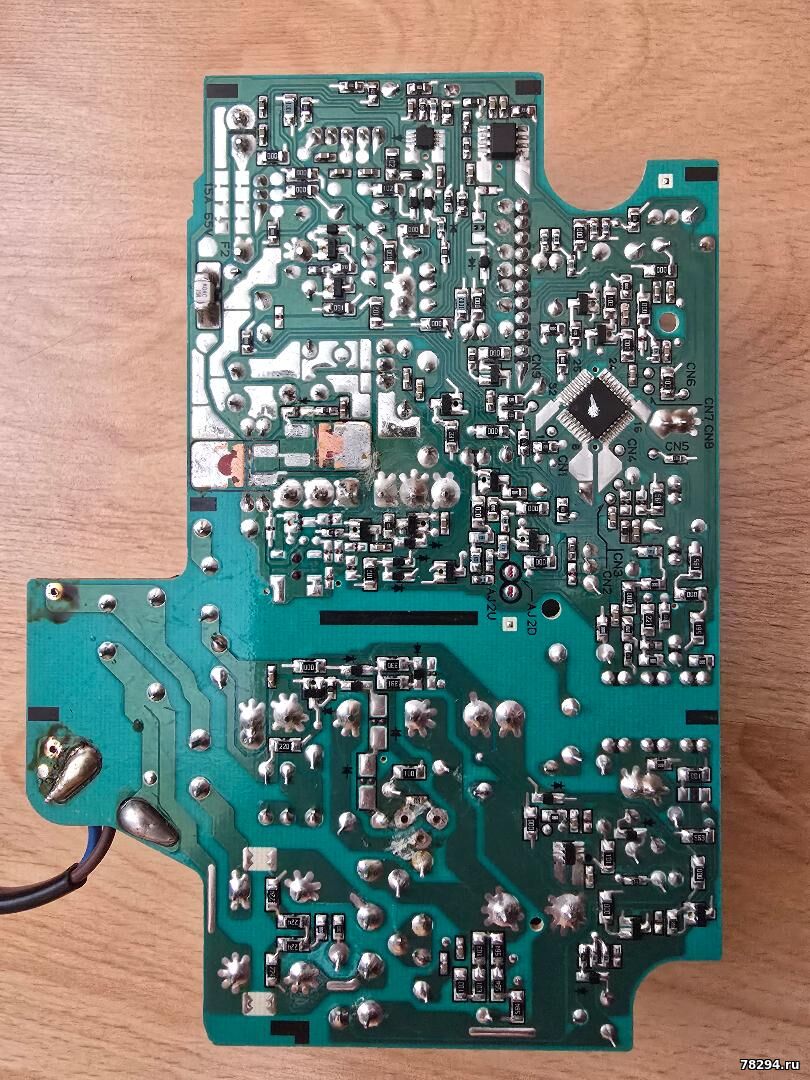

Добрый день! Не могли бы Вы подсказать номинал деталей отмеченных на плате.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 27.06.2023, 11:22 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7991
- Репутация:66±
|
DC10SB
Charges a 12V max CXT® 1.5Ah battery in 22 minutes, 2.0Ah in 30 min., 4.0Ah in 60 min
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
velizardimitrov73
|
Дата: Пятница, 17.10.2025, 13:39 | Сообщение # 5
|
Пользователи
velizardimitrov73
Рядовой
|

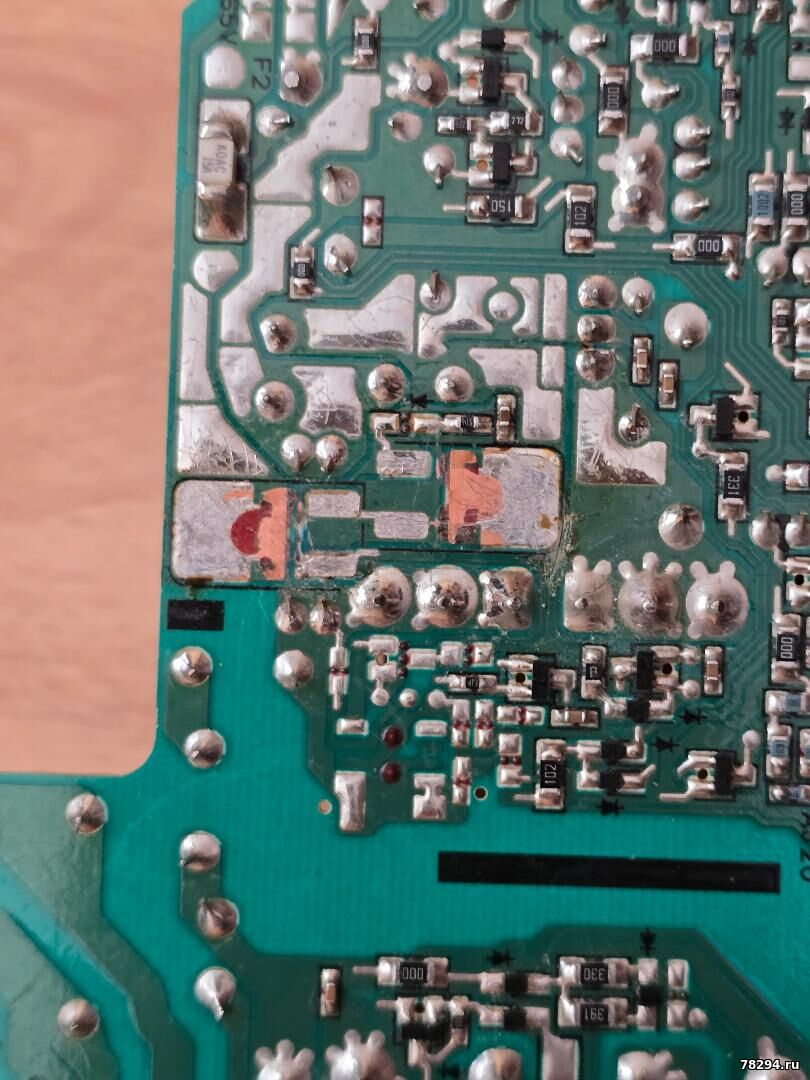

Здравствуйте, помогите, пожалуйста, опознать два недостающих транзистора DC10SA. (Предполагаю, что оба N-канальные).
Заранее благодарю за помощь.
Ошибка, я думаю, они оба P-канальные.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.10.2025, 20:56 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7991
- Репутация:66±
|
полевики ba7k1g
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
velizardimitrov73
|
Дата: Суббота, 18.10.2025, 14:31 | Сообщение # 7
|
Пользователи
velizardimitrov73
Рядовой
|
Спасибо за информацию, но, к сожалению, я ничего не нашёл об этой маркировке. Транзисторы P- или N-канальные? Добавлено (12.11.2025, 01:13)
---------------------------------------------
Я узнал, что это за транзистор: AOD444 (маркировка D444). N-канальный MOSFET 60В, 20А.
|
|
|
|
|
