Переделка зарядного устройства Makita Dc18rd на 220В
|
|
|
Anat78
|
Дата: Вторник, 19.12.2017, 06:07 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Переделка зарядного устройства Makita Dc18rd на 220 вольт
Напряжение аккумуляторов, В, 7.2 / 18В,
Сила тока заряда, 9А.
Инструкция Makita Dc18rd:
https://www.manualslib.com/products/Thakita-Dc18rd-4136983.html
Звуковое оповещение об окончании зарядки настраивается так же как и у обычного зарядного серии 18RA

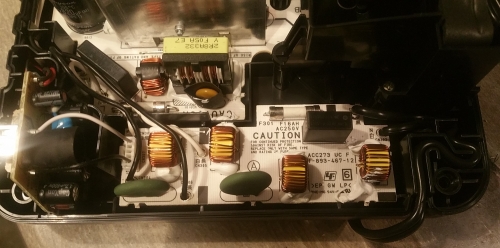

Для переделки нам понадобится купить следующие запчасти:
— электролитический конденсатор 220mkF 400V(450V) 2 шт http://ali.pub/5gdsue
— керамические конденсаторы 4шт. Y5P RM5,08 (220pF/500-1000V) 8шт http://ali.pub/5gdsyh
— варистор VDRS14T275BSE (430 V, 4500 A) или что попроще например http://ali.pub/5gdt10
— предохранитель — 6,3A / 250V http://ali.pub/5gdt7f
— шнур с евровилкой или просто евровилку для замены американской вилки. Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9

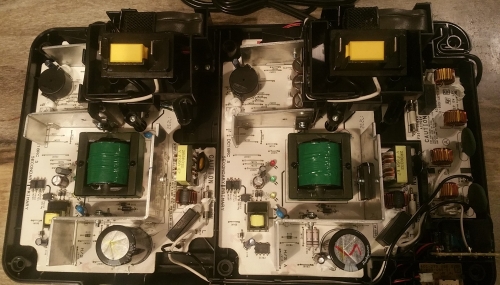

Зарядное состоит из 2 одинаковых зарядных устройств и переделка их аналогична зарядному MAKITA DC18RC (описана переделка в соседней теме)
http://serov1.ucoz.net/forum/6-8-1
Доступно только для пользователей
Плата USB зарядного: необходимо проверить электролит на входе, если стоит на 400 вольт то ничего менять не нужно кроме варистора
Собираем зарядное устройство в обратном порядке на забываем вставить все разъемы обратно.
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
Так же можно очень легко уменьшить ток заряда, что рекомендую при заряды аккумуляторов емкостью 1,5ач и китайских поделок.
Просто подточив шунт можно уменьшить ток заряда
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adolf80
|
Дата: Вторник, 16.06.2020, 17:50 | Сообщение # 2
|
|
|
Ребята есть вопрос. Решилась ли проблема разблокировки данного зарядного? Все исправное, а не запускается.
Не заряжает даже китайские АКБ. А убил ее только одним китайским аккумом. Может кто прислать схему на adolf80@tut.by
Спасибо
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.06.2020, 17:52 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Зарядное не блокируется, в нем сгорает основной блок питания просто (силовой)
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adolf80
|
Дата: Среда, 17.06.2020, 13:54 | Сообщение # 4
|
|
|
Предварительный (блок питания электроники) блок питания выдает 13.5 вольт на обоих каналах.
1) У этой зарядки есть схема включения через оптрон. Оптрон включает контроллер. При каких условиях контроллер включает силу? И что за
контроллер стоит в этой зарядке?
2)
Подскажите пожалуйста номинал предположительно стабилитрона D221 ( обведен на фото ) если у вас есть схема. Заранее спасибо. На нем самом написано FU
Сообщение отредактировал adolf80 - Среда, 17.06.2020, 14:01 |
|
|
|
|
|
Anat78
|
Дата: Среда, 17.06.2020, 15:45 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Толку от модели контроллера не будет, главное там прошивка которой ни у кого нет
Основной блок питания запускается после кучи проверок батареи, все подробно здесь написано: http://www.78294.ru/forum/6-35-1
Цитата adolf80 (  ) . На нем самом написано FU
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adolf80
|
Дата: Среда, 17.06.2020, 16:45 | Сообщение # 6
|
|
|
Написано именно 2 буквы FU.
Небольшое дополнение - над буквой F стоит черточка.
Полезная информация если у вас визуально все целое, а зарядка не признает никаких признаков жизни - проверяйте на пробой диод D221 ( он стоит в
сигнальной цепи АКБ).
Если коротыш - выпаиваем и зарядка снова работает.
На фото видно что буквы 2. На соседнем диоде тоже 2 ( JR ).
Правильнй элемент находится тут:
это DZ2J062 в корпусе SOD-723 (SSSMini2 - Panasonic) - http://www.maoye-smd.com/canshu/pdf/2017-9-9/DZ2706200L_E.pdf
Параметры можно посмотреть здесь - http://www.maoye-smd.com/canshu/pdf/2012-5-23/DZ2J062.pdf
10pcs Original DZ2J062M0L DZ2J062 Zener Diode Single Tube SOD323/0805 6.2V Marking FU
Можно вместо него поставить https://belchip.by/sitedocs/bzv55.pdf на 6.2 вольта. Место позволяет.
Моя проблема решена.
Сообщение отредактировал adolf80 - Среда, 17.06.2020, 16:47 |
|
|
|
|
|
apophema001
|
Дата: Пятница, 26.02.2021, 19:11 | Сообщение # 7
|
|
|
Доступно только для пользователей
Сообщение отредактировал apophema001 - Пятница, 26.02.2021, 19:13 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 27.02.2021, 09:23 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
да можно не менять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
apophema001
|
Дата: Воскресенье, 07.03.2021, 02:17 | Сообщение # 9
|
|
|
Переделка успешно работает, но смущает нагрев компонентов. Температуру замерить нечем, но до трансформатора, после полной зарядки 5ти амперной батареи, не дотронуться. Думаю об установке вентилятора. На примете есть 5ти вольтовый кулер, легче всего запитать от платы зарядки usb.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 25.03.2021, 09:38 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Да все верно, можно поставить небольшой вентилятор, главное чтобы он брал воздух снаружи и было куда его выдувать из зарядного (корпус достаточно герметичный, лишних отверстий нет)
Да можно запитать просто от платы ЮСБ но будет крутиться все время, или можно поставить термодатчик и вентилятор будет работать только когда зарядное немного нагреется, например такой термодатчик: https://alli.pub/6ow60v
Нормально открытый на 60гр
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ostapdj
|
Дата: Суббота, 26.06.2021, 16:06 | Сообщение # 11
|
Пользователи
ostapdj
Рядовой
- Сообщений:18
- Репутация:0±
|
Надо ли заменять силовой транзистор в данном зарядном устройстве?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.06.2021, 16:48 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Если стоит на 500 вольт то меняется конечно же
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ostapdj
|
Дата: Суббота, 26.06.2021, 17:08 | Сообщение # 13
|
Пользователи
ostapdj
Рядовой
- Сообщений:18
- Репутация:0±
|
Смог рассмотреть стоит 18NM60N, менять не обязательно?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.06.2021, 20:00 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
менять не надо, но уменьшите ток заряда немного
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
doctore
|
Дата: Пятница, 03.12.2021, 02:40 | Сообщение # 15
|
|
|
Здравствуйте! Подскажите насколько критично при замене електролитов, на 400(450)В, учитывать температурный режим. Нет возможности купить с диапазоном до 105 °С, в моём городе в наличии только Rubycon до 85°С.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.12.2021, 07:02 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Просто будет маленький срок службы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
valeriuseverin
|
Дата: Суббота, 11.06.2022, 18:13 | Сообщение # 17
|
|
|
Добрый день. Перегорели резисторы R126, R128. Кто знает где их найти на али/ebay?
Спасибо!
Сообщение отредактировал valeriuseverin - Суббота, 11.06.2022, 18:16 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 11.06.2022, 21:36 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Вот тут можно купить резисторы: http://alli.pub/6da40a
Учтите если они сгорели то под замену еще десяток деталей обычно
https://www.chipdip.ru/calc....;mode=4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
felixgulbrandsen
|
Дата: Вторник, 19.07.2022, 14:23 | Сообщение # 19
|
|
|
Hello. I have a question about the conversion.
Привет. У меня вопрос по конвертации.
Must change all three glass fuse?
Нужно менять все три стеклянных предохранителя?
https://i.imgur.com/cuJYs4l.jpg
Ceramic disc capacitor, two different type, all change to the same?
Керамический дисковый конденсатор, два разных типа, все меняются на одинаковые?
3 x 221K KX250 ----> 3 x BC RR 221K 2KV
1 x 102M KX250 ----> 1 x BC RR 221K 2KV?
https://i.imgur.com/N7OzokE.jpg
https://i.imgur.com/bAjEDgl.jpg
Thanks and best regards
Спасибо и всего наилучшего
Сообщение отредактировал felixgulbrandsen - Вторник, 19.07.2022, 14:25 |
|
|
|
|
|
mojeusa22
|
Дата: Воскресенье, 24.07.2022, 12:18 | Сообщение # 20
|
|
|
Dziala?
Работает?
|
|
|
|
|
|
master3762
|
Дата: Суббота, 12.11.2022, 13:19 | Сообщение # 21
|
|
|
Цитата Anat78 ( )
Здравствуйте, а почему здесь 500-1000V, а в соседней теме 2000V : Y5P RM5,08 (220pF/2000V)
http://www.78294.ru/forum/6-8-1
или это не имеет значения? главное чтоб до 1000?
|
|
|
|
|
|
horosh1994
|
Дата: Понедельник, 20.02.2023, 02:46 | Сообщение # 22
|
|
|
Всем привет такой вопрос после переделки уже не первый раз згорает одна из двух зарядок после установки разной ёмкости сразу двух батарей в зарядку можно как то исправить это? Кто-то сталкивался с подобным явлением?
Мне кажется нужно подобрать токо задающие резисторы сейчас стоят два по 0.1Ом в парралель или я не прав?
|
|
|
|
|
|
ahlyuev
|
Дата: Пятница, 05.05.2023, 00:31 | Сообщение # 23
|
|
|
Доброго времени суток! Стал счастливым обладателем данного девайса и практически тут же расстроился. В моей версии (хотя маркировка прежняя) нет usb выхода. Не поленился - разобрал. Полностью отсутствуют две платы - собственно 5 вольтовая и сама плата с usb выходом. С наружи заглушка. На головной плате есть разъем под 5-вольтовую плату. Так вот подскажите, люди добрые, сложно ли доустановить usb разъем? Может вопрос и простой, но сам немного далек от электрики, хотя вроде руки растут откуда надо. Можете подсказать, какой разъем (маркировка) на главной плате и какую плату (адаптер\приблуду) к нему надо докупить, что бы вкорячить usb выход к DC18RD?))
За ранее всем спасибо!!!
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 05.05.2023, 07:45 | Сообщение # 24
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
разьем под плату 220вольт!!!!
просто купите на али адаптер юсб 220в и поставьте ее в зарядное https://alli.pub/6pbyw5
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
day_walker
|
Дата: Суббота, 20.05.2023, 01:36 | Сообщение # 25
|
|
|
Добрый день.
я заменил предохранитель на 4ِِِِA, перегорел предохранитель и перегорели резисторы R126, R128.
Что следует заменить кроме предохранителя и 2 резисторa?
Спасибо
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 20.05.2023, 07:32 | Сообщение # 26
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Если сгорели эти резисторы то точно сгорел еще и силовой транзистор и его обвязка, все менять надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
master3762
|
Дата: Четверг, 08.06.2023, 12:45 | Сообщение # 27
|
|
|
Цитата Anat78 ( ) Просто подточив шунт можно уменьшить ток заряда
Скажите пожалуйста, что ето означает? укоротить его обрезав ? или имеется введу напильником поработать чтобы он стал потоньше ?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 09.06.2023, 23:08 | Сообщение # 28
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
чтобы стал тоньше и у него увеличилось сопротивление
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 10.09.2023, 12:15 | Сообщение # 29
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|

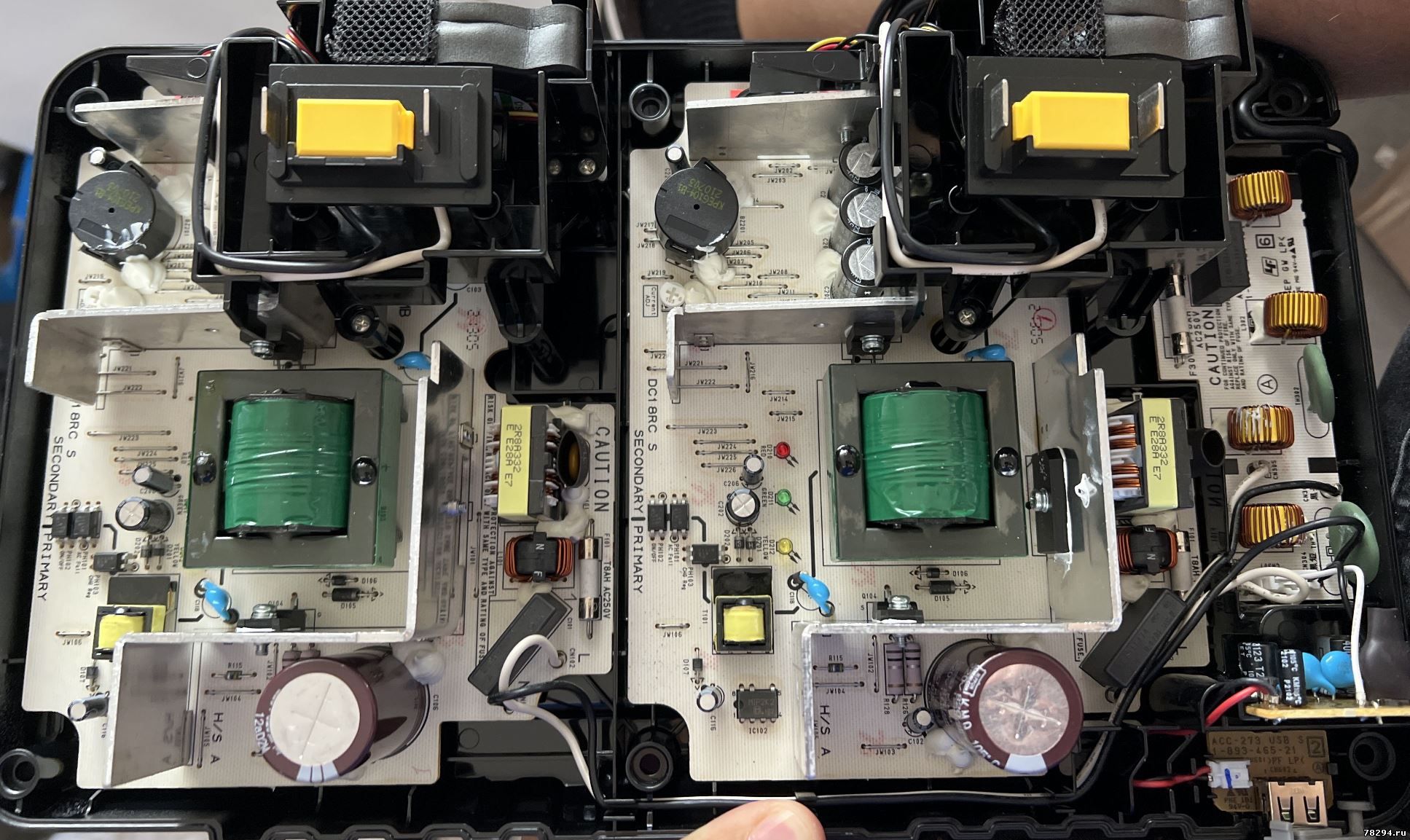

Поддельная версия Makita Dc18rd
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Edvard373
|
Дата: Четверг, 29.02.2024, 02:11 | Сообщение # 30
|
Пользователи
Edvard373
Рядовой
- Сообщений:19
- Репутация:1±
|
Анатолий приветствую.
Подскажи пожалуйста, дай совет. Я в электрике и микросхемах ни бум бум.
На двухпостовое быстрое зарядное устройство для аккумуляторов MAKITA DC18 RD хочу внедрить кулер 50х50мм, для лучшего обдува и охлаждения плат при зарядке. Зарядка имеет ДВА независимых друг от друга поста. А кулер будет установлен один, в центр зарядки (два там никак не запихнуть). Проблема в том, что там стоят родные кулера 2шт, каждый 12в, по одному на пост (они работают на охлаждение аккумулятора, но не зу). Включается каждый только тогда, когда установишь акб для зарядки. ) Вопрос. Возможно ли подключить мой кулер, что-бы он работал, не зависимо от того на каком посту заряжается акб? Как общий мой кулер подключить в общую линию к двум родным? Или подключить только к одному из любых двух постов, и не париться? Тогда второй пост будет работать без обдува зарядки.) Надеюсь ты меня понял правильно.
|
|
|
|
|
