Зарядное устройство Makita DC7000 схема
Anat78 Дата: Четверг, 04.07.2019, 13:14 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

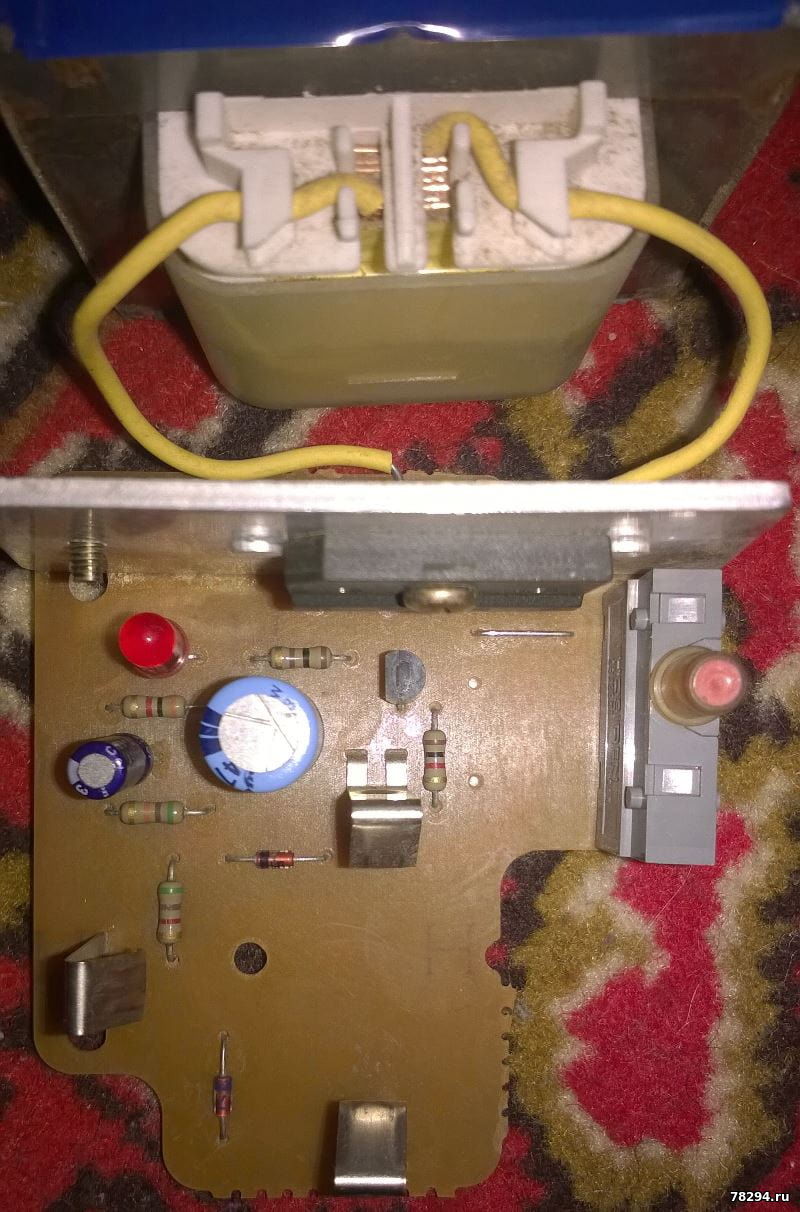

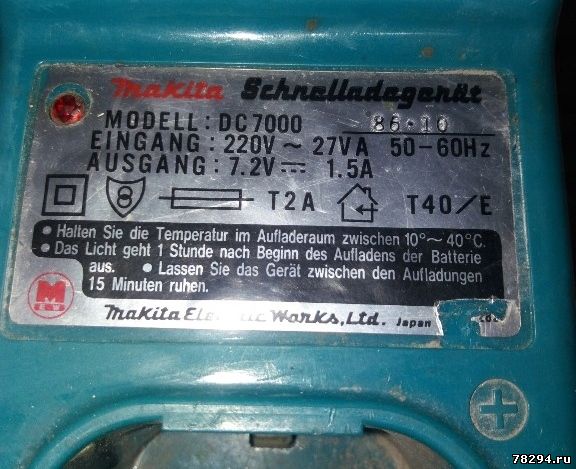

Зарядное устройство Makita DC 7000 схема











По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой и ремонтом зарядных, а также аккумуляторов


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lovelas Дата: Воскресенье, 04.06.2023, 23:57 | Сообщение # 2

Пользователи

Lovelas

Рядовой

  • Сообщений:35
  • Репутация:0±

Схемы ни у кого нет?





Есть ощущение, что чего то не хватает: не отрабатывает зарядное конец зарядки.
Все время горит, что идет зарядка, хотя по емкости аккумулятора должен был уже потухнуть диод (1,3 Ач - 4 часа).
Anat78 Дата: Понедельник, 05.06.2023, 09:58 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Значит акб мертвая просто или тиристор:

Ремонт зарядного устройства Makita DC7100

В этом зарядном устройстве неисправен тиристор SCR. Это произошло из-за того, что батарея вышла из строя, так как в ней было короткое замыкание элементов.
Насколько я понял схему, зарядный ток активируется вставкой аккумулятора, поднятием минусовой клеммы, которая потом через С2 срабатывает тринистор. Минусовая клемма тогда примерно 0,5-1В. Затем ток течет до тех пор, пока не разомкнется термовыключатель TS.
Затем снова поднимается минус-клемма (т.к. трансформатор уже не нагружен), но уже не может сработать тринистор, т.к. ТП все еще разомкнут.
Когда он снова закрывается, C2 уже заряжен, и SCR больше не срабатывает, до повторной установки (с разрядкой C2).
Zerner, скорее всего, на 2,4 В.
Тогда напряжение затвора (= V_R5) составляет около 0,6 В в статическом состоянии, C2 заряжен. И это напряжение слишком мало для срабатывания SCR.
Так стабилитрон предохраняет аккумулятор от перезарядки зарядки, когда ТС снова замыкается. Если заменить на тип 24V, то на саму зарядку это никак не повлияет, только на защиту от перезаряда.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lovelas Дата: Четверг, 29.06.2023, 13:51 | Сообщение # 4

Пользователи

Lovelas

Рядовой

  • Сообщений:35
  • Репутация:0±

Доброго здоровья!
Может ли данное зарядное устройство заряжать аккумуляторную батарею 9,6 Вольт? Что надо добавить?
Anat78 Дата: Четверг, 29.06.2023, 13:53 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Да может заряжать батарею 9,6в просто дольше будет и надо чтобы в сети было именно 220-230вольт
Плюс проверить стабилитрон что стоит на 15 вольт


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lovelas Дата: Среда, 05.07.2023, 11:04 | Сообщение # 6

Пользователи

Lovelas

Рядовой

  • Сообщений:35
  • Репутация:0±

Доброго здоровья!
Вот раслеповал элементы на плате. Никак не пойму маркировку диодо 5683.
Проверил и тиристор и два диода. Все рабочее, но зарядка не отрабатывает конец заряда.
Аккумулятор заведомо исправный на 9,6 Вольт.



Сообщение отредактировал Lovelas - Среда, 05.07.2023, 11:13
Anat78 Дата: Четверг, 06.07.2023, 10:03 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

5683  стабилитрон на 15 вольт
схемы все подробные выложил в начале темы
Напряжение на электролите большом какое у вас?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lovelas Дата: Пятница, 07.07.2023, 18:25 | Сообщение # 8

Пользователи

Lovelas

Рядовой

  • Сообщений:35
  • Репутация:0±

Напряжение на электролите 14,4 Вольта.
Заменил уже и тиристор, и оба электролита, и транзистор. Зарядное все равно не отрабатывает конец зарядки.
Anat78 Дата: Суббота, 08.07.2023, 09:43 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Да напряжение в норме, причина может быть в акб, для того чтобы закончилась зарядка - она должна нагреться до 45гр, если она не греется то элементы уже плохие внутри, если греется то термодатчик умер уже

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lovelas Дата: Суббота, 08.07.2023, 11:53 | Сообщение # 10

Пользователи

Lovelas

Рядовой

  • Сообщений:35
  • Репутация:0±

Доброго здоровья!
Да, аккумулятор 9,6 В не греется, но заряжается до 11,2 Вольт. Заряд держит. При зарядке данного аккумулятора на DC1414T ЗАРЯЖАЕТСЯ БЕЗ ПРОБЛЕМ ДО ТЕХ ЖЕ 11,2 В. Зарядное DC1414T отрабатывает конец заряда.
Попробывал зарядить в зарядном аккумулятор 12 В на данном зарядном DC7100. Зарядное отработало конец зарядки, но зарядила аккумулятор всего до 12,5 Вольт.
Вот нашел схему в интернете. Очень совпадает с моей, но диоды на ней не те, что по схеме у меня.

Достаточно ли будет заменить диоды в моей схеме на диоды, которые на данной схеме?
Anat78 Дата: Суббота, 08.07.2023, 12:32 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Все верно, данное зарядное не может зарядить больше чем напряжение на электролите -2в на тиристоре
да схема от зарядного 7100, там немного номиналы другие, это зарядное уже заряжает батареи только 7,2в

если на 1414 заряжает то все отлично на нем и заряжать батарея целая. просто логика работы 1414 немного другая и ловит дельту


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
