Зарядное устройство Makita DC36RA схема и ремонт (DC36WA)

Anat78

Дата: Среда, 26.06.2019, 16:22 | Сообщение # 1

Администраторы

Anat78

Майор

Сообщений:7999
Репутация:66 ±

Зарядное устройство Makita DC36RA схем а и ремонт
ток заряда 9А

Инструкция https://www.manualslib.com/manual/1173289/Makita-Dc36ra.html
https://www.manualslib.com/manual/1192784/Makita-Dc36ra.html

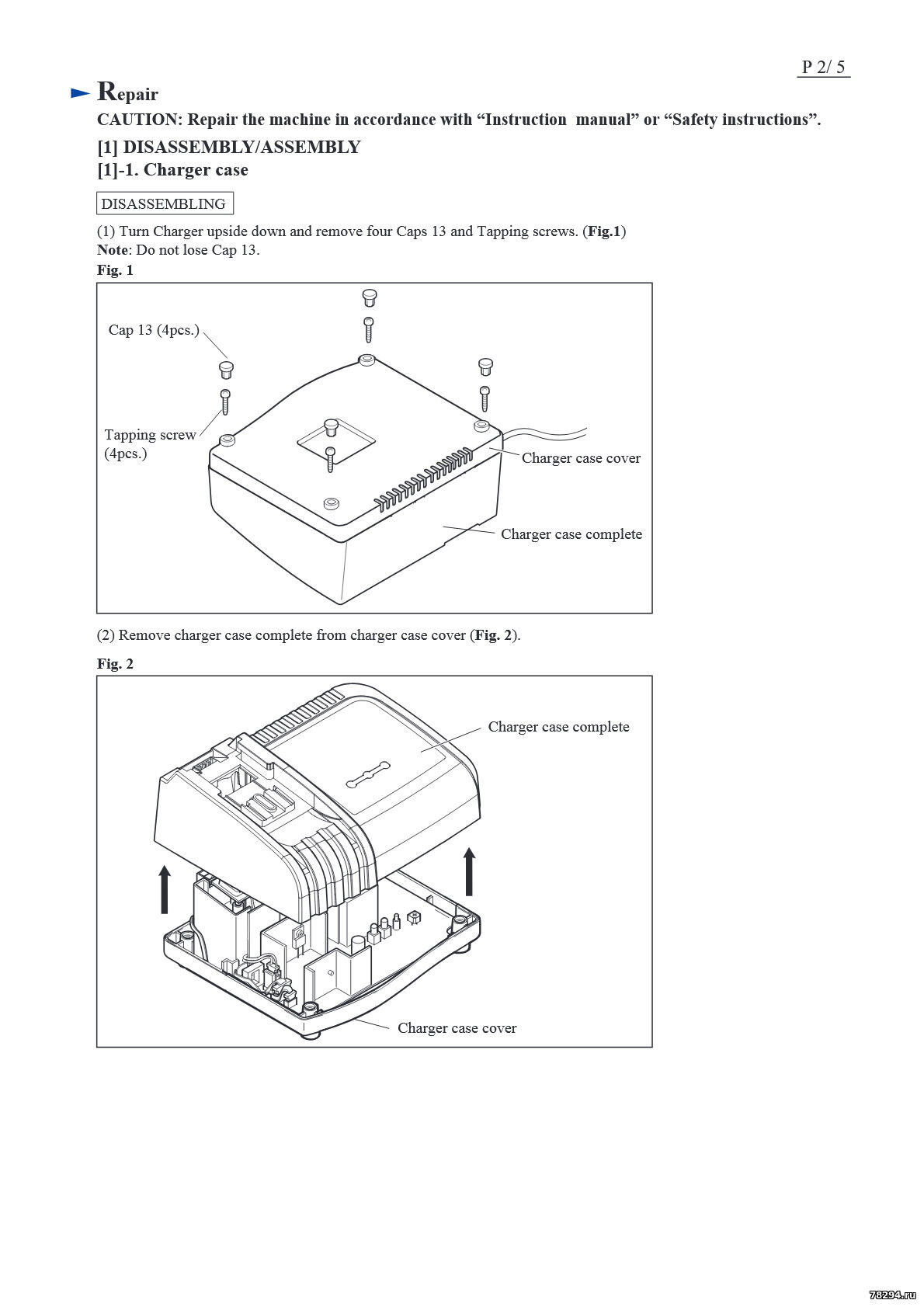

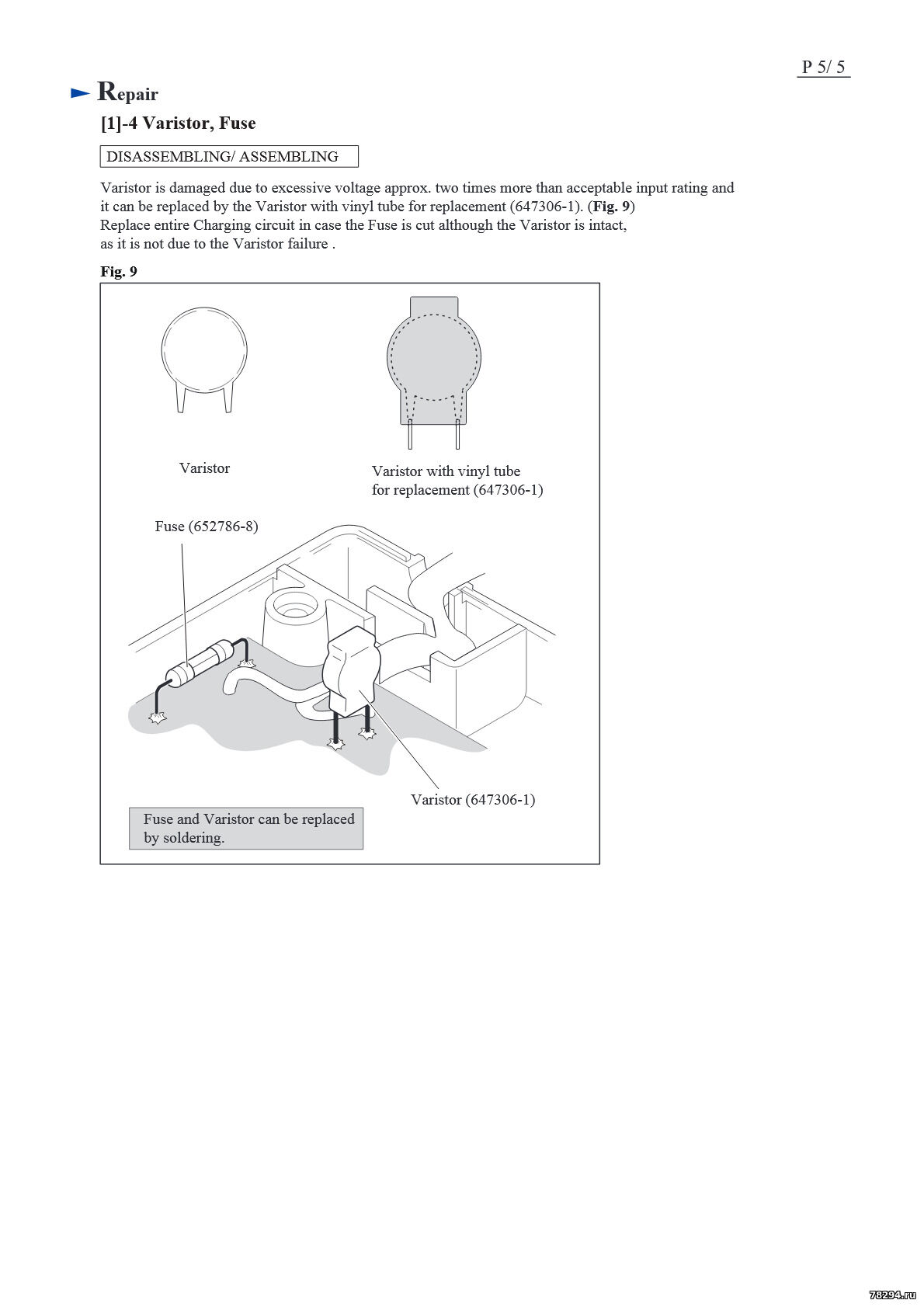

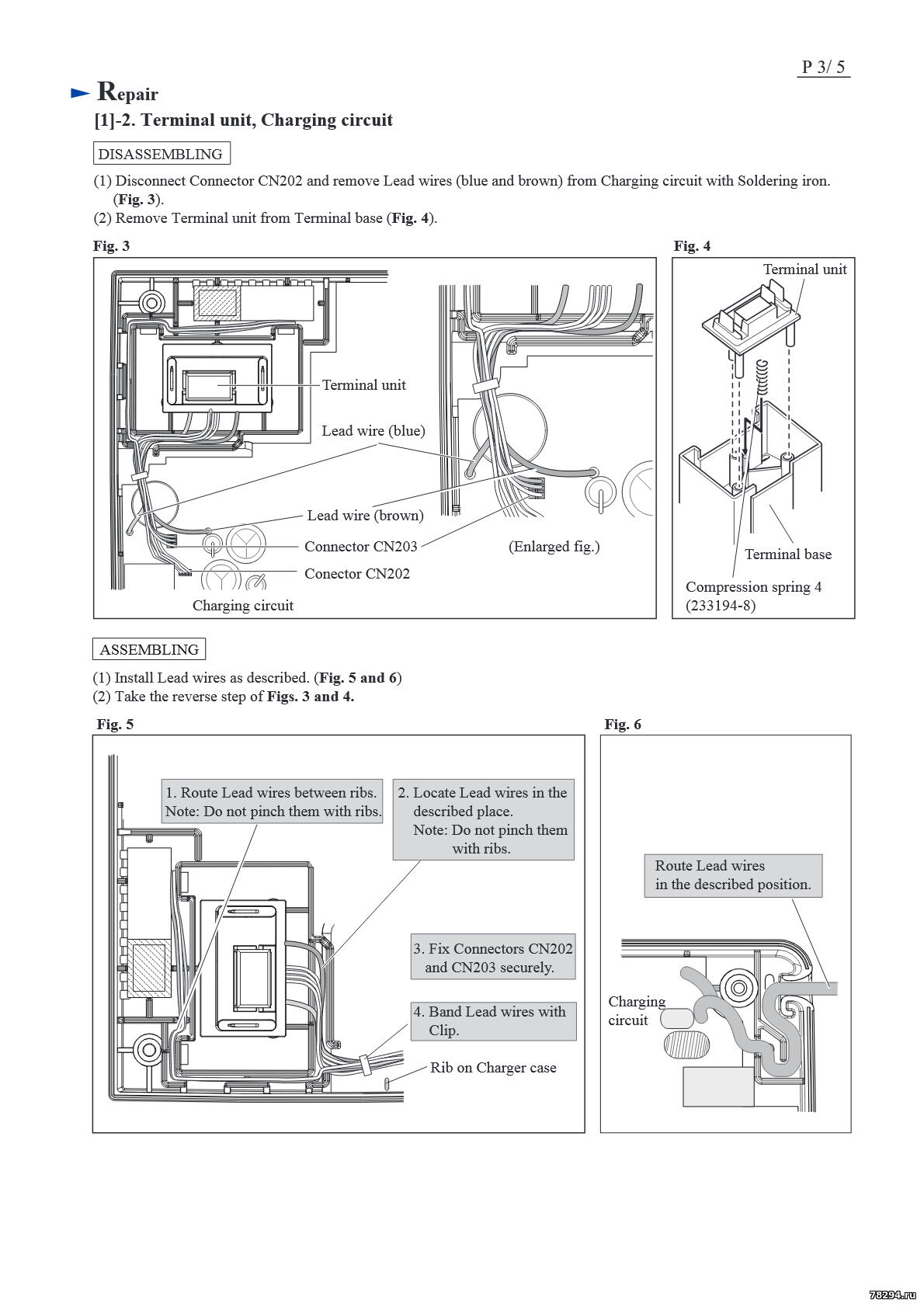

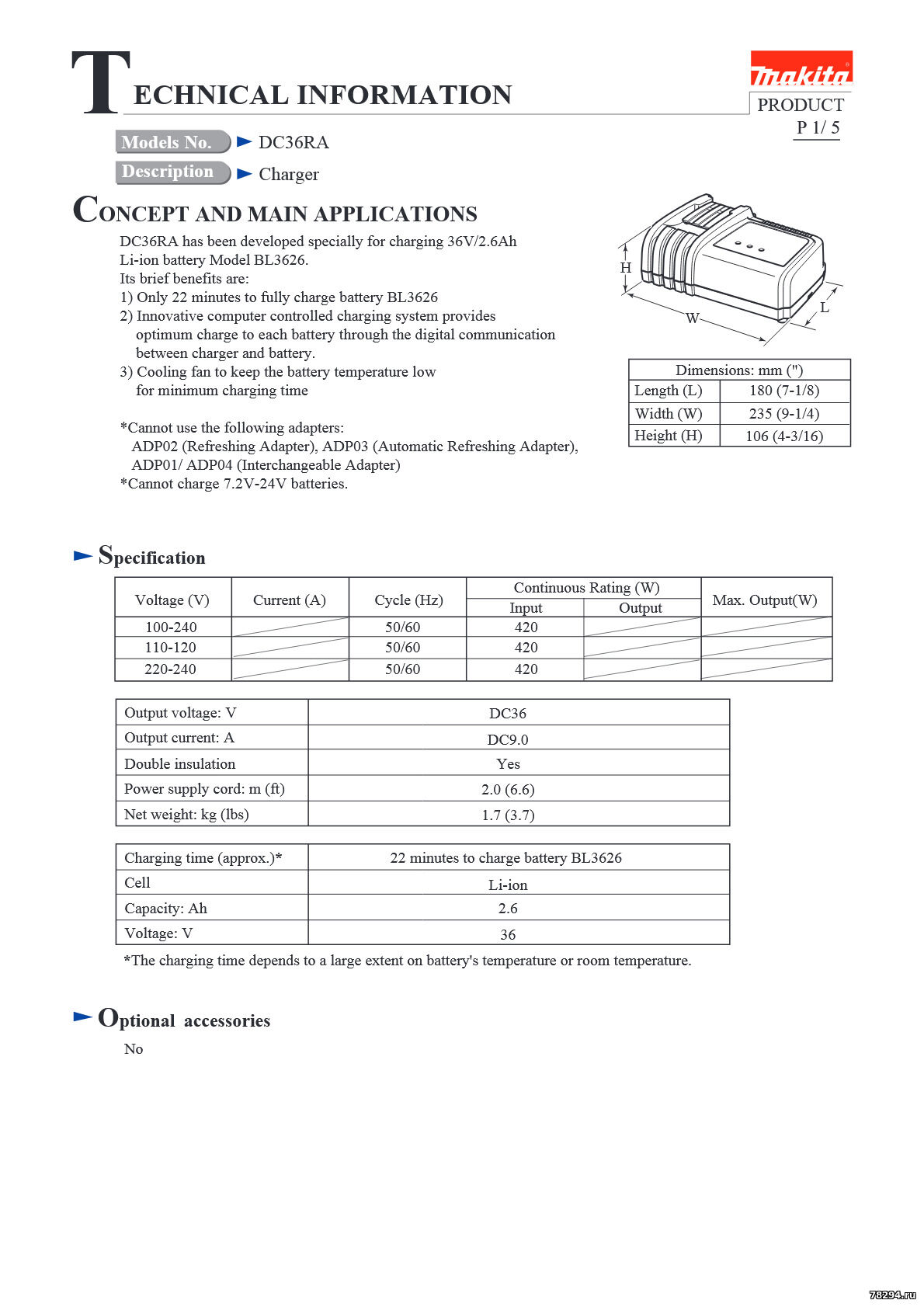

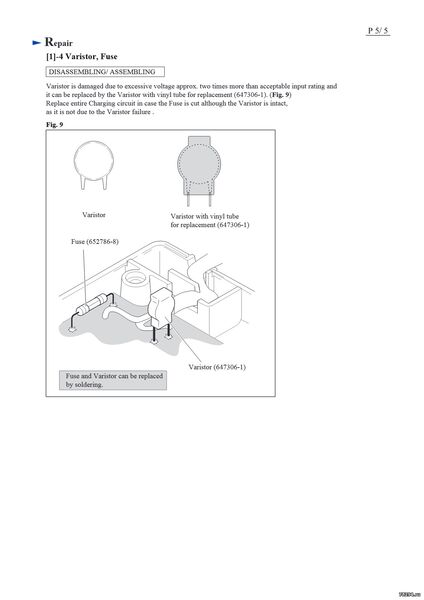

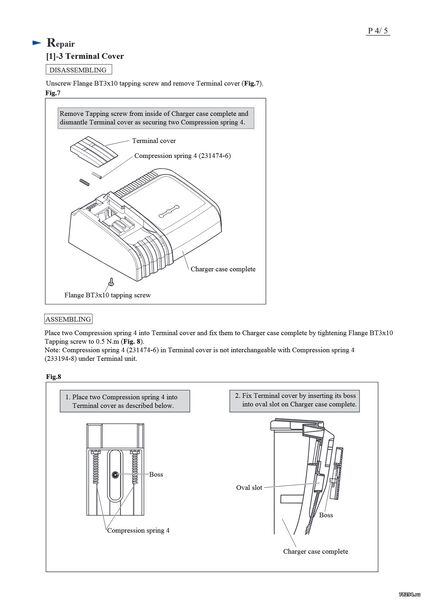

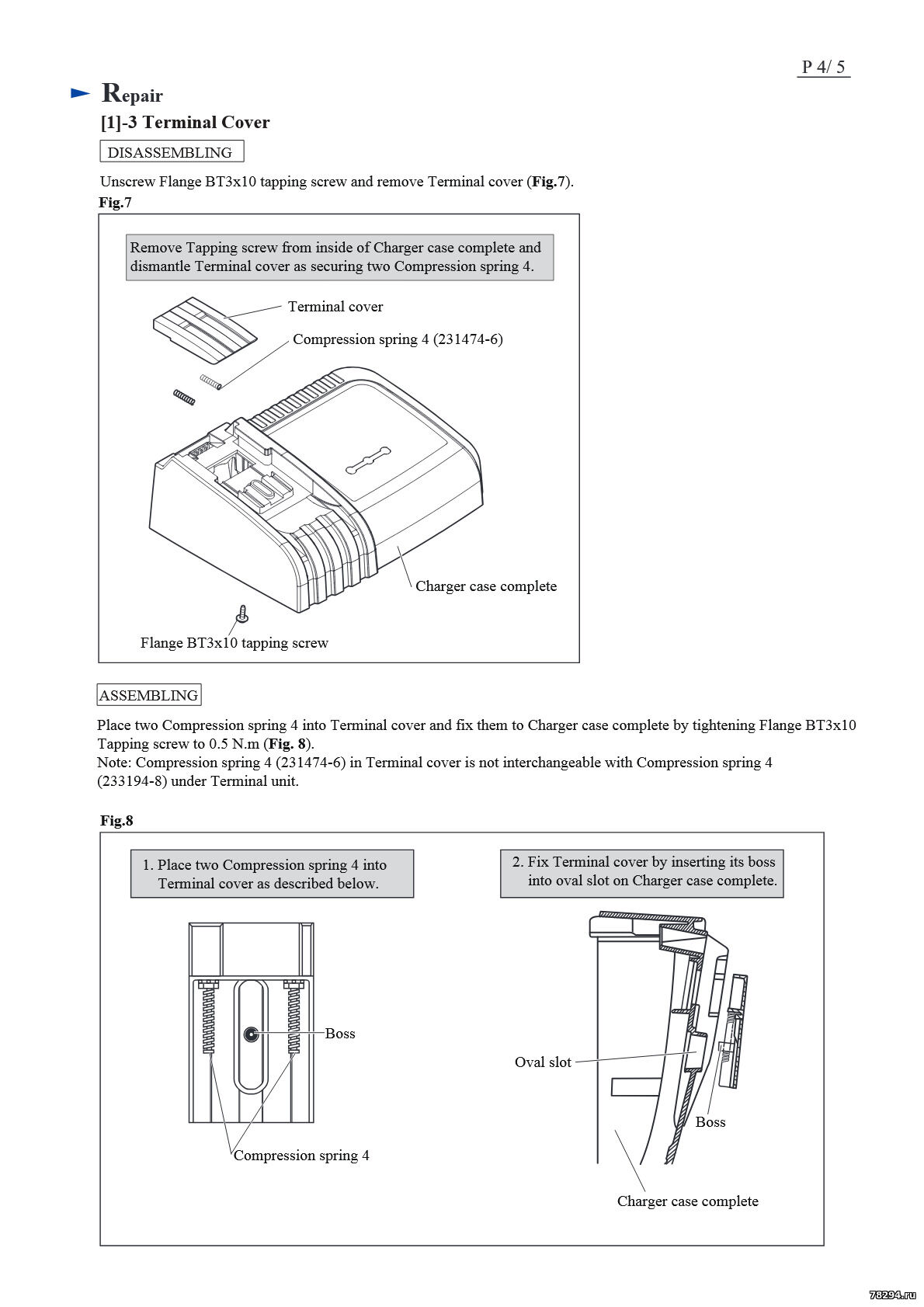

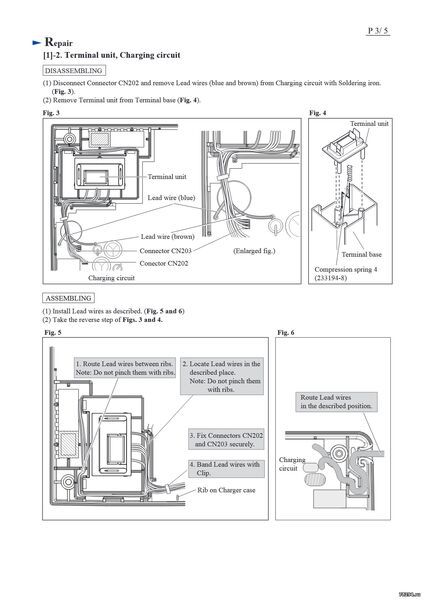

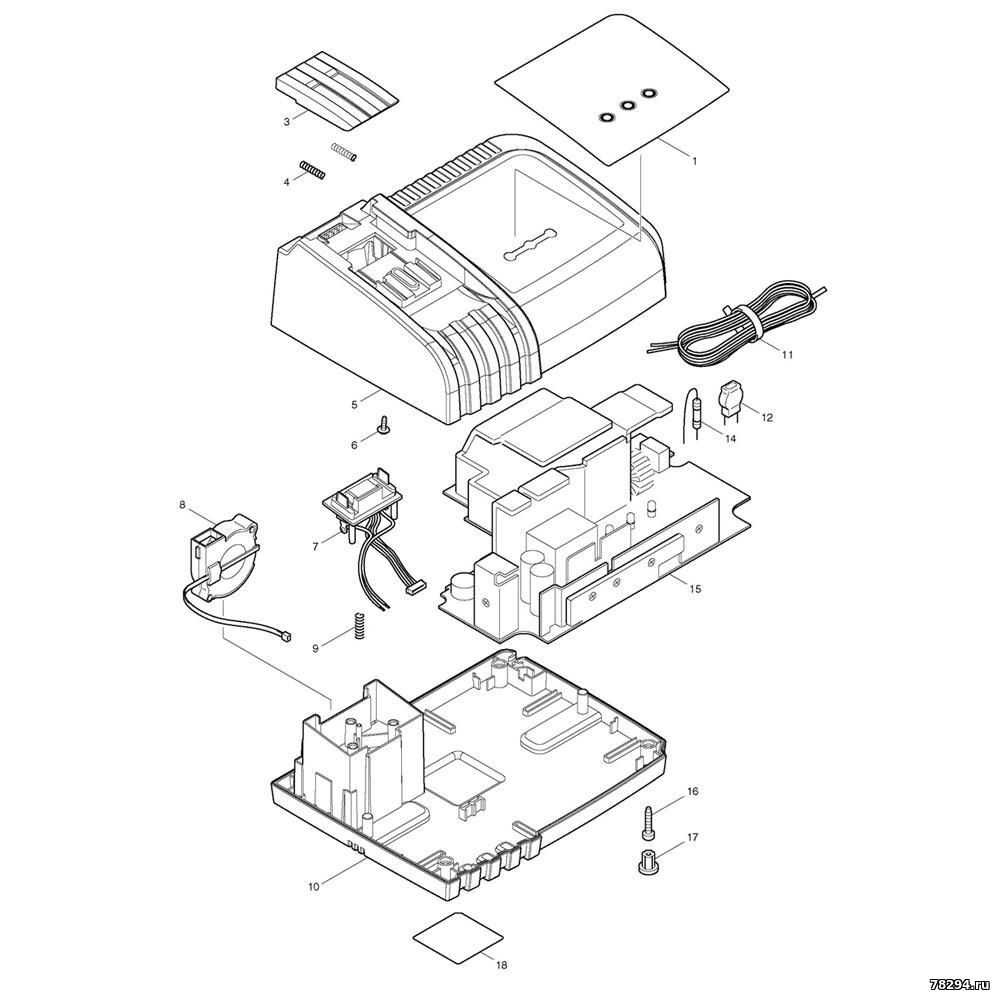

Схема Makita DC36RA

Запчасти:
№ Наименование элемнта Количество Код запчасти
1 Табличка маркировочная 1 808579-3
3 TERMINAL COVER 1 419569-7
4 COMPRESSION SPRING 4 2 231474-6
5 Крышка корпуса зарядного устройства 1 158849-3
6 TAPPING SCREW FLANGE BT3X10 1 266278-7
7 TERMINAL UNIT 1 638654-9
8 Вентилятор охлаждения DC24SA 1 638499-5
9 Компрессионная пружина 4 1 233194-8
10 Корпус зарядного устройства 1 450861-2
11 Кабель виниловый 0.75-2-2.0(new) 1 667985-9
11 Кабель виниловый 0.75-2-2.0(верс1) 1 667861-7
12 Резистор для DC14SA/DC24SA 1 647306-1
14 FUSE 1 652786-8
15 Плата управления 1 631878-6
16 TAPPING SCREW 4X20 4 266497-5
17 Резиновый наконечник 13 4 286255-3
18 DC36RA Метка названия 1 866393-3
