Зарядное устройство Makita DC18SJ схема и ремонт
1915T9-4 USB-PD-Ladegerät, DC18SJ
А-79859
Инструкция - https://www.makita.sk/userfiles/manualy/DC18SJ_navod.pdf

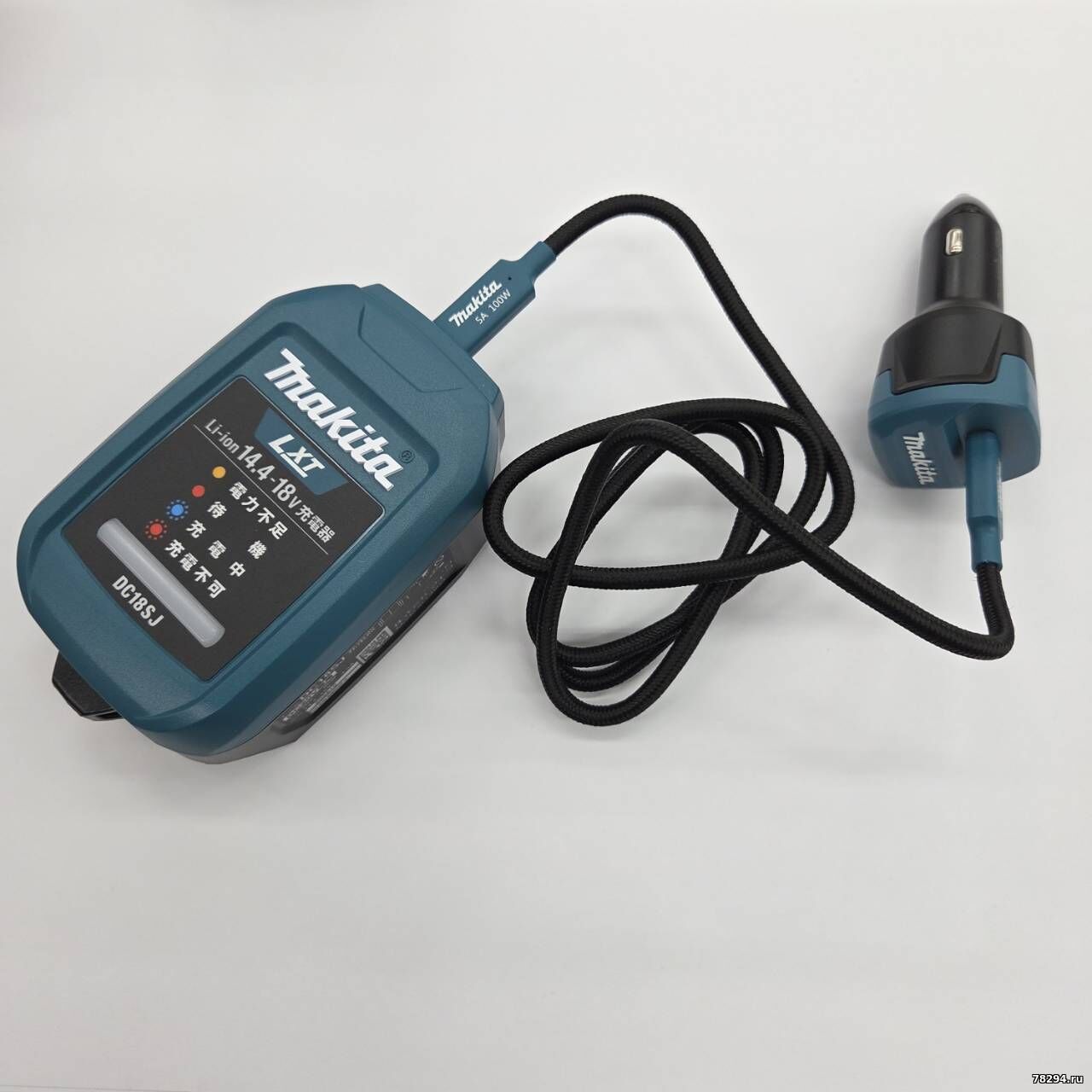

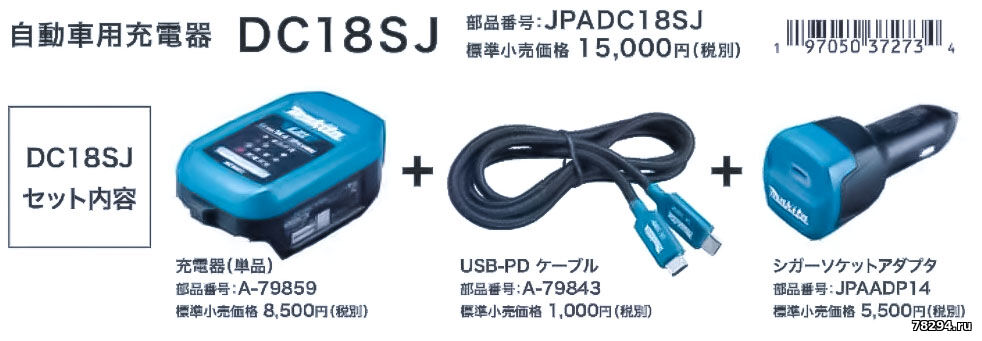

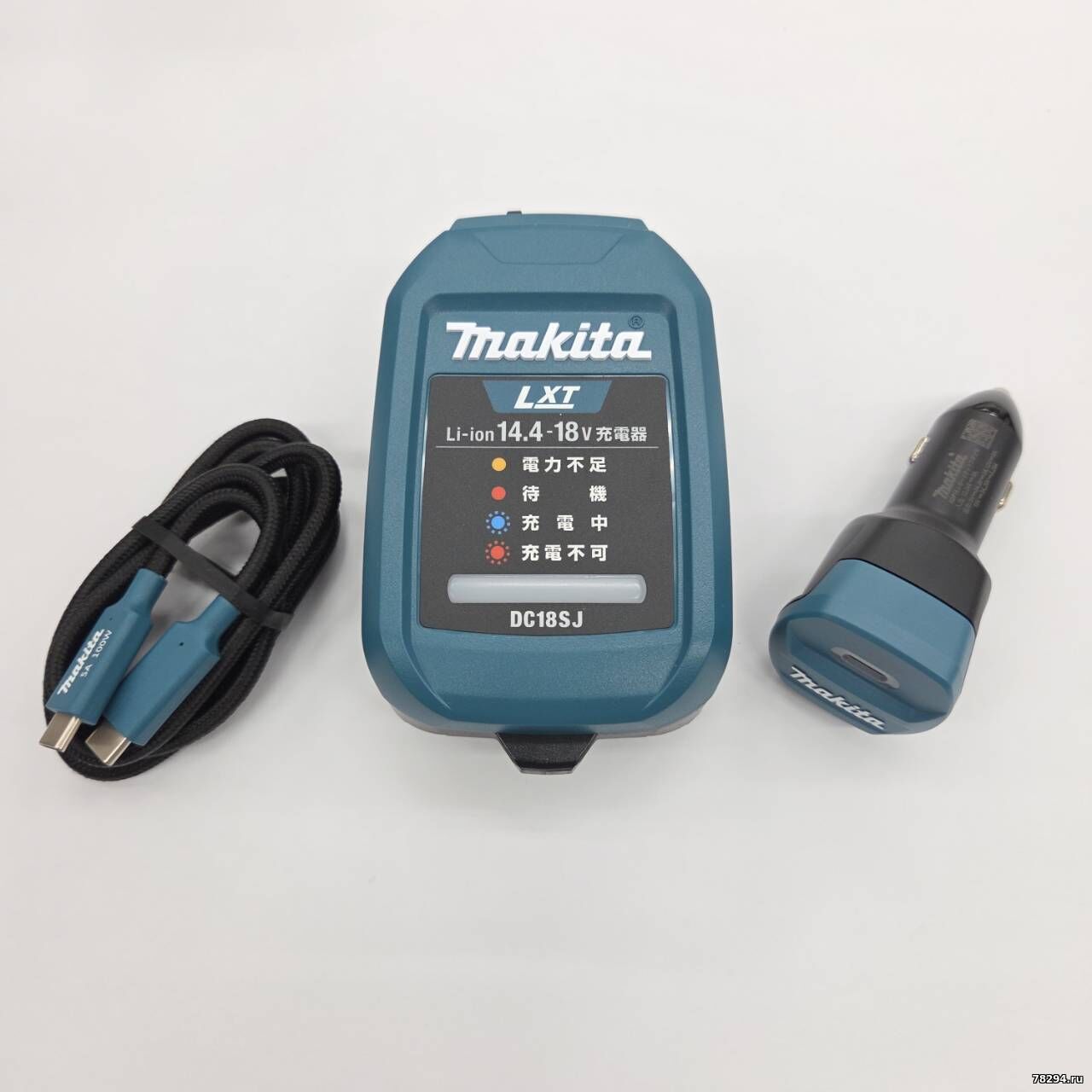

В комплект входят зарядное устройство A-79859, адаптер для прикуривателя ADP14 и USB-кабель.
Совместимо с напряжением 14,4 В и 18 В.

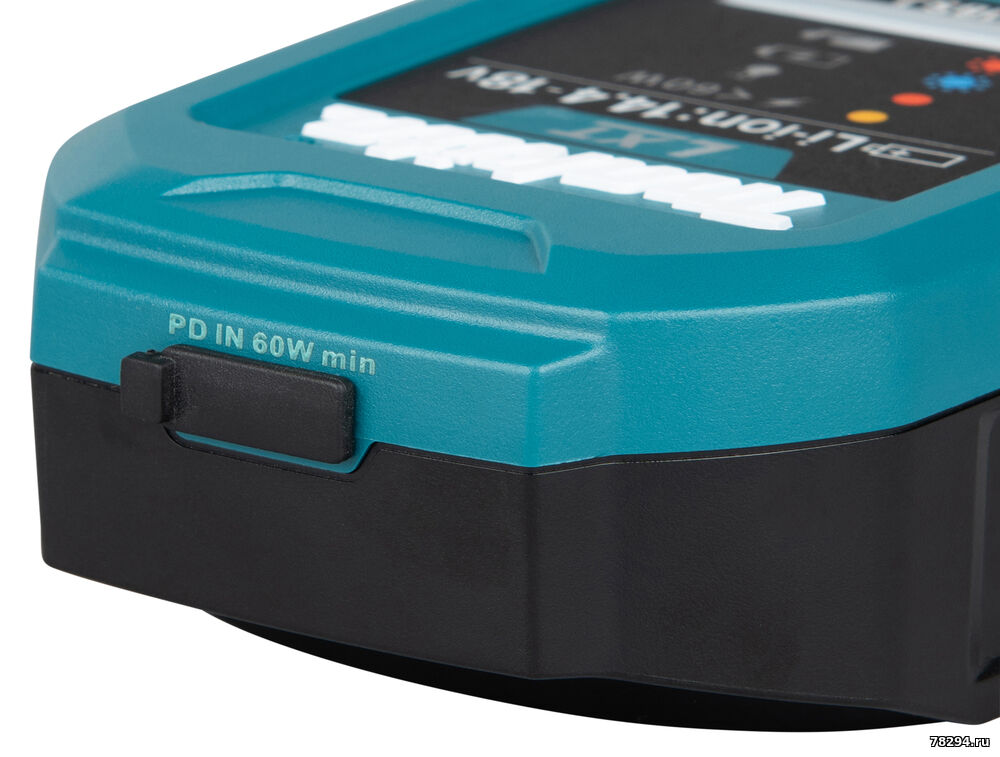

Зарядка невозможна, если выходная мощность адаптера и кабеля менее 60 Вт.
Время зарядки:
BL1820B: приблизительно 38-50 минут;
BL1860B: приблизительно 100-145 минут.

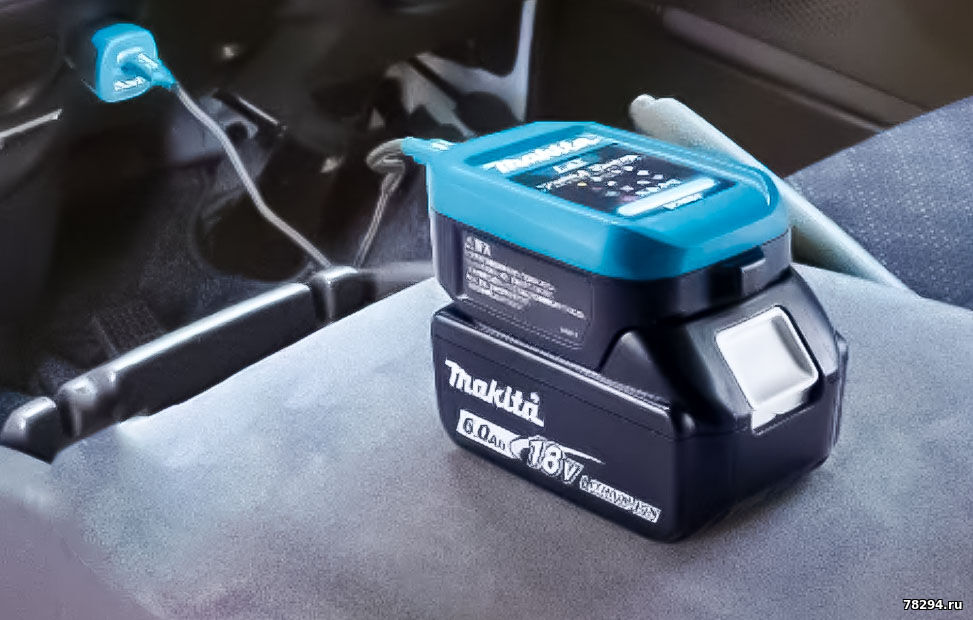

Например, для зарядки BL1860B в автомобиле требуется приблизительно 65 Вт мощности, поэтому время зарядки составляет приблизительно 145 минут.
При использовании розетки 100 В и входной мощности 100 Вт время зарядки составляет приблизительно 100 минут.
PD 60W : 14.4V-18V,2.1A
PD 80W : 14.4V-18V,3A
PD 100W: 14.4V-18V, 3.5A
*1 BL1430A/AP и BLB182 не заряжаются.
*2 Сменные адаптеры ADP01/ADP02/ADP03/ADP04 не используются.
Этот зарядный адаптер поддерживает только работу зарядки к батарее и не поддерживает операцию по подаче питания от батареи к USB-разъемнику.
В качестве конкретной операции UC18SJ следует отметить, что заряд батареи не выполняется, даже если подключено зарядное устройство меньше USB PD 60W.
Например, даже если вы подключаете USB-устройство, такое как 5V или USB PD 45W, с обычным USB A, предупреждающий светодиод, который не поддерживает зарядку, включается и не заряжается.
Кроме того, некоторые USB-устройства PD имеют ограничения на выход из-за тепловой генерации основного блока, но считается, что зарядка прекратится, если максимальная выходная мощность упадет ниже 60W из-за влияния лимита выходного потока.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, Вчера, 10:59 | Сообщение # 2
|
Администраторы
Anat78
Подполковник
- Сообщений:8070
- Репутация:67±
|
DC18SJ
Li-ion • 14,4 – 18 В
12/24 В - Зарядное устройство для литий-ионных аккумуляторов 14,4 В и 18 В
USB PD зарядное устройство для аккумуляторов LXT 14,4 В и 18 В.
Время зарядки зависит от входной мощности PD (60 / 80 / 100 Вт) и емкости аккумулятора. Светодиодный индикатор отображает текущее состояние зарядки. Кабель USB Type-C между блоком питания и зарядным устройством имеет длину 1 метр.
Технические характеристики
Напряжение батареи 14,4 / 18 В
Серия батарей: LXT ✓
Среднее время зарядки 27 - 280 мин
Время зарядки 1,5 Ач 27 - 35 мин
Время зарядки 2,0 Ач 38 - 50 мин
Время зарядки 3,0 Ач 48 - 70 мин
Время зарядки 4,0 Ач 67 - 95 мин
Время зарядки 5,0 Ач 84 - 120 мин
Время зарядки 6,0 Ач 100 - 145 мин

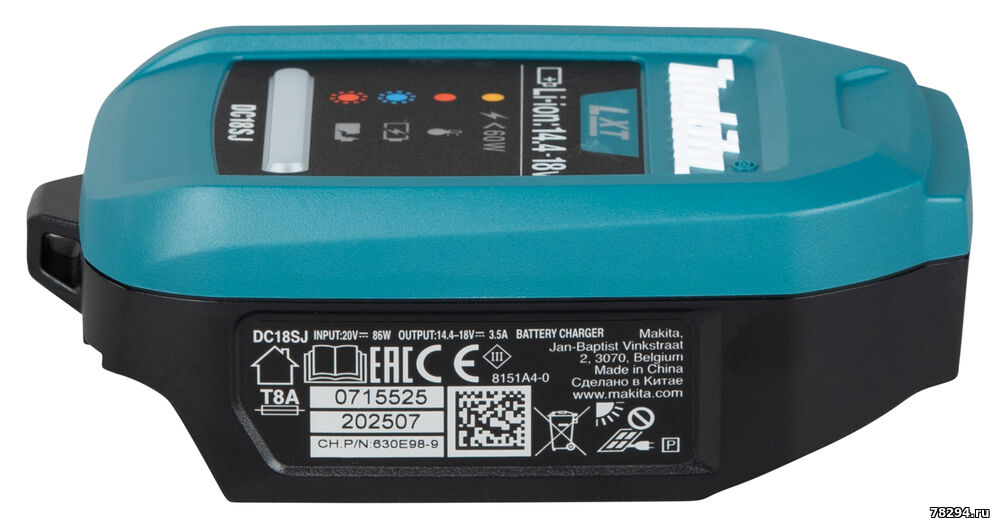

Макс. Потребляемая мощность 86 Вт
Длина шнура питания 1,0 м
Габариты изделия (Д x Ш x В) 117 x 72 x 43 мм
Тип батареи (Ni-MH/Li-Ion) Li-ion
Вес без батареи 0,13 кг
Время зарядки 9,0 Ач 150 - 215 мин
Время зарядки 12,0 Ач 200 - 280 мин
