Зарядное устройство DC10SB Makita 199397-3
|
|
|
Anat78
|
Дата: Среда, 05.11.2025, 11:10 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7930
- Репутация:65±
|
Зарядное устройство DC10SB 12В,1.5\2\4Ач Li-ion Makita 199397-3 схема и ремонт
197363-4
630996-7
Ток заряда 5А
Зарядное устройство DC10SB (арт. 199397-3) идентично зарядному устройству DC10SA (арт. 197347-2). Артикул З/У был изменён
производителем в связи с заменой маркировки 10,8V на маркировку
10,8V-12V (max).
Заряжает аккумы в 2 раза быстрее чем DC10WB и DC10WD. Есть вентилятор охлаждения.
Инструкция - https://www.manualslib.com/products/Makita-Dc10sb-5130552.html
https://www.icmsmakita.eu/CMS....0SB.pdf

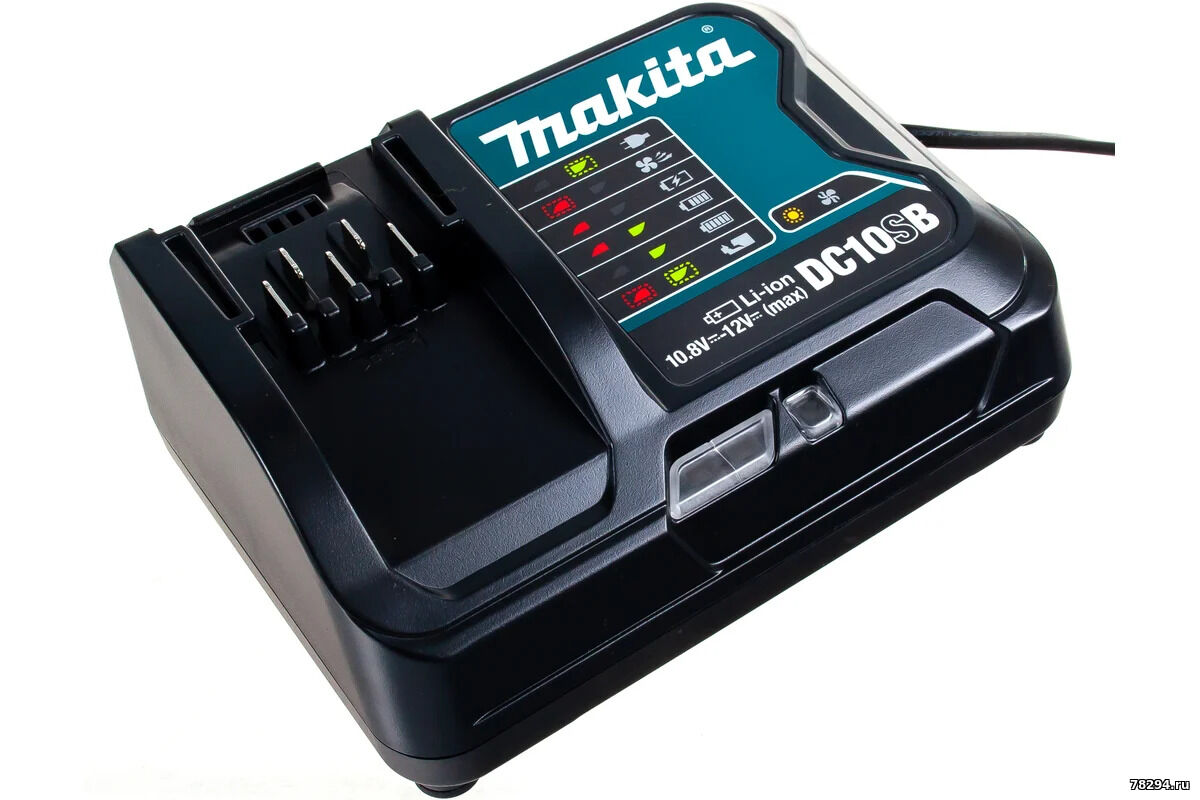

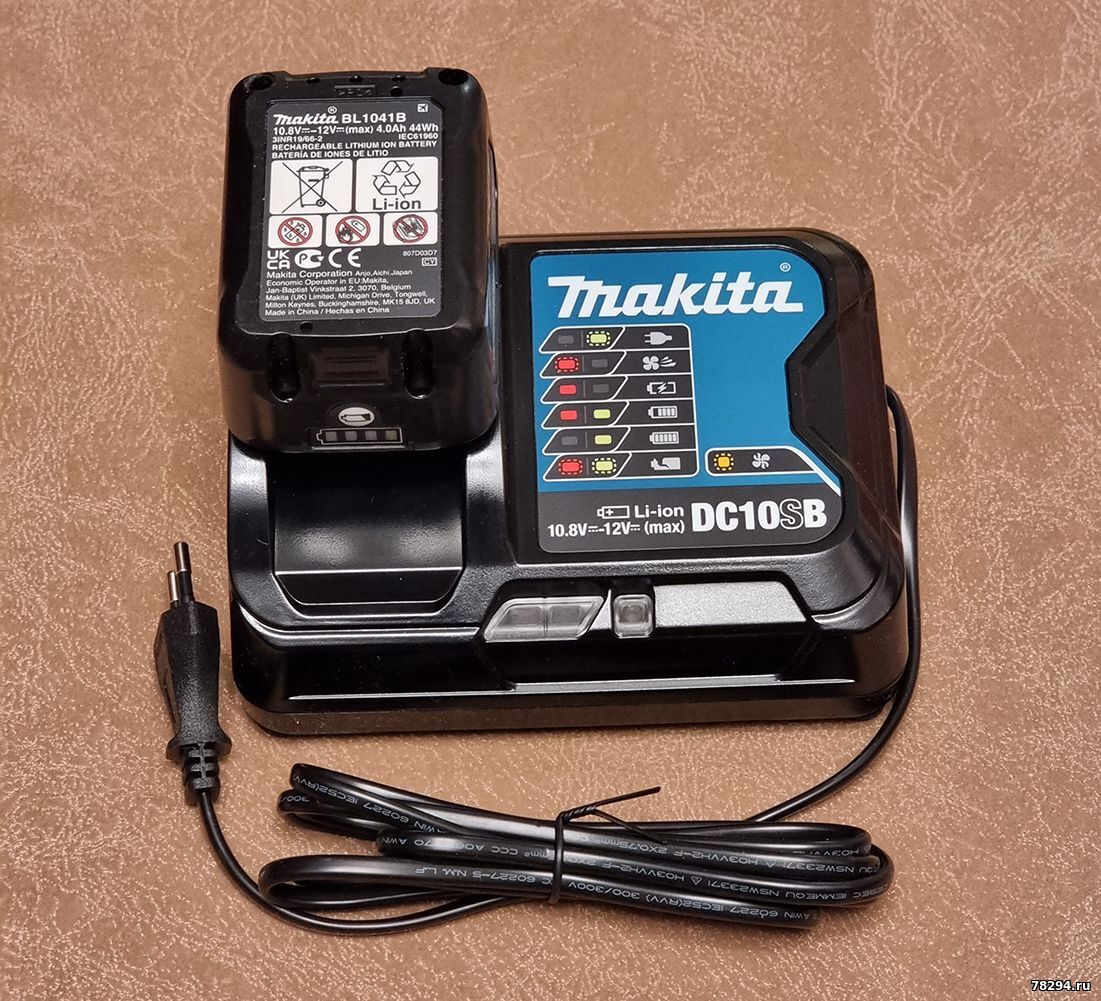

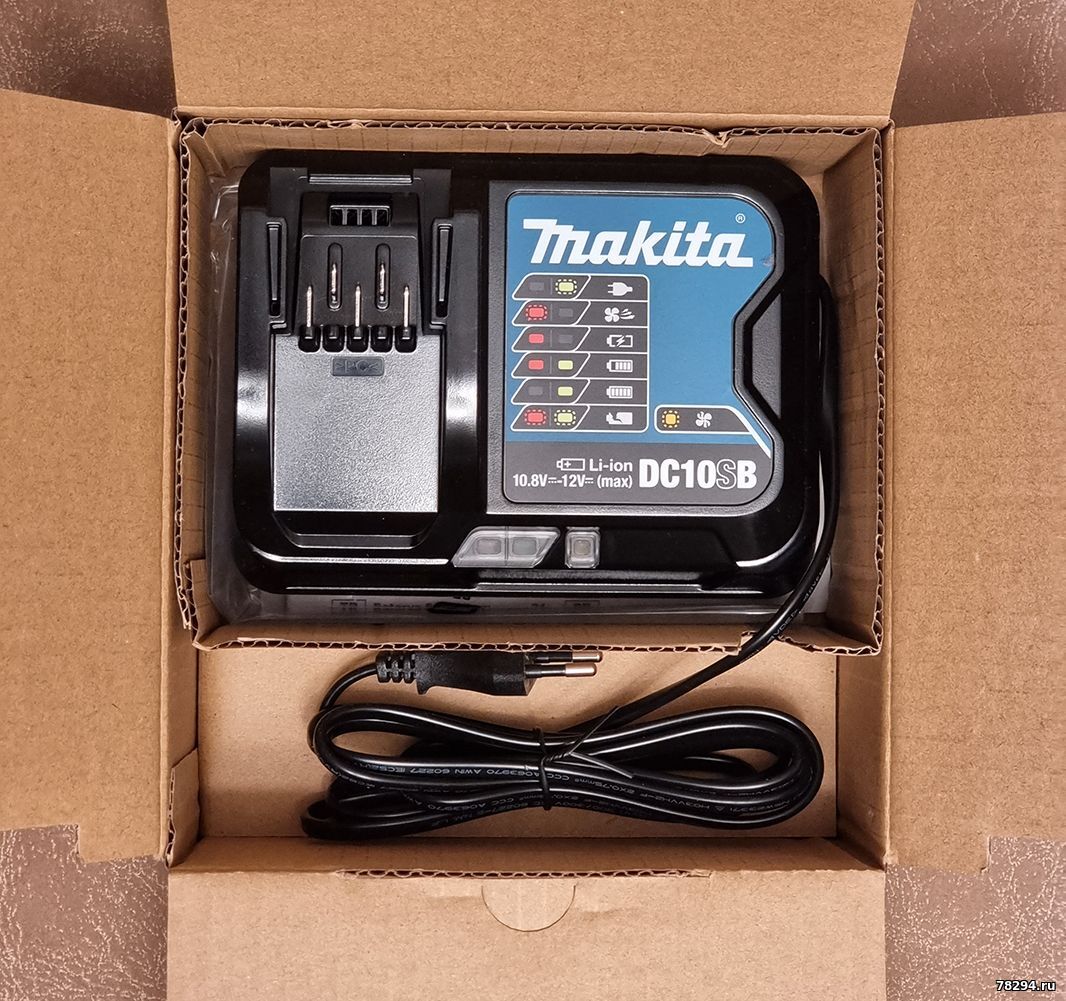

Зарядное устройство DC10SB 12В,1.5\2\4Ач Li-ion Makita 199397-3 позволяет быстро
зарядить Li-ion аккумуляторы с напряжением 10.8 В-12В.

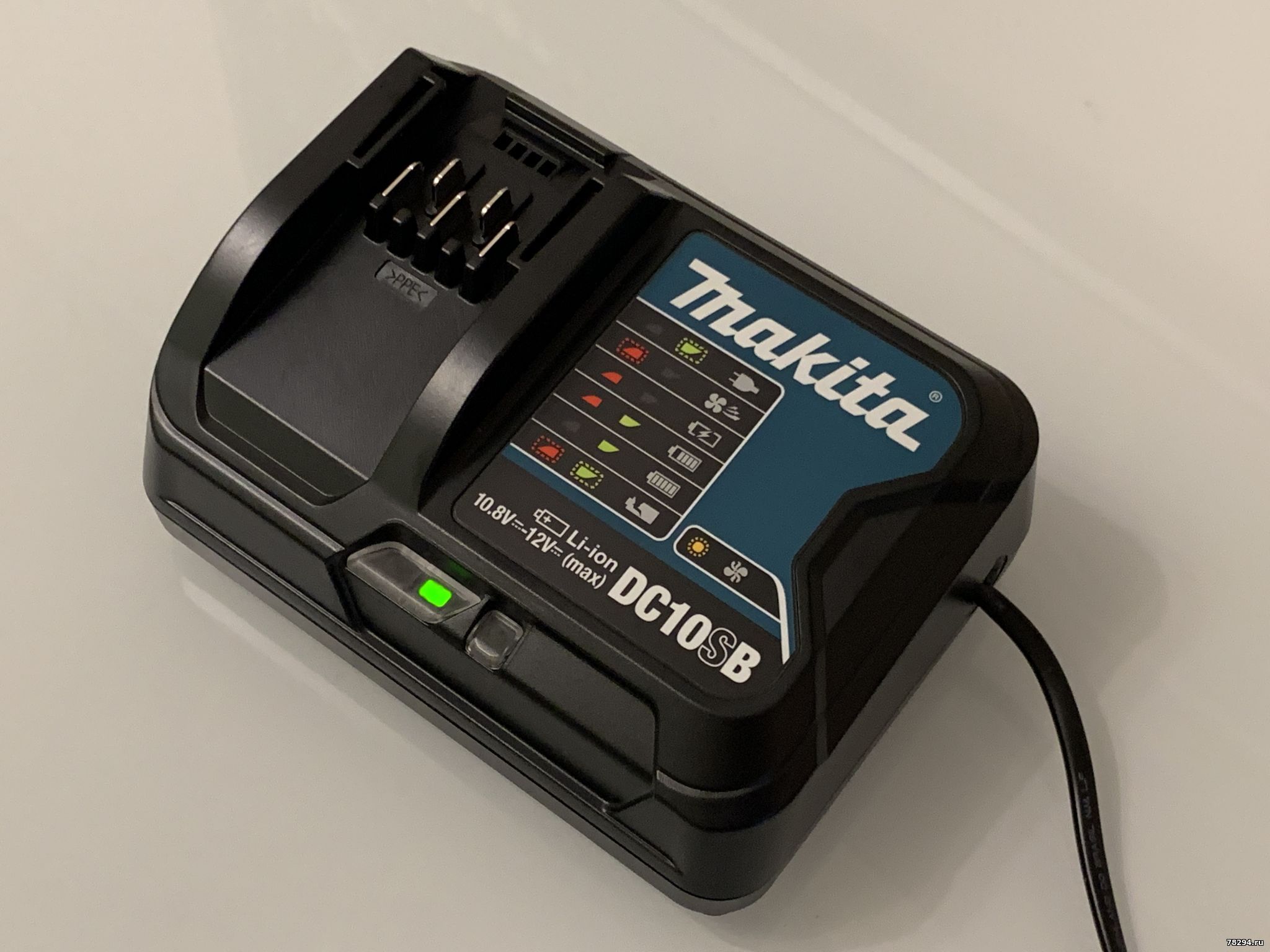

Световой индикатор информирует пользователя о степени заряда аккумулятора.
- Время заряда аккумулятора 1.5 Ач - 22 мин.
- Время заряда аккумулятора 2 Ач - 30 мин.
- Время заряда аккумулятора 4 Ач - 60 мин.
Nominal Battery Voltage 12 V
Charging Time 1.5 Ah 22 min
Charging Time 2.0 Ah 30 min
Charging Time 4.0 Ah 60 min

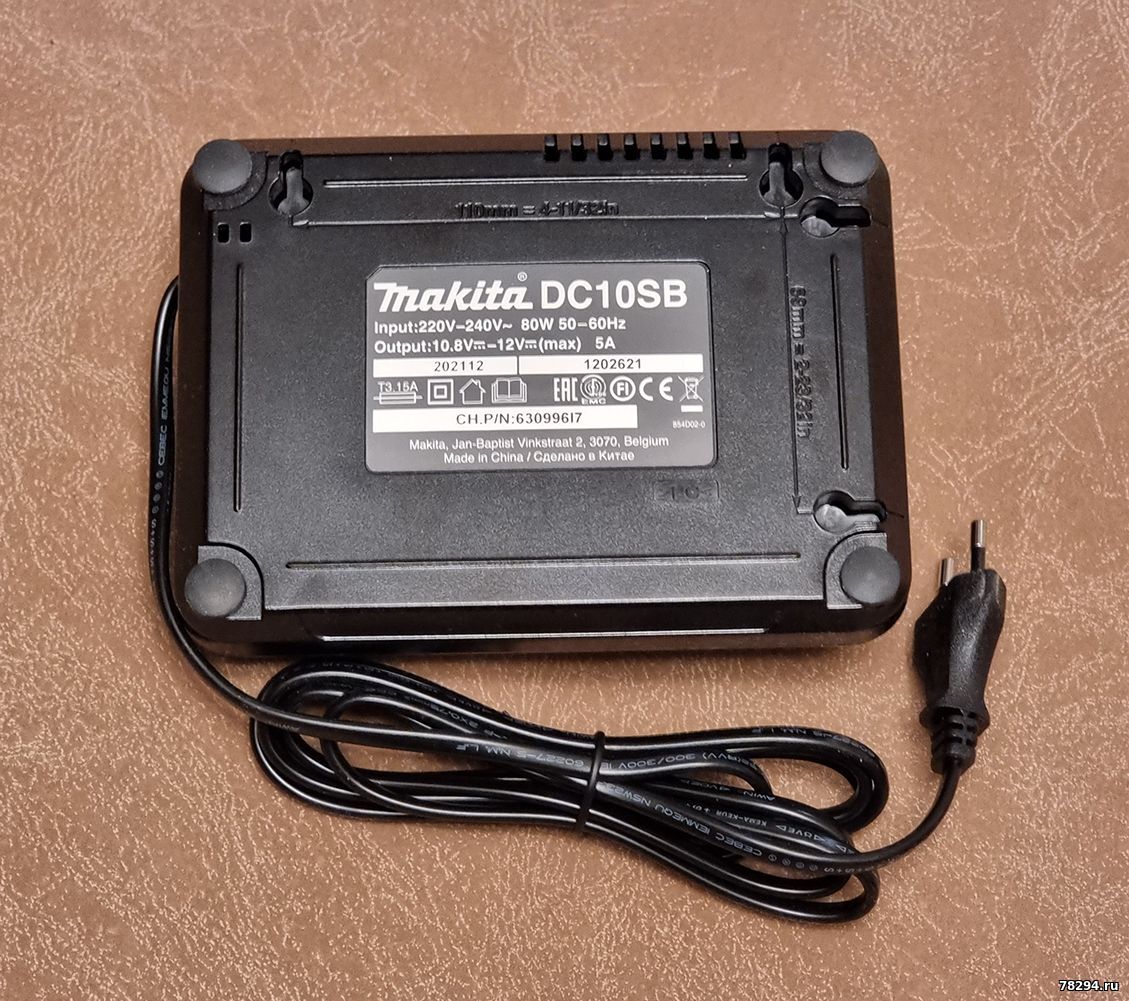

Continuous Input Power 240V 80 W
Power Supply Cord 2,0 m
Product Dimensions (L x W x H): 120 x 163 x 73 mm
Product net weight 0,63 kg
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 05.11.2025, 11:20 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7930
- Репутация:65±
|

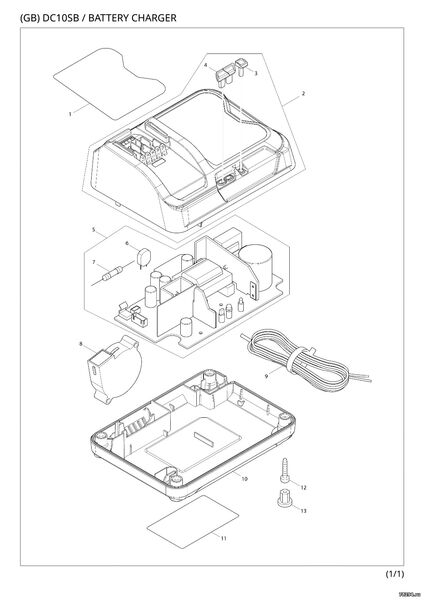

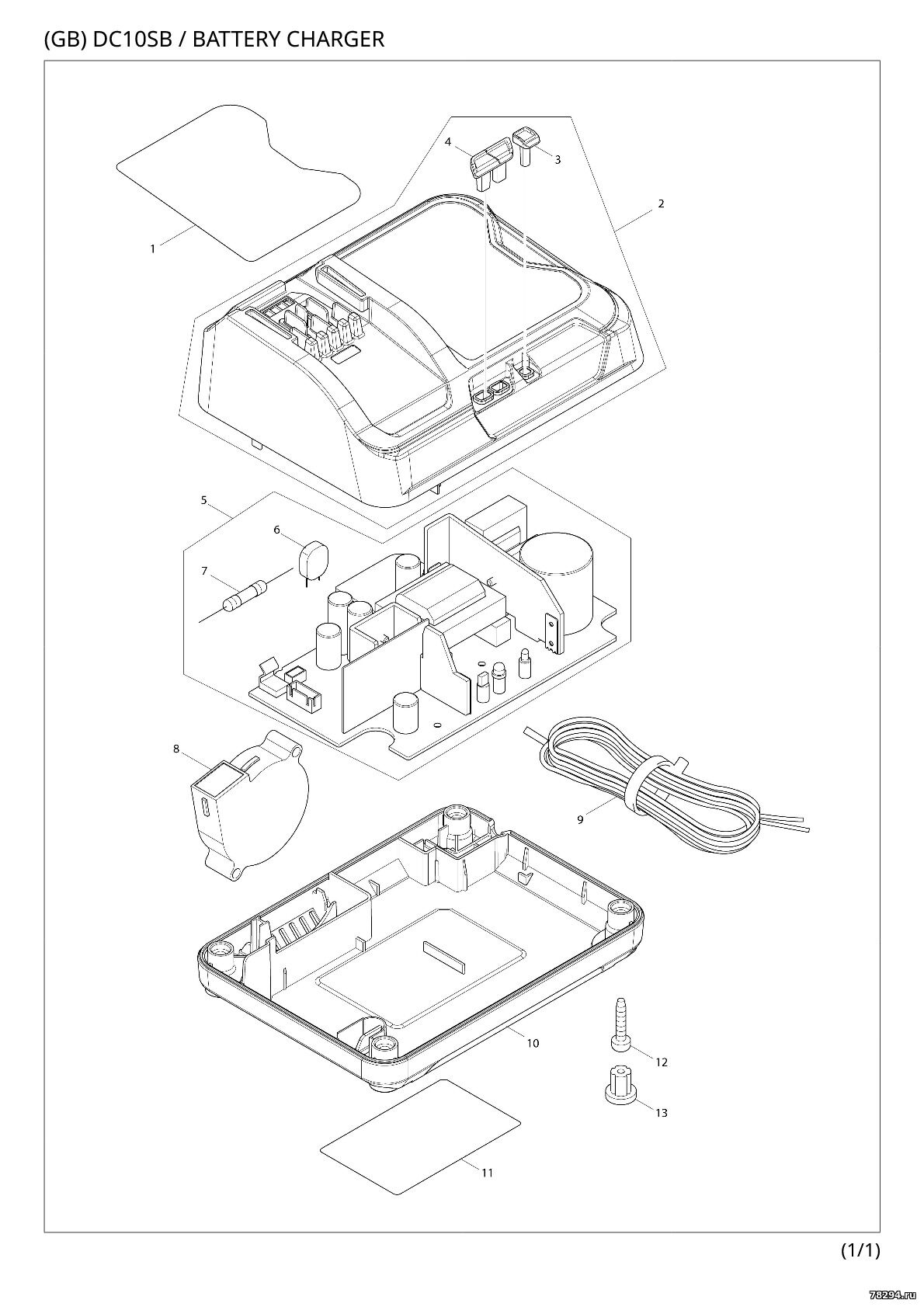

Запчасти для DC10SB
Pos. Parts no. Description Quantity
001 807B60-3 Charging condition label 1
002 143280-6 Charger case complete 1
D10 INC. 3,4
003 456049-2 Lens 1
004 455959-0 Lens 1
005 620431-3 Charging circuit 1
D10 INC. 6,7
005-1 620H84-6 Charging circuit 1
D10 INC. 6,7
006 647069-9 Varistor 1
007 652804-2 Fuse 1
008 638499-5 Sirocco fan 1
009 667986-7 Vinyl cord 0.75-2-2.0 1
010 456048-4 Charger case cover 1
012 266346-6 Pan head tapping screw 4X20 4
012-1 265B01-9 Pan head tapping screw 4X20 4
013 286255-3 Cap 13 4
F03 197346-4 Battery charger set DC10SB 1
F08 197370-7 Battery charger set DC10SB 1
