Зарядное устройство DC18RF с ЖК и вентиля(Алиэкспресс) схема
Anat78 Дата: Воскресенье, 29.08.2021, 22:50 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

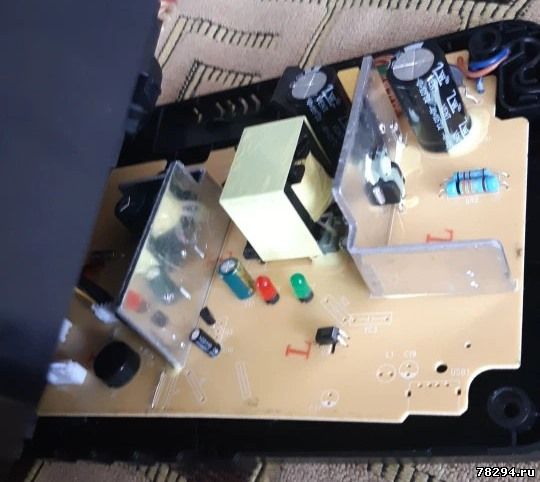

Зарядное устройство DC18RF с ЖК и вентилятором (Алиэкспресс) схема и доработка
DC18VRF
купить можно здесь: http://alli.pub/5z3kch

Ток заряда 6А





















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 29.08.2021, 22:57 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
osnovin89 Дата: Понедельник, 27.06.2022, 10:45 | Сообщение # 3

Пользователи

osnovin89

Рядовой

  • Сообщений:3
  • Репутация:0±

добрый день! показания напряжения не соответствовали реальности решил заменить резистр в делителе но произошел казус и в мк появилась дырка. можно ли как то понять что за мк и где можно взять прошивку
Anat78 Дата: Понедельник, 27.06.2022, 22:02 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

Увы это знают только в китае кто их делал smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dbuket2010 Дата: Четверг, 02.03.2023, 20:13 | Сообщение # 5

Пользователи

dbuket2010

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день, купил данную модель с алиэкспресс, но без вентилятора. Решил взять питание на вентилятор непосредственно с контакта, которые заряжают аккумулятор. В итоге получилась гирлянда, судя по-всему шим-контроллер ушёл в защиту. По началу показывал что проблема с аккумулятор( даже когда его там и нет). А теперь сходит с ума. Первую секунду аккумулятор заряжается по дисплею, потом зарядился, через ещё секунду дисплей показывает всё и перестаёт работать. Есть шанс поставить мк новый, и главное какой подойдёт. Не подскажите??

Вот так себя ведёт зарядка. Внешне всё целое, да и насколько позволяет знания, мультиметр пробоев нигде не показывает







Сообщение отредактировал dbuket2010 - Четверг, 02.03.2023, 21:21
Anat78 Дата: Четверг, 02.03.2023, 23:13 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

или повреждение шлейфа на жк или статикой убили мк, заменить можно да на такой же но кто его прошьет?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dbuket2010 Дата: Четверг, 02.03.2023, 23:51 | Сообщение # 7

Пользователи

dbuket2010

Рядовой

  • Сообщений:3
  • Репутация:0±

Оставлю в роле донора и экспериментов
novicheck Дата: Суббота, 04.03.2023, 15:15 | Сообщение # 8

Пользователи

novicheck

Рядовой

  • Сообщений:3
  • Репутация:0±

У меня когда грамотёнки не хватает справиться с МК. Я сдуваю всё на низкой стороне всё кроме силового диода,  компаратора и светодиодов. На одном компараторе собираю стабилизатор тока, на втором индикатор заряда. Напряжение на выходе стабилизирую с помощью стабилитрона или тл431.
dbuket2010 Дата: Среда, 08.03.2023, 15:42 | Сообщение # 9

Пользователи

dbuket2010

Рядовой

  • Сообщений:3
  • Репутация:0±

Нашёл у друга такое же зарядное устройство, купленное на год раньше, ради эксперимента поменял мк с одного на другой. На его зарядном устройство после замены мк ничего не изменилось, работает в штатном режиме, у меня же наоборот, показывает первые 5 секунд идёт процесс зарядки, а после заряд завершён. Если проблема не в мк, подскажите из-за чего может быть данный глюк???
danyapostfactum Дата: Среда, 19.06.2024, 02:07 | Сообщение # 10

Пользователи

danyapostfactum

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата dbuket2010 ()
из-за чего может быть данный глюк?

Сгорел мосфет скорее всего, Q4 или его сосед. Прозвонить мосфеты и заменить. Либо управляющий ключ Q5. Контроллер видит отсутствие тока и сообщает об окончании зарядки.
dim770 Дата: Воскресенье, 30.06.2024, 21:48 | Сообщение # 11

Пользователи

dim770

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата danyapostfactum ()
Q4 или его сосед
Добрый день! Не подскажите что это за мосфеты? По маркировке ничего не могу найти. Спасибо.
danyapostfactum Дата: Вторник, 02.07.2024, 04:50 | Сообщение # 12

Пользователи

danyapostfactum

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата dim770 ()
Не подскажите что это за мосфеты?

У меня стоят CMD40P03. Это P-канальные мосфеты на 30 вольт. С аналогами проблем быть не должно.
dim770 Дата: Воскресенье, 07.07.2024, 17:42 | Сообщение # 13

Пользователи

dim770

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата danyapostfactum ()
У меня стоят CMD40P03
Спасибо огромное! А то я уже запаниковал.  yes
