Зарядное устройство DC18RC (Алиэкспресс) схема и доработка
Anat78 Дата: Воскресенье, 29.08.2021, 21:45 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6158
  • Репутация:48±
Anat78

Зарядное устройство DC18RC (Алиэкспресс) схема и доработка

Покупал зарядное здесь: http://alli.pub/5z3fre
цена с купонами примерно 1200р



Характеристикам почти соответствует, ток заряда 1,5-2А только на самом деле

Совместимые модели для:
BL1415 BL1420 BL1815 BL1820 BL1830 BL1840 BL1850 BL1845 BL1860
DC7100, DC711, DC9700,DC9710,DC18RA, DC18SE DC18SC DC1803 DC1804 DC1201 DC1290 DC1410 DC1412 DC1413 DC1414,
Литиевая батарея DC1470 DC1439 DC14SA LXT

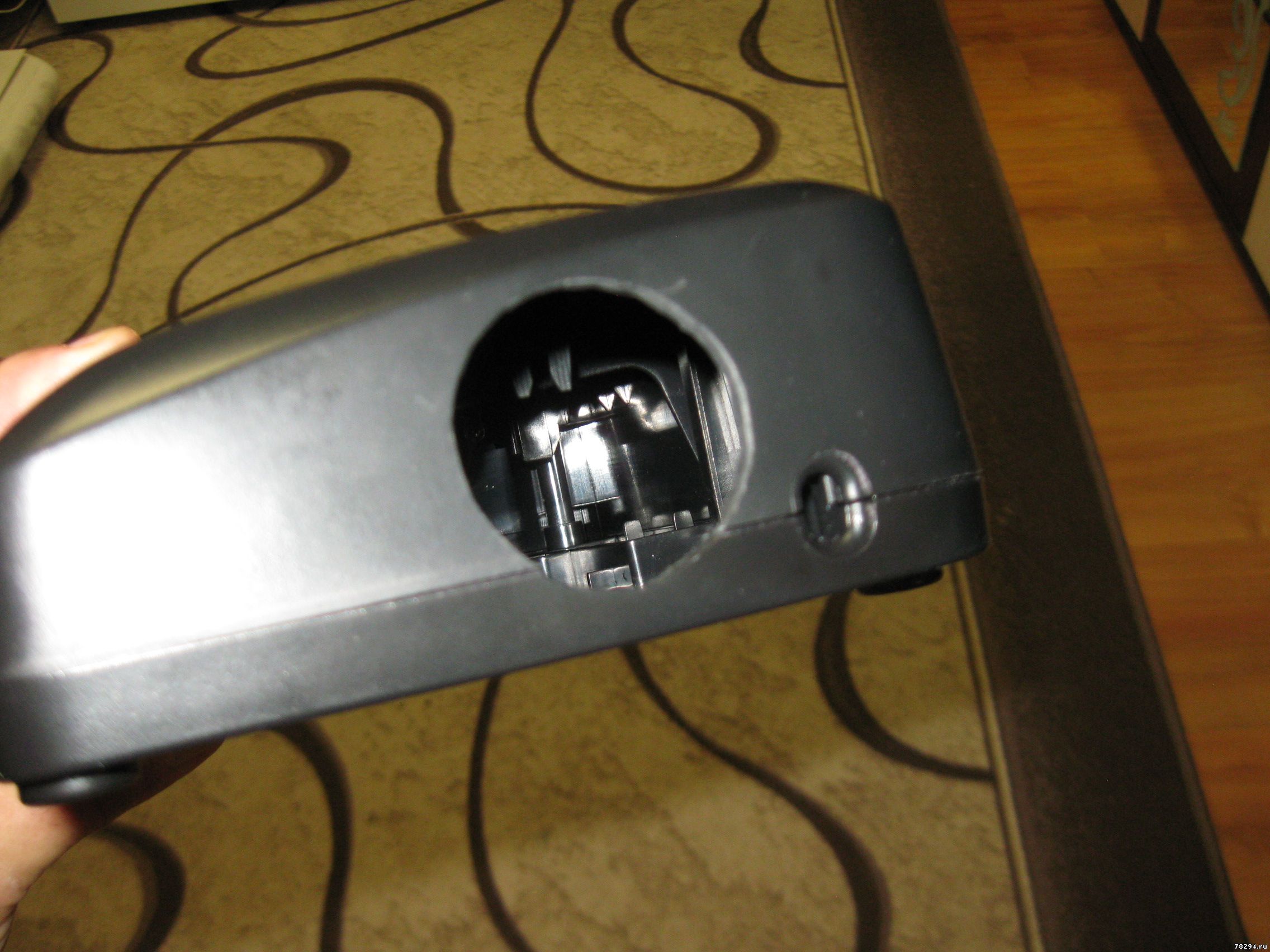

Для лучшего охлаждения при работе добавил вентилятор на 24 вольта 40*40мм - http://alli.pub/5z3ghn











Поддержать развитие сайта можно здесь: http://www.78294.ru/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 29.08.2021, 22:00 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6158
  • Репутация:48±
Anat78

При перегреве сгорает шим силовая и обвязка:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
varotero Дата: Понедельник, 05.09.2022, 11:58 | Сообщение # 3

Пользователи

varotero

Рядовой

  • Сообщений:3
  • Репутация:0±

привет,а схема есть?буду признателен.
Anat78 Дата: Понедельник, 05.09.2022, 13:30 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6158
  • Репутация:48±
Anat78

Схема просто стандартная из даташита на шим

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
t28888851 Дата: Четверг, 09.03.2023, 15:07 | Сообщение # 5

Заблокированные

t28888851

Рядовой

  • Сообщений:1
  • Репутация:0±

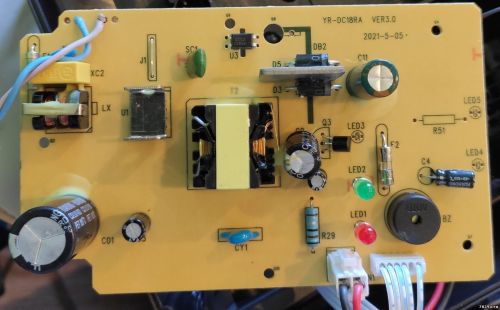

на форуме есть фото где вентилятор дополнительный поставили  можно фото платы показать где конкретно припаяли на плате?

плата YR-DC18RA  VER3.0
sandy4273 Дата: Понедельник, 24.04.2023, 13:07 | Сообщение # 6

Пользователи

sandy4273

Рядовой

  • Сообщений:11
  • Репутация:0±

Имел неосторожность купить сей девайс.Редкостная гадость.При токе заряда в 1.5 - 1.7А адски греются силовые элементы ШИМ cre6959 dip8 , диоды выпрямителя FR303 (два в параллель) и 7805 .Поставил 7805 в корпусе ТО220 с небольшим радиатором, результат есть ,но не существенный.И это при том , что +5 питают контроллер с мА потребления всего то. Диоды заменил на F20C20 - греются , и это при токе 1.5А  и возможностях 2х диодов в корпусе ЕО220 пропустить до 40А .Радиатор не помог, чуть увеличивается время до разогрева .Сейчас поставил HFA25PB60 , время переключения 23ns - греется так же как и предыдущие.Снабберная цепь у диода присутствует и она исправна 10nF и 39 ом .Может ее номиналы не соответствуют схемным , это вопрос.Потому как в даташит на ШИМ нет номиналов .Вентилятор заказал , поставлю .Но интрига остается .





sandy4273 Дата: Понедельник, 24.04.2023, 13:14 | Сообщение # 7

Пользователи

sandy4273

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата t28888851 ()
плата YR-DC18RA  VER3.0
Не знаю умеет ли это чудо работать с вентилятором как оригинальные . Когда придет вентилятор 40х40х10 на 24 вольта , то включу его прямо на зарядные клеммы  после предохранителя  по току заряда .
sandy4273 Дата: Понедельник, 24.04.2023, 16:42 | Сообщение # 8

Пользователи

sandy4273

Рядовой

  • Сообщений:11
  • Репутация:0±



подскажите какого типа и номиналы снабберных цепочек в ваших зарядках С2 , R1 , D5  и   R6 , C5 , D7
sandy4273 Дата: Вторник, 25.04.2023, 23:12 | Сообщение # 9

Пользователи

sandy4273

Рядовой

  • Сообщений:11
  • Репутация:0±

По нагреву элементов схемы .7805  - входное напряжение с выпрямителя тпосле рансформатора 25 вольт , выходное 5 вольт . При минимальном токе  микроконтроллер и светодиоды  , мощность рассеивания на ней стремится к 1 вт . Отсюда её нагрев ,нуждается в радиаторе , режим работы мягко сказать жестковат .Вся энергия идет в тепло .Та же ситуация с диодами выпрямителя после трансформатора .Снабберная цепь посчитана чисто под диоды которые должны использоваться  по заводу  SF5200. Если  менять на более высокотоковые  для уменьшения нагрева , то и эту цепь необходимо пересчитать , иначе нагрев останется так как изменятся параметры емкости и скорости переключения диодов.Считать лень , поэтому поставил диоды по заводу , и изменил радиаторы по охлаждению 7805 и диодов .При установке радиатора проблем с охлаждением  не должно быть .





sandy4273 Дата: Вторник, 25.04.2023, 23:20 | Сообщение # 10

Пользователи

sandy4273

Рядовой

  • Сообщений:11
  • Репутация:0±

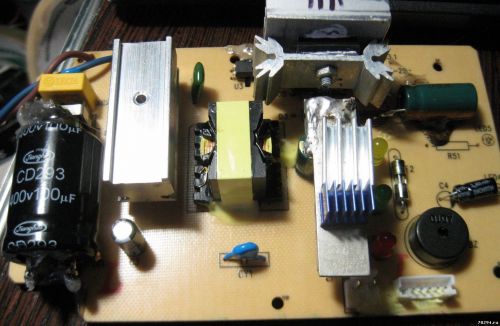

При таком изменении радиаторов нагрев уже намного меньше .При установке вентилятора нагрев должен снизиться до минимума .Ждем доставку с Али. вентилятора.
sandy4273 Дата: Среда, 03.05.2023, 15:47 | Сообщение # 11

Пользователи

sandy4273

Рядовой

  • Сообщений:11
  • Репутация:0±

С охлаждением другое дело .Ни чего не греется , может и поживет ,и поработает.
