Зарядное Dewalt DCB1106 переделка на 220В
Anat78 Дата: Четверг, 23.04.2020, 02:17 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

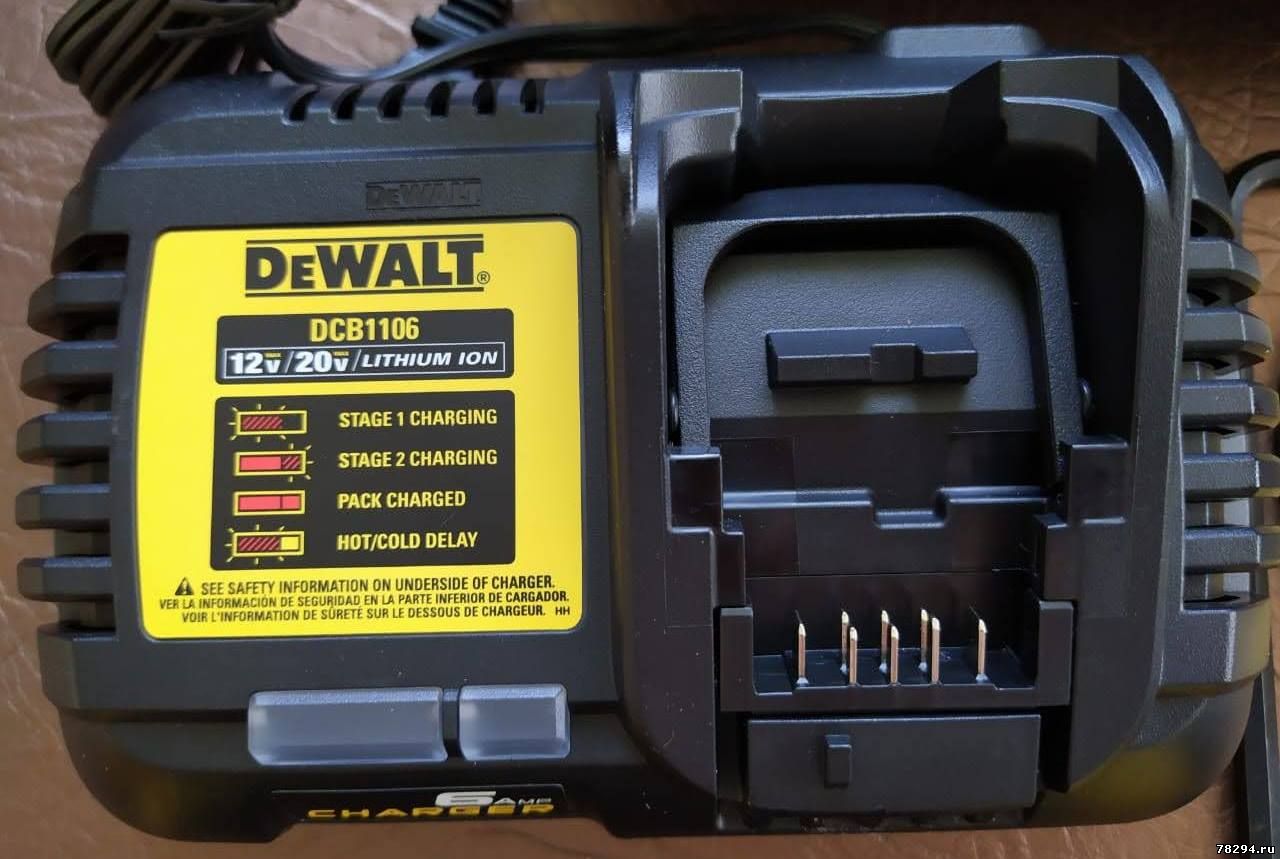

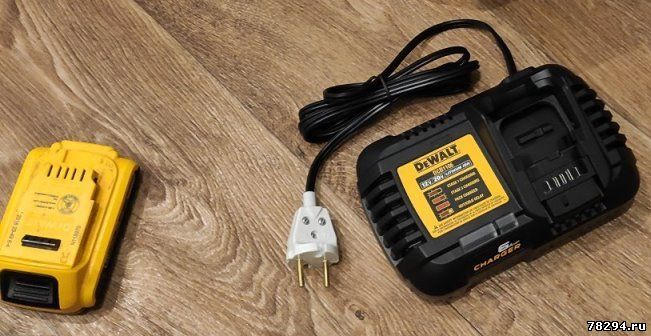

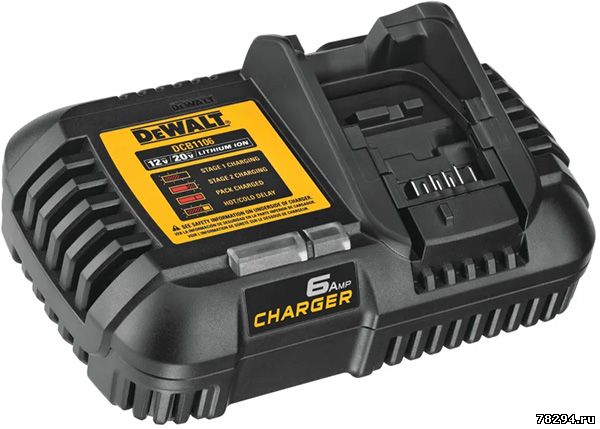

Зарядное Dewalt DCB1106 переделка на 220В

Ток заряда батарей - 6А
Потребляемая мощность - 300ВА



Может заряжать батарею емкостью 5 Ач до 80% за менее чем 45 минут.

Подходит для аккумуляторов - 12V MAX*, 20V MAX*, and FLEXVOLT Batteries

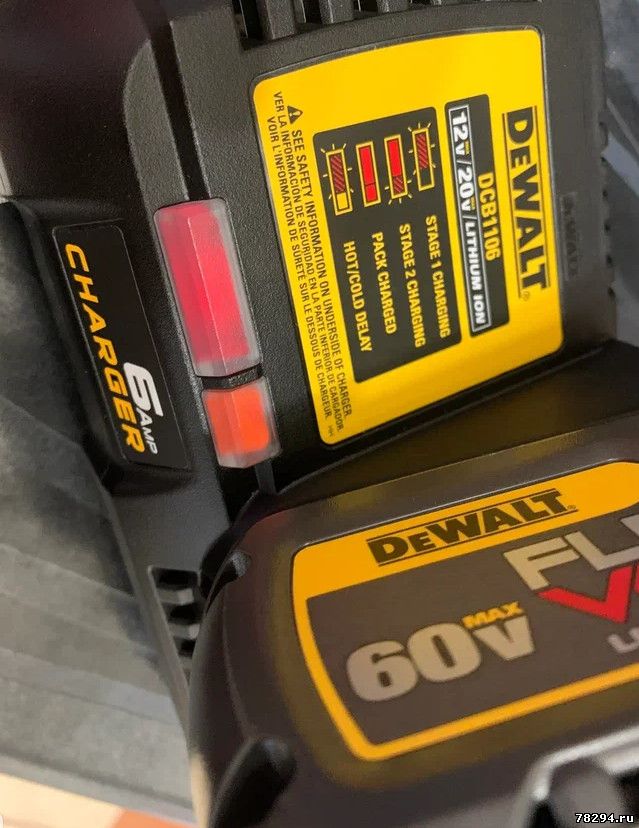

Зарядное устройство имеет светодиодные индикаторы «Stage 1» и «Stage 2», при
этом первый индикатор мигает, пока аккумулятор не зарядится на 80%. Как только батарея достигает 80%, первый светодиод горит красным, а индикатор второй ступени начинает мигать. Оба светодиода горят постоянно, когда аккумулятор полностью заряжен до 100%.





Доступно только для пользователей

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 23.04.2020, 02:21 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

  • DCB203 ограничен максимальным зарядным током 4А; все зарядные устройства будут ограничивать ток до этого уровня для этой батареи.
  • DCB204 ограничены максимальным зарядным током 8А; все зарядные устройства будут ограничивать ток до этого уровня для этой батареи.
  • DCB240 ограничен максимальным зарядным током 4А; все зарядные устройства будут ограничивать ток до этого уровня для этой батареи.


Максимальная зарядка аккумуляторных батарей 12 В не более 4 А; все совместимые с 12 В зарядные устройства будут ограничивать ток до этого уровня для этих батарей.

DCB118 будет снят с производства как аксессуар, но все еще будет продаваться в наборах. Вместо него везде будет зарядное DCB1106

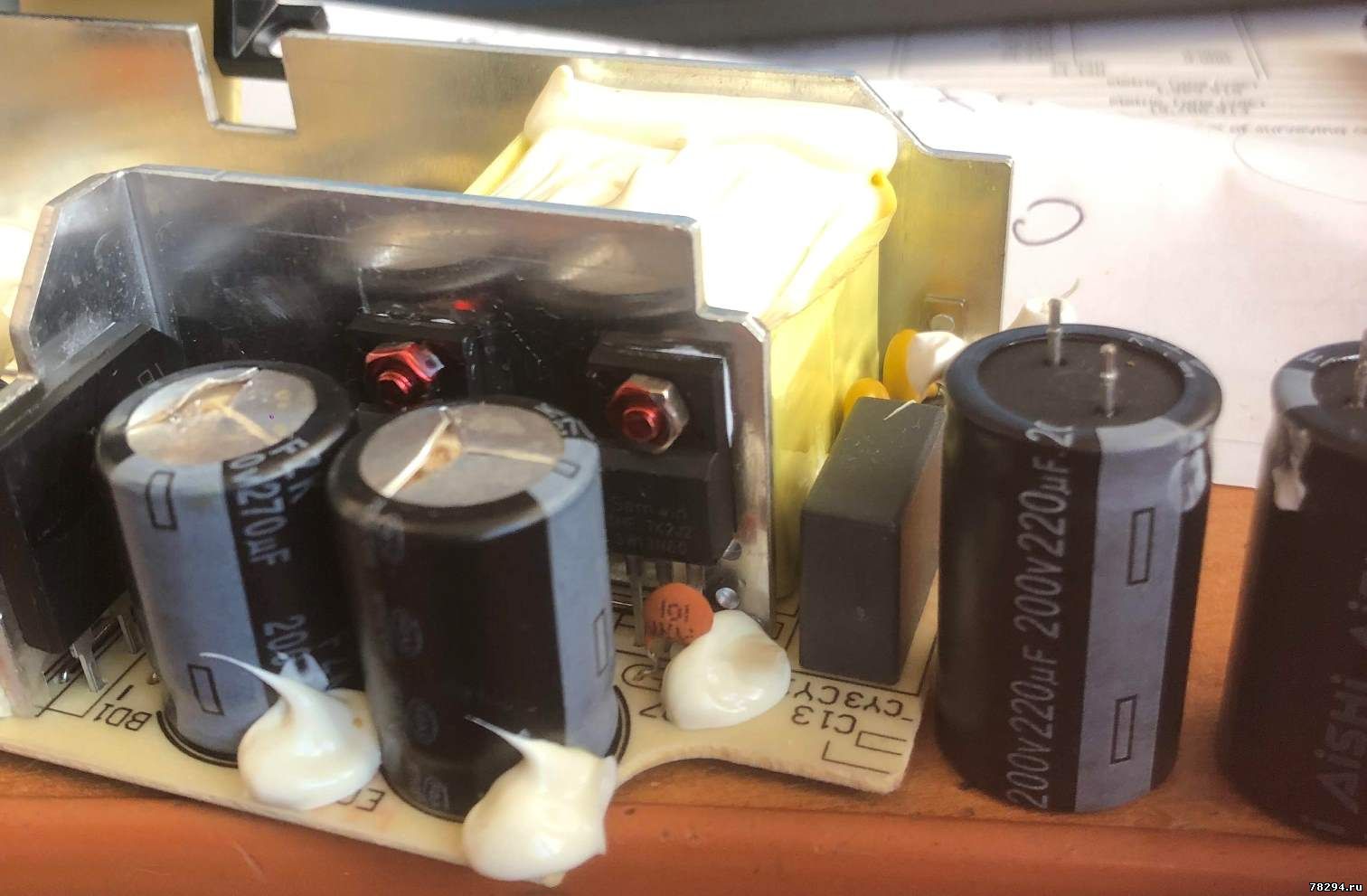

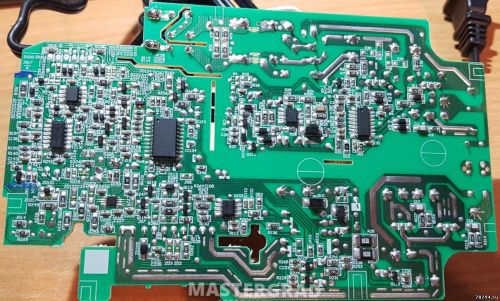

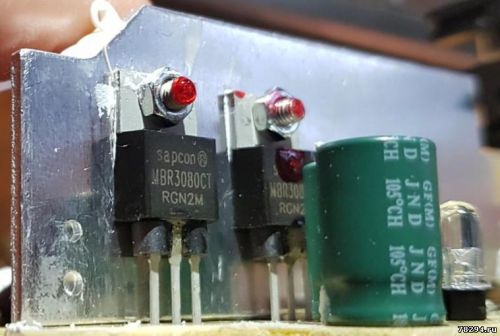

Еще фото внутренностей:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
7vovan7 Дата: Вторник, 27.10.2020, 07:06 | Сообщение # 3

Пользователи

7vovan7

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте. А нераспаянный вывод CN1, что находится рядом со шнуром питания на плате, это вывод зарядки USB? Можно ли его приколхозить? Нужно ли допаивать какие-либо элементы?

Сообщение отредактировал 7vovan7 - Вторник, 27.10.2020, 15:55
Anat78 Дата: Вторник, 27.10.2020, 16:25 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

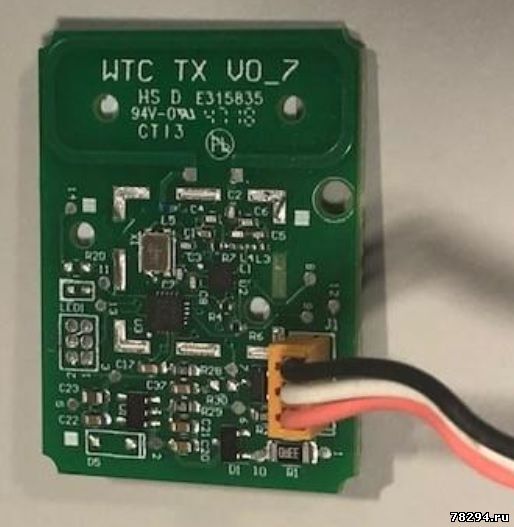

вывод СТ1 должен был использоваться для блютуз модуля, можете приколхозить юсб, на ток там маленький

например наподобие такого модуля статуса инструмента деволт:



Модуль: Пока не презентовали еще сетевой инструмент с блютус меткой, у меня только тесты есть


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vitoko_fredes Дата: Среда, 27.01.2021, 04:43 | Сообщение # 5

Пользователи

vitoko_fredes

Рядовой

  • Сообщений:1
  • Репутация:0±

какой варистор 14Д431к или 10Д431к?
Anat78 Дата: Среда, 27.01.2021, 10:42 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

VDR-14D431 (S14K275)

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igor_160788 Дата: Воскресенье, 31.01.2021, 01:16 | Сообщение # 7

Пользователи

igor_160788

Рядовой

  • Сообщений:23
  • Репутация:0±

А ток заряда при переделке надо уменьшать в данной зарядке?

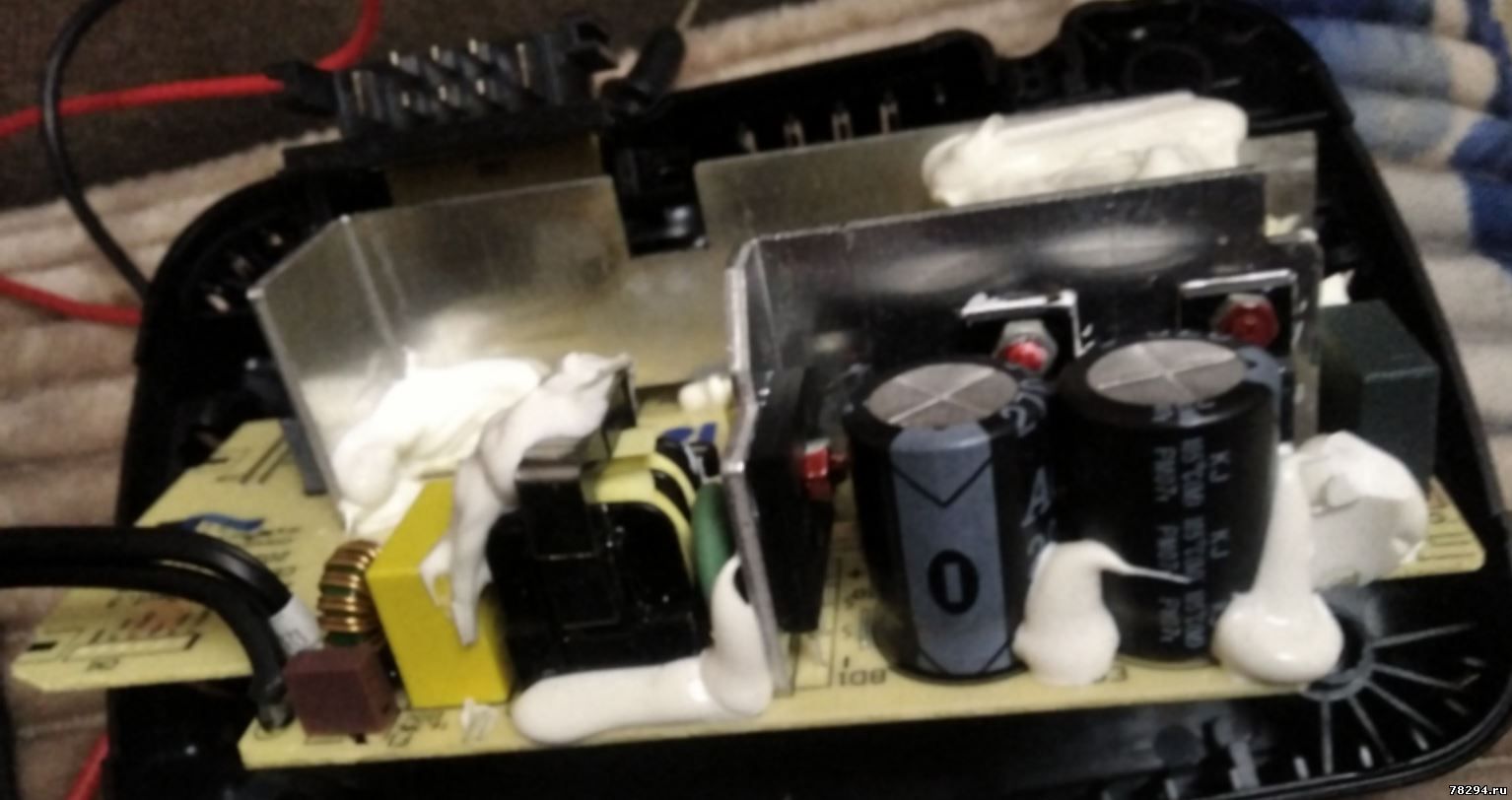

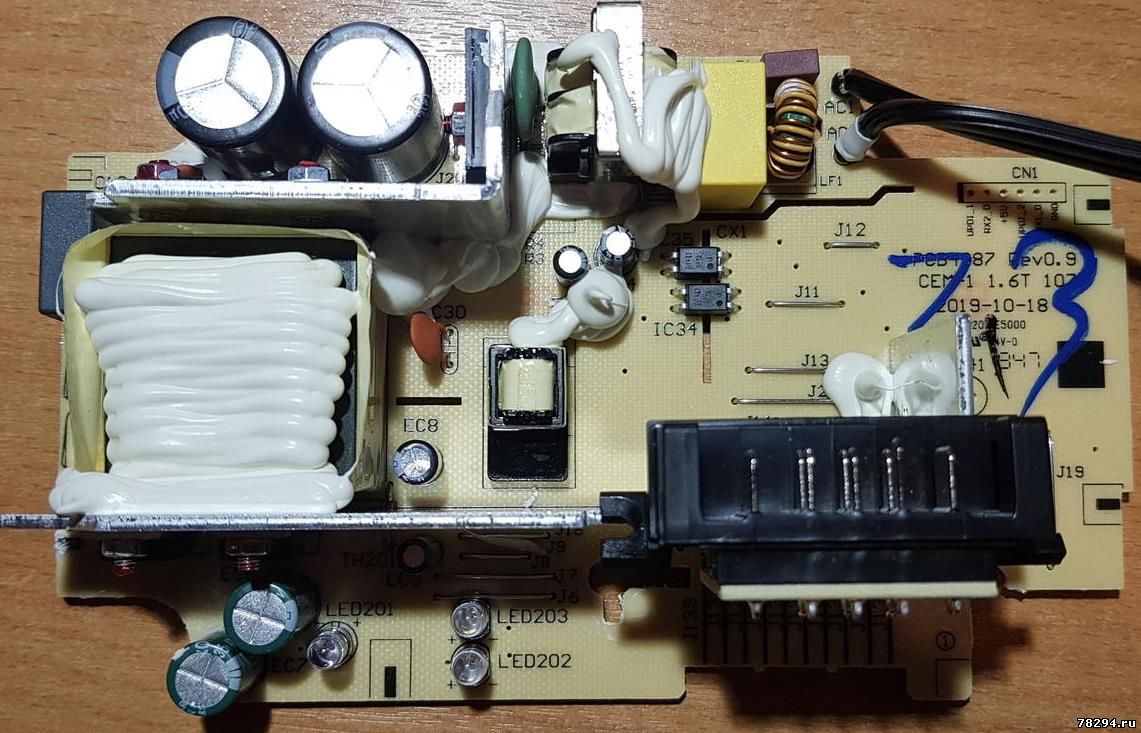

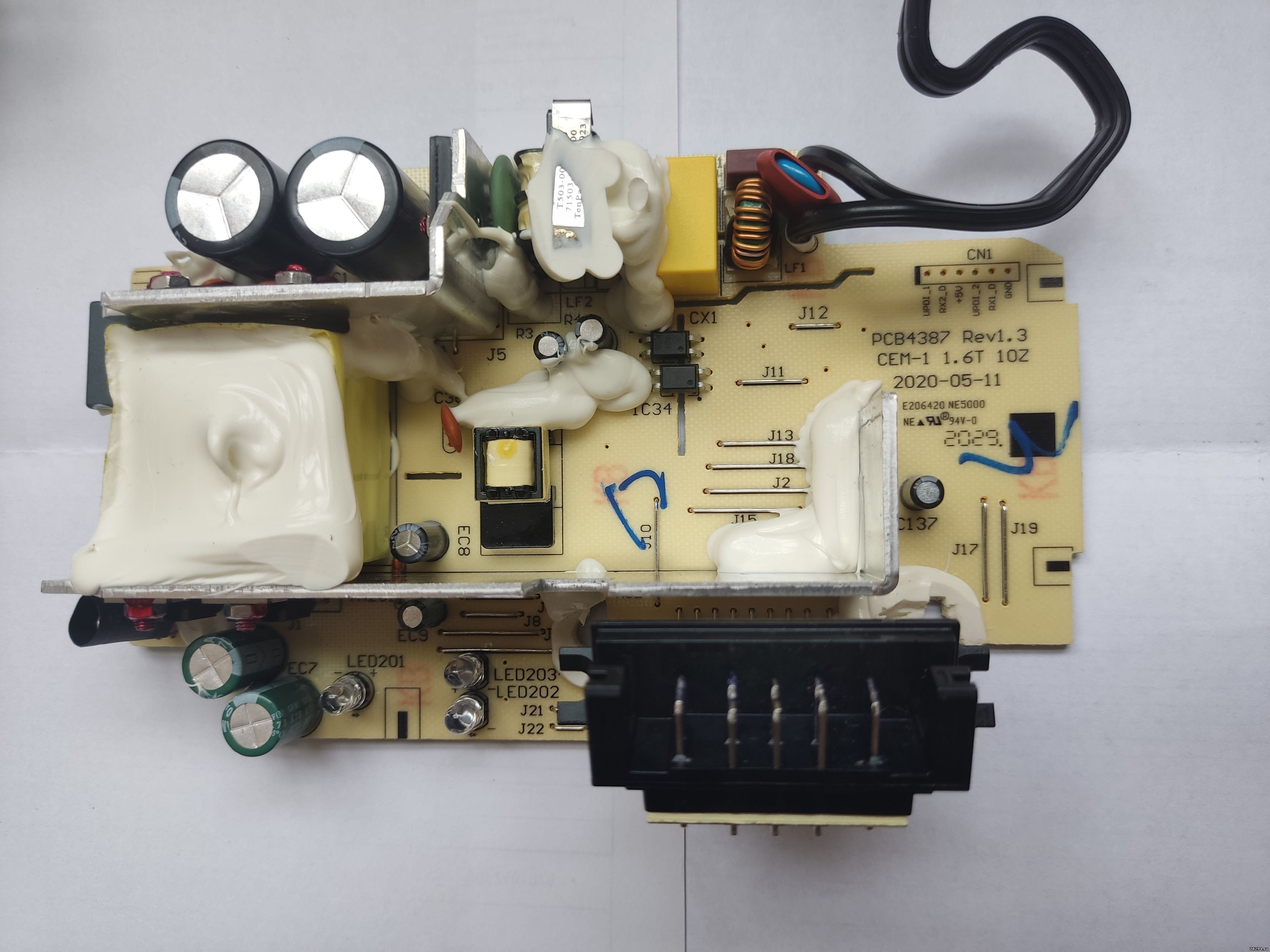

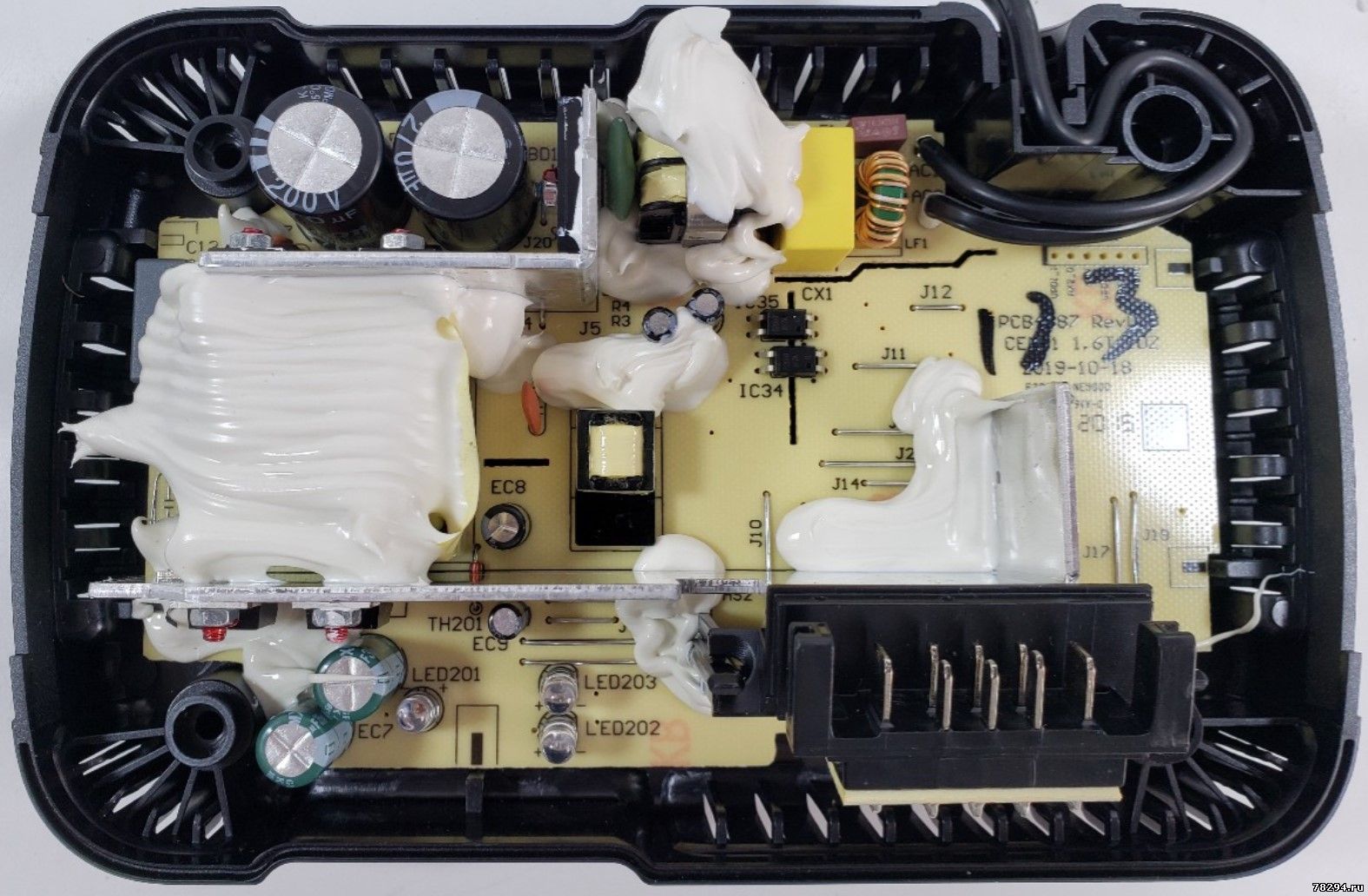

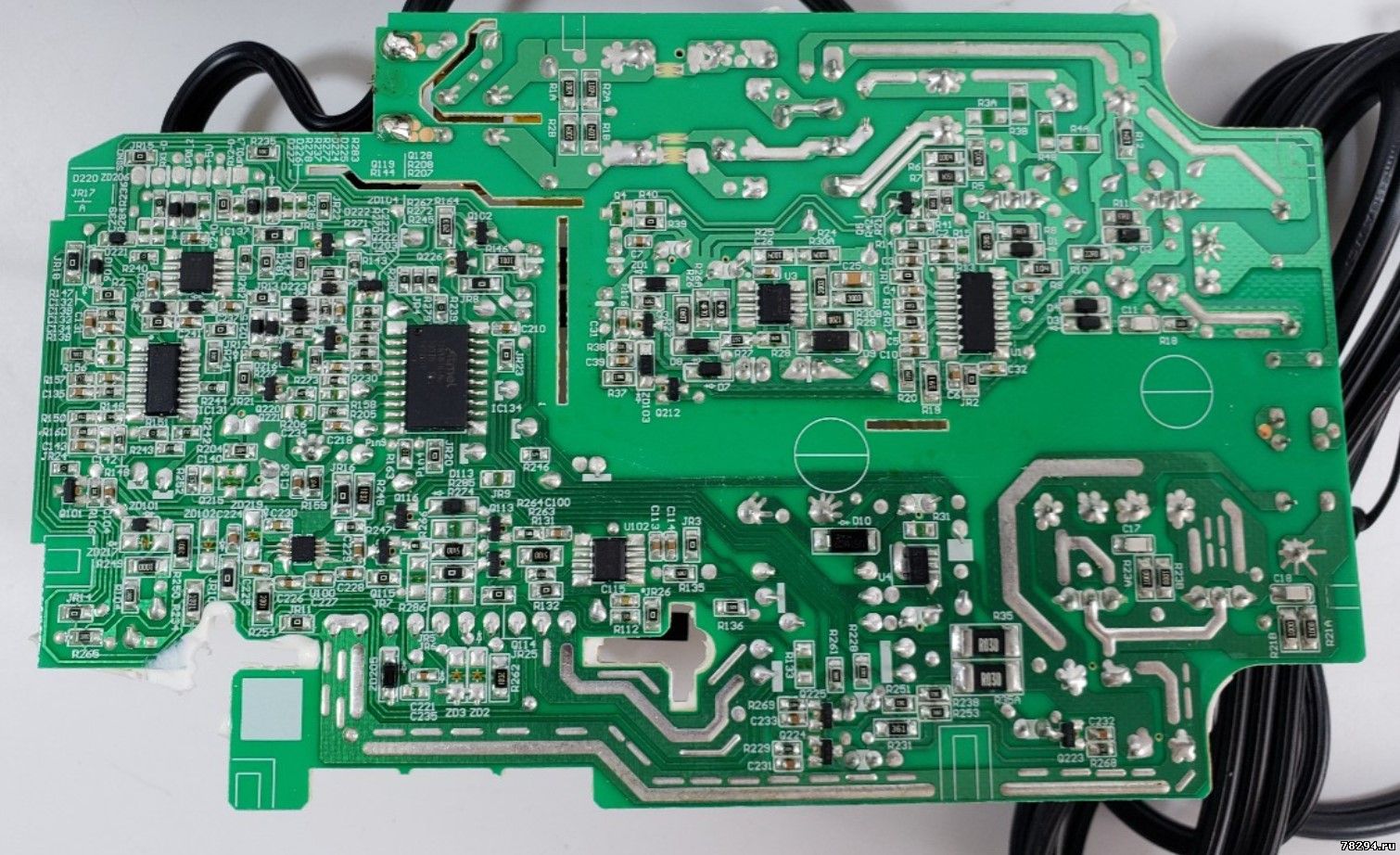

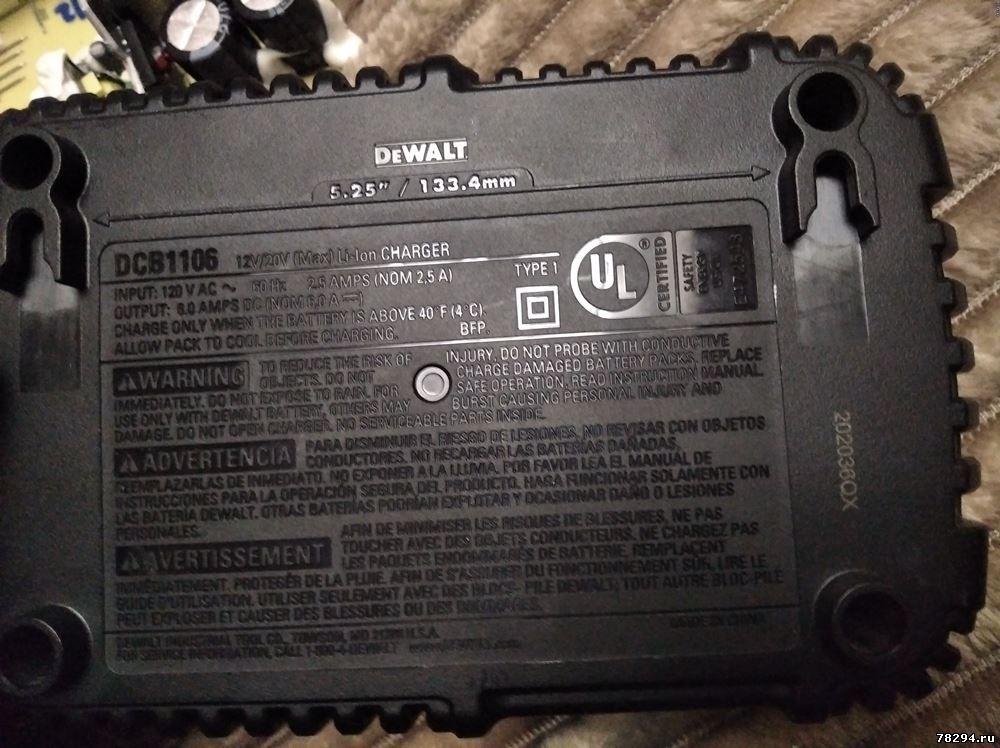

Внутренности DCB1106:

Доступно только для пользователей


Сообщение отредактировал igor_160788 - Воскресенье, 31.01.2021, 04:29
Anat78 Дата: Воскресенье, 31.01.2021, 01:51 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

ток уменьшать не надо

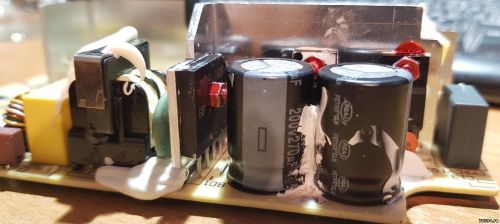

У вас электролиты взбухли!


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
oil_taman@opasciscom Дата: Воскресенье, 31.01.2021, 17:36 | Сообщение # 9

Пользователи

oil_taman@opasciscom

Рядовой

  • Сообщений:10
  • Репутация:0±

Анатолий, подскажите пожалуйста. Надо ли добавлять термистор? Если желательно, то куда именно? И кулер 24в стоит добавить или нет?
igor_160788 Дата: Четверг, 04.02.2021, 16:58 | Сообщение # 10

Пользователи

igor_160788

Рядовой

  • Сообщений:23
  • Репутация:0±

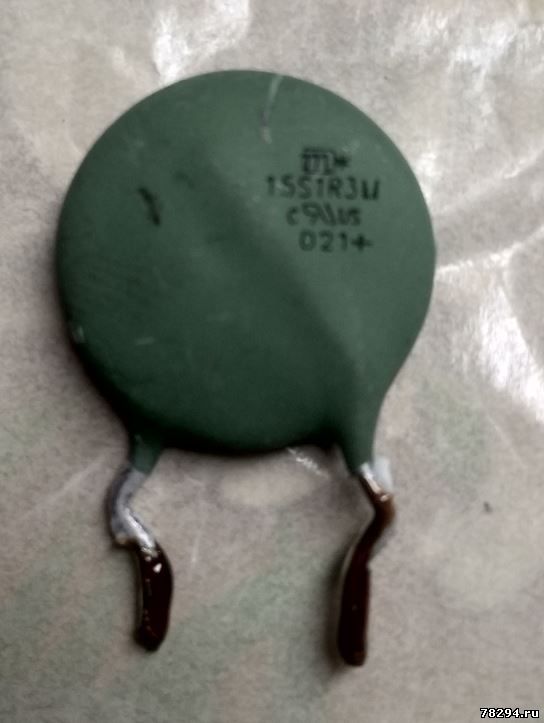

На плате уже установлено термистор
NTC2 1SS1R3 - 1,3 Ом (зеленый диск).



Сообщение отредактировал igor_160788 - Четверг, 04.02.2021, 16:59
oil_taman@opasciscom Дата: Суббота, 06.02.2021, 20:08 | Сообщение # 11

Пользователи

oil_taman@opasciscom

Рядовой

  • Сообщений:10
  • Репутация:0±

Цитата igor_160788 ()
На плате уже установлено термисторNTC2 1SS1R3 - 1,3 Ом (зеленый диск).


Этот термистор надо заменить на 10 Ом? Например на NTC 10D-9.


Сообщение отредактировал oil_taman@opasciscom - Суббота, 06.02.2021, 22:10
Anat78 Дата: Суббота, 06.02.2021, 20:14 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

нет, можно не менять, но если хочется то на 5-3 ома заменить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
egoand Дата: Среда, 10.02.2021, 18:10 | Сообщение # 13

Пользователи

egoand

Рядовой

  • Сообщений:3
  • Репутация:0±

После переделки срок жизни зарядного устройства не снижается?  и полностью ли заражаются аккамуляторы?
Anat78 Дата: Четверг, 11.02.2021, 11:03 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

не снижается
полностью


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 20.02.2021, 14:16 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

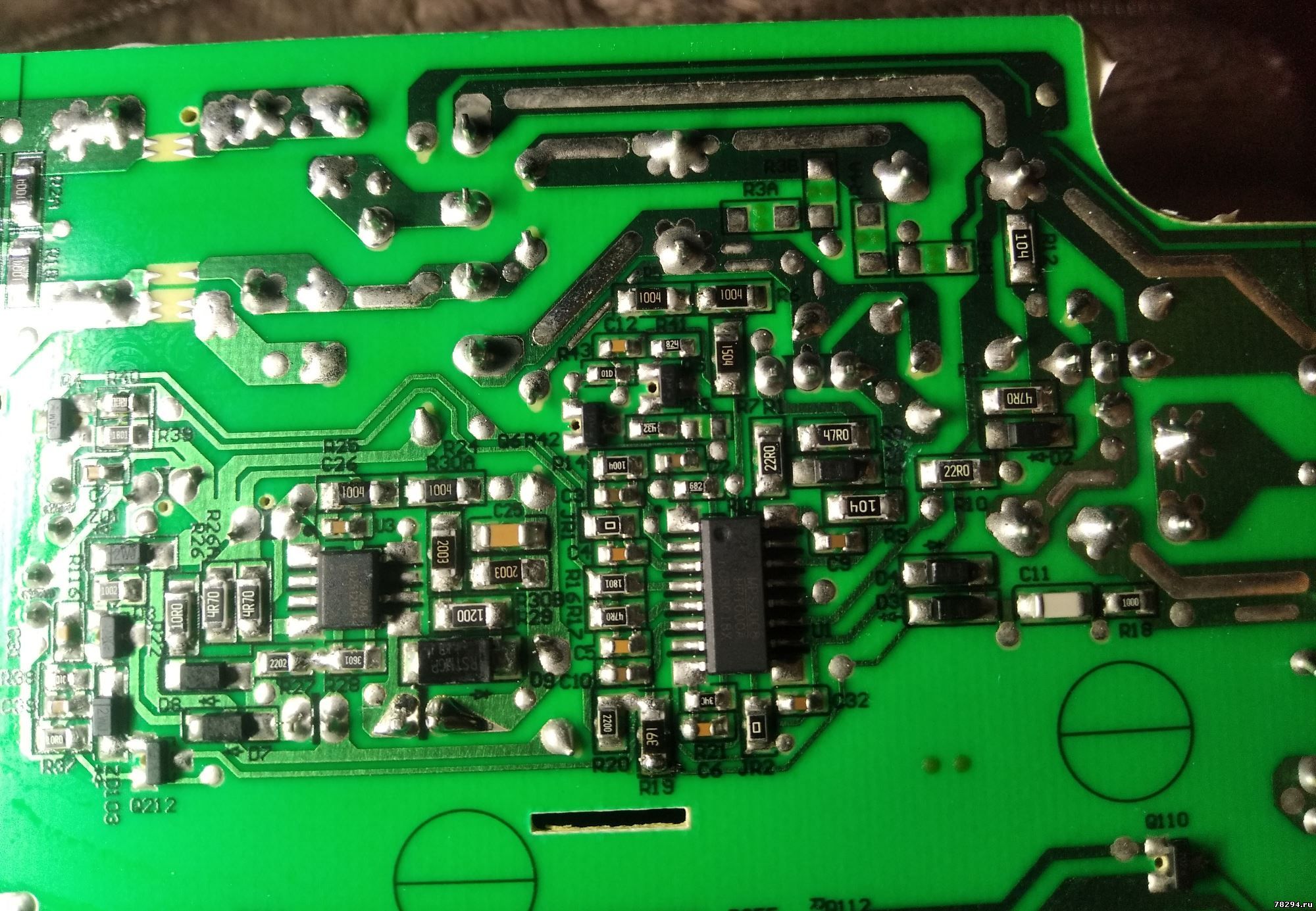

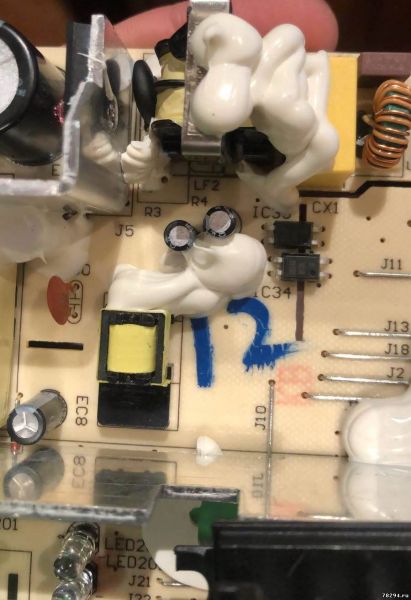

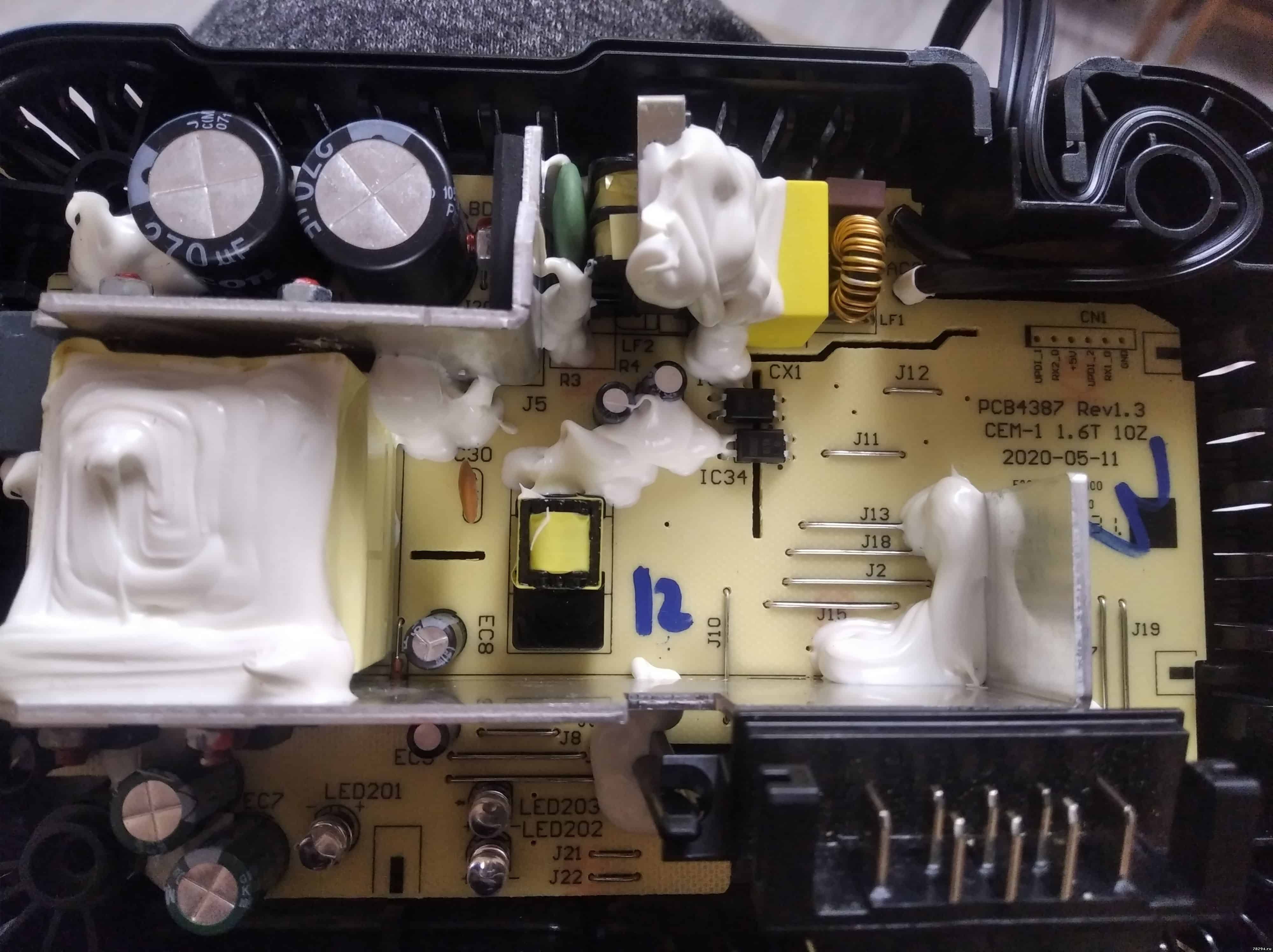

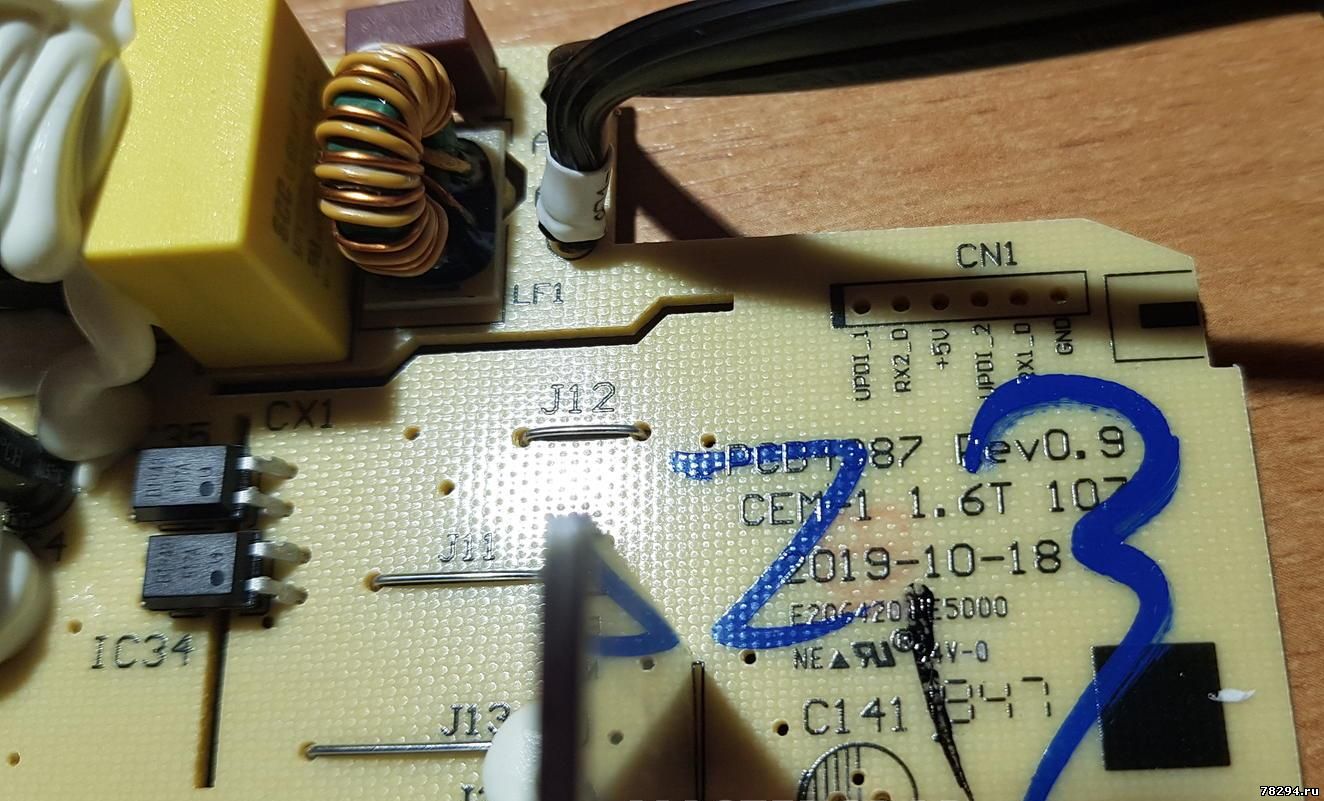

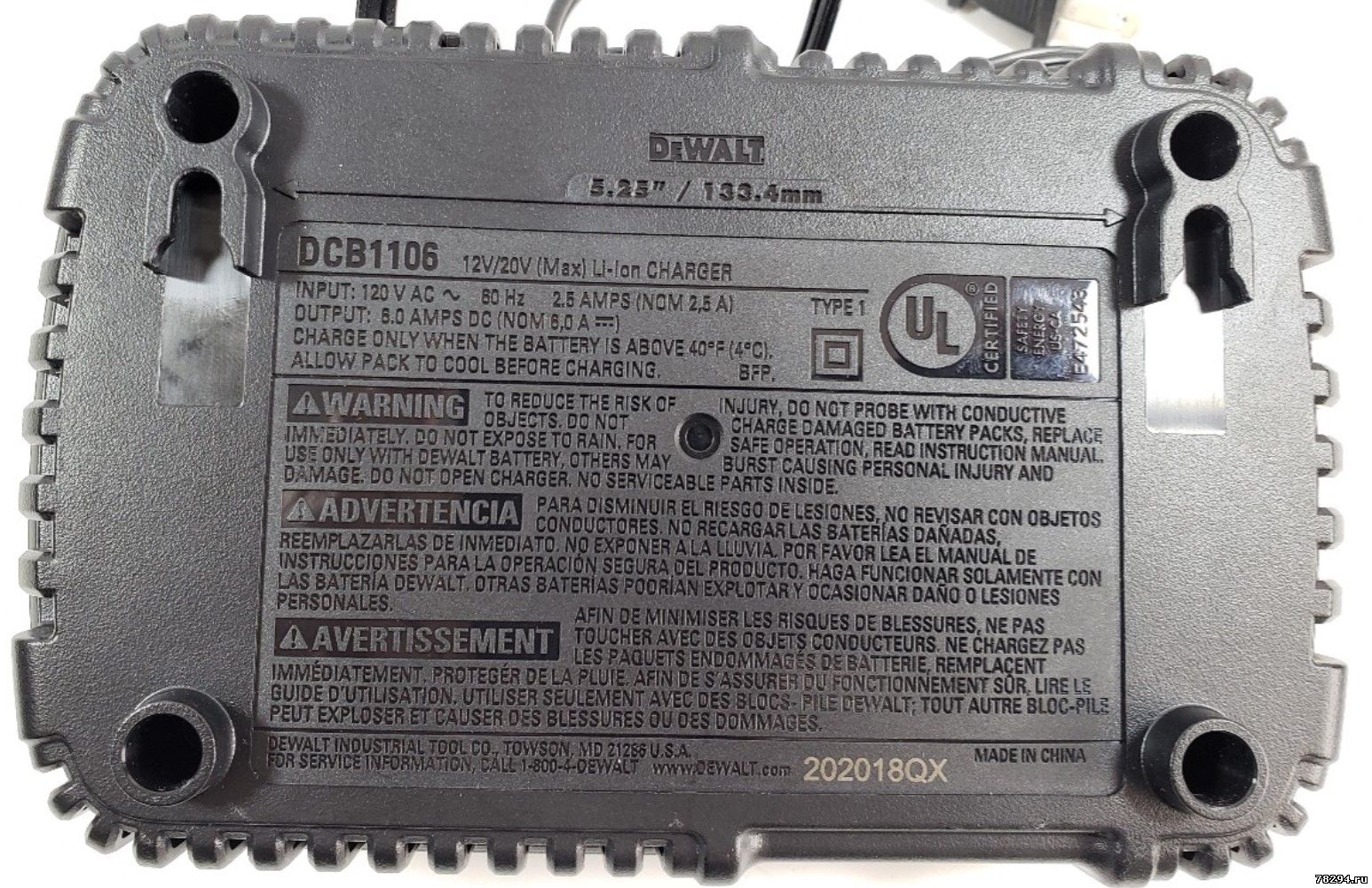

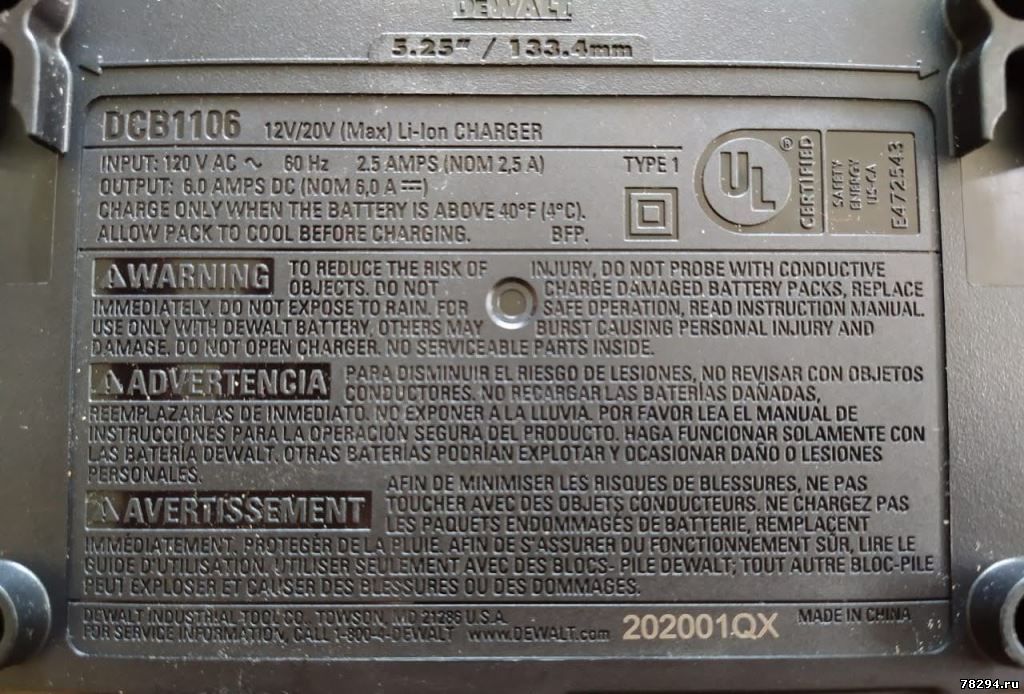

На сегодня существует две версии платы зарядного Dewalt DCB1106
Версия платы

Доступно только для пользователей



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ostapdj Дата: Суббота, 06.03.2021, 16:13 | Сообщение # 16

Пользователи

ostapdj

Рядовой

  • Сообщений:18
  • Репутация:0±

Как данное зарядное можно переделать на 220В?





Anat78 Дата: Понедельник, 22.03.2021, 10:53 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.

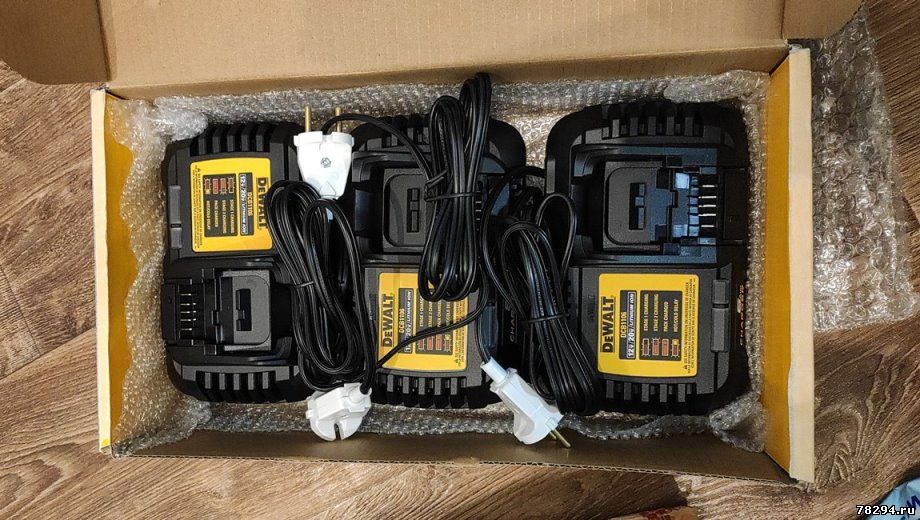

Еще переделал зарядные и отправил заказчику:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Денис Дата: Четверг, 25.03.2021, 19:42 | Сообщение # 18

Пользователи

Денис

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
78294@mail.ru
Вы в Москве находитесь?

Добавлено (25.03.2021, 19:43)
---------------------------------------------

Цитата Anat78 ()
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Как вам передать зарядку на переделку?
Anat78 Дата: Четверг, 25.03.2021, 20:22 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Серов
Адрес тут:

78294.ru


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 25.08.2021, 09:12 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Что будет если включить зарядное  DCB1106 в 220 вольт без переделки:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
meggator2 Дата: Пятница, 17.12.2021, 14:27 | Сообщение # 21

Пользователи

meggator2

Рядовой

  • Сообщений:2
  • Репутация:0±

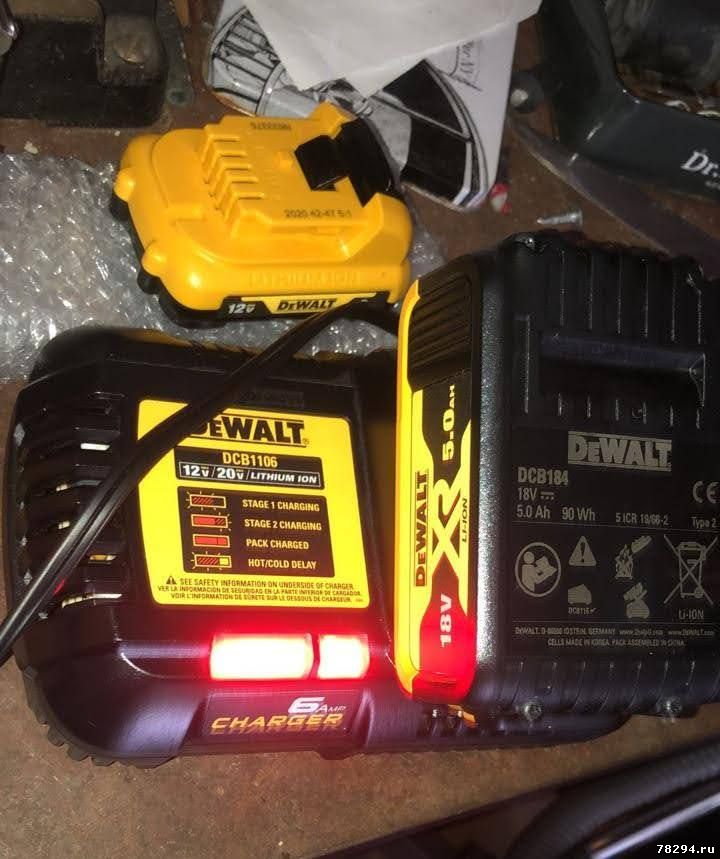

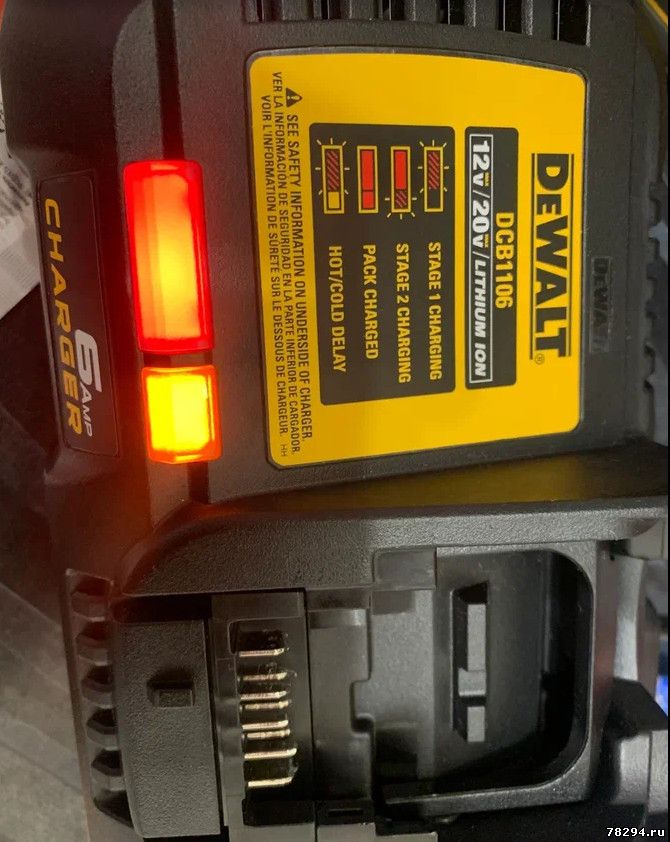

Что проверить если горит желтый светодиод LED202  постоянно. что означает hot/cold delay ?
Anat78 Дата: Пятница, 17.12.2021, 16:29 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

на всех батареях так горит?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
meggator2 Дата: Четверг, 23.12.2021, 11:45 | Сообщение # 23

Пользователи

meggator2

Рядовой

  • Сообщений:2
  • Репутация:0±

он даже без акб горит, все диоды горят впринципе и ярко,  После установки акб все горят но тускло



Сообщение отредактировал meggator2 - Четверг, 23.12.2021, 11:46
gv853gv Дата: Суббота, 08.01.2022, 20:38 | Сообщение # 24

Пользователи

gv853gv

Рядовой

  • Сообщений:71
  • Репутация:3±

1.Anat78, а вентилятор сюда не просится - по аналогии со 118?

2.Я подключил 12 вольтовый через резистор и диод
Резистор правда греется немного , но вся соль в том что вентилятор на 12 вольт у меня был, а 24 вольтовый нужно было-бы покупать

У меня резистор был на 100 Ом
А ток вентилятора наверное немного побольше (резистор все таки грелся), но сейчас уже не скажу точно - зарядку уже  отдал
Anat78 Дата: Суббота, 08.01.2022, 20:57 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

1.Зарядное не замечено в перегреве, но если хотите можете добавить вентилятор, подключение же простое

на 24 вольта вентилятор просто на контакты батареи

2.Все правильно, главное правильно рассчитать резистор исходя из тока потребления вентилятора!
для вентилятора 12 вольт 0,12А резистор - 82 ома 2 ватта

А так как я занимаюсь еще и 3D печатью то вентиляторы на 24 вольта всегда в наличии

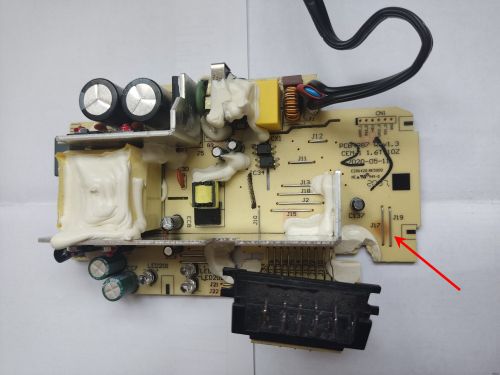

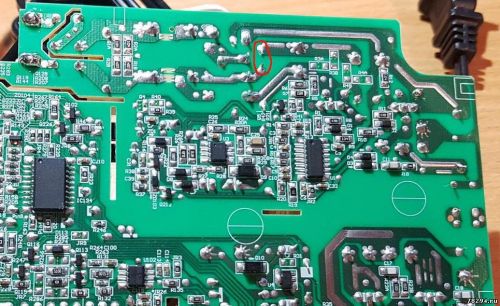

P.S. Зато замечены такие косяки с пайкой на плате, при этом зарядное горит всеми диодами и не заряжает:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
romaprokipchuk Дата: Воскресенье, 20.02.2022, 21:01 | Сообщение # 26

Пользователи

romaprokipchuk

Рядовой

  • Сообщений:7
  • Репутация:0±

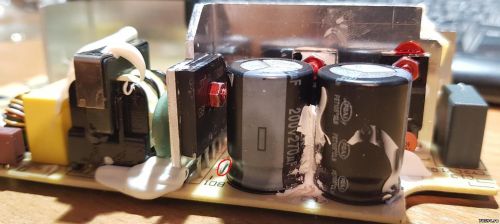

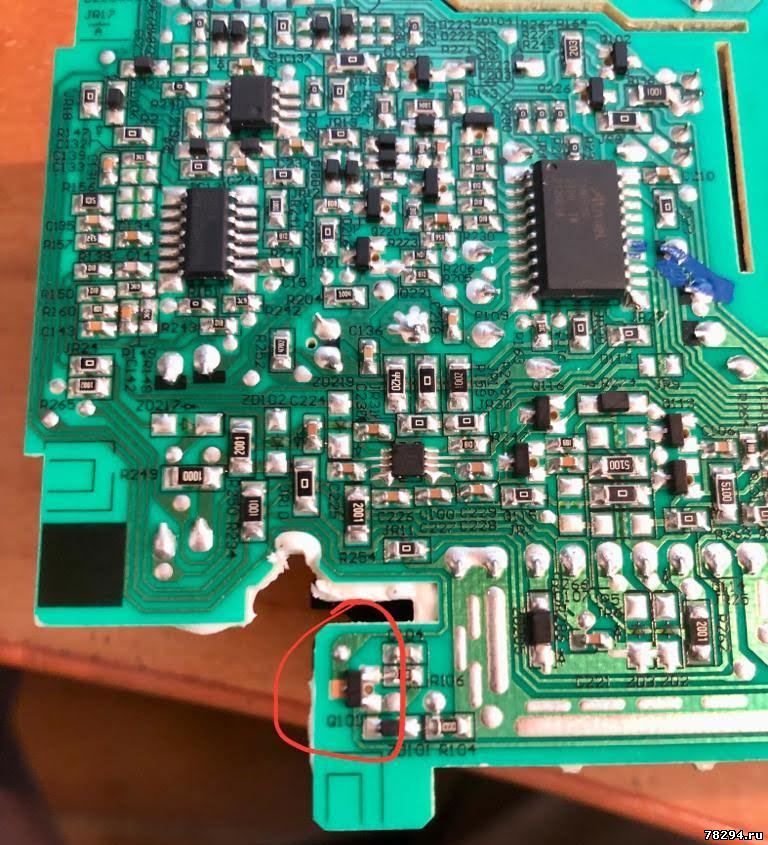

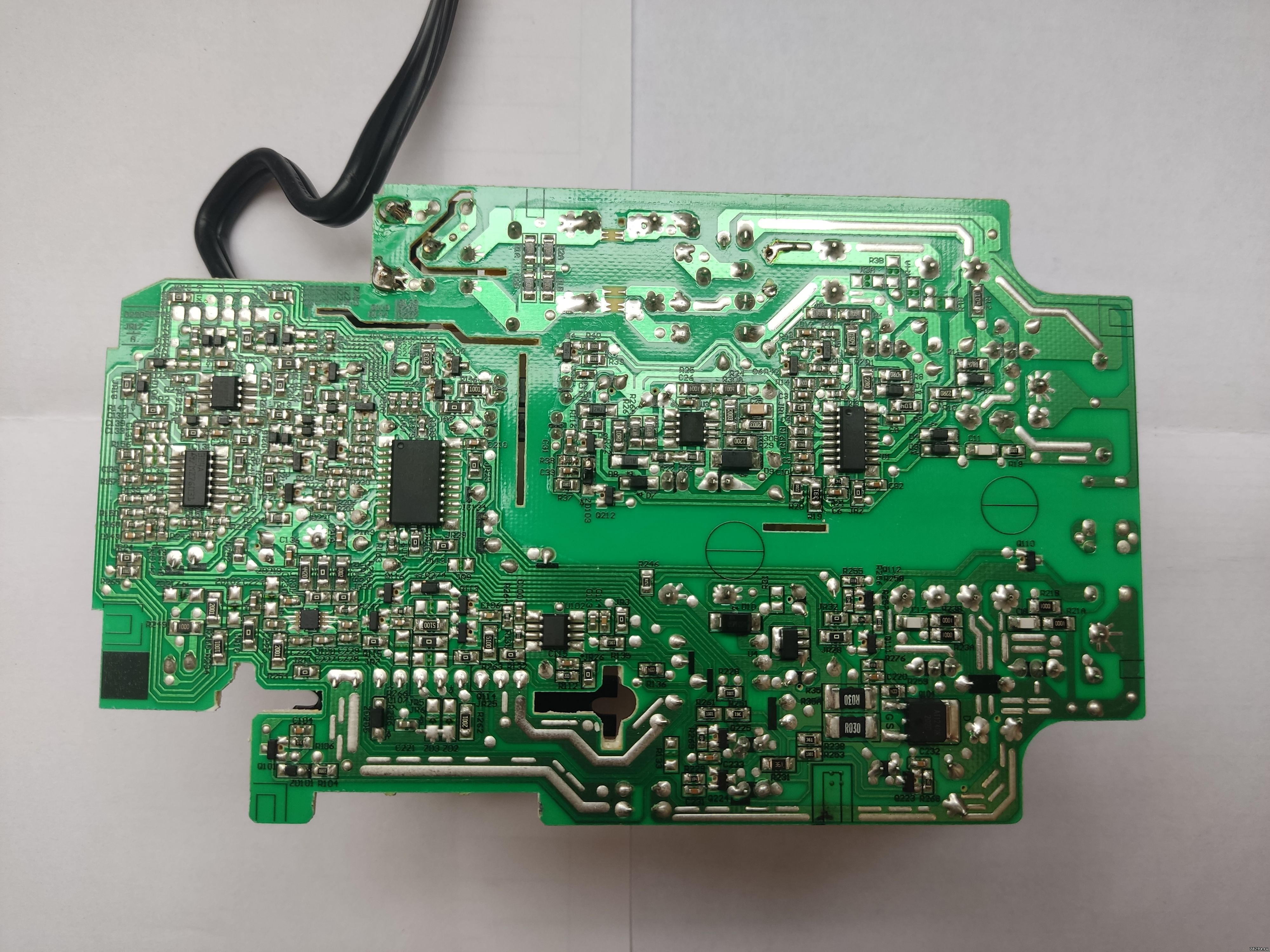

Новая зарядка плата 2020г









Сообщение отредактировал romaprokipchuk - Воскресенье, 20.02.2022, 21:02
slayer12002 Дата: Четверг, 02.06.2022, 21:57 | Сообщение # 27

Пользователи

slayer12002

Рядовой

  • Сообщений:4
  • Репутация:0±

Обычно перемычку перекусываешь
Народ а кулер от 118 в нее станет?
nn152mmm Дата: Воскресенье, 13.11.2022, 13:08 | Сообщение # 28

Пользователи

nn152mmm

Рядовой

  • Сообщений:10
  • Репутация:2±

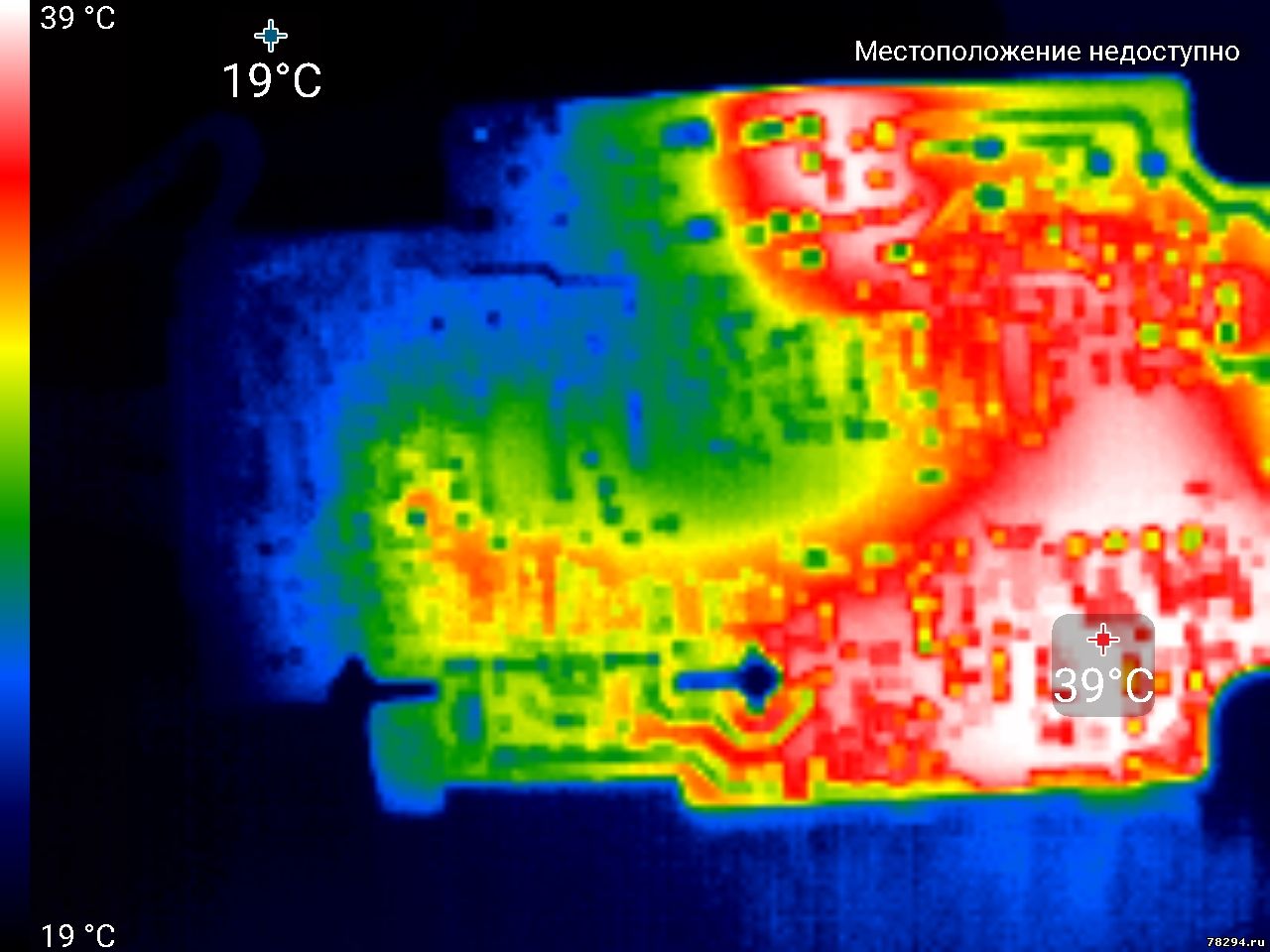

Обычные фото и тепловизионное фото хорошо работающей зарядки dcb1106 в режиме зарядки аккумулятора, т.е. аккумулятор вставлен и зарядка подключена к сети 220 вольт









Сообщение отредактировал nn152mmm - Воскресенье, 13.11.2022, 13:14
nn152mmm Дата: Воскресенье, 13.11.2022, 13:11 | Сообщение # 29

Пользователи

nn152mmm

Рядовой

  • Сообщений:10
  • Репутация:2±

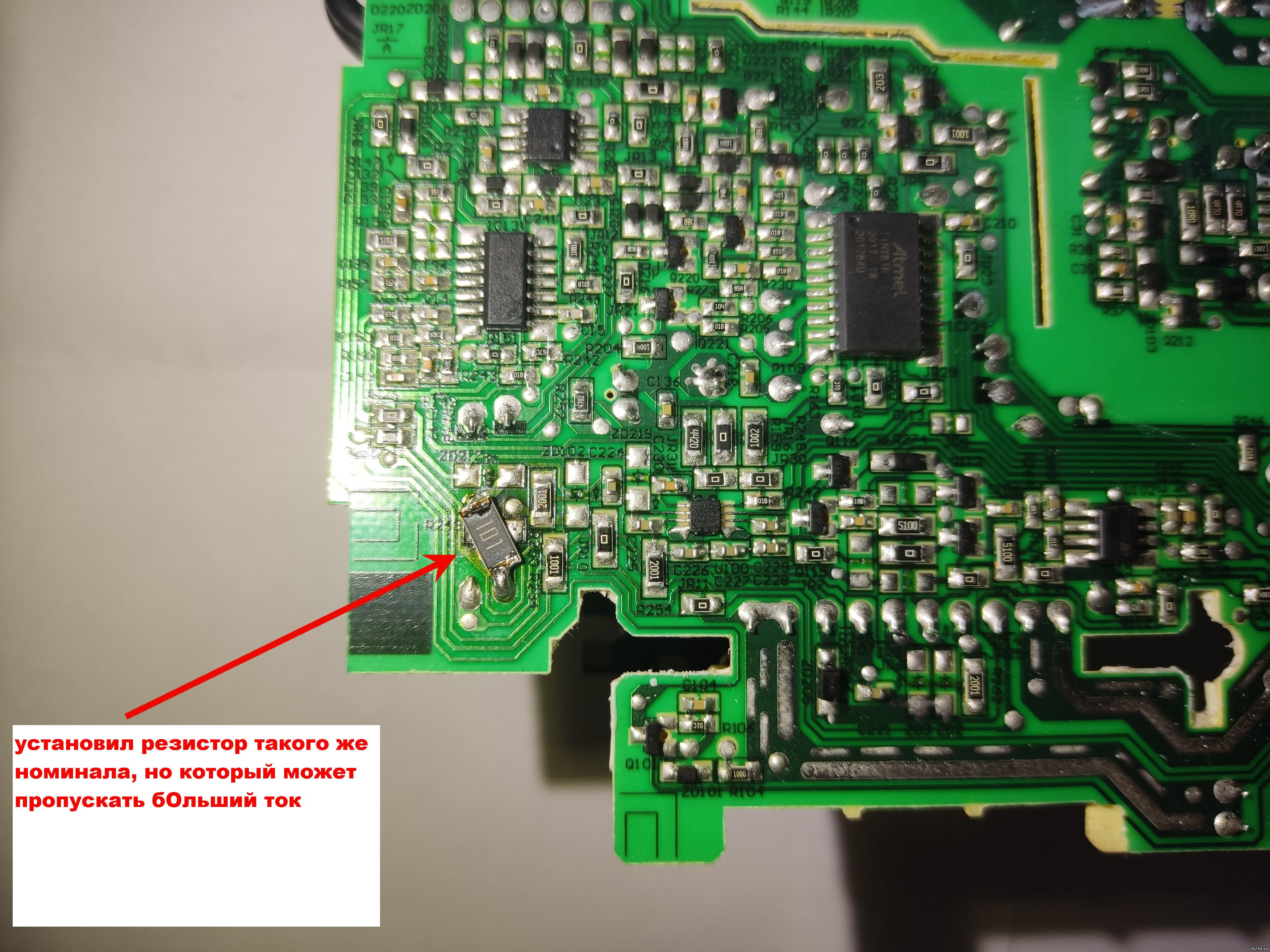

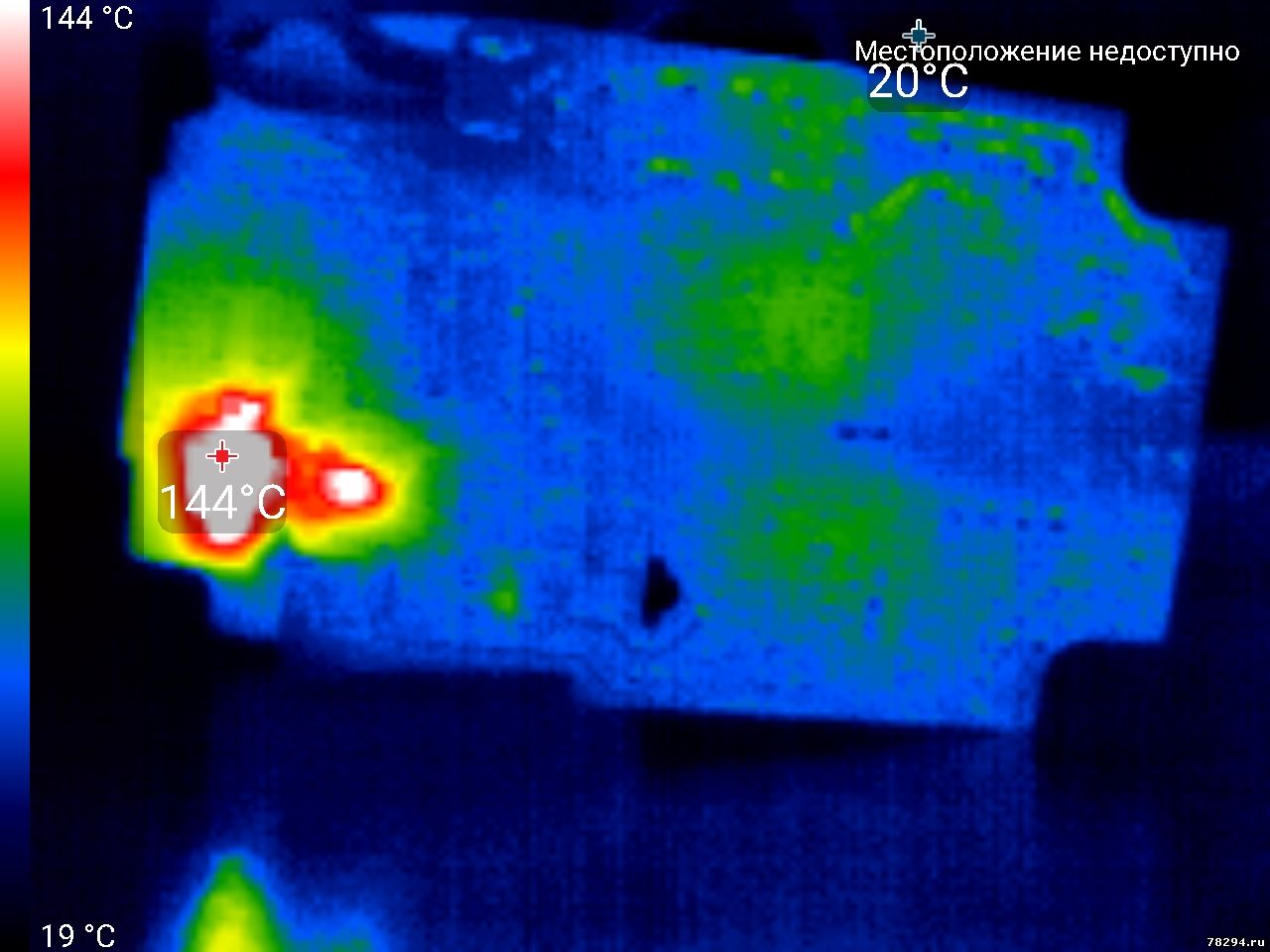

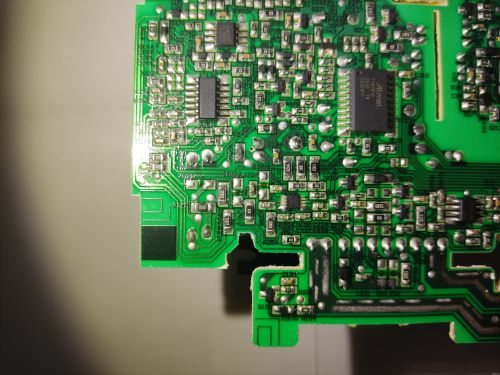

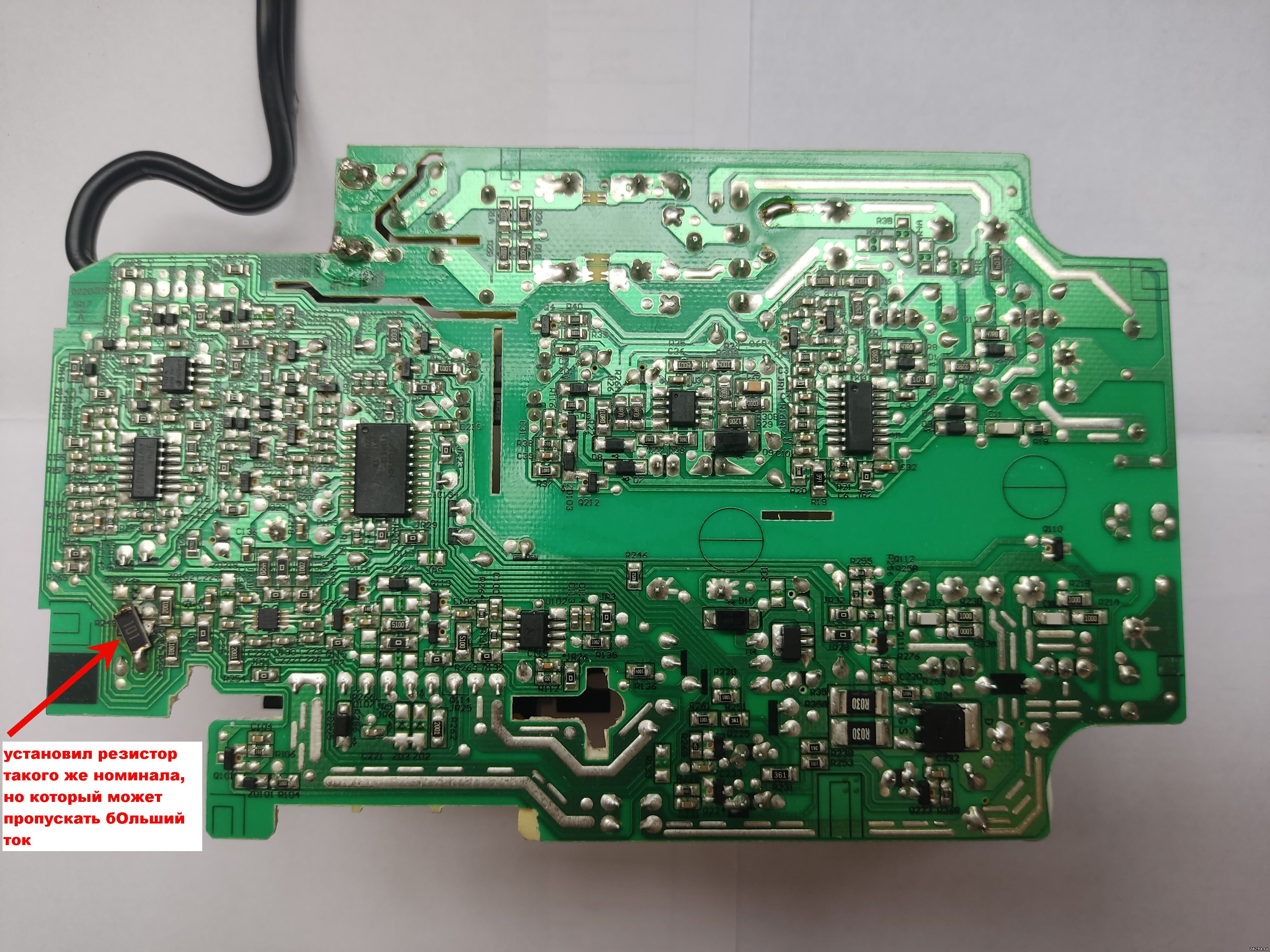

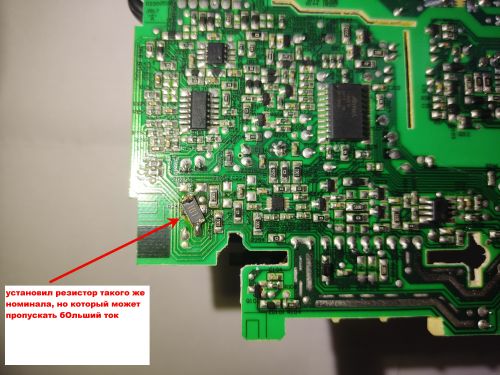

Обычные фото и тепловизионное фото неисправной зарядки dcb1106. К сети не подключена, аккумулятор вставлен.
На тепловизионном фото видно как сильно греется резистор.
Если вставить вилку в розетку 220 вольт - ситуация с перегревом резистора такая же + добавится зона нормального нагрева (как на фото выше).
Резистор на фото уже замененный - но поломку это не исправило.
Причина - непонятна.









Сообщение отредактировал nn152mmm - Воскресенье, 13.11.2022, 13:15
Nikalex25102016 Дата: Суббота, 22.04.2023, 00:01 | Сообщение # 30

Пользователи

Nikalex25102016

Рядовой

  • Сообщений:1
  • Репутация:0±

Здраствуйте. Есть ли изменения на зарядках? Или переделывать так же?
