Зарядное устройство DeWalt DE9135 схема
Anat78 Дата: Понедельник, 24.06.2019, 11:22 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2423
  • Репутация:12±
Anat78

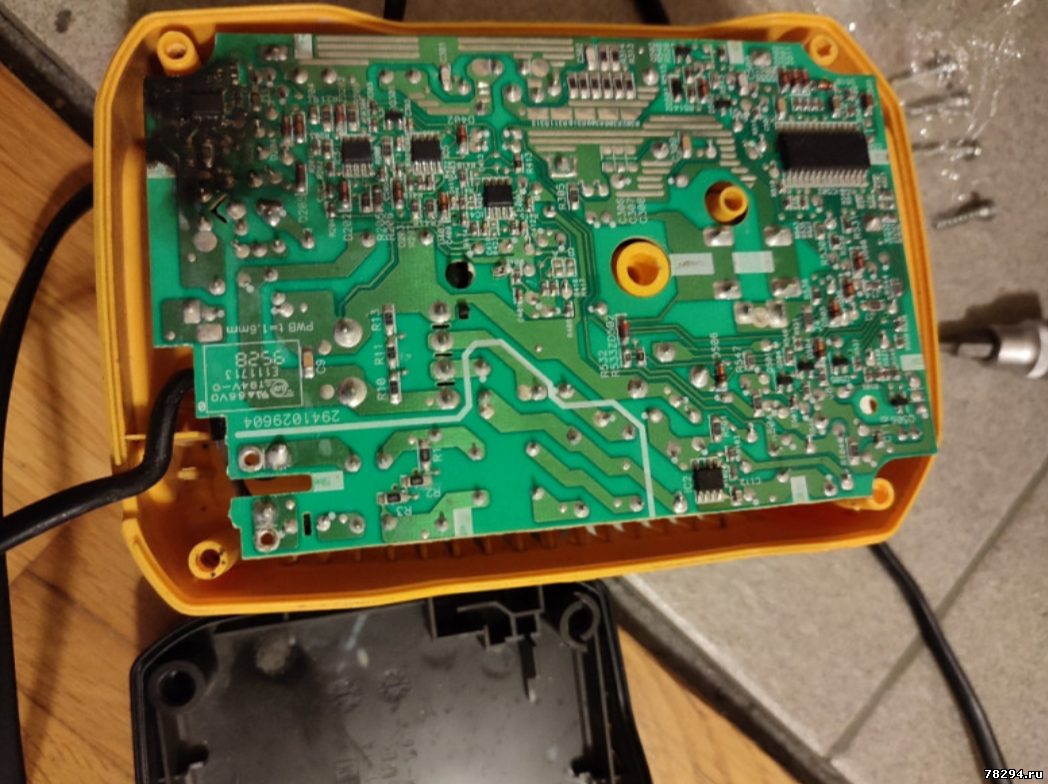

Зарядное устройство DeWalt DE9135 схема

Ток заряда 3А
Потребляемая мощность 64ВА

Инструкция https://www.2helpu.com/PDMSDocuments/EU/Docs/docpdf/DE9135_RU.pdf













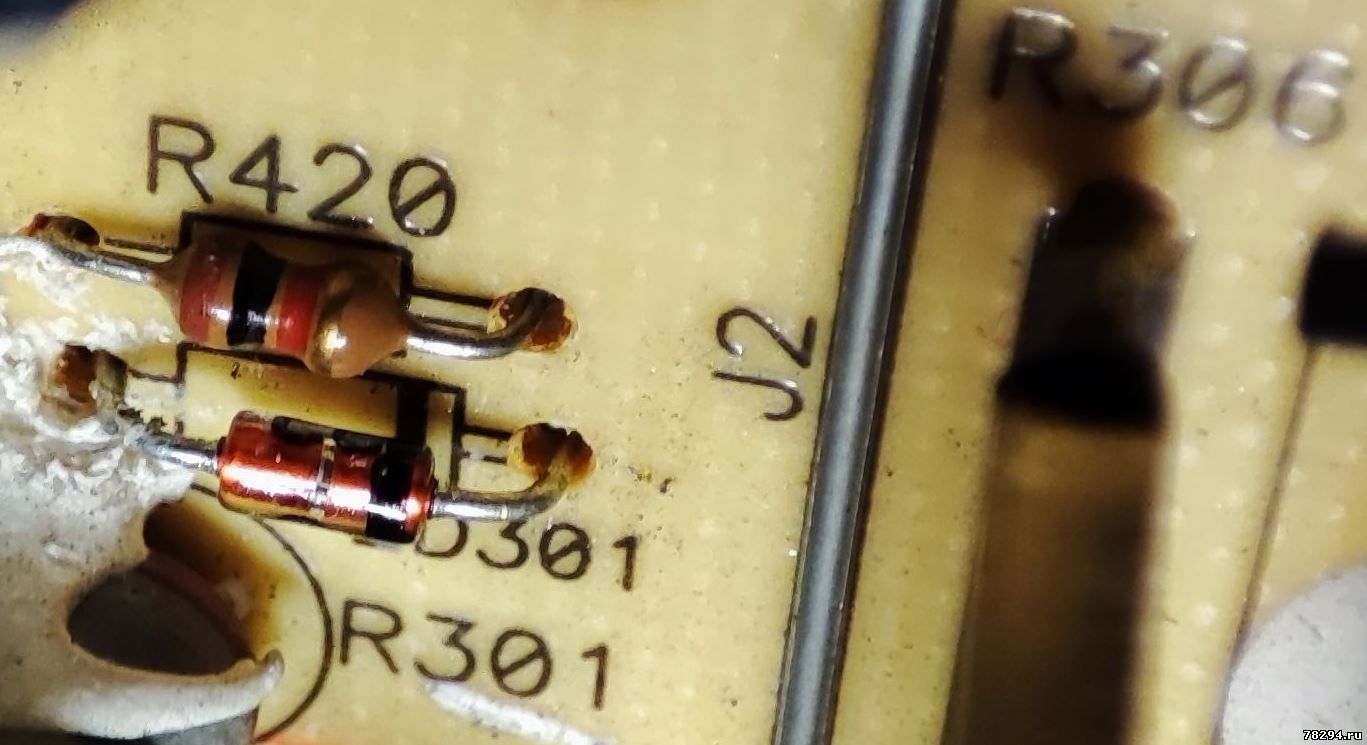

PWM uc 3845B





M430F1232
LNK3020N
LM358
358A
358A
3845B


Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Пятница, 07.02.2020, 20:41 | Сообщение # 2

Пользователи

patisy4

Рядовой

  • Сообщений:57
  • Репутация:2±

Цитата Anat78 ()
DeWalt DE9135
А как зарядка работает с китайскими БМС? Аналогично АЕГ? сажать термистор на минус батареи?

Добавлено (12.02.2020, 21:04)
---------------------------------------------
Добрый день! Спрошу еще раз) А как обстоят дела у данной зарядки с литием и бмсками? есть неободимость ограничение холостого хода итп?

Anat78 Дата: Четверг, 13.02.2020, 08:48 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:2423
  • Репутация:12±
Anat78

Цитата patisy4 ()
работает с китайскими БМС?
да
Цитата patisy4 ()
сажать термистор на минус батареи?
да
Цитата patisy4 ()
у данной зарядки с литием
нужен магнит в батарею для холла
Цитата patisy4 ()
есть неободимость ограничение холостого хода итп?
нет


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Четверг, 13.02.2020, 20:13 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:57
  • Репутация:2±

Цитата Anat78 ()
нужен магнит в батарею для холла
Потестил. Зарядка без магнита идет 12,06 вольт.
С магнитом(его, как я понимаю, нужно на черный датчик совать) ничего не изменилось. Зарядка дальше не пошла. Или я чего-то не понимаю в этой хитрой системе?
В конце мигает испорченной батареей, что предсказуемо.
Anat78 Дата: Четверг, 13.02.2020, 20:18 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:2423
  • Репутация:12±
Anat78

именно с магнитов график заряда просто другой, а конечное напряжение да будет одинаковое
12,06 маловато


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Четверг, 13.02.2020, 21:19 | Сообщение # 6

Пользователи

patisy4

Рядовой

  • Сообщений:57
  • Репутация:2±

Цитата Anat78 ()
12,06 маловато
Перепроверил еще раз, не, до 12.55 доходит и отрубает заряд. 12.06 - это вольтаж с бмс, пока на нее не подали нагрузку. После нагрузки все в порядке. Сам дурак.
С магнитом она вообще отказывается заряжать у меня. Видимо, не дружит этот режим с китайскими бмс)
Anat78 Дата: Четверг, 13.02.2020, 21:39 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:2423
  • Репутация:12±
Anat78

12,55 это отлично
тогда без магнита по циклу кадмия да
