Переделка зарядного DeWalt dc9310 и dc9320 на 220в
Anat78 Дата: Вторник, 23.04.2019, 09:50 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Переделка зарядного DeWalt dc9310 и dc9320 на 220 вольт

Заряжает и кадмиевые и литиевые аккумуляторы 7,2-18 вольт
Ток заряда 2А

Инструкция DeWalt dc9310 и dc9320 : https://www.manualslib.com/manual....#manual

В Европе на 220 вольт этим зарядным соответствует модель DE9135
Управляет программируемый микроконтроллер MSP430F1232
Фирма: Texas Instruments
Назначение: 16-bit Ultra-Low-Power Microcontroller, 8kB Flash, 256B RAM, 10 bit ADC, 1 USART.



Доступно только для пользователей

Для переделки на 220 вольт необходимо:

Доступно только для пользователей

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 600р.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 07.05.2019, 15:57 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

еще фото:



Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 01.07.2019, 12:01 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Еще фото DeWalt dc9310 110вольт из америки

Транзистор стоит U1620G и диодная сборка 10n60c





Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 01.10.2019, 08:19 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

На корпусе зарядного находится датчик холла, при установки литиевой батареи у которой есть магнит зарядное заряжает его как литиевую батарею.

(на фото датчик холла и конденсатор отвалились С504)

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sila1982 Дата: Понедельник, 02.03.2020, 03:31 | Сообщение # 5

Пользователи

sila1982

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте. У меня есть зарядное устройство DC9310 с платой eadp-100ep. Можете ли вы попросить список предметов, которые мне нужно заменить. Я знаю, что мне нужно заменить конденсатор на 330 мкФ на 400 В. Нужно ли менять диод шотки U1620G и транзистор 10N60C на более сильный?
Anat78 Дата: Понедельник, 02.03.2020, 08:33 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

sila1982 - только электролит заменить

DeWalt dc9310 с платой eadp-100ep:

M430F1232
LNK3020N
LM358
358A
358A
3845B

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
romaprokipchuk Дата: Понедельник, 09.03.2020, 21:06 | Сообщение # 7

Пользователи

romaprokipchuk

Рядовой

  • Сообщений:5
  • Репутация:0±

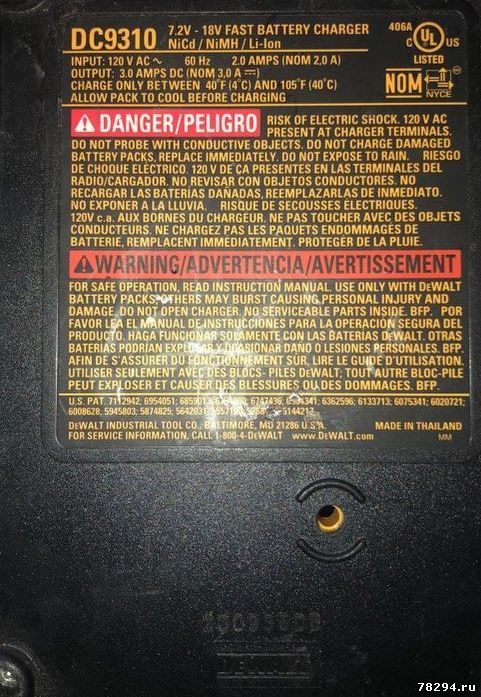

Здравствуйте, принесли такую зарядку DC9310
2009 Года, подскажите по переделке



вскрою добавлю фото внутренностей

Подскажите какой конденсатор поставить

romaprokipchuk Дата: Понедельник, 09.03.2020, 21:15 | Сообщение # 8

Пользователи

romaprokipchuk

Рядовой

  • Сообщений:5
  • Репутация:0±

С блоком питания XBOX360 помогите плз,

Anat78 Дата: Вторник, 10.03.2020, 09:02 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Цитата romaprokipchuk ()
С блоком питания XBOX360 помогите плз,

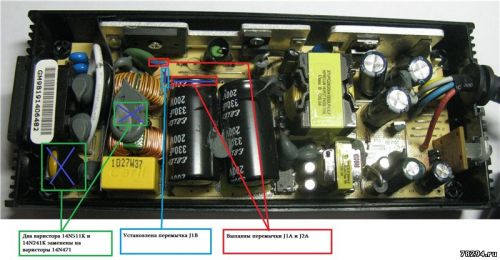

Переделка блока питания XBOX360 на 220 вольт очень простое:



Если один конденсатор то переделка такая:





Цитата romaprokipchuk ()
Подскажите какой конденсатор поставить
поменять электролит на 450 вольтовый на 100мкф


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 10.06.2020, 01:25 | Сообщение # 10

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Переделка зарядного DC9320 выполняется точно так же как и DC9310, просто внутри 2 одинаковые платы стоят
Ток заряда 3а для каждой батареи
Потребляемая мощность при полной нагрузке 150ватт



Доступно только для пользователей

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 600р.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
panariga Дата: Понедельник, 22.06.2020, 11:57 | Сообщение # 11

Пользователи

panariga

Рядовой

  • Сообщений:1
  • Репутация:0±

Несколько лет назад переделывал это устройство под 230в путем замены электролита на 350в.

Сегодня разобрал и увидел то, что на фото.
Ножки отпаялись и просто висели в пространстве, за счёт плотного корпуса.
Но девайс работал))
Припаять обратно или этого недостаточно?





Сообщение отредактировал panariga - Понедельник, 22.06.2020, 11:59
Anat78 Дата: Понедельник, 22.06.2020, 12:34 | Сообщение # 12

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Плохо было припаяно и не зафиксирован конденсатор герметиком - вот и отпал, нормально припаяйте с загибом ножек и зафиксируйте герметиком
Без него работает но неправильно и ток заряда меньше гораздо


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
2017videokot Дата: Вторник, 11.08.2020, 13:24 | Сообщение # 13

Пользователи

2017videokot

Рядовой

  • Сообщений:3
  • Репутация:0±

Доброго времени суток.
Подскажите, что нужно сделать с этим зарядным для переделки на 220В ?
DC9310 c платой EADP-63FP A
Скажу сразу, что уже успели воткнуть в нашу сеть. Пошел дым и потек электролит.
Спасибо


Сообщение отредактировал 2017videokot - Вторник, 11.08.2020, 13:27
Anat78 Дата: Вторник, 11.08.2020, 13:27 | Сообщение # 14

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Электролит конечно же под замену, плюс предохранитель и диодный мост проверить

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
2017videokot Дата: Вторник, 11.08.2020, 13:36 | Сообщение # 15

Пользователи

2017videokot

Рядовой

  • Сообщений:3
  • Репутация:0±

1, Конденсатор 330 мкФ на 400 В и вся переделка ?
Цитата Anat78 ()
плюс предохранитель и диодный мост проверить
2, Предохранитель, это вот эта коричневая фигня ?


3, Мост выпаивать для проверки ?
Спасибо, огромное, что так оперативно отвечаете.




Сообщение отредактировал 2017videokot - Вторник, 11.08.2020, 13:37
Anat78 Дата: Вторник, 11.08.2020, 13:53 | Сообщение # 16

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

Цитата 2017videokot ()
Предохранитель, это вот эта коричневая фигня ?
да
Цитата 2017videokot ()
Мост выпаивать для проверки ?
нет


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
2017videokot Дата: Вторник, 11.08.2020, 14:37 | Сообщение # 17

Пользователи

2017videokot

Рядовой

  • Сообщений:3
  • Репутация:0±

А по кондеру, какие параметры.
Для других схем я видел Вашу рекомендацию
"поменять электролит на 450 вольтовый на 100мкф"
К моей плате подходит ?
Anat78 Дата: Четверг, 13.08.2020, 13:47 | Сообщение # 18

Администраторы

Anat78

Лейтенант

  • Сообщений:2446
  • Репутация:12±
Anat78

да 100

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
