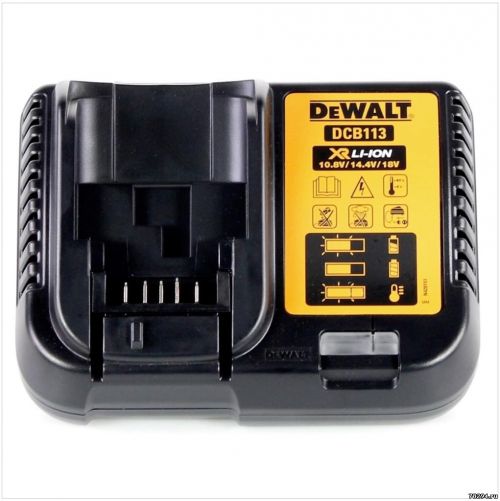

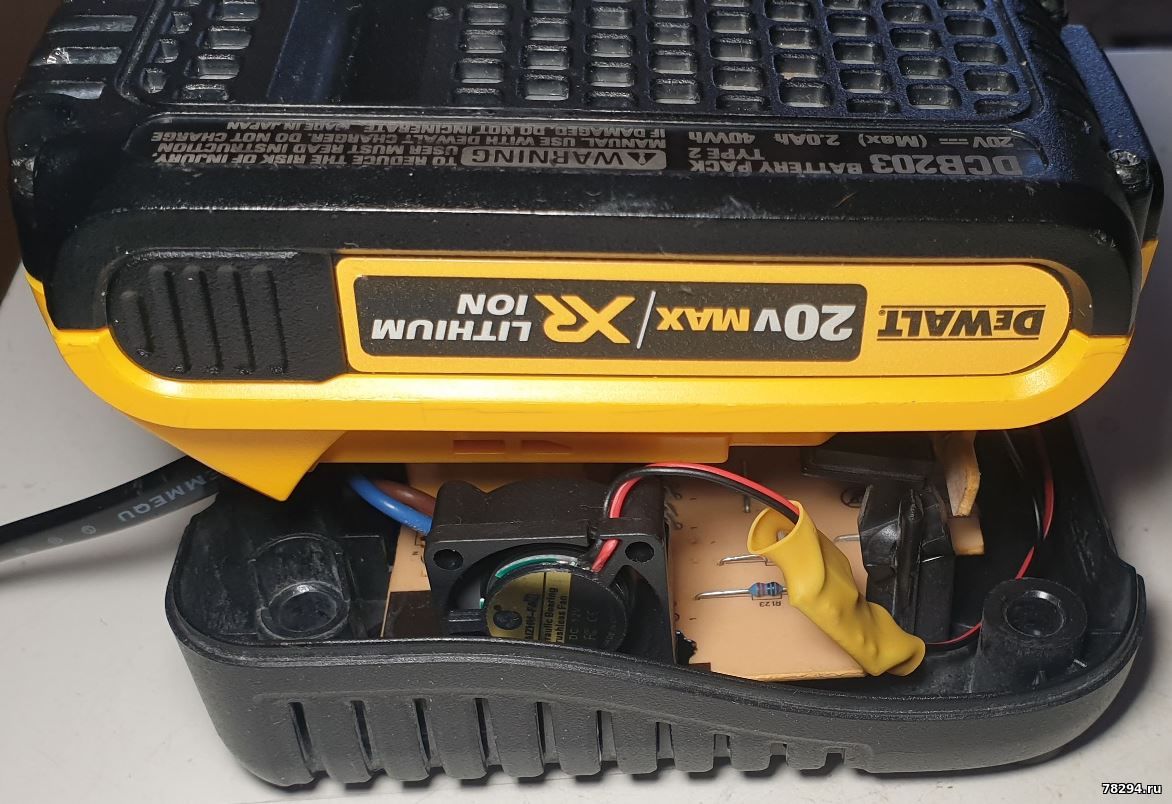

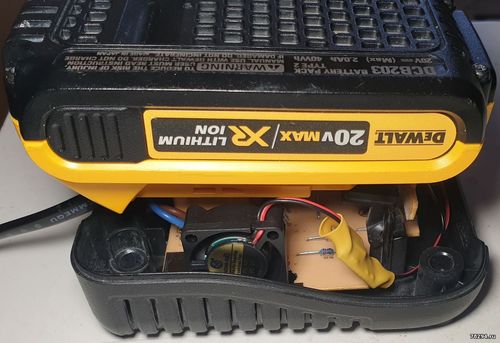

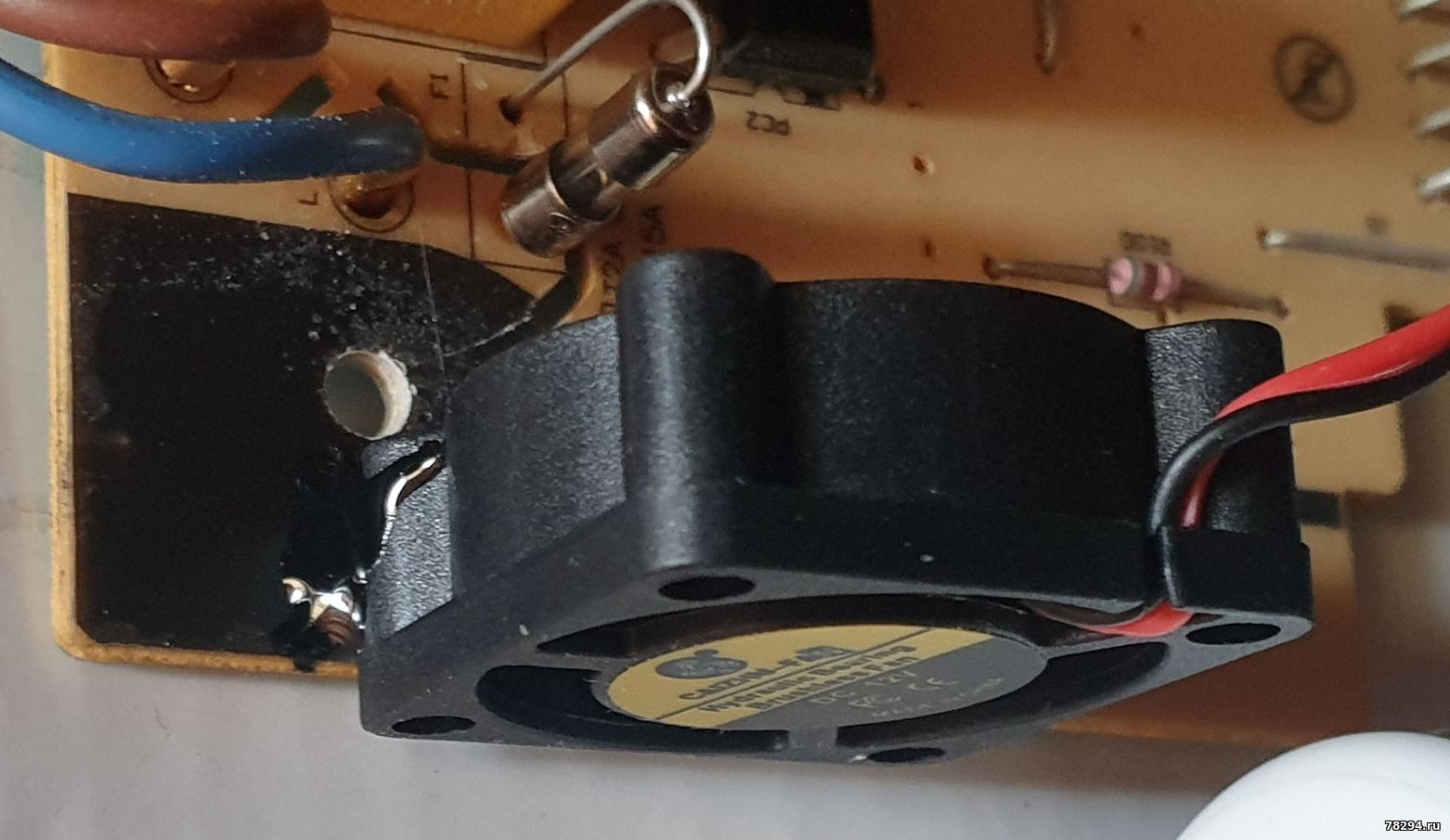

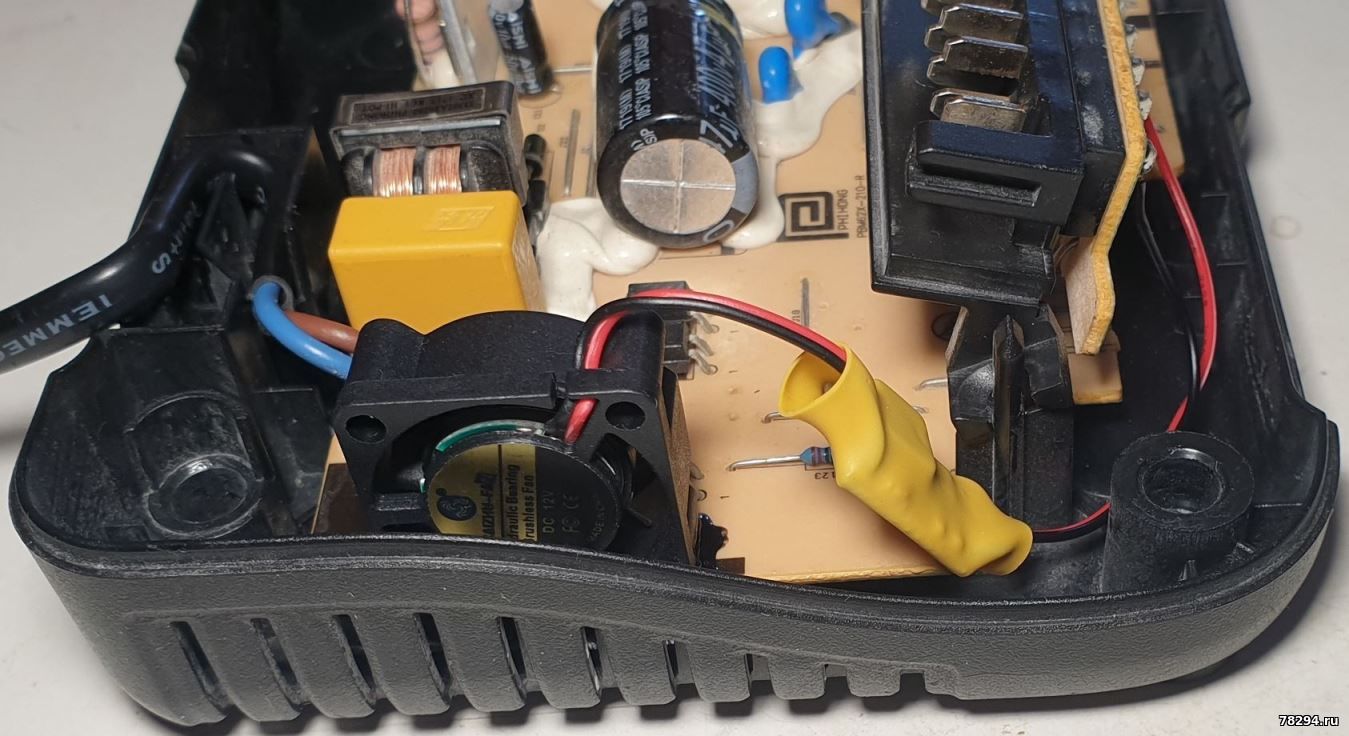

Переделка Dewalt DCB113 (12-20V Max) на 220в
|
|
|
|
kaktakoo
|
Дата: Понедельник, 22.05.2017, 03:19 | Сообщение # 2
|
|
|

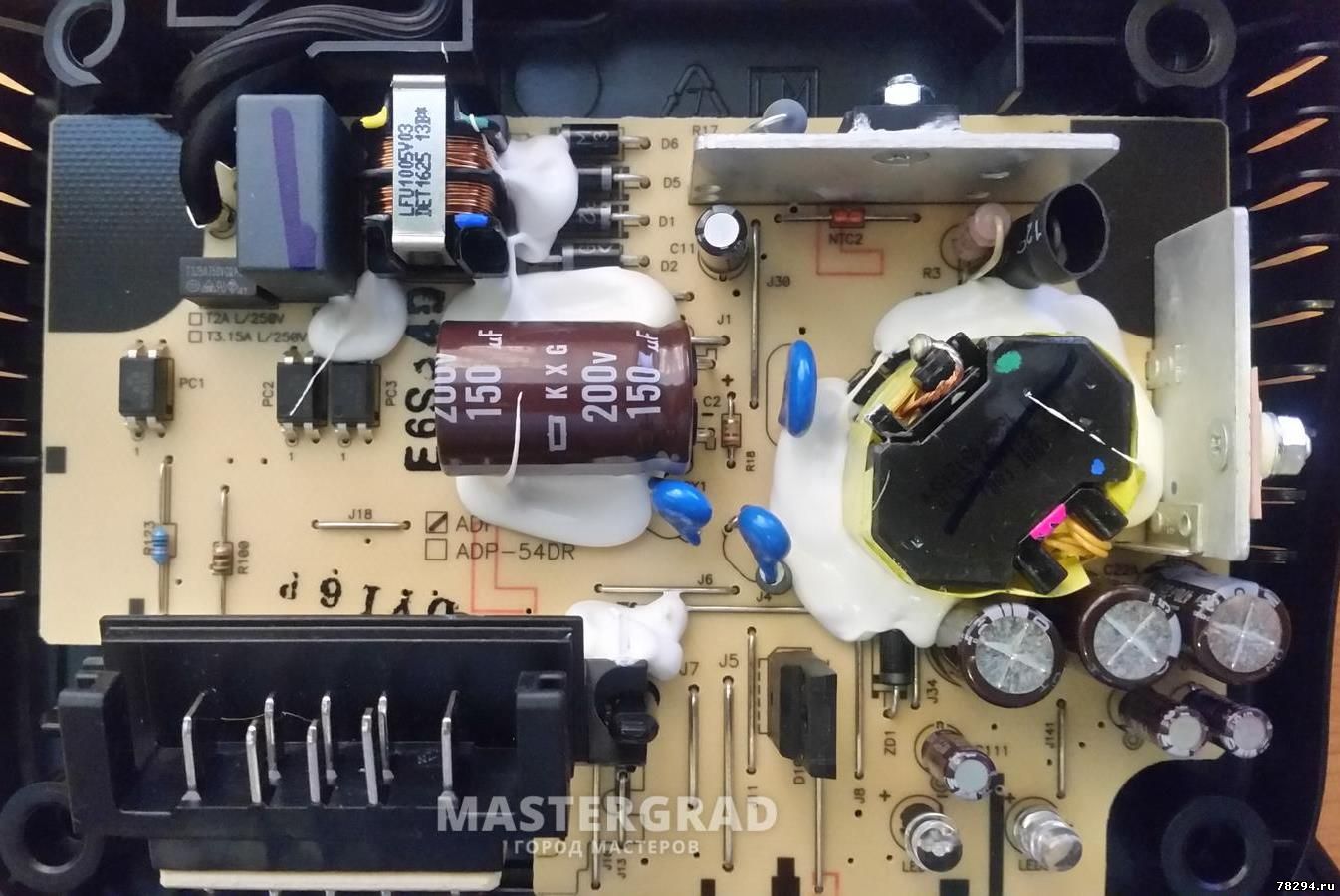

Добрый день, впаял кондер 450в 100мкф, и термистор с варистором, как я понял они аналогично 112 встают. Но зарядка не идет и лампочка тускло и очень быстро мигает. При этом если заменить кондер на старый 150мкф 200в, то все заряжается нормально от 110в. В чем может быть проблема?) ( еще момент был: первый кондер 450в испортился после включения довольно быстро, но точно также помигало все без заряда)
|
|
|
|
|
|
|
trumpf
|
Дата: Пятница, 02.06.2017, 01:36 | Сообщение # 4
|
|
|
Уважаемый, Anat78
У меня та же проблема, как и у "kaktakoo". Перепаял много зарядок, но с таким явлением столкнулся впервые - при включении быстро и очень тускло мигает пару раз лампа зарядки, потом гаснет полностью. Пробовал и 2амперные и 4х ставить...как говорится - со словами и без слов. Но эффект тот же - лампа пытается пару-тройку раз моргнуть (определить видимо аккумулятор) и постепенно затухает.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 02.06.2017, 10:23 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Все правильно последние зарядные идут сильно упрощенные китайцами, поэтому помогает 2 вариант:
1) Перемотка импульсного трансформатора (есть большой риск расколоть феррит при разборке трансформатора)
2) Установка внутрь преобразователя 220-110
3) Покупка внешнего трансформатора 220-110 вольт на 150 ватт минимум (китайцы завышают выходную мощность в 2 раза просто) 1500р и вес 1 кг
Кстати скоро буду продавать готовые преобразователь для таких зарядных Dewalt до 100 ватт в виде внешнего адаптера с возможностью подключения американских вилок.

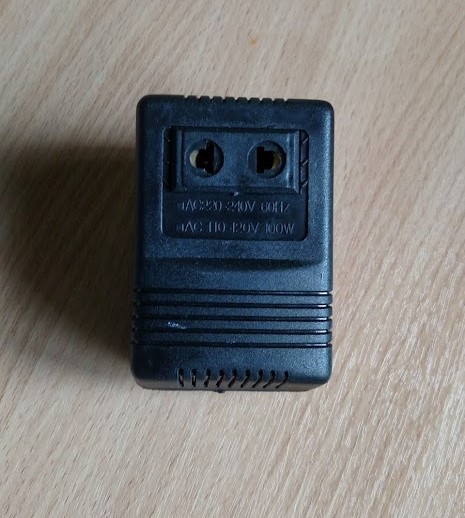

Предварительное фото в китайском корпусе из под трансформатора (потом будут корпуса другие - более компактные):
Вес 120гр. Не гудит, не греется совсем при работе.
Купить можно здесь: http://serov1.ucoz.net/forum/16-36-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
trumpf1873
|
Дата: Пятница, 02.06.2017, 12:37 | Сообщение # 6
|
|
|
Anat78, это было бы очень кстати.
Правда вариант продажи перемотанного трансформатора, для последующей внутренней впайки самостоятельной впайки в зарядки - более правильное было бы решение, ввиду отсутствия дополнительных внешних блоков.
Сразу ещё один вопрос, если можно - будут ли в обозримом будущем решения для пылесосов, радио для линейки 20 вольт. Многие заказывают мне этот инструмент, но вот вынуждены пользоваться "урезанными" их возможностями.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 02.06.2017, 15:20 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Цитата trumpf1873 (  ) вариант продажи перемотанного трансформатора, для последующей внутренней впайки самостоятельной впайки в зарядки
По переделки радио и пылесосов - решения давно есть - все это уже присылалось ко мне на переделку, есть определенные особенности так как там 2 блока питания внутри на самом деле и будет указано как переделать американские розетки на европейские. Решения есть для всего.
Так же есть решения и по радио, фонарям и пылесосам других фирм, плюс как переделывать чисто акб инструмент в сетевой и многое другое, но времени мало - пополняю сайт редко, да и никто не помогает с развитием сайта
Плюс будет тема и по ремонту и переделке акб на литий и ремонт инструмента - во всем опыт очень большой.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ur5erj
|
Дата: Воскресенье, 12.01.2020, 19:01 | Сообщение # 8
|
|
|
Последовательно с резисторами R5 R6 (с маркировкой 335 - 3,3 МОм), добавляем резисторы 3 + 4,3 МОм всего 7,3 МОм. После этого всё работает.
Сообщение отредактировал ur5erj - Воскресенье, 12.01.2020, 21:46 |
|
|
|
|
|
canek350
|
Дата: Вторник, 03.03.2020, 20:08 | Сообщение # 9
|
|
|
Цитата ur5erj (  ) Последовательно с резисторами R5 R6 (с маркировкой 335 - 3,3 МОм), добавляем резисторы 3 + 4,3 МОм всего 7,3 МОм. После этого всё работает.ПЕ
Может у Вас есть еще какая-то информация?
|
|
|
|
|
|
canek350
|
Дата: Среда, 04.03.2020, 00:53 | Сообщение # 10
|
|
|
Нашел на одном из форумов схему Dewalt DCB113
Доступно только для пользователей
После двух дней войны, зарядка сдалась и заработала нормально.

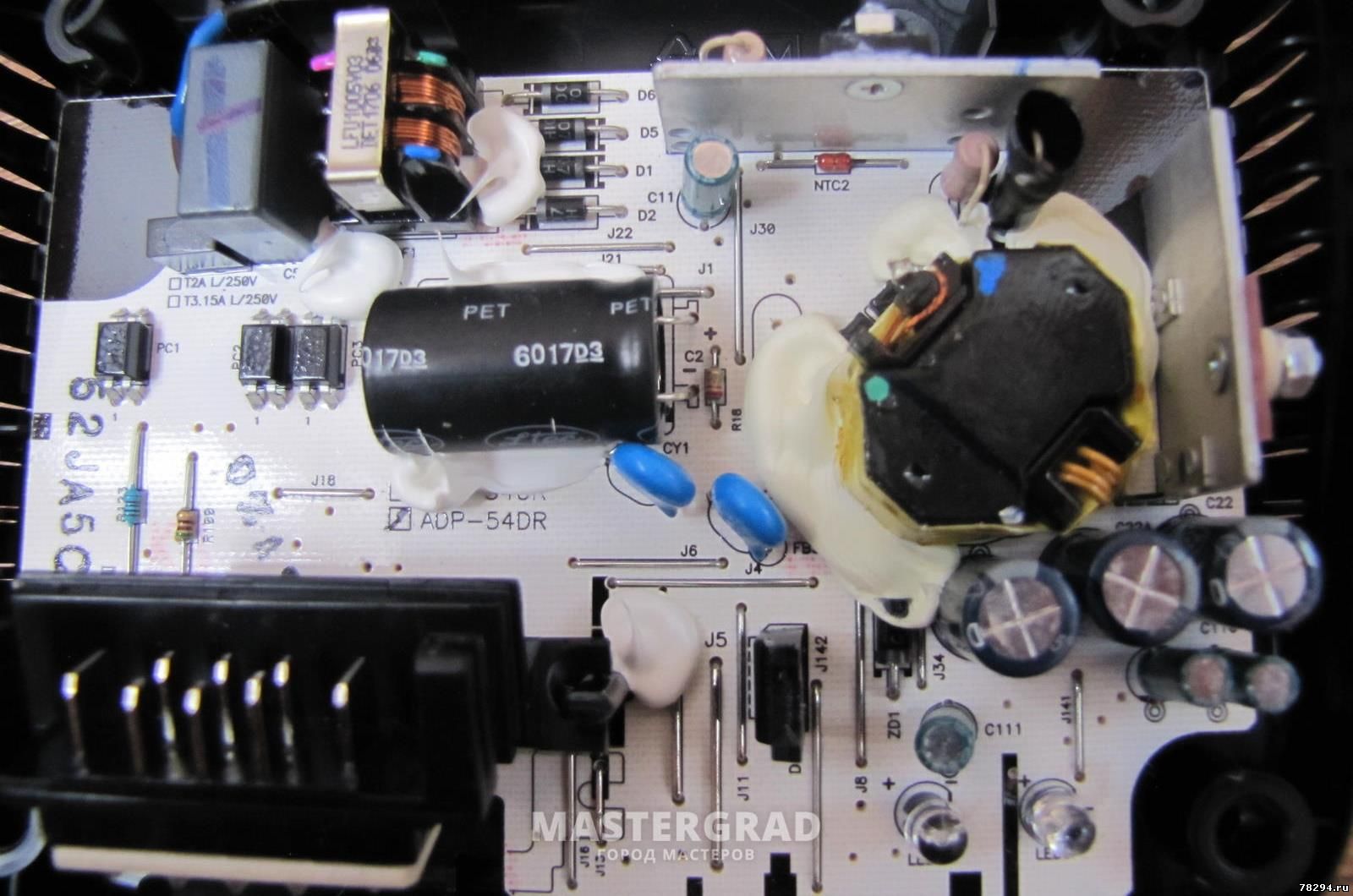

И так, 110 от 220 отличается входным конденсатором(он должен быть 400В), резисторами R6 и R5(защита от превышения сетевого напряжения) - они должны быть в сумме 13.6 МОм.

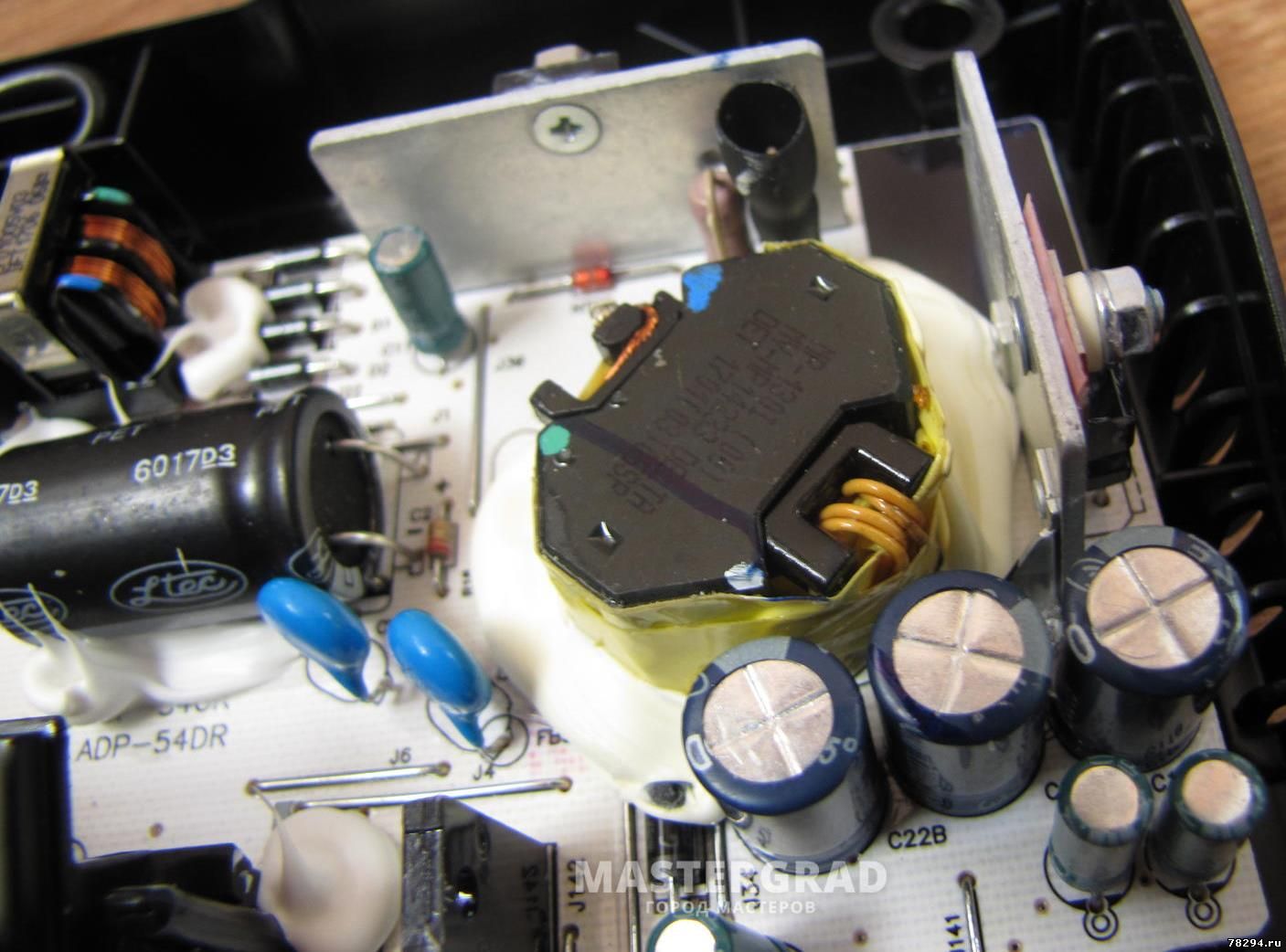

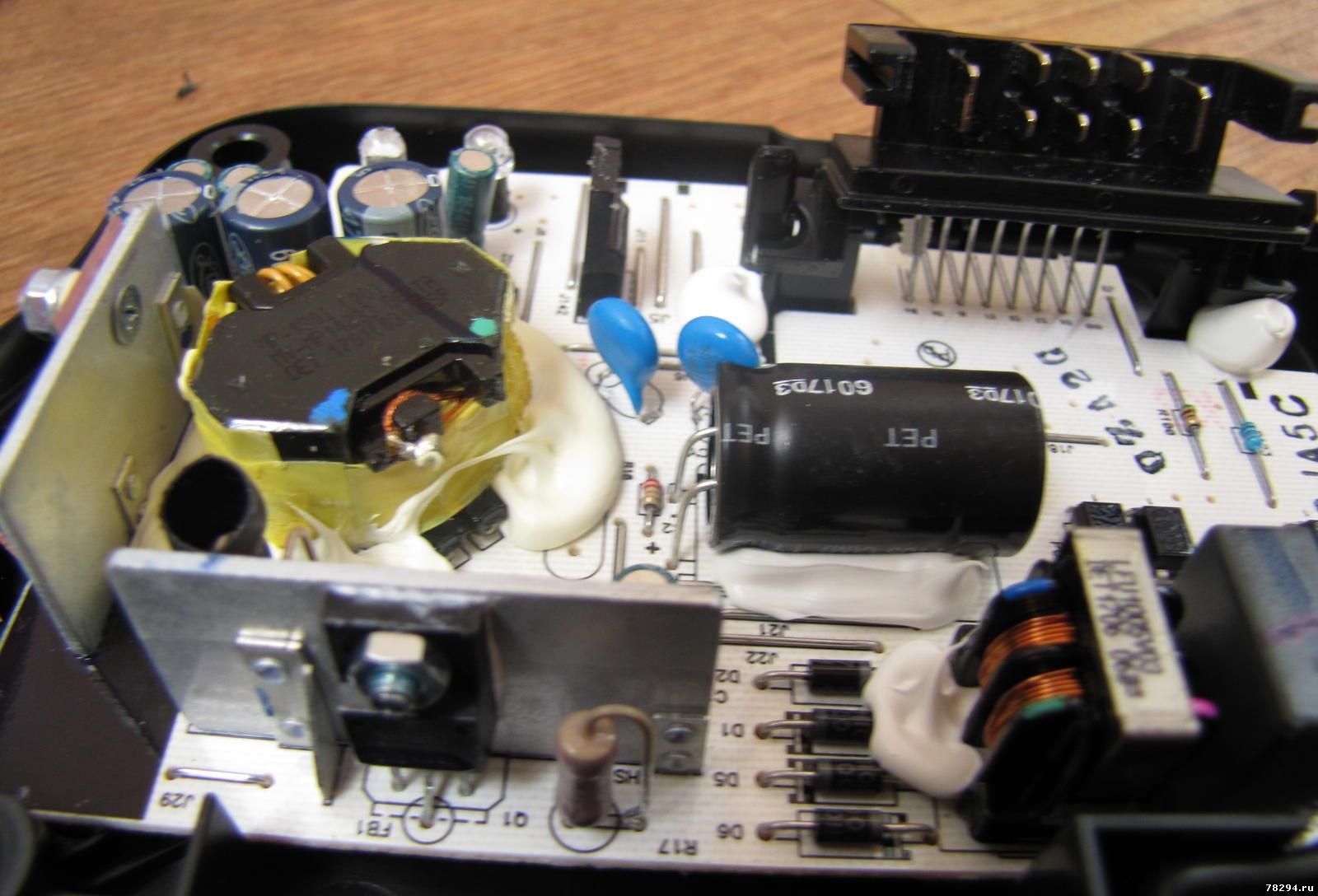

Но главное отличие в импульсном трансформаторе. Для нормальной работы ЗУ из Америки от 220 необходимо разобрать импульсный трансформатор(для этого варим его в кипятке 5-10 минут, он должен легко расклеиться) и домотать первичную обмотку тонким многожильным проводом (литцентдрат),диаметром аналогичным тому что она намотана. У меня получилось домотать 9 витков, больше сердечник не позволяет. В идеале необходимо полностью смотать первичную обмотку, она из двух полуобмоток по 11 витков состоит, и намотать две полуобмотки по 22 витка, провод при этом нужно брать в 2раза тоньше того, что там используется. После этого нужно поменять R17 на 0.68 Ом, изначально в американке 0.46 Ом - это токовая защита ключевого транзистора. Я домотал 9 витков, с 0.68 Ом у меня работает не стабильно, поставил 0.55Ом.
Сообщение отредактировал canek350 - Среда, 04.03.2020, 01:00 |
|
|
|
|
|
goaint
|
Дата: Понедельник, 21.09.2020, 15:14 | Сообщение # 11
|
|
|
Цитата Anat78 ( ) Кстати скоро буду продавать готовые преобразователь для таких зарядных Dewalt до 100 ватт |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 21.09.2020, 15:17 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Да отправляю, на 100 ватт подходят для девалтов 112 и 107
На 250ватт подходит для любых зарядных девалт уже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yuran191271
|
Дата: Пятница, 16.10.2020, 00:26 | Сообщение # 13
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
1)Принесли DCB 113 - напряжение на В+ В- только 12. 6 в
2)Запитка от преобразователя 220-110в
3)На плате видно что поменяли конденсатор - поставили 100 мк на 400в , какой должен стоять в мсходнике
4)Без аккумуляторной батареи плата должна запускаться
5)Если проверить ШИМ от внешнего ИП , на 8 ножку +16в, что подать на 3
6)Какие номиналы должны быть в исходной схеме на 110В
R5---
R6 --
R17--
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 16.10.2020, 01:07 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
1)И что хотите?
2)Не выложили ни фото , ни замеры шим
3)Сообщение №2 этой темы
4)Нет
5)Все согласно даташита на шим, +16
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yuran191271
|
Дата: Воскресенье, 18.10.2020, 04:28 | Сообщение # 15
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
есть ли фото переделки трансформатора DCB 113 тоесть
схема соединения первичной обмотки импульсного трансформатора
для уменьшения тока заряда
спасибо
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 18.10.2020, 12:03 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Схема точно такая же как у 115 зарядного, там в теме и фото
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yuran191271
|
Дата: Воскресенье, 18.10.2020, 14:26 | Сообщение # 17
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|

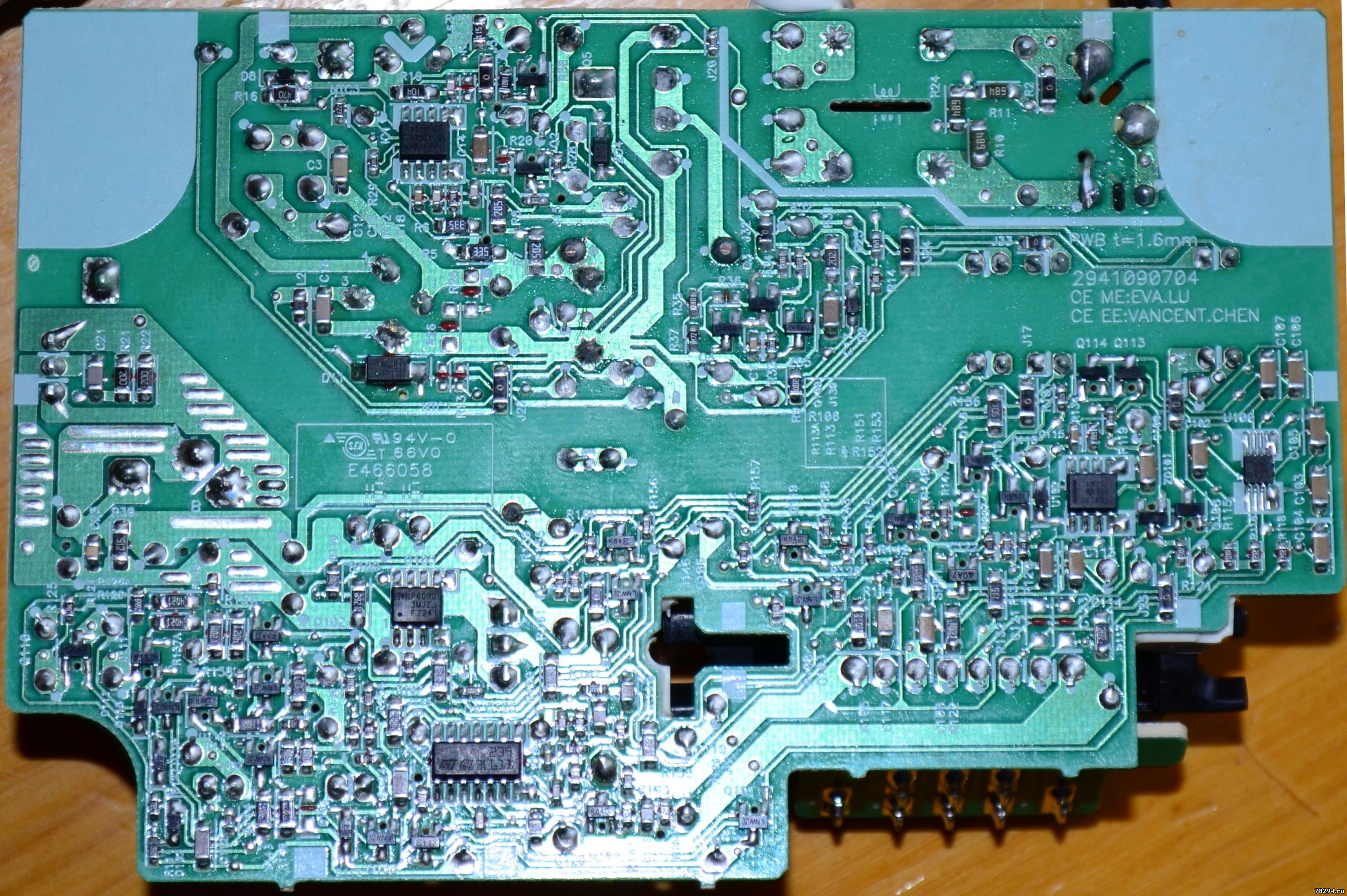

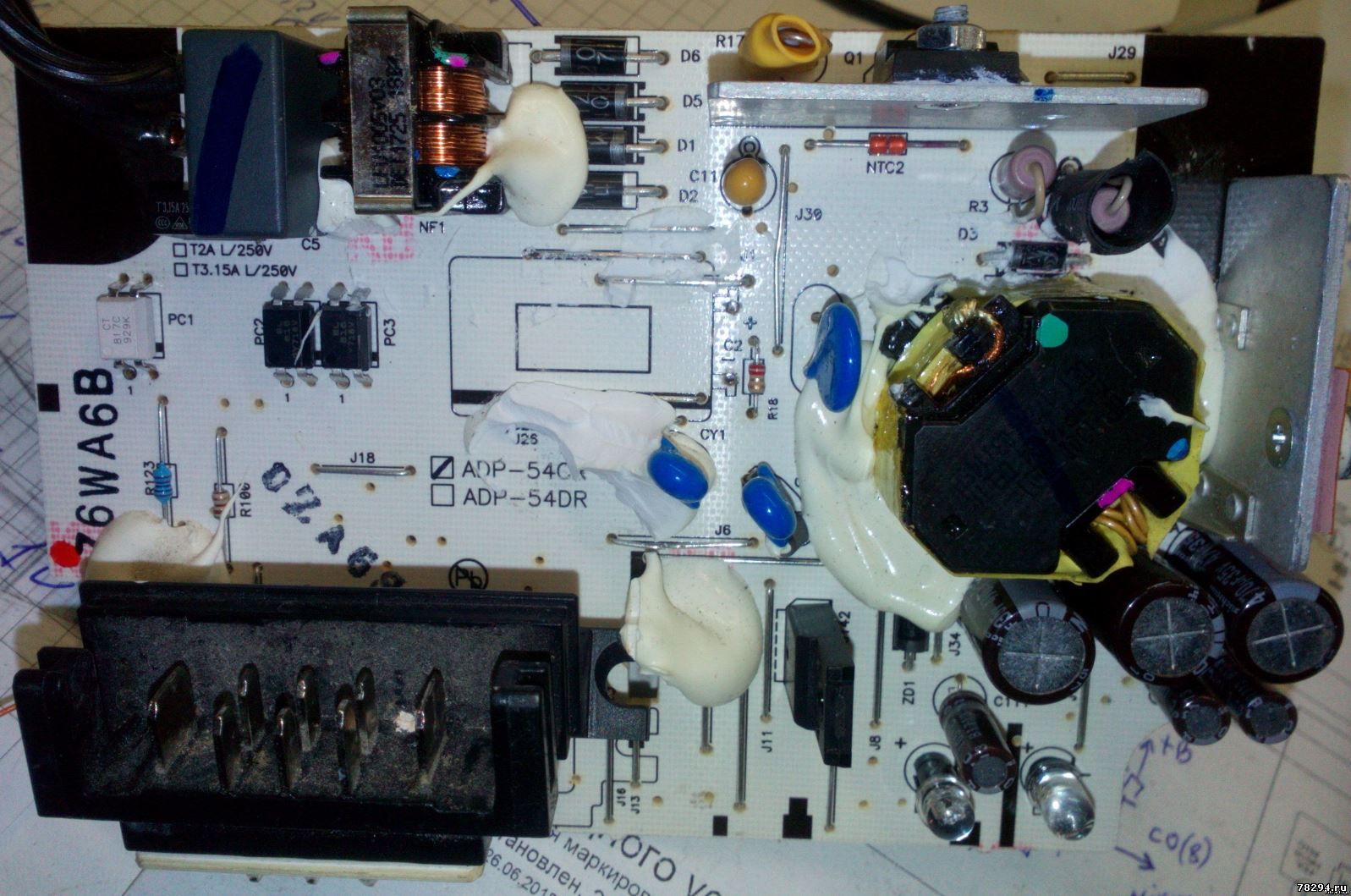

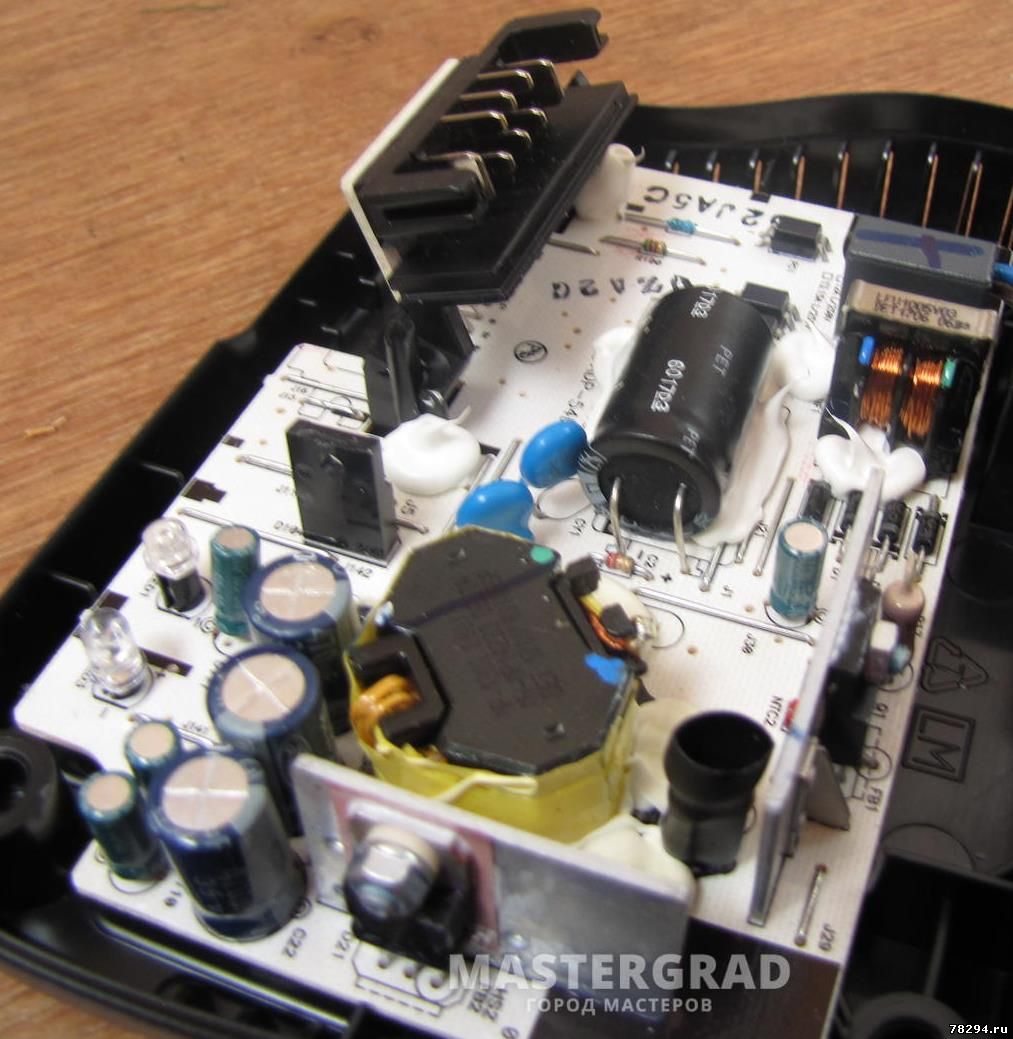

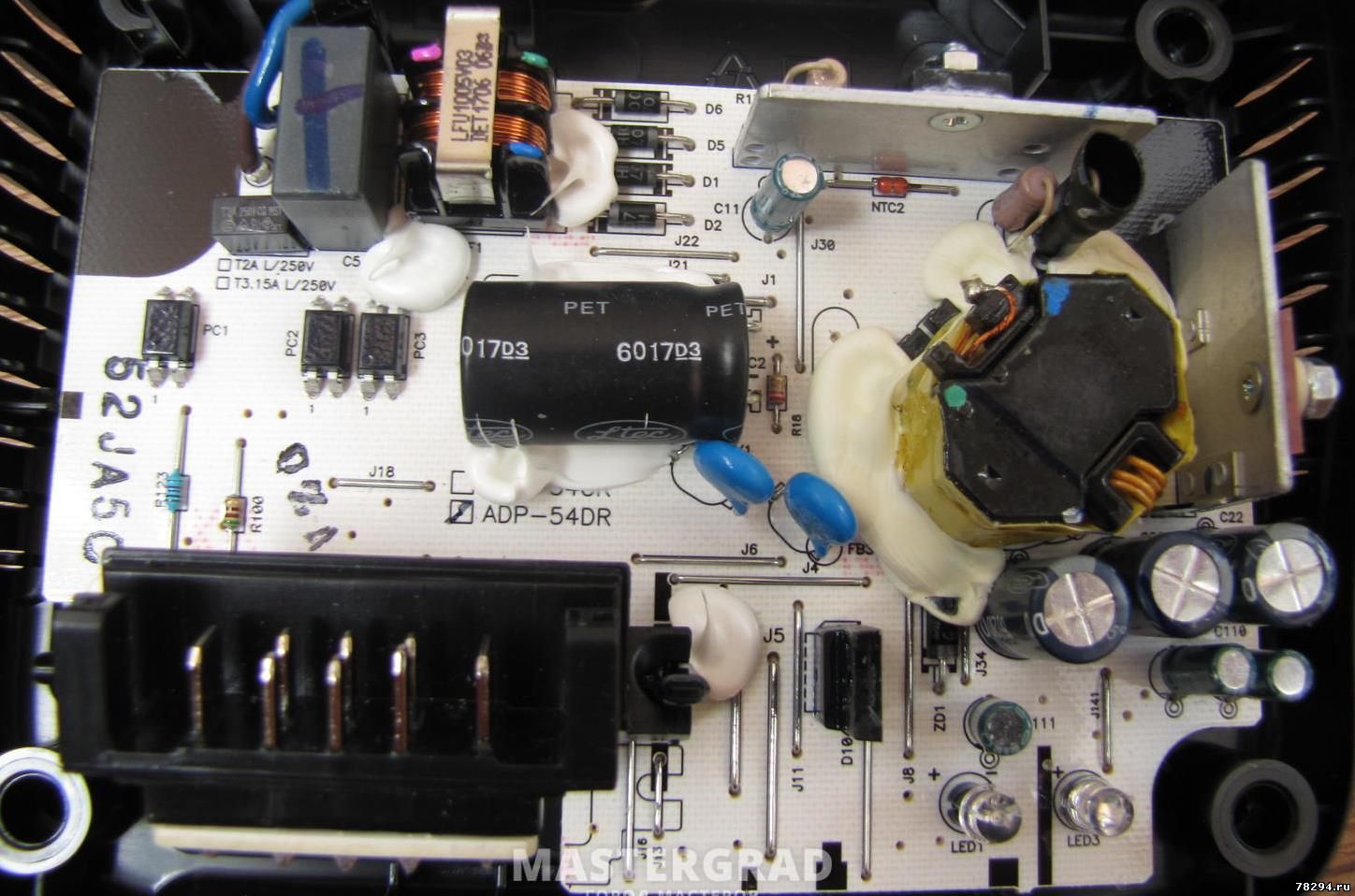

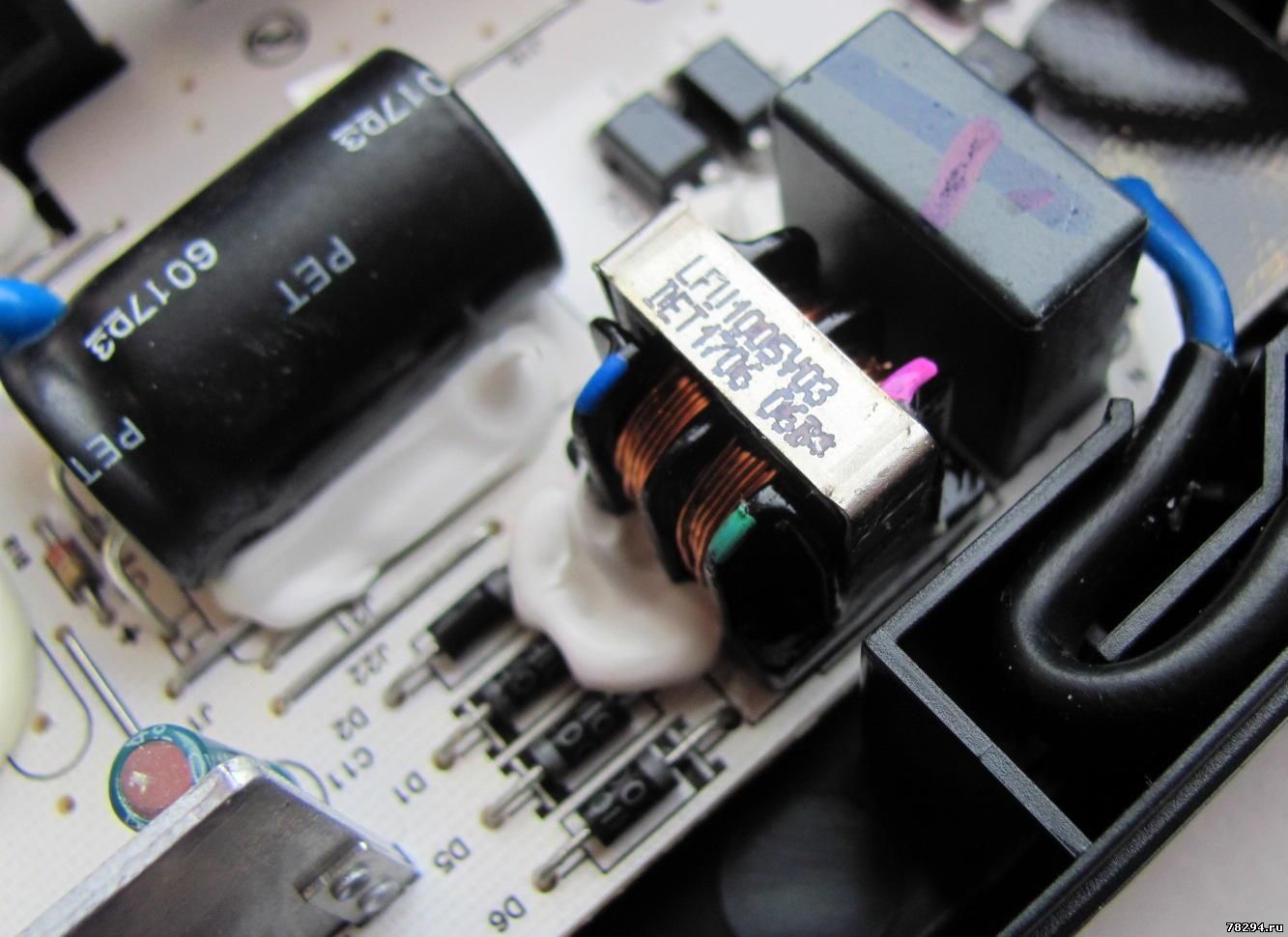

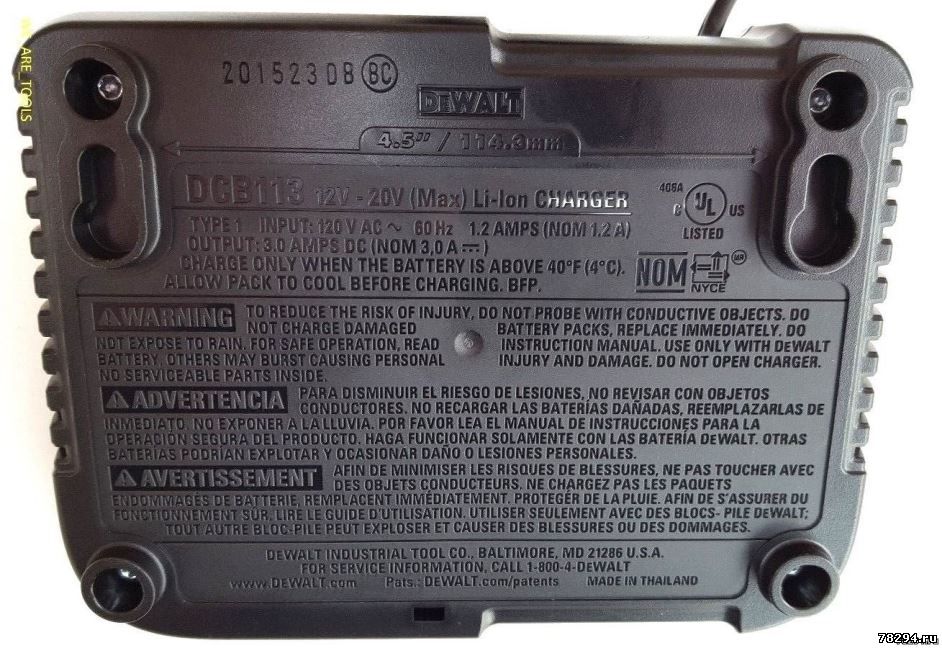

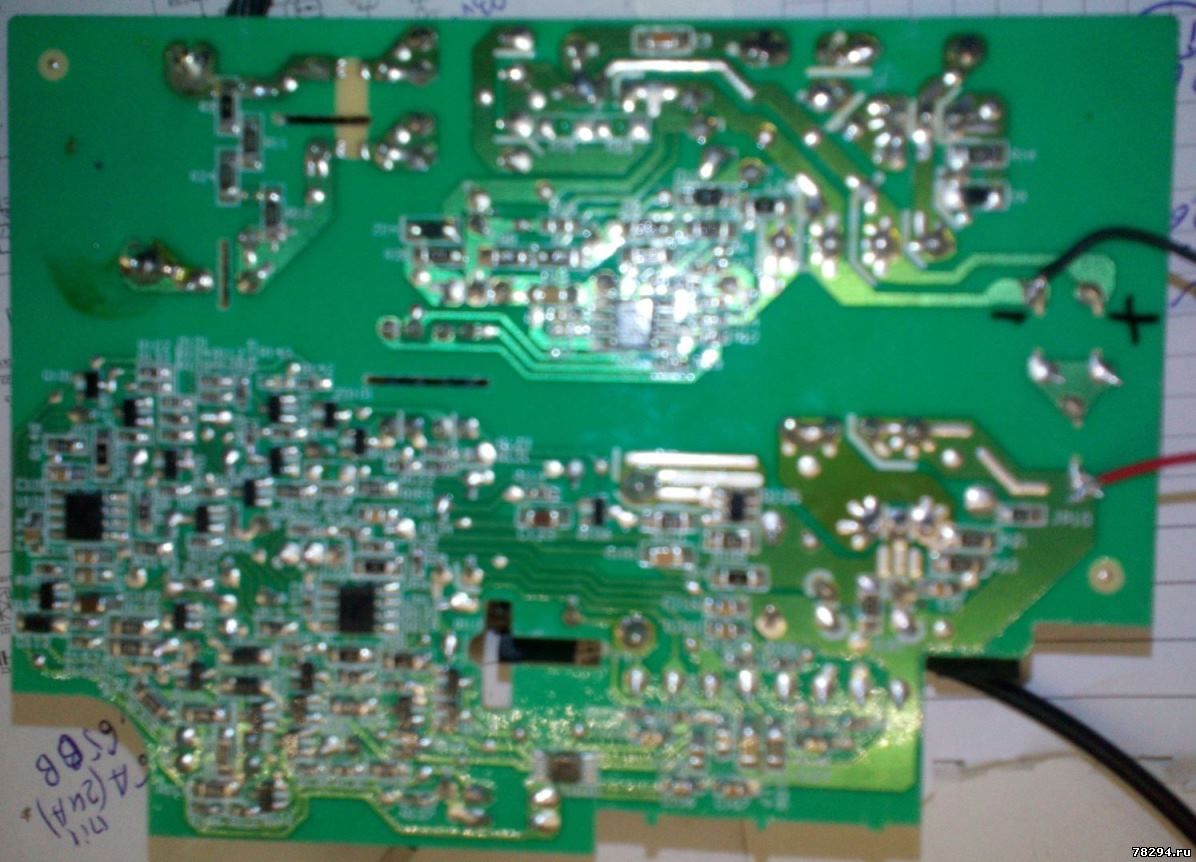

Dewalt DCB113 ADP-54CR
Добавлено (18.10.2020, 14:31)
---------------------------------------------
Вот на этой плате резистор ( смотрите схему на DCB115 ) R12 по схеме 5к76, а у меня он был 280к.
Только осциллографом выявил что на 2 ножке ШИМ не одиночные импульсы, а непонятные пачки импульсов.
При этом на 3 ножке ШИМ пила а не постоянные 0,8 В .
Зарядка при такой неисправности выдает на выходе 12,6 В что с аккумулятор что без него.
|
|
|
|
|
|
poltavanet
|
Дата: Четверг, 29.10.2020, 20:26 | Сообщение # 18
|
|
|
Цитата yuran191271 ( ) Вот на этой плате резистор ( смотрите схему на DCB115 ) R12 |
|
|
|
|
|
Fotoprofi
|
Дата: Вторник, 22.12.2020, 01:35 | Сообщение # 19
|
|
|
Добрый вечер
Вопрос такой

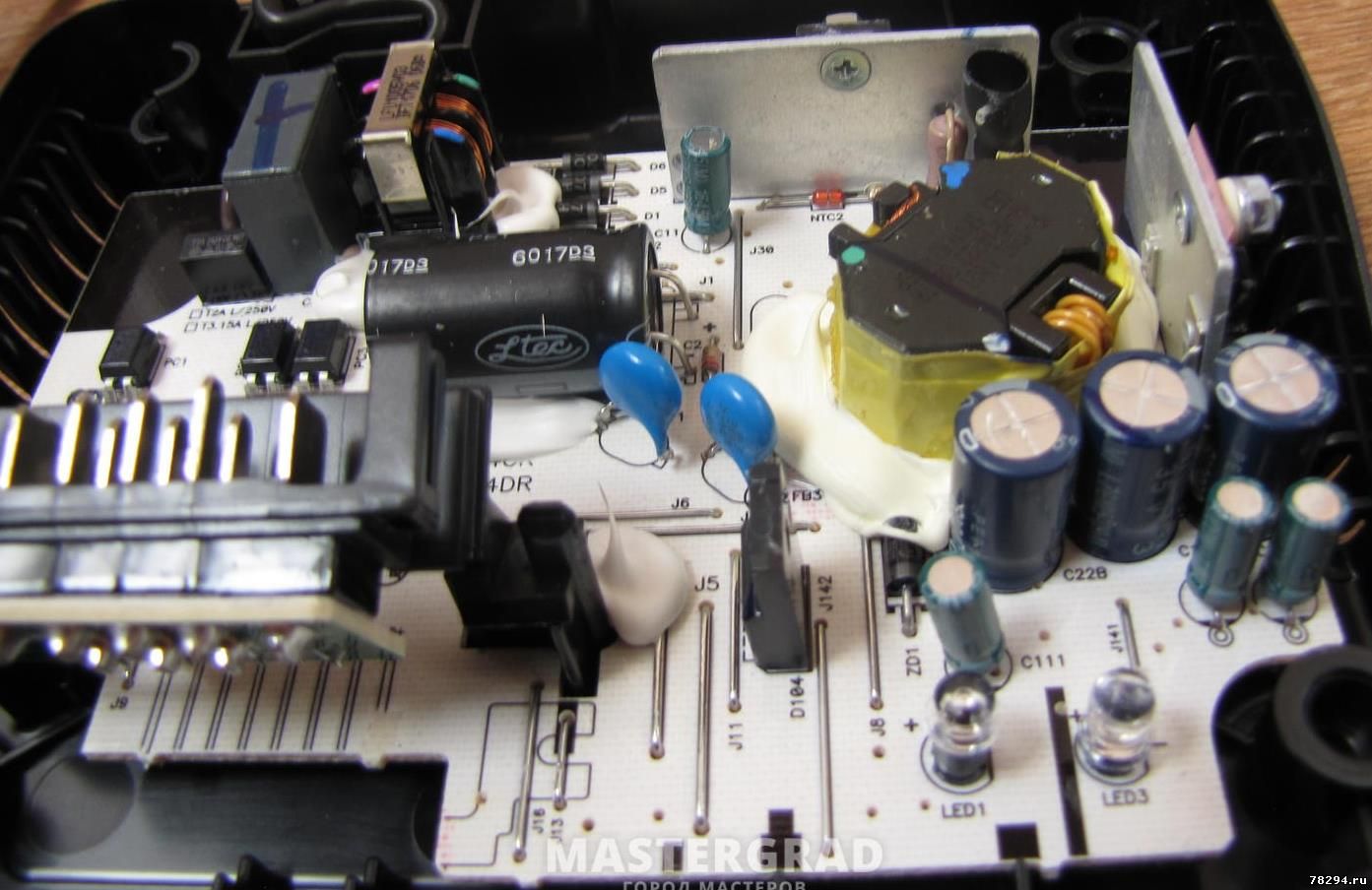

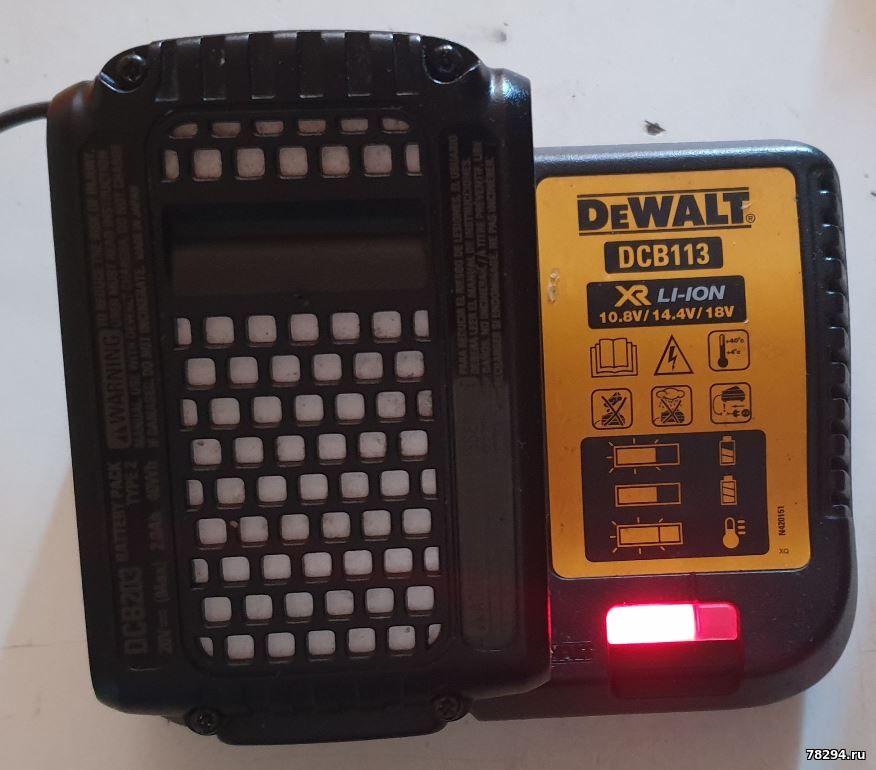

Постоянно светить диод
Питание 11 вольт
Что может бить.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 22.12.2020, 14:14 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Какой из двух постоянно светит?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Fotoprofi
|
Дата: Пятница, 25.12.2020, 22:30 | Сообщение # 21
|
|
|
Красный
|
|
|
|
|
|
aj
|
Дата: Четверг, 31.12.2020, 02:02 | Сообщение # 22
|
|
|
Цитата Fotoprofi ( ) Красный Добавлено (31.12.2020, 02:03)
---------------------------------------------
А нет уже готовых серийных трансформаторов, чтоб не перематывать? Добавлено (31.12.2020, 02:09)
---------------------------------------------
Цитата Anat78 ( ) По переделки радио и пылесосов - решения давно есть - все это уже присылалось ко мне на переделку, есть определенные особенности так как там 2 блока питания внутри на самом деле и будет указано как переделать американские розетки на европейские. Решения есть для всего.
Сообщение отредактировал aj - Четверг, 31.12.2020, 02:02 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 11.01.2022, 16:45 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Цитата aj ( ) А нет уже готовых серийных трансформаторов, чтоб не перематывать?
Цитата aj ( ) Не нахожу. Можно ссылки?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Пятница, 14.01.2022, 18:29 | Сообщение # 24
|
Пользователи
gv853gv
Рядовой
- Сообщений:73
- Репутация:3±
|
Цитата aj ( ) А нет уже готовых серийных трансформаторов, чтоб не перематывать?
Я в свое время бомбил сервисные центры подобными вопросами
На что получал предельно ясный ответ - зарядки являются расходниками и сервисный центр не занимается их ремонтом (Если гарантийная - бесплатная замена на новую, если послегарантийная - возможна продажа новой с наценкой за яко-бы проведенную замену)
|
|
|
|
|
