Зарядное Dewalt DCB1102 переделка на 220В Схема
|
|
|
Anat78
|
Дата: Воскресенье, 28.05.2023, 01:28 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7426
- Репутация:61±
|
Зарядное Dewalt DCB1102 переделка на 220В схема
Покупал здесь: https://alli.pub/6pluu8
или на озоне - https://tkprm.ru/XhSMQ?e....CBAuSDF
Компактное литий-ионное зарядное устройство Dewalt DCB1102 12 В/20 В с несколькими напряжениями
Заряжает литий-ионные аккумуляторы Dewalt 12 В и 20 В (не входят в комплект) 2-этапный процесс зарядки для длительного срока службы батареи Компактный размер для удобного хранения
Зарядное устройство Dewalt DCB1102 12–20 В Max Li-Ion отлично подходит для тех, кому нужно мощное зарядное устройство, способное максимально сократить время простоя. Он заряжает выдвижные аккумуляторы Dewalt 12 В / 20 В за час или меньше в зависимости от различных факторов, таких как срок службы аккумулятора или температура, что делает его хорошим выбором для профессионалов. Он оснащен светодиодным индикатором для отслеживания состояния батареи, в том числе, если батарея заряжена, если она заряжается.
** Совместимость как с батареями Dewalt 18 В / 20 В, так и с батареями Powerstack Compact.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Акилла
|
Дата: Пятница, 16.02.2024, 17:23 | Сообщение # 3
|
|
|
Для разборки нужны звездочки T10 с отверстием, а не Т15 как раньше.
Корпус немного подклеен, но тонкой плоской отверткой поддался.
Китайцы говорят для переделки на 220 нужно поменять оба электролитических конденсатора, пока не пробовал, хочу проконсультироваться с вами.
Фото прилагаю.
Силовой транзистор:
ita10n65r
До 650V
|
|
|
|
|
|
gv853gv
|
Дата: Суббота, 17.02.2024, 16:58 | Сообщение # 4
|
Пользователи
gv853gv
Рядовой
- Сообщений:74
- Репутация:4±
|
Да, транзистор менять не нужно

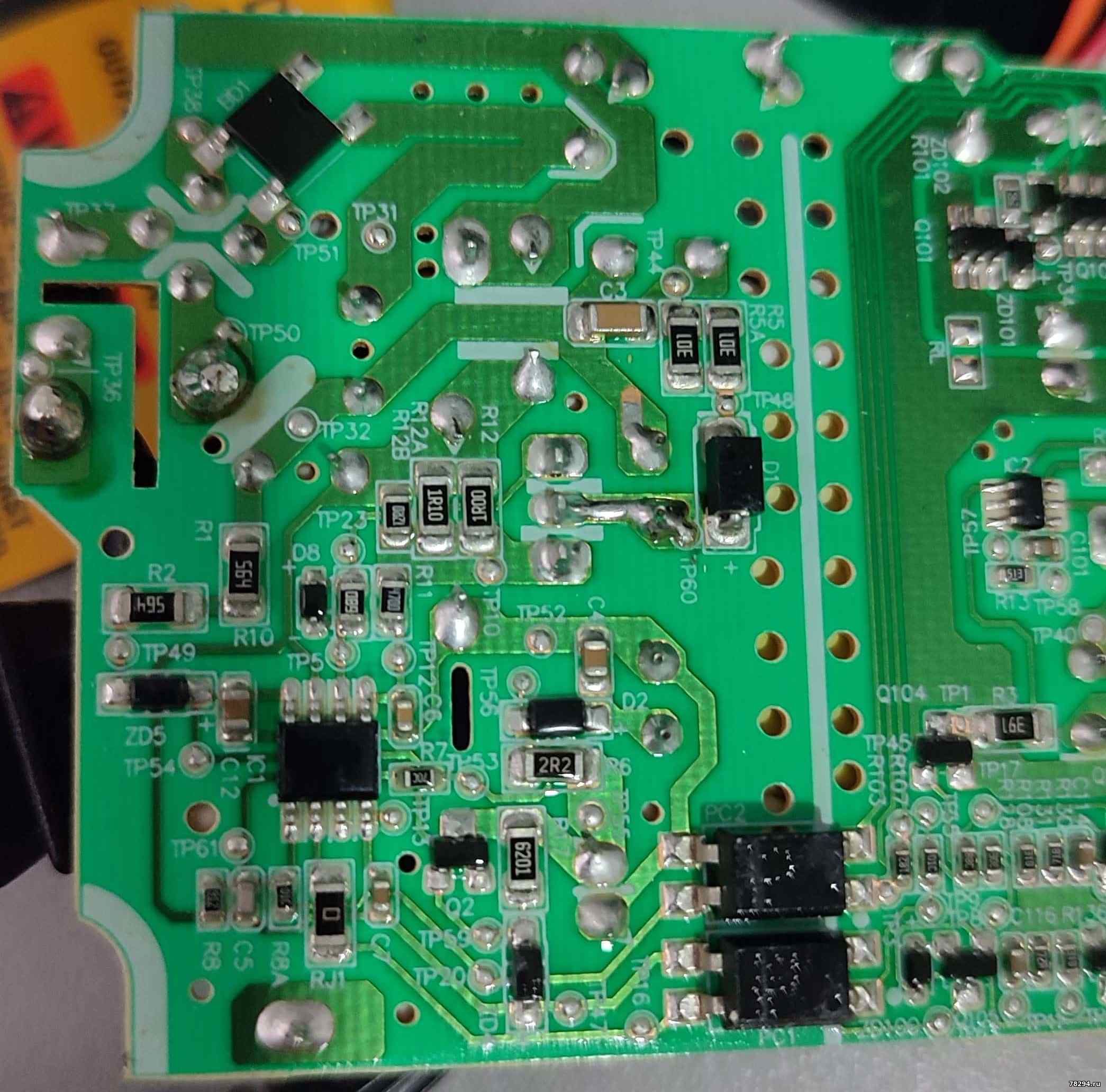

Я бы еще заменил R12 на 2 Ома и эксперементировал
|
|
|
|
|
|
Акилла
|
Дата: Понедельник, 26.02.2024, 12:18 | Сообщение # 5
|
|
|
Цитата gv853gv (  ) Я бы еще заменил R12 на 2 Ома
Итак, конденсаторы поставил на 22 и 33 мкф на 400В (меньше не нашëл)
22мкф больше родного, но корпус закрылся вплотную.
33 мкф установил на родное место без проблем и без снятия радиатора, так же поставил варистор 10к431,
На будущее его установлю горизонтально, т.к. места очень мало.

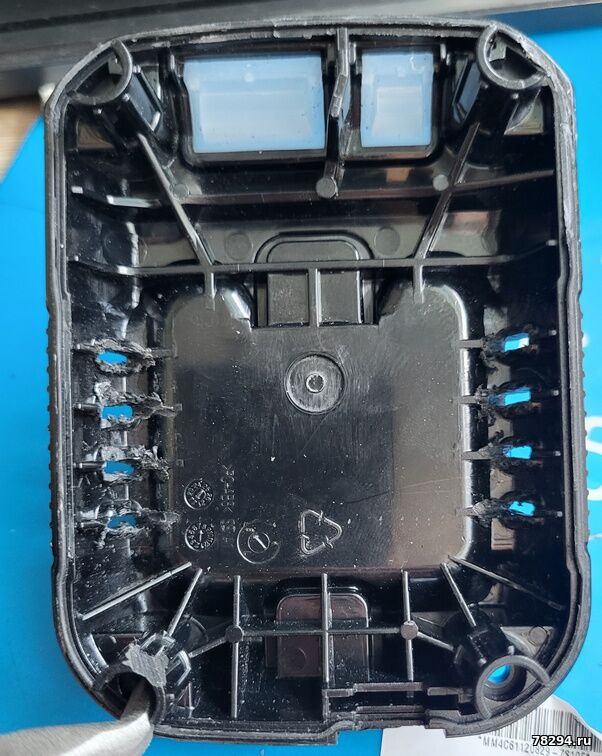

Спустя час работы корпус нагрелся до 40 градусов, вент отверстий в корпусе нет вообще,
Напрашивается термистор, но я не знаю как и куда его поставить, так что буду ждать дополнение от старших специалистов
|
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 17.03.2024, 17:02 | Сообщение # 6
|
Пользователи
gv853gv
Рядовой
- Сообщений:74
- Репутация:4±
|
На конденсатор 33 мкФ термистор не нужен - искра если и проскакивает, то малозаметная
Варистор лучше всего на вход диодного моста (там и пятачки уже есть)
|
|
|
|
|
|
vuttut
|
Дата: Суббота, 11.05.2024, 08:38 | Сообщение # 7
|
|
|
Стоят 47 и 33мкф 200В. Вместо 47 мкф 200В спокойно влазит47uF 450V 16х25mm или 47uF 400V 16х27mm, а вместо 33мкф 200В - 33uF 400V 16х21mm если развернуть в другую сторону и разместить над керамическими кандерами. Думаю так будет лучше чем 22 и 33 мкф 400в.
|
|
|
|
|
|
gv853gv
|
Дата: Суббота, 11.05.2024, 14:35 | Сообщение # 8
|
Пользователи
gv853gv
Рядовой
- Сообщений:74
- Репутация:4±
|
Цитата vuttut ( ) Думаю так будет лучше чем 22 и 33 мкф 400в. |
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.06.2024, 11:47 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7426
- Репутация:61±
|
Присылают, переделываю на 220 вольт DCB1002
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 06.12.2024, 23:43 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7426
- Репутация:61±
|

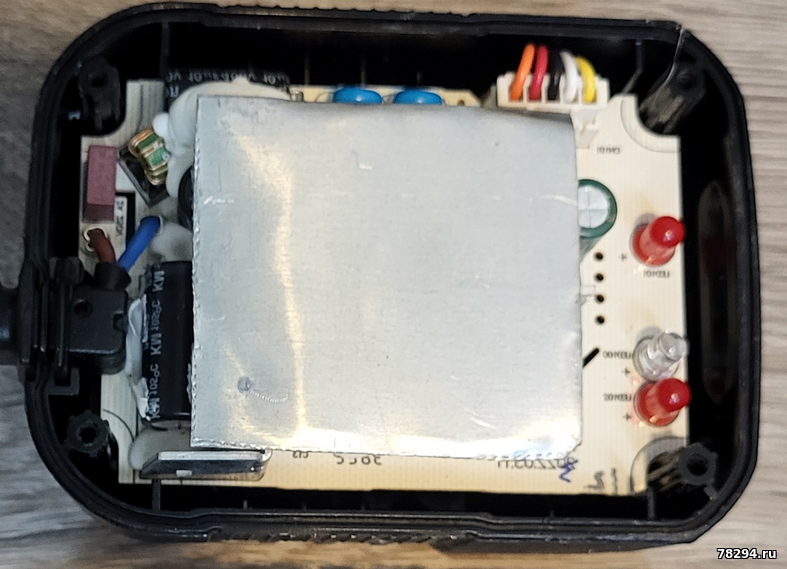

Теперь улучшили плату - улучшили охлаждение
Но переделка вообще сложнее стала
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Среда, 16.04.2025, 22:44 | Сообщение # 11
|
Пользователи
Masterok
Рядовой
- Сообщений:78
- Репутация:1±
|
Мне попалась такая за 24 год. Плата внутри старого типа со старым радиатором. Конденсаторы поставил 33 и 22, Варистор навесом над котушкой.
АКБ 2.5А заряжает.
Ранее такая же была но вернулась, по причине перепада напряжения. Варистор и предохранитель менял.
|
|
|
|
|
