Зарядное Dewalt DCB1104 переделка на 220В
Anat78 Дата: Воскресенье, 28.05.2023, 01:15 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

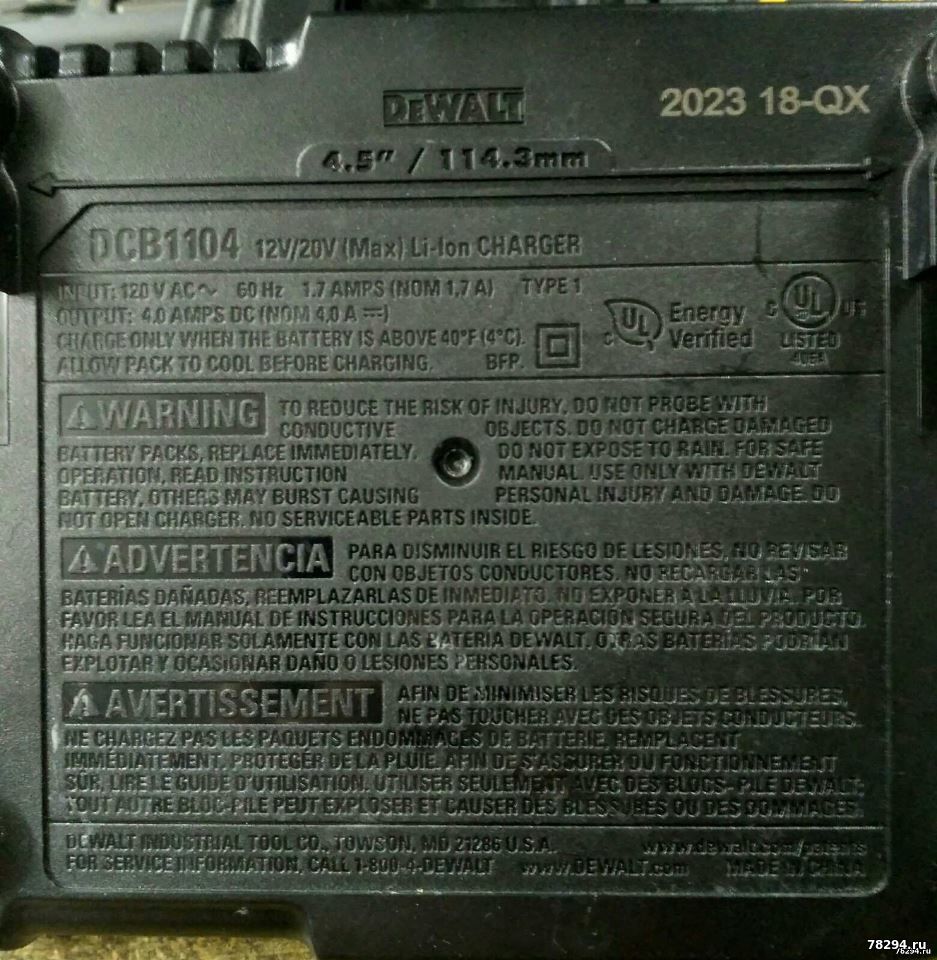

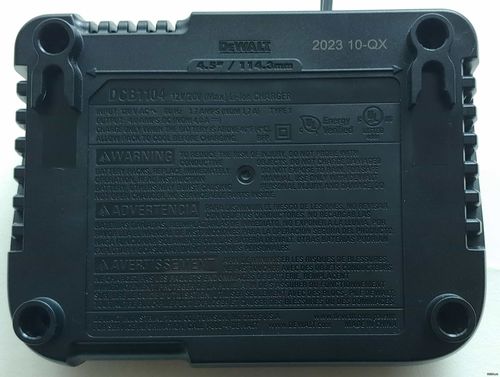

Зарядное Dewalt DCB1104 переделка на 220В

Купить зарядное можно здесь: https://alli.pub/6pluza



Инструкция: https://www.manualslib.com/products/Dewalt-Dcb1104-13172374.html

Особенности:
  • Заряжает 12,0, 18,0 В Li-Ion сдвижные батареи DEWALT
  • Время зарядки 1,3 Ач аккумулятора 22 мин
  • Время зарядки 1,5 Ач аккумулятора 22 мин
  • Время зарядки 2,0 Ач аккумулятора 30 мин
  • Время зарядки 4,0 Ач аккумулятора 60 мин
  • Время зарядки 5,0 Ач аккумулятора 75 мин
  • 2-х этапная система зарядки DEWALT обеспечивает максимальное время работы и срок службы батареи
  • Диагностика со светодиодной индикацией показывает статус заряда батареи: заряженный,
    зарядка, проблема с питанием, и батарея слишком горячая или слишкомхолодная
  • Интеллектуальное зарядное устройство изменяет уровень зарядки в зависимости от типа батареи, что
    увеличивает срок службы аккумуляторУвеличенный радиатор для лучшего теплоотведения

Технические характеристики:

Напряжение 10,8, 14,4, 18,0 В
Тип батарей Li-Ion сдвижные
Ток зарядки 4,0 А
Время зарядки 30 (2,0 Ач) мин
Вес нд
Ширина 115 мм
Длина х Высота 150 х 80 мм

Год производства 2023





Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 28.05.2023, 09:41 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Переделка на 220в так же как в зарядном DCB115

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
doctore Дата: Понедельник, 29.05.2023, 22:10 | Сообщение # 3

Пользователи

doctore

Рядовой

  • Сообщений:4
  • Репутация:0±

Я так понимаю можно обойтись, без перемотки трансформатора. Замена конденсатора, варистор, термистор и вентилятор для охлаждения. Поправьте, если что не так написал.
Anat78 Дата: Вторник, 30.05.2023, 07:33 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

1104 в работе, могу точно только сказать что будет работать с адаптером 220/110 в на 200-250ватт







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Среда, 30.08.2023, 23:09 | Сообщение # 5

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±

Тут трансформатор не такой как в 115ой.

Если не ошибаюсь, то обмотки тут и так включены последовательно.

arhal Дата: Пятница, 01.09.2023, 14:34 | Сообщение # 6

Пользователи

arhal

Рядовой

  • Сообщений:1
  • Репутация:0±

Почему диод на выходе не на радиаторе? Ведь 4 ампера ток не маленький...

Добавлено (01.09.2023, 14:37)
---------------------------------------------
Хотя место и 2 отверстия под радиатор на плате предусмотрено

Anat78 Дата: Пятница, 01.09.2023, 14:40 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Правильно заметили. сэкономили на радиаторе в этом зарядном увы

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 01.09.2023, 22:33 | Сообщение # 8

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±

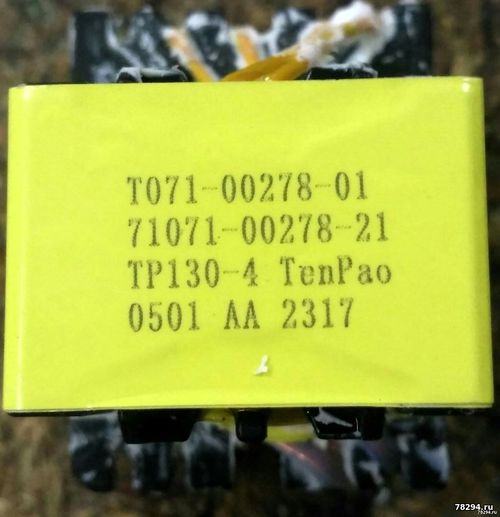

Разобрать трансформатор тоже довольно сложно. Залит епоксидкой. Очень твердая.
Кто нибудь разбирал ?
Anat78 Дата: Суббота, 02.09.2023, 03:02 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

просто нагреваете его и он разваливается

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Среда, 20.09.2023, 16:33 | Сообщение # 10

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±

Грел 45 минут в печке до 120° и он не развалился. Компауд в районе стыков разрушается только от паяльника. До скольки градусов ферит можно греть?

Сообщение отредактировал Masterok - Среда, 20.09.2023, 16:40
Anat78 Дата: Понедельник, 16.10.2023, 09:41 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

в духовке на 160гр

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bmp76 Дата: Вторник, 24.10.2023, 16:42 | Сообщение # 12

Пользователи

bmp76

Рядовой

  • Сообщений:1
  • Репутация:0±

Я так понимаю, что пока что никому не удалось адаптировать на 220В
Или просто не хотят поделится как это сделать
Anat78 Дата: Вторник, 24.10.2023, 17:03 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Вариантов уже несколько переделки есть, но самый надежный пока это адаптер 220-110в

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 12.01.2024, 11:03 | Сообщение # 14

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±

Приносили уже два варианта плат.
Отличаются горячей частью. Шимкой и обвязкой. В моем варианте шимке 1710-01.
Етот вариант пробовал переделать. Трансформатор разобрал, домотали 20 витков. Также заменён транзистор. Варистор и термистор по-любому. Также установлен резистор на 1Ом. Для резистора и термистора там есть места вместо перемычек.
Пока не тестировал долго. Одна плата такая же, здохла во время експерементов.
gv853gv Дата: Воскресенье, 14.01.2024, 19:51 | Сообщение # 15

Пользователи

gv853gv

Рядовой

  • Сообщений:72
  • Репутация:3±

В моем варианте шим  OB2372CP.Трансформатор не разобрал, перекоммутировал обмотки (намотаны сдвоенным проводом с отводом посредине). Транзистор 15N65 от производителя.
Варистор, термистор и конденсатор   - на по-любому.
Резистор R18 (состоит из 3-х резисторов 1.43 Ом в параллель) - один из них выкусил

Работает
Флексы не быстро, но заряжает
Anat78 Дата: Воскресенье, 14.01.2024, 20:13 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Да можно перекоммутировать обмотку, тогда будет работать , все верно, но ток заряда будет около 2а всего

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gv853gv Дата: Понедельник, 15.01.2024, 15:17 | Сообщение # 17

Пользователи

gv853gv

Рядовой

  • Сообщений:72
  • Репутация:3±

где то 2.5 А
Но в таком случае можно не ставить радиатор на диодную сборку
Anat78 Дата: Понедельник, 15.01.2024, 23:00 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6385
  • Репутация:49±
Anat78

Верно зарядное при этом очень слабо греется

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tomori Дата: Суббота, 02.03.2024, 23:55 | Сообщение # 19

Пользователи

tomori

Рядовой

  • Сообщений:9
  • Репутация:0±

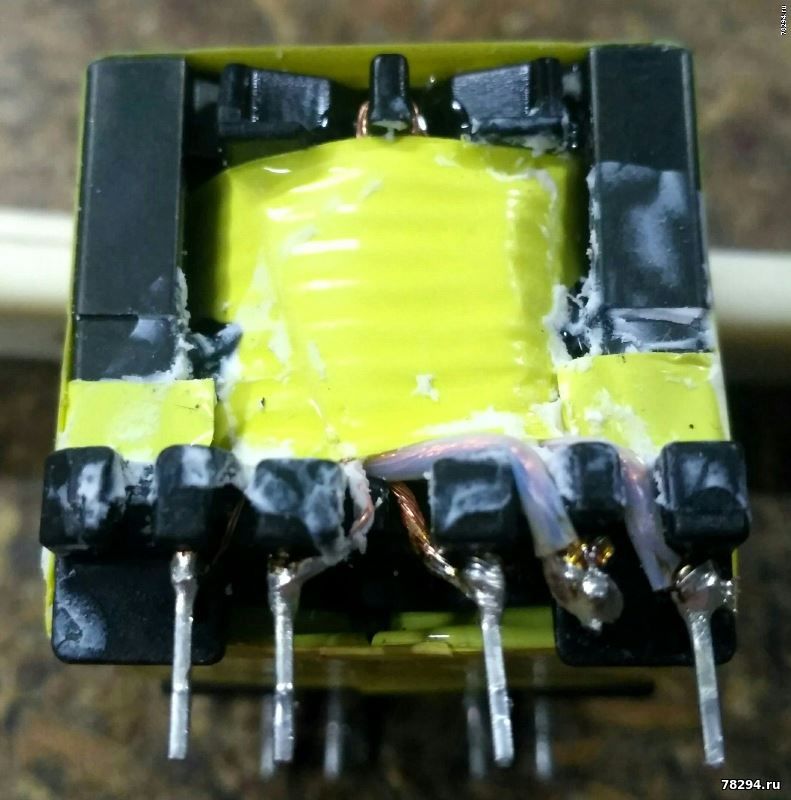

Знакомый принёс такую на переделку, думал перекоммутировать первичную обмотку, а не тут то было, намотана лицентрадом жилами где-то 0,02мм причём обмотки уже соединены последовательно. Разобрал транс домотал косичкой 5 жил 0.22мм 17 витков. Работает и ничего не греется, правда ток заряда где-то 2.8-2.9 А. Эксперименты с количеством витков не делал, так оставил.
sergeisam Дата: Вторник, 05.03.2024, 01:53 | Сообщение # 20

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Для информации



Сообщение отредактировал sergeisam - Вторник, 05.03.2024, 01:54
vallasval Дата: Пятница, 08.03.2024, 16:21 | Сообщение # 21

Пользователи

vallasval

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день всем. Можно указать на плате, по аналогии с DCB115, места впайки термистора и варистора. Заранее спасибо.
gv853gv Дата: Суббота, 09.03.2024, 16:34 | Сообщение # 22

Пользователи

gv853gv

Рядовой

  • Сообщений:72
  • Репутация:3±

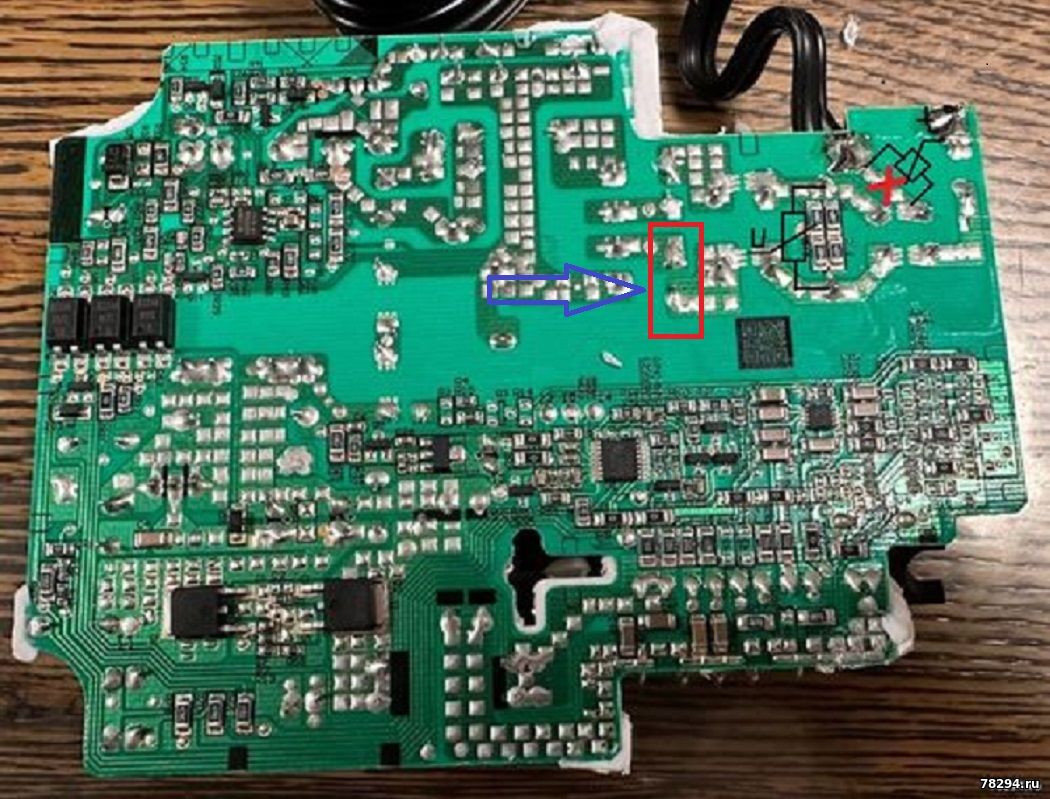

термистор - перерезаете дорожку между вводом сетевого кабеля и дросселем и на место разрыва варистор - параллельно конденсатору входного фильтра
sergeisam Дата: Понедельник, 11.03.2024, 23:44 | Сообщение # 23

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Цитата gv853gv ()
термистор - перерезаете дорожку между вводом сетевого кабеля и дросселем

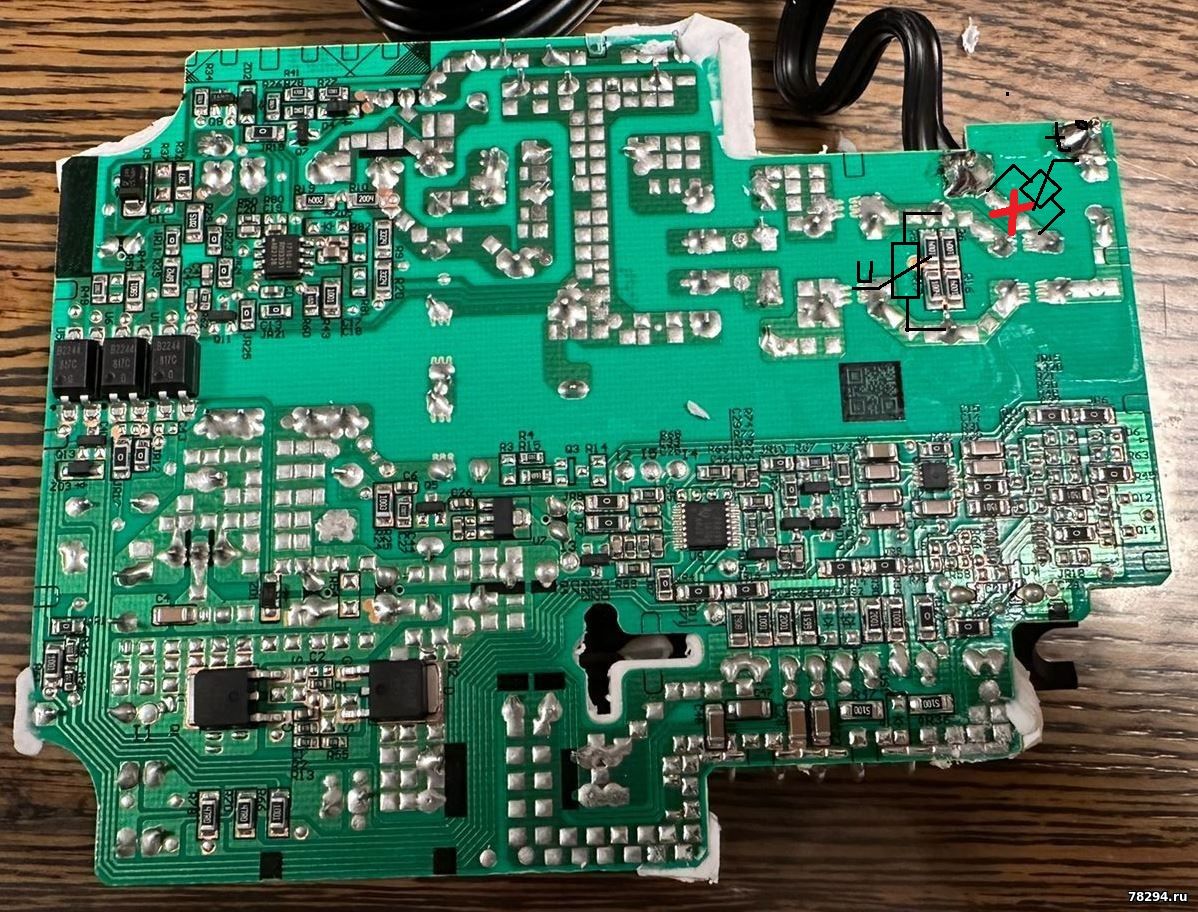

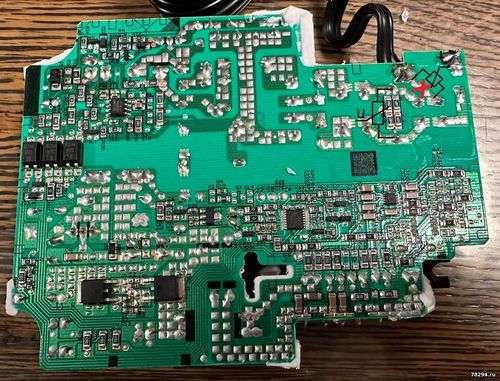

Дорожку можно не резать. На плате есть две перемычки, установленных вместо ограничивающих резисторов, вместо одной из которых можно установить термистор.
sergeisam Дата: Понедельник, 11.03.2024, 23:53 | Сообщение # 24

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Цитата tomori ()
а не тут то было, намотана лицентрадом жилами где-то 0,02мм причём обмотки уже соединены последовательно
У меня такой же вариант.





Поэтому также пришлось
Цитата tomori ()
Разобрал транс домотал косичкой 5 жил 0.22мм 17 витков.
Только домотал 19 витков.
Цитата gv853gv ()
Транзистор 15N65 от производителя

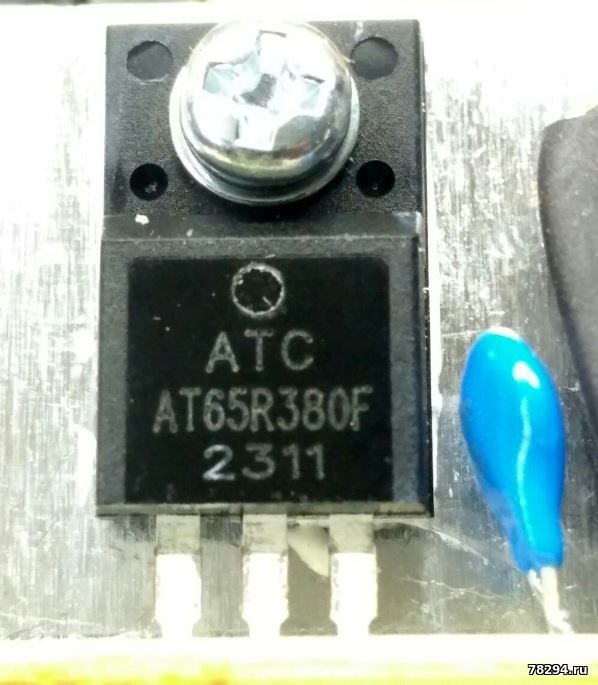

В имеющемся у меня варианте применён
MOSFET. OSG65R380FEF - 650В 11А



Кстати, ЗУ из свежих



Сообщение отредактировал sergeisam - Вторник, 12.03.2024, 00:00
tomori Дата: Вторник, 12.03.2024, 12:02 | Сообщение # 25

Пользователи

tomori

Рядовой

  • Сообщений:9
  • Репутация:0±

Цитата sergeisam ()
Только домотал 19 витков
Не проверяли ток заряда после переделки?
gv853gv Дата: Вторник, 12.03.2024, 14:13 | Сообщение # 26

Пользователи

gv853gv

Рядовой

  • Сообщений:72
  • Репутация:3±

Цитата tomori ()
Не проверяли ток заряда после переделки?
при домотке проводом нужного сечения и количества жил останется таким-же  - 4 А
при перекоммутации - уменьшается до 2.7А

Цитата sergeisam ()

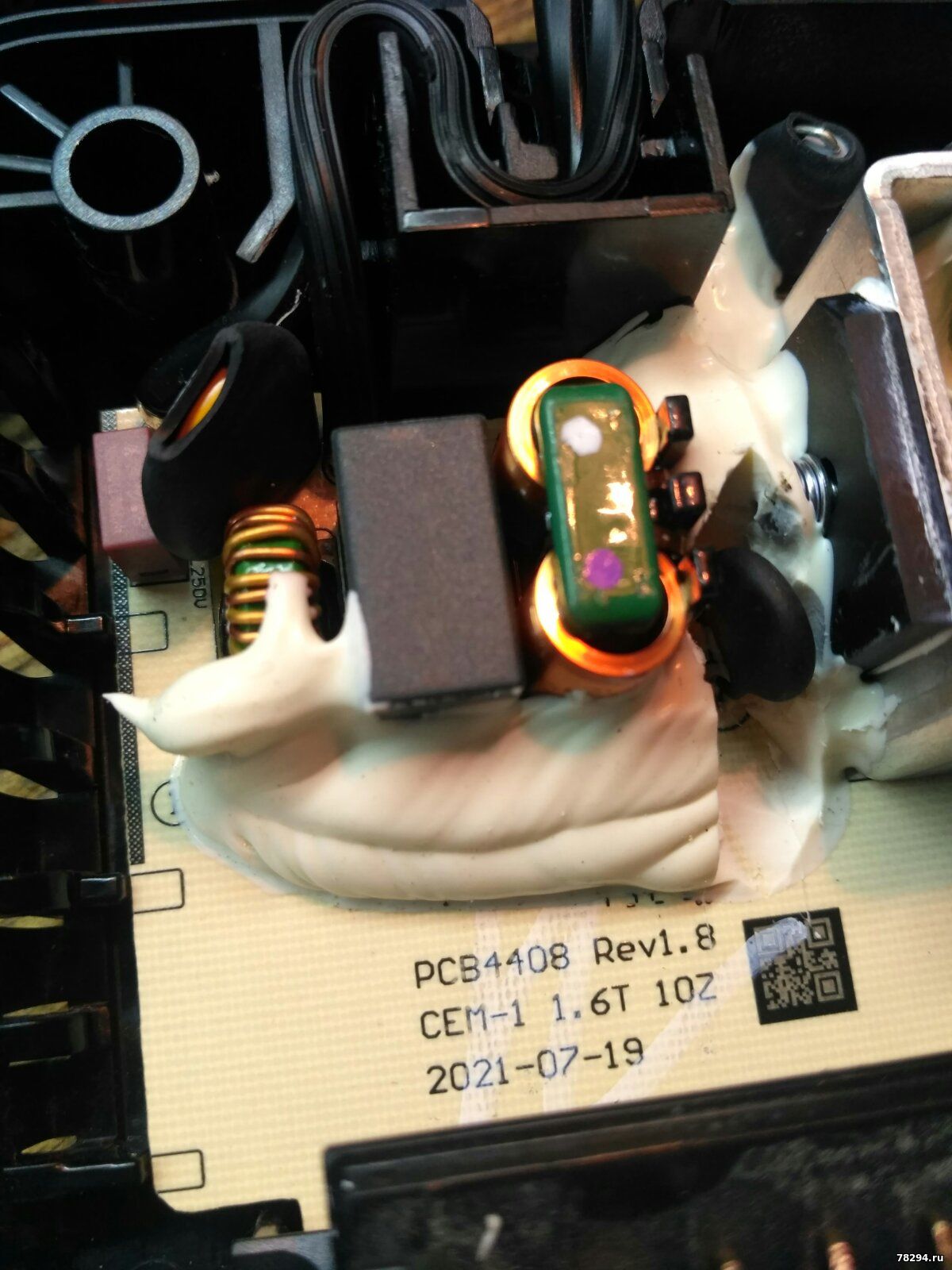

Дорожку можно не резать.
позже тоже досмотрел
но лень было расколупывать - там всегда обильно залито мастикой
sergeisam Дата: Среда, 13.03.2024, 10:03 | Сообщение # 27

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Цитата gv853gv ()
там всегда обильно залито мастикой
И, таки, да ...



Цитата tomori ()
Не проверяли ток заряда после переделки?
Не, не проверял.   Аккумулятор 2 А/h зарядился, примерно, за минут сорок/сорок пять  (это от одного деления индикатора на аккуме, до полной зарядки).
При этом ничего , практически, не греется. Силовой транзистор - чуть тёплый.


Сообщение отредактировал sergeisam - Среда, 13.03.2024, 17:43
