Форум » Электроинструмент » Переделка зарядных устройств из Америки с 110 вольт на 220 вольт » Зарядные NOCO Genius » Пусковое устройство Noco Genius GB30 ремонт
Пусковое устройство Noco Genius GB30 ремонт
Anat78 Дата: Вторник, 12.02.2019, 12:30 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 714
  • Репутация: 4
Anat78

Зарядное устройство Noco Genius GB30 ремонт
Служит для пуска авто с 12в акб
ток до 400А
Внутри находится литий полимерная акб на 11,1 Вольт и емкостью 2,15Ач





Инструкция: https://www.manualslib.com/manual....#manual

Внутренности:



Итого необходимо заменить пробитые транзисторы после КЗ и заменить вздувшуюся батарею литиевую
Прикрепления: 6423746.jpg(55.1 Kb) · 5904401.jpg(50.5 Kb) · 2942466.jpg(44.8 Kb) · 7928198.jpg(48.3 Kb) · 7521537.jpg(83.2 Kb) · 4497223.jpg(78.9 Kb) · 4830548.jpg(42.6 Kb) · 3376585.jpg(41.8 Kb) · 7097802.jpg(60.8 Kb) · 2665733.jpg(13.7 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Вторник, 12.02.2019, 14:29 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 714
  • Репутация: 4
Anat78

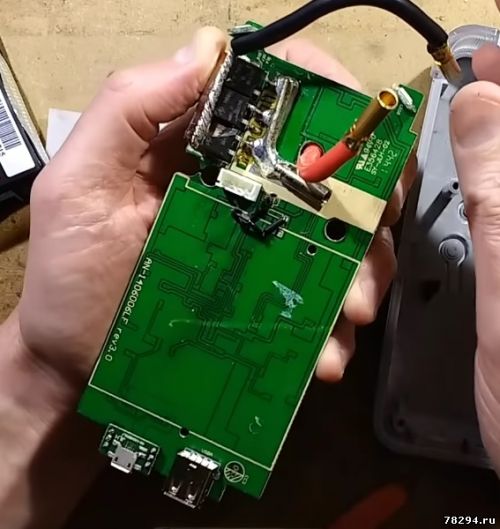

Оптопара транзисторная - Cosmo 1010 optocouplers.
Балансировка батареи на контроллере 8254AA с транзисторами 4435 MOSFET.
Индикаторы LED управляются на Xn2115tp.
Основным процессором является Holtek HT46R06
Выход USB питается от стабилизатора напряжения MP1584
Вход USB для зарядки усилен FP6293.
Есть GZ423 (может быть, двойной операционный усилитель?)
И регулятор 3.3В.
Прикрепления: 5420535.jpg(47.7 Kb) · 3821610.jpg(46.4 Kb) · 2733755.jpg(55.7 Kb) · 6651073.jpg(14.7 Kb) · 2351357.jpg(34.9 Kb) · 0596919.jpg(81.2 Kb)
