Переделка фонаря Milwaukee 2135-20 с 120 на 220 вольт
Anat78 Дата: Вторник, 03.04.2018, 08:37 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений:2236
  • Репутация:11±
Anat78

Переделка фонаря Milwaukee 2135-20 с 120 вольт на 220 вольт

Имеет три настройки: высокий обеспечивает 3000 люмен 2 часа, среда обеспечивает 1700 люмен 4 часа, а низкий обеспечивает 900 люмен 8 часов с помощью M18 REDLITHIUM ™ XC5.0

Фонарь состоит из 3 плат: зарядное устройство, блок питания, контроллер светодиодов
Переделывать надо 2 платы: блок питания и зарядное на 220 вольт

Общее фото:









По вопросам переделки обращаться ко мне на почту 78294@mail.ru

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 03.04.2018, 09:54 | Сообщение # 2

Администраторы

Anat78

Полковник

  • Сообщений:2236
  • Репутация:11±
Anat78

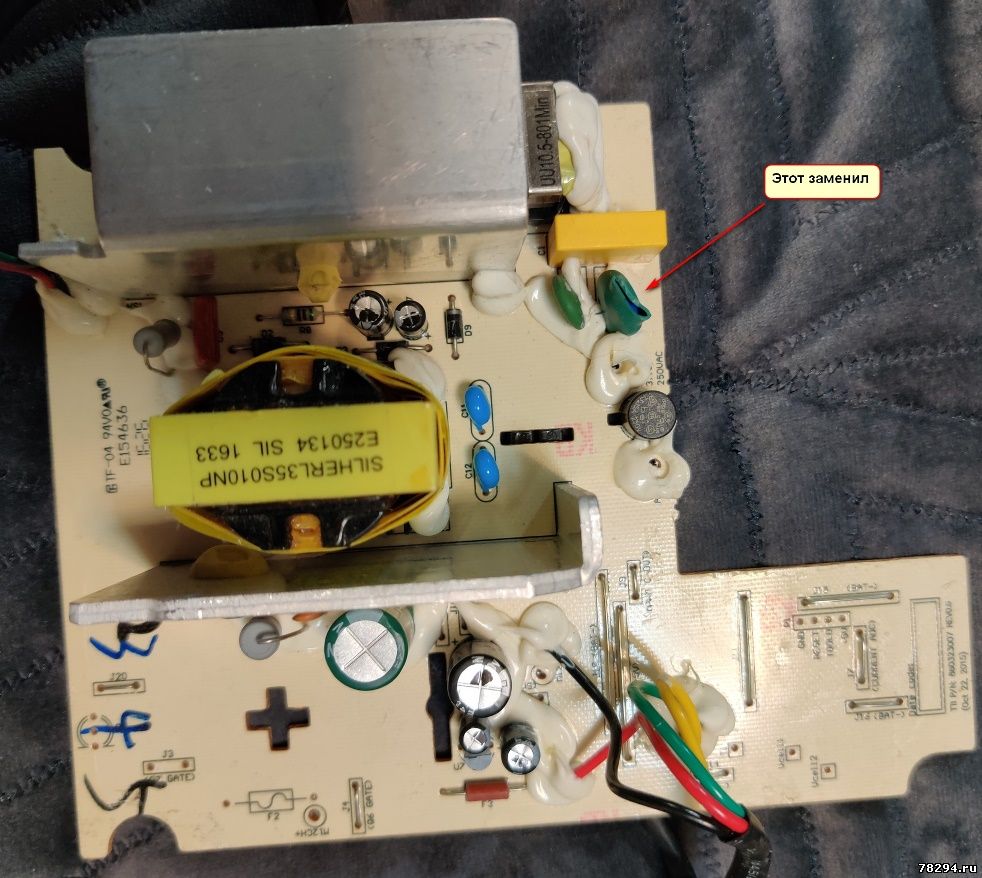

Переделываем зарядное устройство фонаря Milwaukee 2135-20:

Для этого на плате зарядного:
- Убираем перемычку на плате (заливаем место удаления лаком)
- Заменяем варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж (или подобный по характеристикам)





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 03.04.2018, 10:14 | Сообщение # 3

Администраторы

Anat78

Полковник

  • Сообщений:2236
  • Репутация:11±
Anat78

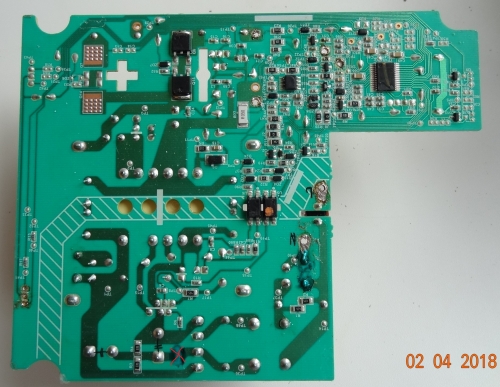

Переделываем плату блока питания фонаря Milwaukee 2135-20 на 220 вольт:





Схема блока питания: http://www.mouser.com/ds/2/328/topjx_family_datasheet-11851.pdf



Для переделки потребуется:
- Удалить диоды D2, D3, D4
- Заменить варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж (или подобный по характеристикам)
- Выпаиваем резистор R1
- Впаиваем перемычку (указана на фото)
- Впаиваем 2 резистора на 100кОм 0,5 ватт параллельно электролитическим конденсаторам





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 04.04.2018, 14:16 | Сообщение # 4

Администраторы

Anat78

Полковник

  • Сообщений:2236
  • Репутация:11±
Anat78

Плату контроллера работы фонаря переделывать не надо:







https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 04.04.2018, 14:18 | Сообщение # 5

Администраторы

Anat78

Полковник

  • Сообщений:2236
  • Репутация:11±
Anat78

Плюс меняем вилку американскую на евро и можно включать в сеть фонарь Milwaukee 2135-20

Все заряжается и работает от 220вольт









https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 13.02.2020, 14:57 | Сообщение # 6

Администраторы

Anat78

Полковник

  • Сообщений:2236
  • Репутация:11±
Anat78

Включили в 220 не переделанный фонарь



Взрыв варистора и предохранителя на плате блока питания фонаря
А на плате заряда батареи тоже самое:



Не забывайте ставить термоусадку на варисторы чтобы защитить плату от осколков варистора
