Переделка зарядного MILWAUKEE 48-59-1812 M18 M12 схема
|
|
|
Anat78
|
Дата: Четверг, 19.05.2016, 00:26 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Переделка зарядного MILWAUKEE 48-59-1812 M18 M12 схема
Milwaukee Charger 48-59-1812 Convesion 120V to 220V

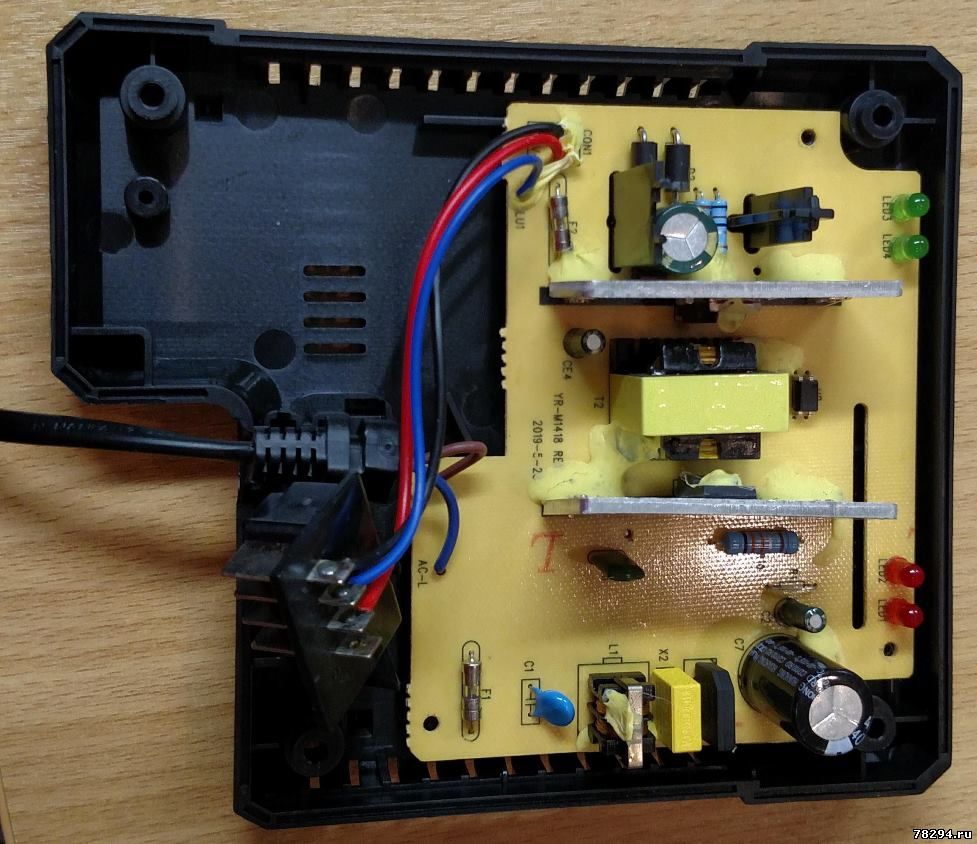

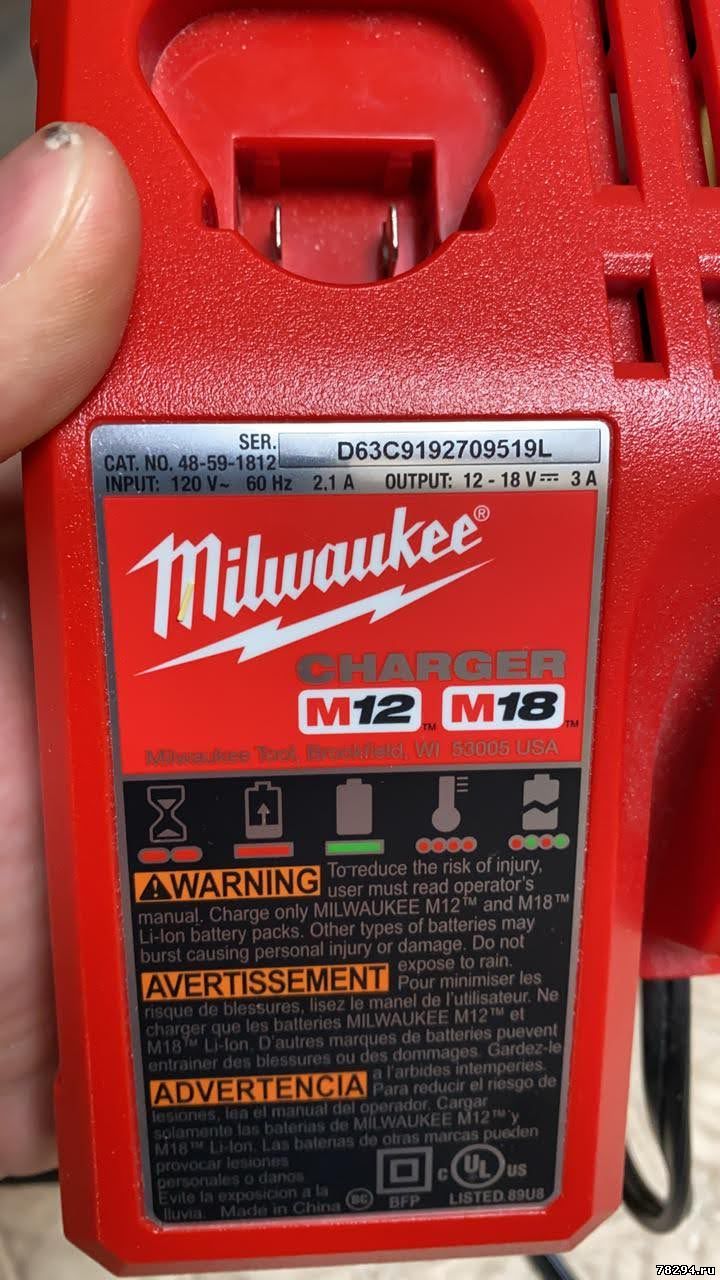

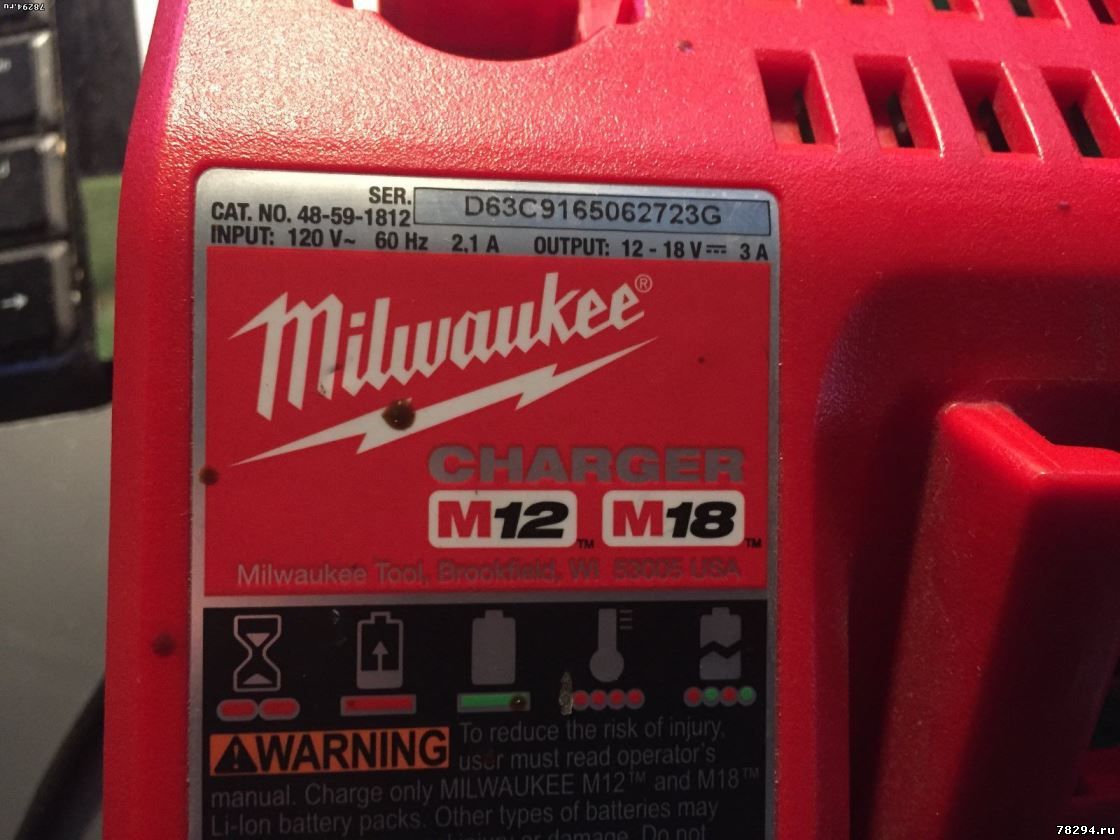

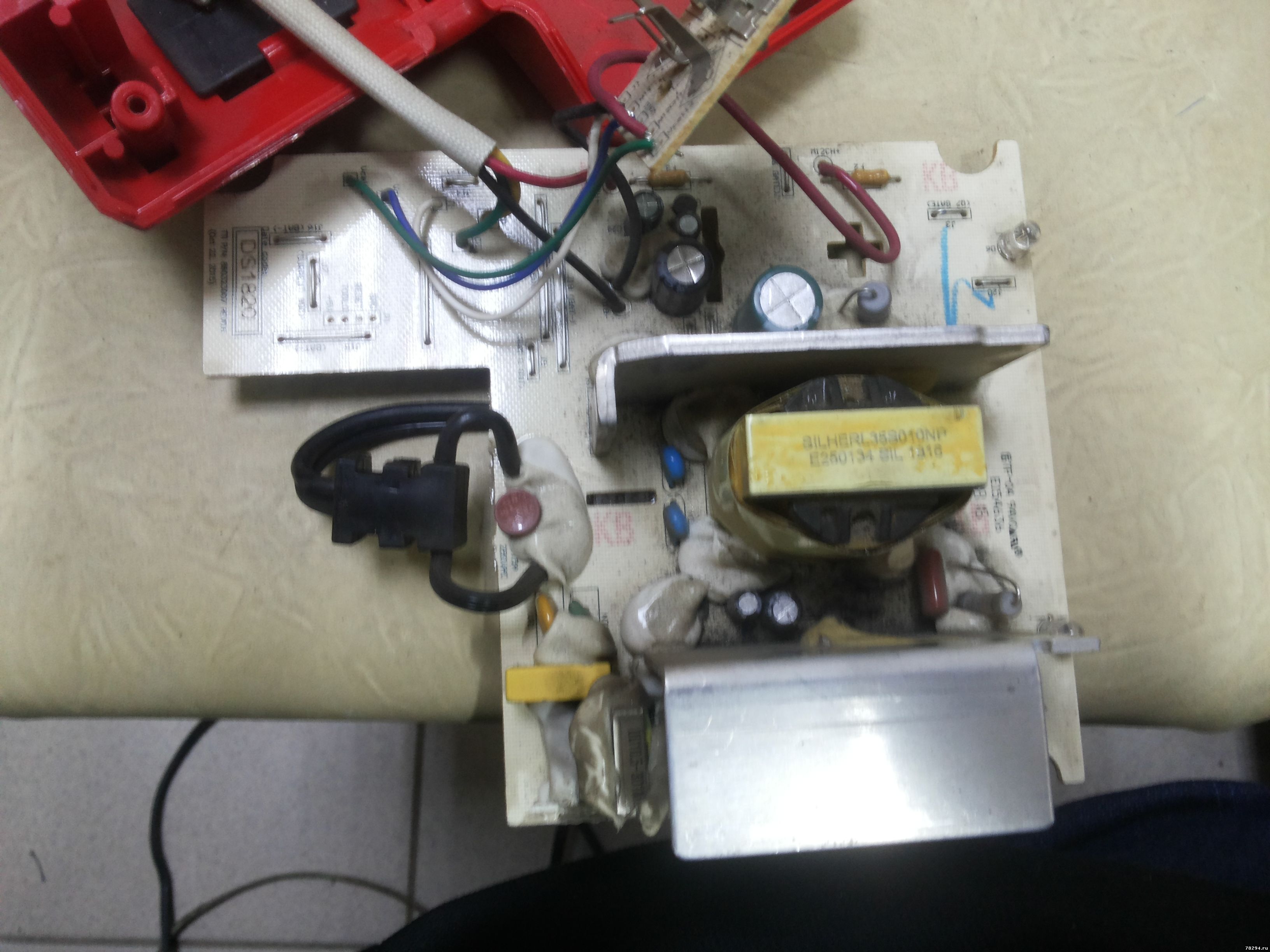

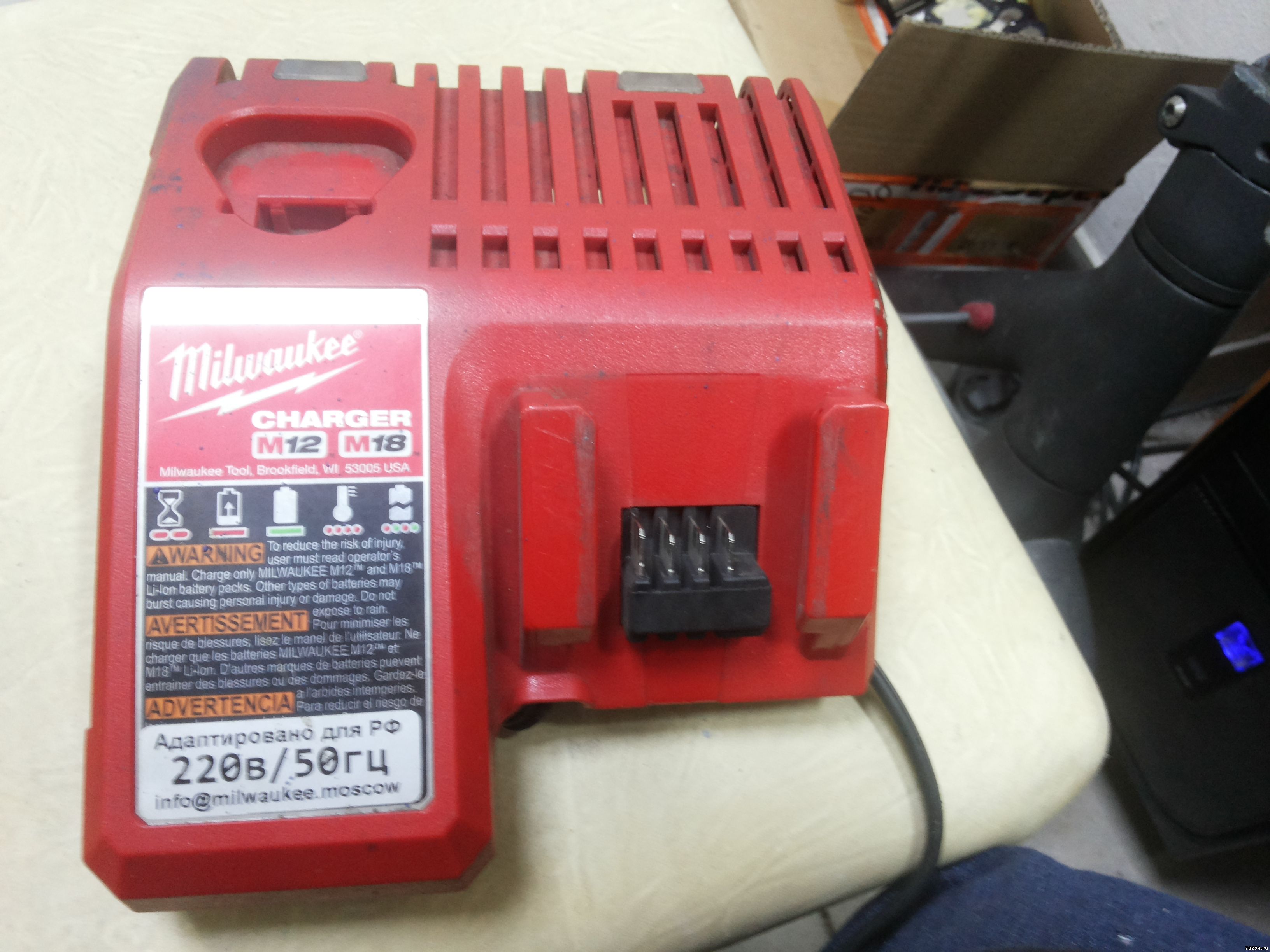

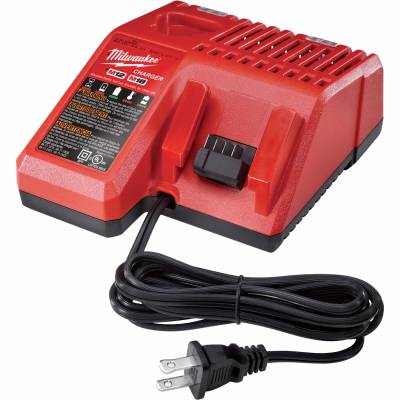

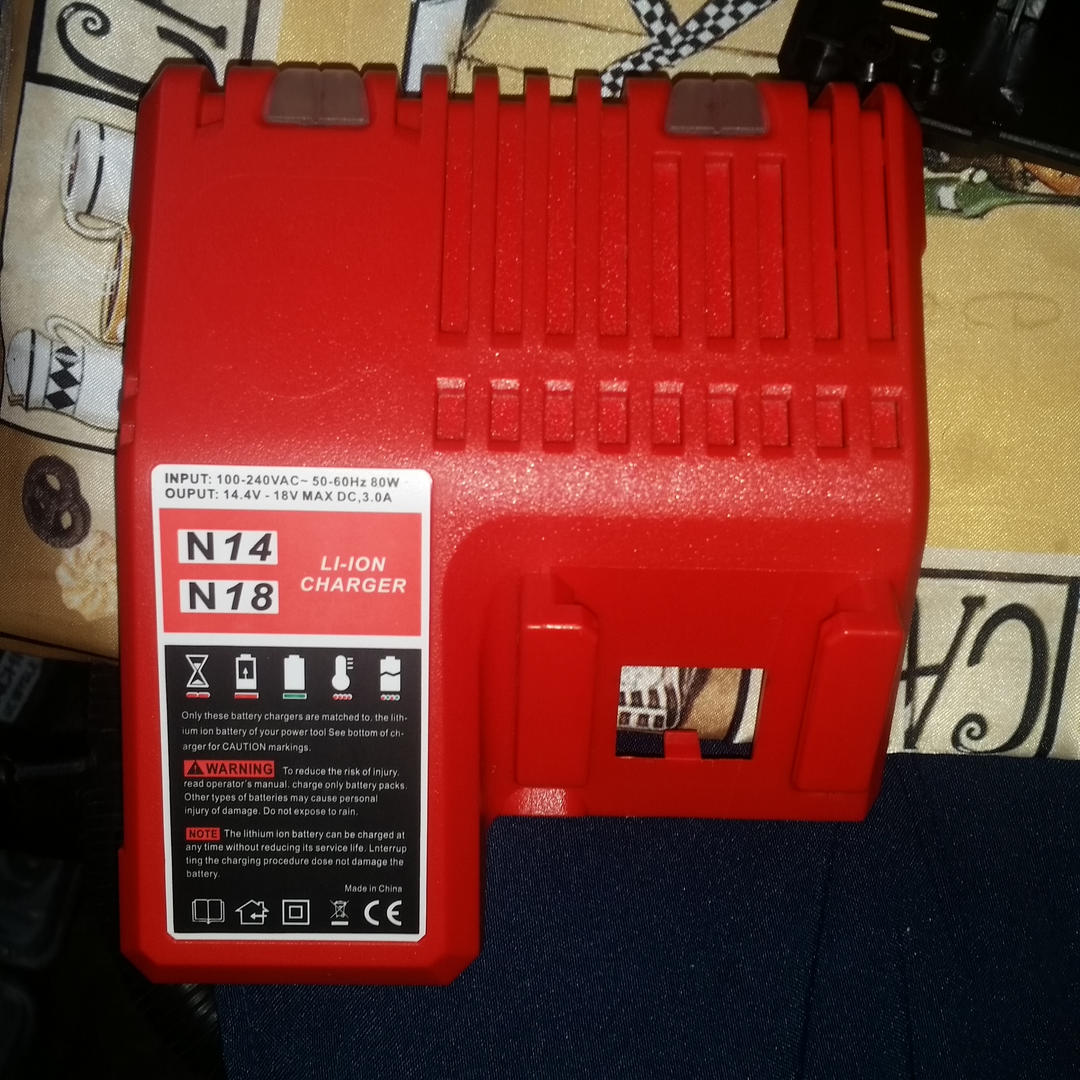

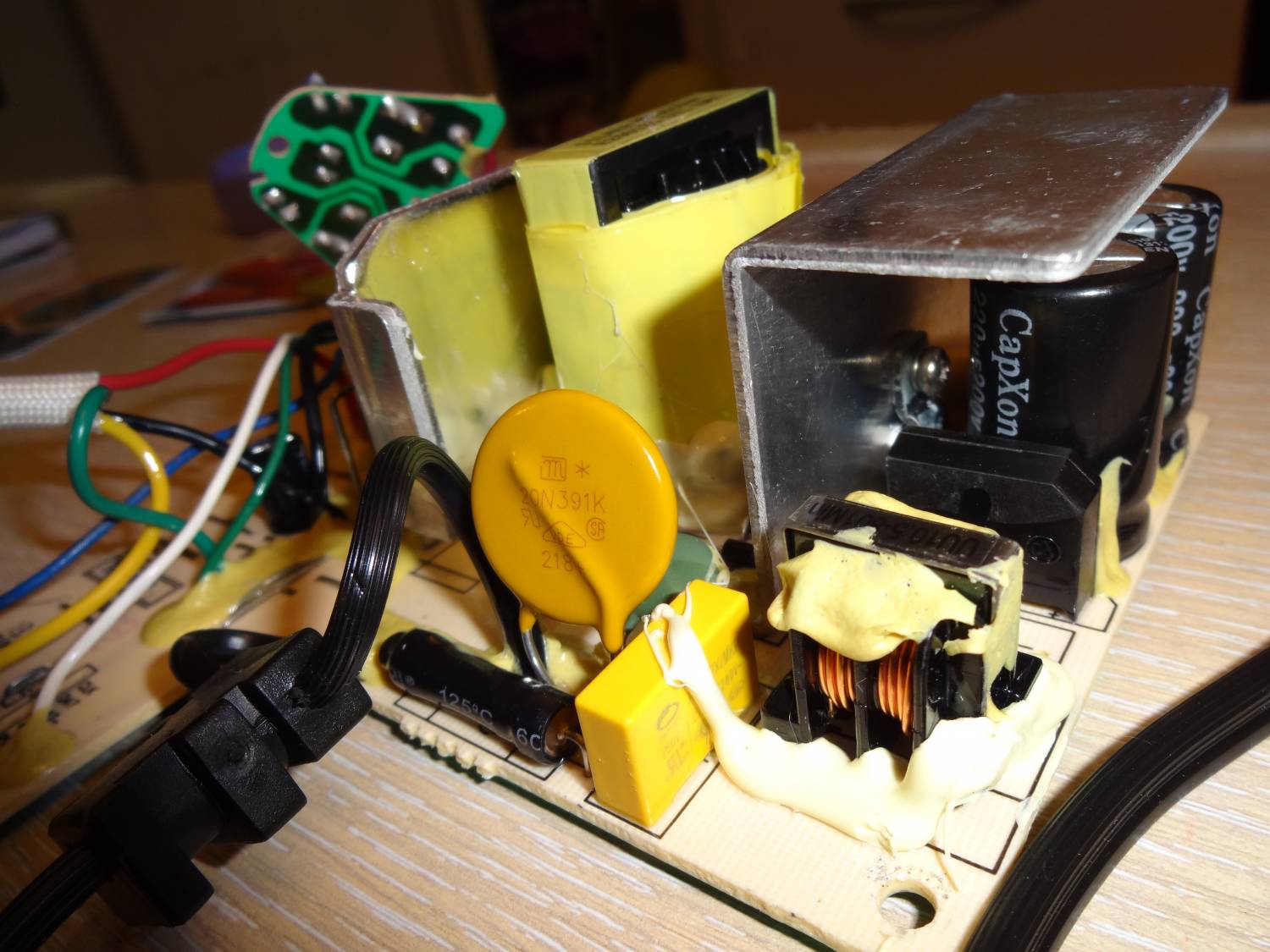

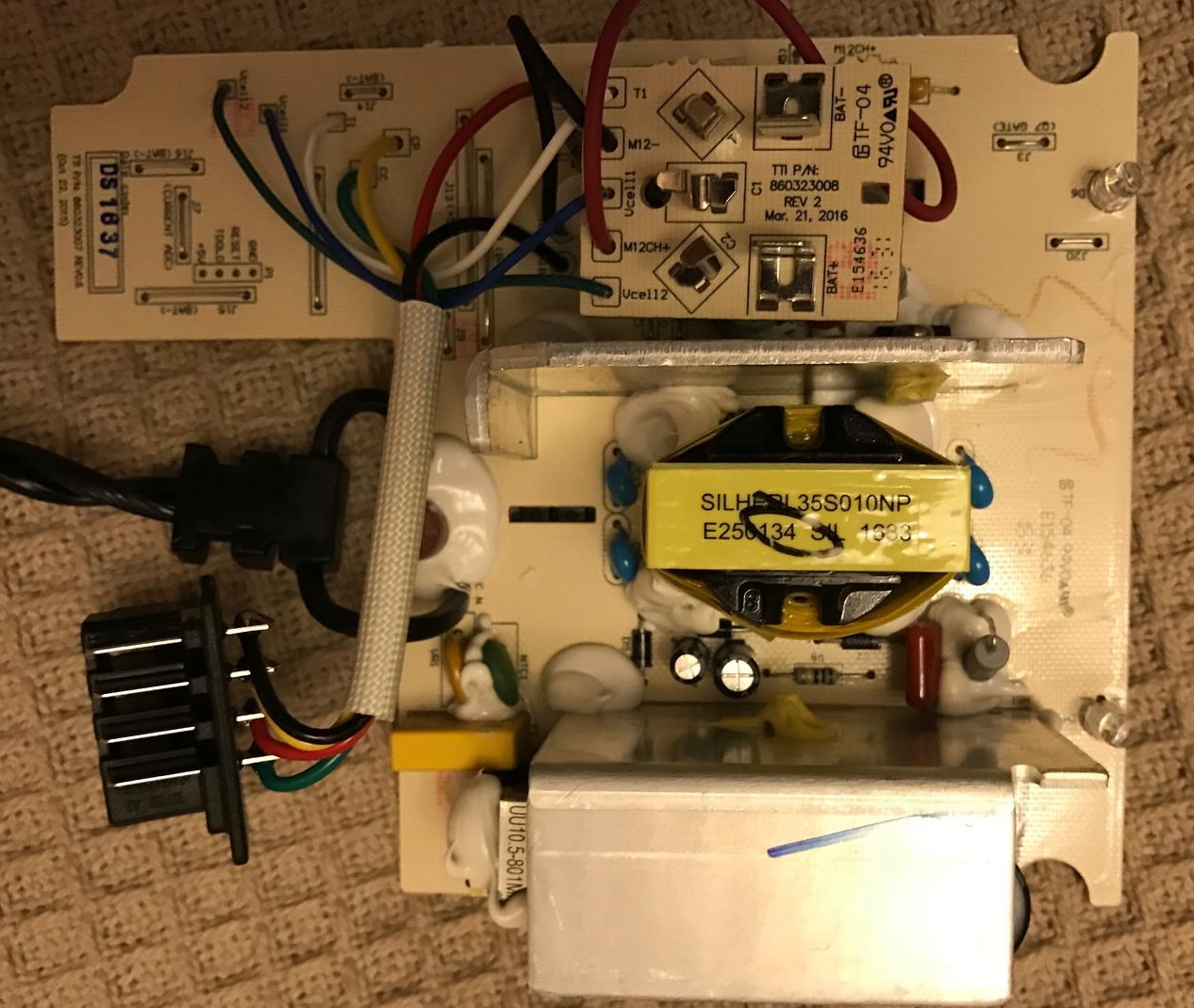

Вот так выглядит зарядное устройство MILWAUKEE 48-59-1812 M18 M12:
Позволяет заряжать батареи М12 и М18
Учтите что с 2019 года на контакты батарей миллуоки нанесен защитный состав и при первой зарядке батареи на этом зарядном будет ошибка батареи мигать красный и зеленый светодиод, решается все легко - надо батарею поставить на зарядку несколько раз туда сюда
Для быстрой переделки этого зарядного для работы от сети 220 вольт нам понадобится следующее:
- плоская отвертка
- кусачки (паяльник)
- нитролак, использую такой: http://alli.pub/66h7z0 (даже бесцветный лак для ногтей можно)

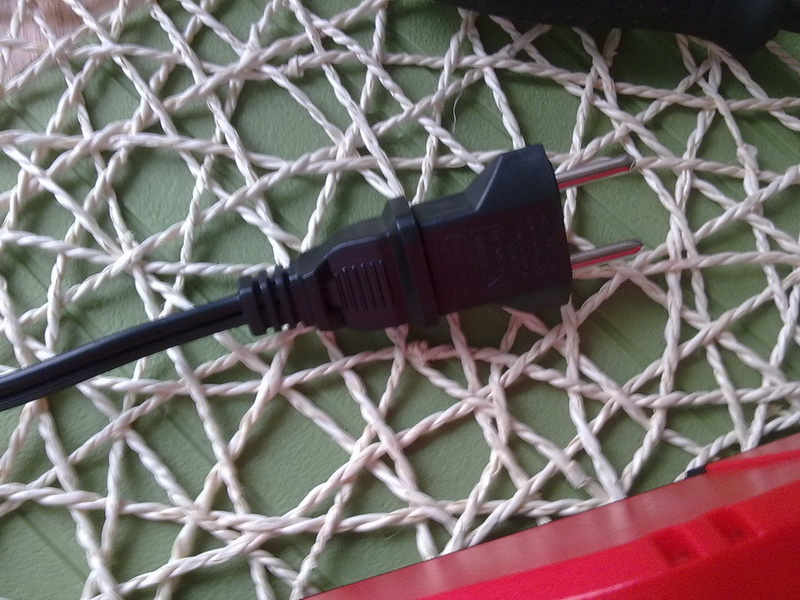

- вилка сетевая или сразу Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9

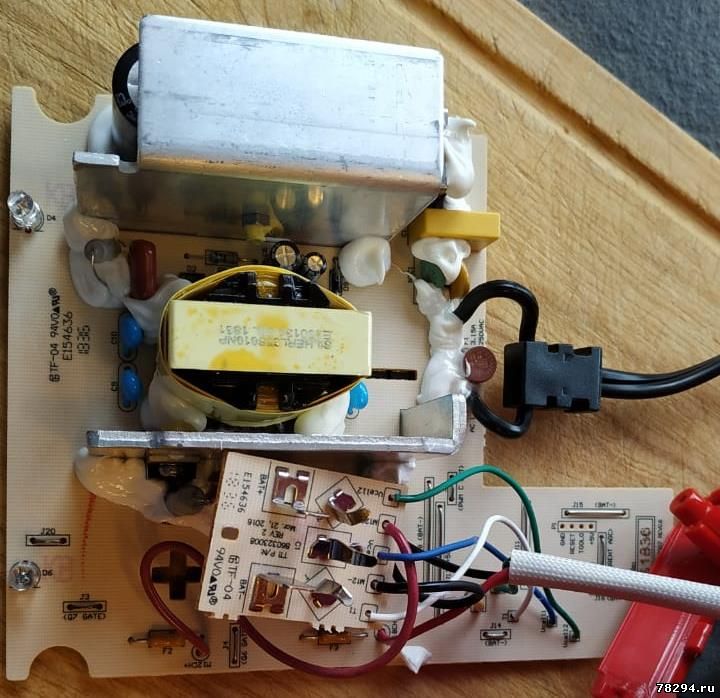

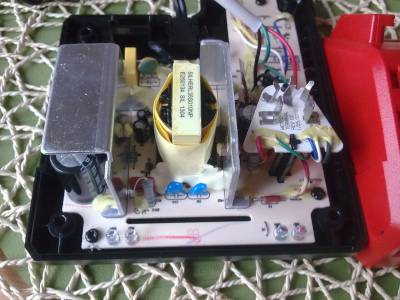

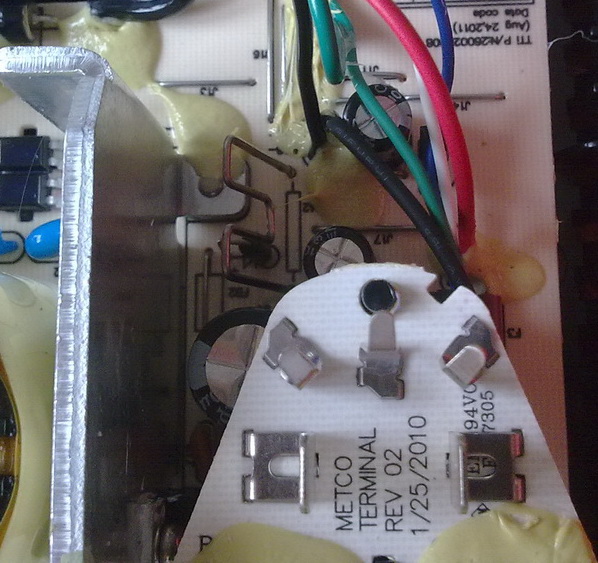

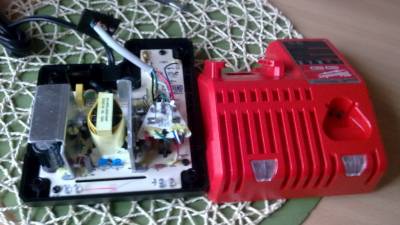

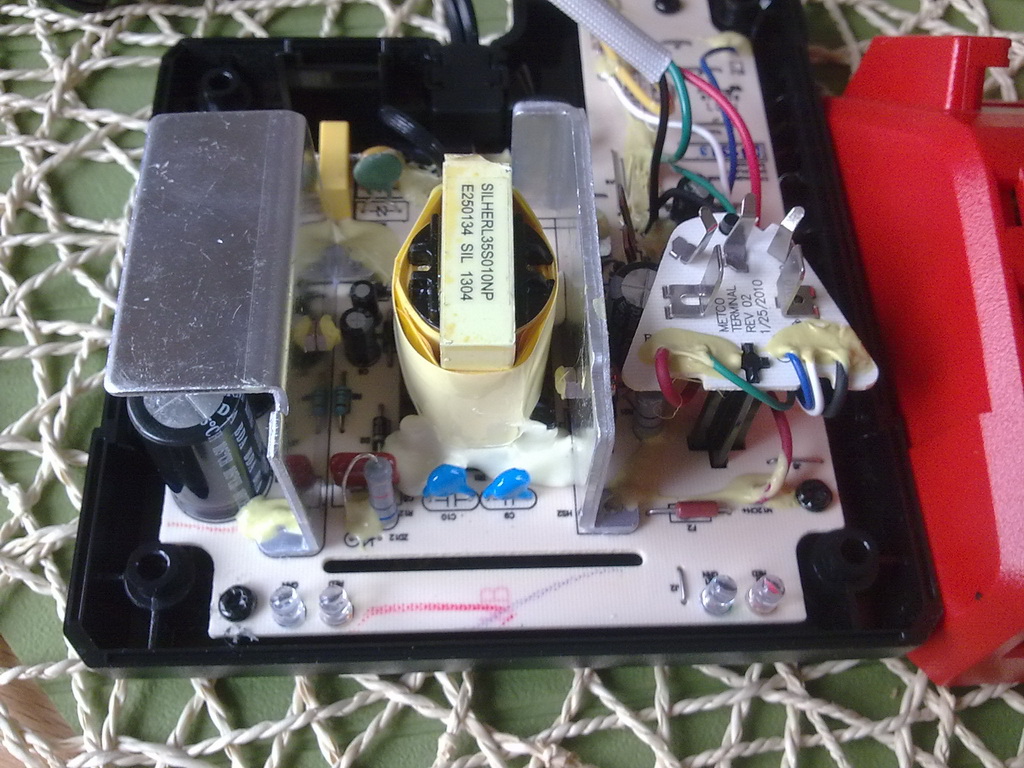

Далее разбираем зарядное устройство с помощью плоской отвертки (винты можно выкрутить шестигранником и плоской отверткой)

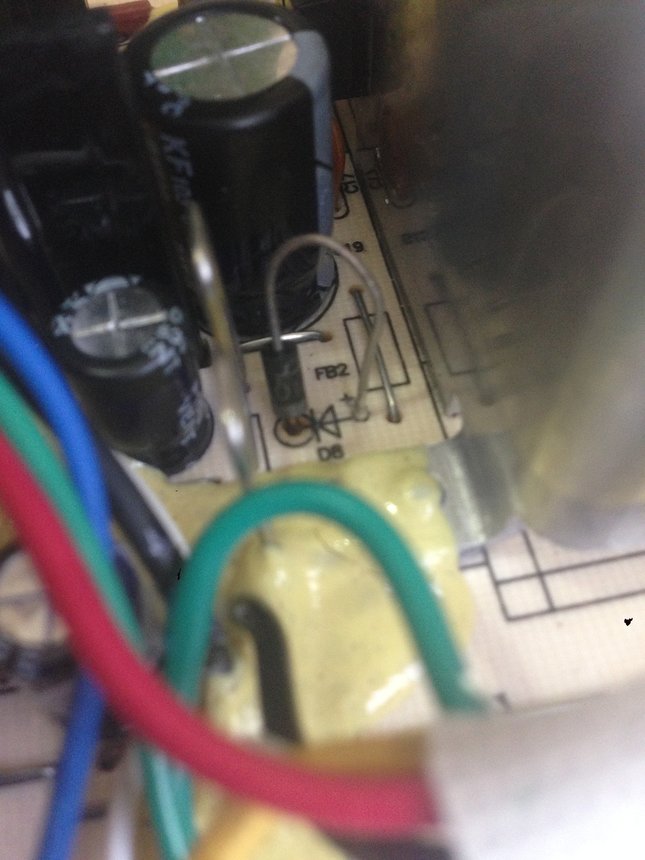

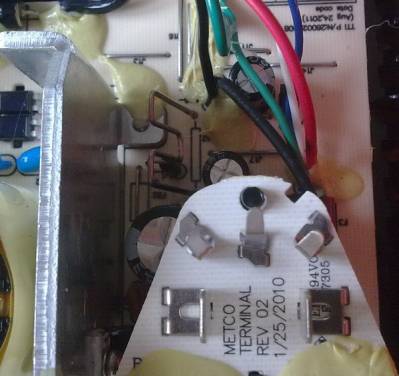

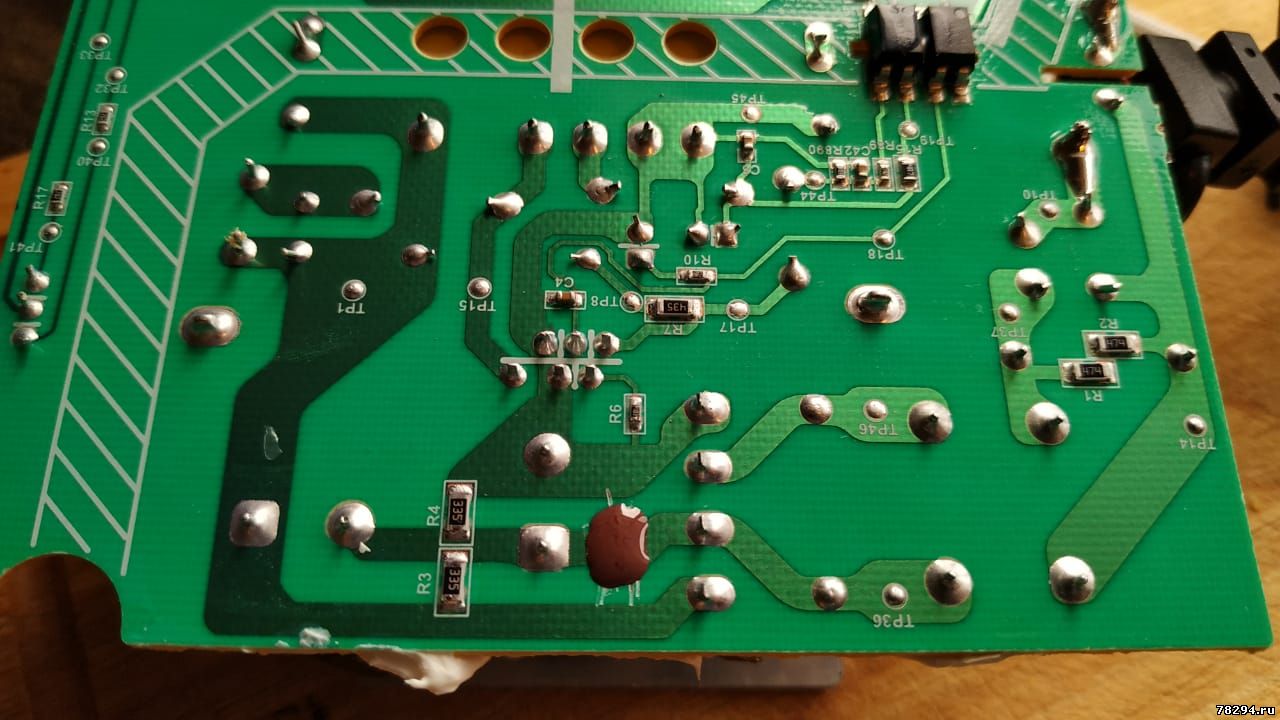

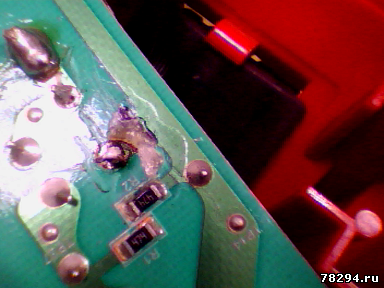

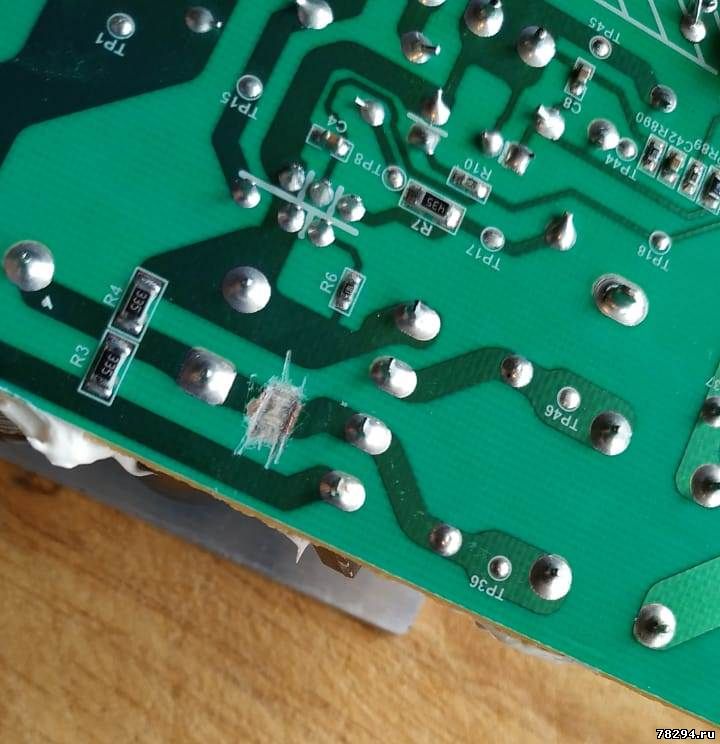

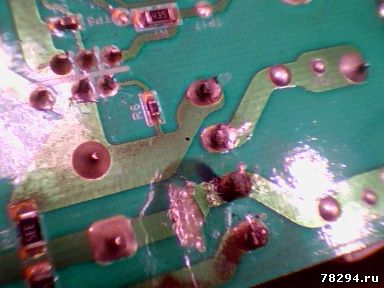

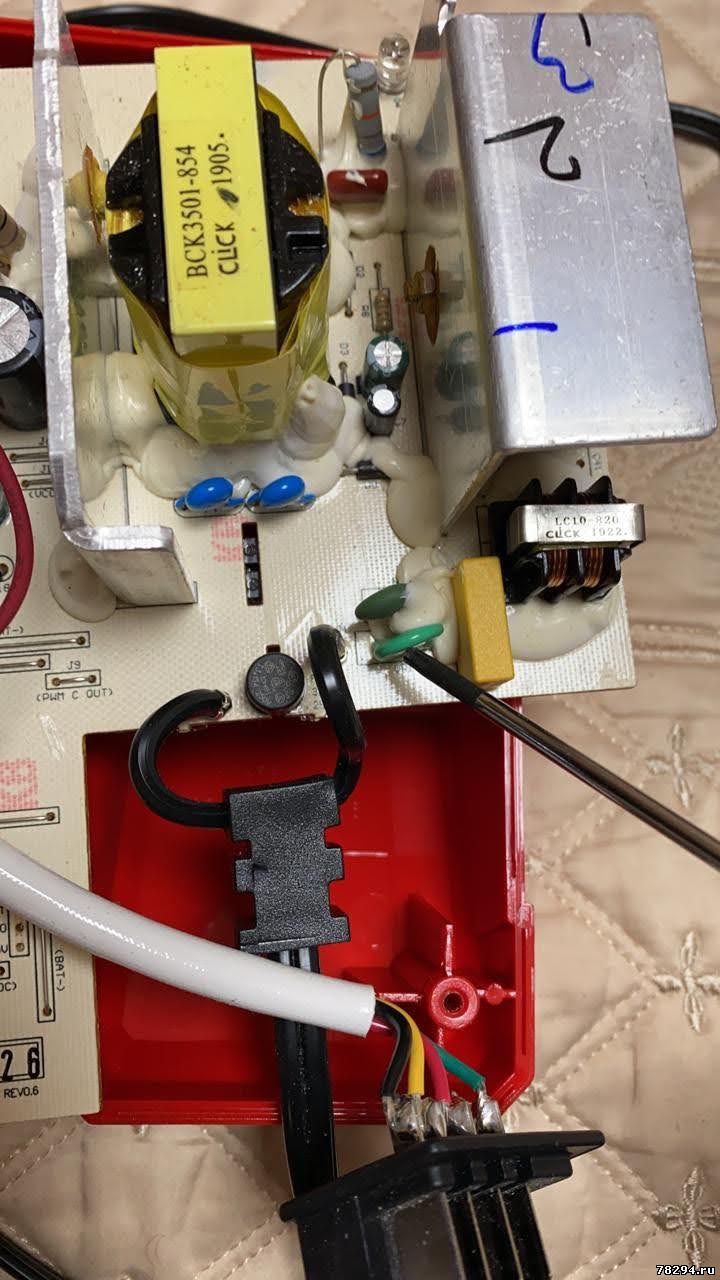

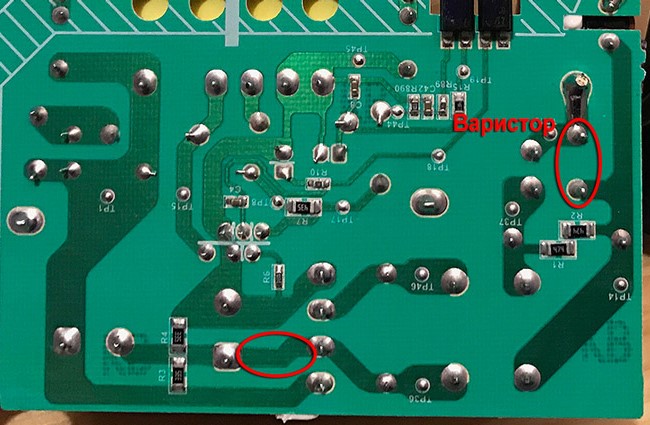

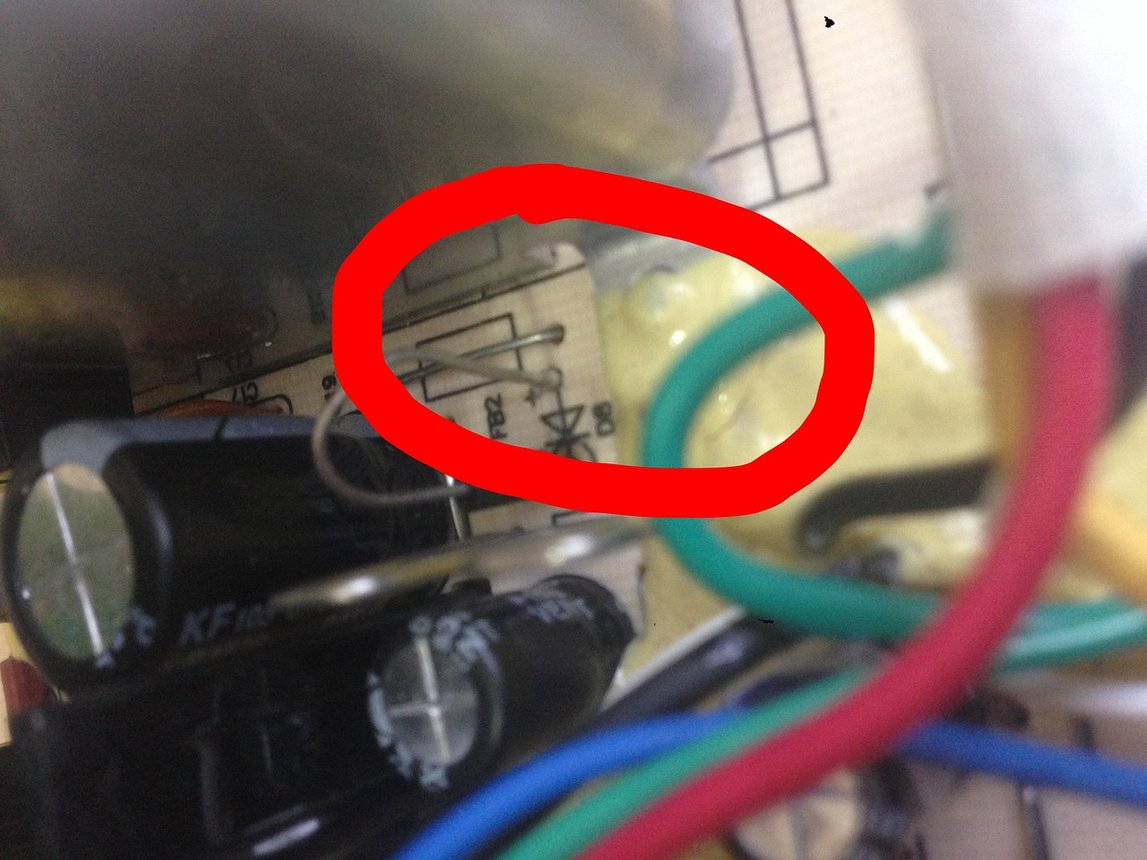

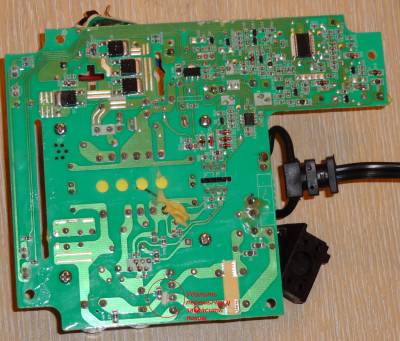

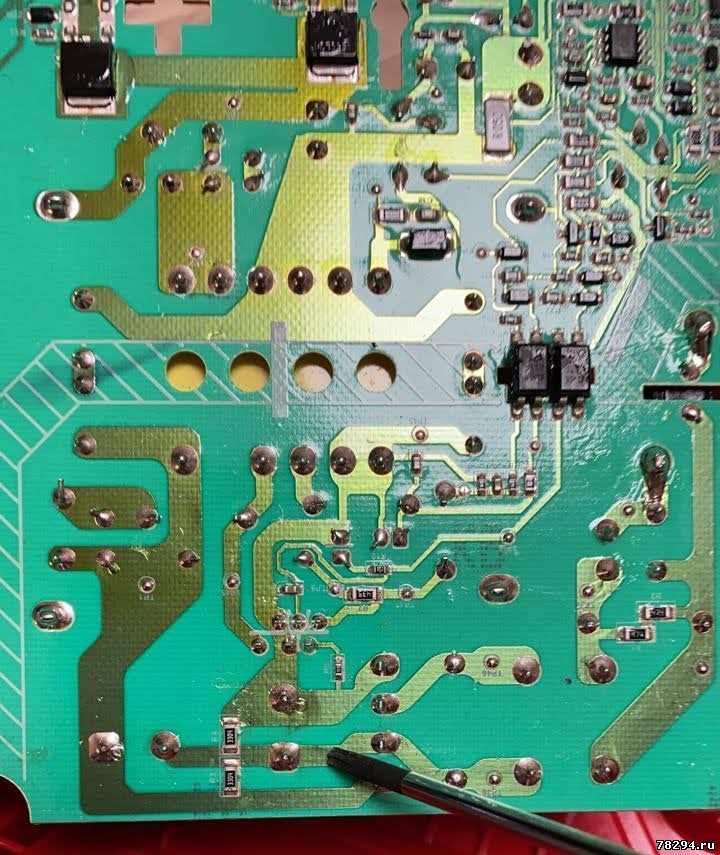

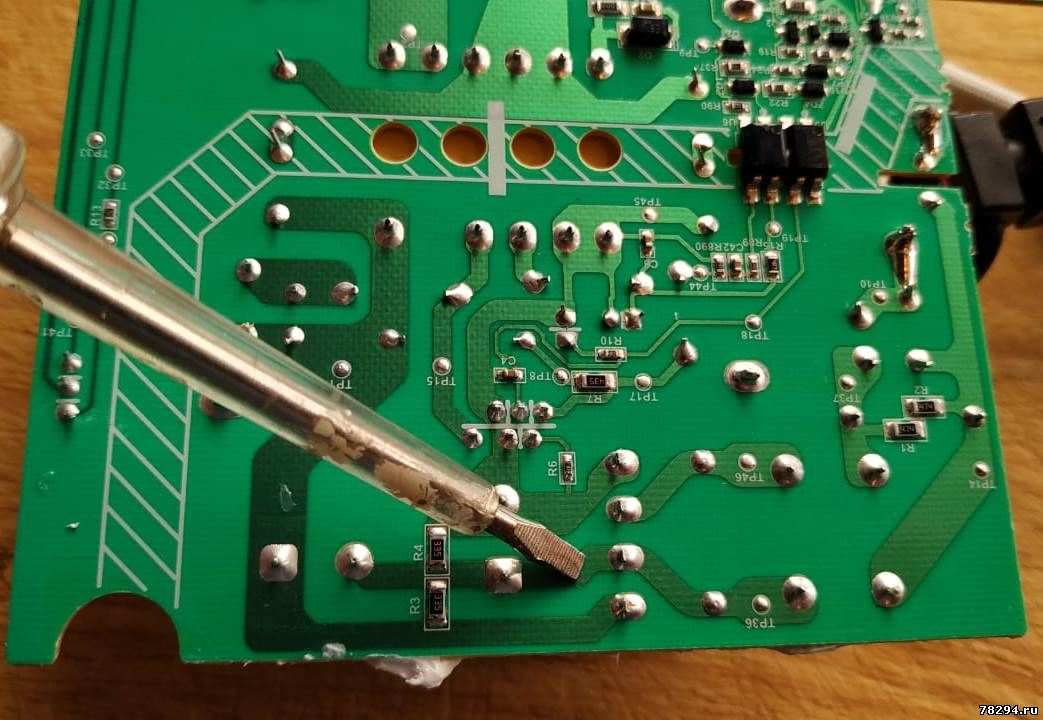

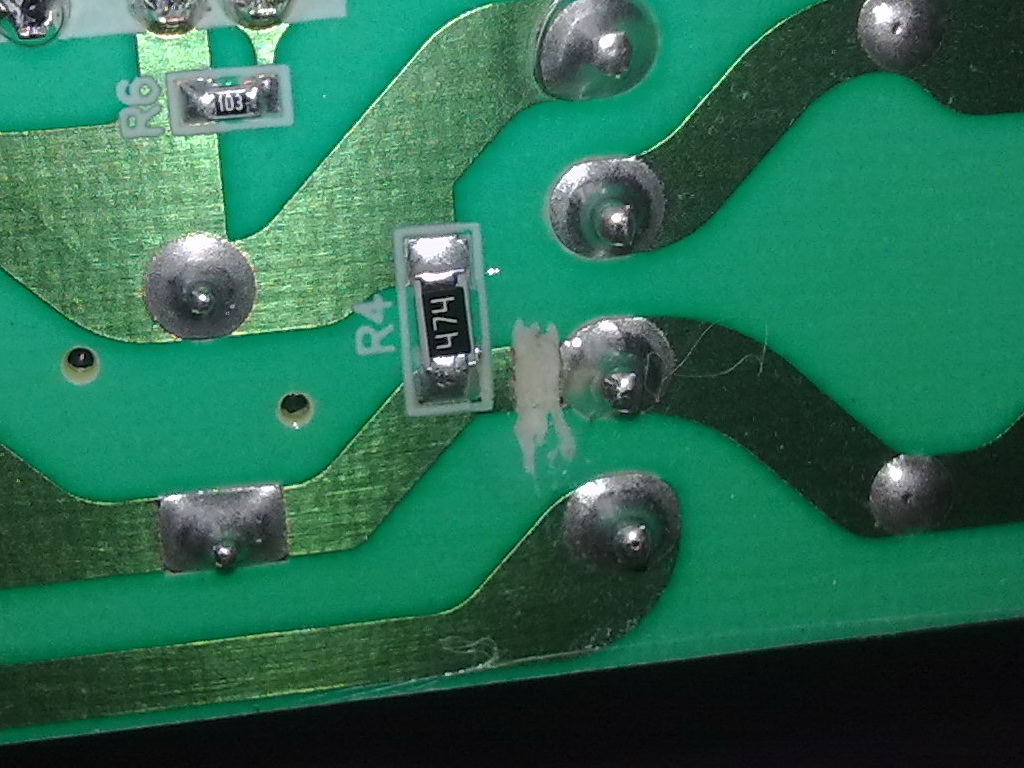

Далее с помощью плоской отвертки удаляем перемычку на плате и закрашеваем этот промежуток лаком (не жалейте лака и всегда ждите когда он высохнет)

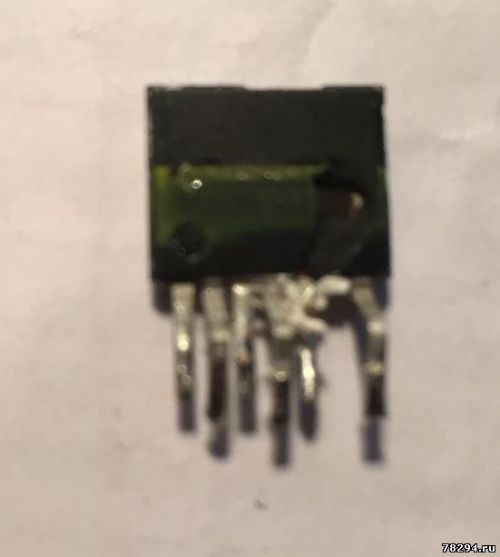

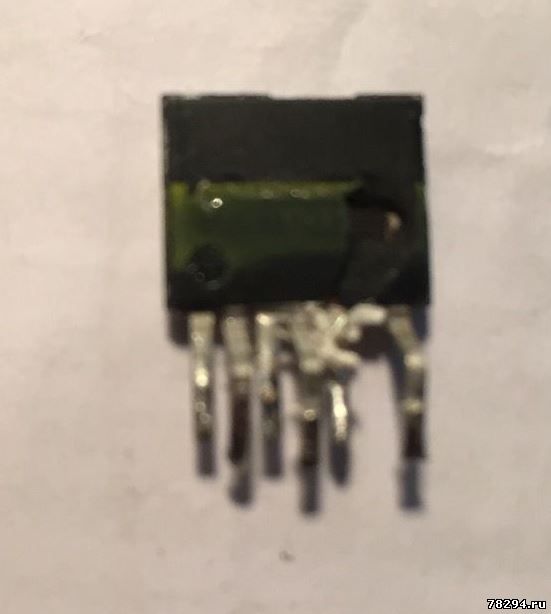

Шим микросхема стоит DP104C ШИМ-контроллер со встроенным силовым ключом
Купить можно здесь: https://ozn.by/6wft5j?erid=2SDnjcfsDhr
Datasheet: http://www.datasheetcafe.com/dp104c-datasheet-monitor-power-ic/

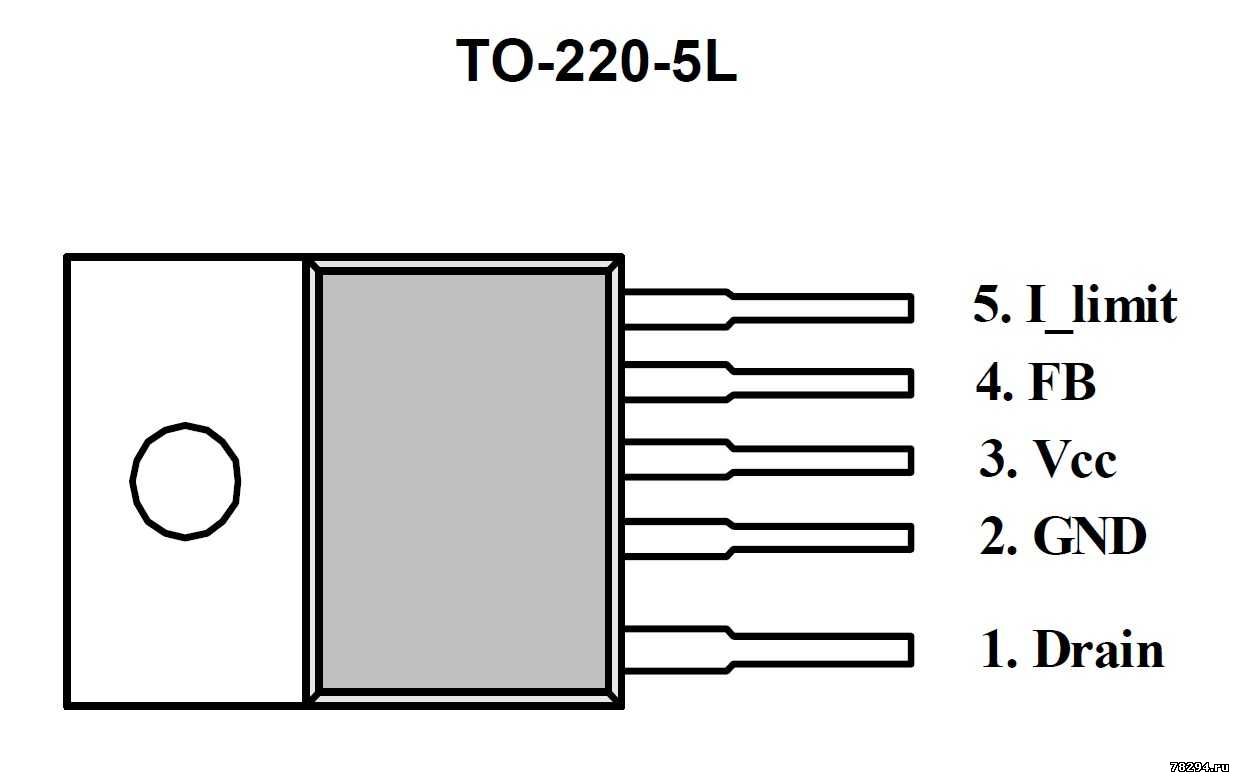

Назначение контактов DP104
1 - DRAIN - Сток внутреннего FET транзистора. Этот контакт подключается к первичной обмотке импульсного трансформатора.
2 - GND - Общий. Контакт для подключения к «земле». Внутри этот контакт соединен со стоком FET транзистора.
3 - VCC - Вход питающего напряжения. Этот контакт также используется и как вход для сигнала защиты от превышения напряжения (OVP).
4 - VFB - Вход сигнала обратной связи, который используется для стабилизации выходных напряжений источника питания. Через этот контакт также осуществляется и защита от короткого замыкания в нагрузке (OCP).
5 - SYNC - Вход сигнала синхронизации, который осуществляет подстройку рабочей частоты микросхемы под параметры строчной развертки. Контакт также
используется для обеспечения функции «мягкого» старта.
Схема:
U3 - TOP261EN - https://ozn.by/6wft6p?erid=2SDnjckKBYt
R7 75K / 5W
R36 8,2Ohm.
R39 - 11k
ZD3 - Transil 1.5KE250A - https://ozn.by/6wft7v?erid=2SDnjcxB5oe
Выпрямительный мост KBL406 - https://ozn.by/6wft82?erid=2SDnjd2d3eg
Q12 = K7K (2N7002K)
в скобках я указал напряжение без АКБ
TP1 - 320V
TP2 – 295V – 315V
TP3 - 0V.... ~6,75V
TP4 - 4,8V-24,5V (9,66V)
TP5 – 5,3V-5,77V
TP7 – 0V
TP8 - 5V-11,7V (Za podwójną diodą) (10,02V)
TP9 - 5,33V-11,34V (9,66V)
TP10 - 0V-11,3V (9,66V)
TP11 -> 0V (0V)
TP12 - 3,4V-20V (20,8V)
TP13 - 3,26V-4,92V (4,92V)
TP14 - 0V-2V (0,55V)
TP16 -> 0V
TP17 - 0V-0,84V (0,040V)
TP18 - 0V-1V (1,048V)
TP19 - (10,03V)
TP20 - 0V-0,62V (0,632V)
TP22 - (16,18V)
TP23 - 0V-1,66V (0V)
TP24 - 0V-0,62V
TP25 -> 0V-0,62V
TP26 - (0,09V)
TP27 - 0V-2,26V (0V)
TP28 - 2,2V (4,92V) {2,25}
TP30 - 0V-0,1V (7,78V)
TP31 - 0V-2,24V (2,21V)
TP34 - 0V-14,4V (15,93V)
с заряженным аккумулятором:
TP16 -3,8V
TP3 -0V
напряжение должна быть в ТОПе:
1-2.8v
2- 1.2v
3,4- 5.89v
5- gnd
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 28.07.2017, 20:46 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Эту страницу нашли, когда искали:
переделка зарядного устройства электровелосипеда с 42в на 50.5в, сгорел зарядник miluwakee, взрыв схема milwaukee, переделка зарядного устройства шуруповерте милуоки, как переделать зарядку от шуруповерта milwaukee, зарядное устройство milwaukee m12-18c m12™, ремонт зарядное устройство milwaukee m18 на 120в, переделать зарядное устройство для с 110 до 230, как определить место поломки зарядного устройства ьшдцфглуу, ремонт блока питания milwaukee m18, переделка зарядного устройства кресс, m28 110 220 milwaukee, переделка универсального зарядника милуоки м12/м18(48-59-1812), milwaukee 4932352071 как зарядить от другой зарядки, самодельный зарядник на 48 вольт
Переделка других зарядных устройств Milwaukee так же на форуме есть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.01.2018, 14:22 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 25.10.2019, 12:00 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|

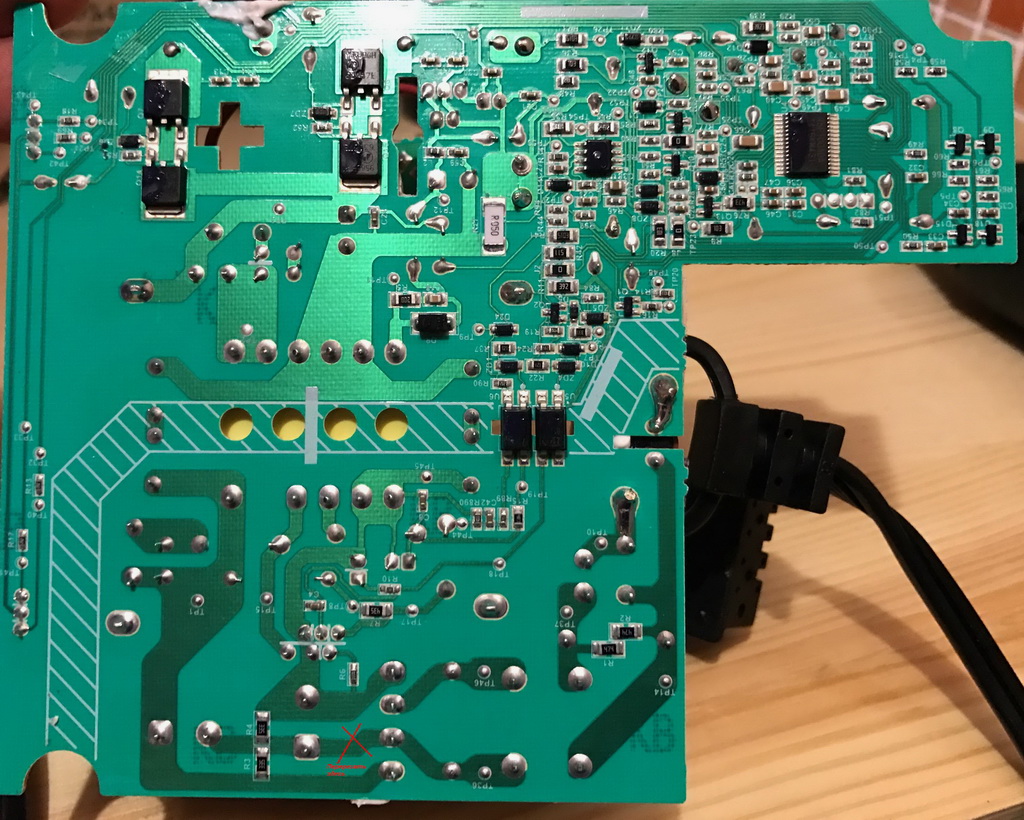

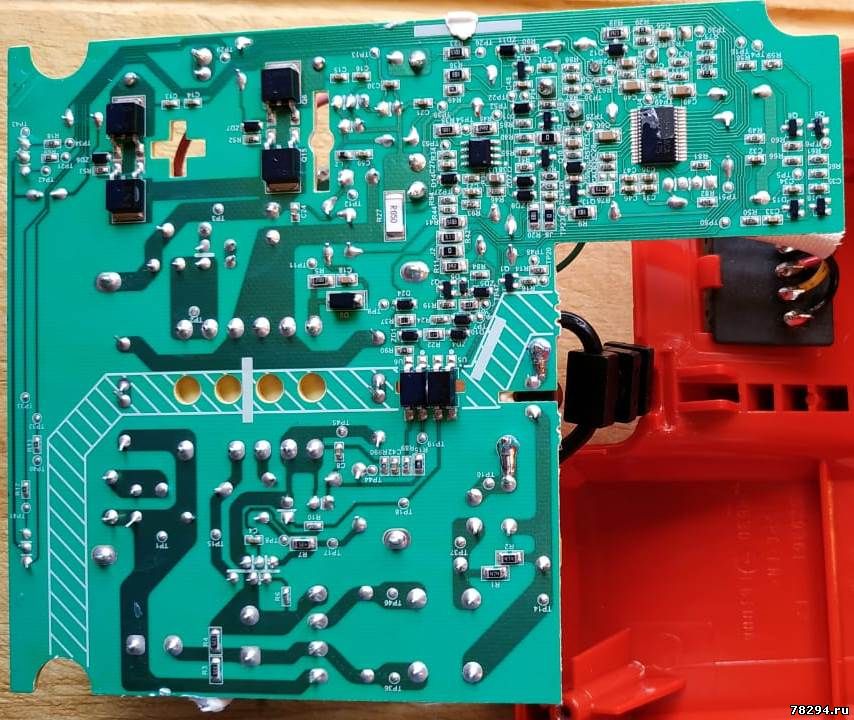

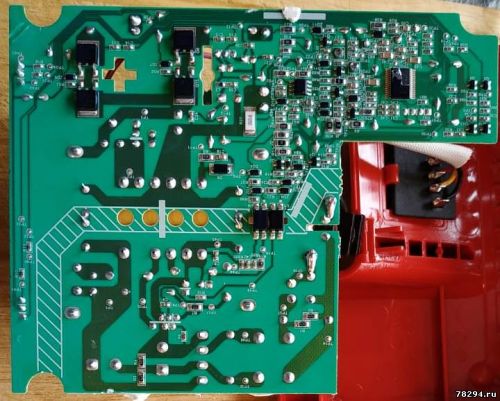

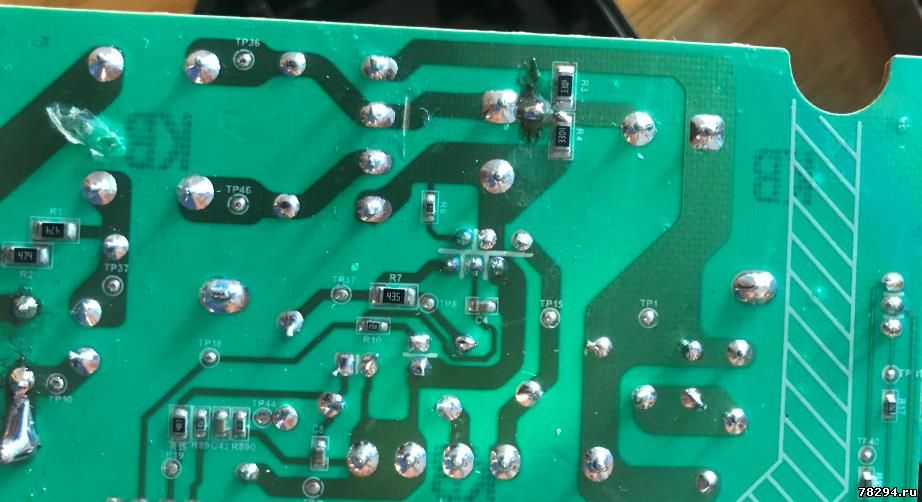

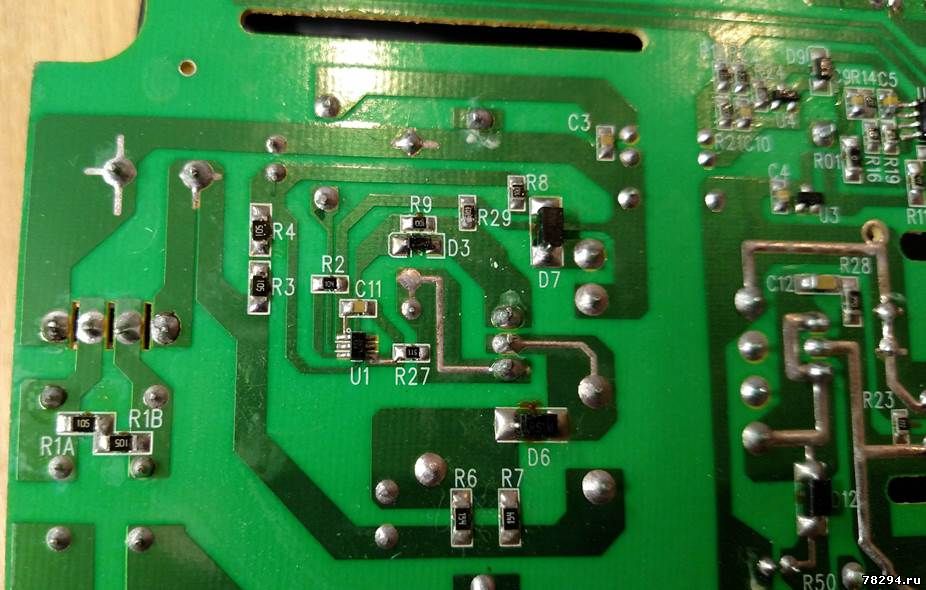

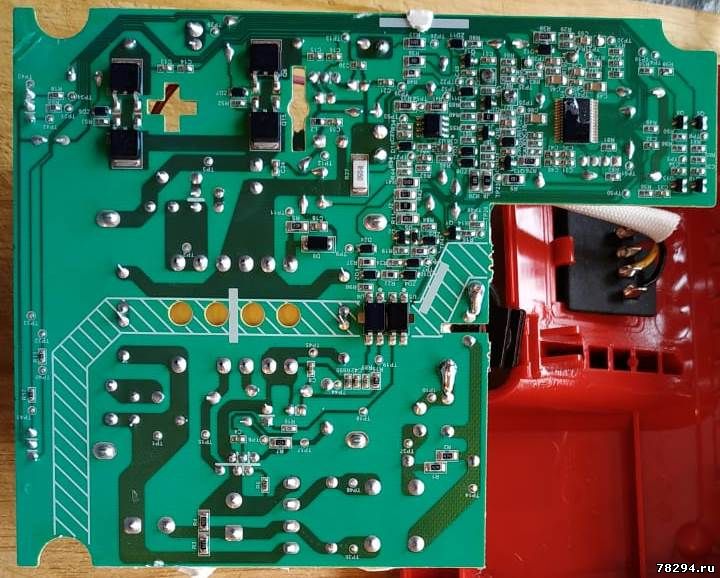

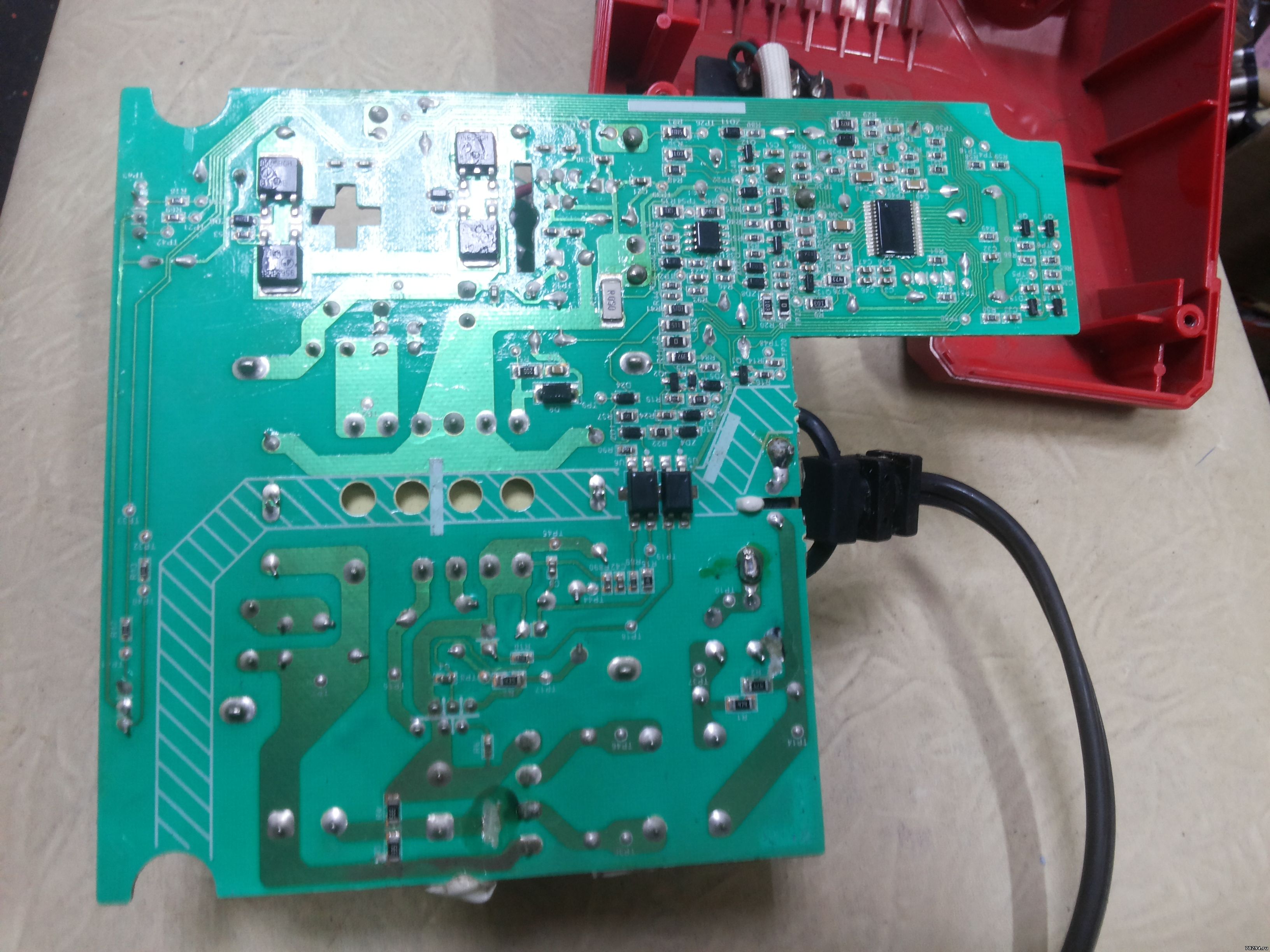

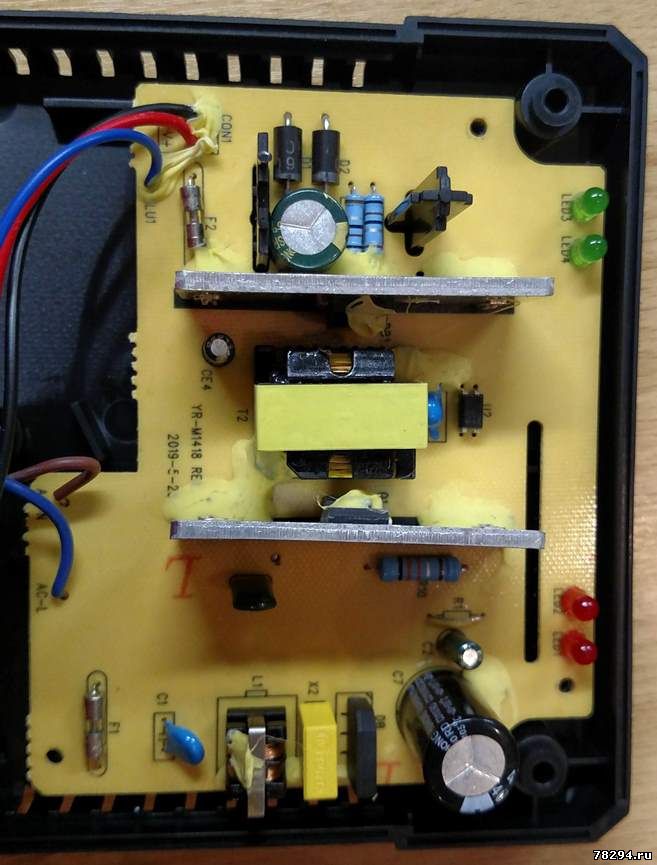

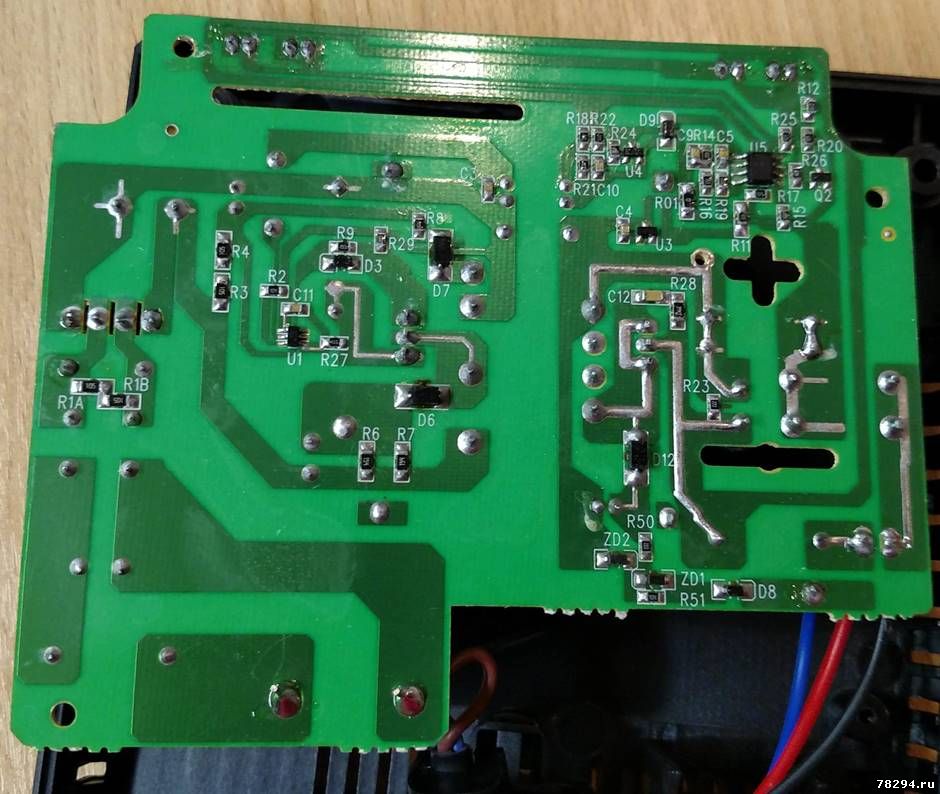

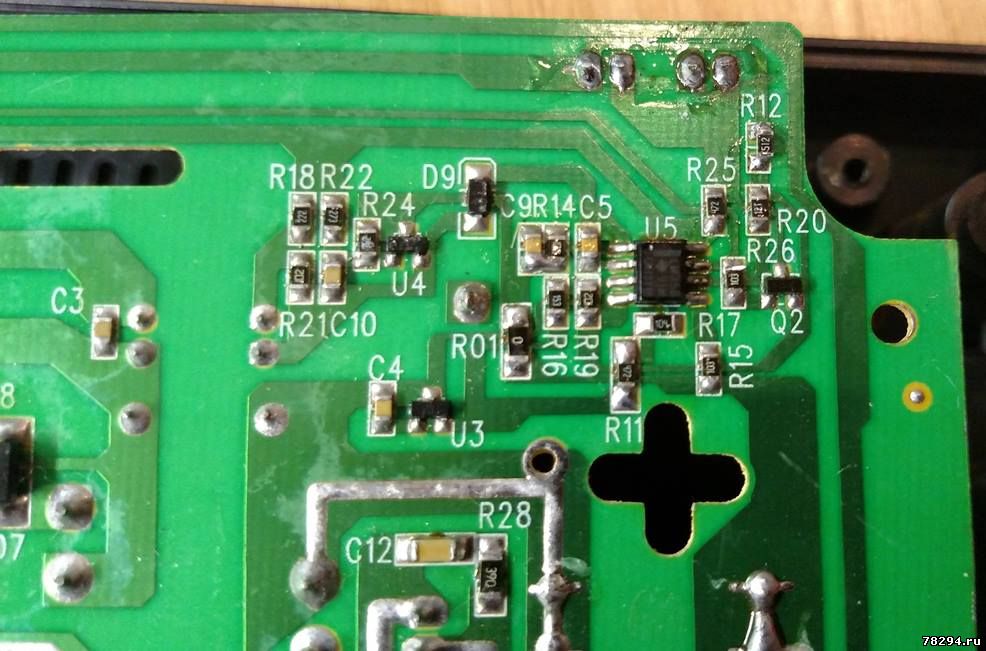

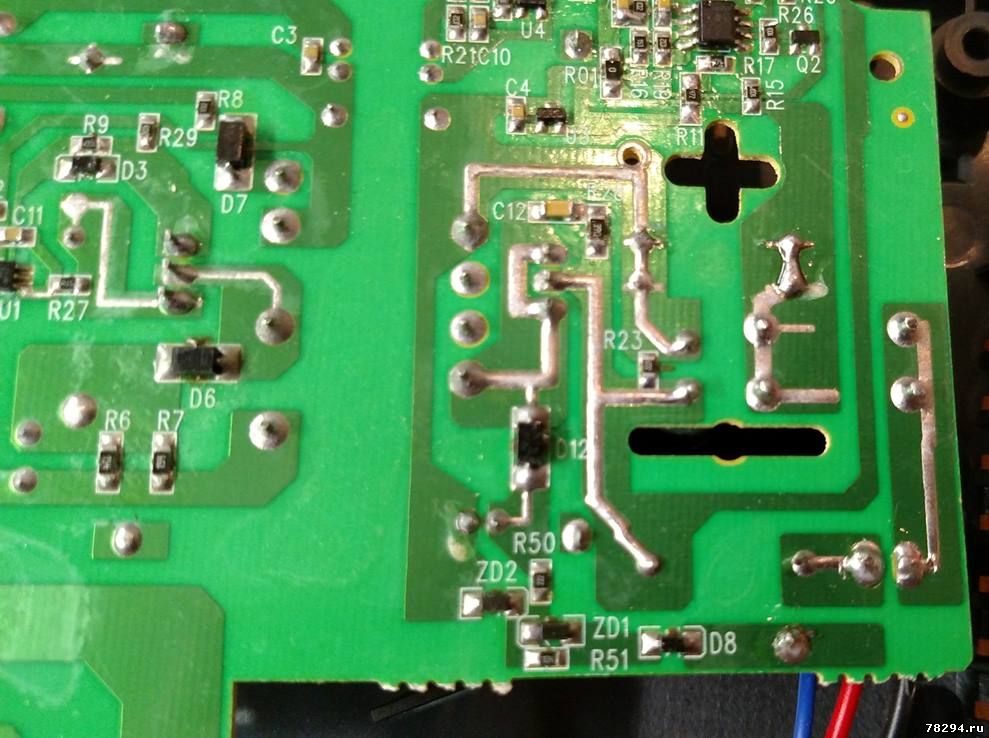

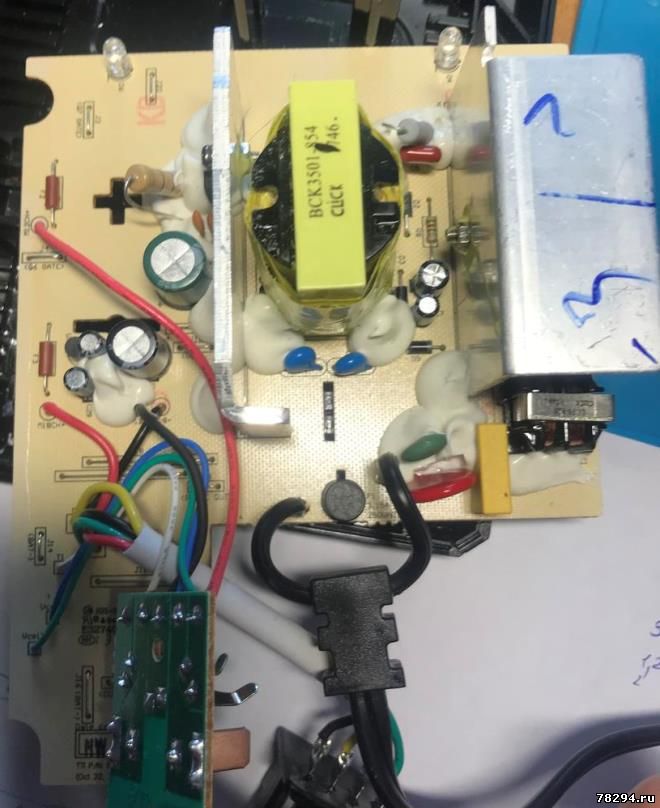

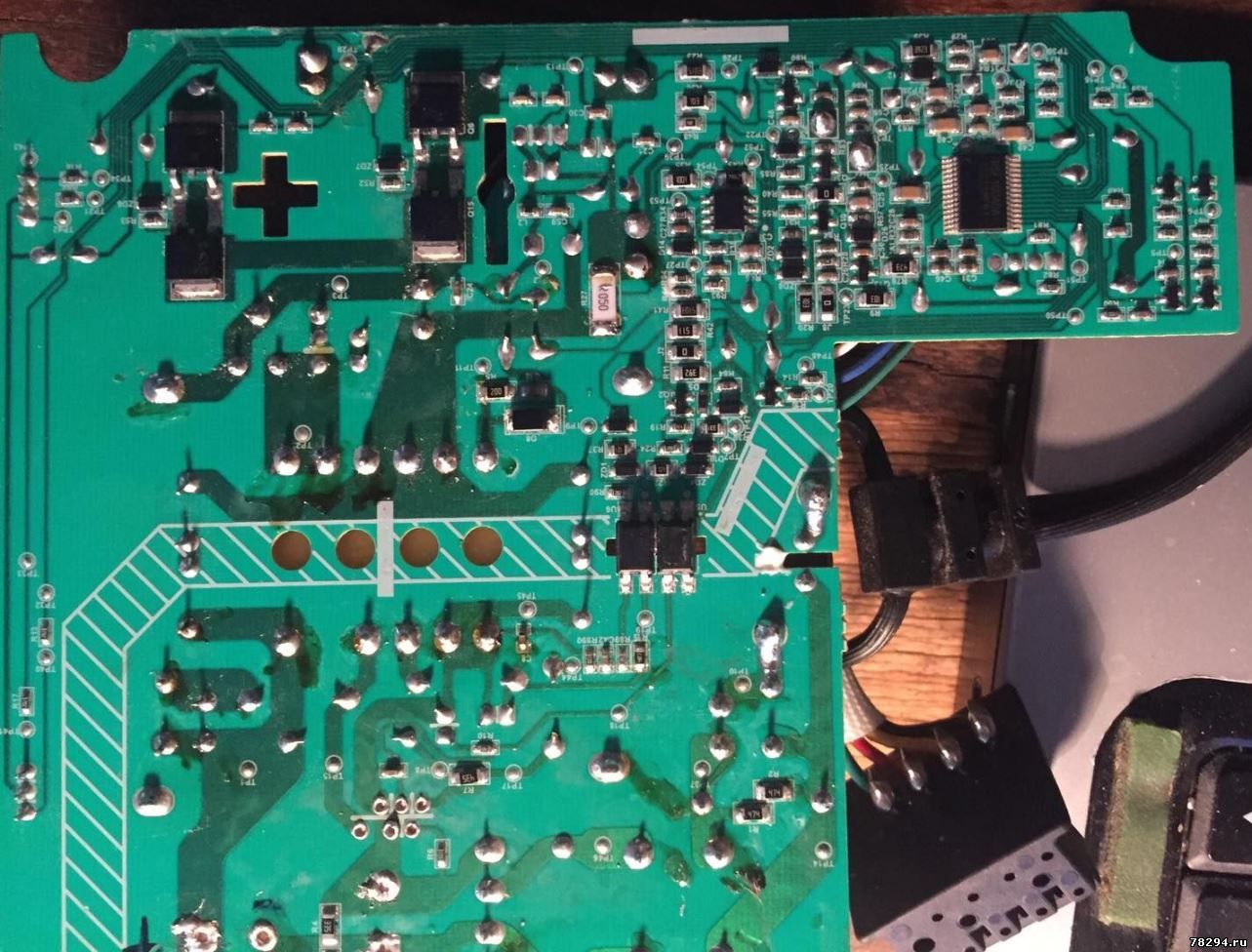

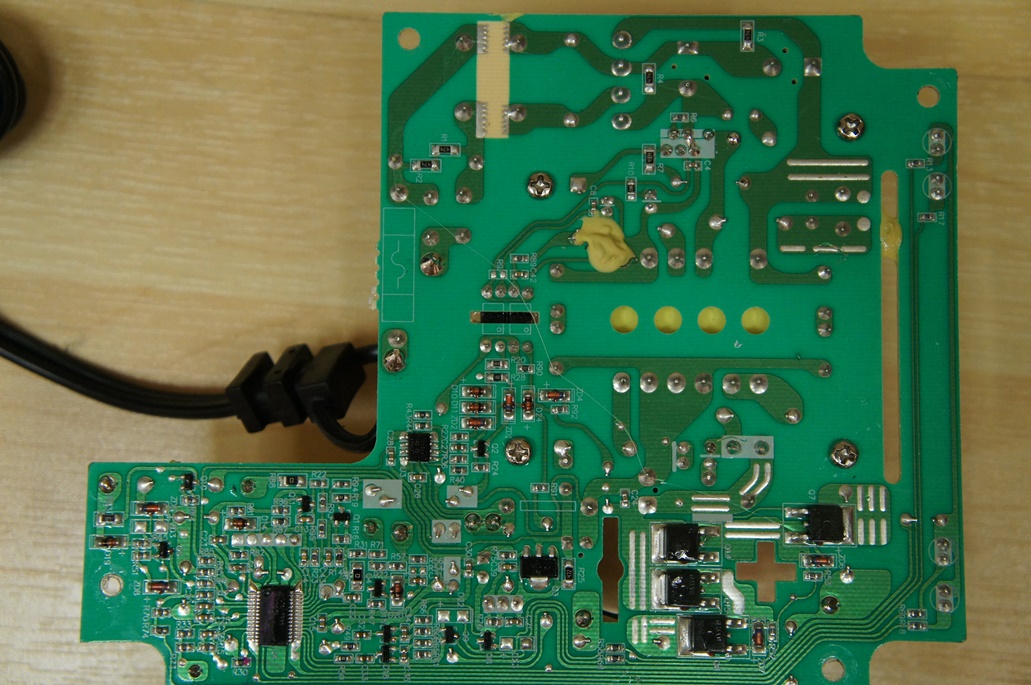

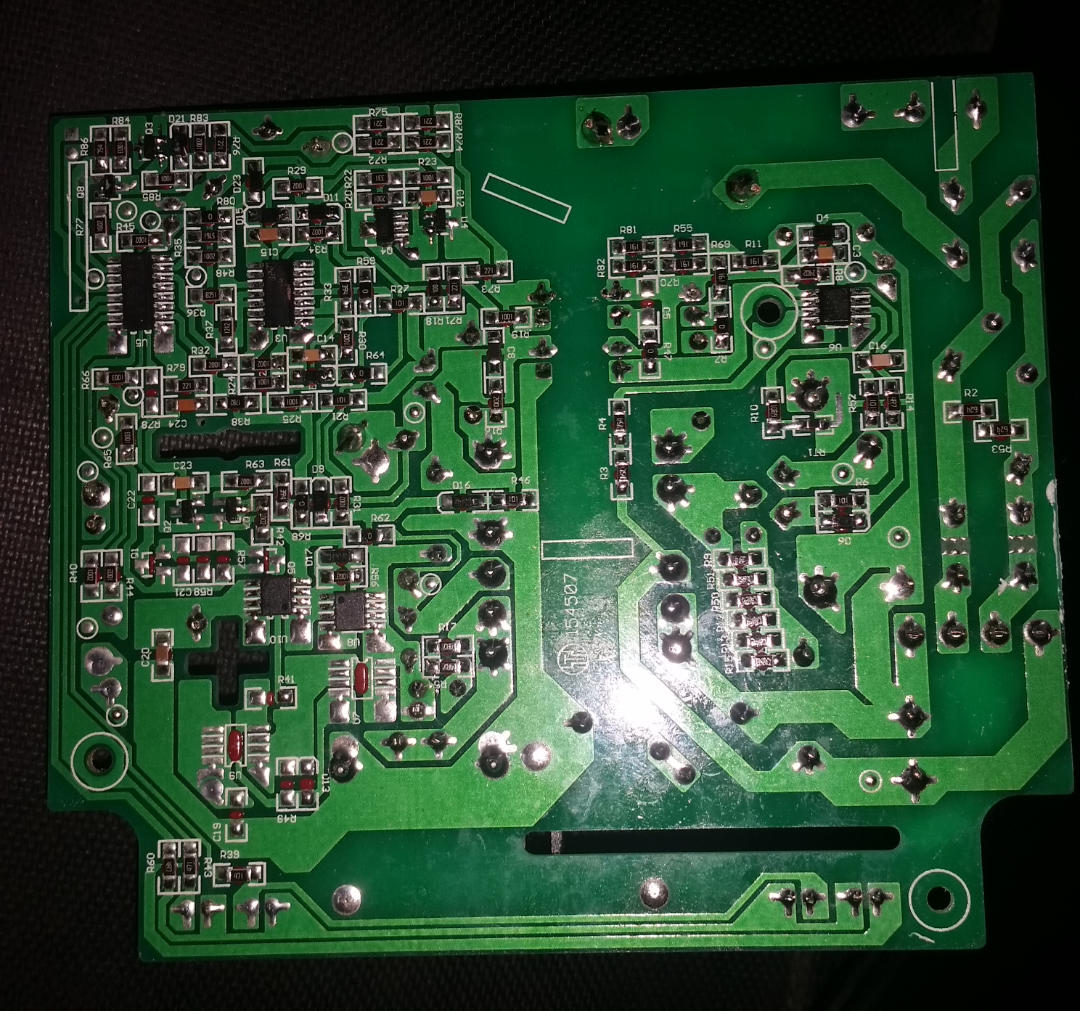

пара фото платы еще:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vovatabg81
|
Дата: Четверг, 21.05.2020, 23:56 | Сообщение # 10
|
|
|
Можно ли варистор 14n471k ?
Есть какие нибудь особенности при замене вилки?
Спасибо заранее.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 22.05.2020, 00:10 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
14n471k - не желательно, толку не будет от него, ставить надо только то что рекомендовал ставить
Особенностей при замене вилок нет, на все про все 5 мин на 1 зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vovatabg81
|
Дата: Пятница, 22.05.2020, 13:20 | Сообщение # 12
|
|
|
Нет в магазине,по етому и спрашиваю...
Купил и поставил 14n391k. А про етот какое мнение?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 22.05.2020, 16:41 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
14n391k норм
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
oil_taman@opasciscom
|
Дата: Вторник, 08.09.2020, 13:01 | Сообщение # 15
|
Пользователи
oil_taman@opasciscom
Рядовой
- Сообщений:10
- Репутация:0±
|
Анатолий,

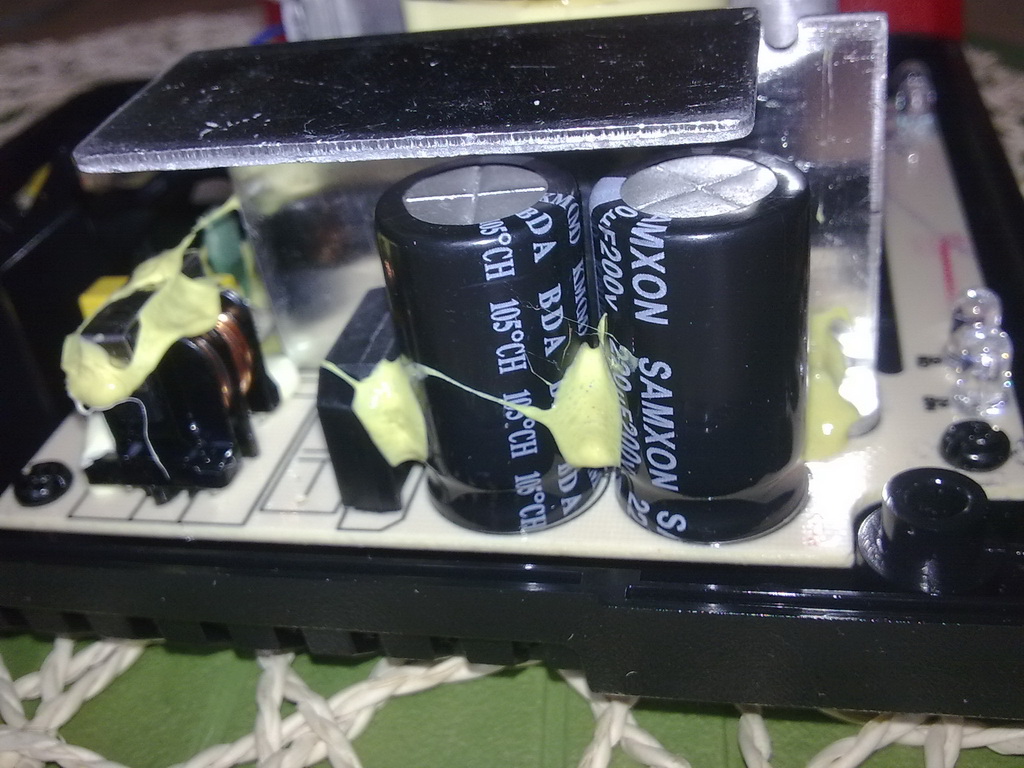

А если не перерезать дорожку, а заменить конденсаторы на 450V 100мф?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 08.09.2020, 13:07 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Да так тоже можно, но именно в европейских зарядниках этой модели просто нет дорожки, а детали все те же стоят
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vsrusik
|
Дата: Вторник, 20.10.2020, 21:19 | Сообщение # 17
|
|
|

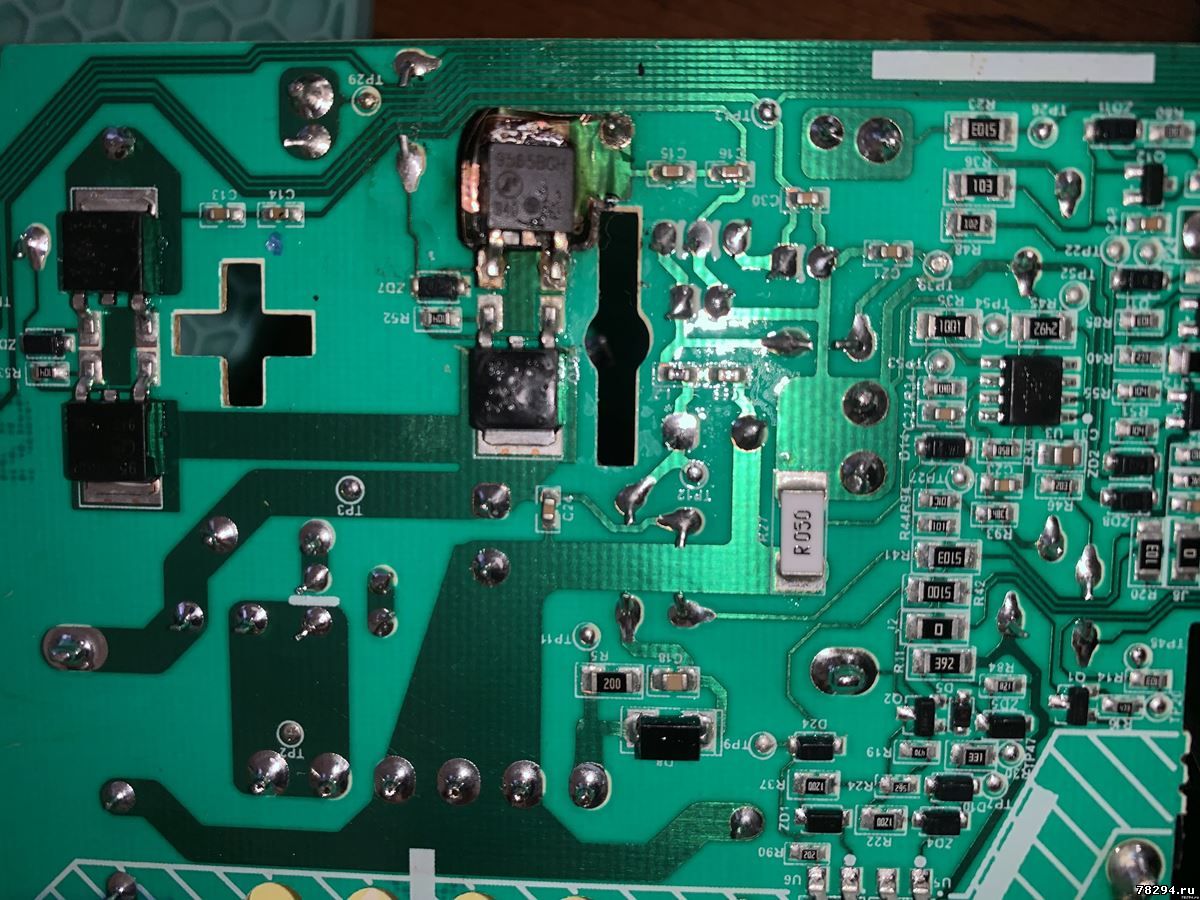

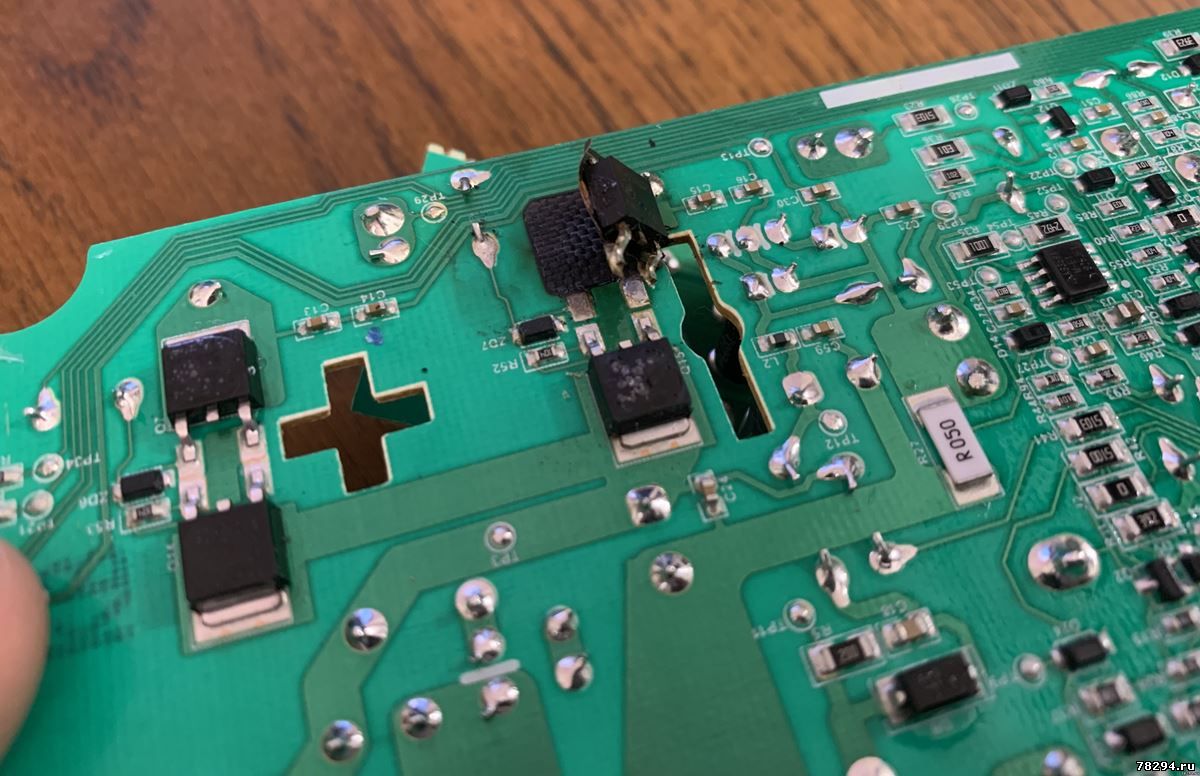

После переделки зарядка заряжала, все как обычно, но со временем нагрелась и я почувствовал запах пластмассы, вырубил зарядку, раскрутил, а там транзистор явно не справлялся, подпалил все вокруг. малек подковырнул и подложка металлическая отклеилась. Думается так что бракованный был, или даже не знаю что еще....
Одной его заменой можно обойтись? какие аналоги можно подобрать, а то как-то дефицит этой номенклатуры 9565BGH http://ali.pub/5ge9y0
есть конечно алиэкспресс, но хотелоь бы побыстрее.
Сообщение отредактировал vsrusik - Вторник, 20.10.2020, 21:26 |
|
|
|
|
|
Anat78
|
Дата: Среда, 21.10.2020, 00:23 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Можете любой в 220 корпусе даже поставить с теми же параметрами просто
например IRFI4905
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vsrusik
|
Дата: Воскресенье, 25.10.2020, 21:13 | Сообщение # 19
|
|
|
Ага спасибо, я вот нашел в таком же корпусе советуют как аналог даже пощнее, AOD413 думаю его попробовать
|
|
|
|
|
|
nipox
|
Дата: Суббота, 05.12.2020, 22:35 | Сообщение # 20
|
Пользователи
nipox
Рядовой
- Сообщений:19
- Репутация:0±
|

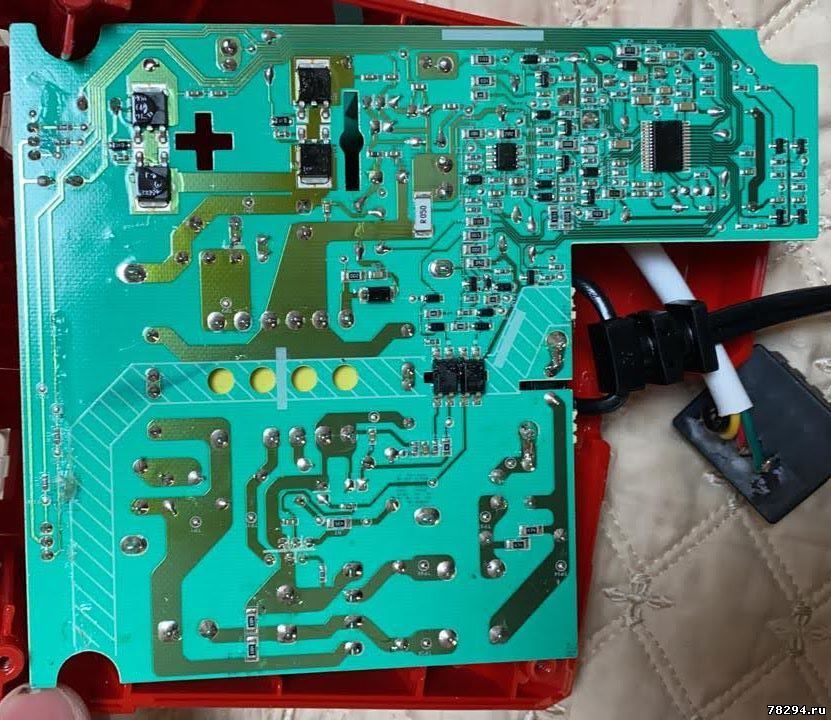

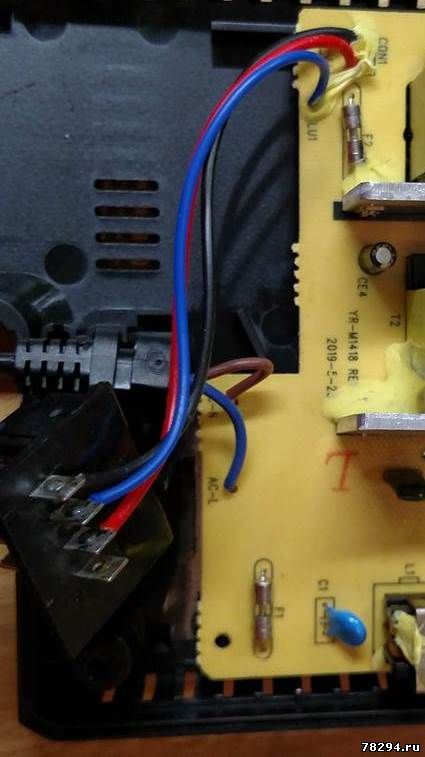

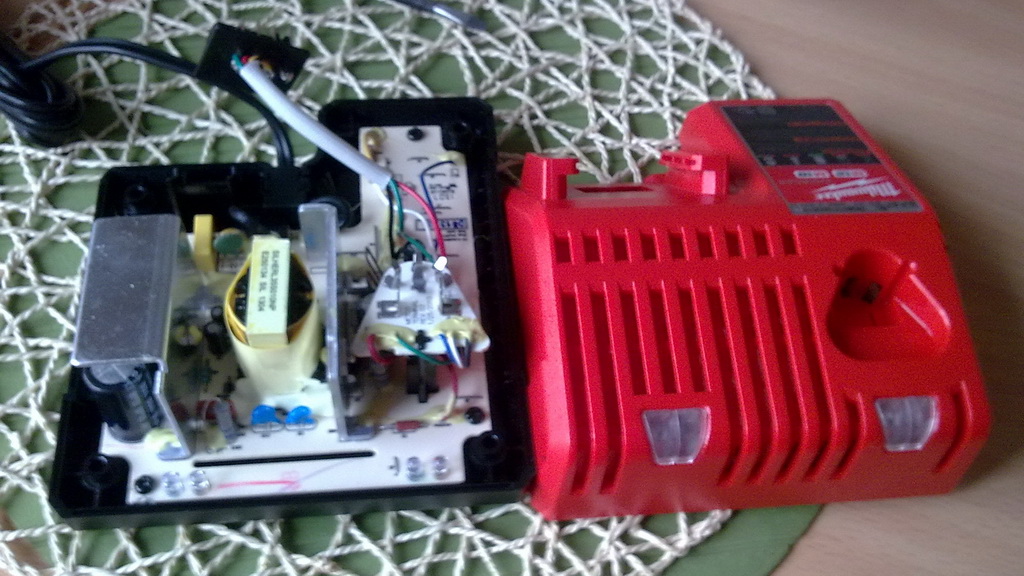

Переделал обновленную версию платы зарядного устройства MILWAUKEE 48-5974750-1812 M18 M12 по вашим фоткам с комментариями, всё получилось. Спасибо!
Переделанную зарядку проверил пока что на 2 Ач оригинальных батарейках, те что шли с шуриком.
Сообщение отредактировал nipox - Суббота, 05.12.2020, 22:44 |
|
|
|
|
|
r5
|
Дата: Вторник, 12.01.2021, 15:02 | Сообщение # 21
|
|
|
Будет ли одновременно работать оригинальная зарядка милвоки рапидчарж в сети 110, если она переделалана на 220?
Сообщение отредактировал r5 - Вторник, 12.01.2021, 15:07 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 12.01.2021, 15:15 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|

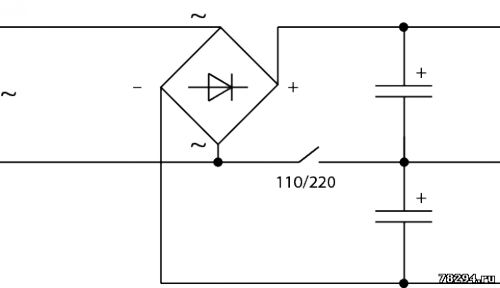

нет, для этого ставлю переключатель 220-110 на корпусе
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 14.12.2021, 14:33 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
U3 - TOP256EN (TOP261EN)
R7 - 75K / 5W
R36 - 8.2Ом.
ZD3 - 1.5KE250A
Схема Millwaukee 48-59-1812 по высокой стороне:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dsa25031970
|
Дата: Четверг, 23.12.2021, 18:23 | Сообщение # 26
|
|
|

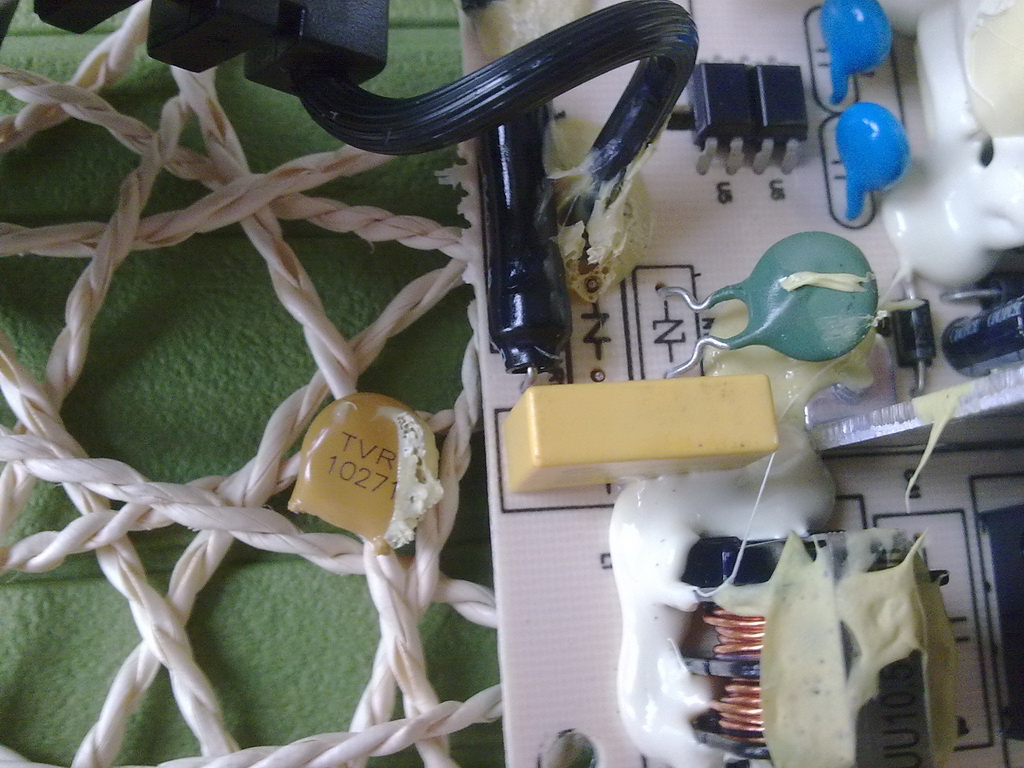

Здравствуйте! Не успеваю на Али купить, ищу аналог варистора. На Ютубе советуют Варистор TVR10471. Подойдёт ли такой? Заранее благодарен
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 23.12.2021, 18:40 | Сообщение # 27
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Mameluke
|
Дата: Среда, 12.01.2022, 10:26 | Сообщение # 28
|
|
|
Здравствуйте! Планирую переделку указанного зарядного устройства, Milwaukee 48-59-1812.
В целом инструкция для новичка (меня) понятна, спасибо!
Вопрос: место вырезания перемычки рекомендуется покрывать лаком - какой лак порекомендуете, где его можно купить?
Если бы поделились ссылкой (как на шнур с вилкой) - был бы особенно благодарен!
Заранее спасибо!
|
|
|
|
|
|
Anat78
|
Дата: Среда, 12.01.2022, 16:25 | Сообщение # 29
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата Mameluke (  ) какой лак порекомендуете, где его можно купить?
использую такой: http://alli.pub/66h7z0
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Mameluke
|
Дата: Вторник, 18.01.2022, 08:27 | Сообщение # 30
|
|
|

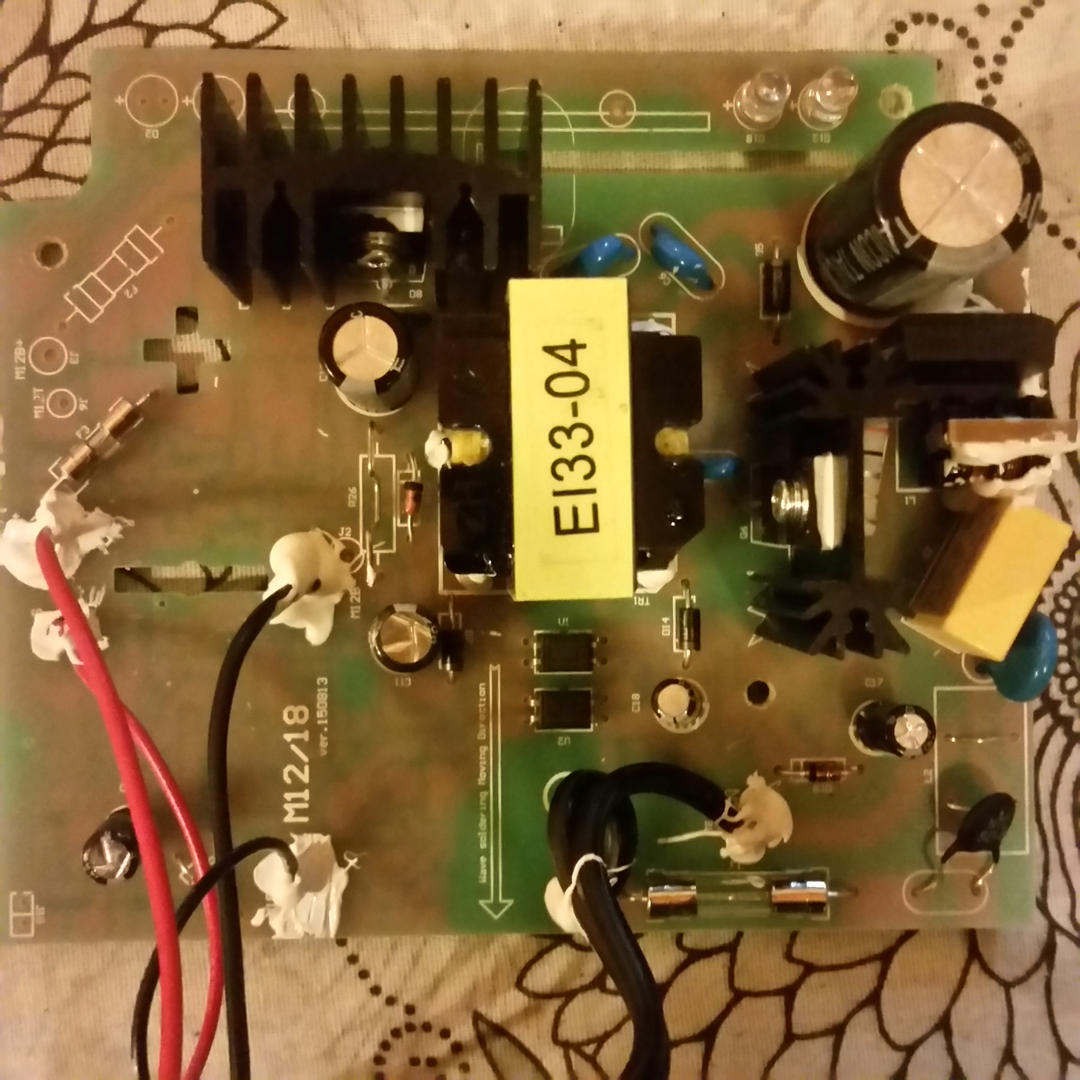

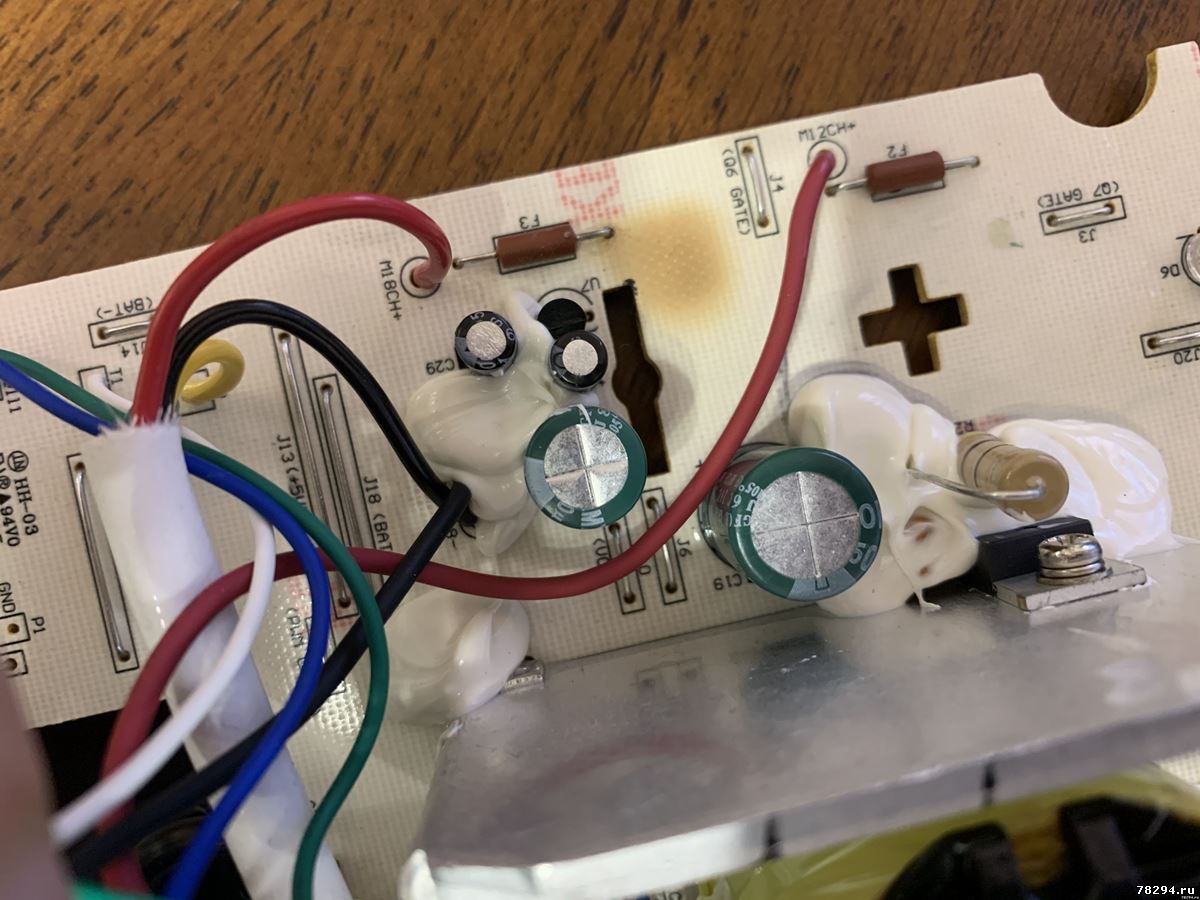

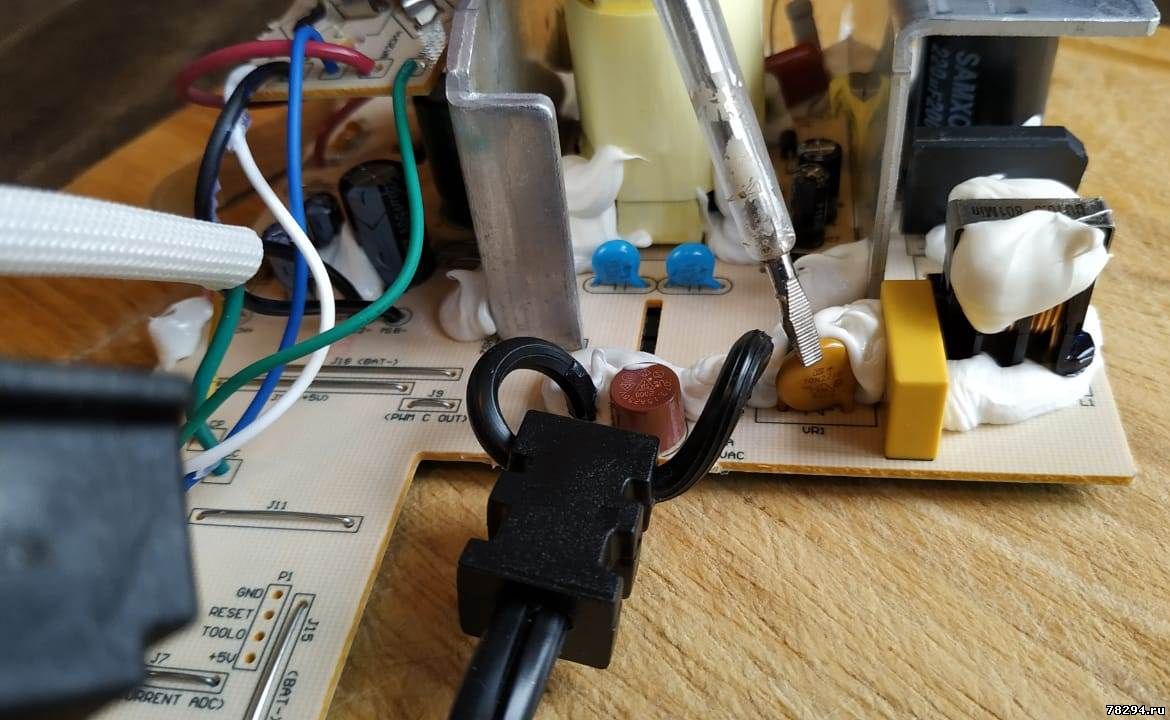

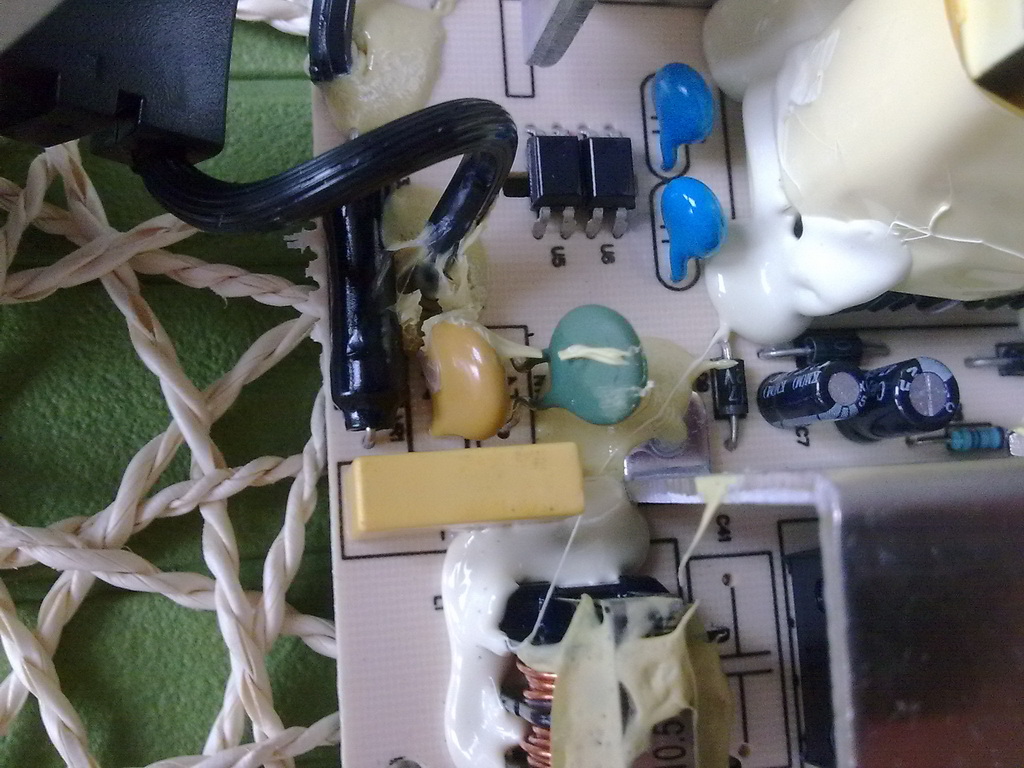

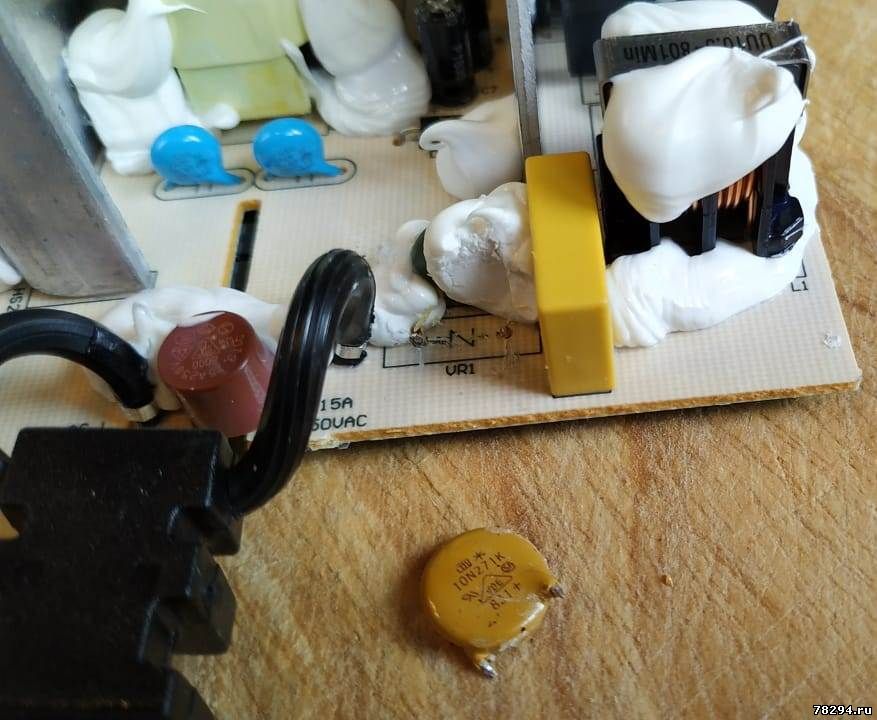

Здравствуйте! Появились ещё вопросы. Варистор на плате в какой-то белой пасте. Что это такое? Насколько важную роль играет? Как её правильно отделять от элемента?
Другой вопрос - «этажерка», плата для батарей на 12 вольт - на двух стойках закреплена, с одной снимается легко, на другую будто приклеена, боюсь сломать. Как правильно её можно отделить?
