Переделка зарядного Milwaukee 48-59-1808 на 220 вольт
Переделка Milwaukee 48-59-1808 зарядное устройство M12-M18 Rapid Charger
Milwaukee Charger 48-59-1808 Convesion 120V to 220V

Заряжает аккумуляторы Миллуоки М18 18 вольт током 6А и батареи М12 12 вольт током 4,5А
Потребляемый ток 2,75А при питании от 120 вольт
Модели поддерживаемых батарей:
48-11-1815, 48-11-1820, 48-11-1828, 48-11-1840, 48-11-1850, 48-11-1860, 48-11-1890, 48-11-2402, 48-11-2440, 48-11-2460, 48-11-2401, 48-11-2420, 48-11-2430
+ все новые, которые вышли в 2017 и позже

Инструкция к зарядному устройству Milwaukee 48-59-1808 https://documents.milwaukeetool.com/58-14-1808d4.pdf



Для переделки этого зарядного для работы от сети 220 вольт нам понадобится следующее:

- плоская отвертка
- кусачки (паяльник)
- вилка сетевая или сразу Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9

Далее разбираем зарядное устройство с помощью плоской отвертки (винты можно выкрутить шестигранником и плоской отверткой):

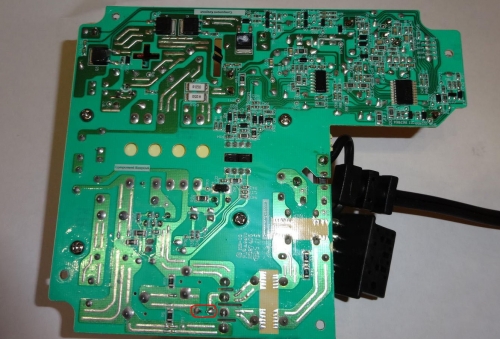

Далее с помощью кусачек удаляем перемычку на плате (обведена на фото ниже красным) или выпаиваем паяльником.

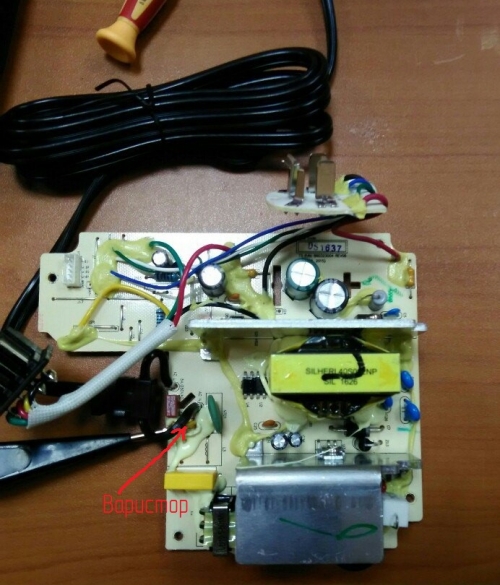

Далее переворачиваем плату и удаляем варистор (желтый диск с 2 ножками) на
входе зарядного устройства с помощью кусачек или выпаиваем его:



Для более полной переделки необходимо заменить этот варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж
Варистор необходим для защиты зарядного устройства от скачков напряжения в сети.
При впаивании нового не имеет значения где какая нога.

Далее собираем зарядное устройство и заменяем вилку.
Лентяи делают так:


Но лучше заменить вилку полностью
например на такую Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))

Все можно пользоваться зарядным устройством от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 19.10.2017, 11:45 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

При установке слайдерной батареи всегда проверяйте что она села до конца, с новья они туго входят и не до конца иногда.

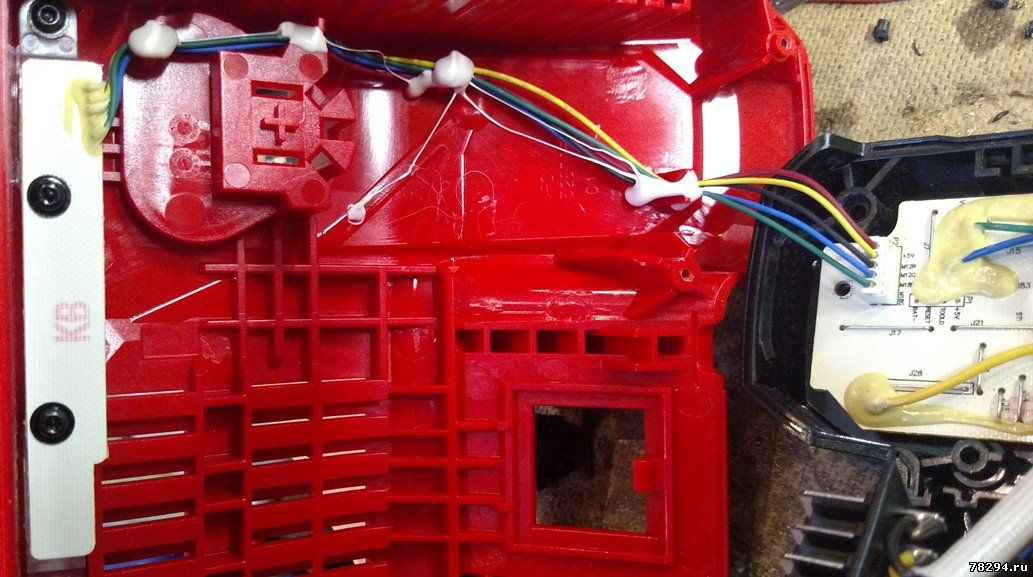

Еще фото:













Очередной ремонт зарядных:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 20.10.2017, 13:10 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Предохранитель в зарядном сгорает если не заменили варистор, стоит вот здесь:



Номинал 1,5-2ампера, любой с ножками быстродействующий
например такой http://ali.pub/3wu0xt


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.01.2018, 14:21 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 31.10.2018, 15:48 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Milwaukee M12-18FC Universal (Rapid Charger) из европы, сразу с завода на 220 вольт

Фото начинки:













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 22.07.2020, 11:30 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Еще раз:





Меняем варистор



Режем перемычку



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bulldozzerr Дата: Четверг, 12.05.2022, 22:07 | Сообщение # 7

Пользователи

bulldozzerr

Рядовой

  • Сообщений:1
  • Репутация:0±

Комрады, скажите номинал сопротивления R39. А то смахнул при замене микрухи.

Сообщение отредактировал bulldozzerr - Четверг, 12.05.2022, 22:08
remontodezute Дата: Пятница, 20.05.2022, 22:02 | Сообщение # 8

Пользователи

remontodezute

Рядовой

  • Сообщений:1
  • Репутация:1±

Цитата bulldozzerr ()
Комрады, скажите номинал сопротивления R39. А то смахнул при замене микрухи.
Calculated resistance value: 05C =11 kΩ (≤1%)
mondulay Дата: Среда, 21.09.2022, 15:47 | Сообщение # 9

Пользователи

mondulay

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день. Обращаюсь к специалистам, как любитель, прошу не кидать тапками. Выгорела силовая часть зарядного устройства M12-M18 Rapid Charger.Что стало причиной -не известно. Аппарат работал на стройке, а как "кончился", свояк приволок мне на трепанацию,типа-сделаешь -можешь оставить себе. Аппарат изначально уже рассчитан на работу от  220 вольт.
Так вот, повреждения такие; выгорели силовые дорожки по плюсу от диодного моста до микросхемы TOP. выгорела (рванула) сама микросхема TOP261EN, выгорели (рванули) 2 оптопары, резисторы R36,R39,R47,R6 и R10 (что-то просто обгорело, что-то показывает бесконечность по сопротивлению), конденсатор С33 (между третей (четвертой) и пятой ножками ТОР. Причем диодный мост, термистор 15S2R5M, варистор 10511 и предохранитель целы. Если вас не затруднит, дайте пожалуйста номиналы резисторов и конденсатора, которые я указал, а также тип оптопар для данного девайса. Заранее огромное спасибо.
xidneb11 Дата: Пятница, 11.11.2022, 01:26 | Сообщение # 10

Пользователи

xidneb11

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте. Зарядка M12-18FC Universal (Rapid Charger). При подключении заведомо исправного аккумулятора М18, поочерёдно моргает красным и зеленым. Нашел прогоревший ZD7.



Подскажите плиз номинал.
Anat78 Дата: Пятница, 11.11.2022, 06:05 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

15в , но если он сгорел то там еще куча проблем значит

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maratzamaletdinov Дата: Четверг, 06.07.2023, 06:15 | Сообщение # 12

Пользователи

maratzamaletdinov

Рядовой

  • Сообщений:1
  • Репутация:0±

Пришла Милуоки из США.
evgenypavlukov Дата: Понедельник, 14.08.2023, 21:13 | Сообщение # 13

Пользователи

evgenypavlukov

Рядовой

  • Сообщений:5
  • Репутация:0±



Принесли зарядку 48-59-1808.Взорвана микросхема.
предохранитель целый. кто подскажет что делать????
TOP271EG


Сообщение отредактировал evgenypavlukov - Понедельник, 14.08.2023, 21:25
Anat78 Дата: Вторник, 15.08.2023, 00:00 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Просто заменить микросхему и обвязку, все стандартно там
С такой же проблемой приносят часто - перегрев



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
evgenypavlukov Дата: Суббота, 26.08.2023, 01:20 | Сообщение # 15

Пользователи

evgenypavlukov

Рядовой

  • Сообщений:5
  • Репутация:0±

Поменял микросхему и за одно оптопару, была сдохшая. Но при подключении м12 акума начинает издавать высокочастотный свист, что может быть ?

Сообщение отредактировал evgenypavlukov - Суббота, 26.08.2023, 01:21
Anat78 Дата: Суббота, 26.08.2023, 01:41 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

и не заряжает?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zhekae29 Дата: Вторник, 31.10.2023, 13:40 | Сообщение # 17

Пользователи

zhekae29

Рядовой

  • Сообщений:53
  • Репутация:2±

Американская зарядка, переделанная. Зарядила аккумулятор, и после его вынимания индикатор М18 начал мигать красный-зеленый на постоянку, без вставленной батареи. Было такое у кого? Куда смотреть в первую очередь?
