Переделка Milwaukee 48-59-1807 зарядное устройство M18 - M12
Anat78 Дата: Среда, 11.10.2017, 12:14 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 797
  • Репутация: 5
Anat78

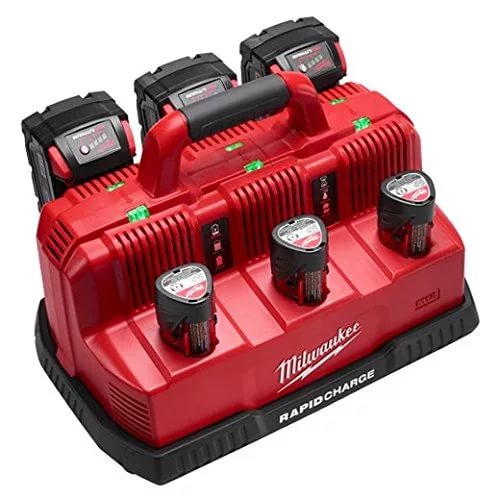

Зарядное Milwaukee 48-59-1807 служит для зарядки батарей 18 током 6 ампер и батарей 12 вольт током 4,5 ампера

Вот таблица времени заряда различных батарей


Инструкция к зарядному Milwaukee 48-59-1807 https://documents.milwaukeetool.com/58-14-1807d2.pdf

Прикрепления: 5555495.png(17.1 Kb) · 9633300.jpg(40.7 Kb) · 9403317.jpg(45.1 Kb) · 3718424.jpg(36.9 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Среда, 11.10.2017, 12:17 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 797
  • Репутация: 5
Anat78

Для быстрой переделки этого зарядного для работы от сети 220 вольт нам понадобится следующее:
- плоская отвертка
- кусачки (паяльник)
- нитролак (бесцветный лак для ногтей)
- вилка сетевая (например такая Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))

Далее разбираем зарядное устройство с помощью плоской отвертки (винты можно выкрутить шестигранником или плоской отверткой)
Зарядное состоит из 3 одинаковых плат, переделка которых осуществляется одинаково.

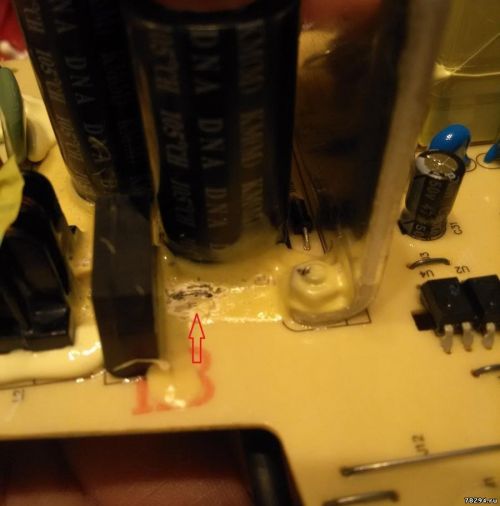

Удаляем перемычку на плате и закрашиваем этот промежуток лаком (не жалейте лака и всегда ждите когда он высохнет)

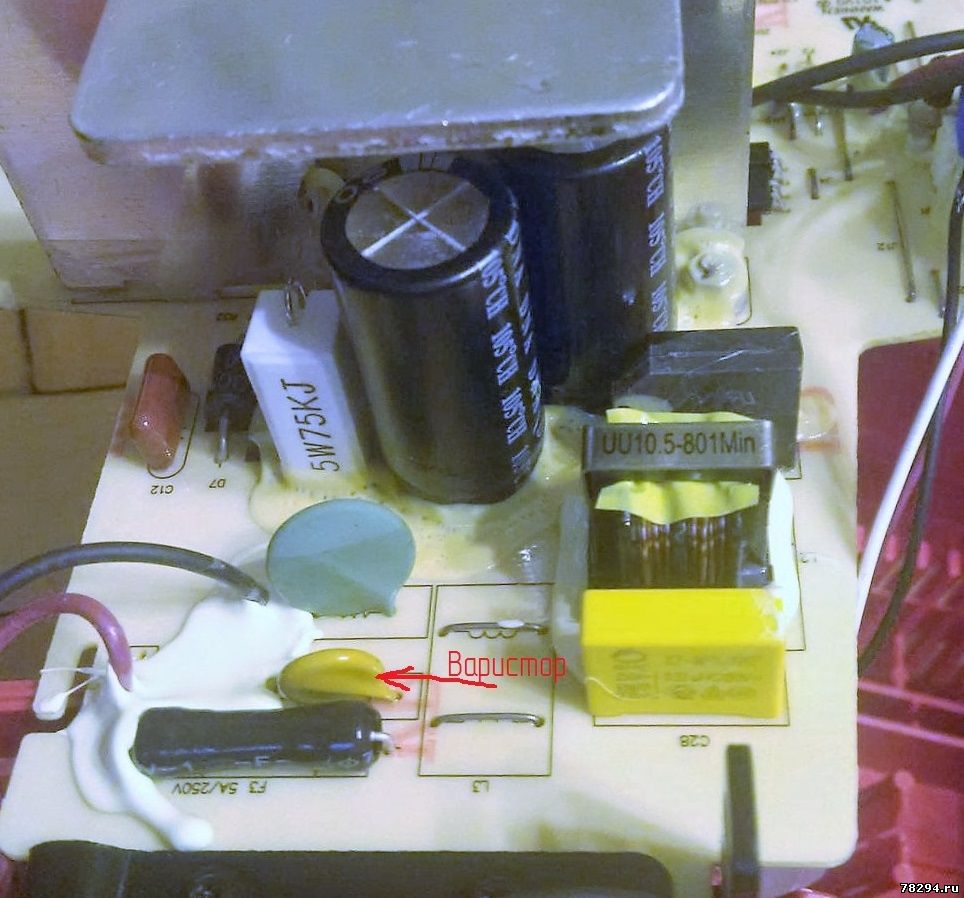

Далее переворачиваем плату и удаляем варистор (желтый диск с 2 ножками) на входе зарядного устройства с помощью кусачек или выпаиваем его



Для более полной переделки необходимо заменить этот варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж
Варистор необходим для защиты зарядного устройства от скачков напряжения в сети.
При впаивании нового не имеет значения где какая нога.

Далее собираем зарядное устройство и заменяем вилку.

Но лучше заменить вилку полностью
например на такую Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))

Все можно пользоваться зарядным устройством от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.

еще фото:

Прикрепления: 5026779.jpg(224.9 Kb) · 7504698.jpg(184.0 Kb) · 9387710.jpg(222.7 Kb) · 5240706.jpg(327.4 Kb) · 8609032.jpg(139.4 Kb) · 5993789.jpg(404.6 Kb) · 4534474.jpg(153.7 Kb) · 0046808.jpg(128.2 Kb)
