Переделка фонаря Milwaukee M18 2145-20 LED
Anat78 Дата: Пятница, 18.01.2019, 12:32 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 577
  • Репутация: 3
Anat78

Переделка фонаря Milwaukee M18 2145-20 LED на 220 вольт
Работает фонарь и от сети и от аккумулятора М18
Защита - IP54
3 режима работы:
  • 4400 Lumens on high (2 hours of runtime) 45ватт
  • 2100 Lumens on Medium (4 hours of runtime) 22ватта
  • 1000 Lumens on Low (8 hours of runtime) 12ватт


13,25 часа на мин режиме с батареей M18 9.0 ач

Инструкция Milwaukee M18 2145-20: https://documents.milwaukeetool.com/58-14-2145d2.pdf
https://documents.milwaukeetool.com/54-06-2145.pdf



Внутреннее устройство:

















Для переделки фонаря на 220 вольт необходимо разобрать фонарь.
Снизу откручиваем 5 саморезов М4*22.

Далее снимаем светодиодный модуль он прикручен на 8 саморезов М4*13.

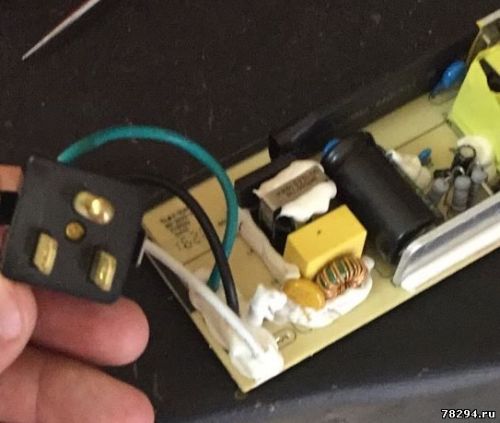

Проверяем плату блока питания, если стоит электролит на 400 вольт, то ничего делать не надо и можно пользоваться от сети 220вольт



Нужно только заменить розетку на европейскую, например такую: https://www.chipdip.ru/product0/8000856351

А вместо вилки сразу сделать шнур ШВВП 2*0,75 длиной 6 метров
Для этого откусить американский разьем - вилку и припаять к плате кабель с евровилкой



Все можно пользоваться от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных, фонарей и радио.
